Panoramatický rentgenový přístroj Progeny Vantage
|
|
- Alexandra Bednářová
- před 9 lety
- Počet zobrazení:
Transkript

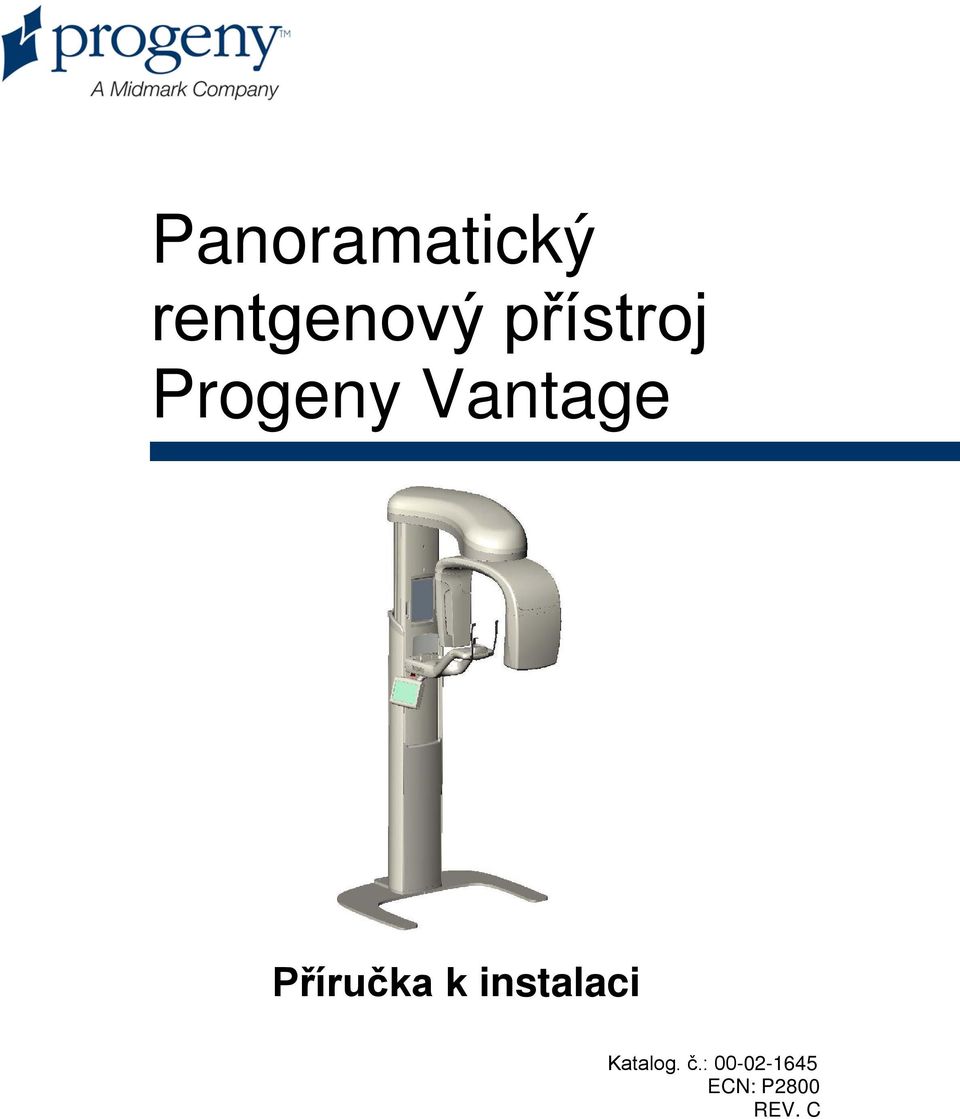

1 Panoramatický rentgenový přístroj Progeny Vantage Příručka Katalog. č.: ECN: P2800 REV. C
2 Obsah Obsah Všeobecné informace a informace o předpisech... 3 K čemu přístroj slouží... 3 Kontraindikace... 3 Bezpečnostní upozornění a opatření... 4 Shoda s platnými normami... 6 Certifikované součásti... 7 Značení na přístroji... 8 ES prohlášení o shodě... 9 Prohlášení k elektromagnetické kompatibilitě Autorizovaná zastoupení Úvod Popis výrobku Výhrady Symboly a konvence Technická podpora Přehled přístroje Přístroj Vantage Panoramatické rentgenové zařízení Předinstalační plánování Požadavky na prostředí Požadavky na nosnost Elektrotechnické požadavky, kabely Prostorové nároky Nastavení pracovní stanice Součásti pracovní stanice Uložení pracovní stanice Instalace O instalaci Instalace panoramatického přístroje Vantage na stěnu s dřevěnými lištami Instalace panoramatického přístroje Vantage na volně stojící podstavu Volitelná konfigurace přístupu zprava Montáž kabelů Připojení pracovní stanice k panoramatickému přístroji Vantage Montáž expozičního tlačítka Začínáme Zapnutí přístroje Kontrola kvality snímků Podpora společnosti Progeny

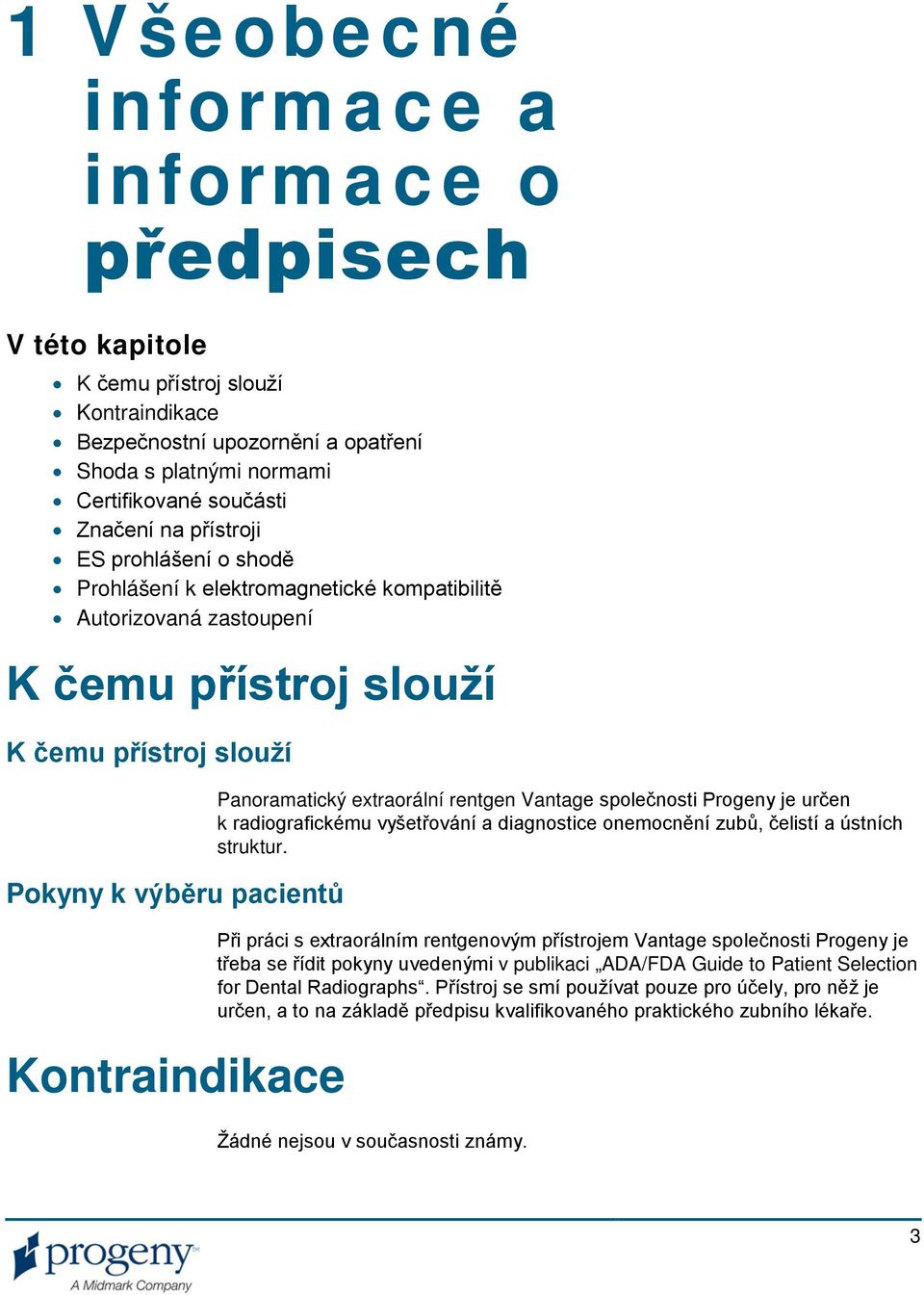

3 1 Všeobecné informace a informace o předpisech V této kapitole K čemu přístroj slouží Kontraindikace Bezpečnostní upozornění a opatření Shoda s platnými normami Certifikované součásti Značení na přístroji ES prohlášení o shodě Prohlášení k elektromagnetické kompatibilitě Autorizovaná zastoupení K čemu přístroj slouží K čemu přístroj slouží Pokyny k výběru pacientů Kontraindikace Panoramatický extraorální rentgen Vantage společnosti Progeny je určen k radiografickému vyšetřování a diagnostice onemocnění zubů, čelistí a ústních struktur. Při práci s extraorálním rentgenovým přístrojem Vantage společnosti Progeny je třeba se řídit pokyny uvedenými v publikaci ADA/FDA Guide to Patient Selection for Dental Radiographs. Přístroj se smí používat pouze pro účely, pro něž je určen, a to na základě předpisu kvalifikovaného praktického zubního lékaře. Žádné nejsou v současnosti známy. 3

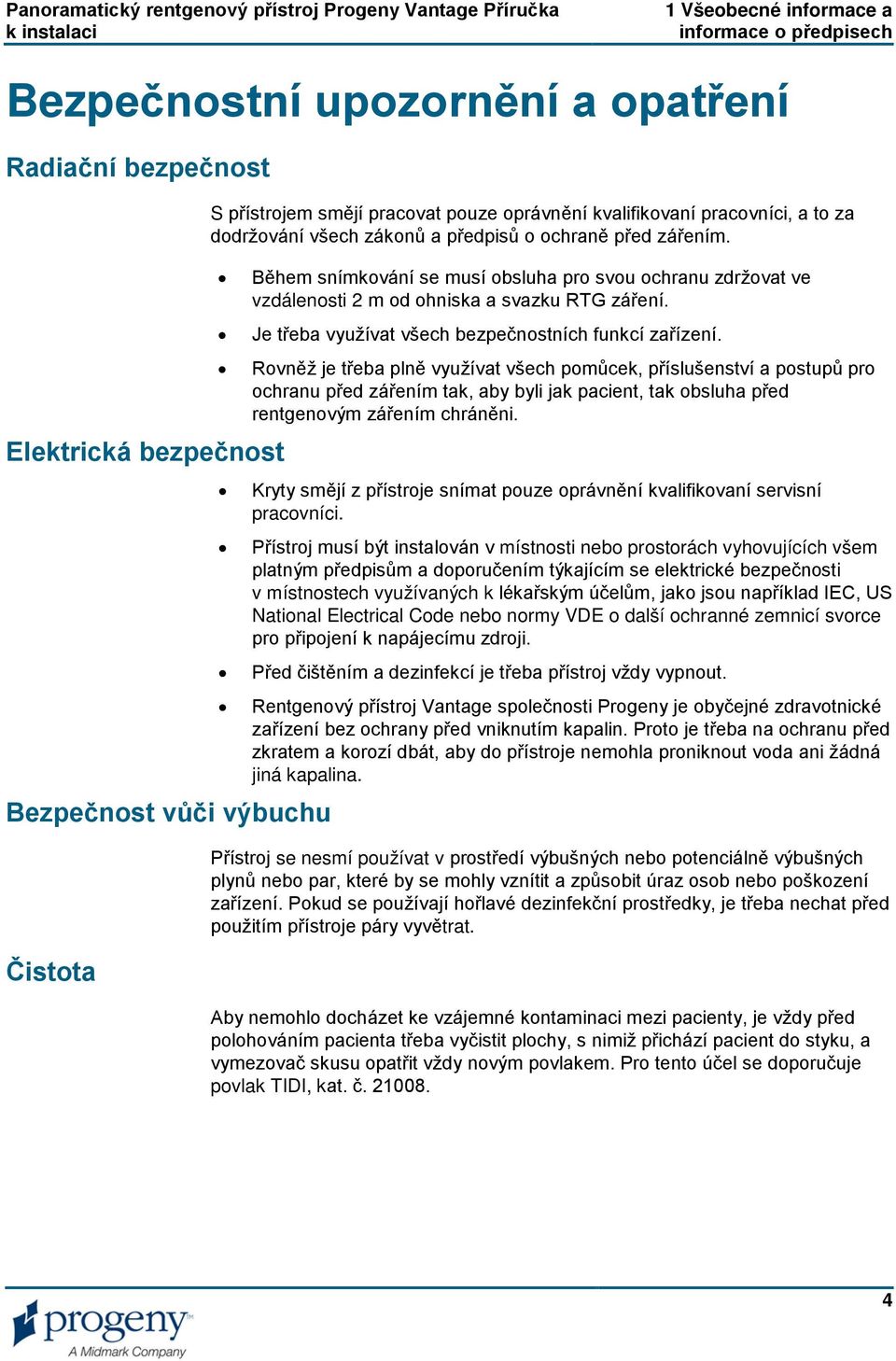

4 1 Všeobecné informace a informace o předpisech Bezpečnostní upozornění a opatření Radiační bezpečnost Elektrická bezpečnost Bezpečnost vůči výbuchu Čistota S přístrojem smějí pracovat pouze oprávnění kvalifikovaní pracovníci, a to za dodržování všech zákonů a předpisů o ochraně před zářením. Během snímkování se musí obsluha pro svou ochranu zdržovat ve vzdálenosti 2 m od ohniska a svazku RTG záření. Je třeba využívat všech bezpečnostních funkcí zařízení. Rovněž je třeba plně využívat všech pomůcek, příslušenství a postupů pro ochranu před zářením tak, aby byli jak pacient, tak obsluha před rentgenovým zářením chráněni. Kryty smějí z přístroje snímat pouze oprávnění kvalifikovaní servisní pracovníci. Přístroj musí být instalován v místnosti nebo prostorách vyhovujících všem platným předpisům a doporučením týkajícím se elektrické bezpečnosti v místnostech využívaných k lékařským účelům, jako jsou například IEC, US National Electrical Code nebo normy VDE o další ochranné zemnicí svorce pro připojení k napájecímu zdroji. Před čištěním a dezinfekcí je třeba přístroj vždy vypnout. Rentgenový přístroj Vantage společnosti Progeny je obyčejné zdravotnické zařízení bez ochrany před vniknutím kapalin. Proto je třeba na ochranu před zkratem a korozí dbát, aby do přístroje nemohla proniknout voda ani žádná jiná kapalina. Přístroj se nesmí používat v prostředí výbušných nebo potenciálně výbušných plynů nebo par, které by se mohly vznítit a způsobit úraz osob nebo poškození zařízení. Pokud se používají hořlavé dezinfekční prostředky, je třeba nechat před použitím přístroje páry vyvětrat. Aby nemohlo docházet ke vzájemné kontaminaci mezi pacienty, je vždy před polohováním pacienta třeba vyčistit plochy, s nimiž přichází pacient do styku, a vymezovač skusu opatřit vždy novým povlakem. Pro tento účel se doporučuje povlak TIDI, kat. č

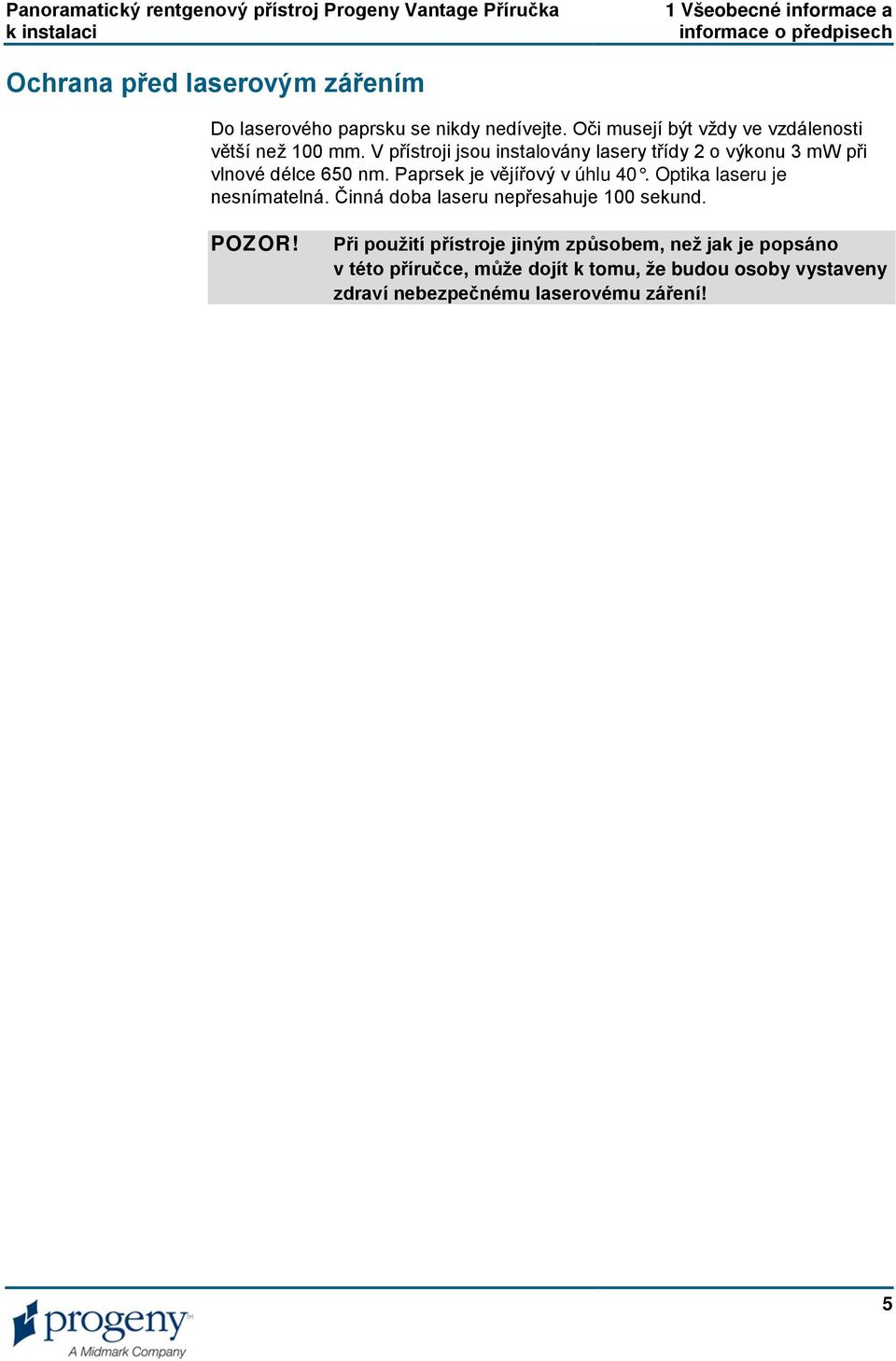

5 1 Všeobecné informace a informace o předpisech Ochrana před laserovým zářením Do laserového paprsku se nikdy nedívejte. Oči musejí být vždy ve vzdálenosti větší než 100 mm. V přístroji jsou instalovány lasery třídy 2 o výkonu 3 mw při vlnové délce 650 nm. Paprsek je vějířový v úhlu 40. Optika laseru je nesnímatelná. Činná doba laseru nepřesahuje 100 sekund. POZOR! Při použití přístroje jiným způsobem, než jak je popsáno v této příručce, může dojít k tomu, že budou osoby vystaveny zdraví nebezpečnému laserovému záření! 5

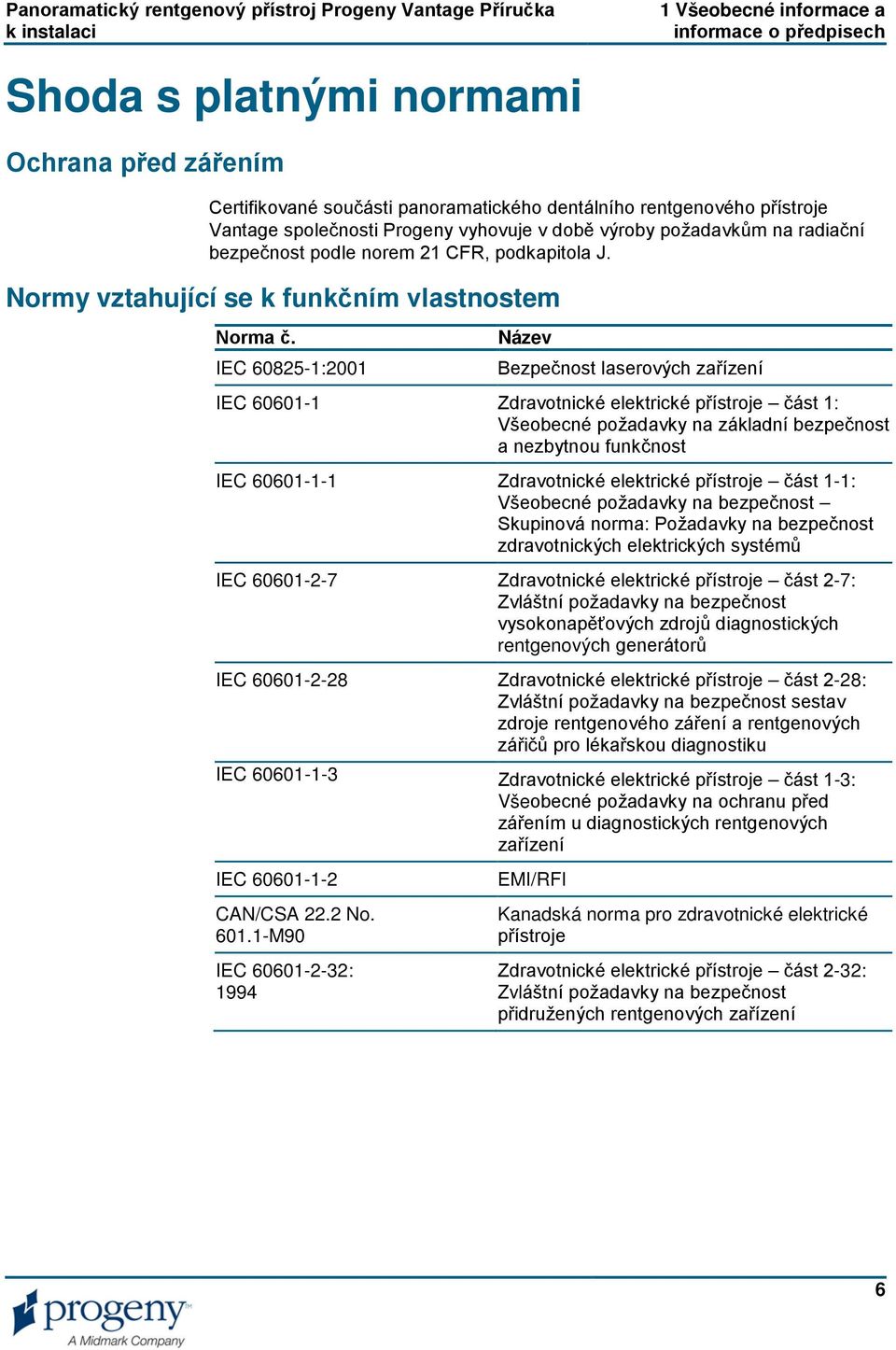

6 1 Všeobecné informace a informace o předpisech Shoda s platnými normami Ochrana před zářením Certifikované součásti panoramatického dentálního rentgenového přístroje Vantage společnosti Progeny vyhovuje v době výroby požadavkům na radiační bezpečnost podle norem 21 CFR, podkapitola J. Normy vztahující se k funkčním vlastnostem Norma č. IEC :2001 Název Bezpečnost laserových zařízení IEC Zdravotnické elektrické přístroje část 1: Všeobecné požadavky na základní bezpečnost a nezbytnou funkčnost IEC Zdravotnické elektrické přístroje část 1-1: Všeobecné požadavky na bezpečnost Skupinová norma: Požadavky na bezpečnost zdravotnických elektrických systémů IEC Zdravotnické elektrické přístroje část 2-7: Zvláštní požadavky na bezpečnost vysokonapěťových zdrojů diagnostických rentgenových generátorů IEC Zdravotnické elektrické přístroje část 2-28: Zvláštní požadavky na bezpečnost sestav zdroje rentgenového záření a rentgenových zářičů pro lékařskou diagnostiku IEC Zdravotnické elektrické přístroje část 1-3: Všeobecné požadavky na ochranu před zářením u diagnostických rentgenových zařízení IEC CAN/CSA 22.2 No M90 IEC : 1994 EMI/RFI Kanadská norma pro zdravotnické elektrické přístroje Zdravotnické elektrické přístroje část 2-32: Zvláštní požadavky na bezpečnost přidružených rentgenových zařízení 6

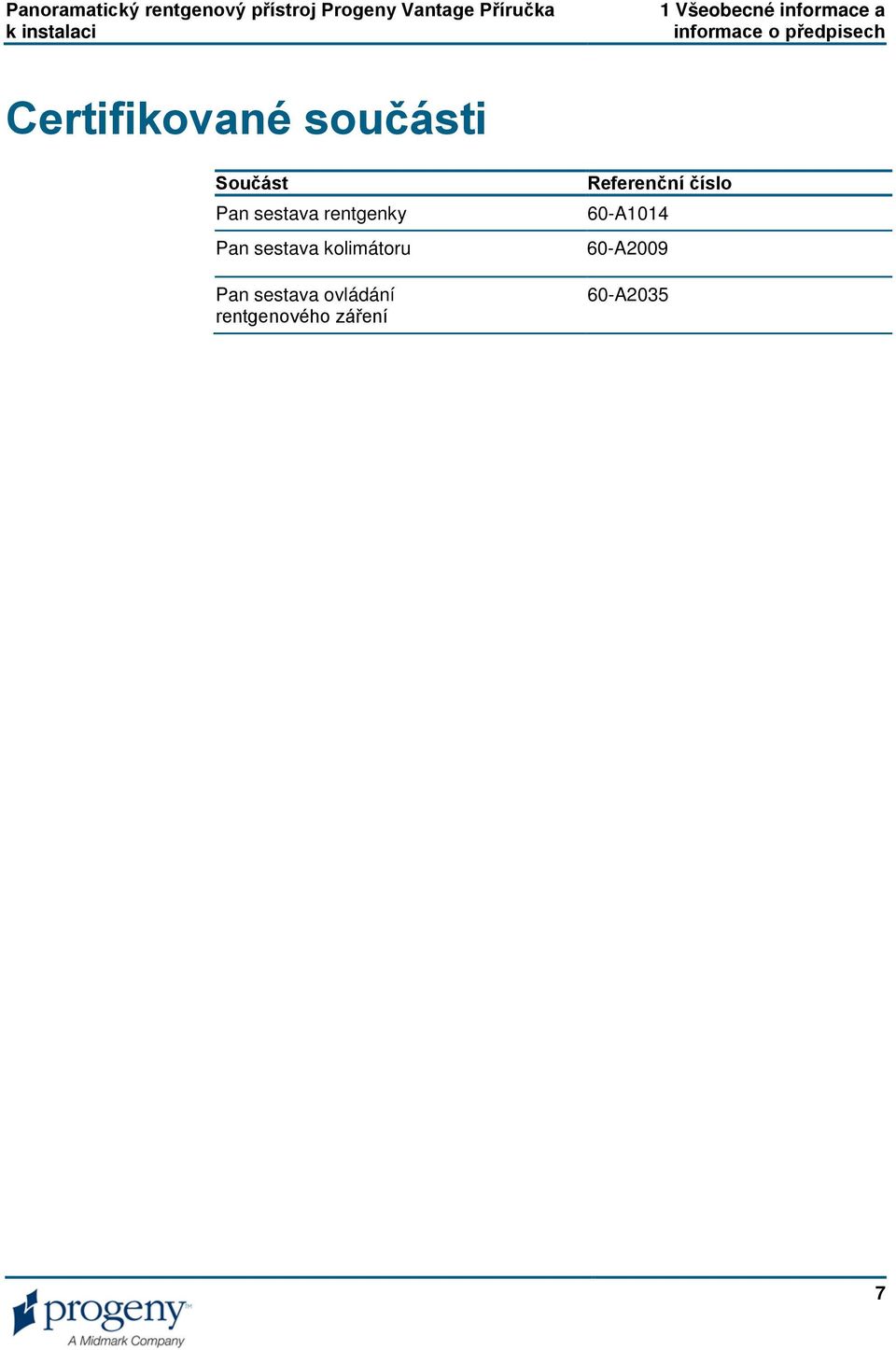

7 1 Všeobecné informace a informace o předpisech Certifikované součásti Součást Referenční číslo Pan sestava rentgenky 60-A1014 Pan sestava kolimátoru 60-A2009 Pan sestava ovládání rentgenového záření 60-A2035 7

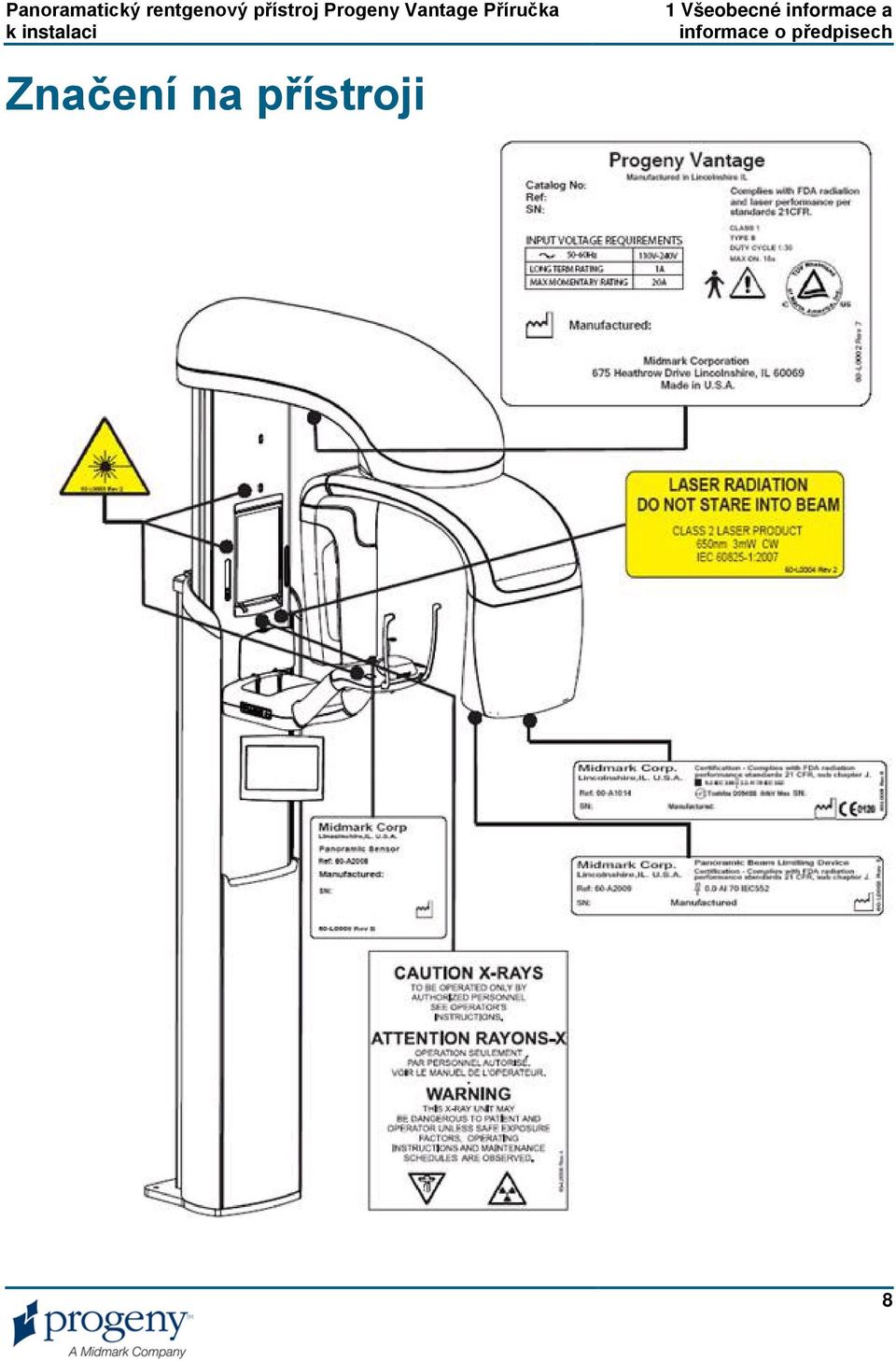

8 Značení na přístroji 1 Všeobecné informace a informace o předpisech 8
9 1 Všeobecné informace a informace o předpisech ES prohlášení o shodě Název a popis výrobku Panoramatický dentální rentgenový přístroj Progeny Vantage Referenční čísla dokumentů, s nimiž je prohlašována shoda Prohlášení Kontaktní údaje Katalog V5000 domácí trh USA Model Přístroj 60-A0001 Katalog V5100 vývozní trh Model Přístroj 60-A0002 Třída: llb Vztahují se tyto právní předpisy: UL IEC IEC IEC IEC IEC IEC Směrnice o zdravotnických prostředcích ISO Společnost Midmark Corporation prohlašuje, že výrobky popsané v tomto materiálu splňují všechny příslušné základní požadavky směrnice 93/42/EHS o zdravotnických prostředcích uvedené v příloze I. Výrobky třídy IIb popsané v tomto dokumentu byly vyrobeny, zkontrolovány, odzkoušeny a uvolněny v rámci schváleného systému zajištění jakosti zavedeného podle normy ISO a přílohy II uvedené směrnice o zdravotnických prostředcích pod dohledem SGS United Kingdom Ltd. jakožto oznámeného subjektu. Technická podpora Midmark Corporation Tel.: (stiskněte 2) (USA a Kanada) (stiskněte 2) (mezinárodní) Fax: techsupport@progenydental.com Pracovní doba: 8:00 17:00 CT 9

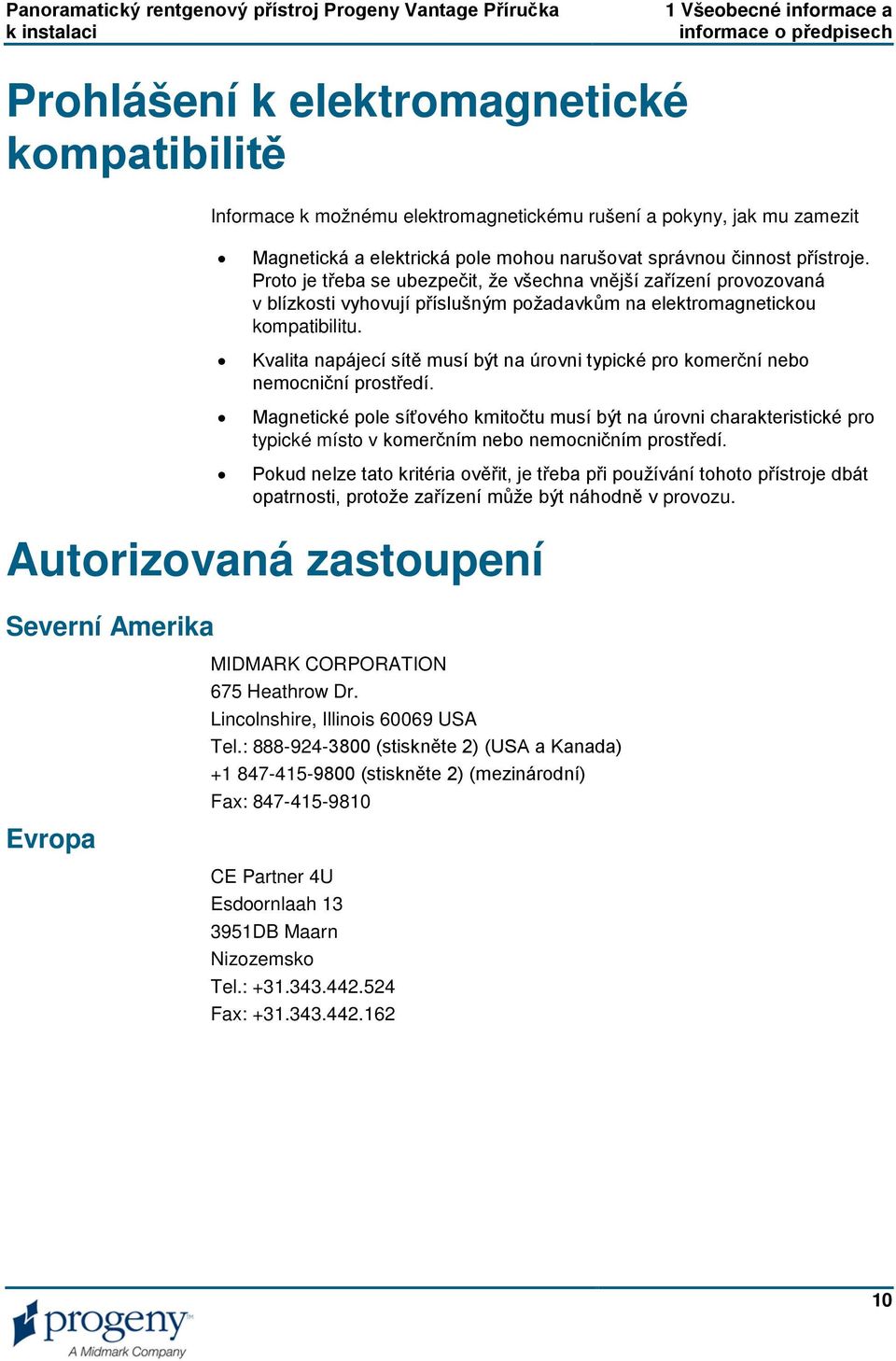

10 1 Všeobecné informace a informace o předpisech Prohlášení k elektromagnetické kompatibilitě Informace k možnému elektromagnetickému rušení a pokyny, jak mu zamezit Magnetická a elektrická pole mohou narušovat správnou činnost přístroje. Proto je třeba se ubezpečit, že všechna vnější zařízení provozovaná v blízkosti vyhovují příslušným požadavkům na elektromagnetickou kompatibilitu. Kvalita napájecí sítě musí být na úrovni typické pro komerční nebo nemocniční prostředí. Magnetické pole síťového kmitočtu musí být na úrovni charakteristické pro typické místo v komerčním nebo nemocničním prostředí. Pokud nelze tato kritéria ověřit, je třeba při používání tohoto přístroje dbát opatrnosti, protože zařízení může být náhodně v provozu. Autorizovaná zastoupení Severní Amerika Evropa MIDMARK CORPORATION 675 Heathrow Dr. Lincolnshire, Illinois USA Tel.: (stiskněte 2) (USA a Kanada) (stiskněte 2) (mezinárodní) Fax: CE Partner 4U Esdoornlaah DB Maarn Nizozemsko Tel.: Fax:
11 2. Úvod V této kapitole Popis výrobku Výhrady Symboly a konvence Technická podpora Popis výrobku Výhrady Panoramatický rentgenový přístroj Vantage společnosti Progeny je digitální panoramatický přístroj, který se vyznačuje snadnou obsluhou i montáží. Panoramatický rentgenový snímek poskytuje široký přehled o zubech, čelisti a orální struktuře celých úst. Rentgenový snímek podává informace o zubech, horní a dolní čelistní kosti, čelistních dutinách a dalších tvrdých i měkkých tkáních hlavy a krku. Panoramatický digitální přijímač se nachází v rameni, které se otáčí kolem pacientovy hlavy. Přístroj Vantage nachází mnohočetné použiti, jako je hodnocení třetích stoliček, hodnocení pacientů s dřívějšími nebo současnými obtížemi temporomandibulárního kloubu (TMK), pacientů vyžadujících zcela nebo částečně vyjímatelnou zubní náhradu, zubní implantát nebo rovnátka, pacientů s rizikem nebo podezřením na rakovinu úst nebo jiný nádor čelisti, pacientů, kteří utrpěli úder na zuby nebo měli v poslední obličejové trauma (lze tak například pomoci přístroje zjistit zlomeninu čelisti). Společnost Midmark sleduje politiku soustavného zaměření na vývoj výrobků. Jakkoli společnost vyvíjí nejvyšší úsilí, aby byla její dokumentace stále aktuální, nelze tuto publikaci považovat za neomylný zdroj současných specifikací. Vyhrazujeme si právo činit v dokumentaci bez předchozího upozornění změny. Původním jazykem této příručky je angličtina. 11

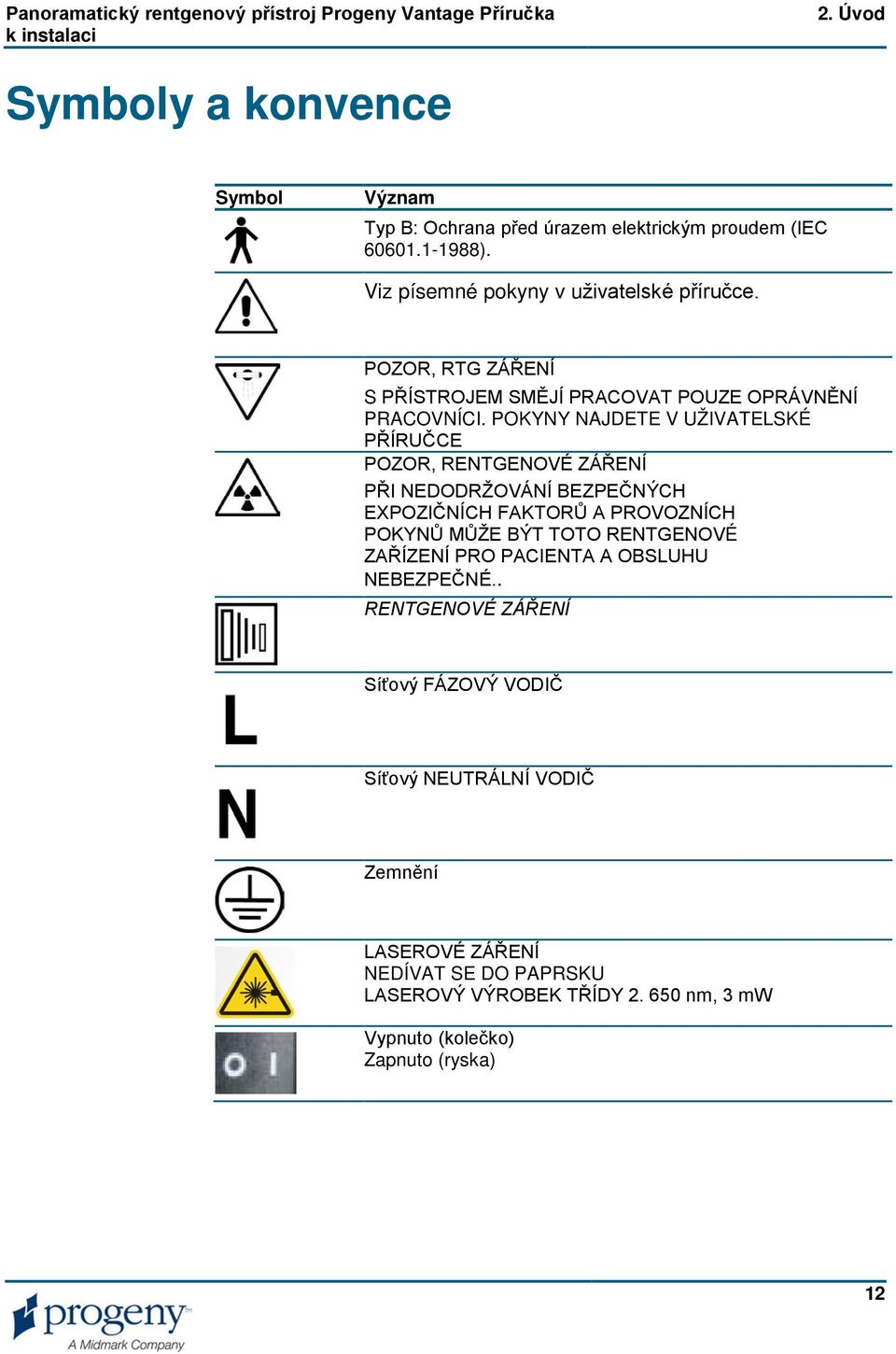

12 2. Úvod Symboly a konvence Symbol Význam Typ B: Ochrana před úrazem elektrickým proudem (IEC ). Viz písemné pokyny v uživatelské příručce. POZOR, RTG ZÁŘENÍ S PŘÍSTROJEM SMĚJÍ PRACOVAT POUZE OPRÁVNĚNÍ PRACOVNÍCI. POKYNY NAJDETE V UŽIVATELSKÉ PŘÍRUČCE POZOR, RENTGENOVÉ ZÁŘENÍ PŘI NEDODRŽOVÁNÍ BEZPEČNÝCH EXPOZIČNÍCH FAKTORŮ A PROVOZNÍCH POKYNŮ MŮŽE BÝT TOTO RENTGENOVÉ ZAŘÍZENÍ PRO PACIENTA A OBSLUHU NEBEZPEČNÉ.. RENTGENOVÉ ZÁŘENÍ Síťový FÁZOVÝ VODIČ Síťový NEUTRÁLNÍ VODIČ Zemnění LASEROVÉ ZÁŘENÍ NEDÍVAT SE DO PAPRSKU LASEROVÝ VÝROBEK TŘÍDY nm, 3 mw Vypnuto (kolečko) Zapnuto (ryska) 12

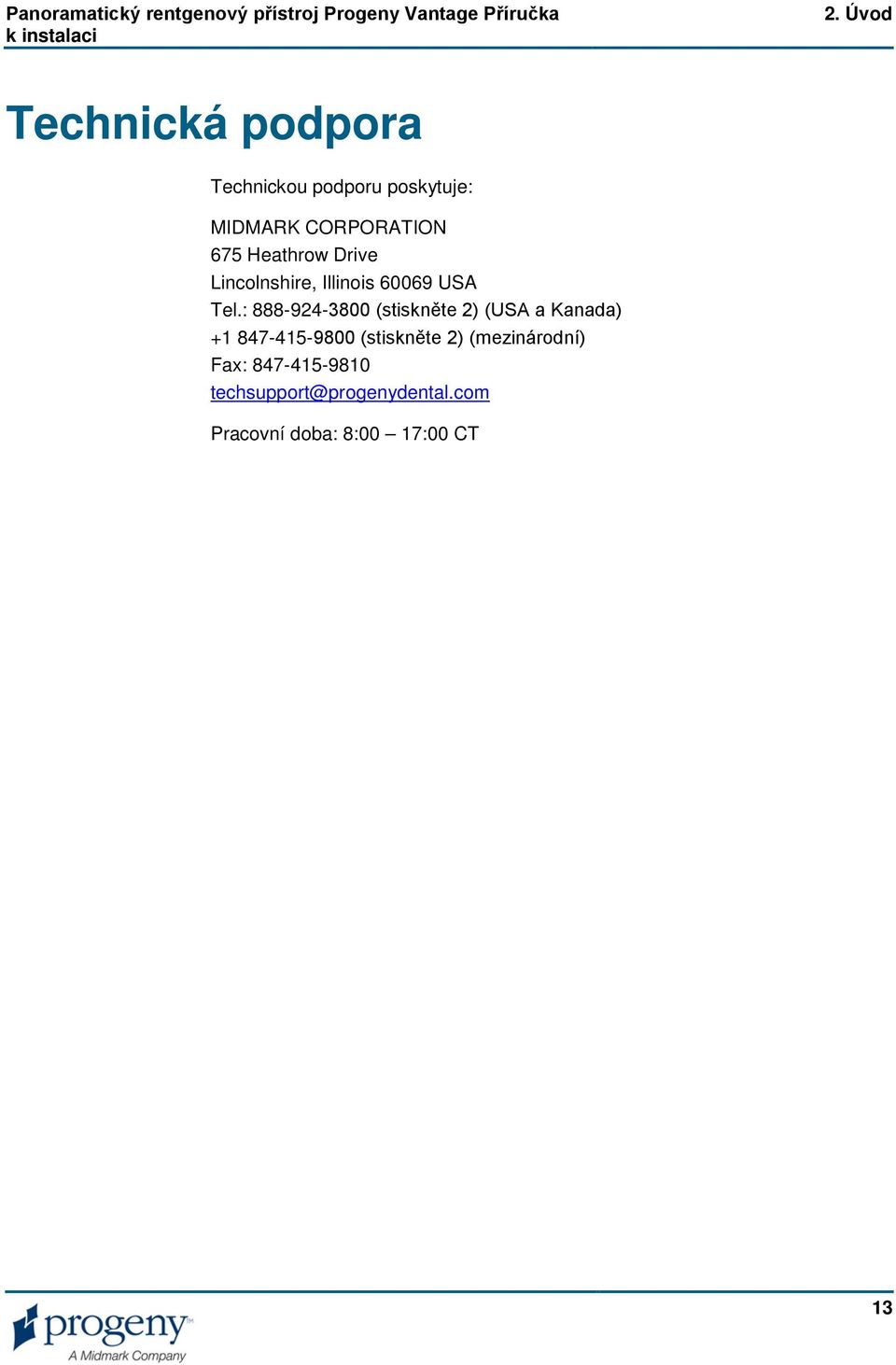

13 2. Úvod Technická podpora Technickou podporu poskytuje: MIDMARK CORPORATION 675 Heathrow Drive Lincolnshire, Illinois USA Tel.: (stiskněte 2) (USA a Kanada) (stiskněte 2) (mezinárodní) Fax: techsupport@progenydental.com Pracovní doba: 8:00 17:00 CT 13
14 3 Přehled přístroje V této kapitole Přístroj Vantage Panoramatické rentgenové zařízení Přístroj Vantage Panoramatický rentgenový přístroj Vantage společnosti Progeny sestává z vlastního panoramatického rentgenového zařízení, tlačítka expozice a pracovní stanice, což je počítač s monitorem a klávesnicí. Pracovní stanice se dodává s nainstalovaným programovým vybavením potřebným pro provoz přístroje, takže žádná další instalace softwaru není zapotřebí. Panoramatické rentgenové zařízení Teleskopický podstavec Visutá sestava Stolek pro polohování pacienta Panoramatické rentgenové zařízení sestává z teleskopického stojanu, sestavy ramene, polohovacího stolku pro pacienta a dotykového ovládacího panelu. Teleskopický podstavec sestává ze dvou částí: pevné a pohyblivé čili teleskopické. Pevná část obsahuje servomotor řídící zvedání a spouštění panoramatického rentgenového zařízení. Teleskopická část zajišťuje i polohování pacienta. Optická čidla v teleskopické části vymezují maximální a minimální extenzi stojanu. Visutá sestava zahrnuje visuté rameno a C-rameno. Visuté rameno nese otočné C-rameno. C-rameno nese rentgenku a snímatelné čidlo. Rentgenka je zdrojem rentgenového záření a číslo je digitálním přijímačem obrazu. Stolek pro polohování pacienta vede a podpírá během pořizování panoramatického RTG snímku pacientovu hlavu pomocí opěrky brady, vymezovače skusu a spánkových opěrek. Ovládací systém pro polohování pacienta po straně stolku sestává ze čtyř tlačítek, pro pohyb podstavce nahoru/dolů, zapojení nebo uvolnění spánkových opěrek a zapínání polohovacích žárovek. Stolek pro polohování pacienta obsahuje také ukládací prostor. 14

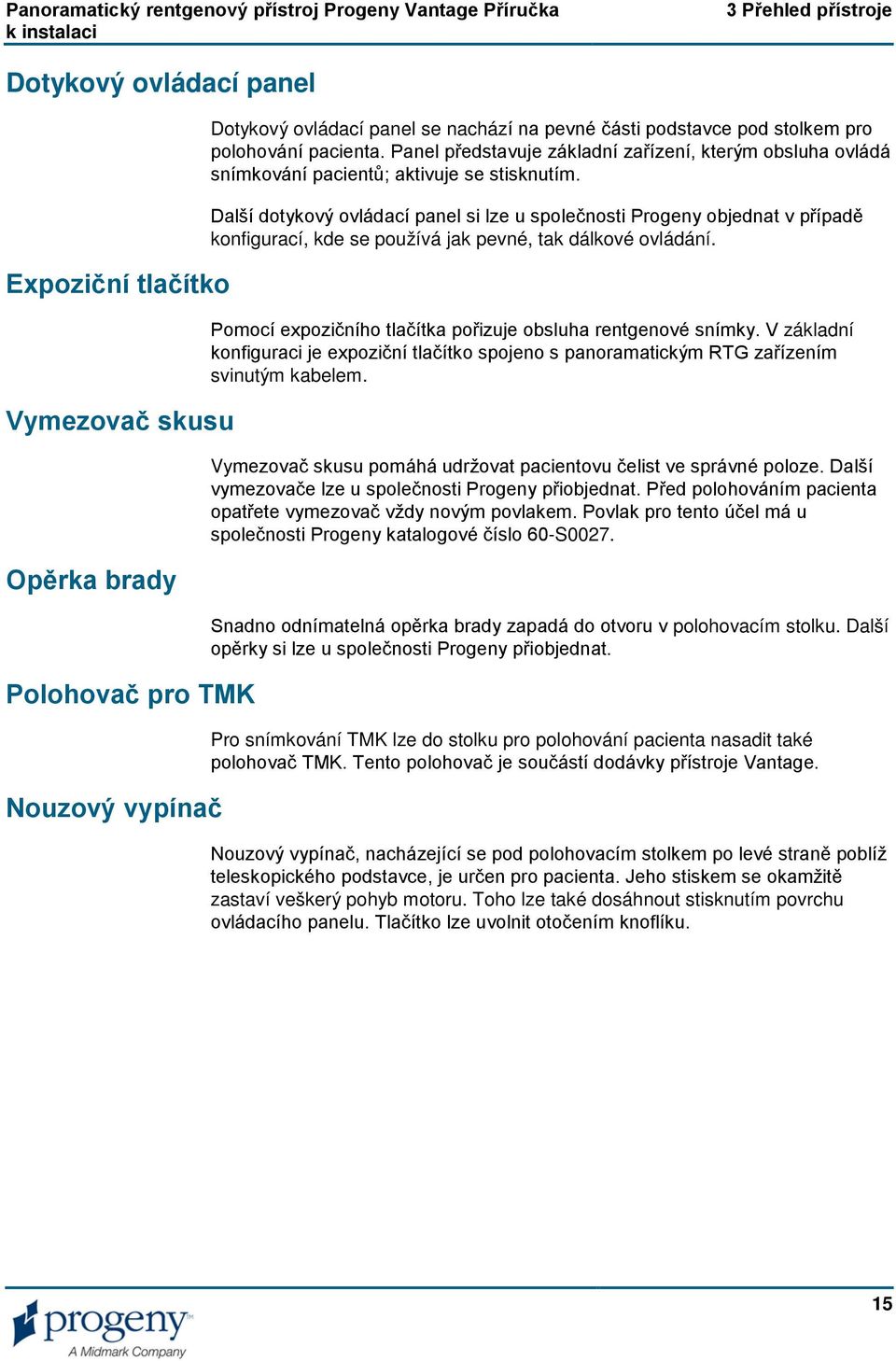

15 3 Přehled přístroje Dotykový ovládací panel Expoziční tlačítko Vymezovač skusu Opěrka brady Polohovač pro TMK Nouzový vypínač Dotykový ovládací panel se nachází na pevné části podstavce pod stolkem pro polohování pacienta. Panel představuje základní zařízení, kterým obsluha ovládá snímkování pacientů; aktivuje se stisknutím. Další dotykový ovládací panel si lze u společnosti Progeny objednat v případě konfigurací, kde se používá jak pevné, tak dálkové ovládání. Pomocí expozičního tlačítka pořizuje obsluha rentgenové snímky. V základní konfiguraci je expoziční tlačítko spojeno s panoramatickým RTG zařízením svinutým kabelem. Vymezovač skusu pomáhá udržovat pacientovu čelist ve správné poloze. Další vymezovače lze u společnosti Progeny přiobjednat. Před polohováním pacienta opatřete vymezovač vždy novým povlakem. Povlak pro tento účel má u společnosti Progeny katalogové číslo 60-S0027. Snadno odnímatelná opěrka brady zapadá do otvoru v polohovacím stolku. Další opěrky si lze u společnosti Progeny přiobjednat. Pro snímkování TMK lze do stolku pro polohování pacienta nasadit také polohovač TMK. Tento polohovač je součástí dodávky přístroje Vantage. Nouzový vypínač, nacházející se pod polohovacím stolkem po levé straně poblíž teleskopického podstavce, je určen pro pacienta. Jeho stiskem se okamžitě zastaví veškerý pohyb motoru. Toho lze také dosáhnout stisknutím povrchu ovládacího panelu. Tlačítko lze uvolnit otočením knoflíku. 15
16 3 Přehled přístroje Panoramatický rentgenový přístroj Vantage 16
17 3 Přehled přístroje Stolek pro polohování pacienta přístroje Vantage 17

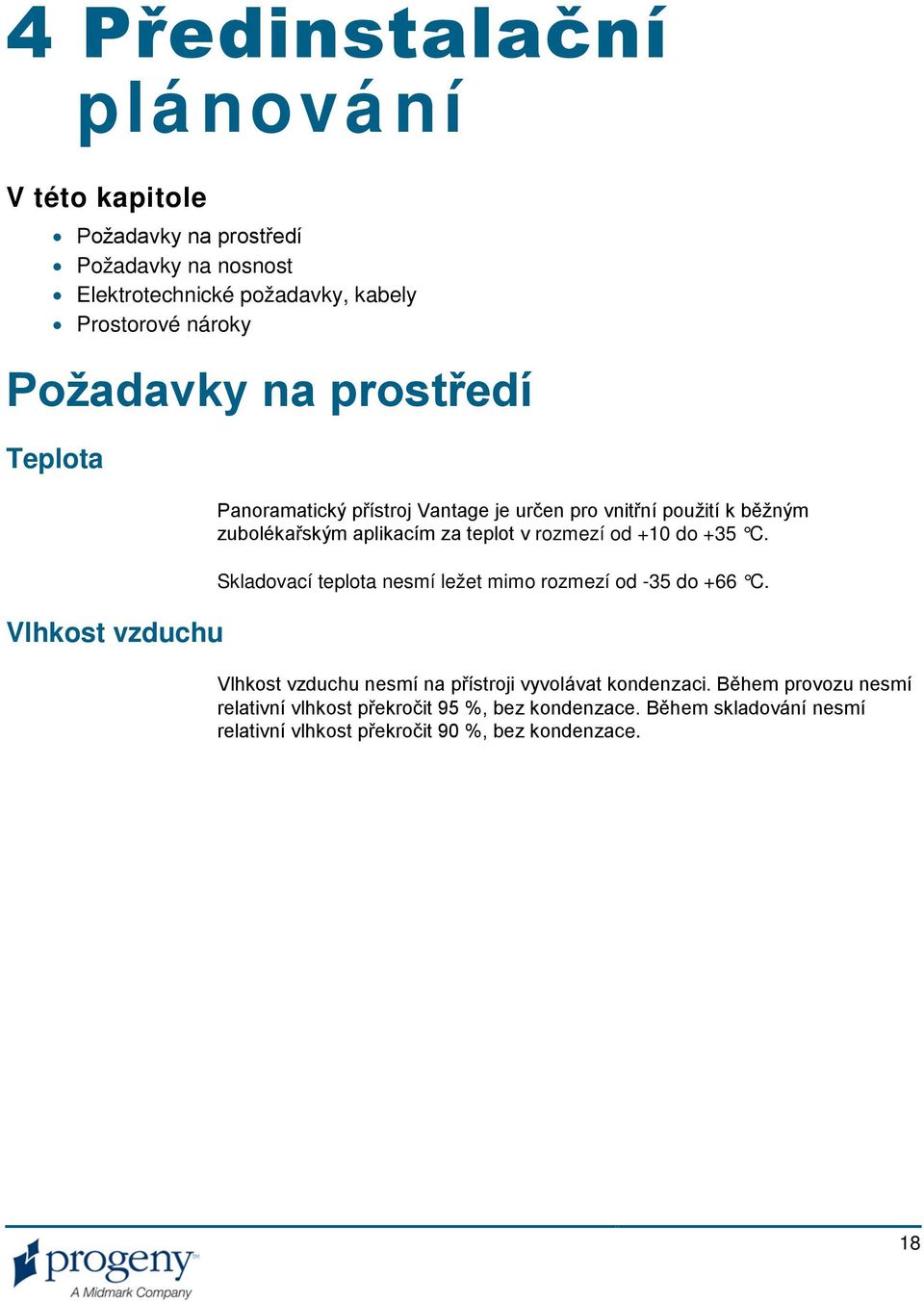

18 4 Předinstalační plánování V této kapitole Požadavky na prostředí Požadavky na nosnost Elektrotechnické požadavky, kabely Prostorové nároky Požadavky na prostředí Teplota Vlhkost vzduchu Panoramatický přístroj Vantage je určen pro vnitřní použití k běžným zubolékařským aplikacím za teplot v rozmezí od +10 do +35 C. Skladovací teplota nesmí ležet mimo rozmezí od -35 do +66 C. Vlhkost vzduchu nesmí na přístroji vyvolávat kondenzaci. Během provozu nesmí relativní vlhkost překročit 95 %, bez kondenzace. Během skladování nesmí relativní vlhkost překročit 90 %, bez kondenzace. 18

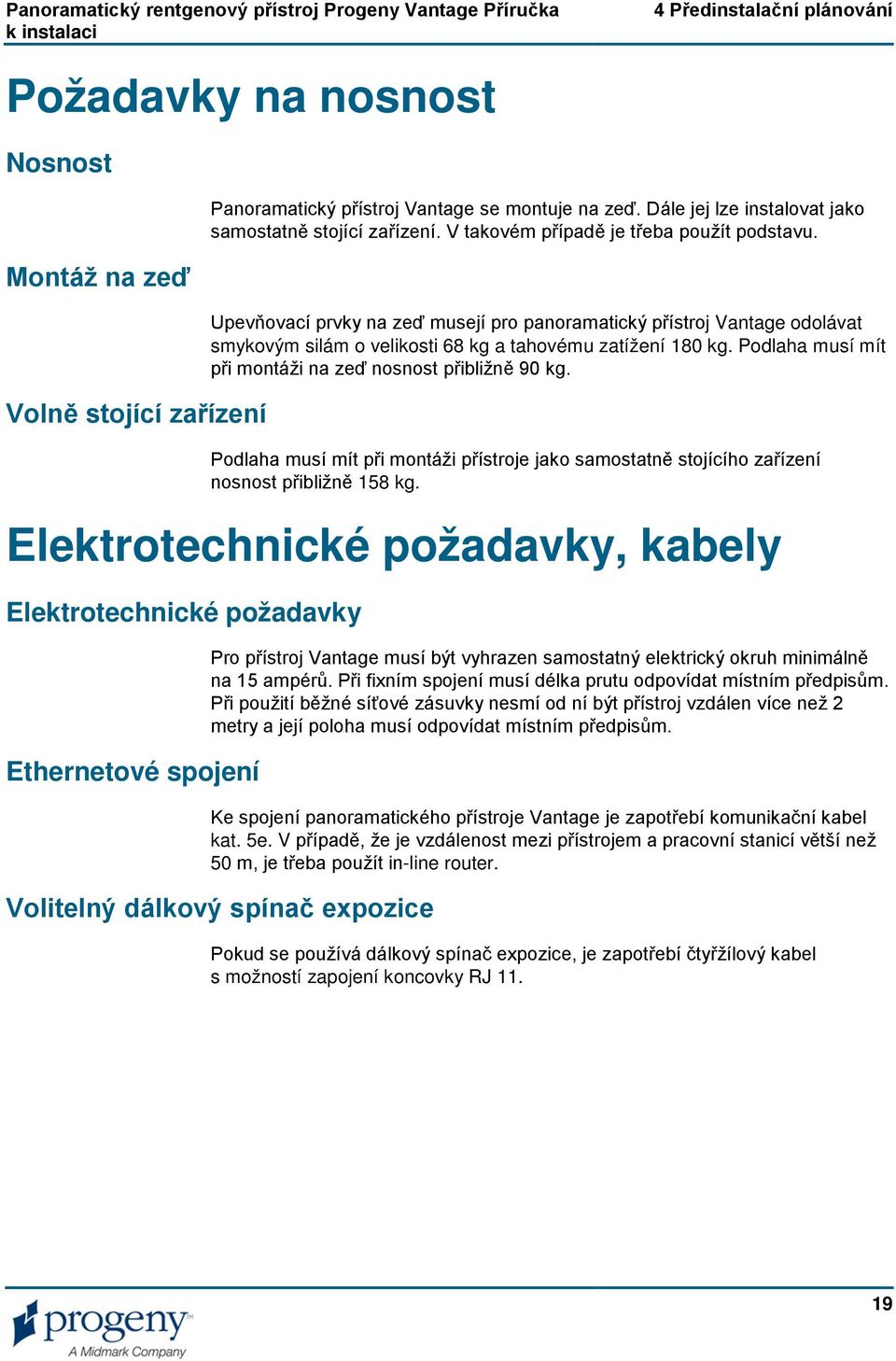

19 4 Předinstalační plánování Požadavky na nosnost Nosnost Montáž na zeď Volně stojící zařízení Panoramatický přístroj Vantage se montuje na zeď. Dále jej lze instalovat jako samostatně stojící zařízení. V takovém případě je třeba použít podstavu. Upevňovací prvky na zeď musejí pro panoramatický přístroj Vantage odolávat smykovým silám o velikosti 68 kg a tahovému zatížení 180 kg. Podlaha musí mít při montáži na zeď nosnost přibližně 90 kg. Podlaha musí mít při montáži přístroje jako samostatně stojícího zařízení nosnost přibližně 158 kg. Elektrotechnické požadavky, kabely Elektrotechnické požadavky Ethernetové spojení Pro přístroj Vantage musí být vyhrazen samostatný elektrický okruh minimálně na 15 ampérů. Při fixním spojení musí délka prutu odpovídat místním předpisům. Při použití běžné síťové zásuvky nesmí od ní být přístroj vzdálen více než 2 metry a její poloha musí odpovídat místním předpisům. Ke spojení panoramatického přístroje Vantage je zapotřebí komunikační kabel kat. 5e. V případě, že je vzdálenost mezi přístrojem a pracovní stanicí větší než 50 m, je třeba použít in-line router. Volitelný dálkový spínač expozice Pokud se používá dálkový spínač expozice, je zapotřebí čtyřžílový kabel s možností zapojení koncovky RJ

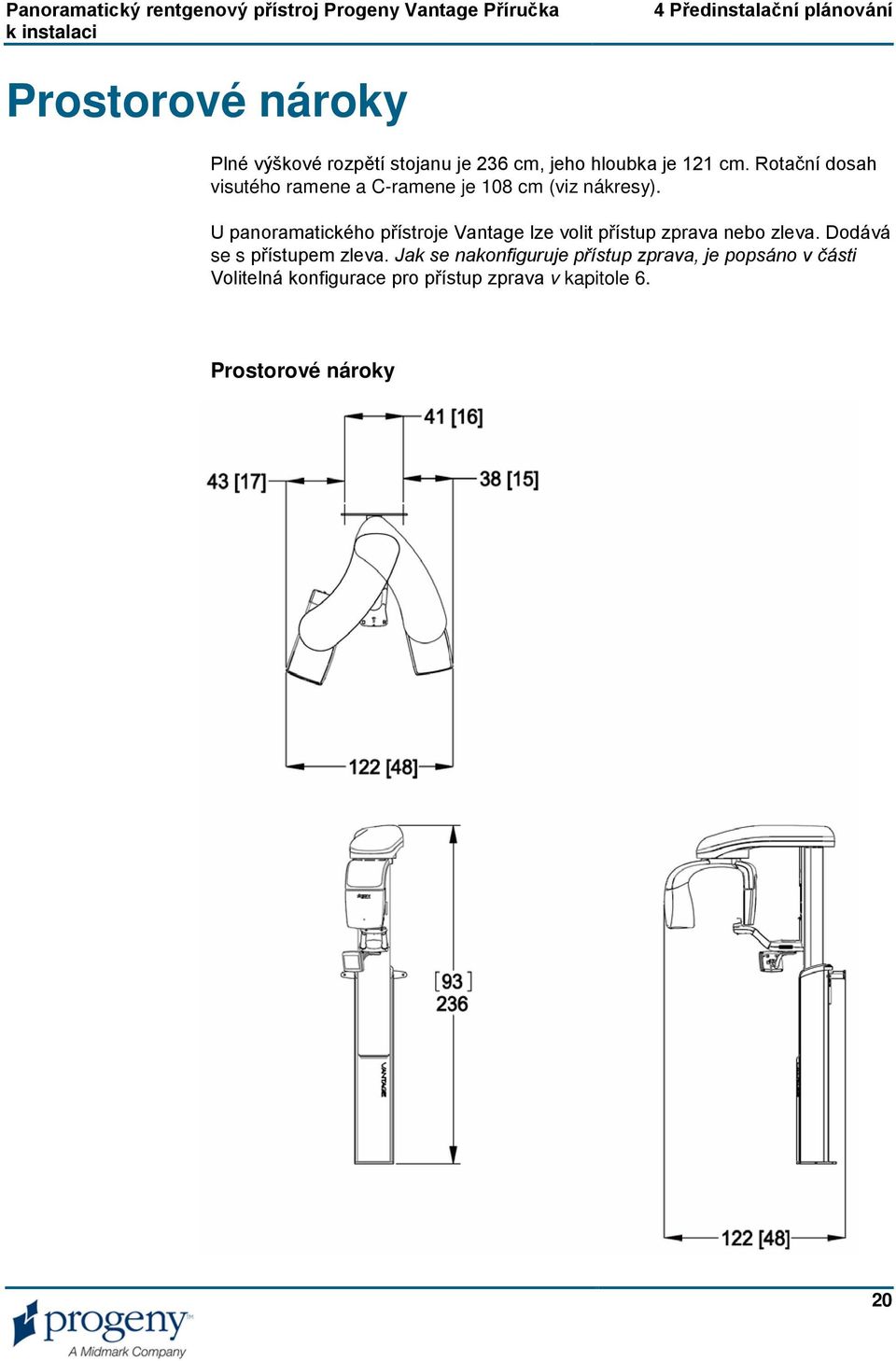

20 4 Předinstalační plánování Prostorové nároky Plné výškové rozpětí stojanu je 236 cm, jeho hloubka je 121 cm. Rotační dosah visutého ramene a C-ramene je 108 cm (viz nákresy). U panoramatického přístroje Vantage lze volit přístup zprava nebo zleva. Dodává se s přístupem zleva. Jak se nakonfiguruje přístup zprava, je popsáno v části Volitelná konfigurace pro přístup zprava v kapitole 6. Prostorové nároky 20
21 5 Nastavení pracovní stanice 5 Nastavení pracovní stanice V této kapitole Součásti pracovní stanice Uložení pracovní stanice Součásti pracovní stanice Pracovní stanice sestává z počítače, klávesnice, myši a kabelu Ethernet. Při instalaci počítače a jeho součástí postupujte podle pokynů v dokumentaci k počítači. Bližší informace naleznete v části Instalace kabelů v kapitole 7. Uložení pracovní stanice Pracovní stanici lze uložit tak, jak to uživateli při obsluze přístroje Vantage vyhovuje. 21
22 6 Instalace V této kapitole O instalaci Instalace panoramatického přístroje Vantage na stěnu s dřevěnými lištami Instalace panoramatického přístroje Vantage na samostatně stojící podstavu Volitelná konfigurace přístupu zprava O instalaci Panoramatický přístroj Vantage se dodává již sestavený a jeho instalace spočívá jen v několika snadných krocích. Je konstruován tak, aby jej mohla během hodiny nainstalovat jedna osoba s pomocníkem, za předpokladu, že jsou pro instalaci splněny všechny podmínky. Další hodinu může zabrat kontrola optického seřízení. Kontrola požadavků pro instalaci Než začnete s instalací, přesvědčte se, že jsou pro ni splněny všechny podmínky. Stěna a podlaha musejí mít pro montáž panoramatického přístroje Vantage potřebnou nosnost a uložení kabelů musí vyhovovat požadavkům. Volitelná konfigurace přístupu zprava Přístroj Vantage se dodává s přístupem zleva, lze jej však překonfigurovat na přístup zprava. Jak nakonfigurovat přístup zprava, je popsáno v části Volitelná konfigurace pro přístup zprava v této kapitole. 22
23 6 Instalace Instalace panoramatického přístroje Vantage na stěnu s dřevěnými lištami Příprava k montáži panoramatického přístroje Vantage Připravte si nástroje Vodováha 2mm imbusový klíč 4mm imbusový klíč 6,3mm vrták pro předvrtání 9.5mm vrták pro předvrtání (zednický na cementovou podlahu) 14mm nástrčkový klíč (na cementovou nebo dřevěnou podlahu) Rozbalte soupravu spojovacích součástí Součásti na zeď (montáž na dřevo): 1 nástěnná konzola, 2 vruty, 2 podložky Součásti na cementovou podlahu: 2 kotevní úchyty na cement, 2 matky, 2 podložky Součásti na dřevěnou podlahu: 2 vruty, 2 podložky Součásti pro připevnění stojanu k liště: 2 úchyty, 2 šrouby Rozbalte soupravu snímatelných součástí Opěrka brady 2 spánkové opěry Vymezovač skusu 23
24 6 Instalace Upozornění Při použití vrutů k montáži je nutné pamatovat na plný rozsah úkolu. Pro bezpečnou trvalou montáž je třeba vzít v úvahu řadu faktorů. Níže jsou uvedeny některé základní problémy: Pořadí montáže Běžné stavební dřevo se může místo od místa lišit. Také třída kvality, stáří a celkový stav dřeva se může značně lišit. V montážní liště může být další skryté napětí. Na nosnost lišty má vliv i poloha místa vrtu vůči středu lišty. Velikost vrtu pro vrut se liší podle druhu, stáří a stavu dřeva. Dbejte, abyste vrut nepřetáhli, oslabilo by to mechanické spojení (maximálně 18 ft.-lb.). Dřevo s prasklinami a štěrbinami pro montáž nepoužívejte. Nepoužívejte ani překližku, dřevotřísku nebo podobný konstrukční materiál. Společnost Progeny dodává spojovací materiál pro běžnou montáž. Za zvláštních podmínek montáže může být zapotřebí použít jiný spojovací materiál nebo montážní postup. Všechny případné problémy si před montáží vyjasněte se stavařským odborníkem. Jako nejvhodnější doporučuje společnost Progeny provádět montáž v následujícím pořadí, jak je popsáno v následujících oddílech: Sejmutí dopravních úchytů Proveďte elektrotechnické připojení Montáž konzoly na zeď Připojení panoramatického přístroje Vantage na místo Svislé vyrovnání panoramatického přístroje Vantage a připojení úchytů Montáž panoramatického přístroje Vantage k podlaze 24
25 6 Instalace Sejmutí dopravních úchytů Než provedete elektrotechnické připojení, musíte odstranit dopravní úchyty. 1. Sejměte kryt visutého horního dílu a úchyt zvedacího háku z prostoru podvěsného pivotu. Kryt visutého vršku 2. Vyšroubujte 4 šrouby hliníkového úchytu, jak ukazuje níže obrázek. Hliníkový přepravní úchyt odejměte 25
26 6 Instalace Proveďte elektrotechnické připojení K tomu, abyste moli panoramatický přístroj Vantage připojit k síti, je třeba sejmout kryt elektrické krabice na horní zadní straně stojanu a připojit síťové vodiče ke svorkám v krabici, a to takto: 1. 2mm imbusovým klíčem vyšroubujte z krytu elektrické krabičky 3 šrouby. Uložte je na bezpečné místo pro pozdější zpětnou montáž. Kryt elektrické krabičky 2. Kryt opatrně otevřete. Zůstává přitom volně připojen. POZOR! Při práci s elektrickými spoji se vždy přesvědčte, že je napětí odpojeno. 26
27 6 Instalace Elektrická krabička s otevřeným krytem 3. Odšroubujte šroub z odlehčení tahu, aby byl k vodičům přístup. Uložte jej na bezpečné místo pro pozdější montáž. 4. Připojte vodiče ke svorkám, jak je znázorněno níže. Žíla fáze je hnědá, neutrální žíla je modrá a zemnicí žíla je zelená. 5. Přišroubujte šroub odlehčení taku a odlehčení utáhněte přes spojovací kabel, jak je znázorněno. Pokud to místní předpisy dovolují, lze odlehčení tahu kombinovat i s vodiči romex a BX/Greenfield. Elektrická krabice s připojenými vodiči a odlehčením tahu 6. Kryt elektrické krabice zavřete. 7. 2mm imbusovým klíčem zašroubujte tři šrouby, které jste předtím vyšroubovali. 27
28 6 Instalace Montáž konzoly na zeď Pomocí montážní konzoly si vyznačte, kde se mají vyvrtat otvory k montáži panoramatického přístroje Vantage na zeď. Za asistence přiložte montážní lištu opatrně ke zdi, abyste zajistili správnou montáž přístroje. 1. Konzolu na podkladu vycentrujte. 2. Držte ji tak, aby byla 121 mm od země, a jeden z otvorů si vyznačte. 3. Vyvrtejte otvor o průměru 6,3 mm. 4. Z montáží soupravy vyjměte 2 podložky pro montáž na zeď a 2 vruty. 5. Provlékněte jeden vrut podložkou a otvorem v montážní konzole a volně jej utáhněte. 6. Zvedněte druhou stranu konzoly a vyrovnejte ji do vodorovné polohy. 7. Označte si druhý otvor a vyvrtejte ho. 8. Provlékněte druhý vrut druhou podložkou a druhým otvorem v montážní konzole a volně jej utáhněte. 9. Položte na konzolu vodováhu a vyrovnejte konzolu do vodorovné polohy. 10. Vruty utáhněte (maximálně na ft. lb.). Konzolu vyzkoušejte 28
29 6 Instalace Připojení panoramatického přístroje Vantage na místo Panoramatický přístroj Vantage a konzola jsou konstruovány tak, aby při správné vzájemné poloze a při působení tlaku do sebe zapadly. Tímto způsobem je přístroj po skončení montáže připevněn na místo. 1. Panoramatický přístroj Vantage zvedněte a přemístěte k montážní stěně tak, aby zadní strana směřovala ke konzole připevněné ke zdi. 2. Přístroj s konzolou vyrovnejte a zaklapněte na místo; dbejte, aby přístroj zapadl dostatečně. POZOR! Západka panoramatický přístroj Vantage částečně zajišťuje. Úchyty a podlahová montáž musí být provedeny, aby byl přístroj upevněn na místě. Panoramatický přístroj Vantage a nástěnná konzola 29
30 6 Instalace Svislé vyrovnání panoramatického přístroje Vantage a připojení úchytů Panoramatický přístroj Vantage a nástěnná konzola musejí být spojeny dvěma úchyty. K tomu je třeba úchyty střídavě přišroubovat a přístroj vyrovnat do svislé polohy. 1. Z montážní soupravy vyjměte 2 úchyty a 2 šrouby. Úchyt a šroub 2. Položte jeden úchyt na místo a vyrovnejte jej s jedním z malých otvorů v konzole. Protáhněte otvorem v nástěnné konzole a otvorem panoramatického přístroje Vantage šroub. 4mm imbusovým klíčem šroub přitáhněte. Neutahujte jej však úplně. Uložení úchytu 30
31 6 Instalace 3. Držte na stojanu svisle vodováhu a panoramatický přístroj Vantage na podlaze posouvejte, dokud nebude stát dokonale svisle. Zkouška stojanu 4. Když stojan stojí svisle, opakujte postup s druhým úchytem. Neutahujte úplně. 5. Než šrouby úchytů zcela utáhnete, přesvědčte se, že přístroj stojí skutečně svisle. 31
32 6 Instalace Montáž panoramatického přístroje Vantage k podlaze Při vrtání otvorů do podlahy použijte jako šablonu podstavu. Pro tento úkon nemusíte panoramatickým přístrojem Vantage hýbat. Než začnete vrtat, přesvědčte se, že přístroj stojí svisle. Poznámka Pokud budete panoramatický přístroj Vantage montovat na volně stojící podstavu, postupujte podle oddílu Montáž panoramatického přístroje Vantage na volně stojící podstavu v této kapitole. 1. Z montážní soupravy vyjměte 2 kotevní prvky, 2 podložky a 2 matky. Na dřevěnou podlahu použijte 2 vruty a 2 podložky. 2. Do podstavy panoramatického přístroje Vantage vyvrtejte 9.5mm zednickým vrtákem otvor. V případě dřevěné podlahy použijte 6,3mm vrták. Vrtání otvoru v podstavě 32
33 6 Instalace 3. Otvorem v podstavě vložte kotevní úchyt do cementu. Na úchyt do cementu sestavte matku a podložku a utáhněte. Dbejte, aby bylo kotvení v otvoru dokonale usazeno. V případě dřevěné podlahy sesaďte vrut s podložkou a vložte je otvorem v podstavě. Nástrčkovým klíčem vrut částečně zašroubujte. 4. Postup zopakujte s druhým kotevním úchytem, matkou a podložkou, respektive (v případě dřevěné podlahy) s druhým vrutem a podložkou. Vložení kotevního úchytu 5. Kotevní úchyty utáhněte 14mm nástrčkovým klíčem. Tentýž 14mm nástrčkový klíč použijte i na vruty v případě dřevěné podlahy. Utahování kotevního úchytu 33
34 6 Instalace Instalace panoramatického přístroje Vantage na volně stojící podstavu Příprava k montáži panoramatického přístroje Vantage na volně stojící podstavu Připravte si nástroje Vodováha 2mm imbusový klíč 4mm imbusový klíč 8mm imbusový klíč 17mm nástrčkový klíč Rozbalte soupravu spojovacích součástí 2 druhy šroubů: po 4 8 nivelizačních patek 8 zátek do patek Rozbalte soupravu snímatelných součástí Pořadí montáže Opěrka brady 2 spánkové opěry Vymezovač skusu Jako nejvhodnější doporučuje společnost Progeny provádět montáž v následujícím pořadí, jak je popsáno v následujících oddílech: Připravte si obě poloviny podstavy a patky Montáž panoramatického přístroje Vantage na samostatně stojící podstavu Sejmutí dopravních úchytů Proveďte elektrotechnické připojení Uložení a montáž panoramatického přístroje Vantage na podlahu 34
35 6 Instalace Připravte si obě poloviny podstavy a patky Podstavu pro panoramatický přístroj Vantage si připravte v těchto krocích: 1. Vyjměte obě poloviny podstavy z obalu. 2. Uložte patky do otvorů, jak ukazuje obrázek. 3. Obě poloviny podstavy, jak jsou znázorněny na obrázku, uložte tak, aby patky byly v kontaktu s podlahou. Obě poloviny podstavy a patky 35
36 6 Instalace Montáž panoramatického přístroje Vantage na samostatně stojící podstavu K montáži panoramatického přístroje Vantage na volně stojící podstavu postavte přístroj na poloviny podstavy a následující postupem namontujte šrouby a lištu: 1. Postavte panoramatický přístroj Vantage na podstavu tak, aby byla visutá část přístroje orientovaná stejným směrem jako ramena podstavy. 2. Namontuje šrouby a lištu, jak je vidět níže na pohledu zezadu a zepředu. Montáž panoramatického přístroje Vantage na volně stojící podstavu: pohled zezadu 36
37 6 Instalace Montáž panoramatického přístroje Vantage na volně stojící podstavu: pohled zepředu 37
38 6 Instalace Sejmutí dopravních úchytů Než provedete elektrotechnické připojení, musíte odstranit dopravní úchyty. 1. Sejměte kryt visutého horního dílu a úchyt zvedacího háku z prostoru podvěsného pivotu. Kryt visutého vršku 2. Vyšroubujte 4 šrouby hliníkového úchytu, jak ukazuje níže obrázek. Hliníkový přepravní úchyt odejměte 38
39 6 Instalace Proveďte elektrotechnické připojení K tomu, abyste moli panoramatický přístroj Vantage připojit k síti, je třeba sejmout kryt elektrické krabice na horní zadní straně stojanu a připojit síťové vodiče ke svorkám v krabici, a to takto: 1. 2mm imbusovým klíčem vyšroubujte z krytu elektrické krabičky 3 šrouby. Uložte je na bezpečné místo pro pozdější zpětnou montáž. Kryt elektrické krabičky 2. Kryt opatrně otevřete. Zůstává přitom volně připojen. POZOR! Při práci s elektrickými spoji se vždy přesvědčte, že je napětí odpojeno. 39
40 6 Instalace Elektrická krabička s otevřeným krytem 3. Odšroubujte šroub z odlehčení tahu, aby byl k vodičům přístup. Uložte jej na bezpečné místo pro pozdější montáž. 4. Připojte vodiče ke svorkám, jak je znázorněno níže. Žíla fáze je hnědá, neutrální žíla je modrá a zemnicí žíla je zelená. 5. Přišroubujte šroub odlehčení taku a odlehčení utáhněte přes spojovací kabel, jak je znázorněno. Pokud to místní předpisy dovolují, lze odlehčení tahu kombinovat i s vodiči romex a BX/Greenfield. Elektrická krabice s připojenými vodiči a odlehčením tahu 6. Kryt elektrické krabice zavřete. 7. 2mm imbusovým klíčem zašroubujte tři šrouby, které jste předtím vyšroubovali. 40
41 6 Instalace Uložení a montáž panoramatického přístroje Vantage k podlaze K montáži panoramatického přístroje Vantage na podlahu je třeba přistroj postavit na místo, vyrovnat jej do vodorovné polohy a přišroubovat. Postupujte přitom takto: 1. Panoramatický přístroj Vantage na podstavě postavte na místo a pomocí 8mm imbusového klíče jeho polohu vyrovnejte; dbejte přitom, aby byly všechny patky ve styku s podlahou. 2. Příslušnými spojovacími prvky přimontujte přístroj skrz středy patek k podlaze. 41
42 6 Instalace Volitelná konfigurace přístupu zprava Panoramatický přístroj Vantage se dodává v konfiguraci s přístupem zleva. K nakonfigurování přístroje na přístup zprava sejměte a otočte sestavu laseru pro frankfurtskou rovinu, a to takto: 1. Abyste se k sestavě laseru dostali, sejměte z teleskopické části stojanu kryt. 2. Odpojte vodiče laseru. 3. Abyste se dostali k novým otvorům pro šrouby, kam budete sestavu montovat, sejměte malý kryt po levé straně sestavy zrcadla (při pohledu ze zadní strany stojanu). Kryt uložte stranou pro pozdější zpětnou montáž. 4. Z laseru pro frankfurtskou rovinu vyšroubujte oba šrouby a sestavu vyzdvihněte. Šrouby uložte stranou pro pozdější zpětnou montáž. Sestava laseru pro frankfurtskou rovinu 5. Sestavu laseru pro frankfurtskou rovinu o 180 otočte, tak aby byla spodkem nahoru. 6. Dvěma šrouby přišroubujte sestavu laseru pro frankfurtskou rovinu na levou stranu stojanu (při pohledu od zadní strany stojanu). 7. Nasaďte malý kryt přes otvory po šroubech na pravé straně (při pohledu zezadu). 8. Připojte zpátky vodiče laseru. 9. Nasaďte kryt stojanu. 42
43 7 Montáž kabelů V této kapitole Připojení pracovní stanice k panoramatickému přístroji Vantage Montáž expozičního tlačítka Připojení pracovní stanice k panoramatickému přístroji Vantage Systém Vantage zahrnuje počítač, který slouží jako pracovní stanice, do které se z panoramatického přístroje Vantage přenášejí snímky. Počítač je třeba k přístroji Vantage připojit kabelem Ethernet (je součástí dodávky). 1. Při připojování kabelu Ethernet k počítači postupujte podle pokynů uvedených v příručce k počítači. 2. Kabel Ethernet od počítače připojte ke komunikačnímu síťovému portu na zadní straně stojanu přístroje. Port pro síťové připojení je ten spodní. Porty pro připojení kabelů 43
44 7 Montáž kabelů Montáž expozičního tlačítka Expoziční tlačítko slouží k pořizování rentgenových snímků. V základní konfiguraci se tlačítko k panoramatickému přístroji Vantage připojuje svinutým kabelem. Připojení expozičního tlačítka k panoramatickému přístroji Vantage Montáž expozičního tlačítka K připojení expozičního tlačítka zapojte svinutý kabel do jednoho z konektorů pro spínač expozice na stojanu, jak je zřejmé z výše uvedeného obrázku. Konektory pro spínač expozice jsou horní dva porty. Expoziční tlačítko se dodává se samolepicím držákem a s otvorem pro šroub, podle potřeby. Dá se namontovat na pevnou část stojanu nebo na zeď. 1. K montáži expozičního tlačítka stáhněte ze zadní lepivé strany ochrannou fólii. 2. Soupravu přitiskněte pevně na zeď nebo na plochu, jak ukazuje níže obrázek. Namontované expoziční tlačítko 44
45 8 Začínáme V této kapitole Zapnutí přístroje Kontrola kvality snímků Podpora společnosti Progeny Zapnutí přístroje Nezáleží na tom, jestli jako první zapnete panoramatický rentgenový přístroj Vantage nebo pracovní stanici. Přesvědčte se, že jsou odstraněny všechny dopravní úchyty. 1. Panoramatický přístroj Vantage zapněte stisknutím hlavního vypínače na zadní straně pevného stojanu nahoře na krabici spojů. Panoramatický přístroj Vantage s hlavním vypínačem Po zapnutí přístroje se na dotykovém ovládacím panelu zobrazí obrazovka pro spuštění. V panoramatickém přístroji Vantage probíhá v rámci spouštění diagnostický test. 2. Pokud pracovní stanice ještě neběží, spusťte ji a otevřete program pro pořizování snímků. 45
46 8 Začínáme Kontrola kvality snímků U společnosti Progeny si lze objednat fantom pro kontrolu kvality. Fantom simuluje polohu průměrných lidských zubních kořenů a markery umožňují zkontrolovat polohu fokální vrstvy. Ke kontrole kvality snímků je třeba pořídit RTG snímek pomocí snímkovacího fantomu a snímek si prohlédnout a zkontrolovat podle určitých speciálních testů. Instalace snímkovacího fantomu Kontrola snímků Panoramatický přístroj Vantage je konstruován tak, že se dá místo opěrky brady snadno nasadit snímkovací fantom. 1. Pro instalaci snímkovacího fantomu vyjměte opěrku brady z otvoru ve stolku pro polohování hlavy pacienta. 2. Do tohoto otvoru nasaďte místo opěrky brady snímkovací fantom. Po provedeném snímkování fantomu se provádí tato kontrola kvality snímku. Obecně platí, že tam, kde čáry kříží střed snímku, mají být všechny jednotlivé čáry ostré, zatímco nad středovou linií se mají rozmývat. 1. Zkontrolujte, že semiprojekce b = c +/- 3 mm (jmenovitá hodnota s dobře zaostřenou vertikální centrální linií) = 80 mm. 2. Zkontrolujte, že linie a je vertikální +/-3 vůči horizontální linii d. 3. Zkontrolujte, že je linie d horizontální a rovná uvnitř pásma o šířce 6 mm. 46
47 8 Začínáme 4. Zkontrolujte, že je ztmavená oblast vystředěná vůči centrální vertikální linii a s tolerancí +/- 4 mm. 5. Zkontrolujte, že je centrální vertikální linie dobře zaostřená a kroužky kolem ní jsou kulaté. X X Podpora společnosti Progeny Technickou podporu poskytuje: MIDMARK CORPORATION 675 Heathrow Drive Lincolnshire, Illinois USA Tel.: (stiskněte 2) (USA a Kanada) (stiskněte 2) (mezinárodní) Fax: techsupport@progenydental.com Pracovní doba: 8:00 17:00 CT 47
NÁVOD K OBSLUZE. Sada pro bezdrátové spínání spotřebičů - 2 kw
NÁVOD K OBSLUZE Sada pro bezdrátové spínání spotřebičů - 2 kw Základní údaje Bezdrátový podmítkový spínač Provozní napětí: 230 V/AC, 50Hz Parametry spínání: 2000 W (odporová zátěž) 600 W (induktivní zátěž)
měřicího přístroje provozních hodin.
Form No. 3401-935 Rev A Sada kabelového svazku světla LED a bezdrátového měřicího přístroje provozních hodin Sekačka Greensmaster řady 800, 1000, 1600, Flex 1800 nebo 2100 modelového roku 2012 a novější
Hydraulická souprava motoru otáčení Směrový vrtací stroj 4045 DŮLEŽITÉ UPOZORNĚNÍ
Hydraulická souprava motoru otáčení Směrový vrtací stroj 4045 Číslo modelu 133-6318 Form No. 3406-718 Rev A Návod k instalaci DŮLEŽITÉ UPOZORNĚNÍ CALIFORNIA Důležité upozornění, poučka 65 Tento výrobek
INSTALAČNÍ MANUÁL. video sada s 2 vodičovou instalací. SV-270S Color
INSTALAČNÍ MANUÁL video sada s 2 vodičovou instalací SV-270S Color 1. Obsah 1. Obsah... 1 2. Úvodní doporučení... 2 3. Instalace napájecího zdroje FA-22... 2 4. Instalace vstupního panelu... 2 4.1. Instalace
Návod na boční motor s itegrovanou bezpečnostní brzdou pro garážová vrata komerční i průmyslová
Návod na boční motor s itegrovanou bezpečnostní brzdou pro garážová vrata komerční i průmyslová 1 Zapojení 2 3 Technické parametry 1. Popis SIDONE je postranní motor pro rolovací vrata se zabudovanou bezpečnostní
Netcom100. pl Instrukcja instalacji 2 cs Návod na instalaci 12 hu Szerelési utasítás (2008/09) CZ/PL/HU
Netcom100 pl Instrukcja instalacji 2 cs Návod na instalaci 12 hu Szerelési utasítás 22 CZ/PL/HU Obsah Obsah 1 ezpečnostní pokyny a vysvětlení symbolů..........................13 1.1 Použité symboly..............
Přídavná sada osvětlení
Přídavná sada osvětlení S 00 / S 00 P / S 00 / S 00 E / S 00 E NL Návod k použití Návod k montáží Je nutno mít při jízde ve vozidle! Strana Strana Přídavná sada osvětlení S 00 / S 00 P / S 00 / S 00 E
Stropní ventilátor Sulion Handair
Stropní ventilátor Sulion Handair 072643 BEZPEČNOSTNÍ POKYNY 1. Před montáží ventilátoru a příslušenství odpojte přívod elektřiny, aby nedošlo k poranění elektrickým proudem. 2. Před montáží ventilátoru
VIZIT-MB1E PROVOZNÍ INSTRUKCE
PROVOZÍ ISTRUKCE VIZIT-MBE Montážní skříň VIZIT-MBE (dále jen jako skříň ) je určena k použití s vchodovými stanicemi VIZIT (včetně vchodových stanic s videotelefonem). 9 Skříň Ochranná uzemňovací svorka
Návod k montáži. Modulární funkční sloup 1371 00, 1372 00, 1373 00
Návod k montáži Modulární funkční sloup 1371 00, 1372 00, 1373 00 Popis přístroje V modulárním funkčním sloupu je možno instalovat společně na stěnu několik jednotlivých přístrojů s jednotným designem.
BAZÉNOVÉ SVĚTLO LED-P100 (12V/8W)
BAZÉNOVÉ SVĚTLO LED-P100 (12V/8W) INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA i Přečtěte si návod k použití 1. Přípravné kroky, které musí provést elektrikář před instalací světla: viz obrázek 1. 120 CM MIN. K NAPÁJECÍMU
Souprava ventilu s dvojitou zarážkou Kompaktní nosič pracovního nářadí TX 1000 DŮLEŽITÉ UPOZORNĚNÍ
Souprava ventilu s dvojitou zarážkou Kompaktní nosič pracovního nářadí TX 1000 Číslo modelu 23171 Form No. 3413-122 Rev A Návod k instalaci DŮLEŽITÉ UPOZORNĚNÍ CALIFORNIA Důležité upozornění, poučka 65
Návod k instalaci a montáži. Otočný držák TV pro velkou obrazovku. Výr. č.: 970040
Návod k instalaci a montáži Otočný držák TV pro velkou obrazovku Výr. č.: 970040 Nejprve Vám chceme poděkovat za Váš nákup. Obsah balení Označení Množství Popis 1 1 Nástěnné upevnění 2 2 Upínací rameno
NÁVOD K POUŽITÍ DIGESTOŘE KB610
NÁVOD K POUŽITÍ DIGESTOŘE K610 ČESKY POPIS Přístroj se může používat ve filtrační i odtahové verzi. U filtrační verze (Obr. 1.) jsou výpary a vzduch nasávány do přístroje, kde jsou pročištěny uhlíkovými
Sada osvětlení LED Sekačka Greensmaster řady Flex 1800/2100 a eflex 1800/2100
Form No. 3399-948 Rev C Sada osvětlení LED Sekačka Greensmaster řady Flex 1800/2100 a eflex 1800/2100 Číslo modelu 04293 Návod k instalaci DŮLEŽITÉ UPOZORNĚNÍ CALIFORNIA Důležité upozornění, poučka 65
ZAM - SERVIS s. r. o. KŘIŠŤANOVA 1116/14, 702 00 OSTRAVA 2 UŽIVATELSKÁ PŘÍRUČKA. Nabíječ Pb akumulátorů ACC-PB. č. 20603
ZAM - SERVIS s. r. o. KŘIŠŤANOVA 1116/14, 702 00 OSTRAVA 2 UŽIVATELSKÁ PŘÍRUČKA Nabíječ Pb akumulátorů ACC-PB č. 20603 Tato uživatelská příručka obsahuje: Návod pro montáž, instalaci,uvedení do provozu,
TITAN. Centrální motor s převodovkou pro mříže
TITAN Centrální motor s převodovkou pro mříže Montážní pokyny a upozornění Pozor: dodržujte uvedené pokyny kvůli bezpečnosti osob. Uchovejte tento návod pro pozdější použití. CE Prohlášení o shodě Centrální
KERBEROS POWER KERBEROS POWER 6000.B
6000.B MONTÁŽ MONTÁŽ... 4 ZAPOJENÍ... 5 UVEDENÍ DO PROVOZU... 11 TECHNICKÉ PARAMETRY... 12 PROHLÁŠENÍ O SHODĚ... 12 3 1. MONTÁŽ 290 mm Při umisťování skříně je nutno vzít v úvahu pracovní podmínky, ve
Montážní návod "KARES".
Montážní návod "KARES". Obsah montážního balíčku KARES 1 3 ks hmoždinek 3 ks šroubů 1 ks menšího vodícího pouzdra 1 ks většího vodícího pouzdra 1 ks těsnícího kroužku 1 ks těsnící membrány 2 ks zajišťovacího
Návod na montáž infrazářičů KM-U 45 délky 10 a 12 metrů
Technické podmínky Tmavý infračervený plynový zářič KM 10-U; KM 15-U; KM 22,5-U; KM 30-U; KM 36-U; KM 45-U Příloha B3 Návod na montáž infrazářičů KM-U 45 délky 10 a 12 metrů PŘEDPISY a UPOZORNĚNÍ Instalační,
Myčky na nádobí Návod k instalaci CDI 45 Poznámky Před instalací si přečtěte pozorně tuto příručku. Přečtení návodu vám pomůže porozumět, jak zapojit přívody, vypouštěcí hadice a přívodní napájecí kabel
Poznámka: Zkontrolujte přiložené montážní příslušenství (háček pro krycí desku dvířek, šroub)
Poznámky Před montáží myčky si pečlivě přečtěte tento návod. Pokud tak učiníte, lépe poznáte způsoby připojení přívodní a vypouštěcí hadice, napájecího kabelu a zvolíte optimální polohu pro umístění myčky.
Nástěnná lampa Retro. Návod k montáži 92326HB22XVIII
Nástěnná lampa Retro cs Návod k montáži 92326HB22XVIII 2017-12 K tomuto návodu Tento výrobek je vybaven bezpečnostními prvky. Přesto si pozorně přečtěte bezpečnostní pokyny a používejte tento výrobek pouze
Detektor dřeva/kovu/ac napětí 3 v 1 s laserovou vodováhou AX-903. Návod k obsluze
Detektor dřeva/kovu/ac napětí 3 v 1 s laserovou vodováhou AX-903 Návod k obsluze Funkce a vlastnosti Vyhledávání dřeva, kovu a kabelů pod napětím Možnost detekce dřeva, kovu a kabelů pod napětím do hloubky
NÁVOD NA MONTÁŽ, OBSLUHU A ÚDRŽBU
VMS-02C05 INFORMACE Všechny informace v NÁVODU K OBSLUZE musí být pečlivě přečteny a prostudovány. Věnujte pozornost provozním normám a VAROVNÝM hlášením. Jejich nerespektování může vést k poškození zařízení
Návod k instalaci. Myčka nádobí
Návod k instalaci Myčka nádobí 1 1 Poznámky Před instalací si přečtěte pozorně tuto příručku. Přečtení návodu Vám pomůže porozumět, jak zapojit přívody, vypouštěcí hadice a přívodní napájecí kabel a najít
BAZÉNOVÉ SVĚTLO LED-P100 (12V/8W)
BAZÉNOVÉ SVĚTLO LED-P00 (V/8W) INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA VERZE.. 07 / REVIZE:.. 07 CZ . Přípravné kroky, které musí provést elektrikář před instalací světla: obrázek. 5 6 7 8 4 OBR. Krabice propojovací
Myčky na nádobí. Návod k montáži MI61010E
Myčky na nádobí Návod k montáži MI61010E Poznámky Před montáží myčky si pečlivě přečtěte tento návod. Pokud tak učiníte, lépe poznáte způsoby připojení přívodní a vypouštěcí hadice, napájecího kabelu a
Montážní rámeček pevného disku Instrukční příručka
Montážní rámeček pevného disku Instrukční příručka CECH-ZCD1 7020229 Kompatibilní hardware Systém PlayStation 3 (řada CECH-400x) Bezpečnostní opatření Abyste zajistili bezpečné používání tohoto produktu,
Návod na montáž infrazářičů KM-U délky 8 a 9 metrů
Technické podmínky Tmavý infračervený plynový zářič KM 10-U; KM 15-U; KM 22,5-U; KM 30-U; KM 36-U; KM 45-U Příloha B2 Návod na montáž infrazářičů KM-U délky 8 a 9 metrů PŘEDPISY a UPOZORNĚNÍ Instalační,
Návod k montáži Křížový deskový výměník tepla KGXD Typová řada 39786
CZ Návod k montáži Křížový deskový výměník tepla KGXD Typová řada 39786 Velikost 170-430 vertikální, TA nahoře... strana 01 Velikost 170-430 vertikální, TA dole... strana 09 Velikost 85-430 horizontální...
MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM NEW NSKDS 1/100-75 S NSKDS 1/90 S
763 64 Spytihněv č.p. 576, okres Zlín tel.:+420 577 110 311, fax:+420 577 110 315 teiko@teiko.cz; www.teiko.cz zelená linka 800 100 050 MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM NEW NSKDS 1/100-75
Návod k instalaci a montáži Roztažitelný držák TV se 3 čepy
Návod k instalaci a montáži Roztažitelný držák TV se 3 čepy Výr. č.: 970032 Nejprve Vám chceme poděkovat za Váš nákup. Obsah balení Upínací šroub Nástěnné upevnění Deska na obrazovku Prodlužovací rameno
BAZÉNOVÉ SVĚTLO UL - P100 (12V/100W)
BAZÉNOVÉ SVĚTLO UL - P100 (12V/100W) INSTALAČNÍ A UŽIVATELSKÁ PŘÍRUČKA i Přečtěte si návod k použití 1. Přípravné kroky, které musí provést elektrikář před instalací světla: viz obrázek 1. 120 CM MIN.
tel Verze 1.1 Návod k obsluze Odsávací zařízení
www.bow.cz tel. 585 378 012 Verze 1.1 Návod k obsluze Odsávací zařízení SAA 2003 NÁVOD K OBSLUZE SAA 2003 OBSAH TECHNICKÉ ÚDAJE... 1 VYBALOVÁNÍ A KONTROLA OBSAHU... 2 MONTÁŽ... 3 BEZPEČNOSTNÍ PRAVIDLA...
Lumination LED světla
GE Lighting Solutions Montážní příručka Lumination LED světla Zavěšené LED světlo (Řada EP14) Vlastnosti Životnost (jmenovitá životnost 50000 hodin) 5 let záruka IP30 Určeno pro suché prostředí PŘEDTÍM
Stropní svítidlo s LED
Stropní svítidlo s LED cs Návod k montáži 100403HB43XIX 2019-03 379 443 Výrobek je vybaven bezpečnostními prvky. Přesto si pozorně přečtěte bezpečnostní pokyny a používejte tento výrobek pouze tak, jak
Návod k použití ODSAVAČ PAR R-2004, R-2004i
Návod k použití ODSAVAČ PAR R-2004, R-2004i Před použitím tohoto spotřebiče se prosím seznamte s návodem k jeho obsluze. Spotřebič používejte pouze, tak jak je popsáno v tomto návodu k použití. Návod uschovejte
UŽIVATELSKÝ MANUÁL BOARD 8S. Spínací skříň s 8 zásuvkami typu IEC
UŽIVATELSKÝ MANUÁL BOARD 8S Spínací skříň s 8 zásuvkami typu IEC OBSAH ÚVOD...3 BEZPEČNOSTNÍ POKYNY...4 PROVOZNÍ PODMÍNKY...4 ZAPOJENÍ...5 Připojení do sítě...5 Výstupy...5 OVLÁDÁNÍ...5 ČIŠTĚNÍ A ÚDRŽBA...6
Elektronické teplotní snímače a převodníky RS-9100 pro vnitřní použití. Vlastnosti a výhody
Sekce katalogu Informace o výrobku Datum vydání Řízení teploty RS-9100 19/100CZ Rev. Elektronické teplotní snímače a převodníky RS-9100 pro vnitřní použití Úvod Výstup z elektronických teplotních snímačů
Infra Tec Premium návod na montáž a obsluhu
Infra Tec Premium návod na montáž a obsluhu Technické údaje Napájení Jištění Příkon Rozsah teploty Charakter řízení Snímač Rozsah topení Teplota okolí Rozměry vestavby 230V. 50 Hz 1x16A max 3500 W 30 70
Odsavač. Model: 3CFT-TILE. Návod k montáži a k použití OD 8
Odsavač Model: 3CFT-TILE Návod k montáži a k použití OD 8 3 4 5 Návod k montáži a k použití Vezměte si na pomoc také obrázky na prvních stranách s odkazy podle abecedy, které se uvádějí v dalším textu
TY-ST42PX500 TY-ST50PX500. Pokyny pro instalaci Podstavec pod plazmovu televizi. Číslo modelu TQZH633
Pokyny pro instalaci Podstavec pod plazmovu televizi Před zahájením činnosti si důkladně přečtěte tyto pokyny a příručku k plazmové televizi; zajistíte si tím správné provedení montáže. (Tyto pokyny si
VR 70. Návod k instalaci. Návod k instalaci. Pro instalatéra. Vydavatel/Výrobce Vaillant GmbH
Návod k instalaci Pro instalatéra Návod k instalaci VR 70 CZ Vydavatel/Výrobce Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18 0 Telefax 021 91 18 28 10 info@vaillant.de www.vaillant.de
Laserová vodováha BWL201. Návod k obsluze
Laserová vodováha BWL201 Návod k obsluze OBSAH Důležitá upozornění 2 Všeobecné bezpečnostní pokyny 2 Před uvedením do provozu 3 Použití podle účelu určení 3 Popis přístroje 4 Uvedení do provozu 4 Údržba
NÁVOD K OBSLUZE Obj. č.: 610 481
NÁVOD K OBSLUZE Obj. č.: 610 481 Dveřní domovní hovorové zařízení s elektrickým zámkem je komfortní zařízení, umožňující hovořit na dálku s návštěvníkem,nacházejícím se před dveřmi rodinného domku nebo
Návod k obsluze a instalaci Odsavače par FTU 3807 - P 4L W FTU W - IM3 FTU 3807 - P 4L W WH FTU 3807 - P 4L W BK
Návod k obsluze a instalaci Odsavače par FTU 3807 - P 4L W FTU W - IM3 FTU 3807 - P 4L W WH FTU 3807 - P 4L W BK OBSAH DOPORUČENÍ A POKYNY... 2 TECHNICKÁ DATA... 3 MONTÁŽ... 4 OBSLUHA... 8 ÚDRŽBA... 9
Uživatelská příručka v 1.2
Uživatelská příručka v 1.2 Prosinec 2013 TRIUMPH BOARD Mobile Stand with Electric Lift for LED LCD s Mobilní stojan se zvedacím systémem pro LED LCD Monitory TRIUMPH BOARD a.s., Neklanova 122/15, 128 00
INSTALAČNÍ MANUÁL. Audio modulární systém se zapojením 1 + n. Série Stadio Plus
INSTALAČNÍ MANUÁL Audio modulární systém se zapojením 1 + n Série Stadio Plus 1. Obsah 1. Obsah... 1 2. Vlastnosti systému... 2 3. Funkce systému... 2 4. Úvodní doporučení... 2 5. Instalace vstupního panelu...
MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM NEW NSDKR 1/90 S NSDKR 1/100 S
63 64 Spytihněv č.p. 56, okres Zlín tel.:+420 5 110 311, fax:+420 5 110 315 teiko@teiko.cz; www.teiko.cz zelená linka 00 100 050 MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM NEW NSDKR 1/90 S NSDKR
Lustr. Návod k montáži 88448HB11XVII
Lustr cs Návod k montáži 88448HB11XVII 2016-09 335 755 Výrobek je vybaven bezpečnostními prvky. Přesto si pozorně přečtěte bezpečnostní pokyny a používejte tento výrobek pouze tak, jak je popsáno v tomto
Návod k instalaci a montáži. Držák TV pro velkou obrazovku. Výr. č.: 970045
Návod k instalaci a montáži Držák TV pro velkou obrazovku Výr. č.: 970045 Nejprve Vám chceme poděkovat za Váš nákup. Obsah balení Označení Množství Popis 1 1 Nástěnná upínací deska 2 1 Levé upínací rameno
PŘÍRUČKA KE STROPNÍMU VENTILÁTORU AIRFUSION QUEST II
PŘÍRUČKA KE STROPNÍMU VENTILÁTORU AIRFUSION QUEST II 2 BEZPEČNOSTNÍ OPATŘENÍ 1. Tento spotřebič není určen pro užívání osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi,
Závěsné svítidlo. Návod k montáži HB54XIX
Závěsné svítidlo cs Návod k montáži 100240HB54XIX 2019-05 Tento výrobek je vybaven bezpečnostními prvky. Přesto si pozorně přečtěte bezpečnostní pokyny a používejte tento výrobek pouze tak, jak je popsáno
MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM PSKDS 1/90 S PSKDS 1/ S PSKDS 1/100 S PSKDS 1/ S PSKDS 1/ S
763 64 Spytihněv č.p. 576, okres Zlín tel.:+420 577 110 311, fax:+420 577 110 315 teiko@teiko.cz; www.teiko.cz MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM PSKDS 1/90 S PSKDS 1/100-75 S PSKDS 1/100
EDGE router ER75i. Obsah balení: router zdroj anténa UTP kabel křížený Instalační CD s návodem a ovladači
Obsah balení: router zdroj anténa UTP kabel křížený Instalační CD s návodem a ovladači Bezpečnostní pokyny Dodržujte prosím následující pokyny: Komunikační router se musí používat v souladu s veškerými
ABUS TSS550 rozvorový dveřní zámek
ABUS TSS550 rozvorový dveřní zámek Montáž a obsluha dveřního zámku ABUS TSS550 I. Obsah balení II. Všeobecná upozornění III. Možnosti použití TSS550 IV. Nářadí pro montáž V. Nastavení směru uzamykání VI.
Montážní návod SLO 01L / SLO 01S
1000 45 55 120 mm 28 35 12 12 32 8 32 Otvory pro upevňovací konzole 565 250 1000 55-60 Otvor pro přívod napájení 220-240V Kryt napájení na boku osoušeče 1) a 3) 2) Uchycení osoušeče ve spodní části (v
Samosvorný vřetenový pohon pro křídlová vrata NÁVOD K MONTÁŽI
Samosvorný vřetenový pohon pro křídlová vrata NÁVOD K MONTÁŽI 1 - DŮLEŽITÉ UPOZORNĚNÍ Výrobce neručí za žádné škody vzniklé v důsledku nedodržení pokynů v tomto návodu nebo nesprávné instalace. - Pohon
SCC124. Autorádio s přehrávačem medií USB/MMC/SD napájení 24V. Uživatelská příručka
SCC124 Autorádio s přehrávačem medií USB/MMC/SD napájení 24V Uživatelská příručka Před prvním použitím si přečtěte tuto uživatelskou příručku a ponechte si ji pro případ potřeby Obsah Funkce tlačítek na
Návod na montáž infrazářičů KM-1 délky 7 až 20 metrů
Technické podmínky Tmavý infračervený plynový zářič KM 10-1; KM 15-1; KM 22,5-1; KM 30-1; KM 36-1; KM 45-1 Příloha B2 Návod na montáž infrazářičů KM-1 délky 7 až 20 metrů PŘEDPISY a UPOZORNĚNÍ Instalační,
Práce s hlavní centrální elektrickou jednotkou P2
Všeobecné informace Všeobecné informace Hlavní centrální elektrická jednotka je umístěna za ochranným krytem pod přístrojovou deskou před sedadlem spolujezdce, viz obrázek. Poznámka: Nepracujte s hlavní
Sada světel Sekačky řady Groundsmaster 7200
Sada světel Sekačky řady Groundsmaster 7200 Číslo modelu 02841 Výrobní číslo 311000001 a vyšší Form No. 3368-704 Rev A Návod k instalaci Vyjímatelné díly Pro ověření, že byly dodány všechny součásti, použijte
ESO 8032. elektrické stahování oken - univerzální NÁVOD K MONTÁŽI A POUŽITÍ
elektrické stahování oken - univerzální Souprava ESO 8032 je určena k montáži do téměř libovolného automobilu. Umožňuje pohodlné ovládání dvou (zpravidla předních) oken pomocí spínačů. Každé okno se ovládá
BATERIE S OKAMŽITÝM OHŘEVEM TEPLÉ VODY
IN 201502 M BATERIE S OKAMŽITÝM OHŘEVEM TEPLÉ VODY NÁVOD K POUŽITÍ Model č.: KDR-4E-3 PŘEDSTAVENÍ VÝROBKU 3 INSTALAČNÍ PODMÍNKY 3 ZPŮSOBY INSTALACE VÝROBKU 5 INSTALACE ZAŘÍZENÍ SE SPODNÍM PŘÍVODEM 6 KLÍČOVÉ
Centralis Receiver RTS 2
Abyste mohli optimálně využít všech výhod rádiového přijímače Centralis Receiver RTS, přečtěte si pozorně následující návod k provozu. Centralis Receiver RTS je řídicí jednotka - přijímač dálkového ovládání
Instrukce pro montáž koupelnových umyvadlových skříněk
Instrukce pro montáž koupelnových umyvadlových skříněk Požadavky pro montáž Zeď pro montáž musí být správně vyztužená a nesmí být ze sádrokartonu (pokud je ze sádrokartonu, je nutno zajistit podpěru zadní
MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM PSKKH 2/90 R50, 2/80 R50 PSKRH 2/90, 2/80 (PSKPÚ 1/90)
763 64 Spytihněv č.p. 576, okres Zlín tel.:+420 577 110 311, fax:+420 577 110 315 teiko@teiko.cz; www.teiko.cz zelená linka 800 100 050 MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM PSKKH 2/90 R50,
Uživatelská příručka
Uživatelská příručka TL-SF1016/TL-SF1024/TL-SF1048 Stojanový fast ethernet přepínač 10/100M Rev: 1.0.0 7106500586 AUTORSKÁ PRÁVA A OBCHODNÍ ZNÁMKY Technické parametry se mohou bez upozornění měnit. je
Centronic VarioControl VCJ470 Návod k obsluze Rádiový přijímač pro žaluzie
Centronic VarioControl VCJ470 CZ Návod k obsluze Rádiový přijímač pro žaluzie Tento návod prosím uschovejte! Návod k použití Obsah Všeobecně... 2 Záruka... 3 Bezpečnostní pokyny... 3 Použití k určenému
VR 71. Návod k instalaci. Návod k instalaci. Pro instalatéra. Vydavatel/Výrobce Vaillant GmbH
ávod k instalaci Pro instalatéra ávod k instalaci VR 71 CZ Vydavatel/Výrobce Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18 0 Telefax 021 91 18 28 10 info@vaillant.de www.vaillant.de
Návod k obsluze a instalaci Odsavače par FGL 6015 FGL 7015 FGL 9015
Návod k obsluze a instalaci Odsavače par FGL 6015 FGL 7015 FGL 9015 OBSAH DOPORUČENÍ A POKYNY... 2 TECHNICKÁ DATA... 3 MONTÁŽ... 4 OBSLUHA... 7 ÚDRŽBA... 8 DOPORUČENÍ A POKYNY MONTÁŽ Přístroj smí zapojit
NÁVOD NA MONTÁŽ TRENAŽÉRU
NÁVOD NA MONTÁŽ TRENAŽÉRU CZ ÚVOD 1 MONTÁŽ RÁMU 3 INSTALACE JEDNOTKY 4 UCHYCENÍ KOLA 5 ODEPNUTÍ KOLA 7 UPOZORNĚNÍ 8 DOPORUČENÍ 8 MONTÁŽ JEDNOTKY 12 Děkujeme, že jste si vybrali trenažér Novo Mag Force.
Model ver. 1.0 NÁVOD K INSTALACI CHD Elektroservis
Model 8-435 ver. 1.0 NÁVOD K INSTALACI 7 2010 CHD Elektroservis Obsah 1. Úvod........................................... 3 1.1. Součásti kitu MIDI interface............................... 3 1.2. Obecné
NÁVOD K POUŽITÍ ZÁSTRČKA 230V
Přijímač dálkového ovládání Orienta Receiver RTS NÁVOD K POUŽITÍ Abyste mohli optimálně využít všech vlastností přijímače dálkového ovládání Orienta Receiver RTS, přečtěte si prosím pečlivě tento návod
Návod k montáži VAZ H1000/1, VAZ H1500/1. Návod k montáži. Pro servisního technika. Vydavatel/Výrobce Vaillant GmbH
Návod k montáži Pro servisního technika Návod k montáži VAZ H1000/1, VAZ H1500/1 CZ Vydavatel/Výrobce Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Telefon 021 91 18 0 Telefax 021 91 18 28 10 info@vaillant.de
1. Systém domácího videovrátného
1. Systém domácího videovrátného Umožňuje audiovizuální spojení s elektrickým vrátným, otevírání dveří a hlasovou komunikaci mezi jednotlivými monitory -interkom. Základním přínosem tohoto systému je zvýšení
Stropní svítidlo. Návod k montáži 88169HB1XVIIJSMIT
Stropní svítidlo cs Návod k montáži 88169HB1XVIIJSMIT 2016-08 334 063 Výrobek je vybaven bezpečnostními prvky. Přesto si pozorně přečtěte bezpečnostní pokyny a používejte tento výrobek pouze tak, jak je
ŽALUZIOVÝ POHON J4 WT NÁVOD K MONTÁŽI A POUŽITÍ
ŽALUZIOVÝ POHON J4 WT NÁVOD K MONTÁŽI A POUŽITÍ OBSAH 1 Všeobecné informace 3 1.1 Všeobecné bezpečnostní pokyny 3 1.2 Prohlášení o shodě 4 1.3 Technické údaje 4 2 Instalace 5 2.1 Montáž 5 2.1.1 Profil
Odsavač par CMD 98 NÁVOD K INSTALACI A POUŽITÍ
Odsavač par CMD 98 NÁVOD K INSTALACI A POUŽITÍ POPIS Jednotka je k dispozici ve verzi recirkulačního odsavače, odsavače s odtahem a odsavače s vnějším motorem. U recirkulačních odsavačů s filtrací (obr.1)
TECOMAT TC700 ZÁKLADNÍ DOKUMENTACE K MODULU SX vydání - červen 2004
TECOMAT TC700 ZÁKLADNÍ DOKUMENTACE K MODULU SX-7161 1. vydání - červen 2004 Podrobná uživatelská dokumentace je k dispozici v elektronické podobě na CD INFO, lze ji také objednat v tištěné podobě - název
OBECNÉ INSTALAČNÍ INSTRUKCE
UPOZORNĚNÍ ČESKY OBECNÉ INSTALAČNÍ INSTRUKCE BEZPEČNOSTNÍ UPOZORNĚNÍ: 1- Pro úspěšnou instalaci si nejprve přečtěte celý návod a projděte si všechny nákresy. 2- Abyste se vyvarovali možného zásahu elektrickým
R-811, R-812. Návod k použití STOLNÍ VENTILÁTOR. česky. Stolní ventilátor R-811, R-812
Návod k použití STOLNÍ VENTILÁTOR R-811, R-812 Před použitím tohoto spotřebiče se prosím seznamte s návodem k jeho obsluze. Spotřebič používejte pouze tak, jak je popsáno v tomto návodu k použití. Návod
Výklopný stropní TV držák SpeaKa cm. Obj. č.: Instalace. Příprava TV přijímače. Rozsah dodávky
Instalace Výklopný stropní TV držák SpeaKa 43 94 cm Obj. č.: 62 95 63 Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup výklopného stropního TV držáku SpeaKa. Tento návod k obsluze je součástí výrobku.
Návod k montáži a obsluze. Bytová stanice na omítku s interkomem
Návod k montáži a obsluze Bytová stanice na omítku s interkomem 1250.. Popis přístroje Bytová stanice na omítku s interkomem je prefabrikovaná jednotka, která patří ke vstupnímu komunikačnímu systému Gira.
Přístroj pro odečítání 96 jamkových mikrotitračních destiček pro zpracování ELISA metod
Přístroj pro odečítání 96 jamkových mikrotitračních destiček pro zpracování ELISA metod Příručka pro obsluhu a údržbu přístroje Stránka 1 z 8 VÝSTRAHA Před započetím práce s přístrojem si pozorně přečtěte
Centronic EasyControl EC5410-II
Centronic EasyControl EC5410-II cs Návod k montáži a obsluze 10kanálový ruční vysílač Důležité informace pro: montéry / elektrikáře / uživatele Prosíme o předání odpovídajícím osobám! Tento návod má být
UV osvitová jednotka Veškeré kopírování, reprodukování a rozšiřování tohoto návodu vyžaduje písemný souhlas firmy Transfer Multisort Elektronik.
UV osvitová jednotka Uživatelská příručka Veškeré kopírování, reprodukování a rozšiřování tohoto návodu vyžaduje písemný souhlas firmy Transfer Multisort Elektronik. 1. Použití zařízení... 2 2. Umístění...
Návod na montáž markýzy typ Phoenix.
Návod na montáž markýzy typ Phoenix. I. Bezpečnostní upozornění Markýza musí být namontována do pevné zdi nebo konstrukce. V případě větru či deště je potřeba markýzu ihned zatáhnout. Markýzu musí montovat
Stručná příručka pro práci se systémem Arlo Baby
Stručná příručka pro práci se systémem Arlo Baby Obsah balení Vítejte Děkujeme, že jste si vybrali Arlo Baby. Začít můžete snadno. Kamera Arlo Baby Napájecí kabel USB Napájecí adaptér USB (liší se dle
Návod k montáži a obsluze. Gong na omítku
Návod k montáži a obsluze Gong na omítku 1200.. Popis přístroje Gong na omítku je prefabrikovaná jednotka, která patří ke vstupnímu komunikačnímu systému Gira. Slouží jako přídavná signalizace volání od
MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM NEW NSDKR 1/120 S
763 64 Spytihněv č.p. 576, okres Zlín tel.:+420 577 110 311, fax:+420 577 110 315 teiko@teiko.cz; www.teiko.cz zelená linka 800 100 050 MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM NEW NSDKR 1/120
Návod k použití. Násadce bez osvětlení HE-43 / HE-43 T. Kolénkové násadce bez osvětlení WE-56, WE-57, WE-66 WE-56 T, WE-57 T, WE-66 T
Návod k použití Násadce bez osvětlení HE-43 / HE-43 T Kolénkové násadce bez osvětlení WE-56, WE-57, WE-66 WE-56 T, WE-57 T, WE-66 T Obsah Symboly... 4 5 V návodu k použití (4), na násadci/kolénkovém násadci
Truma inet Box. Návod k montáži Je nutno mít při jízdě ve vozidle! Strana 2
inet Box Návod k montáži Je nutno mít při jízdě ve vozidle! Strana 2 inet Box Obsah Použité symboly... 2 Návod k montáži Bezpečnostní pokyny... 2 Účel použití... 2 Rozsah dodávky... 2 Rozměry... 3 Přípojky
MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM PSDKR 1/120 S
763 64 Spytihněv č.p. 576, okres Zlín tel.:+420 577 110 311, fax:+420 577 110 315 teiko@teiko.cz; www.teiko.cz zelená linka 800 100 050 MONTÁŽNÍ A UŽIVATELSKÝ NÁVOD SPRCHOVÝ KOUT PREMIUM PSDKR 1/120 S
Věžový ventilátor
10031517 10031518 Věžový ventilátor Vážený zákazníku, Gratulujeme Vám k zakoupení produktu. Prosím, důkladně si přečtete manuál a dbejte na následující pokyny, aby se zabránilo škodám na zařízení. Za škody
Laserový měřič vzdálenosti NÁVOD K POUŽITÍ
FDLM 1020 .. 3. .. 19. Laserový měřič vzdálenosti NÁVOD K POUŽITÍ Děkujeme vám za to, že jste zakoupili náš výrobek. Pro vaši osobní bezpečnost si před použitím přečtěte návod k použití. Uchovávejte návod
DiskStation. Stručná instalační příručka. ID dokumentu: Synology_QIG_2bayCL_
DiskStation Stručná instalační příručka ID dokumentu: Synology_QIG_2bayCL_20101028 BEZPEČNOSTNÍ POKYNY Před použitím si pozorně přečtěte tyto bezpečnostní pokyny a uschovejte tuto příručku na bezpečném
Instalační příručka STOJAN ŘADY RE
STOJAN ŘADY RE 1 OBSAH 1. Bezpečnostní upozornění... 3 2. Rozložený pohled na stojan s šířkou 600 mm... 4 3. Rozložený pohled na stojan s šířkou 800 mm... 5 4. Změna orientace otevírání dveří... 6 5. Stabilizace
R129A - Multimetr MS8269 MASTECH
Vážení zákazníci, R129A - Multimetr MS8269 MASTECH děkujeme Vám za Vaši důvěru a za nákup tohoto produktu. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
