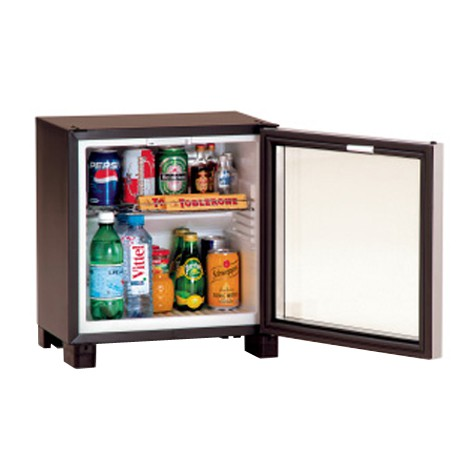

1 Absorpční pokojový minibar RH 439 LDA/LDAG Návod k použití

2 OBSAH 1. Úvod 2. Oblasti použití 3. Umístění 2

3 4. Zabudování do nábytku 5. Volba stran otevírání dveří 6. Výměna dveřní lamely 7. Čištění 8. Připojení do síti 9. Uchovávání potravin a nápojů 10. Výroba ledu 11. Odmrazování 12. Uvedení mimo provoz na delší dobu 13. Odstraňování poruch 14. Technické údaje 1. ÚVOD Vážení zákazníci, děkujeme Vám za důvěru, kterou jste nám projevili koupí chladničky značky Dometic. Tyto výrobky vynikající kvality jsou přísně kontrolovány ve všech fázích výrobního procesu. Jsme přesvědčeni, že náš výrobek Vám bude dlouhá léta sloužit k plné spokojenosti. Proto Vás laskavě žádáme, abyste si dříve než uvedete přístroj do provozu, pečlivě přečetli následující návod k použití a dodrželi zde uvedené podmínky. 2. OBLASTI POUŽITÍ Provozní teplota vnějšího prostředí absorpční chladničky je v teplotním rozmezí od + 16 C do + 32 C. Napájecí napětí 230 V stř ( V). 3. UMÍSTĚNÍ Chladničku umístěte na rovné podlaze. Vodorovná poloha je základním předpokladem pro správný chod chladničky. Vodorovné umístění můžete zkontrolovat položením skleničky s vodou na vršek chladničky. Případnou nerovnost vyrovnejte použitím tvrdých podložek. Chladnička pracuje ekonomicky, pokud je vystavena co nejmenšímu tepelnému namáhání. Proto chraňte chladničku před přímým slunečním zářením a jinými tepelnými zdroji. Časté otevírání dveří též zvyšuje spotřebu energie. Účinnost chlazení se velice snižuje, pokud v zadní části chladničky nemůže ohřátý vzduch volně proudit mezi chladicími žebry, proto nezakrývejte větrací mřížku ani otvor mezi dnem chladničky a podlahou. 3

4 4. ZABUDOVÁNÍ DO NÁBYTKU Absorpční chladničky jsou při provozu zcela bezhlučné a proto jsou velmi vhodné pro umístění do obývacích místností a hotelových pokojů. Interiér místnosti a estetické důvody často vyžadují, aby byla chladnička umístěna do nábytku. V tomto případě je nutné dodržet podmínku, aby chod chladničky nebyl ničím rušen. Z principu funkce chladničky vyplívá, že teplo odnímané z chlazeného vnitřního prostoru je odváděné do ovzduší v zadní části, kde je umístěna aparatura. Přes chladicí žebra je teplo předáváno proudícímu vzduchu, čili odvod tepla je zajištěn větráním. V případě, že větrání není dokonalé, snižuje se účinnost stroje, hlavně při vyšších teplotách okolí. Odvětrávání, přívod a odvod chladícího vzduchu se dá v závislosti na formě zabudování řešit několika způsoby. (viz obr. 1. a obr. 2.) Doporučená šířka větracího kanálu je 120 mm. Větrací kanál musí mít stejnou šířku jako je šířka chladničky. Druhý rozměr větracího kanálu tj. "A", je určen aparaturou. Proudění teplého vzduchu od aparatury směrem nahoru nesmí být odkloněno, cesta vzduchu musí vést kolmo nahoru (viz obraz 3.). Proudění vzduchu nesmí být odkloněno od kolmého směru vedoucího od aparatury nahoru (viz obraz 4.). 4

5 Odvětrávací otvor a tím i vestavěná ozdobná nebo chladící mřížka musí být přesně nad místem odvodu tepla, tj. nad aparaturou. Není vhodné, když je směr proudícího teplého vzduchu odkloněn od svislého směru. Snížuje se tím ochlazování aparatury. Minimální volný průřez mřížky musí být 2 dm 2. (200 cm 2, např. 5 x 40 cm) Umístění a přichycení chladničky do skříňky se provádí individuálně, podle použitého nábytku. Doporučuje se umístit chladničku tak, aby při eventuálním servisu nebylo nutné rozebírat nábytek. V případě požadavku na propojení dvířek chladničky se dveřmi nábytku doporučujeme použít originální spojovací klouzavé kolejničky od fy Dometic, které mají dostatečné mechanické vlastnosti a vyhovující délku. V případě spojení s dveřmi skříně je obzvlášť důležité přesné umístění a dobré uchycení chladničky ve skříňce. V opačném případě mohou být problémy s těsněním dvířek a může se zvýšit spotřeba energie, bude nutno častěji provádět rozmrazování a hrozí nebezpečí poškození topení nebo agregátu v relativně krátké době.. Když nezajistíte dostačující větrání, teplota v chladničce může být extrémně vysoká. 5. VOLBA STRAN OTEVÍRÁNÍ DVEŘÍ Chladničky jsou z výroby dodávány s dveřmi otevírajícími se na pravou stranu. Pokud toto provedení nevyhovuje, lze dveře přemontovat na stranu levou podle následujích bodů: - vytáhněte vidlici síťové sňůry chladničky ze zásuvky - chladničku opatrně položte na záda - vymontujte dva a dva šroubky ze spodní a horní části dveří - vyndejte opatrně dveře spolu se dvěma úchyty - nahoře a dole na levé straně vyšroubujte šroubky a vyjměte plast nasazený do korpusu - pravý horní úchyt dveří přemístěte do levého spodního rohu dveří 5

6 - pravý dolní úchyt dveří přemístěte do levého horního rohu dveří - nasaďte dveře na levou stranu a připevněte šroubky - na pravou stranu nasaďte vyjmuté plasty z levé strany a připevněte šroubky 6. VÝMĚNA DVEŘNÍ LAMELY Původně tmavě šedou (příp. jinou) dveřní lamelu lze vyměnit podle potřeb sladění s okolním nábytkem podle následujících bodů: - vytáhněte vidlici síťové sňůry chladničky ze zásuvky - opatrně položte chladničku na záda - na spodní části dveří najděte umělohmotnou lištu ze které vyšroubujte 3 šroubky - opatrně vyjměte dveřní lamelu - nasaďte novou dveřní lamelu - nasaďte zpět umělohmotnou lištu a 3 šroubky našroubujte na svá místa - 7. ČIŠTĚNÍ Před uvedením do provozu doporučujeme umýt vnitřek vlažným, mírně zásaditým roztokem saponátu, poté čistou vodou a vytřít prostor do sucha. Těsnění na dveřích omývejte čistou vodou a chraňte před oleji a tuky. Vnitřek chladničky omyjte jednou za 3-4 týdny obdobným způsobem. Nepoužívejte abrazivní čistící prostředky (písky a pod.), mýdlo, kyselé čistící prostředky nebo agresivní rozpouštědla! Před čištěním vytáhněte vidlici napájecího kabelu ze zásuvky. 8. PŘIPOJENÍ NA SÍŤ Před zapnutím se přesvědčte, že síťové napětí je shodné s nominálním napájecím napětím uvedeném na štítku chladničky. Při udané hodnotě 230 V může chladnička bez problémů pracovat s napětím kolísajícím od 220 V do 240 V. Síťovou zástrčku připojujte pouze do normalizované síťové zásuvky s ochranným uzemněním. K prodloužení můžete použít pouze normalizovaný prodlužovací kabel zakoupený ve specializovaném obchodě. Jiným způsobem neprodlužujte napájecí kabel. Chladnička je určena pouze pro nominální napětí 230 V ( V). ZAPÍNÁNÍ 6

7 - Regulační knoflík teploty nastavte na maximum. - Po dosažení požadované teploty (cca 5 hod.) nastavte termostat na střední hodnotu. - Vyšší čísla znamenají chladnější, nižší čísla vyšší teplotu v chlazeném prostoru. VYPÍNÁNÍ - Knoflík termostatu nastavte na "0". - Vytáhněte napájecí kabel ze zásuvky. V poloze "0" zůstává chladnička pod napětím! Elektrické části chraňte před deštěm a vodou! 9. UCHOVÁVÁNÍ POTRAVIN A NÁPOJŮ V chladicím prostoru můžete skladovat všechny běžné z výroby zabalené nápoje, které nevyžadují pro skladování teplotu nižší než 5 C nebo mražení. V chladničce skladujte všechny nápoje v uzavřených nádobách (krabičkách, lahvích) tak, aby vzduch mohl v uzavřeném chlazeném prostoru volně proudit mezi nádobami. Neukládejte teplé nápoje, nejdřív je nechte vychladnout na pokojovou teplotu. V chladničce je zakázáno uchovávat nebo chladit látky jedovaté, výbušné či těkavé. 10. VÝROBA LEDU Naplňte misku na led 3-4 mm pod okraj vodou a umístěte ji na hliníkové chladicí žebro. Můžete navlhčit dno misky a nastavit regulátor na maximální chlazení - tím zkrátíte čas potřebný k přípravě ledu. Kostky ledu uvolněte pod tekoucí vodou. Nesnažte se kovovým předmětem uvolnit přimrzlou misku, může totiž dojít k poškození chladničky! 11. ODMRAZOVÁNÍ Chladnička má automatické odmrazování. Zabudovaná automatika za každých 24 hodin vypne chladničku na určitou dobu. Voda kapající z výparníku do misky stéká trubičkou do odpařovače umístěného v zadní části chladničky a tam se odpaří. 7

8 12. UVEDENÍ MIMO PROVOZ NA DELŠÍ DOBU Chcete-li chladničku na delší dobu odstavit, postupujte takto: - Odpojte elektrické napájení a vyprázdněte chladničku. - Nechejte chladničku odmrazit, řádně ji vyčistěte a vytřete do sucha. - Dveře nechte pootevřené, aby vnitřek větral. 13. ODSTRAŇOVÁNÍ PORUCH Konstatujete - li nějakou poruchu, prověřte napřed následující okolnosti, než zavoláte do servisu. Mohlo by se stát, že byste zaplatili výjezd odborníka zbytečně, proto zkontrolujte následující: - není-li regulátor teploty náhodou v poloze "0", - zda je v zásuvce síťové napětí (230 V), - zda se neuvolnil kontakt v zástrčce nebo v zásuvce, - není-li napájecí šňůra poškozená, - je-li přístroj ve vodorovné poloze, - je-li umožněno dostatečné větrání, - není-li v chladničce velké množství nápojů, - není-li v chladničce teplý nápoj, - zda může vzduch volně proudit mezi nádobami, - je-li teplota venkovního prostředí mezi +16 o C a +32 o C. Teprve poté zavolejte do servisu. Opravu přístroje a výměnu napájecí šňůry může provádět pouze kvalifikovaná osoba. 8

9 Informace obsažené v tomto návodu mohou být výrobci změněny bez předchozího upozornění! ZÁRUČNÍ LIST Prodejní firma: Typ výrobku: Dometic RH 423 LDA (G) Datum prodeje: Výrobní číslo: Záruční lhůta: Podpis: 9

10 Záznamy opravny: 10
