1 Návod na ovládání chladničky CAS-60 Absorpční chladnička CAS-60

2 Rejstřík Bezpečnostní pokyny 3 Ovládací panel 3 Druhy provozu 3 Upozornění 4 Instalace 4 Napájení 12V 4 Provoz na plyn 5 Výroba ledu 5 Údržba 5 Otočení dveří 5 Servis 6 Technická data 6 Schéma zapojení 7 Vestavné rozměry 7 Náhradní díly 8 Komínové příslušenství 9 2

3 Bezpečnostní pokyny Před zapojením přístroje doporučujeme důkladně pročíst manuál Během prvních hodin provozu je možno cítit menší zápach Přístroj může být provozován právě jen na jeden zdroj Chladící systém nesmí být poškozen 1 Jednoduchý spínač 12 V 4 Knoflík ovládání plynu 2 Dvojitý prosvětlený spínač V 5 Tlačítko zapalovače 3 Termostat 6 Indikátor plamene CAS-60 je absorpční chladnička pro karavany, obytná auta, lodě a kempování. Může být provozována na tři zdroje V síť, 12 V autobaterii a propan-butan. Zdroj se určuje ovládacími knoflíky na hlavním panelu. Provoz Provoz na plyn POZOR 1. Otevřete ventil na bombě a všechny ventily v přívodu ke chladničce 2. Vypněte spínače V a 12 V 3. Stlačte a otočte knoflíkem plynu na maximum (symbol velkého plamene) 4. Stiskněte několikrát v rychlém sledu tlačítko zapalovače 5. Sledujte indikátor plamene. Červená barva se rychle změní na zelenou 6. Podržte knoflík ovládání plynu cca s kvůli ustálení plamene 7. Poté jej pusťte a zkontrolujte, zda indikátor zůstal zelený Provoz chladničky na plyn se nesmí používat za jízdy! Provoz na V 1. Uzavřete ovládání plynu a 12 V spínač 2. Nastavte knoflík termostatu na maximum 3. Zapněte spínač V. Spínač bude svítit Provoz na 12 V 1. Uzavřete ovládání plynu a V spínač přestane svítit 2. zapněte spínač 12 V na polohy I 3

4 Upozornění Provoz na 12 V používejte jen s běžícím motorem nebo ve spojení s hlídáním nadměrného vybití baterie Nastavení teploty Po zapnutí chladničky se dosáhne správné teploty za cca 4 hodiny. Pro normální používání nastavte knoflík termostatu na 3-4. Při vyšší venkovní nebo nízké vnitřní teplotě je nutno nastavení patřičně upravit. Termostat pracuje pouze při provozu na V Při napájení 12 V běží chlazení stále Při provozu na plyn je možno teplotu nastavit pomocí knoflíku ovládání. Při venkovní teplotě vyšší jak 25 C a časté frekvenci otevírání dveří nastavte knoflík na maximum (velký plamen) Instalace Chladnička je určena jak pro vestavbu do karavanů, obytných aut nebo lodí tak i pro samostatné použití. Instalaci a servis smí provádět pouze odborný pracovník! 1. Chladnička musí být umístěna v prostoru s odpovídajícími rozměry 2. Chladnička musí být upevněna šrouby ve spodní části 3. Chladnička by neměla být umístěna u dveří a neměla by být vystavena slunečnímu záření a umístěna v blízkosti zdrojů tepla vařiče, radiátoru.. 4. Chladnička musí mít dostatečné větrání pro adekvátní výkon a dostatečný odvod spalin při provozu na plyn. Musí být použita komínová souprava. Správná teplota může být dosažena jen při kvalitní ventilaci. V karavanech a obytných autech je ventilace zabezpečena dvěma otvory. Dolní je pro přívod čerstvého studenějšího vzduchu a horním teplý vzduch opouští karavana - musí být co nejvýše. Stěna karavanu 1 Odvod spalin 2 Možné prodloužení 3 Tepelná izolace 4 Ventilační mřížka Napájení 12 V Připojte chladničku k baterii samostatným kabelem. Tento kabel by měl mít minimální průřez vodiče 2,5 mm 2 do max. délky přívodu 8 m a 4 mm 2 do max. 10,5 m. Připojení musí být provedeno tak, aby se vyloučit možný styk s horkými nebo ostrými částmi chladničky. Pro bezpečný provoz je nutné kladný pól jistit pojistkou 15 A. 4

5 Výkon chladničky závisí na kvalitě baterie, kvalitním připojení minimální průřez kabelu je 1,5 mm 2 a čistotě a kvalitě konektorů přes které je chladnička připojena. Provoz na plyn Lednička je konstruována na provoz na propan-butan. Zkontrolujte, zda máte odpovídající regulátor tlaku plynu. Chladnička pracuje s tlakem 28-30/37 mbar a není konstruována na provoz na zemní plyn nebo svítiplyn. Instalace musí být provedena odpovědnou osobou se znalostí v instalaci plynových spotřebičů. Přívody musí umožňovat odpojení chladničky, pokud se déle nepoužívá. Doporučený materiál pro rozvod jsou ocelové trubky. Výměna plynové bomby Výroba ledu - Vyměňujte bombu pouze pokud máte dostatečné větrání. Zkontrolujte, zda není v dosahu otevřený oheň. Ujistěte se, že jsou ventily důkladně uzavřeny. - Odšroubujte regulátor tlaku z bomby - Zkontrolujte kvalitu plynového vedení. Vyměňte jeho části, pokud jsou poškozené nebo porézní. - Našroubujte regulátor na novou bombu Naplňte krabičku na výrobu ledu čistou vodou cca 3 mm pod horní okraj a vložte do výrobníku ledu. Led se vytvoří rychleji, pokud nastavíte termostat na maximum. Nikdy sem nedávejte nápoje s bublinkami hrozí nebezpečí prasknutí. Údržba Odmrazení Kontrolujte sílu ledu na výparníku každý týden a pokud je vyšší než 4 mm, odmrazte chladničku. Pro odmrazení vypněte všechny zdroje. Vzniklá voda se shromažďuje v nádobce u chladící jednotky a za jejího provozu se odpaří. Po rozmrazení vysušte chladničku. Čištění Odstavte chladničku, odmrazte tak jak je popsáno výše. Očistěte vnitřek měkkým hadrem a vlažnou vodou se sodou, osušte. Nepoužívejte horkou vodu, silná chemická, toxická nebo abrasivní čistidla. Otočení dveří Standardně má chladnička dveřní panty vpravo. Pokud je potřebujete otočit, udělejte následující: Odšroubujte horní uchycení pantů a opatrně vyjměte Opatrně přikloňte dveře k sobě a vyjměte z dolního pantu 5

6 Servis Vyjměte pant a přesuňte ho na druhou stranu Vraťte dveře zpět přešroubujte horní pant. Vraťte a přišroubujte horní uchycení pantu na druhou stranu. Pokud se vyskytne problém s chladničkou zkontrolujte následující body: Je chladnička v rovnováze? Má dostatečné větrání? Má správné napájecí napětí a plyn? Jsou elektrické kontakty v pořádku? Je nastaven termostat při provozu na síť? Odpovídá napájecí napětí údaji na štítku? Je otevřen ventil na bombě? Je plyn v bombě? Není zapojeno více zdrojů najednou? Není v chladničce uloženo teplé jídlo? Pokud problém přetrvává, kontaktujte servisní organizaci, informujte jí o typu chladničky a sériovém čísle. Opravy může provádět pouze autorizovaná a specializovaná organizace. Technická data Objem 60 l Čistý objem 57 l Spotřeba plynu 19 g /hod Spotřeba V 100 W (I=0,43 A) Spotřeba 12 V 100 W (I=8,33 A) Hmotnost 20,5 kg Chladící jednotka je testována na únik chladiva. 6

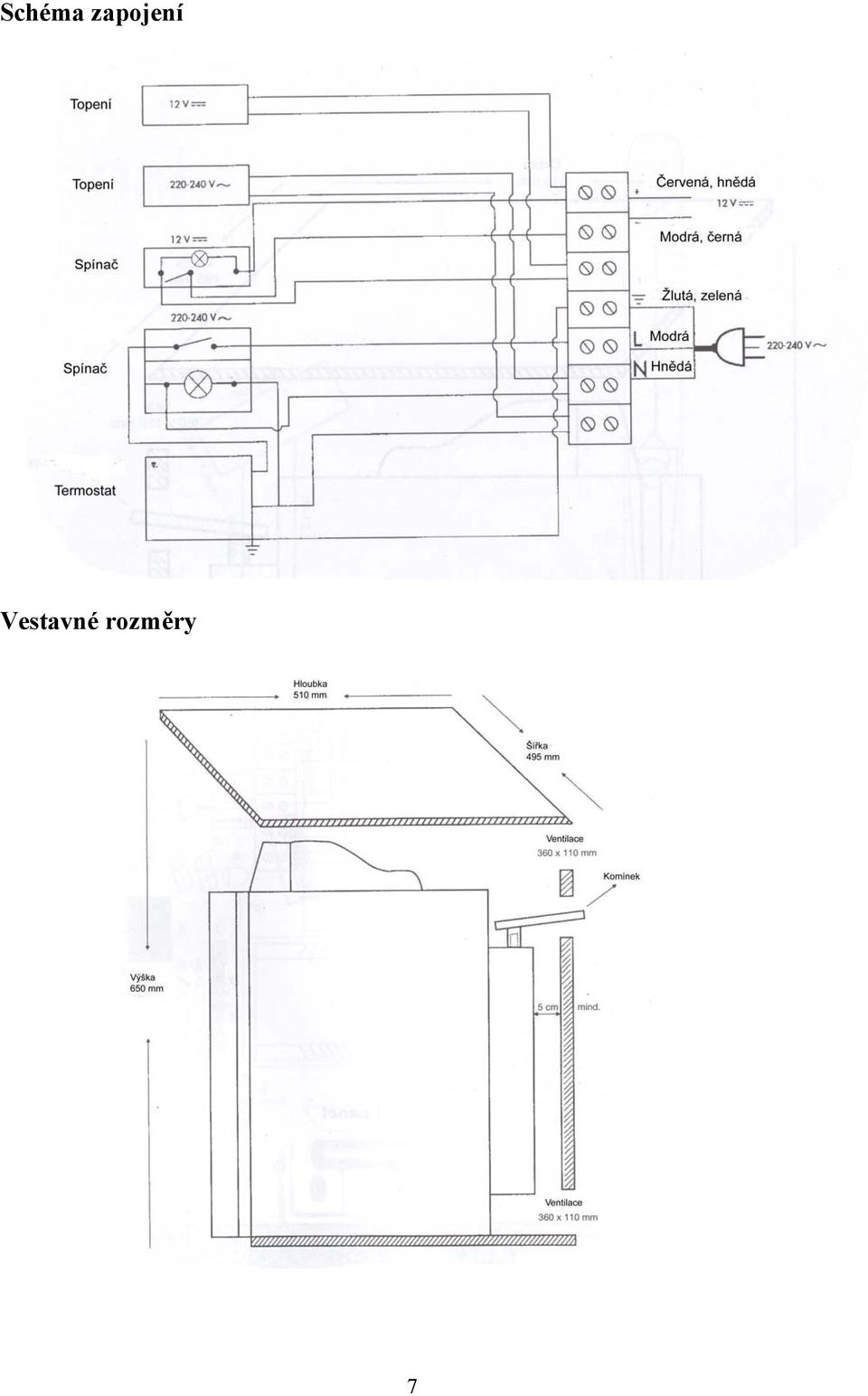

7 Schéma zapojení Vestavné rozměry 7

8 Náhradní díly 37. Termostat 38. Připojení kontroly plamene 39. Plynový ventil 40. Kabel zapalovače 41. Komínové vedení 42. Přerušovač tahu 1. Chladící jednotka 2. 12V topení V topení 4. Izolační čepička 5. Izolační kryt 6. Izolace 7. Výparník 8. Spodní pant 9. Čep pantu 10. Nožička 11. Kluzný kryt 12. Horní pant 13. Nádobky na led 14. Chladící panel 15. Horní mřížka 16. Dolní mřížka 17. Dveřní korpus 18. Dveřní mřížka 19. Těsnění 20. Znak 21. Pěnové tělo 22. Pěnové dveře V kabel 24. Ovládací panel 25. Kryt panelu 26. Kontrola plamene 27. Zapalovač 28. Úhelník ovl. panelu 29. Knoflík regulace plynu 30. Knoflík termostatu V spínač V spínač 33. Plyn. vedení k trysce 34. Termočlánek 35. Hořák 36. Termočlánek 8

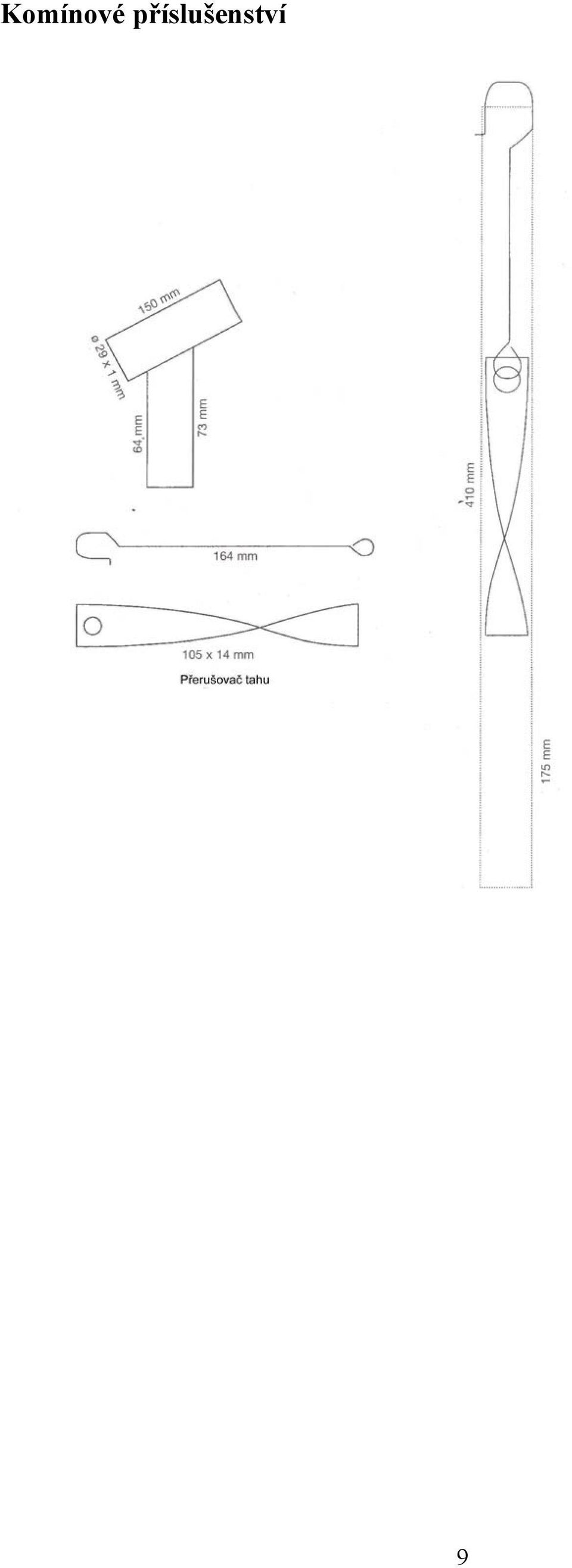

9 Komínové příslušenství 9
