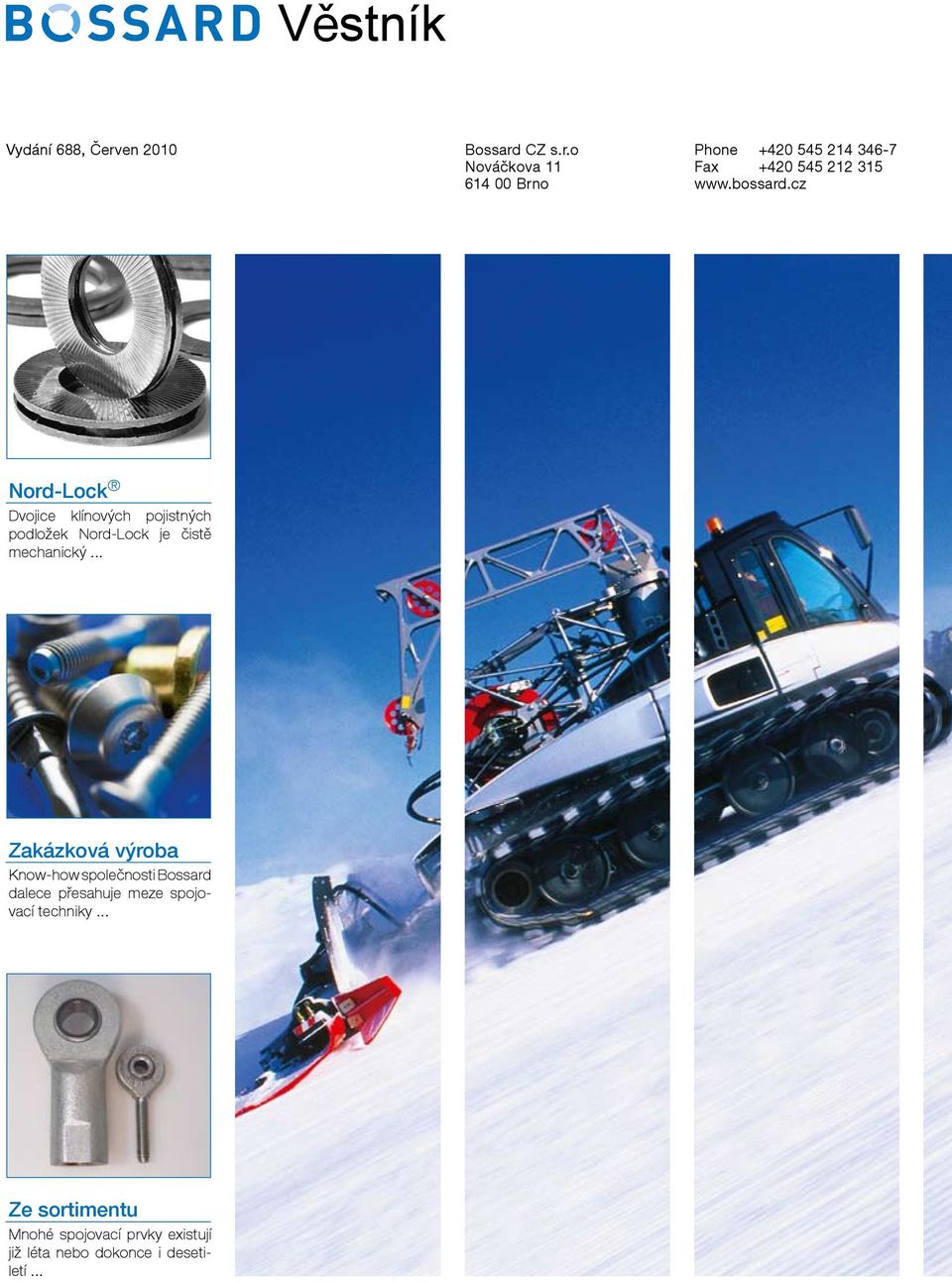

1 Věstník Vydání 688, Červen 2010 Bossard CZ s.r.o Phone Nováčkova 11 Fax Brno Nord-Lock Dvojice klínových pojistných podložek Nord-Lock je čistě mechanický... Zakázková výroba Know-how společnosti Bossard dalece přesahuje meze spojovací techniky... Ze sortimentu Mnohé spojovací prvky existují již léta nebo dokonce i desetiletí...

2 Podnik Certifikace Od 9001 do Společnosti Bossard a Trimec získaly v rámci společného auditu certifikát pro integrovaný systém managementu. Milá čtenářko, milý čtenáři Ptáte se: Jak to jde našemu hospodářství? Někde uprostřed stojíme my. Ne tak špatně jako před rokem, ale také zdaleka ne tak dobře jako před dvěma roky. Tak se v současné době prezentuje švýcarské hospodářství a také hospodářství našich sousedních zemí. Zatímco nás první měsíce roku překvapily spíše kladně, pak lze nyní opět častěji pozorovat příznaky, které nám přidělávají vrásky. EU je vystavena největší zatěžkávací zkoušce od svého vzniku a měnová unie se zdá být téměř neřešitelnou zatěžkávací zkouškou. Slabé Euro i u nás ve Švýcarsku ztěžuje export. V USA se zase žije na dluh poločas rozpadu krátkodobých zkušeností se mi zdá být opovážlivě krátký. A také příroda rebeluje, ať už je to na Islandu nebo v Mexickém zálivu. Jedině v Asii to jde jednoznačně nahoru. Mnohé příznaky však ještě nejsou tak optimistické. Ačkoli se hospodářství v Asii zase mohutně rozjelo a nedostatek surovin vedl k výraznému vzrůstu cen a lead time, pochybnosti pořád zůstávají. V každém případě zůstáváme opatrně optimističtí v hodnocení nadcházejících měsíců. Také vidíme, že zůstává stále hodně nejistot, zda by mohl být pozitivní vývoj obchodů dlouhodobý, proč byly mnohé zakázky zadány a rozjety teprve v posledním momentu. Krátkodobost zakázek je typickým fenoménem fáze po recesi. Nejdříve musí být obnovena důvěra, pak se zase budou normalizovat i cykly plánování a zásobování. Prosím, přečtěte si naše aktuality z nákupního trhu a řiďte se našimi doporučeními. Od začátku roku prožíváme silně stoupající ceny surovin a také výrazně se prodlužující lhůty pro opětovné pořizování. Proto je záhodno, mít co nejdříve k dispozici vše, co je zapotřebí. Hlavní kompetenci tvoří díly z výkresů. Více než jednu třetinu našeho obratu tvoří zakázková výroba. Od jednoduchých šroubů nebo výrobků s povrchovou úpravou ze speciálních ocelí až k výrobkům podle výkresové předlohy nebo celým konstrukčním skupinám jsme pro vás tím správným partnerem. Prosím, povšimněte si části s našimi výrobky, která vám o této věci něco dalšího prozradí. Klínové pojistné šrouby Nord- Lock nabízí dosud nedosažené zabezpečení, protože zajištění spoje je dosaženo silou předpětí a ne třením. Doporučuji vám, abyste si ještě za tepla přečetli příslušný článek v části Technika. U této části velmi děkujeme SVME, střední Švýcarsko, která v naší firmě pořádala valnou hromadu, za její zájem o společnost Bossard, a že jsme mohli být hostiteli. Ze srdce vám přeji úžasný fotbal na mistrovství světa. Je krásné, když jsou naše dny díky takovým velkým akcím barevnější. Užijte si teplých a slunných letních dnů ISO 9001 Systém managementu jakosti Model pro strukturu a certifikaci systému managementu. řídicí systém neustálé zlepšování minimalizace nákladů ISO Systém environmentálního managementu Normou ISO jsou dána celosvětově platná kritéria pro řízení životního prostředí. systematizace ochrany životního prostředí šetrné zacházení se zdroji minimalizace ekologických zátěží v podniku ISO/IEC Akreditace jako zkušebna pro mechanické spojovací prvky Akreditace znamená formální uznání odborné a organizační kompetence místa, které může v akreditované oblasti poskytovat služby. Kompetence je klíč k transparenci, důvěře a porovnatelnosti. Tak může společnost Bossard spojovací prvky kontrolovat podle přání zákazníků a norem, a výsledky vydávat formou osvědčení o přejímací zkoušce podle EN OHSAS Systém řízení bezpečnosti a ochrany zdraví při práci Model pro strukturu a certifikaci systému managementu pro bezpečnost a ochranu zdraví při práci. zvýšení kultury bezpečnosti shoda se zákonnými předpisy větší atraktivita zaměstnavatele Souhrn Kdo prokazatelně splní tyto požadavky, získá si důvěru zákazníků, dodavatelů, spolupracovníků, úřadů, investorů a společnosti. Upozornění Certifikáty si můžete stáhnout na domovské stránce společnosti Bossard, popř. Trimec: Beat Grob bomi@bossard.com

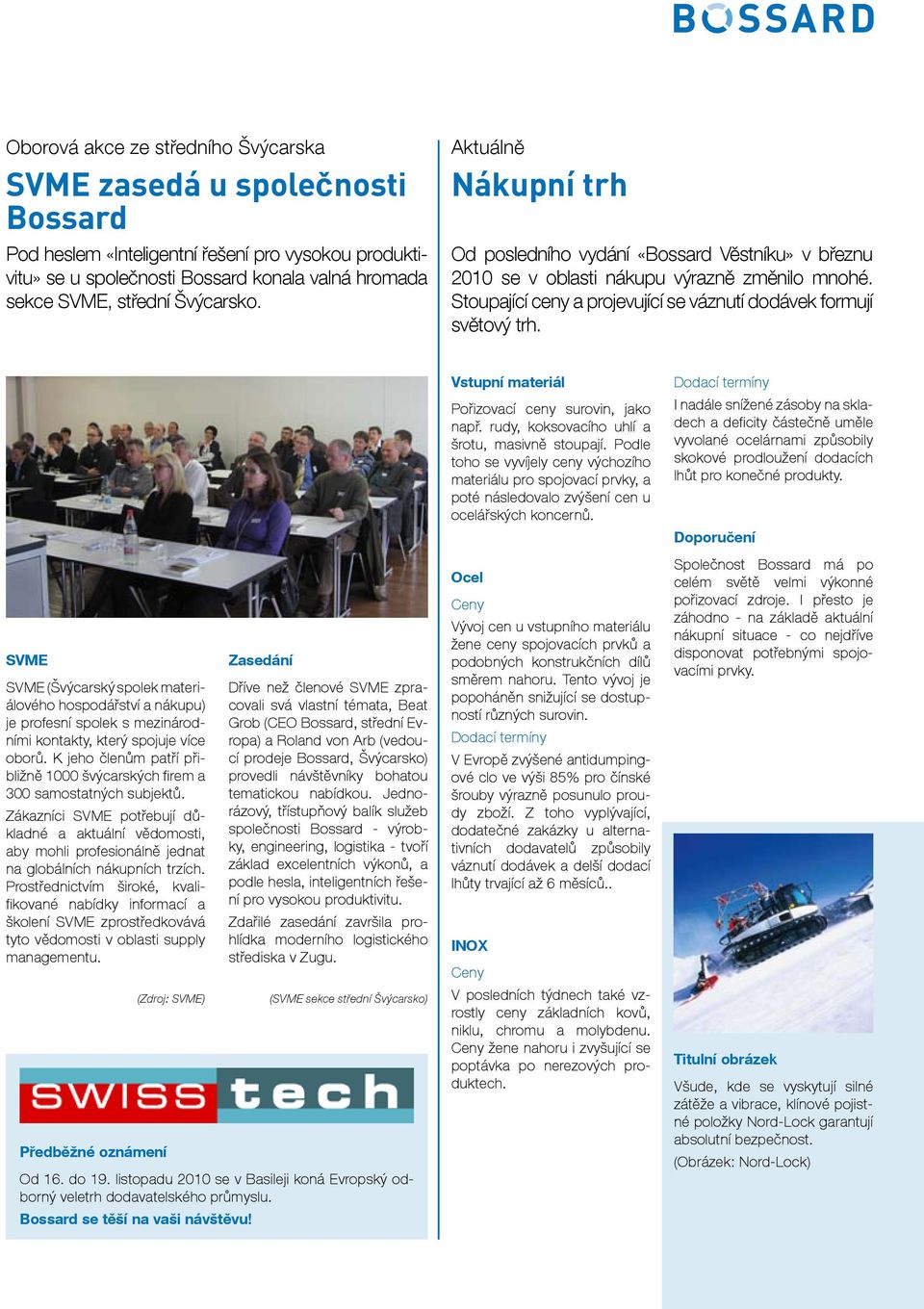

3 Oborová akce ze středního Švýcarska SVME zasedá u společnosti Bossard Pod heslem «Inteligentní řešení pro vysokou produktivitu» se u společnosti Bossard konala valná hromada sekce SVME, střední Švýcarsko. Aktuálně Nákupní trh Od posledního vydání «Bossard Věstníku» v březnu 2010 se v oblasti nákupu výrazně změnilo mnohé. Stoupající ceny a projevující se váznutí dodávek formují světový trh. SVME SVME (Švýcarský spolek materiálového hospodářství a nákupu) je profesní spolek s mezinárodními kontakty, který spojuje více oborů. K jeho členům patří přibližně 1000 švýcarských firem a 300 samostatných subjektů. Zákazníci SVME potřebují důkladné a aktuální vědomosti, aby mohli profesionálně jednat na globálních nákupních trzích. Prostřednictvím široké, kvalifikované nabídky informací a školení SVME zprostředkovává tyto vědomosti v oblasti supply managementu. (Zdroj: SVME) Zasedání Dříve než členové SVME zpracovali svá vlastní témata, Beat Grob (CEO Bossard, střední Evropa) a Roland von Arb (vedoucí prodeje Bossard, Švýcarsko) provedli návštěvníky bohatou tematickou nabídkou. Jednorázový, třístupňový balík služeb společnosti Bossard - výrobky, engineering, logistika - tvoří základ excelentních výkonů, a podle hesla, inteligentních řešení pro vysokou produktivitu. Zdařilé zasedání završila prohlídka moderního logistického střediska v Zugu. (SVME sekce střední Švýcarsko) Předběžné oznámení Od 16. do 19. listopadu 2010 se v Basileji koná Evropský odborný veletrh dodavatelského průmyslu. Bossard se těší na vaši návštěvu! Vstupní materiál Pořizovací ceny surovin, jako např. rudy, koksovacího uhlí a šrotu, masivně stoupají. Podle toho se vyvíjely ceny výchozího materiálu pro spojovací prvky, a poté následovalo zvýšení cen u ocelářských koncernů. Ocel Ceny Vývoj cen u vstupního materiálu žene ceny spojovacích prvků a podobných konstrukčních dílů směrem nahoru. Tento vývoj je popoháněn snižující se dostupností různých surovin. Dodací termíny V Evropě zvýšené antidumpingové clo ve výši 85% pro čínské šrouby výrazně posunulo proudy zboží. Z toho vyplývající, dodatečné zakázky u alternativních dodavatelů způsobily váznutí dodávek a delší dodací lhůty trvající až 6 měsíců.. INOX Ceny V posledních týdnech také vzrostly ceny základních kovů, niklu, chromu a molybdenu. Ceny žene nahoru i zvyšující se poptávka po nerezových produktech. Dodací termíny I nadále snížené zásoby na skladech a deficity částečně uměle vyvolané ocelárnami způsobily skokové prodloužení dodacích lhůt pro konečné produkty. Doporučení Společnost Bossard má po celém světě velmi výkonné pořizovací zdroje. I přesto je záhodno - na základě aktuální nákupní situace - co nejdříve disponovat potřebnými spojovacími prvky. Titulní obrázek Všude, kde se vyskytují silné zátěže a vibrace, klínové pojistné položky Nord-Lock garantují absolutní bezpečnost. (Obrázek: Nord-Lock)

4 Produkty Díly z výkresů Od výkresu k hotovému konstrukčnímu prvku Soustružené a frézované díly Díly tvářené za tepla/studena Je-li požadována maximální přesnost, co nejmenší tolerance a nejkomplikovanější tvary, často se doporučuje třískové obrábění soustružením, frézováním a vrtáním. Tyto postupy jsou vhodné pro prototypy, malé a velké série. Díly jsou podle požadavků na toleranci, tvaru a přání zákazníků vyráběny na standardních automatických soustruzích, jednovřetenových nebo několikavřetenových strojích CNC či na zakružovacích impulzních strojích. všechny obrobitelné oceli, včetně implantačních ocelí nekovy a plasty speciální oceli rozměry: průměr od 0,8 mm do 600 mm délky od 2 mm do 650 mm od 1 do 500'000 kusů, podle druhu dílu a v závislosti na typu stroje Materiál, geometrický tvar, výrobní tolerance a podobná zadání rozhodují, zda lze součást stroje vyrobit v rámci úsporného a hospodárného protlačování. Díly tvářené za studena: oceli pro lisování za studena uhlíkové oceli nerezové oceli A2, A4 hliník, titan mosaz Speciální oceli na požádání Díly podobající se šroubům, matice, vícestupňové díly od do kusů nebo více, podle tvaru dílu a velikosti. Díly tvářené za tepla Všechny běžné materiály včetně ušlechtilých ocelí odolných vůči rezavění a kyselinám a zvláštní materiály, jako např. Nymonic, na požádání. Od 1 do 500'000 kusů, podle tvaru dílu a velikosti.

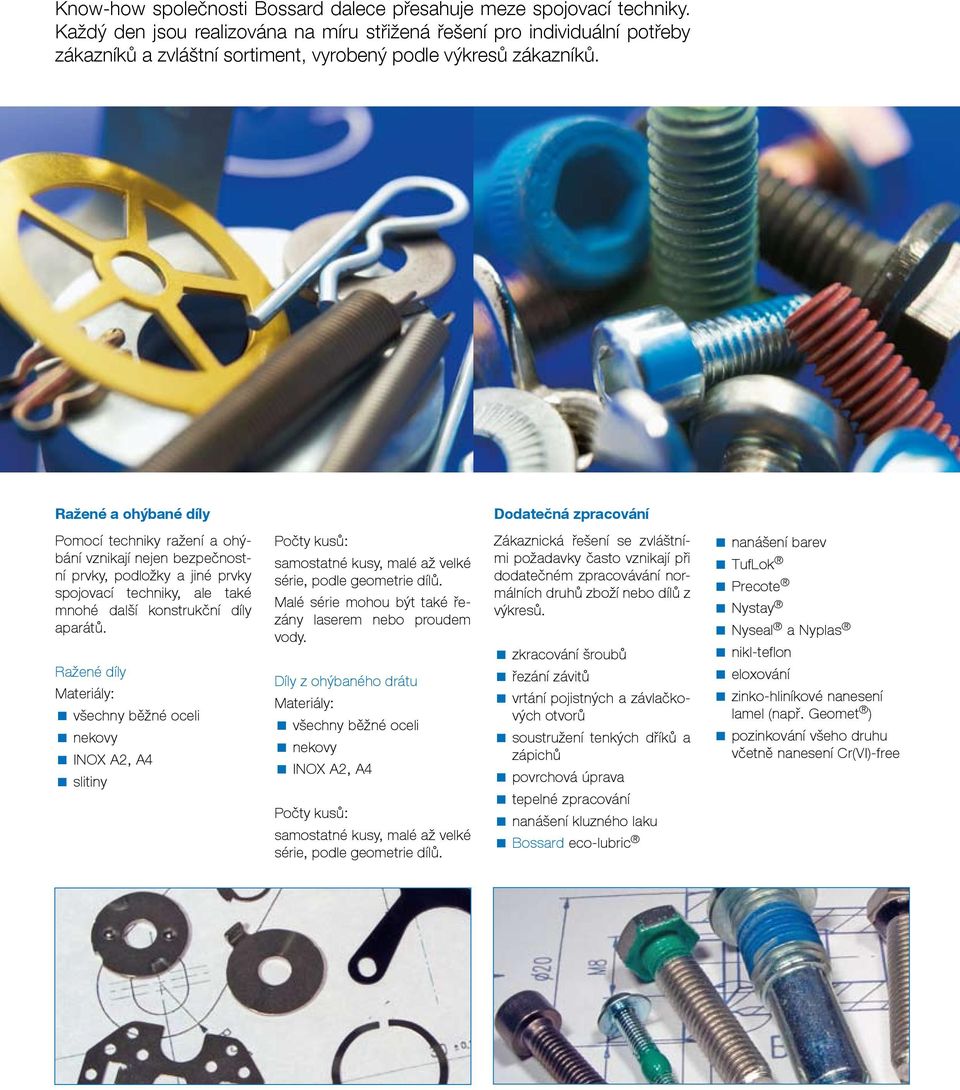

5 Know-how společnosti Bossard dalece přesahuje meze spojovací techniky. Každý den jsou realizována na míru střižená řešení pro individuální potřeby zákazníků a zvláštní sortiment, vyrobený podle výkresů zákazníků. Ražené a ohýbané díly Dodatečná zpracování Pomocí techniky ražení a ohýbání vznikají nejen bezpečnostní prvky, podložky a jiné prvky spojovací techniky, ale také mnohé další konstrukční díly aparátů. Ražené díly všechny běžné oceli nekovy INOX A2, A4 slitiny samostatné kusy, malé až velké série, podle geometrie dílů. Malé série mohou být také řezány laserem nebo proudem vody. Díly z ohýbaného drátu všechny běžné oceli nekovy INOX A2, A4 samostatné kusy, malé až velké série, podle geometrie dílů. Zákaznická řešení se zvláštními požadavky často vznikají při dodatečném zpracovávání normálních druhů zboží nebo dílů z výkresů. zkracování šroubů řezání závitů vrtání pojistných a závlačkových otvorů soustružení tenkých dříků a zápichů povrchová úprava tepelné zpracování nanášení kluzného laku Bossard eco-lubric nanášení barev TufLok Precote Nystay Nyseal a Nyplas nikl-teflon eloxování zinko-hliníkové nanesení lamel (např. Geomet ) pozinkování všeho druhu včetně nanesení Cr(VI)-free

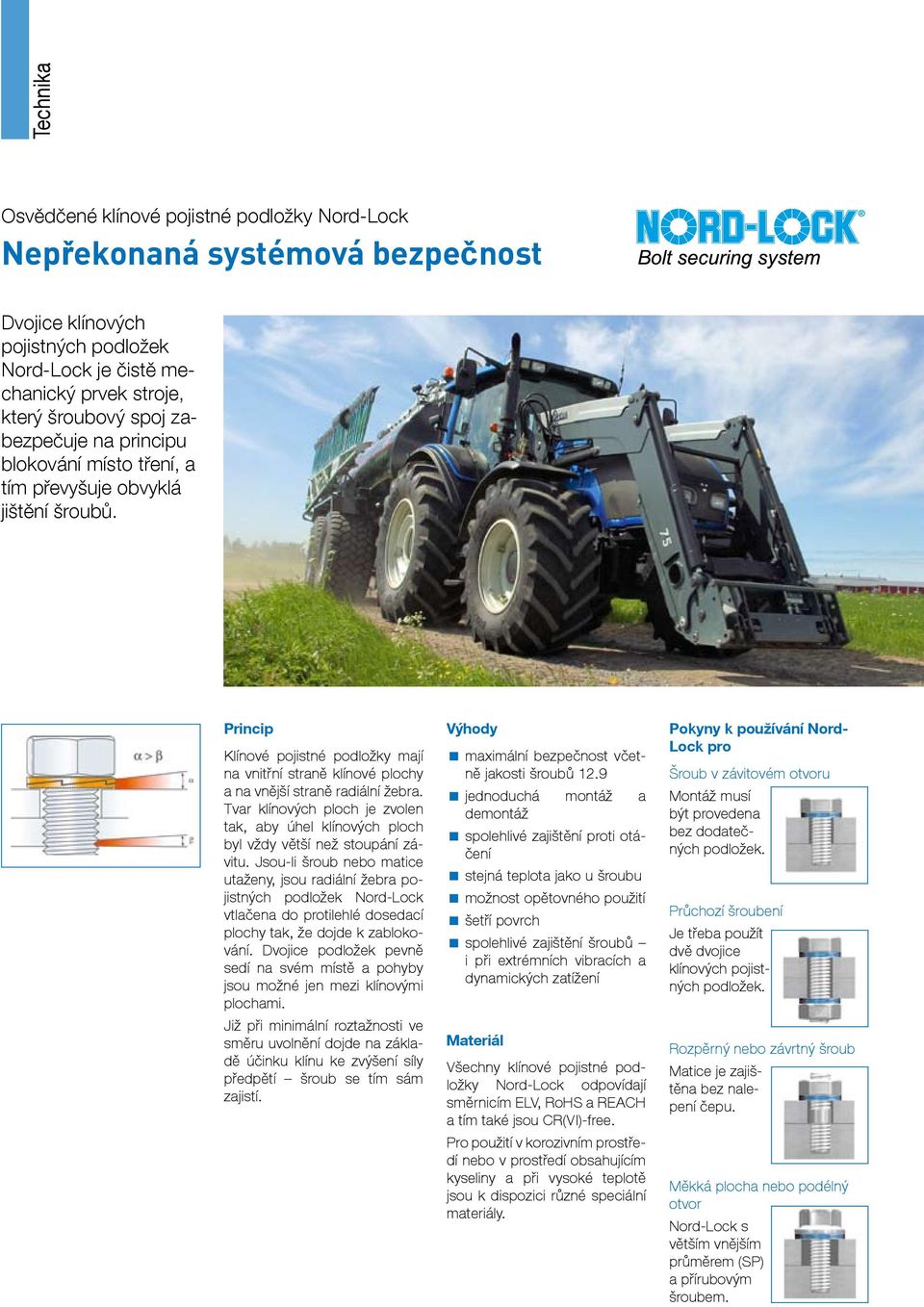

6 Technika Osvědčené klínové pojistné podložky Nord-Lock Nepřekonaná systémová bezpečnost Dvojice klínových pojistných podložek Nord-Lock je čistě mechanický prvek stroje, který šroubový spoj zabezpečuje na principu blokování místo tření, a tím převyšuje obvyklá jištění šroubů. Princip Klínové pojistné podložky mají na vnitřní straně klínové plochy a na vnější straně radiální žebra. Tvar klínových ploch je zvolen tak, aby úhel klínových ploch byl vždy větší než stoupání závitu. Jsou-li šroub nebo matice utaženy, jsou radiální žebra pojistných podložek Nord-Lock vtlačena do protilehlé dosedací plochy tak, že dojde k zablokování. Dvojice podložek pevně sedí na svém místě a pohyby jsou možné jen mezi klínovými plochami. Již při minimální roztažnosti ve směru uvolnění dojde na základě účinku klínu ke zvýšení síly předpětí šroub se tím sám zajistí. Výhody maximální bezpečnost včetně jakosti šroubů 12.9 jednoduchá montáž a demontáž spolehlivé zajištění proti otáčení stejná teplota jako u šroubu možnost opětovného použití šetří povrch spolehlivé zajištění šroubů i při extrémních vibracích a dynamických zatížení Materiál Všechny klínové pojistné podložky Nord-Lock odpovídají směrnicím ELV, RoHS a REACH a tím také jsou CR(VI)-free. Pro použití v korozivním prostředí nebo v prostředí obsahujícím kyseliny a při vysoké teplotě jsou k dispozici různé speciální materiály. Pokyny k používání Nord- Lock pro Šroub v závitovém otvoru Montáž musí být provedena bez dodatečných podložek. Průchozí šroubení Je třeba použít dvě dvojice klínových pojistných podložek. Rozpěrný nebo závrtný šroub Matice je zajištěna bez nalepení čepu. Měkká plocha nebo podélný otvor Nord-Lock s větším vnějším průměrem (SP) a přírubovým šroubem.

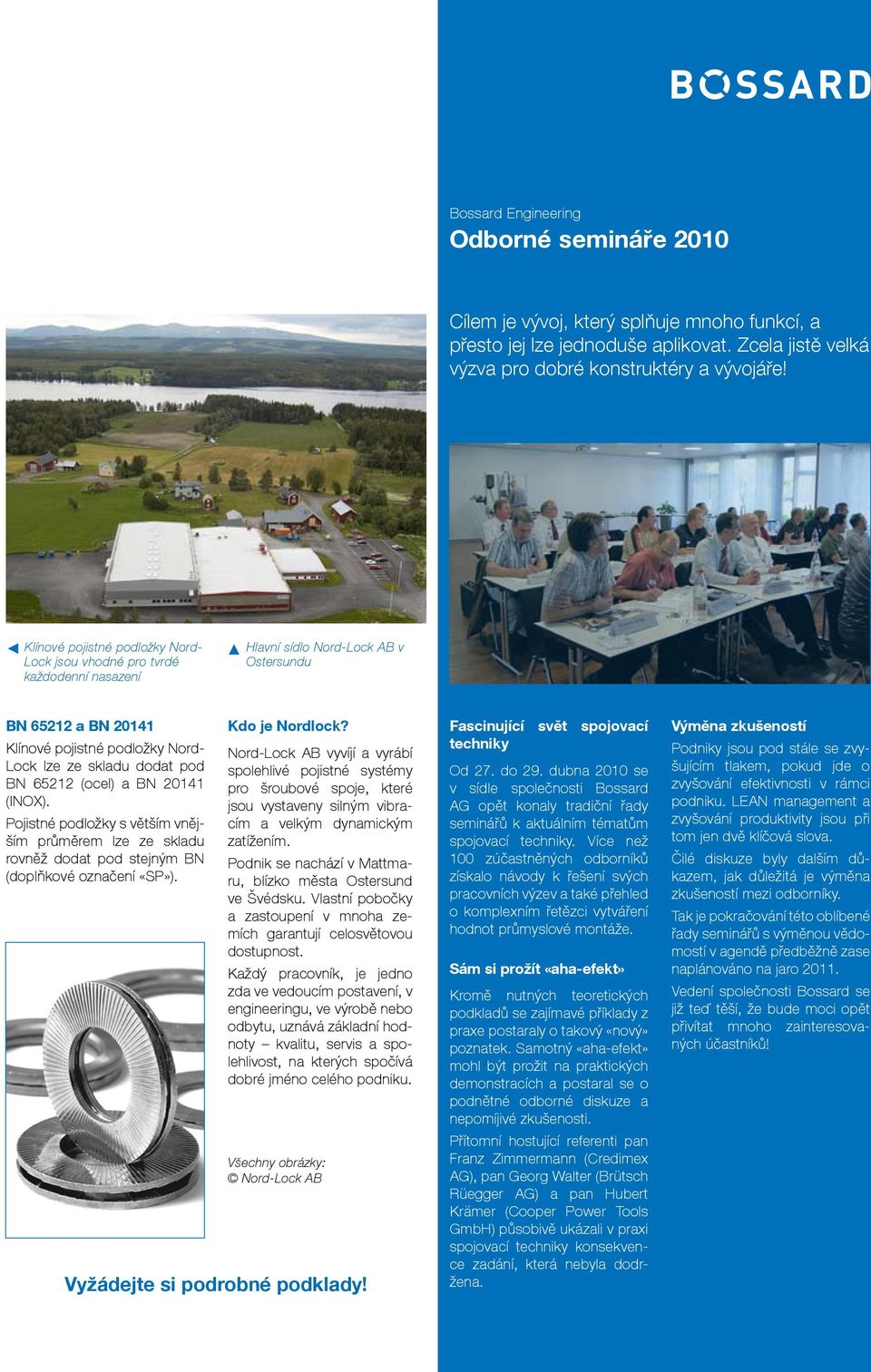

7 Bossard Engineering Odborné semináře 2010 Cílem je vývoj, který splňuje mnoho funkcí, a přesto jej lze jednoduše aplikovat. Zcela jistě velká výzva pro dobré konstruktéry a vývojáře! Klínové pojistné podložky Nord- Lock jsou vhodné pro tvrdé každodenní nasazení Hlavní sídlo Nord-Lock AB v Ostersundu BN a BN Klínové pojistné podložky Nord- Lock lze ze skladu dodat pod BN (ocel) a BN (INOX). Pojistné podložky s větším vnějším průměrem lze ze skladu rovněž dodat pod stejným BN (doplňkové označení «SP»). Kdo je Nordlock? Nord-Lock AB vyvíjí a vyrábí spolehlivé pojistné systémy pro šroubové spoje, které jsou vystaveny silným vibracím a velkým dynamickým zatížením. Podnik se nachází v Mattmaru, blízko města Ostersund ve Švédsku. Vlastní pobočky a zastoupení v mnoha zemích garantují celosvětovou dostupnost. Každý pracovník, je jedno zda ve vedoucím postavení, v engineeringu, ve výrobě nebo odbytu, uznává základní hodnoty kvalitu, servis a spolehlivost, na kterých spočívá dobré jméno celého podniku. Všechny obrázky: Nord-Lock AB Vyžádejte si podrobné podklady! Fascinující svět spojovací techniky Od 27. do 29. dubna 2010 se v sídle společnosti Bossard AG opět konaly tradiční řady seminářů k aktuálním tématům spojovací techniky. Více než 100 zúčastněných odborníků získalo návody k řešení svých pracovních výzev a také přehled o komplexním řetězci vytváření hodnot průmyslové montáže. Sám si prožít «aha-efekt» Kromě nutných teoretických podkladů se zajímavé příklady z praxe postaraly o takový «nový» poznatek. Samotný «aha-efekt» mohl být prožit na praktických demonstracích a postaral se o podnětné odborné diskuze a nepomíjivé zkušenosti. Přítomní hostující referenti pan Franz Zimmermann (Credimex AG), pan Georg Walter (Brütsch Rüegger AG) a pan Hubert Krämer (Cooper Power Tools GmbH) působivě ukázali v praxi spojovací techniky konsekvence zadání, která nebyla dodržena. Výměna zkušeností Podniky jsou pod stále se zvyšujícím tlakem, pokud jde o zvyšování efektivnosti v rámci podniku. LEAN management a zvyšování produktivity jsou při tom jen dvě klíčová slova. Čilé diskuze byly dalším důkazem, jak důležitá je výměna zkušeností mezi odborníky. Tak je pokračování této oblíbené řady seminářů s výměnou vědomostí v agendě předběžně zase naplánováno na jaro Vedení společnosti Bossard se již teď těší, že bude moci opět přivítat mnoho zainteresovaných účastníků!

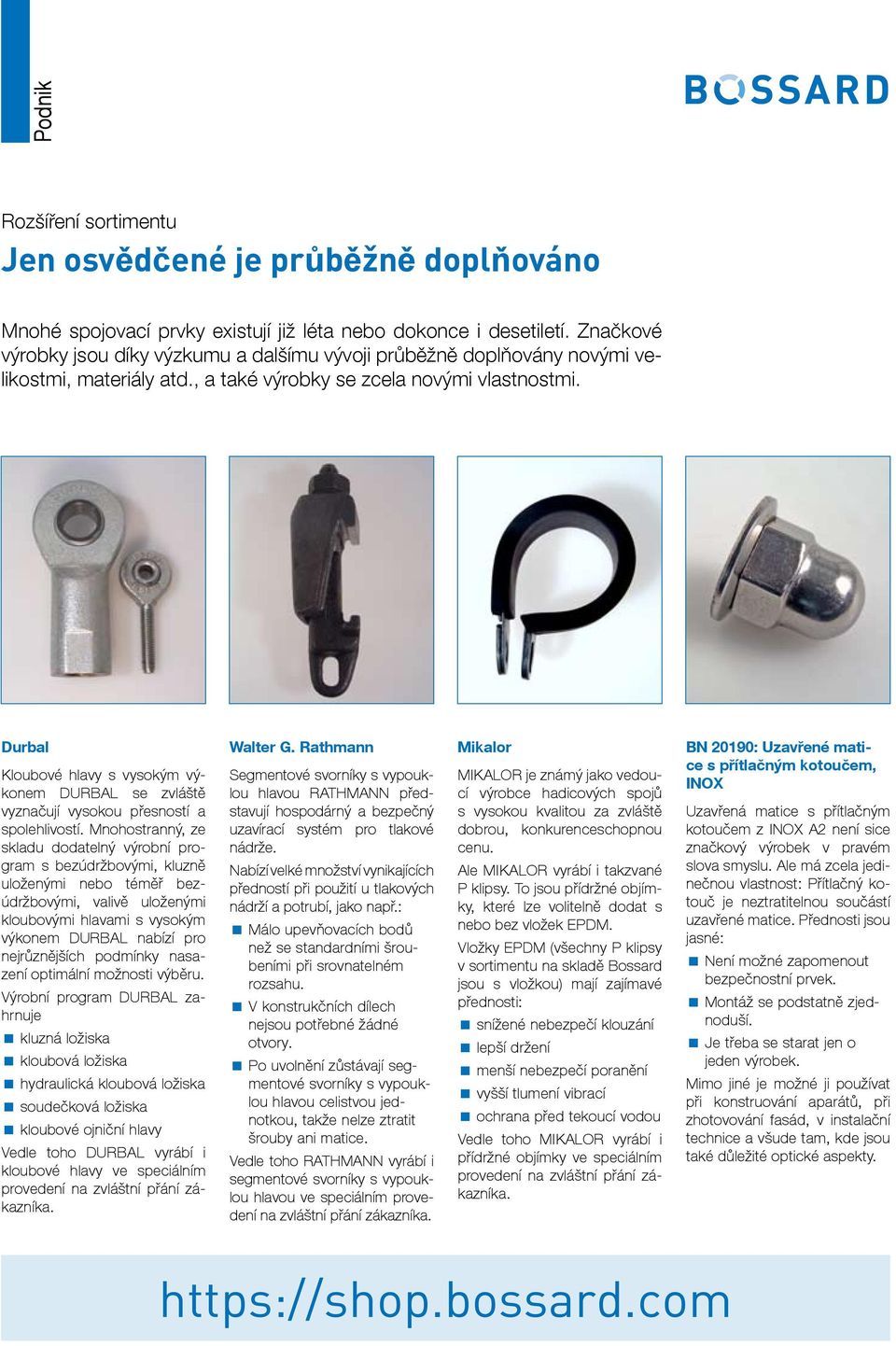

8 Podnik Rozšíření sortimentu Jen osvědčené je průběžně doplňováno Mnohé spojovací prvky existují již léta nebo dokonce i desetiletí. Značkové výrobky jsou díky výzkumu a dalšímu vývoji průběžně doplňovány novými velikostmi, materiály atd., a také výrobky se zcela novými vlastnostmi. Durbal Kloubové hlavy s vysokým výkonem DURBAL se zvláště vyznačují vysokou přesností a spolehlivostí. Mnohostranný, ze skladu dodatelný výrobní program s bezúdržbovými, kluzně uloženými nebo téměř bezúdržbovými, valivě uloženými kloubovými hlavami s vysokým výkonem DURBAL nabízí pro nejrůznějších podmínky nasazení optimální možnosti výběru. Výrobní program DURBAL zahrnuje kluzná ložiska kloubová ložiska hydraulická kloubová ložiska soudečková ložiska kloubové ojniční hlavy Vedle toho DURBAL vyrábí i kloubové hlavy ve speciálním provedení na zvláštní přání zákazníka. Walter G. Rathmann Segmentové svorníky s vypouklou hlavou RATHMANN představují hospodárný a bezpečný uzavírací systém pro tlakové nádrže. Nabízí velké množství vynikajících předností při použití u tlakových nádrží a potrubí, jako např.: Málo upevňovacích bodů než se standardními šroubeními při srovnatelném rozsahu. V konstrukčních dílech nejsou potřebné žádné otvory. Po uvolnění zůstávají segmentové svorníky s vypouklou hlavou celistvou jednotkou, takže nelze ztratit šrouby ani matice. Vedle toho RATHMANN vyrábí i segmentové svorníky s vypouklou hlavou ve speciálním provedení na zvláštní přání zákazníka. Mikalor MIKALOR je známý jako vedoucí výrobce hadicových spojů s vysokou kvalitou za zvláště dobrou, konkurenceschopnou cenu. Ale MIKALOR vyrábí i takzvané P klipsy. To jsou přídržné objímky, které lze volitelně dodat s nebo bez vložek EPDM. Vložky EPDM (všechny P klipsy v sortimentu na skladě Bossard jsou s vložkou) mají zajímavé přednosti: snížené nebezpečí klouzání lepší držení menší nebezpečí poranění vyšší tlumení vibrací ochrana před tekoucí vodou Vedle toho MIKALOR vyrábí i přídržné objímky ve speciálním provedení na zvláštní přání zákazníka. BN 20190: Uzavřené matice s přítlačným kotoučem, INOX Uzavřená matice s přítlačným kotoučem z INOX A2 není sice značkový výrobek v pravém slova smyslu. Ale má zcela jedinečnou vlastnost: Přítlačný kotouč je neztratitelnou součástí uzavřené matice. Přednosti jsou jasné: Není možné zapomenout bezpečnostní prvek. Montáž se podstatně zjednoduší. Je třeba se starat jen o jeden výrobek. Mimo jiné je možné ji používat při konstruování aparátů, při zhotovování fasád, v instalační technice a všude tam, kde jsou také důležité optické aspekty.
