AquaFast. Světlosti 355 mm až DN 450 mm NOVÝ. Velká světlost. Skutečná úspora času pro spoje na PE potrubí

Transkript

1 NOVÝ AquaFast Velká světlost Světlosti 355 mm až DN 450 mm Skutečná úspora času pro spoje na PE potrubí Velké světlosti AquaFast mohou snížit vaše zásoby až o 75 % Průkopníci v řešení potrubních spojů

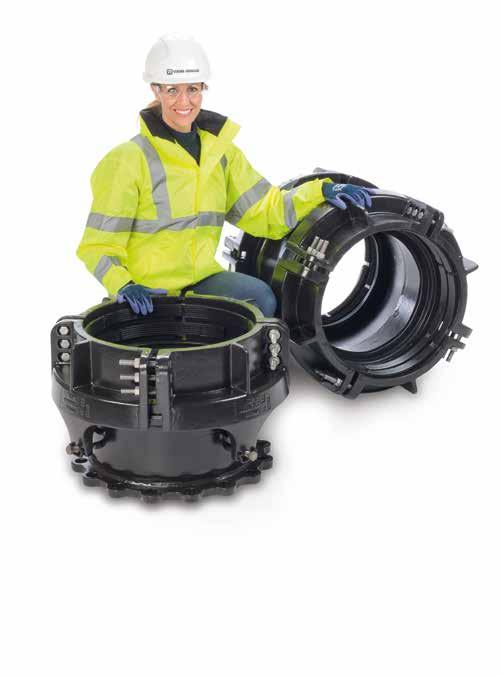

2 AquaFast Spojky a Přírubové Adaptéry 355 mm až 450 mm Stručný přehled Určeno pro zjednodušenou a spolehlivou montáž ve výkopu za každého počasí. Snadná montáž AquaFast velké světlosti se rychle a snadno instaluje a poskytuje alternativní řešení k elektrotvarovkám a svařování na tupo za všech povětrnostních a výkopových podmínek. Jedná se o jednoduchou montáž s minimálním počtem šroubů a bez potřeby vnitřní opěrné vložky nebo nákladných výkopových vybavení. Kvalita Na tomto inovativním výrobku, který je navržen a vyráběn podle systému jakosti BS EN ISO 9001 a požadavků Britských a Evropských vodárenských nařízení, jsou patenty čekající na vyřízení. Snížené skladové zásoby Plná protikorozní ochrana Barva Rilsan Nylon 11 se schválením WRAS poskytuje vynikající odolnost proti korozi a poškození úderem, abrazí, vlivem počasí a chemikáliemi. Odolnost proti vysunutí Zlepšený jistící mechanismus nabízí zajištění koncového zatížení, odolávající vysunutí potrubí, umožňující spojce a přírubovému adaptéru vhodnost použítí v klimatických oblastech s teplotním rozsahem od -20 C až do 60 C. AquaFast byl navržen tak, aby splnil požadavky EN 12842, WIS Typ 2 a ISO (nahrazuje ISO ) A nyní pouze 10 světlostí pokryje řadu více SDR, nabízejí výrazné snížení tradičního skladování a umožňují distributorům a vodárenským společnostem mít jen ty zásoby, které by pokryly veškeré možnosti se skladovou dostupností. Inovativní konstrukce ideální pro oválná potrubí AquaFast od Viking Johnson má velkou toleranci pro montáž na oválném potrubí negující potřebu použití nákladných a časově náročných zkružovacích objímek. Potrubní materiál Řada Viking Johnson AquaFast

3 NEVYŽADUJE ŽÁDNÉ SPECIÁLNÍ INSTALAČNÍ NÁSTROJE - ANI MOMENTOVÝ KLÍČ MINIMÁLNÍ POČET ŠROUBŮ PRO UTAŽENÍ NENÍ VYŽADOVÁNA VNITŘNÍ OPĚRNÁ VLOŽKA JEDNA VELIKOST JE VHODNÁ PRO VÍCENÁSOBNÉ SDR (SDR 11, 17 A 17,6) ROZŠÍŘENÝ NOVÝ ROZSAH 355 MM AŽ 450 MM SPOJKY A PŘÍRUBOVÉ ADAPTÉRY RYCHLÁ A SNADNÁ MONTÁŽ NA OVÁLNÝCH TRUBKÁCH VYLEPŠENÉ JIŠTĚNÍ Pro spoje na PE potrubí Průměr 355 mm až 450 mm Telefon: +44 (0)

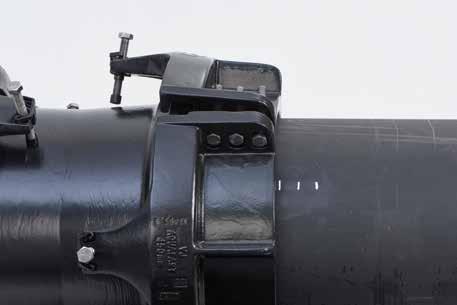

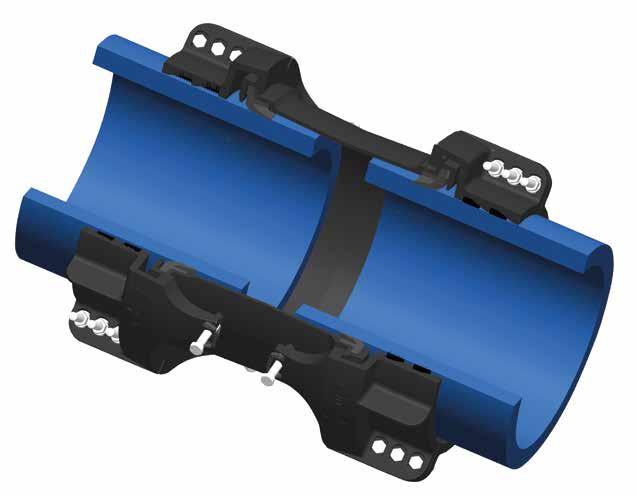

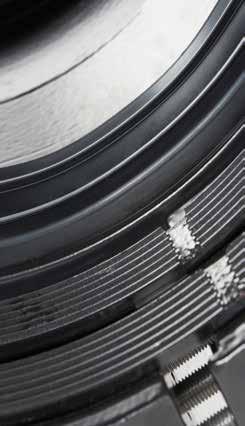

4 Konstrukční výhody výrobku Inovativní jištění Vylepšený jistící mechanismus nabízí Typ 2 zajištění koncového zatížení odolávající vysunutí potrubí. Protikorozní ochrana Všechny litinové díly jsou plně pokryty Černým Rilsan Nylon 11, který má vynikající odolnost proti úderu, abrazi, vlivům počasí a chemikáliím, jakož i dobrou termální stabilitu a flexibilitu k hrubému zacházení na místě montáže. Doraz Správná montáž je vizuálně potvrzena kontaktem mezi jednotlivými třmeny kov na kov. Středící funkce Středící šrouby jsou k dispozici kolem výrobku a umožňují správné usazení během montáže. Výhody pro zákazníka Použití pro opravy bez vnitřího omezení, ideální pro kanalizace. Vhodné pro potrubní spoje ve vlhkých/zatopených podmínkách a pro nadzemní použití. Bez požadavku na vnitřní opěrnou vložku, momentový klíč nebo další speciální vybavení v místě montáže. Snadné vystředění na potrubí. Snížené zásoby jeden výrobek může spojit jednu světlost s běžnými SDR (11 a 17/17,6). 5O let očekávané konstrukční životnosti. Opakované použití pro opakovanou montáž nejsou vyžadovány žádné náhradní díly. Šetří čas a námahu, jelikož se pro výběr správné spojky musí pouze identifikovat světlost PE potrubí. Spojka je dodána plně smontovaná. Minimální počet šroubů pro utažení.

5 Specifikace Spojka Přírubový Adaptér Spojky (Vhodné pro SDR 11, 17 a 17,6) Jmenovitá světlost Pracovní tlak (voda) bar Velikost šroubu prům. x délka Hloubka vsunutí (mm) Usazovací spára (na základě střední hloubky vsunutí) Vnější rozměry (mm) Vnější průměr (A) Střed Instalovaný Neinstalovaný Hmotnost (kg) M16 x Délka (L) M16 x M16 x Flange Adaptors (Suitable for pipe SDR s 11, 17 & 17.6) Jmenovitá světlost Vrtání příruby Pracovní tlak (voda) bar Velikost šroubu prům. x délka Hloubka vsunutí (mm) Usazovací spára (na základě střední hloubky vsunutí) Vnější průměr (A) Min Střed Max Instalovaný Neinstalovaný Vnější rozměry (mm) Délka (L) Vnější průměr příruby (B) Tloušťka příruby (T) Hmotnost (kg) PN10, M16 x PN10, M16 x PN10, M16 x PN10, M16 x PN10, M16 x PN10, M16 x PN10, M16 x Spojky a přírubové adaptéry AquaFast jsou rovněž k dispozici ve stětlostech 63 mm až 315 mm pro spoje PE a PVC potrubí podrobnosti na internetových stránkách nebo v technickém listu. Materiály a Související Normy Těleso příruby, středový díl, třmeny a jistící kroužek Tvárná litina dle BS EN 1563 Symbol EN-GJS Šrouby Nerezová ocel dle BS EN ISO třída A2-70 Matice Nerezová ocel dle BS EN ISO třída A4-80 Podložky Nerezová ocel dle BS1449: Part 2:1983 třída 304S15 Těsnění EPDM třída E dle BS EN 681-1:1996 Typ WA v seznamu WRAS Schválení Všechny materiály v kontaktu s vodou schváleny pro použití na pitnou vodu (WRAS) Systém řízení ochrany životního prostředí dle ISO Povrchová ochrana Litinové/kovové díly (Těleso příruby, středový díl a třmeny) jsou povrchově upraveny nátěrem Rilsan Nylon 11 dle WIS (Část 1) Litinové/kovové díly (Jistící kroužek) Elektroforézní nátěr Šrouby Vrstva suchého maziva Matice Geomet nátěr Technické Parametry Maximální pracovní tlak 16barů Maximální zkušební tlak 24 barů Splňuje požadavky BS EN 12842, WIS (Typ 2) a ISO Vhodné pro PE80 a PE100 Tloušťka PE potrubí SDR 11 a 17/17,6 Rozsah provozní teploty (-20 C to 60 C) Byla vynaložena veškerá snaha k zajištění přesných informací obsažených v této publikaci v čase jejího vydání. Crane Ltd nepřebírá žádnou zodpovědnost nebo právní odpovědnost za typografické chyby nebo opomenutí nebo za jakýkoli mylný výklad těchto informací z této publikace a vyhrazuje si právo změny bez oznámení. Telefon: +44 (0)

6 Distributor WILBURY WAY HITCHIN, HERTFORDSHIRE SG4 0UD. UNITED KINGDOM TELEPHONE: +44 (0) FAX: +44 (0) ISO EMS Navržen a vyráběn v systému řízení kvality certifikovaným dle BS EN ISO Systém řízení ochrany životního prostředí dle ISO Kompletní pravidla a podmínky naleznete na našich internetových stránkách. ISO 9001 FM Ko návštěvě naší video kknihovny jděte na: Byla vynaložena veškerá snaha k zajištění přesných informací obsažených v této publikaci v čase jejího vydání. Crane Ltd nepřebírá žádnou zodpovědnost nebo právní odpovědnost za typografické chyby nebo opomenutí nebo za jakýkoli mylný výklad těchto informací z této publikace a vyhrazuje si právo změny bez oznámení. DR9177_30_04_2017_CZ Průkopníci v řešení potrubních spojů
