F Technická zpráva

Transkript

1

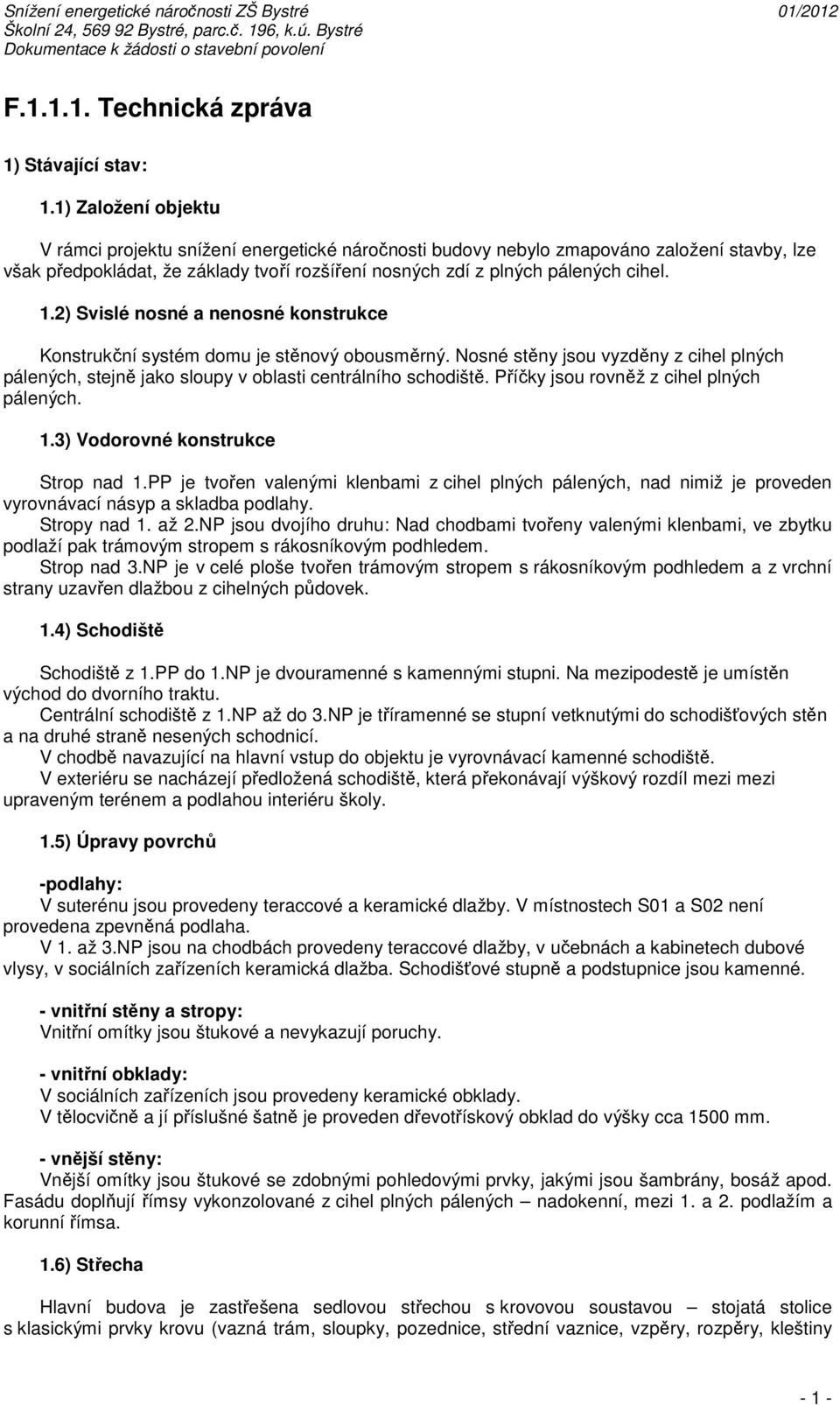

2 F Technická zpráva 1) Stávající stav: 1.1) Založení objektu V rámci projektu snížení energetické náročnosti budovy nebylo zmapováno založení stavby, lze však předpokládat, že základy tvoří rozšíření nosných zdí z plných pálených cihel. 1.2) Svislé nosné a nenosné konstrukce Konstrukční systém domu je stěnový obousměrný. Nosné stěny jsou vyzděny z cihel plných pálených, stejně jako sloupy v oblasti centrálního schodiště. Příčky jsou rovněž z cihel plných pálených. 1.3) Vodorovné konstrukce Strop nad 1.PP je tvořen valenými klenbami z cihel plných pálených, nad nimiž je proveden vyrovnávací násyp a skladba podlahy. Stropy nad 1. až 2.NP jsou dvojího druhu: Nad chodbami tvořeny valenými klenbami, ve zbytku podlaží pak trámovým stropem s rákosníkovým podhledem. Strop nad 3.NP je v celé ploše tvořen trámovým stropem s rákosníkovým podhledem a z vrchní strany uzavřen dlažbou z cihelných půdovek. 1.4) Schodiště Schodiště z 1.PP do 1.NP je dvouramenné s kamennými stupni. Na mezipodestě je umístěn východ do dvorního traktu. Centrální schodiště z 1.NP až do 3.NP je tříramenné se stupní vetknutými do schodišťových stěn a na druhé straně nesených schodnicí. V chodbě navazující na hlavní vstup do objektu je vyrovnávací kamenné schodiště. V exteriéru se nacházejí předložená schodiště, která překonávají výškový rozdíl mezi mezi upraveným terénem a podlahou interiéru školy. 1.5) Úpravy povrchů -podlahy: V suterénu jsou provedeny teraccové a keramické dlažby. V místnostech S01 a S02 není provedena zpevněná podlaha. V 1. až 3.NP jsou na chodbách provedeny teraccové dlažby, v učebnách a kabinetech dubové vlysy, v sociálních zařízeních keramická dlažba. Schodišťové stupně a podstupnice jsou kamenné. - vnitřní stěny a stropy: Vnitřní omítky jsou štukové a nevykazují poruchy. - vnitřní obklady: V sociálních zařízeních jsou provedeny keramické obklady. V tělocvičně a jí příslušné šatně je proveden dřevotřískový obklad do výšky cca 1500 mm. - vnější stěny: Vnější omítky jsou štukové se zdobnými pohledovými prvky, jakými jsou šambrány, bosáž apod. Fasádu doplňují římsy vykonzolované z cihel plných pálených nadokenní, mezi 1. a 2. podlažím a korunní římsa. 1.6) Střecha Hlavní budova je zastřešena sedlovou střechou s krovovou soustavou stojatá stolice s klasickými prvky krovu (vazná trám, sloupky, pozednice, střední vaznice, vzpěry, rozpěry, kleštiny - 1 -

3 ve dvou úrovních a pásky). V průčelí objektu je proveden vikýř. Schodišťový prostor je kryt pultovou střechou. Střecha tělocvičny je rovněž tvořena krovovou soustavou stojatá stolice (vazný trám, sloupky, pozednice, střední vaznice, pásky a kleštiny). Na západní straně se nachází přístřešek nad vchodem do bytu školníka. 1.7) Tepelné izolace Vzhledem ke stáří objektu nejsou ve stávajícím stavu řešeny tepelné izolace. 1.8) Hydroizolace, izolace proti radonu Vzhledem ke stáří objektu lze předpokládat nevyhovující hydroizolace spodní stavby, což potvrzuje rovněž vzlínající vlhkost na fasádě v kontaktu s terénem. 1.9) Výplně otvorů Ve stávajícím stavu jsou přítomna dvojitá dřevěná okna s jednoduchým zasklením v nadzemních podlažích, v 1.PP pak dřevěné jednoduché. 1.10) Klempířské výrobky Klempířské výrobky jsou provedeny z ocelového plechu opatřeného nátěrem. Řadí se k nim plechová střešní krytina pultové střechy nad schodišťovým prostorem, oplechování parapetů oken a říms, okapové žlaby, svody apod. 1.11) Zámečnické výrobky Mezi zámečnické výrobky se řadí vnitřní litinová zábradlí, mříže v 1.PP (šatny) a ochranné konstrukce oken v tělocvičně. 1.12) Skladby konstrukcí S01 SKLADBA STROPU NAD 3.NP CIHELNÁ DLAŽBA - PŮDOVKY ŠKVÁROVÝ NÁSYP DŘEVĚNÝ ZÁKLOP VZDUCHOVÁ MEZERA MEZI TRÁMY A RÁKOSNÍKY DŘEVĚNÝ PODHLED NA RÁKOSNÍCÍCH ŠTUKOVÁ OMÍTKA NA RÁKOSU S02 SKLADBA STROPU NAD 1.PP DLAŽBA (NA CHODBÁCH), DUBOVÉ VLYSY (UČEBNY) ŠKVÁROVÝ NÁSYP CIHELNÁ KLENBA Z CIHEL PLNÝCH PÁLENÝCH S03 SKLADBA PODLAHY V TĚLOCVIČNĚ NA TERÉNU DŘEVĚNÁ SPORTOVNÍ PODLAHA ŠTĚRKOVÝ PODSYP ROSTLÝ TERÉN S04 SKLADBA PODLAHY 1.NP NA TERÉNU DLAŽBA ŠTĚRKOVÝ PODSYP ROSTLÝ TERÉN 40 mm 415 mm mm

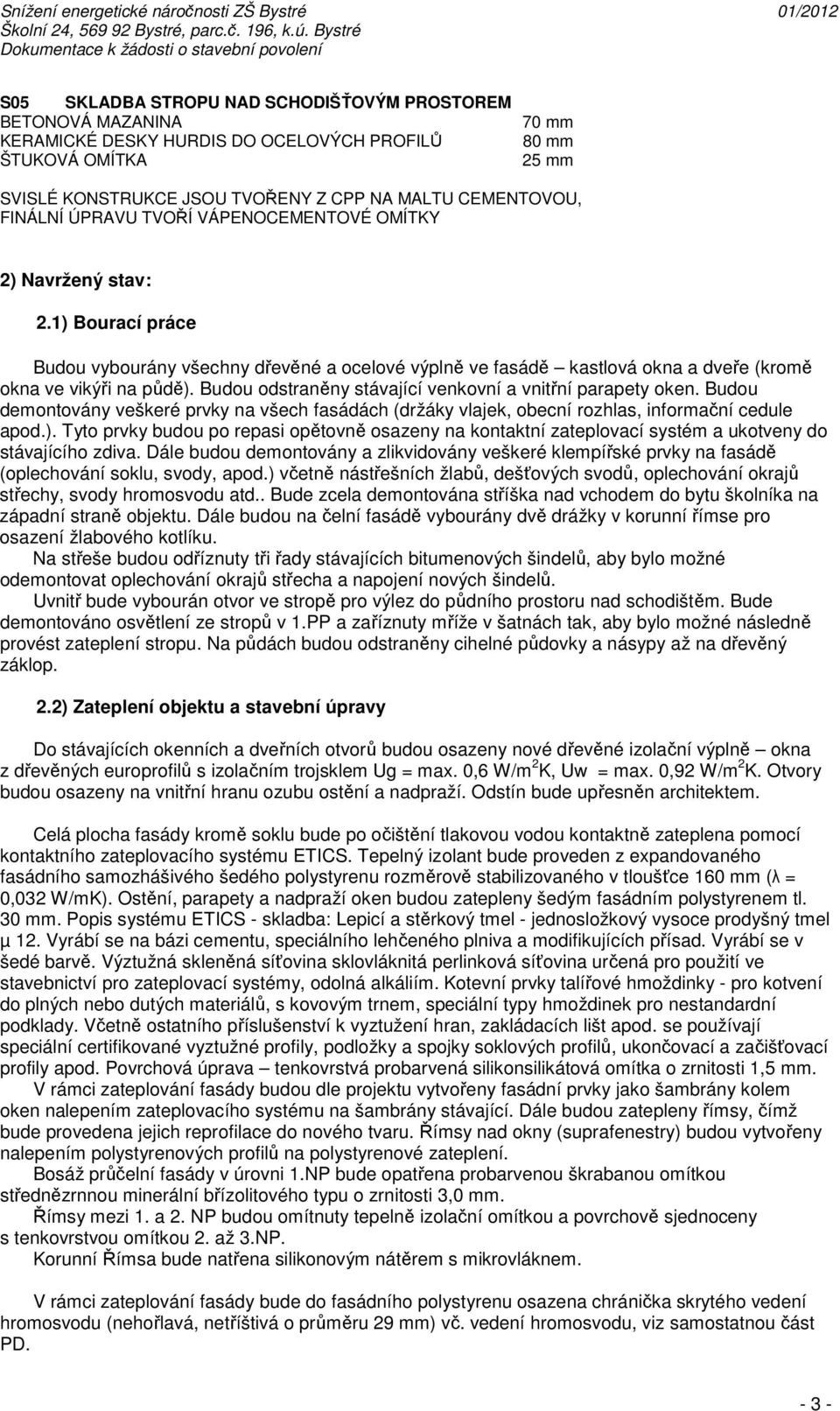

4 S05 SKLADBA STROPU NAD SCHODIŠŤOVÝM PROSTOREM KERAMICKÉ DESKY HURDIS DO OCELOVÝCH PROFILŮ ŠTUKOVÁ OMÍTKA 70 mm 80 mm SVISLÉ KONSTRUKCE JSOU TVOŘENY Z CPP NA MALTU CEMENTOVOU, FINÁLNÍ ÚPRAVU TVOŘÍ VÁPENOCEMENTOVÉ OMÍTKY 2) Navržený stav: 2.1) Bourací práce Budou vybourány všechny dřevěné a ocelové výplně ve fasádě kastlová okna a dveře (kromě okna ve vikýři na půdě). Budou odstraněny stávající venkovní a vnitřní parapety oken. Budou demontovány veškeré prvky na všech fasádách (držáky vlajek, obecní rozhlas, informační cedule apod.). Tyto prvky budou po repasi opětovně osazeny na kontaktní zateplovací systém a ukotveny do stávajícího zdiva. Dále budou demontovány a zlikvidovány veškeré klempířské prvky na fasádě (oplechování soklu, svody, apod.) včetně nástřešních žlabů, dešťových svodů, oplechování okrajů střechy, svody hromosvodu atd.. Bude zcela demontována stříška nad vchodem do bytu školníka na západní straně objektu. Dále budou na čelní fasádě vybourány dvě drážky v korunní římse pro osazení žlabového kotlíku. Na střeše budou odříznuty tři řady stávajících bitumenových šindelů, aby bylo možné odemontovat oplechování okrajů střecha a napojení nových šindelů. Uvnitř bude vybourán otvor ve stropě pro výlez do půdního prostoru nad schodištěm. Bude demontováno osvětlení ze stropů v 1.PP a zaříznuty mříže v šatnách tak, aby bylo možné následně provést zateplení stropu. Na půdách budou odstraněny cihelné půdovky a násypy až na dřevěný záklop. 2.2) Zateplení objektu a stavební úpravy Do stávajících okenních a dveřních otvorů budou osazeny nové dřevěné izolační výplně okna z dřevěných europrofilů s izolačním trojsklem Ug = max. 0,6 W/m 2 K, Uw = max. 0,92 W/m 2 K. Otvory budou osazeny na vnitřní hranu ozubu ostění a nadpraží. Odstín bude upřesněn architektem. Celá plocha fasády kromě soklu bude po očištění tlakovou vodou kontaktně zateplena pomocí kontaktního zateplovacího systému ETICS. Tepelný izolant bude proveden z expandovaného fasádního samozhášivého šedého polystyrenu rozměrově stabilizovaného v tloušťce 160 mm (λ = 0,032 W/mK). Ostění, parapety a nadpraží oken budou zatepleny šedým fasádním polystyrenem tl. 30 mm. Popis systému ETICS - skladba: Lepicí a stěrkový tmel - jednosložkový vysoce prodyšný tmel µ 12. Vyrábí se na bázi cementu, speciálního lehčeného plniva a modifikujících přísad. Vyrábí se v šedé barvě. Výztužná skleněná síťovina sklovláknitá perlinková síťovina určená pro použití ve stavebnictví pro zateplovací systémy, odolná alkáliím. Kotevní prvky talířové hmoždinky - pro kotvení do plných nebo dutých materiálů, s kovovým trnem, speciální typy hmoždinek pro nestandardní podklady. Včetně ostatního příslušenství k vyztužení hran, zakládacích lišt apod. se používají speciální certifikované vyztužné profily, podložky a spojky soklových profilů, ukončovací a začišťovací profily apod. Povrchová úprava tenkovrstvá probarvená silikonsilikátová omítka o zrnitosti 1,5 mm. V rámci zateplování fasády budou dle projektu vytvořeny fasádní prvky jako šambrány kolem oken nalepením zateplovacího systému na šambrány stávající. Dále budou zatepleny římsy, čímž bude provedena jejich reprofilace do nového tvaru. Římsy nad okny (suprafenestry) budou vytvořeny nalepením polystyrenových profilů na polystyrenové zateplení. Bosáž průčelní fasády v úrovni 1.NP bude opatřena probarvenou škrabanou omítkou střednězrnnou minerální břízolitového typu o zrnitosti 3,0 mm. Římsy mezi 1. a 2. NP budou omítnuty tepelně izolační omítkou a povrchově sjednoceny s tenkovrstvou omítkou 2. až 3.NP. Korunní Římsa bude natřena silikonovým nátěrem s mikrovláknem. V rámci zateplování fasády bude do fasádního polystyrenu osazena chránička skrytého vedení hromosvodu (nehořlavá, netříštivá o průměru 29 mm) vč. vedení hromosvodu, viz samostatnou část PD

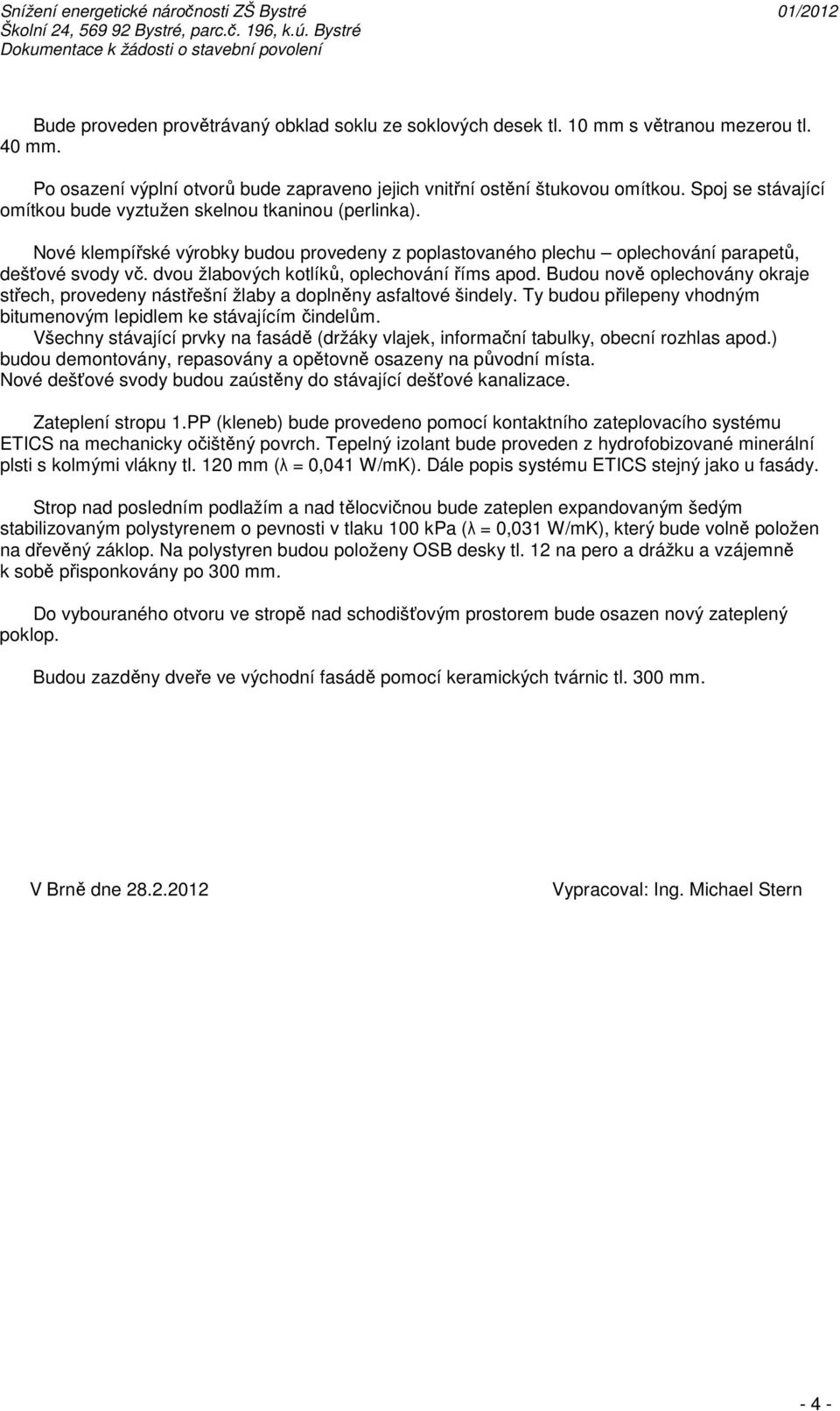

5 Bude proveden provětrávaný obklad soklu ze soklových desek tl. 10 mm s větranou mezerou tl. 40 mm. Po osazení výplní otvorů bude zapraveno jejich vnitřní ostění štukovou omítkou. Spoj se stávající omítkou bude vyztužen skelnou tkaninou (perlinka). Nové klempířské výrobky budou provedeny z poplastovaného plechu oplechování parapetů, dešťové svody vč. dvou žlabových kotlíků, oplechování říms apod. Budou nově oplechovány okraje střech, provedeny nástřešní žlaby a doplněny asfaltové šindely. Ty budou přilepeny vhodným bitumenovým lepidlem ke stávajícím čindelům. Všechny stávající prvky na fasádě (držáky vlajek, informační tabulky, obecní rozhlas apod.) budou demontovány, repasovány a opětovně osazeny na původní místa. Nové dešťové svody budou zaústěny do stávající dešťové kanalizace. Zateplení stropu 1.PP (kleneb) bude provedeno pomocí kontaktního zateplovacího systému ETICS na mechanicky očištěný povrch. Tepelný izolant bude proveden z hydrofobizované minerální plsti s kolmými vlákny tl. 120 mm (λ = 0,041 W/mK). Dále popis systému ETICS stejný jako u fasády. Strop nad posledním podlažím a nad tělocvičnou bude zateplen expandovaným šedým stabilizovaným polystyrenem o pevnosti v tlaku 100 kpa (λ = 0,031 W/mK), který bude volně položen na dřevěný záklop. Na polystyren budou položeny OSB desky tl. 12 na pero a drážku a vzájemně k sobě přisponkovány po 300 mm. Do vybouraného otvoru ve stropě nad schodišťovým prostorem bude osazen nový zateplený poklop. Budou zazděny dveře ve východní fasádě pomocí keramických tvárnic tl. 300 mm. V Brně dne Vypracoval: Ing. Michael Stern - 4 -
