Jak vysokofrekvenční vlnění funguje. Představujeme dva nové lokátory všech typů vedení ze série AML :

Transkript

1

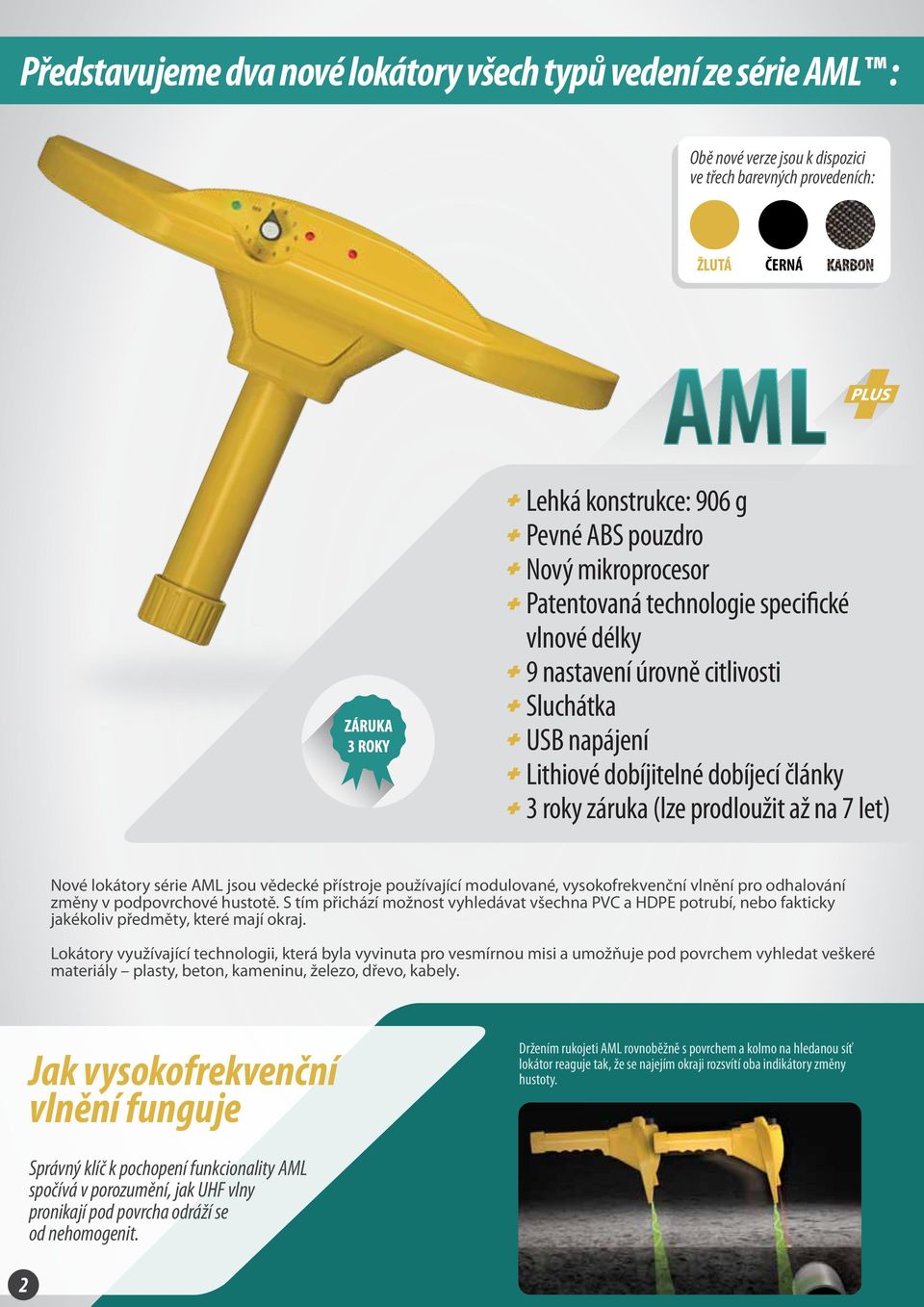

2 Představujeme dva nové lokátory všech typů vedení ze série AML : Obě nové verze jsou k dispozici ve třech barevných provedeních: ŽLUTÁ ČERNÁ Lehká konstrukce: 906 g Pevné ABS pouzdro Nový mikroprocesor Patentovaná technologie specifické vlnové délky 9 nastavení úrovně citlivosti Sluchátka USB napájení Lithiové dobíjitelné dobíjecí články 3 roky záruka (lze prodloužit až na 7 let) Nové lokátory série AML jsou vědecké přístroje používající modulované, vysokofrekvenční vlnění pro odhalování změny v podpovrchové hustotě. S tím přichází možnost vyhledávat všechna PVC a HDPE potrubí, nebo fakticky jakékoliv předměty, které mají okraj. Lokátory využívající technologii, která byla vyvinuta pro vesmírnou misi a umožňuje pod povrchem vyhledat veškeré materiály plasty, beton, kameninu, železo, dřevo, kabely. Jak vysokofrekvenční vlnění funguje Držením rukojeti AML rovnoběžně s povrchem a kolmo na hledanou síť lokátor reaguje tak, že se najejím okraji rozsvítí oba indikátory změny hustoty. 2 Správný klíč k pochopení funkcionality AML spočívá v porozumění, jak UHF vlny pronikají pod povrcha odráží se od nehomogenit.

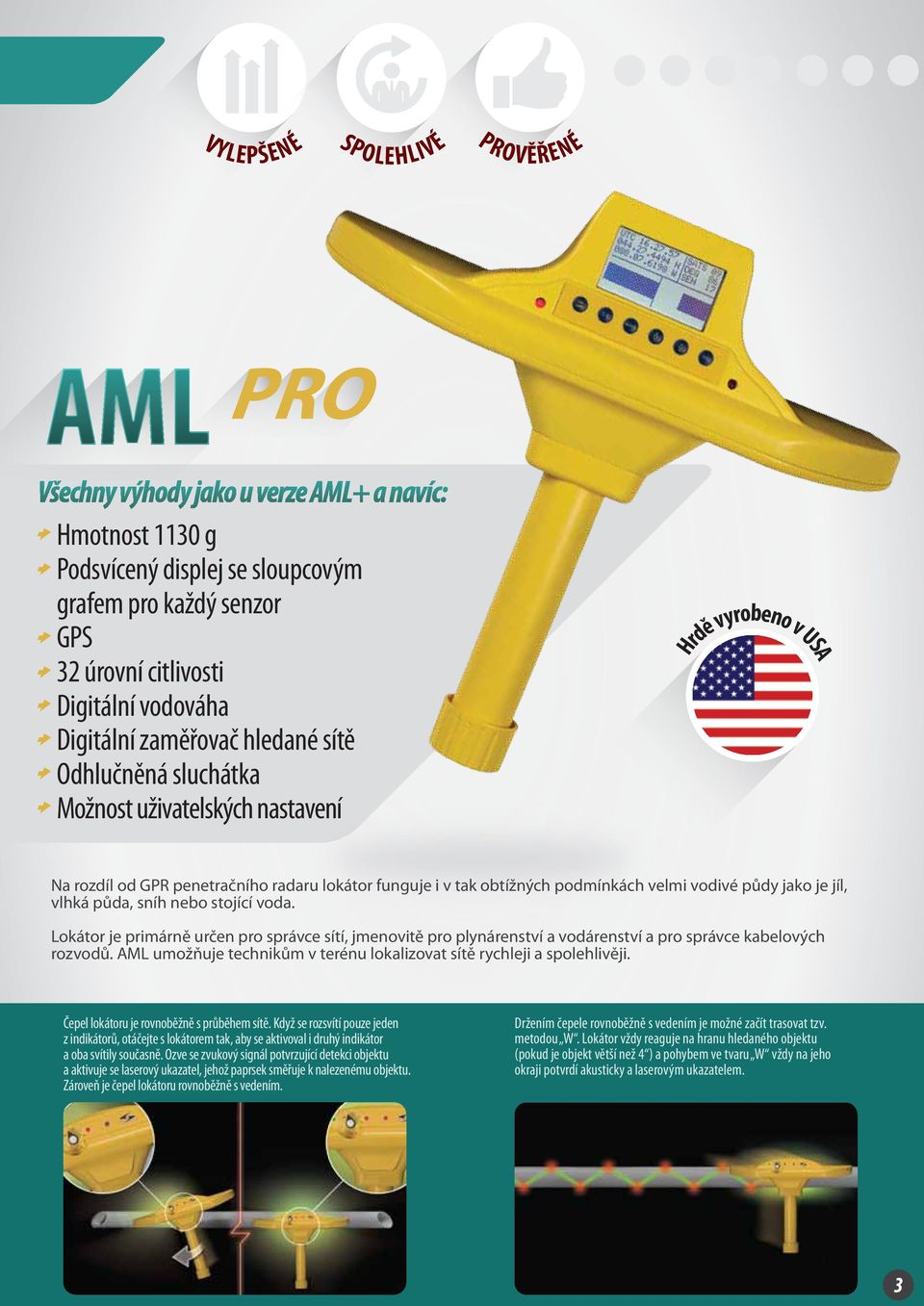

3 VYLEPŠENÉ SPOLEHLIVÉ PROVĚŘENÉ Hmotnost 1130 g Podsvícený displej se sloupcovým grafem pro každý senzor GPS 32 úrovní citlivosti Digitální vodováha Digitální zaměřovač hledané sítě Odhlučněná sluchátka Možnost uživatelských nastavení Hrdě vyrobeno v USA Na rozdíl od GPR penetračního radaru lokátor funguje i v tak obtížných podmínkách velmi vodivé půdy jako je jíl, vlhká půda, sníh nebo stojící voda. Lokátor je primárně určen pro správce sítí, jmenovitě pro plynárenství a vodárenství a pro správce kabelových rozvodů. AML umožňuje technikům v terénu lokalizovat sítě rychleji a spolehlivěji. Čepel lokátoru je rovnoběžně s průběhem sítě. Když se rozsvítí pouze jeden z indikátorů, otáčejte s lokátorem tak, aby se aktivoval i druhý indikátor a oba svítily současně. Ozve se zvukový signál potvrzující detekci objektu a aktivuje se laserový ukazatel, jehož paprsek směřuje k nalezenému objektu. Zároveň je čepel lokátoru rovnoběžně s vedením. Držením čepele rovnoběžně s vedením je možné začít trasovat tzv. metodou W. Lokátor vždy reaguje na hranu hledaného objektu (pokud je objekt větší než 4 ) a pohybem ve tvaru W vždy na jeho okraji potvrdí akusticky a laserovým ukazatelem. 3

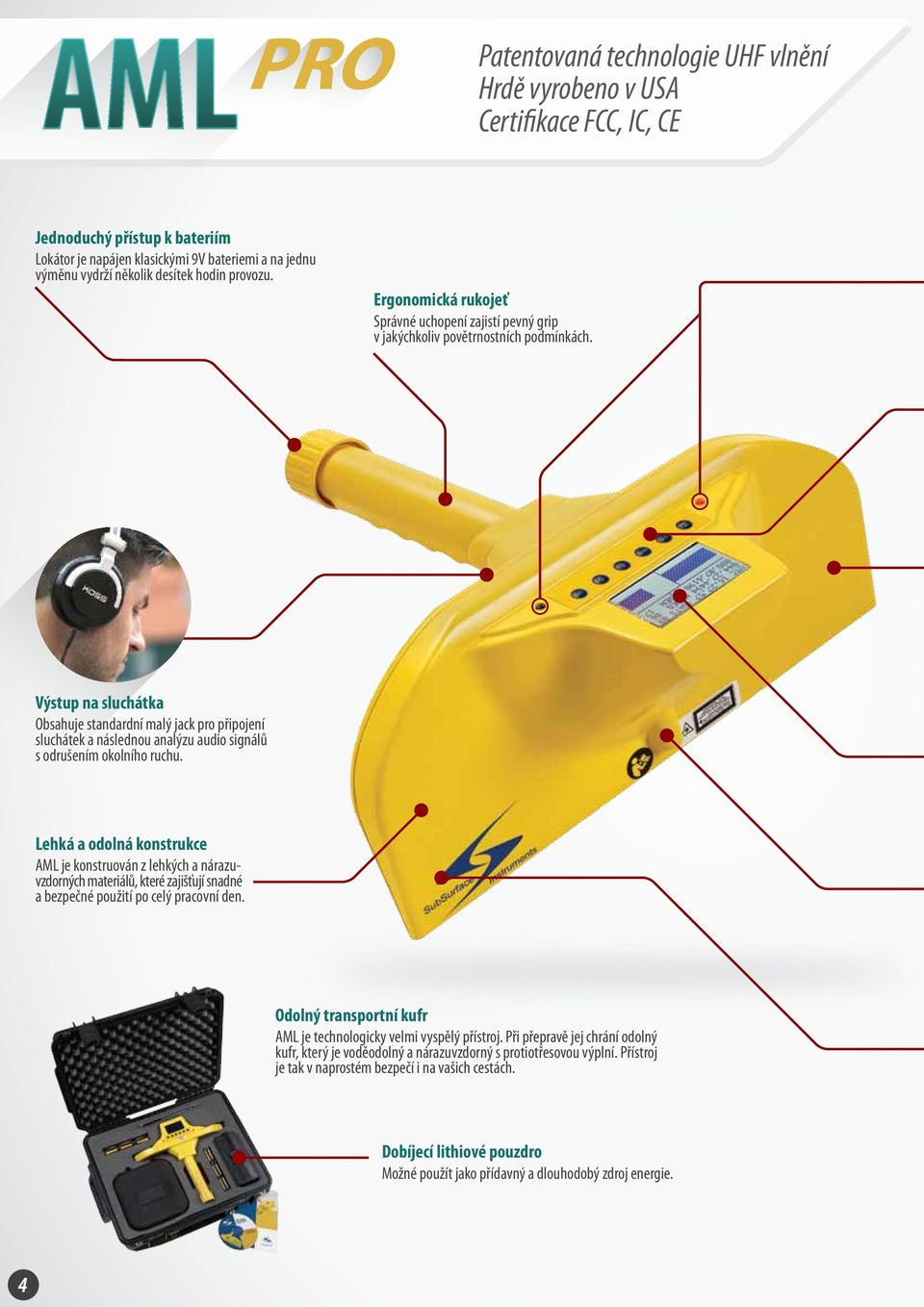

4 Patentovaná technologie UHF vlnění Hrdě vyrobeno v USA Certifikace FCC, IC, CE Jednoduchý přístup k bateriím Lokátor je napájen klasickými 9V bateriemi a na jednu výměnu vydrží několik desítek hodin provozu. Ergonomická rukojeť Správné uchopení zajistí pevný grip v jakýchkoliv povětrnostních podmínkách. Výstup na sluchátka Obsahuje standardní malý jack pro připojení sluchátek a následnou analýzu audio signálů s odrušením okolního ruchu. Lehká a odolná konstrukce AML je konstruován z lehkých a nárazuvzdorných materiálů, které zajišťují snadné a bezpečné použití po celý pracovní den. Odolný transportní kufr AML je technologicky velmi vyspělý přístroj. Při přepravě jej chrání odolný kufr, který je voděodolný a nárazuvzdorný s protiotřesovou výplní. Přístroj je tak v naprostém bezpečí i na vašich cestách. Dobíjecí lithiové pouzdro Možné použít jako přídavný a dlouhodobý zdroj energie. 4

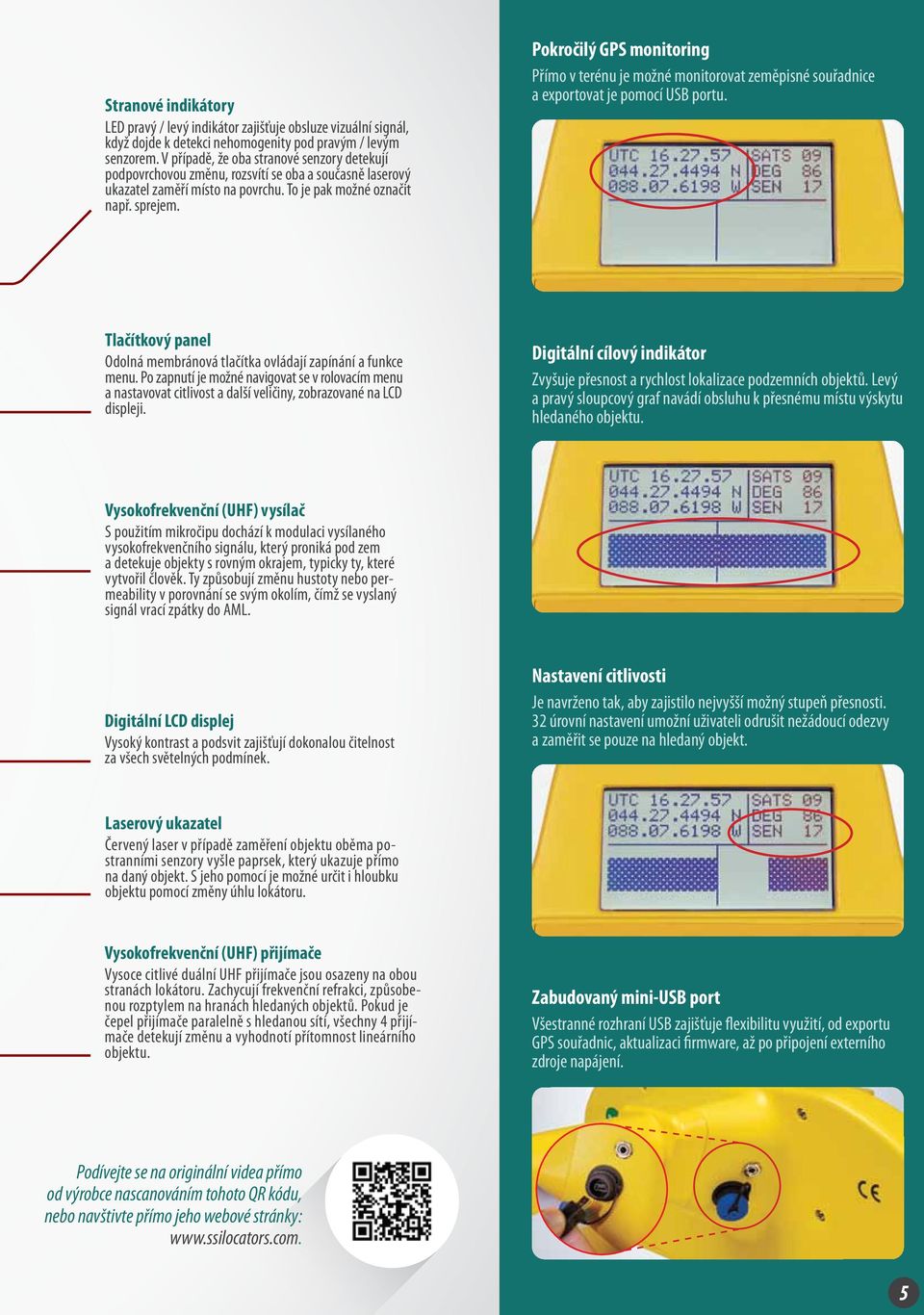

5 Stranové indikátory LED pravý / levý indikátor zajišťuje obsluze vizuální signál, když dojde k detekci nehomogenity pod pravým / levým senzorem. V případě, že oba stranové senzory detekují podpovrchovou změnu, rozsvítí se oba a současně laserový ukazatel zaměří místo na povrchu. To je pak možné označit např. sprejem. Pokročilý GPS monitoring Přímo v terénu je možné monitorovat zeměpisné souřadnice a exportovat je pomocí USB portu. Tlačítkový panel Odolná membránová tlačítka ovládají zapínání a funkce menu. Po zapnutí je možné navigovat se v rolovacím menu a nastavovat citlivost a další veličiny, zobrazované na LCD displeji. Digitální cílový indikátor Zvyšuje přesnost a rychlost lokalizace podzemních objektů. Levý a pravý sloupcový graf navádí obsluhu k přesnému místu výskytu hledaného objektu. Vysokofrekvenční (UHF) vysílač S použitím mikročipu dochází k modulaci vysílaného vysokofrekvenčního signálu, který proniká pod zem a detekuje objekty s rovným okrajem, typicky ty, které vytvořil člověk. Ty způsobují změnu hustoty nebo permeability v porovnání se svým okolím, čímž se vyslaný signál vrací zpátky do AML. Digitální LCD displej Vysoký kontrast a podsvit zajišťují dokonalou čitelnost za všech světelných podmínek. Nastavení citlivosti Je navrženo tak, aby zajistilo nejvyšší možný stupeň přesnosti. 32 úrovní nastavení umožní uživateli odrušit nežádoucí odezvy a zaměřit se pouze na hledaný objekt. Laserový ukazatel Červený laser v případě zaměření objektu oběma postranními senzory vyšle paprsek, který ukazuje přímo na daný objekt. S jeho pomocí je možné určit i hloubku objektu pomocí změny úhlu lokátoru. Vysokofrekvenční (UHF) přijímače Vysoce citlivé duální UHF přijímače jsou osazeny na obou stranách lokátoru. Zachycují frekvenční refrakci, způsobenou rozptylem na hranách hledaných objektů. Pokud je čepel přijímače paralelně s hledanou sítí, všechny 4 přijímače detekují změnu a vyhodnotí přítomnost lineárního objektu. Zabudovaný mini-usb port Všestranné rozhraní USB zajišťuje flexibilitu využití, od exportu GPS souřadnic, aktualizaci firmware, až po připojení externího zdroje napájení. Podívejte se na originální videa přímo od výrobce nascanováním tohoto QR kódu, nebo navštivte přímo jeho webové stránky: 5

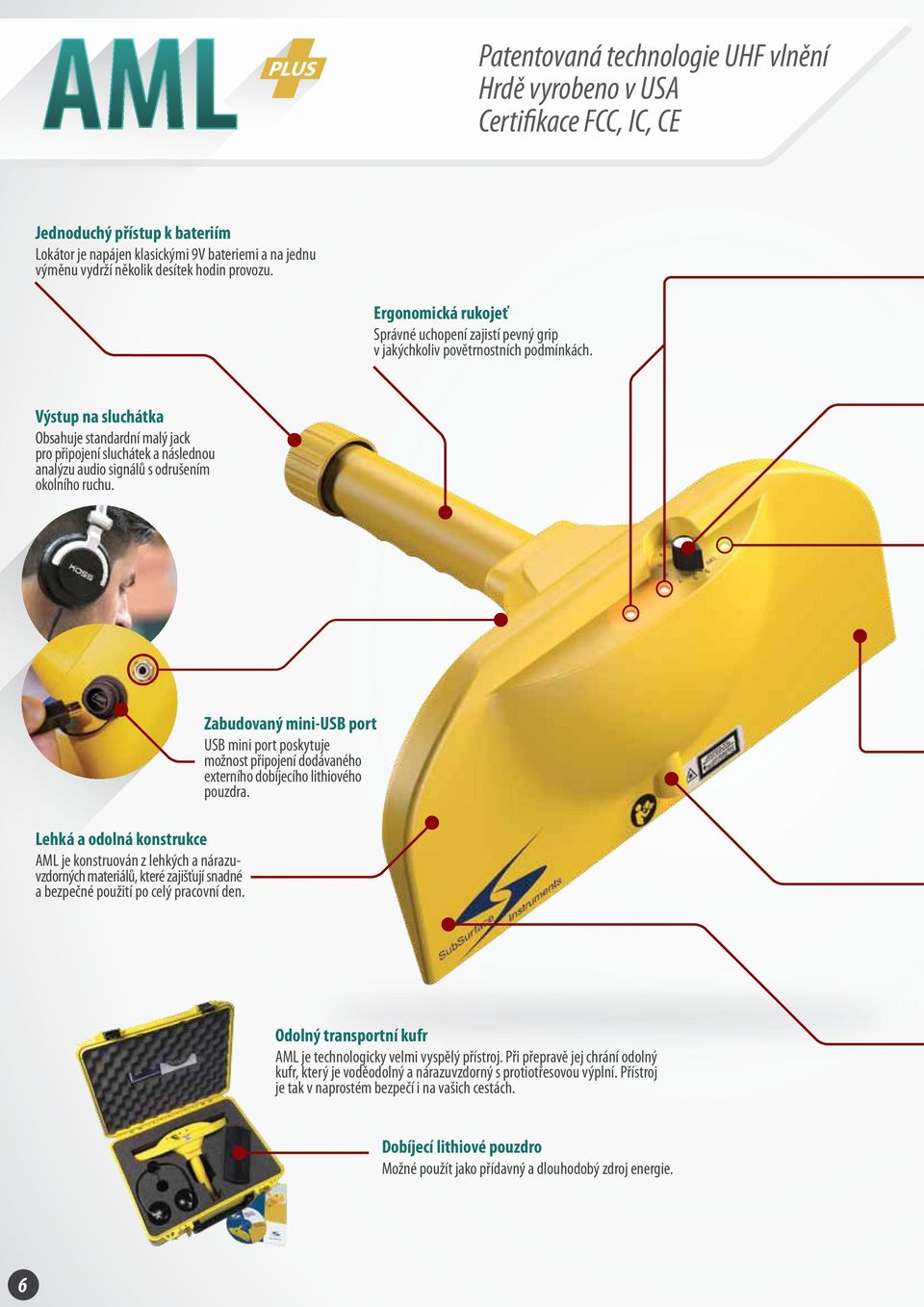

6 Patentovaná technologie UHF vlnění Hrdě vyrobeno v USA Certifikace FCC, IC, CE Jednoduchý přístup k bateriím Lokátor je napájen klasickými 9V bateriemi a na jednu výměnu vydrží několik desítek hodin provozu. Ergonomická rukojeť Správné uchopení zajistí pevný grip v jakýchkoliv povětrnostních podmínkách. Výstup na sluchátka Obsahuje standardní malý jack pro připojení sluchátek a následnou analýzu audio signálů s odrušením okolního ruchu. Lehká a odolná konstrukce AML je konstruován z lehkých a nárazuvzdorných materiálů, které zajišťují snadné a bezpečné použití po celý pracovní den. Zabudovaný mini-usb port USB mini port poskytuje možnost připojení dodávaného externího dobíjecího lithiového pouzdra. Odolný transportní kufr AML je technologicky velmi vyspělý přístroj. Při přepravě jej chrání odolný kufr, který je voděodolný a nárazuvzdorný s protiotřesovou výplní. Přístroj je tak v naprostém bezpečí i na vašich cestách. Dobíjecí lithiové pouzdro Možné použít jako přídavný a dlouhodobý zdroj energie. 6

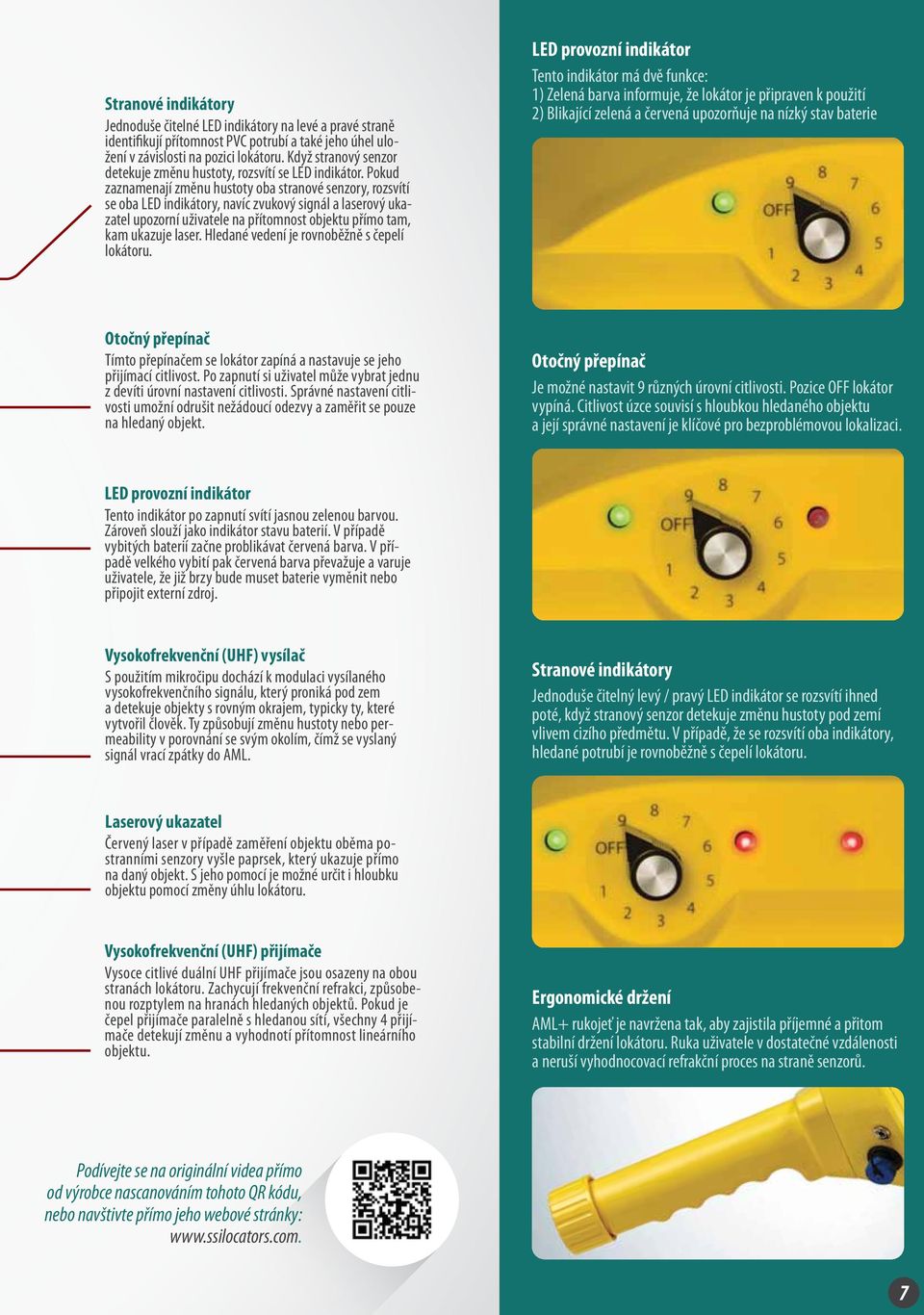

7 Stranové indikátory Jednoduše čitelné LED indikátory na levé a pravé straně identifikují přítomnost PVC potrubí a také jeho úhel uložení v závislosti na pozici lokátoru. Když stranový senzor detekuje změnu hustoty, rozsvítí se LED indikátor. Pokud zaznamenají změnu hustoty oba stranové senzory, rozsvítí se oba LED indikátory, navíc zvukový signál a laserový ukazatel upozorní uživatele na přítomnost objektu přímo tam, kam ukazuje laser. Hledané vedení je rovnoběžně s čepelí lokátoru. LED provozní indikátor Tento indikátor má dvě funkce: 1) Zelená barva informuje, že lokátor je připraven k použití 2) Blikající zelená a červená upozorňuje na nízký stav baterie Otočný přepínač Tímto přepínačem se lokátor zapíná a nastavuje se jeho přijímací citlivost. Po zapnutí si uživatel může vybrat jednu z devíti úrovní nastavení citlivosti. Správné nastavení citlivosti umožní odrušit nežádoucí odezvy a zaměřit se pouze na hledaný objekt. Otočný přepínač Je možné nastavit 9 různých úrovní citlivosti. Pozice OFF lokátor vypíná. Citlivost úzce souvisí s hloubkou hledaného objektu a její správné nastavení je klíčové pro bezproblémovou lokalizaci. LED provozní indikátor Tento indikátor po zapnutí svítí jasnou zelenou barvou. Zároveň slouží jako indikátor stavu baterií. V případě vybitých baterií začne problikávat červená barva. V případě velkého vybití pak červená barva převažuje a varuje uživatele, že již brzy bude muset baterie vyměnit nebo připojit externí zdroj. Vysokofrekvenční (UHF) vysílač S použitím mikročipu dochází k modulaci vysílaného vysokofrekvenčního signálu, který proniká pod zem a detekuje objekty s rovným okrajem, typicky ty, které vytvořil člověk. Ty způsobují změnu hustoty nebo permeability v porovnání se svým okolím, čímž se vyslaný signál vrací zpátky do AML. Stranové indikátory Jednoduše čitelný levý / pravý LED indikátor se rozsvítí ihned poté, když stranový senzor detekuje změnu hustoty pod zemí vlivem cizího předmětu. V případě, že se rozsvítí oba indikátory, hledané potrubí je rovnoběžně s čepelí lokátoru. Laserový ukazatel Červený laser v případě zaměření objektu oběma postranními senzory vyšle paprsek, který ukazuje přímo na daný objekt. S jeho pomocí je možné určit i hloubku objektu pomocí změny úhlu lokátoru. Vysokofrekvenční (UHF) přijímače Vysoce citlivé duální UHF přijímače jsou osazeny na obou stranách lokátoru. Zachycují frekvenční refrakci, způsobenou rozptylem na hranách hledaných objektů. Pokud je čepel přijímače paralelně s hledanou sítí, všechny 4 přijímače detekují změnu a vyhodnotí přítomnost lineárního objektu. Ergonomické držení AML+ rukojeť je navržena tak, aby zajistila příjemné a přitom stabilní držení lokátoru. Ruka uživatele v dostatečné vzdálenosti a neruší vyhodnocovací refrakční proces na straně senzorů. Podívejte se na originální videa přímo od výrobce nascanováním tohoto QR kódu, nebo navštivte přímo jeho webové stránky: 7

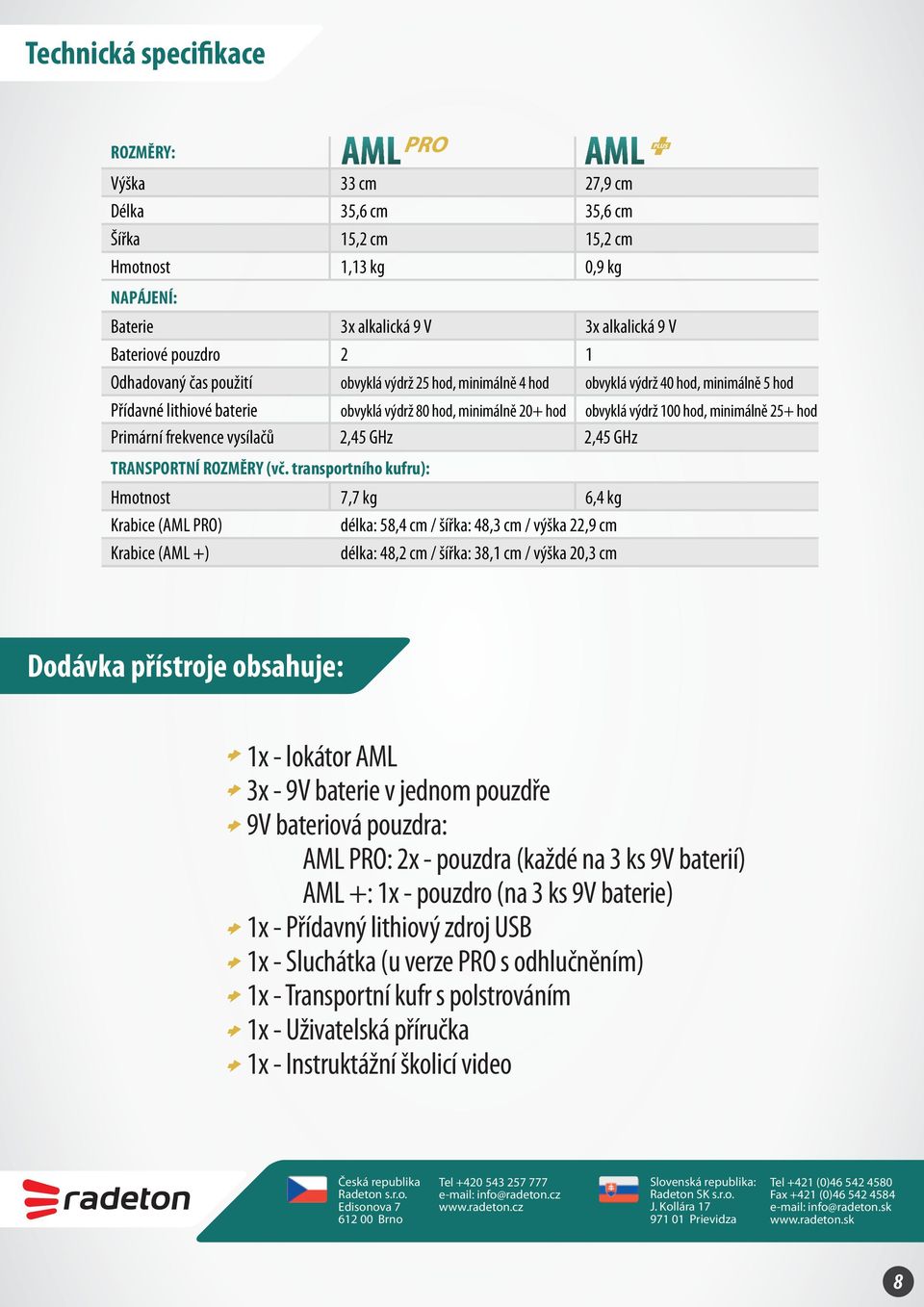

8 Technická specifikace ROZMĚRY: Výška Délka Šířka Hmotnost NAPÁJENÍ: 33 cm 35,6 cm 15,2 cm 1,13 kg 27,9 cm 35,6 cm 15,2 cm 0,9 kg Baterie 3x alkalická 9 V 3x alkalická 9 V Bateriové pouzdro 2 1 Odhadovaný čas použití obvyklá výdrž 25 hod, minimálně 4 hod obvyklá výdrž 40 hod, minimálně 5 hod Přídavné lithiové baterie obvyklá výdrž 80 hod, minimálně 20+ hod obvyklá výdrž 100 hod, minimálně 25+ hod Primární frekvence vysílačů 2,45 GHz 2,45 GHz TRANSPORTNÍ ROZMĚRY (vč. transportního kufru): Hmotnost Krabice (AML PRO) Krabice (AML +) 7,7 kg 6,4 kg délka: 58,4 cm / šířka: 48,3 cm / výška 22,9 cm délka: 48,2 cm / šířka: 38,1 cm / výška 20,3 cm Dodávka přístroje obsahuje: 1x - lokátor AML 3x - 9V baterie v jednom pouzdře 9V bateriová pouzdra: AML PRO: 2x - pouzdra (každé na 3 ks 9V baterií) AML +: 1x - pouzdro (na 3 ks 9V baterie) 1x - Přídavný lithiový zdroj USB 1x - Sluchátka (u verze PRO s odhlučněním) 1x - Transportní kufr s polstrováním 1x - Uživatelská příručka 1x - Instruktážní školicí video Česká republika Radeton s.r.o. Edisonova Brno Tel info@radeton.cz Slovenská republika: Radeton SK s.r.o. J. Kollára Prievidza Tel +421 (0) Fax +421 (0) info@radeton.sk 8
