Elcometer NDT Přístroje pro přesné měření tloušťky PG70 & PG70DL, PG70ABDL Přístroje PG70 a PG70DL umožňují měření tloušťky s tou nejvyšší možnou přesností díky technologii ThruPaint, která přesně

1 Elcometer NDT Přístroje pro přesné měření tloušťky PG70 & PG70DL, PG70ABDL Přístroje PG70 a PG70DL umožňují měření tloušťky s tou nejvyšší možnou přesností díky technologii ThruPaint, která přesně měří tloušťku tenkých podkladů. Tyto přístroje jsou nejčastěji využívány pro testování tenkých materiálů. Zařízení lze kalibrovat metodou jednobodové kalibrace na nejrůznější materiály. Mezi další funkce patří vysokorychlostní režim scanování (scan daného místa pro zjištění minimální tloušťky), režim signalizace při překročení nastavených mezních hodnot a, ve kterém se zobrazují odchylky (+/-) od definované nominální tloušťky. Základní vlastnosti vysoké rozlišení 0,001mm signalizace minimální tloušťky interní záznam dat možnost ukládání dat režimy Interface - Echo, Echo-to-Echo (ThruPaint )a Auto-Switchable pro jednobodová měření nebo 8 měření za sekundu v režimu Scan zachytí minimální tloušťku jednobodová kalibrace Model a objednací číslo PG 70 PG70DL Režim zobrazení: číslicové zobrazení tloušťky materiálu Režim měření¹ IE & EE (ThruPaint ) IE & EE (ThruPaint ) Rychlost měření: manuální režim scan 8 měření za sekundu 8 měření za sekundu Rozsah měření² 0,15 25,40mm 0,15 25,40mm Přesnost měření² ±0,002mm ±0,002mm Rozlišení 0,001mm 0,001mm Rozsah kalibrace rychlosti ,000m/s 0,0492 0,3937in/μs ,000m/s 0,0492 0,3937in/μs

2 Dodatečné funkce: Režim vysokorychlostního scanu režim signalizace při překročení mezních hodnot Záznam dat 1000 naměřených hodnot (10 souborů se 100 údaji) Možnosti kalibrace jednobodová, rychlostní jednobodová, rychlostní Typ sondy jednoměničová se zpožďovacím prvkem jednoměničová se zpožďovacím prvkem Frekvenční rozsah sondy 1-20MHz 1-20MHz Korekce V-dráhy automatická automatická Displej LCD, velikost číslic 12,7mm LCD, velikost číslic 12,7mm Jednotky (volitelné) mm / inch mm / inch LED podsvícení on / off / auto on / off / auto Indikátor opakovatelnosti a stability Typ baterie 2 x AA alkalické 2 x AA alkalické Výdrž baterie (přibližná) 150 hodin 150 hodin Signalizace vybití baterie Režim šetření baterií auto auto Pracovní teplota -30 to 50ºC -30 to 50ºC Rozměry 63,5 x 114,3 x 31,5mm 63,5 x 114,3 x 31,5mm Hmotnost (včetně baterií) 284 g 284 g Hliníkový plášť a utěsněná zakončení, voděodolná klávesnice Typ konektoru LEMO LEMO Rozhraní RS232 Obsah dodávky Elcometer NDT PG70, Elcometer NDT PG70DL vazební gel, transportní kufřík, vazební gel, transportní kufřík, návod k obsluze, testovací návod k obsluze, testovací certifikát, AA baterie (2 ks) certifikát, AA baterie (2 ks), software, propojovací kabel

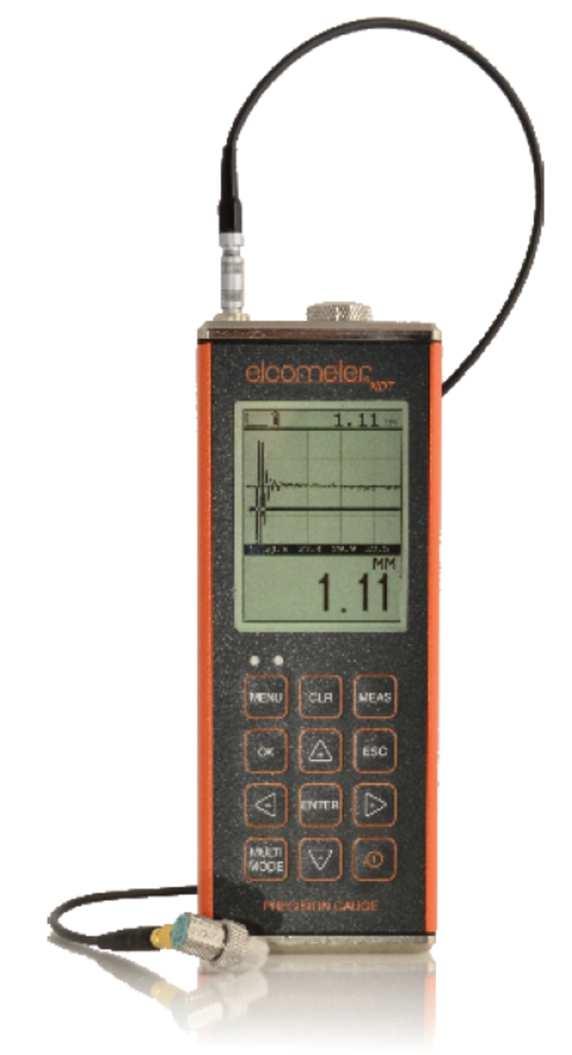

3 PG70ABDL Model PG70ABDL nabízí grafické zobrazení tloušťky materiálu s ještě větší přesností. Lze zvolit rozlišení 0,01mm nebo 0,001mm. Přístoj zobrazuje hodnoty tloušťky současně se zobrazením A-scan nebo B- scan a lze jej využít pro testování široké škály materiálů. Funkce Auto find lokalizuje místa detekce a upravuje nastavení displeje tak, aby byla zobrazena odpovídající vlna. Funkce vysokorychlostního scanování provádí 32 měření za sekundu a urychluje tak celý proces kontroly. Při oddálení sondy od testovaného materiálu se na displeji zobrazí minimální zjištěná tloušťka. Přístroj je také vybaven vizuální a akustickou signalizací, pro kterou lze nastavit vlastní horní a dolní meze. Model a objednací číslo režim zobrazení: číslicové zobrazení tloušťky materiálu průřez B-scan B-Scan s číslicovým zobrazením lineární grafické zobrazení zobrazení A-Scan Režim měření¹ Rychlost měření: manuální scan mode lineární grafické zobrazení Rozsah měření² Přesnost měření² Rozlišení Rozsah kalibrace rychlosti Dodatečné funkce: režim vysokorychlostního scanu režim signalizace při překročení mezních hodnot volitelné rozlišení PG70ABDL + / - usměrněná; plná vlna (RF) PE, IE, Plastic & EE (ThruPaint ) 32 měření za sekundu 6 měření za sekundu PE (kontakt) ocel: 1, mm PE (kontakt) plast: od 0,254mm IE ocel: 1,27 25,4mm IE plast: od 0,127mm EE (kontakt) ocel: 2,54 76,20mm - ThruPaint EE ocel: 0,15 12,70mm ±0,001mm volitelné: 0,01mm / 0,001mm ,999m/s

4 B-Scan: rychlost displeje Kalibrační nastavení Brány Generátor impulsů Zesílení Časování Záznam dat Možnosti kalibrace Typ sondy Frekvenční rozsah sondy Rozpoznání sondy Korekce V-dráhy Nulování Displej Jednotky (volitelné) LED podsvícení Indikátor opakovatelnosti a stability Typ baterie Výdrž baterie (přibližná) Signalizace vybití baterie Režim šetření baterií 15 sekund na zobrazení 16 přednastavených a 48 uživatelských nastavení, přenosné z/ do archivu v PC PE: 1 brána; IE, Plast & EE: 1 brána s funkcí hold off nastavitelný práh obdélníkový s nastavitelnou šířkou impulsu (špičatý, tenký, široký) manuální nebo automatické řízení zesílení (AGC) s rozsahem 40dB (dle modelu) 40MHz, 8 bit digitizer s ultra nízkým výkonem 12,000 hodnot s křivkami záznam do tabulky alfanumerické pojmenování souborů funkce OBSTRUCT indikuje nepřístupná místa jedno- a dvoubodová, rychlostní, materiálová jednoměničová se zpožďovacím tělískem, tužková se zpožďovacím tělískem a kontaktní sondy 1-20MHz manuální výběr ze seznamu automaticky manuální (integrovanou nulovací destičkou) 1/8 VGA (odstíny šedi), viditelná oblast 62 x 45,7mm mm / inch on / off / auto 3 x AA alkalická 150 hodin auto Pracovní teplota -10 to 60ºC Rozměry Hmotnost (včetně baterií) Hliníkový plášť a utěsněná zakončení, voděodolná klávesnice Typ konektoru Rozhraní RS232 63,5 x 165,0 x 31,5mm 383 g LEMO obousměrné

5 Obsah dodávky Elcometer NDT PG70ABDL, vazební gel, transportní kufřík, návod k obsluze,testovací certifikát, AA baterie (3 ks), software, propojovací kabel ¹ PE: režim Pulse-Echo, EE: Echo-Echo (ThruPaint ), IE: Interface - Echo ²Rozsah a přesnost měření závisí na materiálu, stavu povrchu a zvolené sondě ³
