CASSETTE ON/OFF SERIES

Transkript

1 NÁVOD K OBSLUZE CASSETTE ON/OFF SERIES ASC-60AN

2 P eklad p vodního návodu k obsluze

3 VNITŘNÍ JEDNOTKA VENKOVNÍ JEDNOTKA Obr. 1 Lamela pro směrování vzduchu (na výfuku) Vodní čerpadlo (odčerpává zkondenzovanou vodu z vnitřní jednotky) Odtoková trubka Výfuk vzduchu Vzduchový filtr (v mřížce na přívodu vzduchu) Přívod vzduchu Mřížka na přívodu vzduchu Indikační panel Dálkový ovladač Trubky chladiva Přívod vzduchu Výfuk vzduchu POZNÁMKA Všechny obrázky v tomto návodu jsou jen orientační. Skutečný vzhled klimatizačního zařízení se může trochu lišit (podle modelu). Řiďte se podle skutečného vzhledu zařízení.

4 1. DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE Aby se zabránilo zranění uživatele nebo jiných lidí a poškození majetku, je třeba dodržovat následující instrukce. Nesprávné používání zařízení kvůli ignorování instrukcí může způsobit zranění nebo škody. Zde uvedené bezpečnostní pokyny jsou rozděleny do dvou kategorií. V obou kategoriích jsou důležité bezpečnostní informace, které je třeba pozorně pročíst. VAROVÁNÍ Nedodržení těchto pokynů může způsobit smrtelné zranění. Zařízení musí být nainstalováno podle místních norem a předpisů. UPOZORNĚNÍ Nedodržení těchto pokynů může způsobit zranění osob nebo poškození zařízení. VAROVÁNÍ O instalaci klimatizačního zařízení požádejte prodejce. Pokud provedete instalaci neodborně sami, hrozí nebezpečí úniku vody, úrazu elektrickým proudem nebo požáru. O vylepšení, opravu a údržbu požádejte prodejce. Neodborné vylepšení, oprava nebo údržba mohou způsobit únik vody, úraz elektrickým proudem nebo požár. Pokud nastane neobvyklá situace, například je cítit, že se něco pálí, vypněte napájení a požádejte prodejce o radu, abyste se vyhnuli nebezpečí úrazu elektrickým proudem, požáru nebo zranění. Nikdy nedovolte, aby se do vnitřní jednotka nebo dálkového ovladače dostala voda. Mohlo by dojít k úrazu elektrickým proudem. Nikdy netiskněte tlačítka na dálkovém ovladači tvrdým, ostrým předmětem. Dálkový ovladač by se mohl poškodit. Nikdy nenahrazujte spálenou pojistku drátem nebo pojistkou s jiným jmenovitým proudem. Použití drátu nebo jiné nevhodné náhrady může způsobit poškození jednotky nebo požár. Pro vaše zdraví není dobré, když na sebe necháte dlouho foukat vzduch přímo z jednotky. Nestrkejte prsty, tyče nebo jiné předměty do otvorů pro přívod nebo výfuk vzduchu. Když se ventilátor točí vysokou rychlostí, může dojít ke zranění. Nikdy nepoužívejte blízko jednotky hořlavé spreje, například lak na vlasy nebo barvu. Může to způsobit požár. Nikdy se nedotýkejte výfuku vzduchu nebo pohybujících se lamel pro směrování vzduchu. Mohlo by dojít k přiskřípnutí prstů nebo poškození jednotky. Nikdy nestrkejte žádné předměty do otvorů přívodu nebo výfuku vzduchu. Předměty dotýkající se ventilátoru s velkou rychlostí mohou být nebezpečné. Nikdy zařízení nekontrolujte ani neopravujte sami. O provedení takové práce požádejte vždy kvalifikovaného servisního technika. Nevyhazujte tento produkt do netříděného komunálního odpadu. Produkt je třeba odevzdat na příslušném sběrném místě. Nevyhazujte elektrická zařízení jako netříděný komunální odpad, použijte příslušné sběrny takového odpadu. Informace o sběrnách odpadu získáte o orgánů místní samosprávy. Pokud jsou elektrická zařízení vyhozena v přírodě nebo na skládku, mohou z nich unikat nebezpečné látky do podzemních vod a dostávat se do potravního řetězce, což může poškodit vaše zdraví a životní prostředí. Kontaktujte prodejce, když dojde k úniku chladiva. Když je systém nainstalován a provozován v malé místnosti, je třeba zajistit, aby při případném náhodném úniku chladiva nedošlo ke zvýšení jeho koncentrace ve vzduchu nad určitý limit. Jinak může dojít k úbytku kyslíku v místnosti a vážnému ohrožení zdraví. Chladivo v klimatizačním zařízení je bezpečné a normálně neuniká. Pokud chladiva náhodně unikne do místnosti, může ve styku s plamenem hořáku, topení nebo sporáku vznikat škodlivý plyn. Vypněte všechna topná zařízení, vyvětrejte místnost a kontaktujte prodejce jednotky. Nepoužívejte klimatizační zařízení, dokud servisní technik neopraví místo úniku chladiva. UPOZORNĚNÍ Nepoužívejte klimatizační zařízení pro žádné jiné účely. Nepoužívejte jednotku pro chlazení přesných přístrojů, jídla, rostlin, zvířat nebo uměleckých děl, abyste zabránili zhoršení jejich kvality. Před čištěním je nutné zastavit provoz a vypnout jistič nebo odpojit napájecí kabel. Jinak může dojít k úrazu elektrickým proudem nebo jinému zranění. Abyste omezili riziko úrazu elektrickým proudem nebo požáru, nainstalujte proudový chránič. Ujistěte se, že je klimatizační zařízení řádně uzemněno. Abyste zabránili úrazu elektrickým proudem, zkontrolujte, že je zařízení uzemněno a že zemnicí vodič není připojen na plynové nebo vodovodní potrubí, bleskosvod nebo uzemnění telefonní linky. Abyste zabránili zranění, nedemontujte ochranu ventilátoru venkovní jednotky. Nemanipulujte s klimatizačním zařízením, když máte mokré ruce. Může dojít k úrazu elektrickým proudem. Nedotýkejte se žeber tepelného výměníku. Tato žebra jsou ostrá a mohli byste se o ně pořezat. Nedávejte pod vnitřní jednotku předměty, které by se mohly poškodit vlivem vlhkosti. Ke kondenzaci vlhkosti může docházet, když je vlhkost vyšší než 80 %, je zablokovaný výfuk vzduchu nebo je zanesený filtr.

5 Po dlouhé době provozu zkontrolujte, zde jsou podstavec a upevnění jednotky v pořádku. Při poškození může jednotka spadnout a způsobit zranění. Pokud je spolu s klimatizačním zařízením používáno zařízení s hořákem (kamna, sporák apod.), větrejte dostatečně místnost, abyste zabránili nedostatku kyslíku. Nainstalujte odtokovou hadici tak, aby byl zajištěn dobrý odtok vody. Špatný odtok vody může způsobit vlhnutí budovy, nábytku, atd. Nedotýkejte se nikdy vnitřních součástí řídicí jednotky. Nesundávejte přední panel. Některé součásti uvnitř jednotky mohou být nebezpečné na dotyk nebo může dojít k poruše jednotky. Nenechávejte foukat vzduch přímo na malé děti, rostliny nebo zvířata. Mohlo by to na ně mít nepříznivý vliv. Nedovolte dětem, aby lezly na venkovní jednotku, a nedávejte na venkovní jednotku žádné předměty. Při pádu osob a předmětů nebo při převrácení jednotky může dojít ke zranění. Nepoužívejte klimatizační zařízení, když v místnosti aplikujete plyn proti hmyzu apod. Chemikálie by se mohly usadit v jednotce a ohrozit zdraví osob, které jsou na takové látky alergické. Nedávejte předměty s otevřeným ohněm na místa, kam fouká vzduch z jednotky, nebo pod jednotku. Může to způsobit nedokonalé spalování nebo tepelnou deformaci jednotky. Neinstalujte klimatizační zařízení na žádné místo, kde může dojít k úniku hořlavého plynu. Kdyby plyn unikl a dostal se do blízkosti jednotky, mohlo by dojít k požáru. Zařízení by neměly používat malé děti nebo nedostatečně způsobilé osoby bez dozoru. Toto zařízení mohou používat také děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, nebo osoby s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dozorem nebo pokud byly poučeny, jak zařízení bezpečně používat a jsou si vědomy možných rizik. Děti si nesmí se zařízením hrát. Čištění a uživatelskou údržbu zařízení nesmí provádět děti bez dozoru. Toto zařízení by neměly obsluhovat osoby (včetně dětí), které mají snížené fyzické, smyslové nebo mentální schopnosti nebo mají nedostatek potřebných znalostí a zkušeností, pokud nejsou pod dozorem nebo nejsou poučeny o obsluze zařízení osobou, která odpovídá za jejich bezpečnost. Na děti je třeba dohlížet, aby si se zařízením nehrály. Když je napájecí kabel poškozený, musí být vyměněn výrobcem, autorizovaným servisem nebo osobou s příslušnou kvalifikací, aby se omezilo možné riziko. Neprovozujte klimatizační zařízení ve vlhké místnosti, například v koupelně nebo prádelně. 2. NÁZVY ČÁSTÍ Toto klimatizační zařízení se skládá z vnitřní jednotky, venkovní jednotky, propojovacích trubek a dálkového ovladače. (Viz obr. 1) Indikátory funkcí na indikačním panelu vnitřní jednotky Tlačítko nouzového ovládání Indikátor provozu Indikátor časovače Přijímač infračerveného signálu Indikační panel Obr. 2-1 Tlačítko nouzového ovládání používá pro dočasné ovládání jednotky v případě, kdy není k dispozici dálkový ovladač nebo má vybité baterie. Pomocí tlačítka nouzového ovládání na panelu u mřížky přívodu vzduchu je možná nastavit dva režimy: Automatika a Vynucené chlazení. Při stisknutí tohoto tlačítka se bude režim klimatizačního zařízení přepínat podle následujícího pořadí: Automatika, Vynucené chlazení, Vypnuto a zpět do režimu Automatika. 1. AUTOMATIKA Indikátor provozu (Operation) svítí a klimatizační zařízení poběží v režimu Automatika. Zařízení je možné ovládat dálkovým ovladačem podle přijatého povelu. 2. VYNUCENÉ CHLAZENÍ Indikátor provozu (Operation) bliká, a když klimatizační zařízení běží po dobu 30 minut v režimu Vynucené chlazení s vysokou rychlostí ventilátoru, přepne se do režimu Automatika. Dálkové ovládání nelze použít. 3. VYPNUTO Indikátor provozu (Operation) zhasne. Klimatizační zařízení je vypnuté a je možné použít dálkové ovládání. 3. FUNKCE A PROVOZ KLIMATIZAČNÍHO ZAŘÍZENÍ Pro zajištění bezpečného a ekonomického provozu používejte systém při následujících teplotách. Maximální provozní teplota pro klimatizační zařízení (chlazení/topení) Teplota / Režim Venkovní teplota Indikátor alarmu Indikátor Odmrazování (modely s chlazením i topením) nebo Ventilátor (modely jen s chlazením) Teplota v místnosti Funkce Chlazení 18 ~ 43 C 17 ~ 32 C Funkce Topení -7 ~ 24 C 0 ~ 30 C Funkce Odvlhčování Tabulka ~ 43 C 17 ~ 32 C

6 POZNÁMKA 1. Pokud je klimatizační zařízení používáno v jiných než výše uvedených podmínkách, může to způsobit špatné fungování jednotky. 2. Při vyšší relativní vlhkosti vzduchu v místnosti může docházet ke kondenzaci vody na povrchu klimatizačního zařízení. Je to normální jev. Zavřete dveře a okna. 3. Optimálního výkonu je možné dosáhnout v rozmezí uvedených provozních teplot. Funkce 3minutové ochrany Když je jednotka zapnuta hned po vypnutí, funkce ochrany opozdí start klimatizačního zařízení asi o 3 minuty. Výpadek napájení Při výpadku napájení za provozu se celá jednotka úplně zastaví. Po obnovení napájení bude blikat indikátor provozu (Operation) na vnitřní jednotce. Pro obnovení provozu stiskněte tlačítko ON/OFF na dálkové ovladači. Fungování jednotky může být narušeno bleskem nebo rušením od bezdrátového telefonu. V takovém případě odpojte jednotku od napájení a pak ji zase připojte. Pro obnovení provozu stiskněte tlačítko ON/OFF na dálkové ovladači. Detekce úniku chladiva (doplněk): Když venkovní jednotka díky této nové technologii detekuje únik chladiva, zobrazí se na displeji (pokud je jím jednotka vybavena) kód EC a indikátory budou blikat. Funkce zapamatování úhlu směrovací lamely (doplněk): Některé modely jsou vybaveny funkcí pro zapamatování nastavení úhlu lamelu pro směrování vzduchu. Při výpadku napájení nebo vypnutí tlačítkem ON/OFF na dálkovém ovladači se jednotka úplně zastaví. Po obnově napájení nebo opětovném stisknutí tlačítka ON/OFF na dálkovém ovladači jednotka automaticky obnoví provoz s předchozím úhlem otevření vodorovné lamely. Proto velmi doporučujeme, aby nebyl nastaven příliš malý úhel otevření vodorovné lamely, aby nedocházelo ke kondenzaci a odkapávání vody na vodorovné lamele. Když stisknete tlačítko manuálního ovládání, obnoví se standardní úhel otevření vodorovné lamely. 4. RADY PRO EKONOMICKÝ PROVOZ Pro zajištění ekonomického provozu byste měli věnovat pozornost následujícím pokynům. Nastavte správně lamelu pro směrování vyfukovaného vzduchu a nenechávejte foukat vzduch přímo na osoby v místnosti. Nastavte správně požadovanou teplotu, aby bylo v místnosti příjemné prostředí. Nepoužívejte příliš velké topení nebo chlazení. Při chlazení nenechávejte do místnosti svítit přímé sluneční světlo. Použijte závěsy nebo okenice. Často větrejte. Při dlouhé době provozu zařízení dbejte na dostatečné větrání místnosti. Nechávejte dveře a okna zavřené. Když zůstanou dveře a okna otevřené, bude klimatizovaný vzduch unikat z místnosti a sníží se účinnost chlazení nebo topení. Blízko přívodu nebo výfuku vzduchu jednotky nedávejte nikdy žádné předměty. Mohlo by dojít ke snížení účinnosti zařízení nebo zastavení provozu. Používejte časovač. Pokud nebudete zařízení po dlouhou dobu používat, vyjměte baterie z dálkového ovladače. Když je zařízení připojeno k napájení, bude stále spotřebovávat určitou energii, i když nepoběží. Odpojte nepoužívané zařízení od napájení, abyste ušetřili energii. Vnitřní jednotka a dálkový ovladač by měly být vzdáleny min. 1 metr od televizorů, rádií, zvukových aparatur a podobných přístrojů. Jinak může dojít k rušení zvuku nebo obrazu. Špinavý vzduchový filtr sníží účinnost chlazení a topení. Čistěte filtr jednou za dva týdny. 5. NASTAVENÍ SMĚRU PROUDĚNÍ VZDUCHU Když jednotka běží, můžete nastavit směrovací lamely, abyste změnili směr proudění vyfukovaného vzduchu a dosáhli rovnoměrné teploty v místnosti. Vytvoříte si tak příjemnější prostředí. Nastavte nahoru/dolů Obr. 5-1 Nastavte nahoru/dolů Obr. 5-2 Nastavení směru proudění vzduchu Stiskněte tlačítko SWING, abyste nastavili směrovací lamely do požadované polohy, a stiskněte toto tlačítko znovu, aby lamely zůstaly stát v této poloze. Automatické nastavení směru vyfukování vzduchu Stiskněte tlačítka SWING pro zapnutí automatického vychylování směrovacích lamel. Když je tato funkce zapnuta, bude pracovat motor pro otáčení lamel. Rozsah vychýlení je na každé straně 30. Když klimatizační zařízení neběží (včetně stavu, kdy je nastavena funkce automatického zapnutí (TIMER ON)), nebude tlačítko SWING fungovat. 6. ÚDRŽBA UPOZORNĚNÍ Před čištěním klimatizačního zařízení zkontrolujte, zda je odpojeno od napájení. Zkontrolujte, zda nejsou vodiče přerušené nebo odpojené. Očistěte vnitřní jednotku a dálkový ovladač suchou utěrkou. Pokud je vnitřní jednotka velmi špinavá, je možné použít pro čištění vlhkou utěrkou. Nikdy nepoužívejte mokrou utěrku pro čištění dálkového ovladače. Pro čištění nikdy nepoužívejte prachovky napuštěné chemikáliemi, ani nenechávejte takové materiály ležet dlouho na jednotce. Mohou způsobit poškození nebo vyblednutí povrchu jednotky. Pro čištění nepoužívejte benzín, ředidla, leštidla nebo podobná rozpouštědla. Takové látky mohou způsobit prasknutí nebo deformaci plastového krytu. Údržba po dlouhé odstávce (např. na začátku sezóny) Proveďte kontrolu a odstraňte vše, co by mohlo blokovat otvory pro přívod nebo výfuk vzduchu u vnitřních nebo venkovních jednotek. Vyčistěte vzduchové filtry a kryty vnitřních jednotek. Postupujte podle popisu v části Čištění vzduchového

7 filtru a nainstalujte vyčištěné filtry zpět na stejné místo. Pro zajištění plynulého provozu připojte jednotku k napájení alespoň 12 hodin předtím, než ji spustíte. Hned po připojení napájení se zobrazí obsah displeje dálkového ovladače. Údržba před dlouhou odstávkou (např. na konci sezóny) Nechejte vnitřní jednotky běžet asi půl dne v režimu Ventilátor, aby vnitřek jednotek vyschnul. Vyčistěte vzduchové filtry a kryty vnitřních jednotek. Postupujte podle popisu v části Čištění vzduchového filtru a nainstalujte vyčištěné filtry zpět na stejné místo. Čištění vzduchového filtru Vzduchový filtr zabraňuje pronikání prachu a jiných částic do jednotky. Pokud se filtr ucpe, pracovní účinnost klimatizace se výrazně sníží. Proto je při dlouhodobém používání zapotřebí vzduchový filtr jednou za dva týdny vyčistit. Pokud je klimatizační zařízení nainstalováno na prašném místě, čistěte vzduchový filtr častěji. Pokud je nahromaděný prach příliš obtížné vyčistit, vyměňte filtr za nový (výměnný vzduchový filtr je doplňkové příslušenství). 1. Otevřete mřížku na přívodu vzduchu. Zatlačte úchytky mřížky současně směrem do středu, jak ukazuje obr Pak mřížku zatáhněte směrem dolů. Před vytažením mřížky je třeba odpojit kabely od řídicí jednotky, které jsou připojeny ke konektorům na těle jednotky. 2. Vytáhněte mřížku přívodu vzduchu (spolu se vzduchovým filtrem, jak ukazuje obr. 6-1). Sklopte mřížku přívodu vzduchu dolů do úhlu 45, a nadzvedněte ji, abyste ji mohli vytáhnout. 3. Demontujte vzduchový filtr. 4. Vyčistěte vzduchový filtr. Pro čištění vzduchového filtru je možné použít vysavač nebo čistou vodu. Pokud je na filtru příliš mnoho prachu, očistěte jej měkkým kartáčkem a šetrným čisticím prostředkem a nechejte vyschnout na chladném místě. Při čištění pomocí vysavačem by měla strana, kterou se nasává vzduch, směřovat nahoru. (Viz obr. 6-3) Při čištění pomocí vody by měla strana, kterou se nasává vzduch, směřovat dolů. (Viz obr. 6-4) UPOZORNĚNÍ Nesušte vzduchový filtr na přímém slunečním světle nebo pomocí ohně. 5. Nainstalujte znovu vzduchový filtr. 6. Namontujte a zavřete mřížku přívodu vzduchu provedením kroků 1 a 2 v opačném pořadí a nezapomeňte připojit kabely řídicí jednotky do příslušných konektorů. Obr. 6-1 Obr JEVY, KTERÉ NEZNAMENAJÍ PORUCHU JEDNOTKY Obr. 6-3 Obr. 6-4 Situace 1: Systém nepracuje. Klimatizační zařízení se nespustí bezprostředně poté, co je stisknuto tlačítko ON/OFF na dálkovém ovladači. Pokud indikátor provozu svítí, je systém v normálním stavu. Klimatizační zařízení se spustí 3 minuty po zapnutí, aby se zabránilo přetížení motoru kompresoru. Pokud svítí indikátor provozu a také indikátor odmrazování (u modelů pro chlazení i topení) nebo indikátor režimu Ventilátor (u modelů jen pro chlazení), znamená to že jste nastavili režim Topení. Bezprostředně po nastavení režimu Topení, když ještě není spuštěn kompresor, je ve vnitřní jednotce aktivována ochrana proti vyfukování studeného vzduchu. Situace 2: Během režimu Chlazení se jednotka přepne do režimu Ventilátor Aby se zabránilo zamrzání výparníku vnitřní jednotky, systém přejde automaticky do režimu Ventilátor, a po chvíli se znovu obnoví režim Chlazení. Když teplota v místnosti klesne pod nastavenou teplotu, kompresor se zastaví a vnitřní jednotka se přepne do režimu Ventilátor; když se teplota zvýší, kompresor se znovu spustí. Je to stejné, jako v režimu Topení. Situace 3: Z jednotky vychází bílá pára Situace 3.1: Vnitřní jednotka Když je během operace Chlazení příliš vysoká vlhkost vzduchu a vnitřek vnitřní jednotky je velmi znečištěný, bude v místnosti nerovnoměrná teplota. Je zapotřebí vyčistit vnitřek vnitřní jednotky. Požádejte prodejce o pomoc s čištěním jednotky. Tato práce vyžaduje kvalifikovaného servisního technika. Situace 3.2: Vnitřní jednotka, venkovní jednotka Když je během operace Chlazení příliš vysoká vlhkost vzduchu a vnitřek vnitřní jednotky je velmi znečištěný, bude v místnosti nerovnoměrná teplota. Je zapotřebí vyčistit vnitřek vnitřní jednotky. Požádejte prodejce o pomoc s čištěním jednotky. Tato práce vyžaduje kvalifikovaného servisního technika. Když se po odmrazování přepne systém na topení, mění se vlhkost vzniklá při odmrazování na páru a vyfukuje se ven.

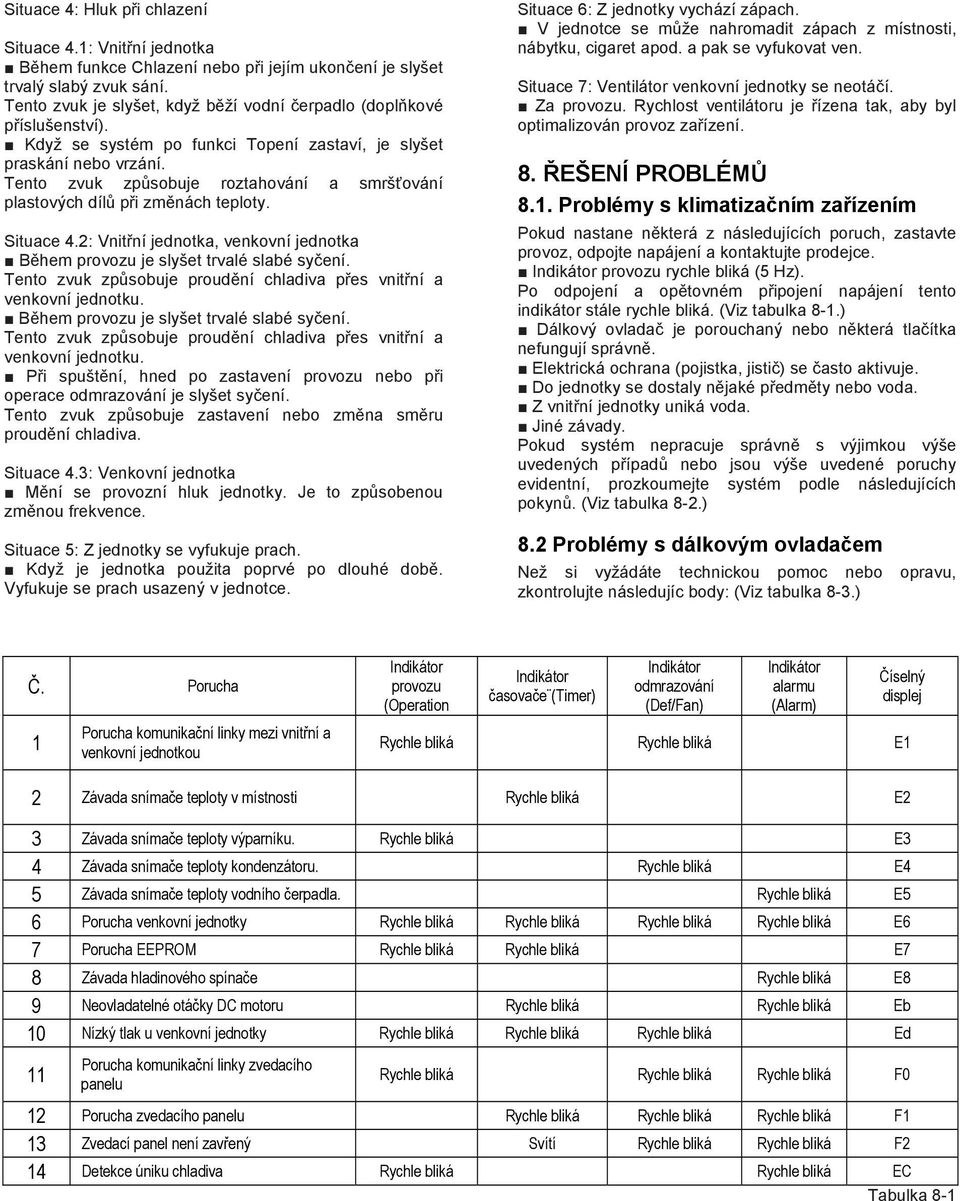

8 Situace 4: Hluk při chlazení Situace 4.1: Vnitřní jednotka Během funkce Chlazení nebo při jejím ukončení je slyšet trvalý slabý zvuk sání. Tento zvuk je slyšet, když běží vodní čerpadlo (doplňkové příslušenství). Když se systém po funkci Topení zastaví, je slyšet praskání nebo vrzání. Tento zvuk způsobuje roztahování a smršťování plastových dílů při změnách teploty. Situace 4.2: Vnitřní jednotka, venkovní jednotka Během provozu je slyšet trvalé slabé syčení. Tento zvuk způsobuje proudění chladiva přes vnitřní a venkovní jednotku. Během provozu je slyšet trvalé slabé syčení. Tento zvuk způsobuje proudění chladiva přes vnitřní a venkovní jednotku. Při spuštění, hned po zastavení provozu nebo při operace odmrazování je slyšet syčení. Tento zvuk způsobuje zastavení nebo změna směru proudění chladiva. Situace 4.3: Venkovní jednotka Mění se provozní hluk jednotky. Je to způsobenou změnou frekvence. Situace 5: Z jednotky se vyfukuje prach. Když je jednotka použita poprvé po dlouhé době. Vyfukuje se prach usazený v jednotce. Situace 6: Z jednotky vychází zápach. V jednotce se může nahromadit zápach z místnosti, nábytku, cigaret apod. a pak se vyfukovat ven. Situace 7: Ventilátor venkovní jednotky se neotáčí. Za provozu. Rychlost ventilátoru je řízena tak, aby byl optimalizován provoz zařízení. 8. ŘEŠENÍ PROBLÉMŮ 8.1. Problémy s klimatizačním zařízením Pokud nastane některá z následujících poruch, zastavte provoz, odpojte napájení a kontaktujte prodejce. Indikátor provozu rychle bliká (5 Hz). Po odpojení a opětovném připojení napájení tento indikátor stále rychle bliká. (Viz tabulka 8-1.) Dálkový ovladač je porouchaný nebo některá tlačítka nefungují správně. Elektrická ochrana (pojistka, jistič) se často aktivuje. Do jednotky se dostaly nějaké předměty nebo voda. Z vnitřní jednotky uniká voda. Jiné závady. Pokud systém nepracuje správně s výjimkou výše uvedených případů nebo jsou výše uvedené poruchy evidentní, prozkoumejte systém podle následujících pokynů. (Viz tabulka 8-2.) 8.2 Problémy s dálkovým ovladačem Než si vyžádáte technickou pomoc nebo opravu, zkontrolujte následujíc body: (Viz tabulka 8-3.) Č. Porucha 1 Porucha komunikační linky mezi vnitřní a venkovní jednotkou Indikátor provozu (Operation Indikátor časovače (Timer) Indikátor odmrazování (Def/Fan) Indikátor alarmu (Alarm) Číselný displej Rychle bliká Rychle bliká E1 2 Závada snímače teploty v místnosti Rychle bliká E2 3 Závada snímače teploty výparníku. Rychle bliká E3 4 Závada snímače teploty kondenzátoru. Rychle bliká E4 5 Závada snímače teploty vodního čerpadla. Rychle bliká E5 6 Porucha venkovní jednotky Rychle bliká Rychle bliká Rychle bliká Rychle bliká E6 7 Porucha EEPROM Rychle bliká Rychle bliká E7 8 Závada hladinového spínače Rychle bliká E8 9 Neovladatelné otáčky DC motoru Rychle bliká Rychle bliká Eb 10 Nízký tlak u venkovní jednotky Rychle bliká Rychle bliká Rychle bliká Ed 11 Porucha komunikační linky zvedacího panelu Rychle bliká Rychle bliká Rychle bliká F0 12 Porucha zvedacího panelu Rychle bliká Rychle bliká Rychle bliká F1 13 Zvedací panel není zavřený Svítí Rychle bliká Rychle bliká F2 14 Detekce úniku chladiva Rychle bliká Rychle bliká EC Tabulka 8-1

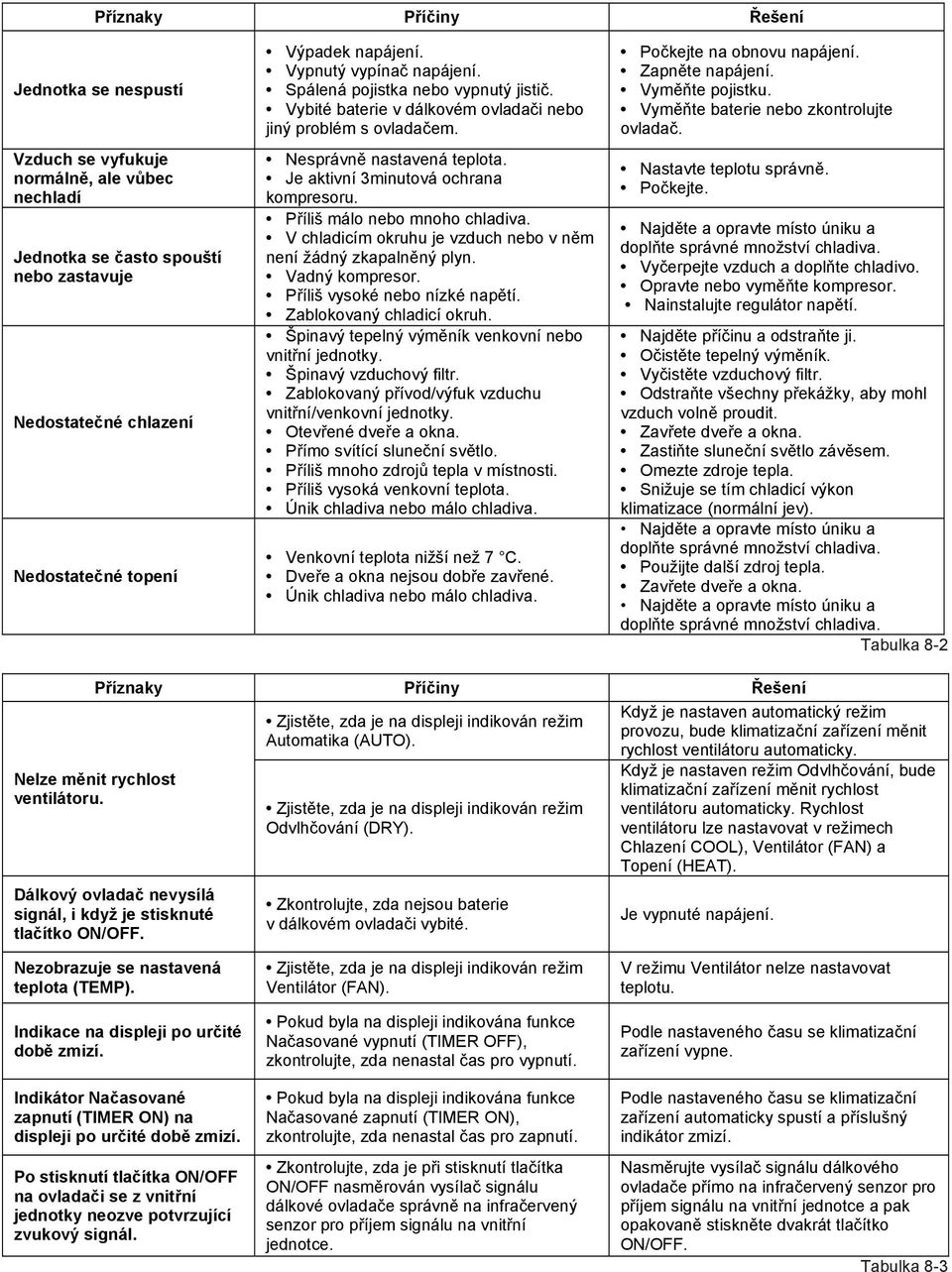

9 Příznaky Příčiny Řešení Jednotka se nespustí Vzduch se vyfukuje normálně, ale vůbec nechladí Jednotka se často spouští nebo zastavuje Nedostatečné chlazení Nedostatečné topení Výpadek napájení. Vypnutý vypínač napájení. Spálená pojistka nebo vypnutý jistič. Vybité baterie v dálkovém ovladači nebo jiný problém s ovladačem. Nesprávně nastavená teplota. Je aktivní 3minutová ochrana kompresoru. Příliš málo nebo mnoho chladiva. V chladicím okruhu je vzduch nebo v něm není žádný zkapalněný plyn. Vadný kompresor. Příliš vysoké nebo nízké napětí. Zablokovaný chladicí okruh. Špinavý tepelný výměník venkovní nebo vnitřní jednotky. Špinavý vzduchový filtr. Zablokovaný přívod/výfuk vzduchu vnitřní/venkovní jednotky. Otevřené dveře a okna. Přímo svítící sluneční světlo. Příliš mnoho zdrojů tepla v místnosti. Příliš vysoká venkovní teplota. Únik chladiva nebo málo chladiva. Venkovní teplota nižší než 7 C. Dveře a okna nejsou dobře zavřené. Únik chladiva nebo málo chladiva. Počkejte na obnovu napájení. Zapněte napájení. Vyměňte pojistku. Vyměňte baterie nebo zkontrolujte ovladač. Nastavte teplotu správně. Počkejte. Najděte a opravte místo úniku a doplňte správné množství chladiva. Vyčerpejte vzduch a doplňte chladivo. Opravte nebo vyměňte kompresor. Nainstalujte regulátor napětí. Najděte příčinu a odstraňte ji. Očistěte tepelný výměník. Vyčistěte vzduchový filtr. Odstraňte všechny překážky, aby mohl vzduch volně proudit. Zavřete dveře a okna. Zastiňte sluneční světlo závěsem. Omezte zdroje tepla. Snižuje se tím chladicí výkon klimatizace (normální jev). Najděte a opravte místo úniku a doplňte správné množství chladiva. Použijte další zdroj tepla. Zavřete dveře a okna. Najděte a opravte místo úniku a doplňte správné množství chladiva. Tabulka 8-2 Nelze měnit rychlost ventilátoru. Příznaky Příčiny Řešení Dálkový ovladač nevysílá signál, i když je stisknuté tlačítko ON/OFF. Zjistěte, zda je na displeji indikován režim Automatika (AUTO). Zjistěte, zda je na displeji indikován režim Odvlhčování (DRY). Zkontrolujte, zda nejsou baterie v dálkovém ovladači vybité. Když je nastaven automatický režim provozu, bude klimatizační zařízení měnit rychlost ventilátoru automaticky. Když je nastaven režim Odvlhčování, bude klimatizační zařízení měnit rychlost ventilátoru automaticky. Rychlost ventilátoru lze nastavovat v režimech Chlazení COOL), Ventilátor (FAN) a Topení (HEAT). Je vypnuté napájení. Nezobrazuje se nastavená teplota (TEMP). Indikace na displeji po určité době zmizí. Indikátor Načasované zapnutí (TIMER ON) na displeji po určité době zmizí. Po stisknutí tlačítka ON/OFF na ovladači se z vnitřní jednotky neozve potvrzující zvukový signál. Zjistěte, zda je na displeji indikován režim Ventilátor (FAN). Pokud byla na displeji indikována funkce Načasované vypnutí (TIMER OFF), zkontrolujte, zda nenastal čas pro vypnutí. Pokud byla na displeji indikována funkce Načasované zapnutí (TIMER ON), zkontrolujte, zda nenastal čas pro zapnutí. Zkontrolujte, zda je při stisknutí tlačítka ON/OFF nasměrován vysílač signálu dálkové ovladače správně na infračervený senzor pro příjem signálu na vnitřní jednotce. V režimu Ventilátor nelze nastavovat teplotu. Podle nastaveného času se klimatizační zařízení vypne. Podle nastaveného času se klimatizační zařízení automaticky spustí a příslušný indikátor zmizí. Nasměrujte vysílač signálu dálkového ovladače přímo na infračervený senzor pro příjem signálu na vnitřní jednotce a pak opakovaně stiskněte dvakrát tlačítko ON/OFF. Tabulka 8-3

10 DÁLKOVÝ OVLADAČ KLIMATIZAČNÍHO ZAŘÍZENÍ Děkujeme, že jste si zakoupili naše klimatizační zařízení. Před použitím klimatizačního zařízení si důkladně pročtěte tento návod k obsluze. Vzhled a parametry mohou být z důvodu vylepšení výrobku změněny bez předchozího upozornění. Podrobnosti zjistíte u prodejce nebo výrobce zařízení. Zacházení s dálkovým ovladačem UPOZORNĚNÍ Umístění dálkového ovladače Používejte dálkový ovladač do vzdálenosti max. 8 m od zařízení a nasměrujte ovladač na přijímač signálu zařízení. Příjem povelu z ovladače je potvrzen zvukovým signálem. Klimatizační zařízení nelze ovládat, pokud je signál na cestě z dálkového ovladače k zařízení blokován závěsem, dveřmi nebo jinými překážkami. Dbejte na to, aby se do dálkového ovladače nedostala žádná kapalina. Nevystavujte dálkový ovladač působení přímého slunečního světla nebo tepla. Pokud na přijímač infračerveného signálu v klimatizačním zařízení svítí přímé sluneční světlo, nemusí zařízení fungovat správně. Zastiňte sluneční světlo závěsy v okně apod., aby nedopadalo na přijímač signálu. Pokud na signál z dálkového ovladače reagují jiná elektrická zařízení, přemístěte je nebo se poraďte s prodejcem. Výměna baterií Dálkový ovladač je napájen dvěma bateriemi (R03/ LR03X2), umístěnými pod krytem v zadní části ovladače. 1. Zatlačte na kryt a vysuňte jej ven. 2. Vyjměte staré baterie a vložte nové. Dbejte na správné umístění pólů (+) a ( ). 3. Nasaďte kryt a zasuňte jej nazpět. POZNÁMKA: Když jsou baterie vyjmuty, vymaže se veškeré naprogramování dálkového ovladače. Po vložení nových baterií je třeba podle potřeby dálkový ovladač znovu naprogramovat. UPOZORNĚNÍ Nemíchejte staré a nové baterie nebo baterie různého typu. Nenechávejte baterie v dálkovém ovladači, pokud jej nebudete používat déle než 2 3 měsíce. Staré baterie odložte do speciálních schránek na vybité baterie v obchodech apod. Parametry dálkového ovladače Model Jmenovité napětí Nejnižší napětí pro vyslání signálu RG51C/(C)E, RG51C/BG(C)E. 3,0 V (suché baterie R03/LR03 2) 2,0 V Dosah signálu 8 m (11 m při napětí 3,0 V) Prostředí -50~60 C Přehled funkcí 1. Režimy provozu: AUTO (Automatika), COOL (Chlazení), DRY (Odvlhčování), HEAT (Topení, jen u modelů s funkcí topení) a FAN (Ventilátor). 2. Nastavení časovače v rozmezí 24 hodin. 3. Rozsah nastavení požadované teploty: 17~30 C 4. LCD displej pro zobrazení všech funkcí Poznámka: Tlačítka mohou u některých modelů vypadal trochu jinak, než na obrázku. Všechny zde popsané funkce jsou prováděny vnitřní jednotkou. Pokud vnitřní jednotka takovou funkci nemá, pak se po stisknutí příslušného tlačítka dálkového ovladače žádná funkce neprovede.

11 Tlačítka funkcí Tlačítko ADJUST / TEMP UP (Zvýšení) Stiskněte toto tlačítko pro zvýšení nastavení požadované teploty s krokem 1 C až na 30 C. Tlačítko ADJUST / TEMP DOWN (Snížení) Stiskněte toto tlačítko pro snížení nastavení požadované teploty s krokem 1 C až na 17 C. Tlačítko MODE (Režim provozu) Při každém stisknutí tlačítka se režim provozu cyklicky mění v následujícím pořadí: Automatika (AUTO), Chlazení (COOL), Odvlhčování (DRY), Topení (HEAT), Ventilátor (FAN). POZNÁMKA: Režim Topení je k dispozici jen u modelů s funkcí topení. Tlačítko SWING (Směrování vzduchu) Používá se pro zastavení nebo spuštění pohybu vodorovných směrovacích lamel. Při stisknutí tlačítka se budou lamely kývat automaticky nahoru a dolů. Tlačítko AIR DIRECTION (Směrování vzduchu) Používá se pro nastavení požadovaného směru vyfukování vzduchu nahoru/dolů. Při každém stisknutí tlačítka se poloha lamely změní o 6 stupňů. Tlačítko SWING (Směrování vzduchu) Používá se pro zastavení nebo spuštění pohybu svislých směrovacích lamel. POZNÁMKA: Funguje, jen když je dálkový ovladač používán s jednotkou, která je vybavena příslušnou funkcí. Tlačítko RESET Když je stisknuto zapuštěné tlačítko RESET, všechna aktuální nastavení se zruší a obnoví se výchozí nastavení ovladače. Tlačítko Zap./Vyp. Stisknutím tlačítka se zařízení zapne a dalším stisknutím tlačítka se zařízení vypne. Tlačítko FAN SPEED (Rychlost ventilátoru) Používá se pro nastavení čtyř stupňů rychlosti ventilátoru: Tlačítko FAN SPEED + MODE Stiskněte současně tlačítka Mode a Fan speed po dobu 2 sekund. Dálkový ovladač přejde do režimu nastavení krycího panelu jednotky a na displeji se zobrazí F2. Stisknutím tlačítka Zvýšení ( ) se krycí panel zvedne nahoru a stisknutím tlačítka Snížení ( ) se krycí panel spustí dolů. Pro ukončení režimu nastavení krycího panelu stiskněte libovolné tlačítko. Na displeji se obnoví normální zobrazení. Tlačítko TIMER ON (Načasované zapnutí) Stiskněte toto tlačítko pro zahájení nastavení času automatického zapnutí. Každým stisknutím tlačítka se nastavený čas zvýší o 30 minut až do 10 hodin a pak se zvyšuje po 1 hodině až do 24 hodin. Pro zrušení funkce automatického zapnutí tiskněte toto tlačítko, dokud není nastaven čas 0.0. Tlačítko ECO (Ekonomický provoz) Tato funkce se používá během spánku. Dokáže udržovat nejvhodnější teplotu a šetřit energii. Tato funkce je dostupná jen v režimech Chlazení (COOL), Topení (HEAT) nebo Automatika (AUTO). POZNÁMKA: Když zařízení pracuje v režimu úspory energie, dá se tato funkce zrušit stisknutím tlačítka MODE, FAN SPEED nebo ON/OFF. Tlačítko TIMER OFF (Načasované vypnutí) Stiskněte toto tlačítko pro zahájení nastavení času automatického vypnutí. Každým stisknutím tlačítka se nastavený čas zvýší o 30 minut až do 10 hodin a pak se zvyšuje po 1 hodině až do 24 hodin. Pro zrušení funkce automatického vypnutí tiskněte toto tlačítko, dokud není nastaven čas 0.0. Tlačítko LOCK (Uzamknutí) Stisknutím tohoto tlačítka se uzamknou všechna aktuální nastavení. Dálkový ovladač nereaguje na stisknutí žádného tlačítka s výjimkou tlačítka LOCK. Uzamknutí použijte, když chcete zabránit náhodné změna nastavení. Stiskněte znovu tlačítko LOCK, abyste zrušili funkci uzamknutí. Když je aktivováno uzamknutí, objeví se na displeji symbol klíče.

12 Indikátory na displeji Indikátory režimů Ukazuje aktuální režim provozu: AUTO (Automatika), COOL (Chlazení), DRY (Odvlhčování), HEAT (Topení, jen u modelů s funkcí topení) a FAN (Ventilátor). Indikátor vysílání Tento indikátor svítí, když dálkový ovladač vysílá signál do klimatizačního zařízení. Zobrazení teploty/času Zobrazuje nastavenou teplotu (17 až 30 C) nebo nastavení časovače (0 ~ 24 h). V režimu Ventilátor (FAN) se nic nezobrazuje. Indikátor zapnuto/vypnuto Tento indikátor se zobrazuje, když je zařízení v provozu. Indikátor režimu Ventilátor (FAN) Indikátory rychlosti ventilátoru Ukazují nastavenou rychlost ventilátoru: AUTO (Automatická), HIGH (Vysoká), MED (Střední, pokud je k dispozici) a LOW (Nízká). V režimu Automatická rychlost se nezobrazuje žádný z indikátorů rychlosti. V režimech Automatika (AUTO) a Odvlhčování (DRY) se rychlost ventilátoru nezobrazuje. Indikátor časovače (TIMER) Tato část displeje ukazuje nastavení časovače. Pokud je nastaveno jen načasované zapnutí, zobrazuje se TIMER ON. Pokud je nastaveno jen načasované vypnutí, zobrazuje se TIMER OFF. Pokud je nastaveno načasované zapnutí i načasované vypnutí, zobrazuje se TIMER ON OFF. Indikátor uzamknutí (LOCK) Indikátor uzamknutí se zobrazí, když je stisknuto tlačítko LOCK. Dalším stisknutím tlačítka se indikátor vypne.

13 Použití tlačítek Funkce Automatika Zkontrolujte, zda je zařízení připojeno k napájení. Indikátor provozu (OPERATION) na klimatizačním zařízení svítí. 1. Stisknutím tlačítka MODE nastavte režim Automatika (AUTO). 2. Stisknutím tlačítek ADJUST / TEMP. nastavte požadovanou teplotu. Teplotu je možné nastavit v rozmezí 17~30 C s krokem 1 C. 3. Stiskněte tlačítko ON/OFF, abyste spustili klimatizační zařízení. POZNÁMKA 1. V režimu Automatika nastavuje klimatizační zařízení podle rozdílu mezi aktuální a požadovanou teplotou automaticky režim Chlazení, Ventilátor, Topení nebo Odvlhčování. 2. V režimu Automatika není možné nastavit rychlost ventilátoru. Rychlost ventilátoru je řízena automaticky. 3. Pokud vám režim Automatika nevyhovuje, můžete nastavit požadovaný režim provozu ručně. Funkce Chlazení / Topení / Ventilátor Zkontrolujte, zda je zařízení připojeno k napájení. 1. Stisknutím tlačítka MODE nastavte režim Chlazení (COOL), Topení (HEAT, jen u modelů s topením) nebo Ventilátor (FAN). 2. Stisknutím tlačítek ADJUST / TEMP. nastavte požadovanou teplotu. Teplotu je možné nastavit v rozmezí 17~30 C s krokem 1 C. 3. Stisknutím tlačítka FAN SPEED nastavte jednu ze čtyř rychlostí ventilátoru: Automatika, Nízká (LOW), Střední (MED) nebo Vysoká (HIGH). 4. Stiskněte tlačítko ON/OFF, abyste spustili klimatizační zařízení. POZNÁMKA V režimu Ventilátor (FAN) se nastavená teplota na dálkovém ovladači nezobrazuje a teplotu v místnosti nelze regulovat. V tomto režimu lze provádět jen kroky 1, 3 a 4. Funkce Odvlhčování Zkontrolujte, zda je zařízení připojeno k napájení. Indikátor provozu (OPERATION) na klimatizačním zařízení svítí. 1. Stisknutím tlačítka MODE nastavte režim Odvlhčování (DRY). 2. Stisknutím tlačítek ADJUST / TEMP. nastavte požadovanou teplotu. Teplotu je možné nastavit v rozmezí 17~30 C s krokem 1 C. 3. Stiskněte tlačítko ON/OFF, abyste spustili klimatizační zařízení. POZNÁMKA V režimu Odvlhčování není možné nastavit rychlost ventilátoru. Rychlost ventilátoru je řízena automaticky. Výkon odvlhčování je 5 L/h

14 Funkce Směrování vzduchu Pomocí tlačítka DIRECTION/SWING nastavte vodorovnou lamelu a pomocí tlačítka SWING nastavte svislou lamelu. 1. Stiskněte tlačítko SWING nebo ( ); vodorovná nebo svislá lamela se bude automaticky kývat. Když stisknete tlačítko AIR DIRECTION, změní se poloha lamely po každém stisknutí o 6 stupňů. POZNÁMKA: Když je lamela nastavena do určitého úhlu, který by mohl ovlivnit účinnost chlazení nebo topení klimatizace, mělo by se nasměrování automaticky změnit. Funkce Časovač Stisknutím tlačítka TIMER ON můžete načasovat automatické zapnutí zařízení. Stisknutím tlačítka TIMER OFF můžete načasovat automatické vypnutí zařízení. Nastavení času automatického zapnutí 1. Stiskněte tlačítko TIMER ON. Zobrazí se Indikace TIMER ON. Na displeji dálkového ovladače se zobrazí indikátor TIMER ON, poslední nastavený čas automatického zapnutí a indikátor h. Nyní je možné nastavit čas pro automatické zapnutí zařízení. 2. Stiskněte znovu tlačítko TIMER ON pro nastavení požadovaného času automatického zapnutí. Každým stisknutím tlačítka se nastavený čas zvýší o 30 minut až do 10 hodin a pak se zvyšuje po 1 hodině až do 24 hodin. 3. Po nastavení načasovaného zapnutí následuje půlsekundová prodleva, než dálkový ovladač odešle povel do klimatizačního zařízení. Pak přibližně po 2 sekundách indikátor h zmizí a na LCD displeji se znovu objeví nastavená teplota. Nastavení času automatického vypnutí 1. Stiskněte tlačítko TIMER OFF. Zobrazí se Indikace TIMER OFF. Na displeji dálkového ovladače se zobrazí indikátor TIMER OFF, poslední nastavený čas automatického vypnutí a indikátor h. Nyní je možné nastavit čas pro automatické vypnutí zařízení. 2. Stiskněte znovu tlačítko TIMER OFF pro nastavení požadovaného času automatického vypnutí. Každým stisknutím tlačítka se nastavený čas zvýší o 30 minut až do 10 hodin a pak se zvyšuje po 1 hodině až do 24 hodin. 3. Po nastavení načasovaného vypnutí následuje půlsekundová prodleva, než dálkový ovladač odešle povel do klimatizačního zařízení. Pak přibližně po 2 sekundách indikátor h zmizí a na LCD displeji se znovu objeví nastavená teplota. DŮLEŽITÉ: Nastavení času pro funkci časovače je omezeno na následující hodnoty: 0,5, 1,0, 1,5, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5, 5,0, 5,5, 6,0, 6,5, 7,0, 7,5, 8,0, 8,5, 9,0, 9,5, 10, 11, 12, 13, 14, 16,17, 18, 19, 20, 21, 22, 23 a 24.

15 Příklad nastavení časovače Načasované zapnutí (TIMER ON) Funkce TIMER ON se hodí, například když chcete zařízení automaticky zapnout dříve, než se vrátíte domů. Klimatizační zařízení se zapne automaticky v nastaveném čase. Příklad: Spuštění klimatizačního zařízení za 6 hodin. 1. Stiskněte tlačítko TIMER ON. Na displeji dálkového ovladače se zobrazí indikátor TIMER ON, poslední nastavený čas automatického zapnutí a indikátor h. 2. Stisknutím tlačítka TIMER ON nastavte na displeji 6:0h. 3. Počkejte asi 3 sekundy, než se na displeji znovu zobrazí nastavená teplota. Tím je nastavení této funkce hotovo. Načasované vypnutí (TIMER OFF) Funkce TIMER OFF se hodí, například když chcete zařízení automaticky vypnout poté, co jdete spát. Klimatizační zařízení se vypne automaticky v nastaveném čase. Příklad: Zastavení klimatizačního zařízení za 10 hodin. 1. Stiskněte tlačítko TIMER OFF. Na displeji dálkového ovladače se zobrazí indikátor TIMER OFF, poslední nastavený čas automatického vypnutí a indikátor h. 2. Stisknutím tlačítka TIMER OFF nastavte na displeji 10:0h. 3. Počkejte asi 3 sekundy, než se na displeji znovu zobrazí nastavená teplota. Tím je nastavení této funkce hotovo. Kombinované načasování (současné nastavení načasovaného zapnutí a vypnutí) TIMER OFF TIMER ON (Zapnuto Zastavení Spuštění provozu) Tato funkce se hodí, například když chcete zařízení automaticky vypnout poté, co jdete spát, a zapnout je znovu ráno, když vstáváte, nebo když se vracíte domů. Příklad: Zastavení klimatizačního zařízení za 2 hodiny po nastavení a opětovné spuštění za 10 h po nastavení. 1. Stiskněte tlačítko TIMER OFF. Zobrazí se Indikace TIMER OFF. 2. Dalším stisknutím tlačítka TIMER OFF nastavte na displeji 2,0 h. 3. Stiskněte tlačítko TIMER ON. Zobrazí se Indikace TIMER ON. 4. Dalším stisknutím tlačítka TIMER OFF nastavte na displeji 10 h. 5. Počkejte, až se na displeji dálkového ovladače zobrazí nastavená teplota. TIMER ON TIMER OFF (Vypnuto Spuštění Zastavení provozu) Tato funkce se hodí, například když chcete zařízení zapnout dříve, než se probudíte, a vypnout, až odejdete z domu. Příklad: Spuštění klimatizačního zařízení za 2 hodiny po nastavení a opětovné zastavení za 5 h po nastavení. 1. Stiskněte tlačítko TIMER ON. Zobrazí se Indikace TIMER ON. 2. Dalším stisknutím tlačítka TIMER ON nastavte na displeji 2,0 h. 3. Stiskněte tlačítko TIMER OFF. Zobrazí se Indikace TIMER OFF. 4. Dalším stisknutím tlačítka TIMER OFF nastavte na displeji 5,0 h. 5. Počkejte, až se na displeji dálkového ovladače zobrazí nastavená teplota. UPOZORNĚNÍ Nastavení časovače (TIMER ON nebo TIMER OFF), který je v pořadí, nastává hned poté, co je aktivován nastavený čas. Ekonomický provoz (ECO) Funkce ECO umožňuje, aby jednotka automaticky zvýšila (při chlazení) nebo snížila (při topení) teplotu každou hodinu o 1 C po dobu prvních 2 hodin od aktivace této funkce, pak tuto teplotu udržovala po dalších 5 hodin a poté automaticky ukončila provoz. Dokáže udržovat nejvhodnější teplotu a šetřit energii. POZNÁMKA: Funkce ECO je dostupná jen v režimech Chlazení (COOL), Topení (HEAT) a Automatika (AUTO).

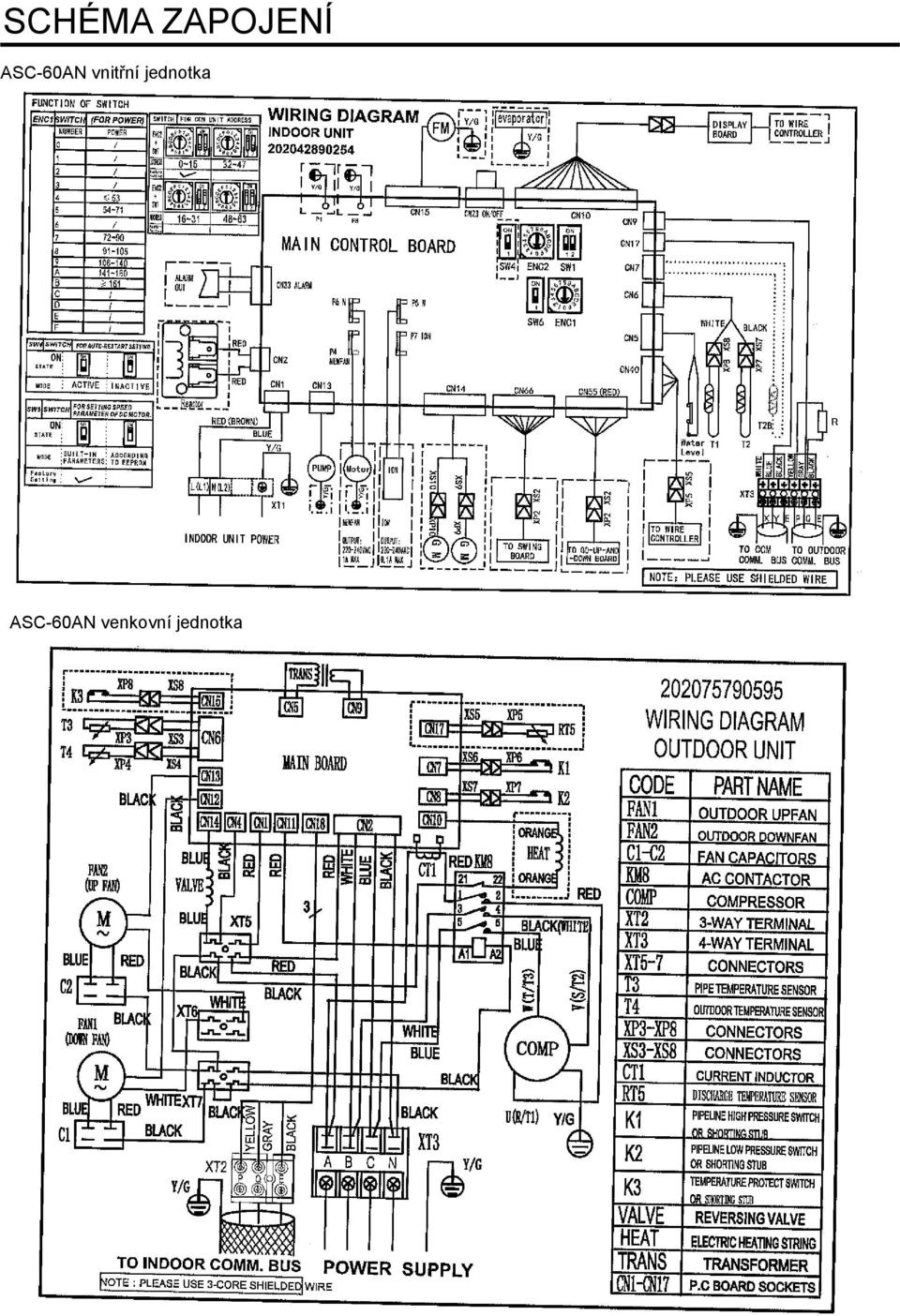

16 SCHÉMA ZAPOJENÍ ASC-60AN vnitřní jednotka ASC-60AN venkovní jednotka

17 PŘÍSTROJOVÝ ŠTÍTEK

18 ENERGETICKÝ ŠTÍTEK Energy Manufacturer Outside Inside Unit Unit More efficient A B C D E F G Less efficient Annual energy consumption, kwh in cooling mode (Actual consumption will depend on how the appliance is used and climate) Cooling output kw Energy efficiency ratio Full load (the higher the better) Type Cooling only Cooling + Heating Air-Conditioner ASC-60AN ASC-60AN E Energy Manufacturer Outside Unit Inside Unit More efficient A B C D E F G Less efficient Annual energy consumption, kwh in cooling mode (Actual consumption will depend on how the appliance is used and climate) Cooling output kw Energy efficiency ratio Full load (the higher the better) Type Cooling only Cooling + Heating Air-Conditioner ASF-60AN ASF-60AN C Air cooled Air cooled Water cooled Water cooled Heat output kw Heating Performance A: higher G: lower Noise (db(a) re 1 pw) 17 A B C DE F G 55 Heat output kw Heating Performance A: higher G: lower Noise (db(a) re 1 pw) A B CD E F G 55 Further information is contained in product brochures Further information is contained in product brochures Norm EN Air-conditioner Energy Label Directive 2002/31/EC Norm EN Air-conditioner Energy Label Directive 2002/31/EC

19

20 ZPĚTNÝ ODBĚR ELEKTROODPADU Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. INFORMACE O CHLADICÍM PROSTŘEDKU Toto zařízení obsahuje fluorované skleníkové plyny zahrnuté v Kjótském protokolu. Údržba a likvidace musí být provedena kvalifikovaným personálem. Typ chladicího prostředku: R410A Složení chladicího prostředku R410A: (50% HFC-32, 50% HFC-125) Množství chladicího prostředku: viz přístrojový štítek. Hodnota GWP: 2088 GWP = Global Warming Potential (potenciál globálního oteplování) V případě problémů s kvalitou nebo jiných kontaktujte prosím místního prodejce nebo autorizované servisní středisko. Tísňové volání - telefonní číslo: 112 VÝROBCE Výrobce: SINCLAIR CORPORATION Ltd., 1-4 Argyll St., London W1F 7LD, UK, Zařízení bylo vyrobeno v Číně (Made in China). ZÁSTUPCE, SERVISNÍ PODPORA Centrála NEPA spol. s r.o. Purkyňova 45, Brno Tel.: Tel. servis: Fax: Fax. servis: Bezplatná infolinka: Obchod: obchod@nepa.cz Servis: servis@nepa.cz Objednávky: brno-fakturace@nepa.cz
