319D L / LN. Hydraulické rýpadlo. Motor Cat C4.2 s technikou ACERT Čistý výkon (dle ISO 9249) při 2200 ot/min Hmotnost

Transkript

1 319D L / LN Hydraulické rýpadlo Motor Cat C4.2 s technikou ACERT Čistý výkon (dle ISO 9249) při 2200 ot/in 93 kw/126 k Hotnost Provozní hotnost až kg Dlouhý podvozek, jednodílný výložník, násada 270, desky pásů 60.

2 319D, jeho vybavení a vlastnosti Efektivní hydraulický systé U rýpadla 319D byly pro zvýšení jeho efektivnosti a pro dosažení vynikající ovladatelnosti provedeny význané zěny v hydraulické systéu. Motor s nízkýi eisei Motor Cat s technikou ACERT splňuje požadavky eisních předpisů EU Stupeň IIIA, přito á stejnou výkonnost a spotřebovává éně paliva než v dřívější provedení. Všestranná využitelnost V konfiguraci stroje vybaveného systée Cat ovládání pracovních nástrojů lze využít nejrozanitější pracovní nástroje. Osvědčená spolehlivost Techniky využívané firou Caterpillar při konstrukci a výrobě zajišťují axiální provozní pohotovost stroje, iořádnou odolnost a bezkonkurenční provozní životnost. Kofortní stanoviště obsluhy S novou ergonoickou kabinou budete pracovat v nejlepších podínkách a ůžete se zaěřit na produktivitu. Obsah Stanoviště obsluhy Motor Hydraulický systé Podvozek a stavba stroje Pracovní zařízení Všestranná využitelnost Ovládání pracovního nástroje Snadná údržba Systé 'Product Link' Koplexní služby a podpora zákazníků Specifikace Standardní a volitelné vybavení /21 Nový výkonný otor, optializovaný hydraulický systé a rekonstruované stanoviště obsluhy - to vše přispělo k tou, že se z rýpadla 319D stal vysoce výkonný, skvěle pracující stroj se sníženýi provozníi náklady. 2

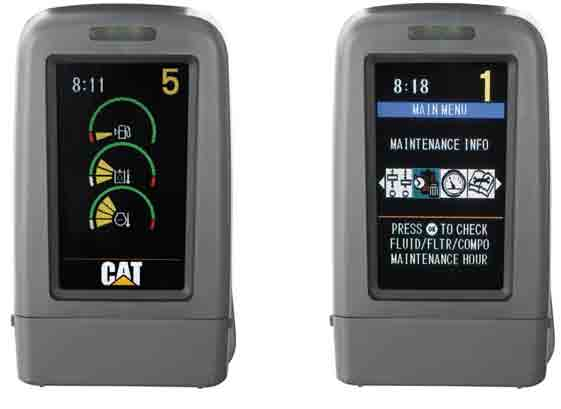

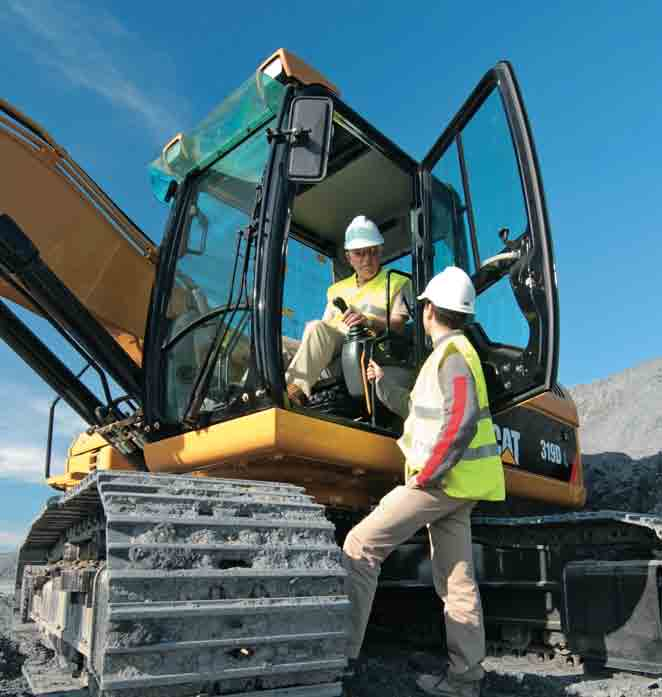

3 Stanoviště obsluhy Nová úroveň kofortu, výhledu a ovládání. Kabina Seznate se s prostorný, tichý a kofortní stanoviště obsluhy. Kabina je přetlakovaná na 0,5 bar, aby se oezilo nožství prachu vnikajícího do kabiny, udržel se pocit pohody obsluhy po celou pracovní sěnu, a zajistila tak vysoká produktivita i běhe dlouhého pracovního dne. Kofortní sedačka se dá nastavit tak, aby to vyhovovalo postavě i hotnosti obsluhy. Je ožné zvolit dodání vzduche odpružené a / nebo vyhřívané sedačky. Kliatizace kabiny s autoatický řízení udržuje nastavenou teplotu a proudění vzduchu. Ovládací joystiky vyžadují iniální sílu při ovládání a jejich konstrukce je přizpůsobena přirozené poloze zápěstí a předloktí obsluhy. S joystiky je ožné anipulovat s pažei opřenýi o loketní opěrky. Horizontální i vertikální zdvihy joystiků jsou řešeny tak, aby se oezil vznik únavy obsluhy. K hlavní přednoste nové kabiny patří vynikající výhled dopředu a nahoru a ožnost zvolit zvětšené bezpečnostní sklo. Předstartovní kontrola a displej onitorovacího systéu Systé před spuštění stroje kontroluje, zda není nízká hladina otorového oleje, hydraulického oleje a chladicí kapaliny otoru, a je-li hladina některé provozní náplně nízká, upozorní obsluhu výstrahou na LCD onitoru. Na LCD onitoru se zobrazují důležité provozní a výkonnostní inforace, a obsluha ůže zvolit některý z 27 různých jazyků. Vnější provedení kabiny Rýpadlo 319D je vybaveno novou kabinou, která uožňuje přišroubovat přío ve výrobní závodě nebo dodatečně systé krytu pro ochranu před padajícíi předěty (FOGS), aby stroj odpovídal specifikací a požadavků pracoviště. Skořepinová konstrukce kabiny je zavěšena na ráu přes pružné silentbloky, což tluí vibrace, snižuje hlučnost v kabině a zvyšuje kofort obsluhy. K novéu volitelnéu vybavení patří časový zpožďovač, který ponechá vnější světlo na kabině svítit tak dlouho, aby ohla posádka stroj bezpečně opustit. Systé zabezpečení stroje Systé zabezpečení stroje (systé MSS) (volitelné vybavení) využívá prograovatelné klíčky, které zneožňují zcizení stroje, vniknutí vandalů nebo neoprávněné použití stroje. Systé MSS používá elektronicky kódované klíče, u kterých lze nastavit přesné časové období jejich použitelnosti. 3

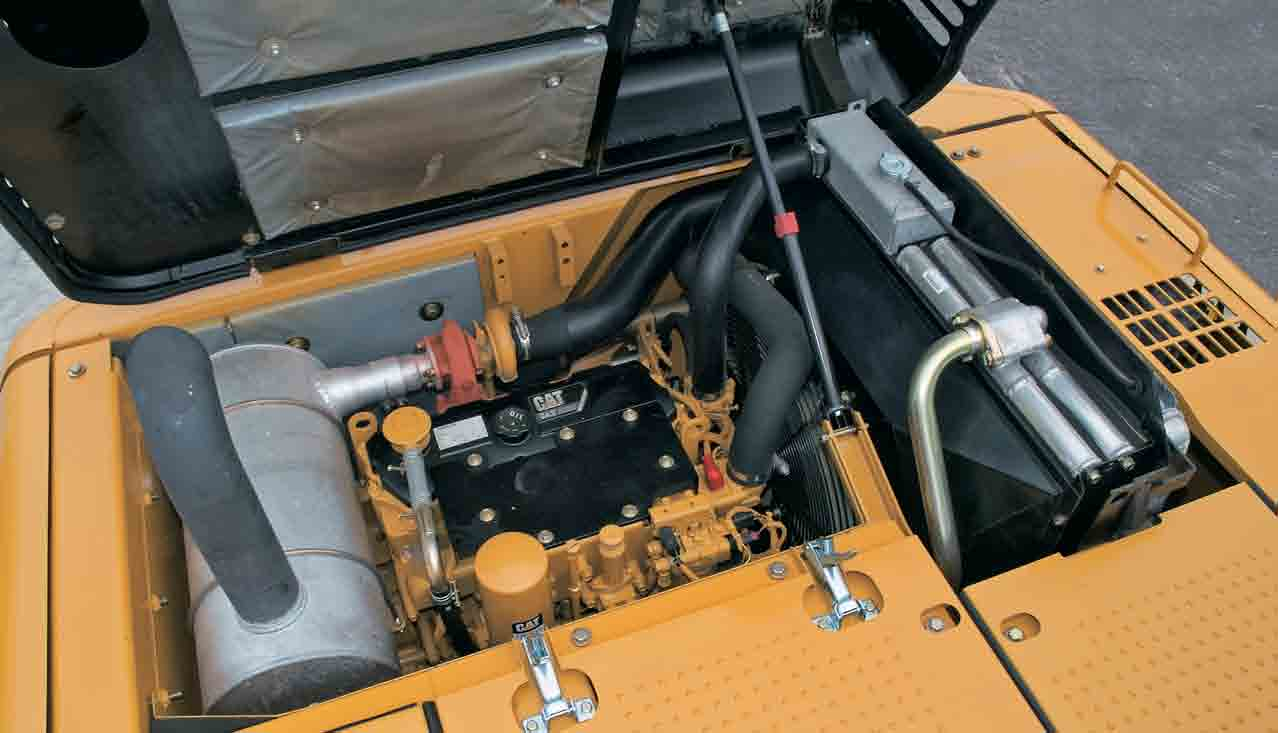

4 Motor Čistý, tichý chod a vynikající výkon s technikou ACERT. Motor Cat C4.2 s technikou ACERT á optiální výkonnostní vlastnosti a splňuje požadavky eisních předpisů podle EU Stupeň IIIA. V součinnosti s integrovaný elektronický řízení oezuje technika ACERT škodlivé eise vznikající při spalování paliva, a využívá k tou prostředky nejvyšší technické úrovně v systéech přívodu vzduchu a paliva. Motor Cat C4.2 á o pět procent vyšší výkon než otor dřívějšího provedení, což uožnilo zvýšit tlak v hydraulické systéu a tí také produktivitu. Autoatické řízení otoru a dodávky paliva Třístupňové ovládání s přepínání na jeden dotyk zvyšuje hospodárnost na axiu a snižuje hladiny hlučností. Dodávka paliva je řízena řídicí jednotkou otoru ADEM A4 tak, aby byla dosažena nejvyšší ožná výkonnost na jeden litr použitého paliva. Pružné sledování dodávky a spotřeby paliva zabezpečuje rychlou odezvu otoru na průběžně se ěnící potřeby. Systé vstřikování paliva je řízen elektronickýi ovládacíi prvky. Systé vícenásobného vstřikování paliva se vyznačuje vysoký stupně přesnosti, přesně řízený cyklus spalování snižuje teploty ve spalovací prostoru, vzniká éně škodlivých eisí a optializuje se spalování. To se proítá do vyššího výstupního výkonu a nižších nákladů na palivo. Klikový hřídel a písty Indukčně kalený klikový hřídel, kovaný z jednoho kusu ateriálu, je dobře vyvážený, výsledke čehož jsou enší vibrace a vyšší 4 odolnost vůči opotřebení. Písty z hliníkové slitiny, odolné proti vysoký teplotá, ají alý kopresní zdvih, číž je zvýšena účinnost a prodloužena životnost. Ekonoický reži Ekonoický reži patří ke standardní ožnoste volby, dovoluje sladit výkonnostní požadavky s hospodárností spotřeby, použít potřebné vylaovací síly a využít nosnost při standardní výkonu otoru. ODPS Systé 'ODPS' (dodávka výkonu podle potřeby) je nový systé, který trvale reguluje výkon otoru podle výkonnostních požadavků hydraulického systéu stroje. Tento stroj á proto sníženou spotřebu paliva a sníženou hlučnost při aplikacích s írný zatížení. Elektronický řídicí odul (ECM) Elektronický řídicí odul (odul ECM) funguje jako "ozek" řídicího systéu otoru, reaguje rychle na ěnící se provozní veličiny a zvyšuje tak účinnost otoru na axiu. Modul ECM spolupracuje se sníači v palivové, vzduchové, chladicí a výfukové systéu otoru, ukládá a předává inforace o provozních podínkách (otáčky, spotřeba paliva) a diagnostické inforace. Vzduchový filtr Vzduchový filtr s radiální těsnění a dvouvrstvou filtrační vložkou zajišťuje účinnější filtraci. Když nožství nahroaděného prachu překročí přede stanovenou úroveň, zobrazí se na onitoru výstražné hlášení.

5 Hydraulický systé Systé s vysokou účinností a výkonností, s přesný ovládání alýi silai. Miořádná výkonnost O dvě procenta zvýšený tlak v hydraulické systéu zvyšuje síly při zvedání, otáčení nástavby a vylaování. Hydraulický systé rýpadla 319D á jako celek vysokou účinnost a výkonnost. Přídavná hydraulická a elektrická vedení jsou vedena ke spodníu závěsu výložníku, což usnadňuje instalaci hydraulických okruhů. Nová kopaktní konstrukce uožnila použití kratších potrubí a ostatních vedení, číž se snížilo tření a tlakové ztráty, takže dodávaný výkon je efektivněji využitý. Tluiče dosedu hydraulických válců na straně pod píste válců výložníku a na obou stranách hydraulických válců násady tluí rázy, snižují hlučnost a prodlužují životnost válců. Jsou-li ovládací prvky v neutrální poloze, je průtok oleje oezený na iniu, číž se snižuje spotřeba paliva a prodlužuje životnost koponentů. Elektronické řízení nastaví výkon čerpadel elektronicky tak, aby se nepřekročil výkon otoru, který je k dispozici, a předešlo se tak ožnéu přetížení otoru a tí poklesu otáček pod přípustnou nejnižší provozní hodnotu. Hydraulický systé typu 'cross-sensing' se dvěa čerpadly využívá výkon otoru při všech provozních podínkách na 100 procent, což zvyšuje produktivitu, protože pracovní zařízení se pohybuje rychleji a stroj je schopen se otočit na ístě rychleji, zvýšenou silou. Nové ožnosti volby v hydraulické systéu: Funkce "Sartboo" a reži "Leveling Mode", které zvyšují efektivnost rýpadla 319D. Ekonoický reži "Econoode" snižuje provozní náklady. Regenerační okruhy výložníku a násady Regenerační okruhy výložníku a násady šetří energii běhe pohybu výložníku dolů a při přitahování násady, číž se zvyšuje efektivnost a snižují provozní náklady. Snadné ovládání Byly zrušeny vypínače pracovního a výkonnostního režiu, a vždy je tak k dispozici plný výkon. Posádky se neusí učit používat různé režiy, protože autoatická funkce priority výložníku a otoče autoaticky zvolí nejlepší reži podle pohybů joystike. 5

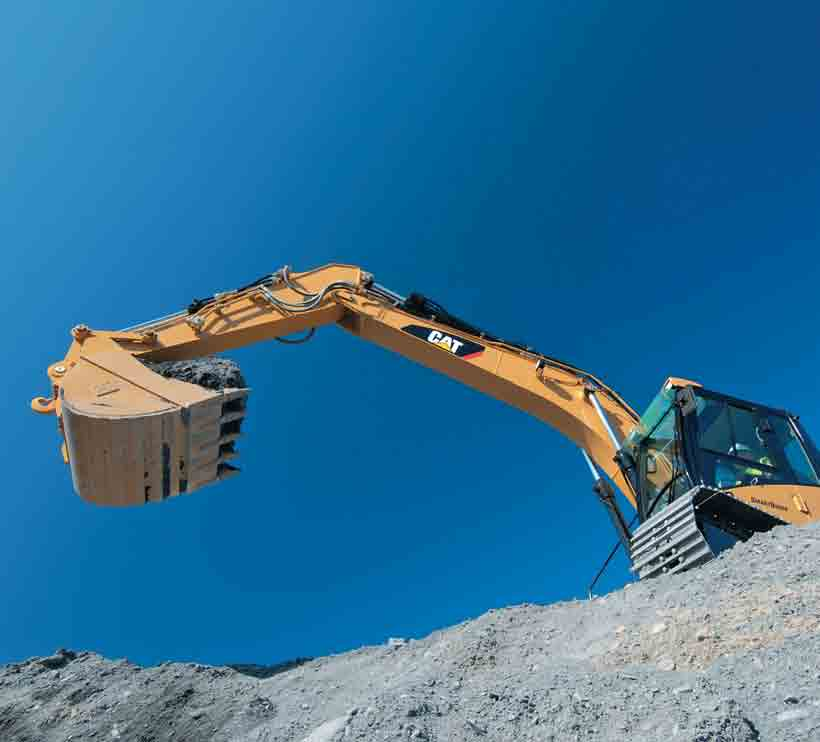

6 Podvozek a stavba stroje Vynikající stabilita a anévrovací schopnosti. Mechanisus pracovního zařízení Výkonnost, spolehlivost a životnost. Výložníky a násady Cat jsou svařované skříňové konstrukce vyztužené plechy z vysoce pevné oceli, a jako takové zajišťují vysokou výkonnost při dlouhé provozní životnosti. K rýpadlu 319D se dodávají výložníky v provedeních z jednoho kusu ateriálu a dvoudílné s ěnitelný úhle rozevření (VA). Násady čtyř různých délek pak uožňují zvolit konfiguraci pracovního zařízení podle potřeby. Fira Caterpillar používá při analýze všech konstrukcí nejodernější technické a prograové prostředky, a stroje jsou proto i při nejnáročnějších aplikacích spolehlivé a ají dlouhou životnost. Více než 70 procent konstrukčních svarů se provádí roboticky, číž se oproti ručníu svařování dosahuje až trojnásobné provaření svarů. Základe vysoké odolnosti tohoto stroje je právě konstrukční provedení jeho koponentů a podvozku. Podvozek rýpadla 319D je veli odolný a á dlouhou životnost, jeho součástí jsou koponenty z větších, 20 až 25-tunových rýpadel. Dodávají se také dlouhé a dlouhé úzké verze podvozku, představující nejlepší řešení pro různé aplikace a provozní a dodavatelské potřeby zákazníků. Konstrukce podvozku Základní rá tvaru X se skříňovýi průřezy vynikající způsobe odolává kobinovanéu naáhání krute a ohybe. Ráy kladek pásů jsou zhotoveny z lisovaných pětiúhelníkových prvků, což zabezpečuje jejich iořádnou pevnost a dlouhou provozní životnost. Integrální součástí ráů kladek pásů jsou standardní ochranné kryty vodicích kol a středních částí, což uožňuje udržet souběžný pohyb pásů i při pojíždění nebo práci na svazích. Hydrootory pojezdu Hydrootory pojezdu s autoatickou volbou rychlostí uožňují rýpadlu 319D autoatické řazení nahoru a dolů plynulý, řízený způsobe při nízkých i vysokých rychlostech. Přídavné, těžší protizávaží K rýpadlu 319D se jako volitelné vybavení dodává protizávaží 3600 kg (+470 kg těžší), použitelné pro specifické aplikace, které vyžadují zvýšené nosnosti. 6

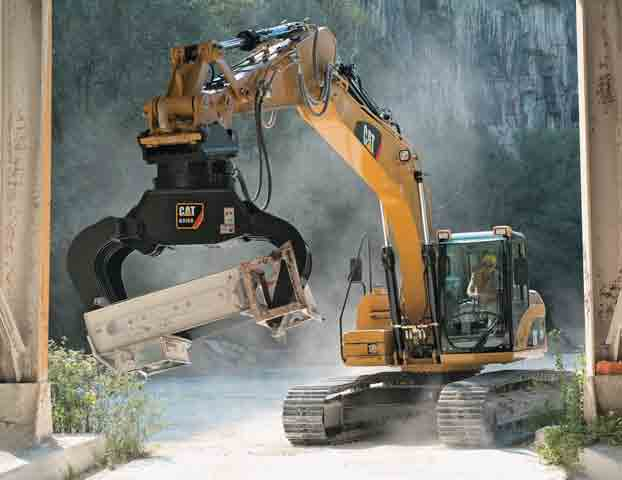

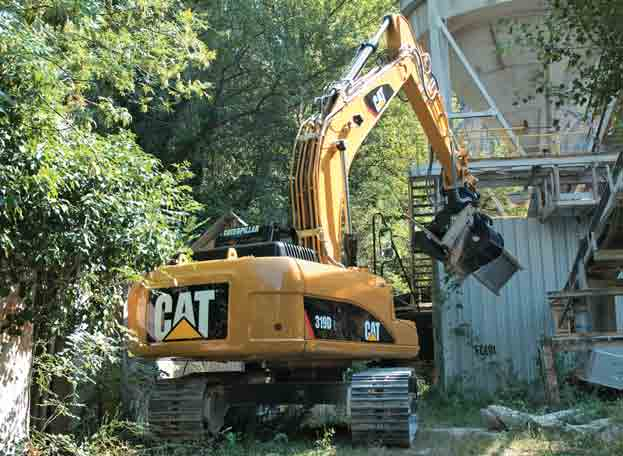

7 Všestranná využitelnost Volbou kobinace hydraulického systéu a pracovního nástroje lze nalézt řešení pro každou práci. Ovládání pracovního nástroje Konfigurace hydraulického systéu a pilotních okruhů Vysokotlaké systéy, středotlaké systéy a elektrické pilotní ovládací prvky se dodávají jako vzájeně nezávislé a kobinovatelné příslušenství uožňující konfigurovat stroj tak, aby co nejlépe odpovídal specifický potřebá Vaší práce. Ovládací páky Jako saostatné příslušenství se dodávají dva typy ovládacích pák a dva typy ovládacích pedálů. Pracovní nástroje Fira Caterpillar nabízí ke stroji nejrůznější pracovní nástroje, včetně kladiv, drapáků, nůžek, víceúčelových (MP) nástrojů, drtičů, hutnících desek a rozrývačů, aby to odpovídalo Vaši potřebá a použití stroje. Kroě toho se k touto rýpadlu dodává sortient nejrůznějších lopat uožňujících optializovat výkonnost stroje. Systé zubů 'Cat K-series' Tento systé zajišťuje spolehlivé uchycení špiček nástrojů a uožňuje snadné nasazení a deontáž zubů. Rychloupínací zařízení pracovních nástrojů Toto hydraulické upínací zařízení rozšiřuje všestrannou využitelnost rýpadla, protože uožňuje snadno a rychle ěnit nejrozanitější pracovní nástroje. Systé 'Product Link' Rýpadlo 319D je vybavené přípravou pro systé 'Product Link', který lze instalovat dodatečně v provozních podínkách nebo objednat instalovaný přío z výroby. Systé 'Product Link' poáhá při organizaci a řízení strojového parku sledování provozních hodin, uístění strojů a jejich provozního stavu. Příslušenství pro ovládání pracovního nástroje je instalováno jako standardní vybavení a uožňuje přede nastavit průtok a tlak až pro 10 nástrojů, což usnadňuje a zrychluje práci při výěně nástrojů. V kobinaci s hydraulický rychloupínací zařízení dovoluje tento systé ovládat výěnu pracovních nástrojů jednoduše z kabiny. 7

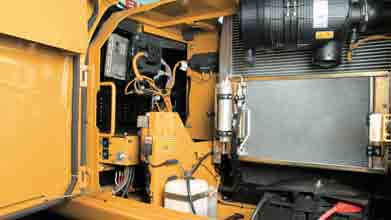

8 Snadná údržba Zjednodušený servis a údržba šetří čas a peníze. S přihlédnutí k potřebá servisních techniků a posádky je řada íst vyžadujících údržbu a servis přístupná ze zeě, což uožňuje provádět servis a pravidelnou údržbu rychle a efektivně. Prodloužené intervaly pravidelné údržby snižují provozní náklady a prodlužují provozní pohotovost stroje. Olejoznak, olejový filtr, palivový filtr a čerpadlo pro odvzdušnění palivového systéu se nachází na pravé straně nástavby, což usnadňuje údržbu. Jako volitelné vybavení se dodává elektronický sníač pro odlučovač vody z paliva, který upozorní posádku, když je hladina vody vysoká. Systé 'Product Link' poáhá při organizaci a řízení strojového parku sledování provozních hodin, uístění strojů a jejich provozního stavu. Nové provedení protiskluzových desek nahoře na úložné skříni a otočné nástavbě poáhá zabránit uklouznutí a také padání bláta do otočné nástavby. Odbočky pro odběr vzorků provozních náplní Stroj je vybavený odbočkai pro odběr vzorků náplní podle prograu S O S SM a pro testování hydraulického oleje, otorového oleje a chladicí kapaliny, což urychluje diagnostiku. Diagnostická přípojka pro testování s použití software 'Cat Electronic Technician' (Cat ET) je nyní uístěná v kabině. Vzduchový filtr Účinnou filtraci vzduchu zabezpečuje ve vzduchové filtru s radiální těsnění dvouvrstvá filtrační vložka. Když nožství nahroaděného prachu překročí přede stanovenou úroveň, zobrazí se na onitoru výstražné hlášení. Tento filtr je příhodně uístěný v prostoru za kabinou. Jako volitelné vybavení se dodává také vzduchový předčistič, který prodlužuje životnost filtru a přispívá ke snížení nákladů na údržbu. Filtr patronového typu Ve vratné větvi hydraulického systéu se nachází filtr patronového typu, který je přístupný z vnějšku nádrže a zabraňuje vnikání nečistot do systéu při výěně hydraulického oleje. Prostor chladiče otoru Horizontálně položený kondenzor systéu kliatizace se dá odklopit, což usnadňuje čistění. Před chladiče otoru a chladiče hydraulického oleje jsou uístěny odníatelné řížky, což usnadňuje a zkracuje čistění. 8

9 Systé 'Product Link' Efektivní zařízení pro sledování a podporu stroje, ať již je kdekoliv. Rýpadlo 319D ůže být volitelně vybaveno systée 'Product Link PL321SR'. Tento systé zajišťuje nepřetržité sledování stroje a inforace o jeho uístění, provozních hodinách a provozní stavu přes systé GPS a další internetové prostředky. Systé 'Product Link' poskytuje inforace o situaci a pohotovosti stroje a přispívá ke snížení provozních nákladů. Koplexní služby zákazníků Bezkonkurenční podpora zákazníků. Zástupce firy Cat je připravený pooci Vá jak při rozhodování o koupi stroje, tak kdykoliv poto. Porovnejte různé stroje, vyhodnoťte životnost jejich koponentů, potřeby preventivní údržby a náklady na očekávanou produkci. Využijte ožnosti financování, které se pružně přizpůsobí Vaši potřebá. Zástupce firy Cat vyhodnotí náklady na opravu, rekonstrukci nebo oběnu Vašeho stroje, abyste se ohli správně rozhodnout. Další inforace o výrobcích firy Caterpillar, o službách zástupců a o průyslových řešeních najdete na internetových stránkách 9

10 Specifikace hydraulického rýpadla 319D L / LN Motor Motor Cat C4.2 ACERT Čistý výkon na setrvačníku dle ISO 9249 dle 80/1269/EEC Vrtání Zdvih Zdvihový obje 93 kw/126 k 93 kw/126 k ,25 litru Uvedený čistý výkon je výkon na setrvačníku, je-li otor vybavený ventilátore chladiče, vzduchový filtre, tluiče výfuku a alternátore. Ke zěně jenovitých hodnot nedochází až do nadořské výšky 230etrů. Rýpadlo 319D L splňuje eisní požadavky EU Stupeň IIIA Sěrnice 97/68/EC. Hydraulický systé Max. průtok systée hlavního pracovního zařízení (2x) 176 litrů/in Maxiální tlak - Pracovní zařízení 350 bar Maxiální tlak - Pojezd 363 bar Maxiální tlak - Otoč 230 bar Pilotní systé - Maxiální průtok 27 litrů/in Pilotní systé - Maxiální tlak 41 bar Válec výložníku - Vnitřní průěr 12 Válec výložníku - Zdvih 1193 Válec násady - Vnitřní průěr 13 Válec násady - Zdvih 1364 Válec lopaty - Vnitřní průěr 11 Válec lopaty - Zdvih 1048 Hlučnost Vnitřní hlučnost Hladina hlučnosti působící na obsluhu v kabině dodávané firou Caterpillar, ěřená podle postupů specifikovaných v norě ISO 6396, je 76 db(a), je-li kabina správně instalovaná a udržovaná a ěření se provádí se zavřenýi okny a dveři. Vnější hlučnost Hladina akustického výkonu působící na pozorovatele, ěřená podle postupů a podínek testování specifikovaných v norě 2000/14/EC, je 104 db(a). Mechanisus otoče Max. točivý oent otoče Max. rychlost otáčení otoče Pohon pojezdu Maxiální tažná síla Maxiální rychlost pojezdu 51 kn 11,3 ot/in 207 kn 5 k/hod Objey provozních náplní Litry Palivová nádrž 300 Chladicí soustava 11 Motorový olej 18,5 Převodovka otoče 8 Koncový převod (každý) 8 Hydraulický systé (včetně nádrže) 190 Hydraulická nádrž 106 Standardy Kabina/systé FOGS SAE J1356 FEB88 ISO

11 Rozěry Všechny rozěry jsou přibližné Výložník Výložník R 530 Výložník VA Typ násady Délka násady 1 Přepravní výška 2 Přepravní délka 3 Obrysový poloěr otočné nástavby 4 Rozvor pásového podvozku 5 Délka pásu 6 Světlá výška 7 Rozchod pásů 319D L 319D LN 8 Přepravní šířka 319D L (s deskai pásů 60) 319D LN (s deskai pásů 50) 9 Výška k vršku kabiny 10 Světlá výška protizávaží R1.8 R2.25 R2.7 R3.2 R1.8 R2.25 R2.7 R Provozní hotnosti Hotnosti závisí na konečné konfiguraci stroje. Výložník Výložník R 530 Výložník VA Násada Krátká Střední Dlouhá Miořádně dlouhá Krátká Střední Dlouhá Miořádně dlouhá D L s deskai pásů 60, tři záběrové lišty kg D LN s deskai pásů 50, tři záběrové lišty kg

12 Specifikace hydraulického rýpadla 319D L / LN Specifikace lopat Bez rychloupínacího zařízení Rýpací (X) Rýpací pro extréní podínky (EX) Šířka Obje (dle ISO) Hotnost* 600 0, , , , , , , , , , Výložník R N Výložník VA 319D L 319D LN 319D L 319D LN 3 kg N Maxiální nosnost v kg (užitečné zatížení plus lopata) S rychloupínací zařízení Rýpací (X) Rýpací pro extréní podínky (EX) * Hotnost lopaty včetně špiček 'penetračních plus' 600 0, , , , , , , , , , Maxiální nosnost v kg (užitečné zatížení plus lopata) N N N Max. ěrná hotnost ateriálu: 1200 kg/ 3 N N N 2013 N Max. ěrná hotnost ateriálu 1500 kg/ 3 Měrná hotnost ateriálu 1800 kg/ 3 a vyšší Nedoporučuje se Obvyklé ěrné hotnosti ateriálů *kg/ 3 Jíl, suchý 1500 Jíl, okrý 1660 Zeina, suchá 1510 Zeina, okrá 1600 Hlína 1250 Štěrk, suchý 1510 Štěrk, okrý 2000 Štěrkopísek 1930 *kg/ 3 Káen/prach, 50% 1720 Písek, suchý 1425 Písek, okrý 1700 Písek a jíl 1600 Káen, drcený 1600 Ornice 950 * Kilogray na volně sypaný krychlový etr 12

13 Klíč pro volbu vhodných pracovních nástrojů Při výběru z různých typů pracovních nástrojů instalovatelných na stroji stejné konfigurace vezěte v úvahu použití pracovního nástroje, požadavky na produktivitu a životnost. Řiďte se specifikacei pracovních nástrojů, ve kterých jsou uvedena doporučení k použití nástroje a inforace o produktivitě. 319D L 319D LN Bez rychloupínacího zařízení Kladiva Mechanické drtiče Víceúčelové (MP) nástroje Drtič betonu Čelisti pro drcení Mechanické nůžky Rotační nůžky otočné o 360 Hutnicí deska Mechanické drapáky Víceúčelové drapáky Vícečelisťové drapáky S rychloupínací zařízení 5 čelistí 4 čelisti 5 čelistí 4 čelisti 5 čelistí 4 čelisti 5 čelistí 4 čelisti H115 S H120C S P115 P120 MP15 CC MP15 CR MP15 PP MP15 PS MP15 S VHC-30 VHP-30 S115 VWC-25 S320 S325* CVP75 G112 G115 G315B-D G315B-R GSH GSH GSH GSH GSH GSH GSH GSH Desky pásů Desky pásů 50 Rychloupínací zařízení pracovních nástrojů Kladiva Víceúčelové (MP) nástroje Drtič betonu Čelisti pro drcení Mechanické nůžky Rotační nůžky otočné o 360 Hutnicí deska Mechanické drapáky Víceúčelové drapáky CW-30 CW-30S H115 S H120C S MP15 CC, CR, PS MP15 PP MP15 S VHC-30 VHP-30 VWC-25 S320 CVP75 G112 G115 G315B-D G315B-R * Naontované na výložníku Pracovní rozsah 360 Pouze přes přední část Dodává se Max. ěrná hotnost ateriálu 1800 kg/ 3 Max. ěrná hotnost ateriálu 1200 kg/ 3 Nekopatibilní 13

14 Specifikace hydraulického rýpadla 319D L / LN Pracovní dosahy rýpadla s dlouhý dosahe Konfigurace s výložníke pro dlouhý dosah (R). Všechny rozěry jsou přibližné Volba násad Lopaty - Dlouhý pevný podvozek 3 1 Maxiální hloubkový dosah 2 Maxiální dosah na opěrné rovině 3 Maxiální výškový dosah 4 Maxiální výsypná výška 5 Miniální výsypná výška 6 Max. hloubkový dosah při vodorovné dnu 2,5 7 Maxiální hloubkový dosah při svislé stěně Rypná síla od válce lopaty (dle ISO 6015) kn Rypná síla od válce násady (dle ISO 6015) kn Výložník R Výložník VA R1.8 R2.25 R2.7 R3.2 R1.8 R2.25 R2.7 R3.2 0,84 0,84 0,84 0,84 0,84 0,84 0,84 0,

15 Nosnosti s jednodílný výložníke Všechny hotnosti jsou v kg. Výpočty jsou provedeny bez lopaty, ale s rychloupínací zařízení CW30. Střední násada 225 Desky pásů 60 Standardní protizávaží 3600 kg Dlouhý podvozek 7,5 6, 3, 3, 3, 6, 7,5 *4650 *4650 4,95 * * ,31 *5680 *5680 * * ,11 * * * * ,52 * ,62 * ,41 *6100 *6100 * * ,87 * * * * * ,91 *8810 *8810 * ,23 Dlouhá násada 270 Desky pásů 60 Standardní protizávaží 3600 kg Dlouhý podvozek 7,5 6, 3, 3, 3, 6, 7,5 *3350 *3350 5,62 * *3050 *3050 6,85 *5100 *5100 * * * ,59 * * * * * ,98 * * * ,07 *6210 *6210 * * ,87 *5560 *5560 * * * ,37 *9760 *9760 * * ,48 * * * Střední násada 225 Desky pásů 60 Těžké protizávaží 3900 kg Dlouhý podvozek 7,5 6, 3, 3, 3, 6, 7,5 *4650 *4650 4,95 * * ,31 *5680 *5680 * * ,11 * * * * ,52 * * ,62 * ,41 *6100 *6100 * * ,87 * * * * * ,91 *8810 *8810 * ,23 Dlouhá násada 270 Desky pásů 60 Těžké protizávaží 3900 kg Dlouhý podvozek 7,5 6, 3, 3, 3, 6, 7,5 *3350 *3350 5,62 * *3050 *3050 6,85 *5100 *5100 * * * ,59 * * * * * * ,98 * * * ,07 *6210 *6210 * * ,87 *5560 *5560 * * * ,37 *9760 *9760 * * ,48 * * * * Výška bodu závěsu břeene Poloěr břeene z čela Poloěr břeene z boku Nosnost při axiální dosahu * Oezení dáno spíše ožnosti hydraulického systéu než nebezpečí převrácení stroje. Uvedená břeena odpovídají hodnotá jenovitých nosností hydraulických rýpadel podle nory ISO 10567, nepřekračují 87% nosnosti dané ožnosti hydraulického systéu ani 75% zatížení při převrácení stroje. Od uvedených nosností se usí odečíst hotnosti všech součástí příslušenství zdvíhacího zařízení. 15

16 Specifikace hydraulického rýpadla 319D L / LN Nosnosti s jednodílný výložníke Všechny hotnosti jsou v kg. Výpočty jsou provedeny bez lopaty, ale s rychloupínací zařízení CW30. Krátká násada 185 Desky pásů 50 Standardní protizávaží 3600 kg Dlouhý úzký podvozek 7,5 6, 3, 3, 3, 6, 7,5 *5550 *5550 4,26 *5280 *5280 * ,79 *8230 *8230 * * * ,65 * * ,09 * ,2 * ,98 * * ,4 * * * ,35 Střední násada 225 Desky pásů 50 Standardní protizávaží 3600 kg Dlouhý úzký podvozek 7,5 6, 3, 3, 3, 6, 7,5 *4650 *4650 4,95 * * ,31 * * * ,11 * * * * ,52 * ,62 * ,41 *6100 *6100 * * ,87 * * * * * ,91 * * ,23 Dlouhá násada 270 Desky pásů 50 Standardní protizávaží 3600 kg Dlouhý úzký podvozek Krátká násada 185 Desky pásů 50 Těžké protizávaží 3900 kg Dlouhý úzký podvozek 7,5 6, 3, 3, 7,5 6, 3, 3, 3, 6, 7,5 *3350 *3350 5,62 * * ,85 *5100 *5100 * * * ,59 * * * * ,98 * * * ,07 *6210 *6210 * * ,87 *5560 *5560 * * * ,37 *9760 *9760 * * ,48 * * * ,00 3, 6, 7,5 *5550 *5550 4,26 *5280 *5280 * ,79 *8230 *8230 * * * ,65 * * ,09 * ,20 * ,98 * * ,40 * * * ,35 Výška bodu závěsu břeene Poloěr břeene z čela Poloěr břeene z boku Nosnost při axiální dosahu * Oezení dáno spíše ožnosti hydraulického systéu než nebezpečí převrácení stroje. Uvedená břeena odpovídají hodnotá jenovitých nosností hydraulických rýpadel podle nory ISO 10567, nepřekračují 87% nosnosti dané ožnosti hydraulického systéu ani 75% zatížení při převrácení stroje. Od uvedených nosností se usí odečíst hotnosti všech součástí příslušenství zdvíhacího zařízení. 16

17 Nosnosti s jednodílný výložníke Všechny hotnosti jsou v kg. Výpočty jsou provedeny bez lopaty, ale s rychloupínací zařízení CW30. Střední násada 225 Desky pásů 50 Těžké protizávaží 3900 kg Dlouhý úzký podvozek 7,5 6, 3, 3, 3, 6, 7,5 *4650 *4650 4,95 * * ,31 * * * ,11 * * * * ,52 * ,62 * ,41 *6100 *6100 * * ,87 * * * * * ,91 *8810 *8810 * ,23 Dlouhá násada 270 Desky pásů 50 Těžké protizávaží 3900 kg Dlouhý úzký podvozek 7,5 6, 3, 3, 3, 6, 7,5 *3350 *3350 5,62 * * ,85 *5100 *5100 * * * ,59 * * * * ,98 * * * ,07 *6210 *6210 * * ,87 *5560 *5560 * * * ,37 *9760 *9760 * * ,48 * * * ,00 Nosnosti s výložníke VA (s nastavitelný úhle) Všechny hotnosti jsou v kg. Výpočty jsou provedeny bez lopaty, ale s rychloupínací zařízení CW30. Střední násada 225 Desky pásů 60 Standardní protizávaží 3600 kg Dlouhý podvozek Dlouhá násada 270 Desky pásů 60 Standardní protizávaží 3600 kg Dlouhý podvozek 7,5 6, 3, 3, 9, 7,5 6, 3, 3, 3, 6, 7,5 *5500 *5500 *4780 *4780 4,80 *6050 *6050 * * ,20 *7460 *7460 * * * ,00 * * * ,43 *9440 *9440 * * * ,52 * * * * * * ,31 * * * * * * * ,77 * * * * * * , 6, 7,5 *4990 *4990 *4680 *4680 3,16 *4710 *4710 *3440 *3440 5,49 *4800 *4800 * *3090 *3090 6,74 *5050 *5050 *5610 *5610 * * ,49 * * * * * * ,88 * * * * * ,97 *8180 *8180 * * * * * ,78 * * * * * * * ,27 * * * * * * * * ,36 *8310 *8310

18 Specifikace hydraulického rýpadla 319D L / LN Nosnosti s výložníke VA (s nastavitelný úhle) Všechny hotnosti jsou v kg. Výpočty jsou provedeny bez lopaty, ale s rychloupínací zařízení CW30. Střední násada 225 Desky pásů 60 Těžké protizávaží 3900 kg Dlouhý podvozek Dlouhá násada 270 Desky pásů 60 Těžké protizávaží 3900 kg Dlouhý podvozek Krátká násada 185 Desky pásů 50 Standardní protizávaží 3600 kg Dlouhý úzký podvozek Střední násada 225 Desky pásů 50 Standardní protizávaží 3600 kg Dlouhý úzký podvozek 7,5 6, 3, 3, 9, 7,5 6, 3, 3, 7,5 6, 3, 3, 7,5 6, 3, 3, 3, 6, 7,5 *5500 *5500 *4780 *4780 4,8 *6050 *6050 * * ,2 *7460 *7460 * * * * * * * ,43 *9440 *9440 * * * ,52 * * * * * * ,31 * * * * * * * ,77 * * * * * * *4990 *4990 *4680 *4680 3,16 *4710 *4710 *3440 *3440 5,49 *4800 *4800 * *3090 *3090 6,74 *5050 *5050 *5610 *5610 * * ,49 * * * * * ,88 * * * *9410 * * ,97 *8180 *8180 * * * * * ,28 * * * * * * * ,27 * * * * * * * * ,36 *8310 *8310 3, 6, 7,5 *6950 *6950 *6270 *6270 4,09 *7320 *7330 * * ,67 * * * * ,54 * * * ,99 * * ,10 * * * * ,87 * * * * * * * * ,29 * * * * , 6, 7,5 3, 6, 7,5 *5500 *5500 *4780 *4780 4,8 * * * ,2 *7460 *7460 * * * ,00 * * * ,43 *9440 *9440 * * ,52 * * * * * * ,31 * * * * * * * ,77 * * * * * * Výška bodu závěsu břeene Poloěr břeene z čela Poloěr břeene z boku Nosnost při axiální dosahu * Oezení dáno spíše ožnosti hydraulického systéu než nebezpečí převrácení stroje. Uvedená břeena odpovídají hodnotá jenovitých nosností hydraulických rýpadel podle nory ISO 10567, nepřekračují 87% nosnosti dané ožnosti hydraulického systéu ani 75% zatížení při převrácení stroje. Od uvedených nosností se usí odečíst hotnosti všech součástí příslušenství zdvíhacího zařízení. 18

19 Nosnosti s výložníke VA (s nastavitelný úhle) Všechny hotnosti jsou v kg. Výpočty jsou provedeny bez lopaty, ale s rychloupínací zařízení CW30. Dlouhá násada 270 Desky pásů 50 Standardní protizávaží 3600 kg Dlouhý úzký podvozek Krátká násada 185 Desky pásů 50 Těžké protizávaží 3900 kg Dlouhý úzký podvozek Střední násada 225 Desky pásů 50 Těžké protizávaží 3900 kg Dlouhý úzký podvozek Dlouhá násada 270 Desky pásů 50 Těžké protizávaží 3900 kg Dlouhý úzký podvozek 9, 7,5 6, 3, 3, 7,5 6, 3, 3, 7,5 6, 3, 3, 9, 7,5 6, 3, 3, 3, 6, 7,5 *4990 *4990 *4680 *4680 3,16 *4710 *4710 *3440 *3440 5,49 *4800 *4800 * * ,74 *5050 *5050 *5610 *5610 *5290 *3690 * ,49 * * * * ,88 * * * * * ,97 *8180 *8180 * * * * * ,78 * * * * * * * ,27 * * * * * * * * ,36 *8310 *8310 3, 6, 7,5 *6950 *6950 *6270 *6270 4,09 *7320 *7330 * * ,67 * * * * ,54 * * ,99 * * ,1 * * * * ,87 * * * * * * * * ,29 * * * * *5500 *5500 *4780 *4780 4,8 * * * ,2 *7460 *7460 * * * * *8840 * * ,43 *9440 *9440 * * * ,52 * * * * * * ,31 * * * * * * * ,77 * * * * * * , 6, 7,5 3, 6, 7,5 *4990 *4990 *4680 *4680 3,16 *4710 *4710 *3440 *3440 5,49 *4800 *4800 * * ,74 *5050 *5050 *5610 *5610 * * ,49 * * * * * ,88 * * * * * * ,97 *8180 *8180 * * * * * ,78 * * * * * * * ,27 * * * * * * * * ,36 *8310 *

20 Standardní vybavení rýpadla 319D L / LN Standardní vybavení se ůže zěnit. Podrobné inforace Vá poskytne zástupce firy Caterpillar POVINNÉ PŘÍSLUŠENSTVÍ Bezpečnostní sklo Joystik Nastavování teploty Pásy Provedení s konverzí Sedačka Systéy zabezpečení stroje ELEKTRICKÝ SYSTÉM 50-apérový alternátor Akuulátor Cat Jistič elektrického obvodu Pracovní osvětlení, instalované na úložné skříňce Výstražná houkačka (přední) UMÍSTĚNÍ OCHRANNÝCH KRYTŮ Ochranný kryt, spodní Ochranné kryty hydrootoru pásu PRACOVNÍ PROSTŘEDÍ OBSLUHY Držák na občerstvení Držák pro uložení dokuentace stroje Nastavitelné loketní opěrky Nouzový východ: kladivo pro rozbití skla v okně Odsouvatelné okno ve dveřích Páka pro uzaknutí všech ovládacích prvků v neutrální poloze Pedály ovládání pojezdu s odníatelnýi pákai pro ruční ovládání pojezdu Plošina s přípravou pro jeden pedál patřící k příslušenství Podlahová rohož, uývatelná a přiříznutá pro volitelný pedál Polykarbonátové střešní okno Popelník Příprava pro ontáž systéu FOGS Stěrač bezpečnostního skla (paralelní echanisus) a ostřikovače Úložný prostor vhodný pro skříňku s občerstvení a pro uložení časopisů Ventilace s účinnou filtrací Monitor Grafický celobarevný displej s ožností volby jazyka Inforace o provozních hodinách Inforace o stavu stroje, chybových kódech a režiu nastavení pracovního nástroje Předstartovní kontrola hladiny hydraulického oleje, otorového oleje a chladicí sěsi Výstražné inforace, inforace o výěně filtrů a náplní HNACÍ A PŘEVODNÉ ÚSTROJÍ Vznětový otor Cat C4.2 s technikou ACERT Autoatické řízení otáček otoru s tlačítke pro návrat do volnoběhu Elektrické spouštění, 24 V Hodnoty neěnné do nadořské výšky 230 Chladicí kapalina Caterpillar ELC Chladič otoru se zvlněný žebrování, s přiřazený chladiče oleje Možnost chlazení až do 43 C okolní teploty Nouzový vypínač pro zastavení otoru Odlučovač vody v palivové vedení Ohřev plnicího vzduchu pro spouštění při nízkých okolních teplotách Palivový filtr, filtrační schopnost 2 ikrony Reži úspory paliva Souprava pro snížení eisí dle Stupně IIIA pro teritoria EU Vzduchové filtry (13 ) s radiální těsnění, se dvěa filtračníi vložkai, integrované cyklónové PODVOZEK Hydraulická napínací zařízení pásů Ochranné vodicí kryty vodicích kol a středních částí pásů Tažné oko na hlavní ráu Tuke azané pásy OSTATNÍ STANDARDNÍ VYBAVENÍ Autoatická parkovací brzda otoče Dva rozsahy rychlostí pojezdu, s autoatický řazení zěny rozsahu Hlavní hydraulické čerpadlo Hydraulický filtr, saostatný, se znovu použitelnou kovovou trubkou pro filtrační vložku - neukapává olej Možnost doplnit přídavný rozvaděč, hydraulické čerpadlo a ovládací prvky pro pracovní zařízení Protipožární stěna ezi prostore čerpadla a otore Protizávaží 3600 kg se závěsnýi oky Příprava pro systé 'Product Link' Regenerační okruh výložníku a násady Systé bránící přehřátí Systé pro odhlučnění, odpovídá Sěrnici EU 2000/14/EC Ventil protisěrného tluení pohybu otoče Ventily oezující snos výložníku a násady Vysokotlaký přídavný hydraulický rozvaděč Záky krytů a kabiny s bezpečnostní systée Caterpillar na jeden klíč Zpětná zrcátka (vpravo na ráu, vlevo na kabině) 20

21 Volitelné vybavení rýpadla 319D L / LN Volitelné vybavení se ůže zěnit. Podrobné inforace Vá poskytne zástupce firy Caterpillar. ČÁSTI PRACOVNÍHO ZAŘÍZENÍ Výložníky Jednodílný S ěnitelný úhle (VA) Násady 320 (iořádně dlouhá) 270 (dlouhá) 225 (střední) 185 (krátká) Čepový upínač Lopaty a špičky lopat Mechanisus lopaty Přeěna poocí zaráženého čepu Rychloupínací zařízení pracovních nástrojů Sestava čepů Ventil pro řízené spuštění násady dolů Ventil pro řízené spuštění výložníku dolů ELEKTRICKÝ SYSTÉM Akuulátor, pro těžký provoz Elektrické přečerpávací palivové čerpadlo Indikátor hladiny vody (v odlučovači z paliva) Pracovní osvětlení, instalované na kabině Rádio s nahrávací zařízení Světloet pracovního osvětlen, na výložníku (Pravá strana) Výstražný signál při pojezdu PRACOVNÍ PROSTŘEDÍ OBSLUHY Časový zpožďovač Konvertor, jeden nebo dva (12V/7 A) Ochrana kabiny proti dešti Pedál pro odulované ovládání nástroje Podlahový vypínač Sluneční clona Víko úložného prostoru HYDRAULICKÝ SYSTÉM Okruh pro reži vyrovnávání polohy nástroje Ovládací zařízení přídržné čelisti Přídavná vedení na násadě Přídavná vedení na výložníku Spouštěcí okruh Středotlaká vedení na násadě Středotlaká vedení na výložníku Středotlaký systé Vedení pro rychloupínací zařízení, na násadě Vedení pro rychloupínací zařízení, na výložníku Vysokotlaký systé jednočinný Vysokotlaký systé s kobinovanou funkcí Zařízení pro rychlé odepnutí nástroje UMÍSTĚNÍ OCHRANNÝCH KRYTŮ Ochranné vodicí kryty pásů - po celé délce Ochranný kryt otoče Ochranný systé FOGS Spodní ochranné kryty, pro těžký provoz JINÉ VYBAVENÍ Biohydraulický olej Příručka pro obsluhu Souprava podle CE pro chlazení při vysokých okolních teplotách Speciální souprava Systé 'Product Link PL321SR' Těžké protizávaží 3900 kg 21

22 Poznáky 22

23 Poznáky 23

24 Hydraulické rýpadlo 319D L/LN Další inforace o výrobcích firy Caterpillar, o službách zástupců a o průyslových řešeních najdete na internetových stránkách HCzHH3682 (10/2008) hr Materiály a specifikace se ohou zěnit bez oznáení. Stroje na fotografiích neusí vždy nést jen standardní vybavení. Inforujte se u zástupce firy Caterpillar o aktuální nabídce volitelného vybavení. Caterpillar 2007 Všechna práva vyhrazena CAT, CATERPILLAR, ji odpovídající loga, Caterpillar Yellow/Žlutá barva Caterpillar, a označení POWER EDGE, a spolu s tí zde použitá označení společnosti a identity produktů jsou obchodníi značkai (Tradearks) společnosti Caterpillar a neohou být používány bez jejího svolení.
