1 Ústav automatizace a informatiky Fakulta strojního inženýrství Vysoké učení technické v Brně Přednáška 11. z předmětu Počítače a grafika Ing. Radek Poliščuk, Ph.D. 1/11

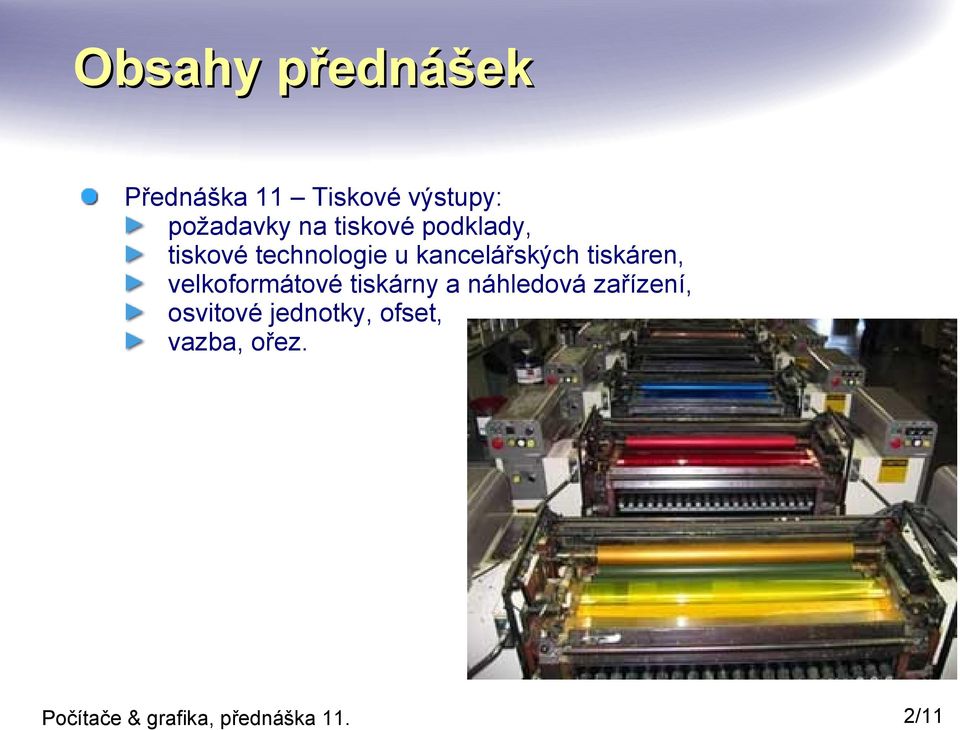

2 Obsahy přednášek Přednáška 11 Tiskové výstupy: požadavky na tiskové podklady, tiskové technologie u kancelářských tiskáren, velkoformátové tiskárny a náhledová zařízení, osvitové jednotky, ofset, vazba, ořez. 2/11

kancelářských tiskáren, velkoformátové tiskárny a

3 Tiskové podklady Při přípravě podkladů k tisku určujeme: formát tisku (rozměry papíru, okraje, sazební obrazec... viz předn. 10) kladení stránek (např. brožurka A5 = A4 oboustranně, 2 strany na list,...) barevnost výstupu (mono / odstíny šedi / plnobarevný tisk, bodové barvy...) Podle počtu výtisků a nároků na kvalitu volíme tisk pomocí speciální tiskárny (termální tisk štítků/účtenek bez nároků na kvalitu), kancelářské tiskárny / digitální kopírky (běžné dokumenty, několik kopií), fototiskárny (plnobarevné kusové fotografie, často i menší formáty než A4...), náhledového zařízení (i střední formáty, vyšší kvalita, kusově...), virtuální PS/EPS/PDF tiskárny (elektronická distribuce, až následný tisk...), kapacitní digitální tiskárny Laser (Xeikon) nebo Electro Ink (Indigo), a nebo ofsetového tisku (velké počty kopií, kvalita dle zvoleného vybavení...) 3/11

..) Podle počtu výtisků a nároků na kvalitu volíme tisk pomocí speciální tiskárny (termální tisk štítků/účtenek bez nároků na kvalitu), kancelářské tiskárny / digitální kopírky (běžné dokumenty,

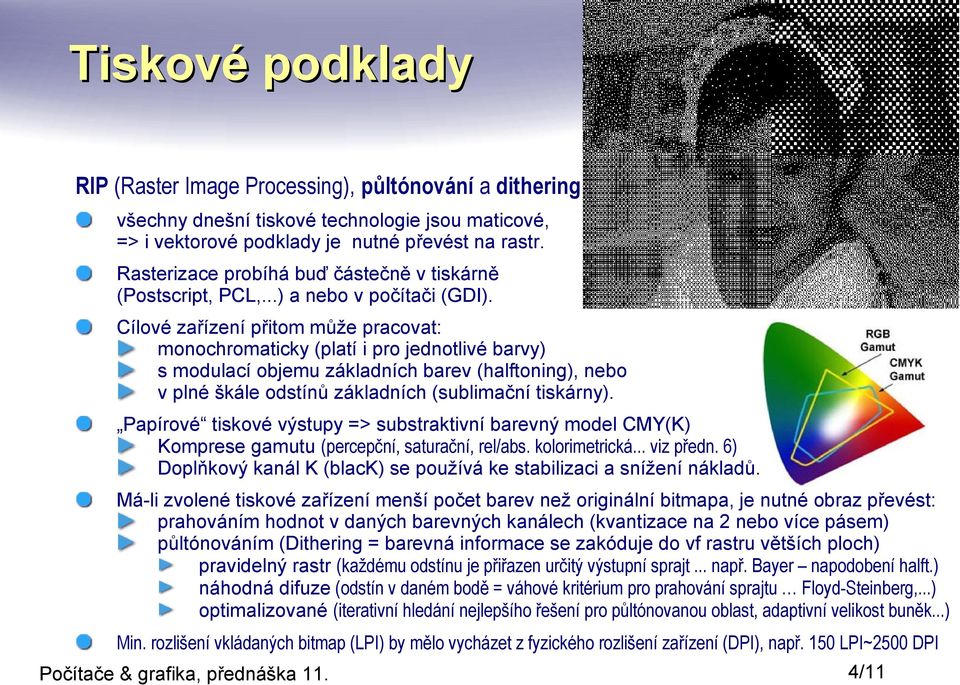

4 Tiskové podklady RIP (Raster Image Processing), půltónování a dithering všechny dnešní tiskové technologie jsou maticové, => i vektorové podklady je nutné převést na rastr. Rasterizace probíhá buď částečně v tiskárně (Postscript, PCL,...) a nebo v počítači (GDI). Cílové zařízení přitom může pracovat: monochromaticky (platí i pro jednotlivé barvy) s modulací objemu základních barev (halftoning), nebo v plné škále odstínů základních (sublimační tiskárny). Papírové tiskové výstupy => substraktivní barevný model CMY(K) Komprese gamutu (percepční, saturační, rel/abs. kolorimetrická... viz předn. 6) Doplňkový kanál K (black) se používá ke stabilizaci a snížení nákladů. Má-li zvolené tiskové zařízení menší počet barev než originální bitmapa, je nutné obraz převést: prahováním hodnot v daných barevných kanálech (kvantizace na 2 nebo více pásem) půltónováním (Dithering = barevná informace se zakóduje do vf rastru větších ploch) pravidelný rastr (každému odstínu je přiřazen určitý výstupní sprajt... např. Bayer napodobení halft.) náhodná difuze (odstín v daném bodě = váhové kritérium pro prahování sprajtu Floyd-Steinberg,...) optimalizované (iterativní hledání nejlepšího řešení pro půltónovanou oblast, adaptivní velikost buněk...) Min. rozlišení vkládaných bitmap (LPI) by mělo vycházet z fyzického rozlišení zařízení (DPI), např. 150 LPI~2500 DPI 4/11

Cílové zařízení přitom může pracovat: monochromaticky (platí i pro jednotlivé barvy) s modulací objemu základních barev (halftoning), nebo v plné škále odstínů základních (sublimační tiskárny).

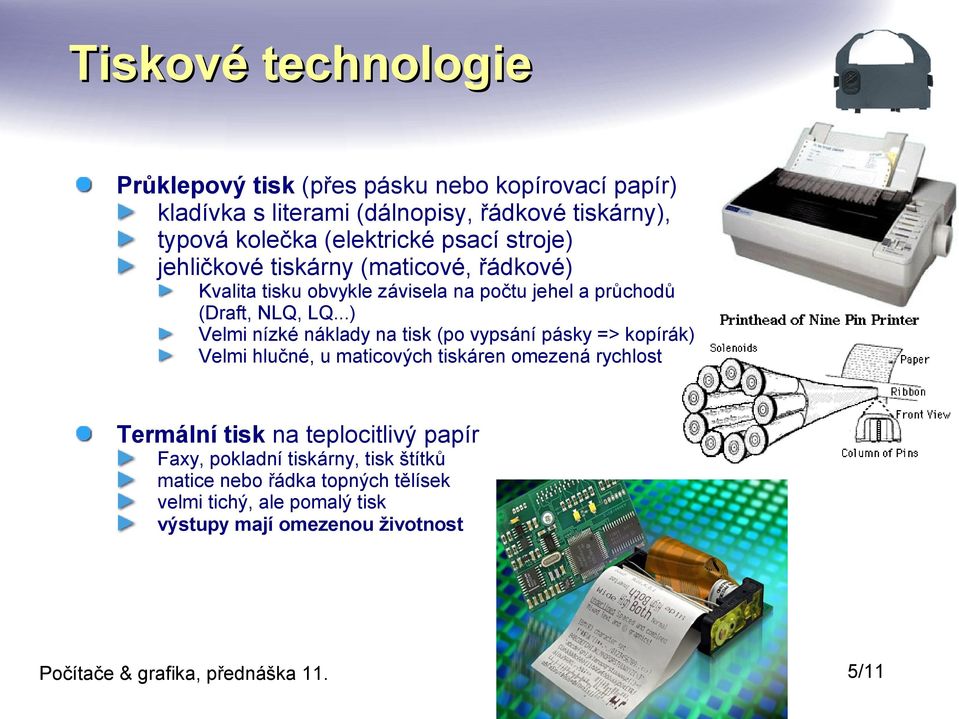

5 Tiskové technologie Průklepový tisk (přes pásku nebo kopírovací papír) kladívka s literami (dálnopisy, řádkové tiskárny), typová kolečka (elektrické psací stroje) jehličkové tiskárny (maticové, řádkové) Kvalita tisku obvykle závisela na počtu jehel a průchodů (Draft, NLQ, LQ...) Velmi nízké náklady na tisk (po vypsání pásky => kopírák) Velmi hlučné, u maticových tiskáren omezená rychlost Termální tisk na teplocitlivý papír Faxy, pokladní tiskárny, tisk štítků matice nebo řádka topných tělísek velmi tichý, ale pomalý tisk výstupy mají omezenou životnost 5/11

..) Velmi nízké náklady na tisk (po vypsání pásky => kopírák) Velmi hlučné, u maticových tiskáren omezená rychlost Termální tisk na

6 Tiskové technologie Elektrofototransferový tisk (kopírky, laserové a LED tiskárny...) Chester Carlson, 1938 elektrofototransferový proces: Nabíjení: Electostatický náboj je rovnoměrně rozložen na fotoválci Expozice: Dokument je řádek po řádku promítán na fotoválec, v osvětlených oblastech je neutralizován náboj (latentní obraz) Vyvolání: Částice toneru jsou přitaženy k nabitým oblastem Přenos: k válci nepřitažené částice se přichytí na nabitý papír Oddělení: papír s pozitivem se vybije a oddělí od fotoválce Ustálení: usazený toner se při cca 200 C připeče k papíru. Očištění: Válec se vybíjí a zbytkový toner se stírá. Navazující produkty: Xerox, 1959: první fotokopírka pracující suchou cestou Xerox, 1973: digitální laserová tiskárna Canon, 1985: postscriptová laserová tiskárna (Apple Laser Writer) Dnes: CMYK laserové a LED tiskárny Rychlý, velmi stálý a relativně levný tisk Nemožnost HW modulace více úrovní => méně vhodné pro fotografické motivy. 6/11

oblastech je neutralizován náboj (latentní obraz) Vyvolání: Částice toneru jsou přitaženy k nabitým oblastem Přenos: k válci nepřitažené částice se přichytí na nabitý papír Oddělení: papír s

7 Tiskové technologie Inkoustový tisk - tekutý nebo rozpuštěný tuhý inkoust: Kontinuální Inkjet: Vysokotlaká tryska s piezoelektrickou modulací průběžně vystřikuje nabité kapičky, tyto jsou za letu (~50 m/s) zachytávány a dle potřeby odkláněny elektrickým polem. Průmyslové aplikace (Electro Ink), nanášení libovolných látek, extrémní spolehlivost. Termální Ink Jet / Bubble Jet (HP, Canon): Fotolitograficky vyrobená hlava obsahuje komůrky s elektrickými topnými tělísky. Při zahřátí nad bod varu dojde k expanzi plynu a vystříknutí inkoustu tryskou na papír; následná kondenzace bublinky očistí hlavu a nasaje do komůrky nový inkoust. Inkoust obvykle na vodní bázi (voda, glykol, pigment) musí v hlavě vřít při dané teplotě nestálý při dotyku, pro stálou kvalitu nutnost používat speciální média, obtížná modulace kapiček (=> více komůrek, lakování více vrstev => pomalost) Piezoelektrický Ink Jet (Tektronix, EPSON): Trysky místo topných tělísek obsahují piezoelement, který se přivedením proudu definovaným způsobem zkroutí a vytlačuje inkoust ven (piezoelektrická pumpa). Možnost přesnější modulace vystřikovaných kapiček Nižší nároky na materiál inkoustu (v podstatě libovolná tekutina nebo suspenze), kromě tisku se používá i k průmyslovému nanášení tenkých vrstev. Dnes dominantní technologie pro malosériový velkoformátový tisk. Univerzální, v desktopových aplikacích výborné výsledky i při fototisku, ale za maloobchodní ceny > 1000 za litr inkoustu!!! 7/11

Termální Ink Jet / Bubble Jet (HP, Canon): Fotolitograficky vyrobená hlava obsahuje komůrky s elektrickými topnými tělísky.

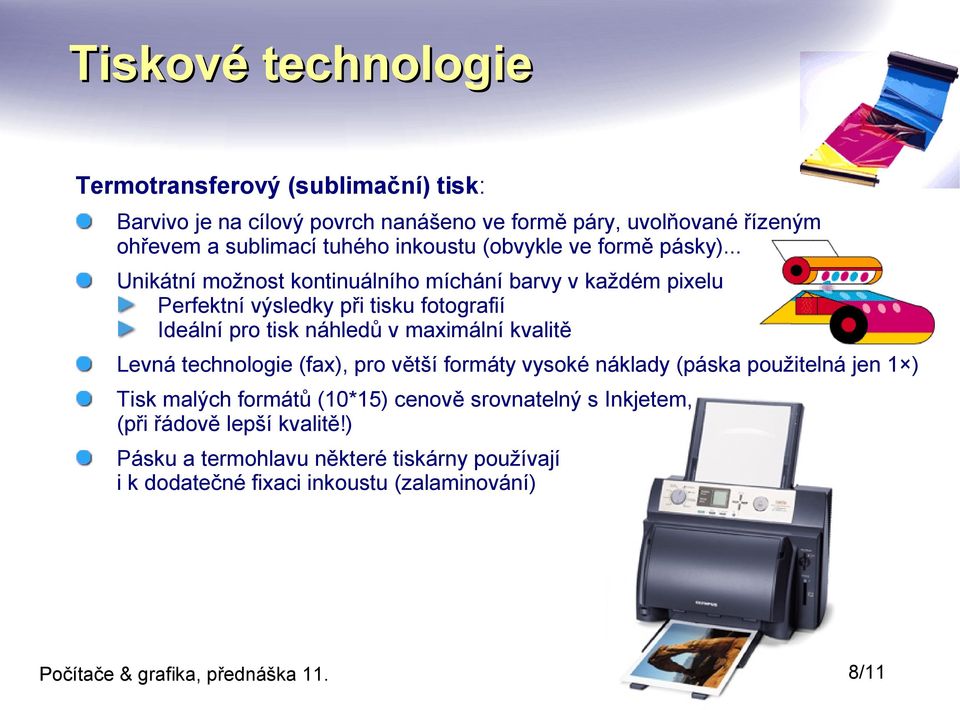

8 Tiskové technologie Termotransferový (sublimační) tisk: Barvivo je na cílový povrch nanášeno ve formě páry, uvolňované řízeným ohřevem a sublimací tuhého inkoustu (obvykle ve formě pásky)... Unikátní možnost kontinuálního míchání barvy v každém pixelu Perfektní výsledky při tisku fotografií Ideální pro tisk náhledů v maximální kvalitě Levná technologie (fax), pro větší formáty vysoké náklady (páska použitelná jen 1 ) Tisk malých formátů (10*15) cenově srovnatelný s Inkjetem, (při řádově lepší kvalitě!) Pásku a termohlavu některé tiskárny používají i k dodatečné fixaci inkoustu (zalaminování) 8/11

.. Unikátní možnost kontinuálního míchání barvy v každém pixelu Perfektní výsledky při tisku fotografií Ideální pro tisk náhledů v maximální kvalitě

9 Náhledová zařízení Tam kde posouzení připravovaného dokumentu nestačí zkalibrovaný monitor, wysiwyg aplikace (soft-proof), běžná stolní nebo velkoformátová tiskárna => Sublimační tisk pro posouzení barevnosti fotopublikace s vysokým DPI, spojitá barva 300DPI Irisový Inkjet (simulace ofsetového tisku): jediná tryska pro každý barevný kanál (CMYK+) fyzické rozlišení až 8 větší než nominální, tisk sprajtů až 8 8 => 256 úrovní pro každý kanál. Eliminace viditelnosti barevného rastru natočením o 45 (K) 75 (M) 90 (Y) 105 (C) 9/11

Irisový Inkjet (simulace ofsetového tisku): jediná tryska pro každý barevný kanál (CMYK+) fyzické rozlišení až 8 větší než

10 Ofsetový tisk Klasická technologie otisku na papír, dodnes nepřekonaná pro větší náklady: K tisku se používají válce s fotochemicky leptanými deskami (kovolisty) přímá UV-laserová expozice (CTP) a nebo kopie osvitových filmů na osvíceném kovolistu leptáním vzniknou hydrofilní (netisknoucí, inkoust odpuzující) a neosvícená hydrofobní=oleofilní místa. Při tisku se kovolist nejdřív navlhčí (nasáknou netisknoucí místa) a je na něj nanesena rovnoměrná vrstva barviva (ulpí na tisknoucích místech) U laserově vypalovanýc desek DI (Direct Imaging) bez vlhčení Barva se otiskem kovolistu přenese na přenosový (ofsetový) válec a z něj se pod tlakem otiskne na papír (nepřímý, ofsetový tisk). Možnost potisku různých materiálů bez rizika poškození kovolistů Klasické tiskové technologie obecně: tisk z výšky (tisknou vyvýšená místa - razítko ) Flexografie: potisk plastových obalů tisk z hloubky (řídká barva se drží v rýhách ) Hlubotisk, Heliogravura: vysoký počet kopií tisk z plochy (ofset hydrofilní oleofiní plochy) Průtisk ( sítotisk - textilie, nanášení laků,...) 10/11

Při tisku se kovolist nejdřív navlhčí (nasáknou netisknoucí místa) a je na něj nanesena rovnoměrná vrstva barviva (ulpí na tisknoucích místech) U laserově vypalovanýc desek DI (Direct Imaging) bez

11 Závěrem... Témata které se nevešla jinam: Tiskové technologie podrobněji: Technologie pro vazbu a ořez: Námět na cvičení: Porovnání tiskových výstupů: Barevný laserový tisk Tisk na inkoustové foto tiskárně Tisk na sublimační fototiskárně Ofsetový tisk: Osvitové fólie, kovolisty, archy... dotazy, diskuse na závěr semestru... udělení klasifikovaných zápočtů. Známka = průměr hodnocení přednesených referátů 11/11
