1 Semestrální práce z předmětu Kartografická polygrafie a reprografie Ofset Autor: Jan Štokr, David Legner Editor: Eliška Housarová, Pavel Hradec Praha, duben 2010 Katedra mapování a kartografie Fakulta stavební ČVUT v Praze

Editor: Eliška Housarová, Pavel Hradec Praha, duben

2 Úvod Obsah prezentace 1 Co je to ofset? Popis technologie Princip ofsetu 2 Výroba tiskových desek a princip tisku Výroba tiskových desek Princip tisku 3 Ofsetový potisk plastů Potisk plastů

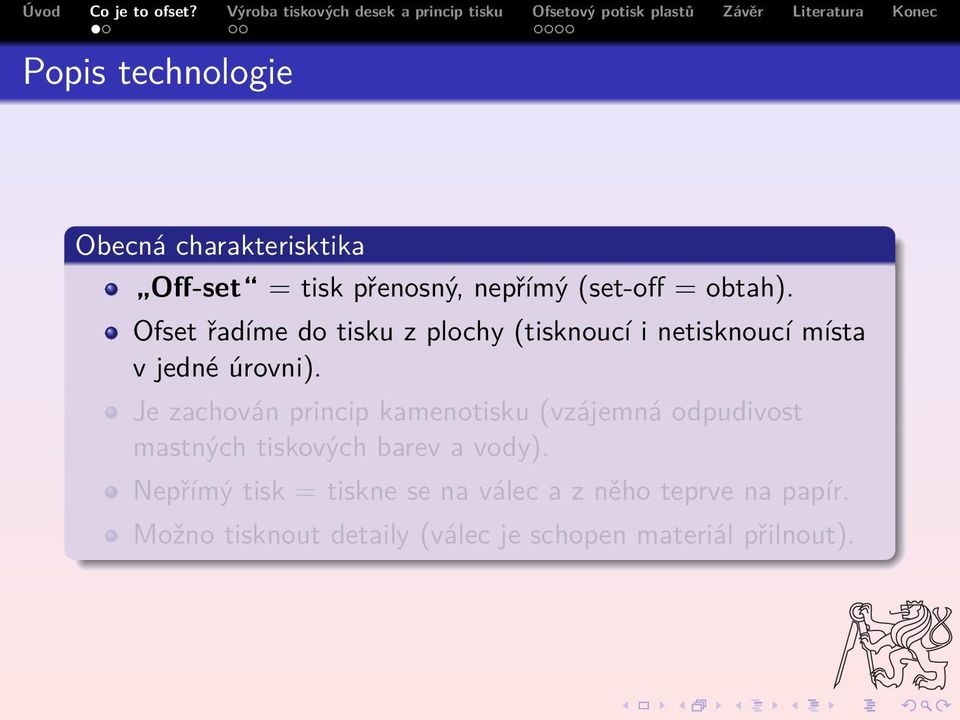

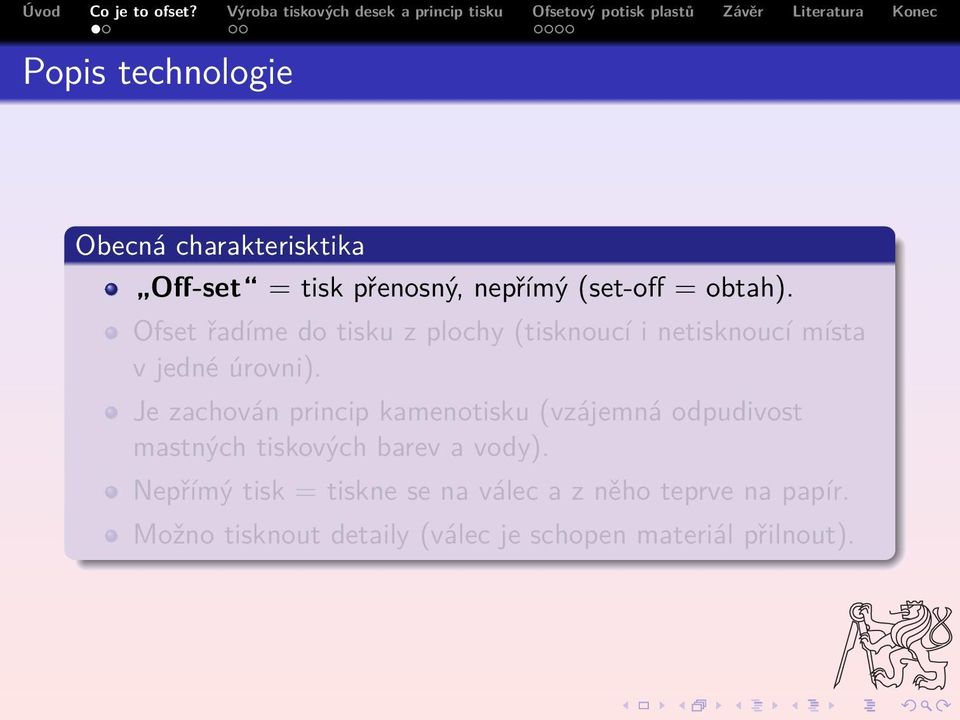

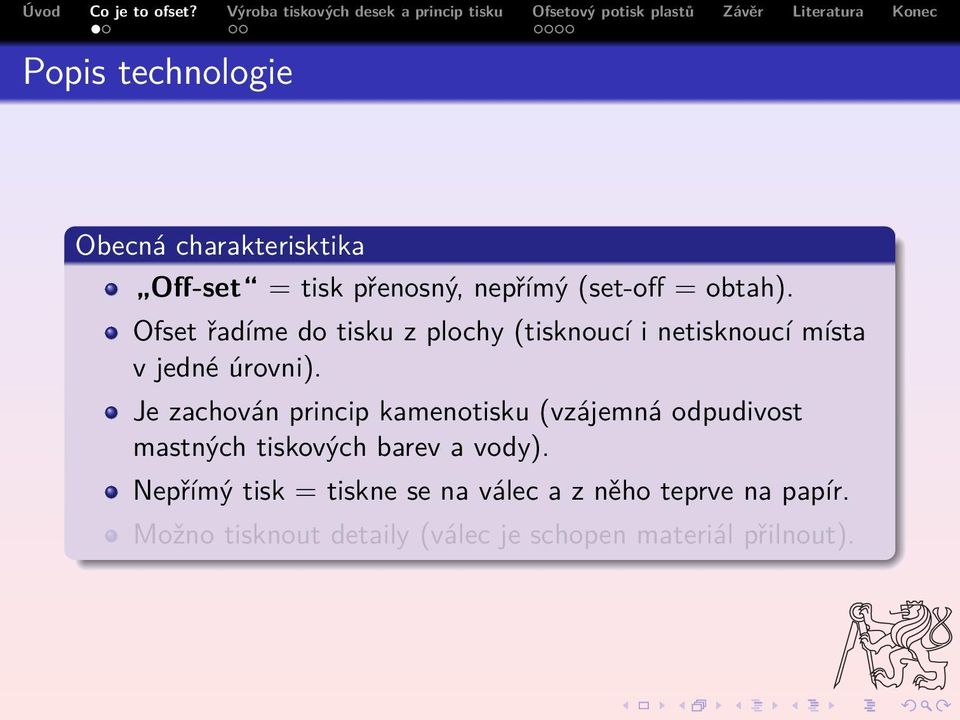

3 Popis technologie Obecná charakterisktika Off-set = tisk přenosný, nepřímý (set-off = obtah). Ofset řadíme do tisku z plochy (tisknoucí i netisknoucí místa v jedné úrovni). Je zachován princip kamenotisku (vzájemná odpudivost mastných tiskových barev a vody). Nepřímý tisk = tiskne se na válec a z něho teprve na papír. Možno tisknout detaily (válec je schopen materiál přilnout).

Je zachován princip kamenotisku (vzájemná odpudivost mastných tiskových barev a vody).

4 Popis technologie Obecná charakterisktika Off-set = tisk přenosný, nepřímý (set-off = obtah). Ofset řadíme do tisku z plochy (tisknoucí i netisknoucí místa v jedné úrovni). Je zachován princip kamenotisku (vzájemná odpudivost mastných tiskových barev a vody). Nepřímý tisk = tiskne se na válec a z něho teprve na papír. Možno tisknout detaily (válec je schopen materiál přilnout).

5 Popis technologie Obecná charakterisktika Off-set = tisk přenosný, nepřímý (set-off = obtah). Ofset řadíme do tisku z plochy (tisknoucí i netisknoucí místa v jedné úrovni). Je zachován princip kamenotisku (vzájemná odpudivost mastných tiskových barev a vody). Nepřímý tisk = tiskne se na válec a z něho teprve na papír. Možno tisknout detaily (válec je schopen materiál přilnout).

6 Popis technologie Obecná charakterisktika Off-set = tisk přenosný, nepřímý (set-off = obtah). Ofset řadíme do tisku z plochy (tisknoucí i netisknoucí místa v jedné úrovni). Je zachován princip kamenotisku (vzájemná odpudivost mastných tiskových barev a vody). Nepřímý tisk = tiskne se na válec a z něho teprve na papír. Možno tisknout detaily (válec je schopen materiál přilnout).

7 Popis technologie Obecná charakterisktika Off-set = tisk přenosný, nepřímý (set-off = obtah). Ofset řadíme do tisku z plochy (tisknoucí i netisknoucí místa v jedné úrovni). Je zachován princip kamenotisku (vzájemná odpudivost mastných tiskových barev a vody). Nepřímý tisk = tiskne se na válec a z něho teprve na papír. Možno tisknout detaily (válec je schopen materiál přilnout).

8 Princip ofsetu Druhy válců Obrázek: Princip ofsetu 1 barvící válec 2 vlhčící válec 3 formový válec 4 přenášecí ofsetový válec 5 tlakový válec s archem papíru

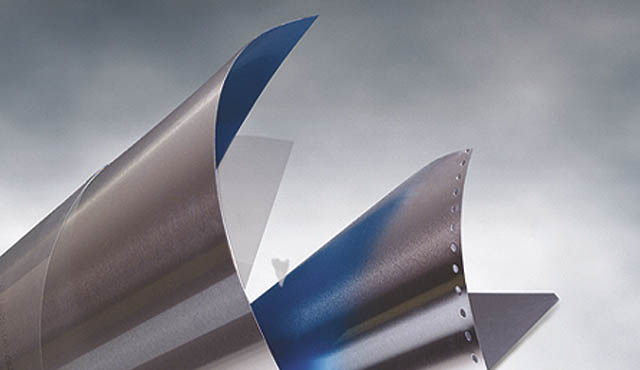

9 Výroba tiskových desek Tiskové desky Podklady pro tisk představují filmy tisková deska (slouží k tisku). Montážní folie se vloží do pneumatického kopírovacího rámu, kde dojde k odsátí vzduchu (dokonalý kontakt mezi tiskovou deskou a filmy). Deska se vystaví působení UV světla. Na místech vystavených záření dojde ke změně chemické struktury materiálu vytvoří se neosvětlená tisknoucí místa. Tisknoucí místa pak přitahují barvu, netisknoucí vlhčící roztok. Obrázek: Tiskové desky

deskou a filmy). Deska se vystaví působení UV světla.

Princip tisku Tisk Při tisku se TF navlhčí, vlhkost ulpí na netisknoucích místech. Na povrch TD je přiváděna soustava navalovacích válců s barvou, která se uchytí na tisknoucích místech.

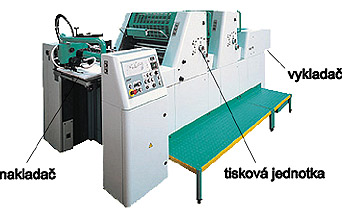

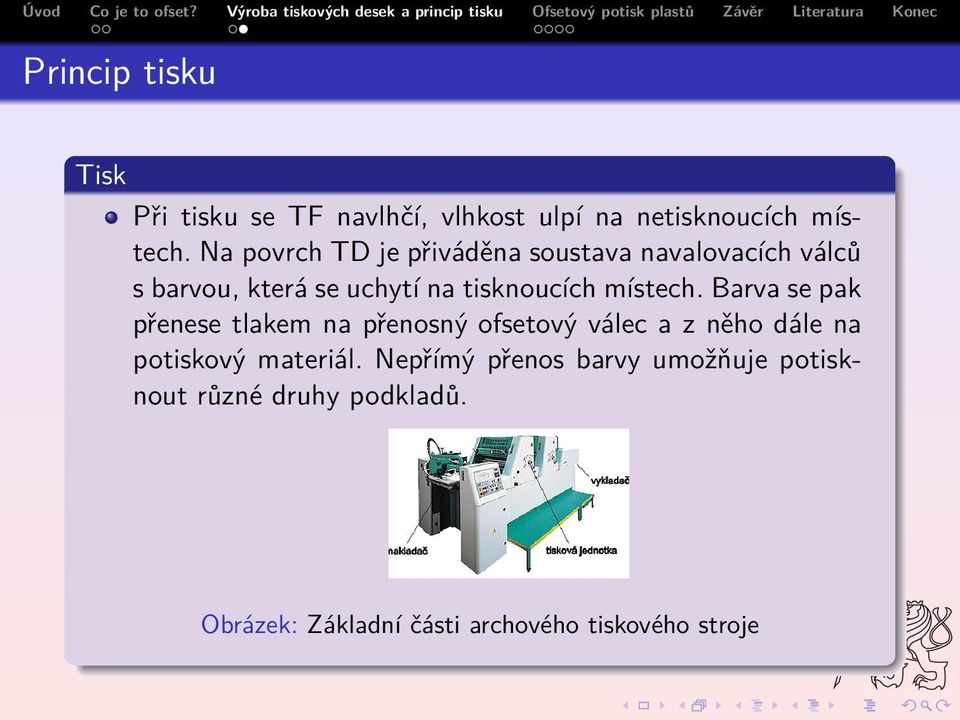

10 Princip tisku Tisk Při tisku se TF navlhčí, vlhkost ulpí na netisknoucích místech. Na povrch TD je přiváděna soustava navalovacích válců s barvou, která se uchytí na tisknoucích místech. Barva se pak přenese tlakem na přenosný ofsetový válec a z něho dále na potiskový materiál. Nepřímý přenos barvy umožňuje potisknout různé druhy podkladů. Obrázek: Základní části archového tiskového stroje

11 Potisk plastů Typy materiálů Problém potisku nesavých materiálů (dříve). S vývojem tisku je dnes možné potisknout plastické hmoty, plech, kovové folie atd. (bez užití speciálního tiskového stroje). Zavedení hybridních barev (díky polymerizaci krátká doba schnutí 0,2 sekundy), které migrují do povrchu potiskového materiálu. Vše je otázkou vhodné úpravy tiskového média (nutno vytipovat hmoty, které barvy přijímají, a které ne). Potiskované plastické hmoty je třeba povrchově upravit koronováním (ochrání potisk v první fázi jeho schnutí).

Zavedení hybridních barev (díky polymerizaci krátká doba schnutí 0,2 sekundy), které migrují do povrchu potiskového materiálu.

Potisk plastů Předtisková příprava a tisk Předtisková příprava pro tisk je prakticky stejná jako u standardu (tiskový rastr, osvit filmů a kopírování tiskových desek).

12 Potisk plastů Předtisková příprava a tisk Předtisková příprava pro tisk je prakticky stejná jako u standardu (tiskový rastr, osvit filmů a kopírování tiskových desek). Při tisku hybridními barvami se, ale používají jiné chemikálie než pro standardní oxidační barvy (které ovšem stříbrné tiskové desky narušují) pokud dochází k průběžnému střídání tisku na papír a na plast je vhodnější pro tisk na papír použít stříbrné desky a pro potisk plastických hmot desky fotopolymerní). Obrázek: Ukázka potisku plastů

Při tisku hybridními barvami se, ale používají jiné chemikálie než pro standardní oxidační barvy (které ovšem stříbrné tiskové

Potisk plastů Tiskové stroje Tisk probíhá v systému CMYK (možno vytvářet základní barvy). Metalické provedení barev (kratší životnost cca 1 měsíc).

13 Potisk plastů Tiskové stroje Tisk probíhá v systému CMYK (možno vytvářet základní barvy). Metalické provedení barev (kratší životnost cca 1 měsíc). Stroj Rapid 105 má konfiguraci s 5 tiskovými jednotkami. Mezi poslední tiskovou jednotkou a lakovací agregátem je umístěno UV sušící zařízení (sušení tisku před UV lakováním). UV sušáky je možné nastavit na 3 stupně výkonu regulace sušení na různé typy a tloušťky tiskových medií z plastu. Provozní rychlost tisku: archů za 1 hodinu. Obrázek: Archový tiskový stroj KBA Rapida 105

Mezi poslední tiskovou jednotkou a lakovací agregátem je umístěno UV sušící zařízení (sušení tisku před UV lakováním).

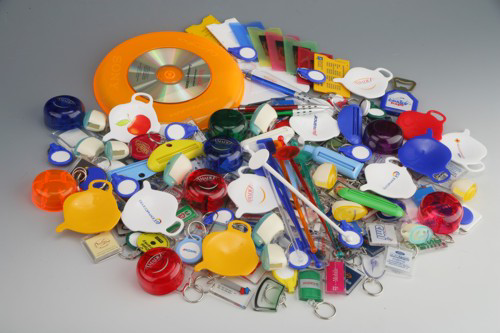

14 Potisk plastů Různé typy potisku plastů Nejčastějšími zakázkami při ofsetovém potisku plastických materiálů jsou různé reklamní předměty (např. různé zavěšovací displeje, nabídkové desky, servírovací podložky, skládačky, plastové etikety na PET lahve, nabídkové desky nad mrazicí boxy atd.). Obrázek: Potisky plastů

různé zavěšovací displeje, nabídkové desky, servírovací podložky, skládačky,

15 Závěr Shrnutí Ofsetový tisk se řadí k sítotisku a digitálnímu tisku. Lze potiskovat plastické materiály. Při vyšších nákladech je rychlejší a levnější. Potisk plastů flexotiskem a tampónovým tiskem.

16 Závěr Shrnutí Ofsetový tisk se řadí k sítotisku a digitálnímu tisku. Lze potiskovat plastické materiály. Při vyšších nákladech je rychlejší a levnější. Potisk plastů flexotiskem a tampónovým tiskem.

17 Závěr Shrnutí Ofsetový tisk se řadí k sítotisku a digitálnímu tisku. Lze potiskovat plastické materiály. Při vyšších nákladech je rychlejší a levnější. Potisk plastů flexotiskem a tampónovým tiskem.

18 Závěr Shrnutí Ofsetový tisk se řadí k sítotisku a digitálnímu tisku. Lze potiskovat plastické materiály. Při vyšších nákladech je rychlejší a levnější. Potisk plastů flexotiskem a tampónovým tiskem.

19 Literatura Použité zdroje Ofset - Wikipedie, otevřená encyklopedie: WWW stránky, [online], [cit ], URL: Grafika Publishing : WWW stránky, [online], [cit ], URL: Ivan Doležal: WWW stránky, [online], [cit ], URL: http: //

org/wiki/ofset Grafika Publishing : WWW stránky, [online], [cit. 2009-05-26], URL: http://www.

20 Semestrální práce z předmětu Kartografická polygrafie a reprografie Děkuji za pozornost Autor: Jan Štokr, David Legner Editor: Eliška Housarová, Pavel Hradec Praha, duben 2010 Katedra mapování a kartografie, Fakulta stavební ČVUT v Praze

Legner Editor: Eliška Housarová, Pavel Hradec Praha, duben
