1 Zdroj Nepretržitého Napájania TRIMOD PS

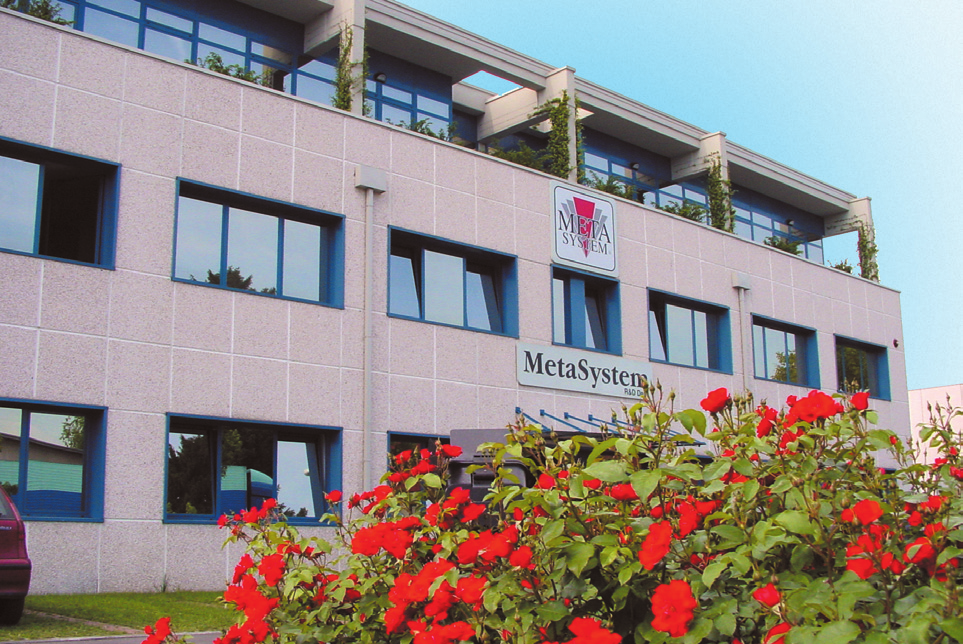

2 S p o l o č n o s ť M e t a S y s t e m Spoločnosť MetaSystem, založená v roku 1973 v Reggio Emilia navrhuje a vyrába elektroniku pre profesionálne a moderné aplikácie už vyše 30 rokov. Kvôli pravidelným investíciám do výskumu a vývoja, logistickej a výrobnej štruktúry a do niekoľko strategických akvizícií sa MetaSystem stala organizáciou ktorá je rozšírená nielen v Taliansku ale má viacero pobočiek a predajcov i v zahraničí. Skupina MetaSystem je uznávaným lídrom pokiaľ ide o elektroniku použitú v automobilovom priemysle, v energetike, v telekomunikáciách a v zariadeniach pre vysielanie. Pokiaľ ide o automobilový priemysel, MetaSystem je jedným z hlavných európskych výrobcov výstražných systémov proti krádeži, konvenčných a satelitných poplašných zariadení pre automobily a motocykle, v odvetví trhu s autopríslušenstvom pre pôvodné inštalácie a príslušenstvá hlavných výrobcov vozidiel. Okrem toho MetaSystem vypracovala rad komponentov pre automobilový trh ako sú napríklad parkovacie senzory alebo Bluetooth systémy, ktoré boli navrhnuté a vyrobené v súlade s najkvalitnejšími štandardmi a najpokrokovejšími technológiami na svete. MetaSystem vždy drží krok s rozvojom trhu a tak nedávno vytvorila oddelenie venujúce sa telematickým službám pre civilné a priemyselné bezpečnostné systémy, ako sú monitorovanie vozidiel a diaľkové riadenie. V energetickom sektore sa MetaSystem sústredila na vývoj elektrických systémov s osobitným dôrazom na UPS a stabilizátory napätia, ktoré sú vysoko uznané na trhu pre ich absolútnu spoľahlivosť, kvalitu a inováciu. Na základe skúseností nadobudnutých počas 30 ročnej práce v energetickom sektore, MetaSystem teraz ponúka rad produktov pre obnoviteľné zdroje energie, ako sú fotovoltaické systémy.

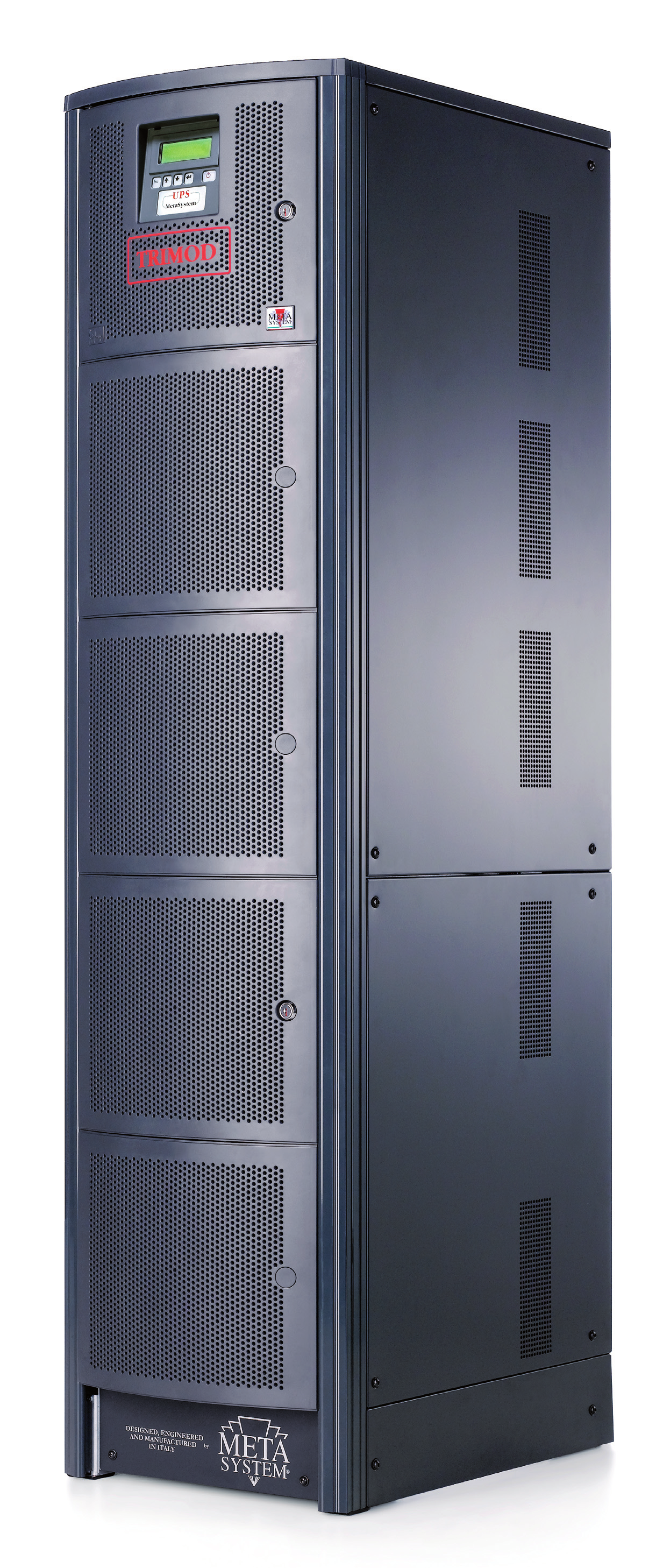

3 T R I M O D Spoločnosť MetaSystem vyvinula inovačný a jedinečný produkt. Vytvorením zdroja nepretržitého napájania TRIMOD s rozsahom výkonu 8, 10, 16, 20, 30, 45 a 60 kva a schopnosťou kedykoľvek sa prispôsobiť meniacim sa požiadavkám chránenej záťaže poskytuje väčší výkon, dlhšiu dobu zálohy a redundanciu. Základnú koncepciu projektu TRIMOD tvorí modularita, rozšíriteľnosť a redundancia, ktoré ponúkajú okrem maximálnej spoľahlivosti aj garanciu značných ekonomických úspor. TRIMOD je modulárny, nepretržitý zdroj energie s individuálne programovateľnými základnými modulmi, takže poskytuje možnosť vstupno/výstupnej konfigurácie podľa požiadaviek. Týmto spôsobom je možné voliť troj- a jednofázové napätia na vstupe a výstupe a mať tak ako je to v klasických vedeniach troj-/troj-, troj- /jedno-, jedno-/troj- a jedno-/jednofázové vedenia. Nie je to však obmedzené len na tieto možnosti, k dispozícii sú aj jedno- a trojfázové výstupy alebo dve a viac jednofázových výstupov rôznych výkonov (na požiadanie). Pre každú konfiguráciu je možné získať úplnú, alebo aj čiastočnú redundanciu, čím sa myslí, že napríklad na výstupe môže koexistovať normálne (alebo redundantné) trojfázové napájanie plus redundantné (alebo normálne), jednofázové napájanie. Mikroprocesorová riadiaca jednotka umiestnená v každom základnom module je schopná monitorovať hlavné funkcie každej jednotlivej výkonovej jednotky. Monitoruje prevádzku a signalizuje odchýlky od normálnej činnosti. Princíp modularity sa využíva aj pre akumulátory, ktoré sa dodávajú formou výsuvných blokov. THD = 3% účinník > 0,99 vysoká účinnosť vysoká spoľahlivosť jednoduchá inštalácia, obsluha a údržba. MODULARITA ROZŠÍRITEĽNOSŤ REDUNDANCIA SPOĽAHLIVOSŤ

4 T R I M O D TRIMOD 8/10 kva sa skladá z troch 2.7/3.4 kva výkonových modulov a môže byť osadená až dvanástimi akumulátorovými blokmi. V prípade TRIMOD 16 / 20 kva sa skladá z šiestich 2.7/3.4 kva výkonových modulov a môže byť osadená až ôsmimi akumulátorovými blokmi. V prípade TRIMOD 30kVA sa skladá z výkonovej skrine s deviatimi 3.4 kva výkonovými modulmi a samostatnej batériovej skrine. V prípade Redundantná modulárna architektúra Redundantná modulárna architektúra je najlepší spôsob, ako si chrániť dôležité elektronické zariadenia firmy. Výhody: Centrálne riadenie napájaných zariadení Modulárna rozšíriteľnosť Redundancia modulov Jednoduchá obsluha a údržba Nízke prevádzkové náklady Kompaktná veľkosť Účinnosť UPS modely TRIMOD venujú zvláštnu pozornosť energii odoberanej z elektrickej siete a dodávanej do miest pripojenej záťaže. Vysoká účinnosť (> 93 %), účinník na vstupe > 0,99, THD 3 %. Výhody: Zvýšenie účinnosti znamená zníženie tej časti výkonu, ktorú odoberá UPS a nedodá do záťaže, ale sa rozptýli do okolia vo forme tepla. Zníženie tepla rozptýleného do okolia znamená menšie nároky na vetranie a na klimatizačné systémy v miestach inštalácie. Účinník na vstupe znamená nulové náklady na kompenzáciu a nenavýšenie poplatkov. Nie je potrebné mať predimenzovaný generátor (ak sa používa) pred UPS. Rozšíriteľnosť Veľká väčšina jednotiek UPS na trhu nie je ani modulárna ani rozšíriteľná, a teda počiatočné predimenzovanie systému je nevyhnutné na zabezpečenie možnosti rozšírenia systému do budúcnosti (k čomu nakoniec ani nemusí dôjsť). Výhody: Modulárne a rozšíriteľné TRIMOD systémy umožňujú optimálne investovanie do UPS jednotiek s prispôsobením aktuálnym požiadavkám bez obmedzenia rozšíriteľnosti v budúcnosti a minimalizácie nevyhnutnej straty energie. Vďaka správnemu dimenzovaniu je účinnosť systému vyššia. Spoľahlivosť Na získanie redundantnej kapaicty je pri tradičných UPS jednotkách nevyhnutné mať aspoň 2 paralelné jednotky, čím sa znásobí zakúpená kapacita z hľadiska výkonu, zabraté miesto a spotrebovaná elektrická energia. Namiesto toho modulárna architektúra TRIMOD umožňuje redundantné konfigurácie vo vnútri jedinej skrine. Výhody: Jednotku UPS s modulárnou redundantnou architektúrou možno nakonfigurovať ako systém N+X redundantný z hľadiska výkonu. Dokonca aj v prípade poruchy modulu zariadenie pokračuje v činnosti a práca sa nepreruší. Jasné indikácie a veľký displej urýchľujú riešenie problémov. Modulárna architektúra umožňuje opravu poruchy jednoduchým nahradením príslušného modulu bez prerušenia činnosti. Jednoduché vyriešenie porúch na prvý zásah obsluhy

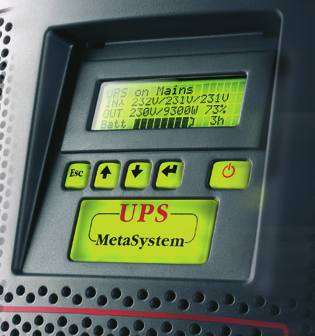

5 T R I M O D TRIMOD 45 kva sa skladá z výkonovej skrine s deviatimi 5 kva výkonovými modulmi a samostatnej batériovej skrine. V prípade Výkonový modul Základný modul sa dodáva v troch výkonových veľkostiach: VA, VA a VA. V princípe je zložený z nasledujúcich funkčných blokov: riadiaca a ovládacia logika (riadené mikroprocesorom) usmerňovač/kompenzátor účinníka invertor booster nabíjačka akumulátorov automatický obtok (bypass). Výkonová jednotka je typu Plug & Play, aby umožnila rozšírenie výkonu a všetky práce týkajúce sa údržby. Každý modul sa pripája paralelne k ostatným identickým modulom tak, aby sa dosiahol želaný výkon UPS. Výkonové moduly sú od seba oddelené a dokážu pracovať, aj keď jeden z nich nefunguje. LED indikátor na prednej strane modulu rýchlo indikuje funkčný stav elektronickej jednotky vo forme farebnej svetelnej signalizácie (zelená/oranžová/červená). Akumulátorové bloky Akumulátorové moduly sú skonštruované tak, aby sa dali jednoducho vložiť do skrine bez akejkoľvek námahy týkajúcej sa pripájania. Vďaka ich nízkej hmotnosti sa s nimi ľahko pracuje, ľahko sa robí údržba a ľahko sa nahrádzajú. Blok má päť akumulátorov (12 V s kapacitou 7,2 Ah alebo 9 Ah) pripojených do série. Vďaka prepojeniu Plug & Play sa dajú jednoducho vytiahnuť a vložiť do skrine. Aby sa zabezpečila maximálna bezpečnosť, najmä počas údržby, napätie každého bloku sa rozpojí na dve vetvy (24 V a 36 V) a obnoví, len keď je blok zasunutý správne do svojej polohy v skrine. Toto zodpovedá norme CEIEN týkajúcej sa elektrickej bezpečnosti, podľa ktorej sa primerané bezpečnostné opatrenia a pozornosť musia venovať tam, kde sú nebezpečné jednosmerné napätia vyššie než 50 V s možnosťou priameho dotyku. Dobu ďalej zväčšiť pridaním ďalších akumulátorových blokov v násobkoch štyroch, využitím priestoru vnútri UPS a priestoru v prídavných modulárnych skriniach. Digitálny displej a zobrazovanie alarmov Systém TRIMOD je riadený mikroprocesorom a je vybavený podsvieteným alfanumerickým displejom z tekutých kryštálov (LCD) s 20 znakmi v 4 riadkoch. Je zabudovaný v prednej časti UPS, kde sa nachádza aj veľmi výrazný indikátor stavu, ktorý farebnou svetelnou signalizáciou indikuje funkčný stav a rôzne stavy pre alarm. Štyri jednoduché tlačidlá v blízkosti displeja umožňujú používateľovi zobraziť si prevádzkové dáta, nastavovať prevádzkové parametre, analyzovať stav každého jednotlivého výkonového modulu, zvoliť jazyk zobrazovania hlásení a vykonať súbor funkčných testov. TRIMOD 60 kva sa skladá z výkonovej skrine s dvanástimi 5 kva výkonovými modulmi a samostatnej batériovej skrine. V prípade

6 T E C H N I C K É Š P E C I F I K Á C I E

7 T E C H N I C K É Š P E C I F I K Á C I E
