1 Energia využitá efektívne budúcnosť telekomunikácií Effectivelly utilised energy the future of telecommunication Ing. Tibor Füzik 29. Október 2012

2 PREMENA ENERGIE účel Zariadenie na premenu energie > Elektrická sieť > Solárne panely > Batérie > Iné nestabilné zdroje energie vstup Výstup > Citlivé electronické zariadenia > Batérie > Interná elektrická sieť > Striedavé Jednosmerné (usmerňovače) AC/DC > Jednosmerné Striedavé (Invertory) DC/AC > Jednosmerné Jednosmerné (Konvertory) DC/DC Kombináciou sa dajú vytvoriť všetky potrebné zariadenia (napr. UPS=AC/DC + BATT + DC/AC) Slide 2

3 ÚSPORA ENERGIE Globálny cieľ NAJMENŠÍ NEPRIAZNIVÝ VPLYV NA ŽIVOTENÉ PROSTREDIE MÁ NESPOTREBOVANÁ (UŠETRENÁ) ENERGIA HLAVNÉ ZDROJE CO 2 OVPLYVNITEĽNÉ ČLOVEKOM Telekomunikácie a IT majú bezprostredný vplyv na všetky Slide 3

4 Meniče rezonančné Účinnosť Meniče Riadené digitálne Straty ÚSPORA ENERGIE technológie Historický vývoj účinnosti premeny elektrickej energie 100% 80% 60% 40% Teplo, mechan, Prechod. Odpor, iskrenie Žeravenie, Tepelná emissia, prechodové odpory, hysterézne straty Žeravenie, Tepelná emissia, prechodové odpory, hysterézne straty, úbytky P-N prechodov Vakuové, Polovodiče Úbytky, hysterézne straty Polovodiče Meniče úbyt ky Riadenie 0% 3,5% 20% 40% 60% 20% Kontaktné Vakuové, Selén 80% 100% Výrazný pokles strát vynútený prudkým nárastom cien energie zmenšením rozmerov zmenšením hmotnosti technologickým pokrokom Podiel Rezonančné meniče 2006 >600tis ks na trhu Technológia HE 96% 2008 >450tis ks na trhu Výkonová hustota >32W/inch HE solárne, DC/DC, modulárne, elektromobily Slide 4

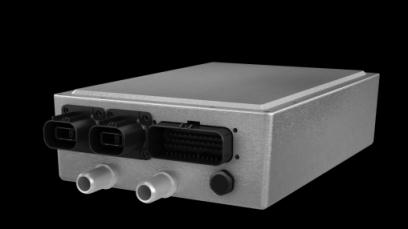

5 ÚSPORA ENERGIE Usmerňovače VDC technológie Flatpack 48/2000 HE Solárne meniče 24-48VDC a invertory 230VAC Elektromobily Vlastnosti: Riadený vstupný aj výstupný menič Digitálne riadenie Optimalizácia na účinnosť v širokom rozsahu výstupného výkonu Nízke prevádzkové teploty = vysoká spoľahlivosť elektroniky Malé rozmery Nízka hlučnosť Meniče DC/DC, Invertory DC/AC, Hybridné systémy, riešenia pre priemysel a dopravu Slide 5

6 Výstupný výkon napájača Jednosmerné zdroje od 1kW do 1MW Powerpack 5.8kW & škálovateľný až 1MW Flatpack2 Kabinetizovaný až 280kW Flatpack2 Integrovaný 5-8U až 24kW Flatpack2 Integrovaný 2U až 8kW Flatpack Minipack S 2U 3U až až 14,4kW 4.8kW Flatpack Minipack S 1U až 1.6kW 5,4kW Micropack až 1kW Slide 6

7 DATOVÉ CENTRÁ kde sa každé % počíta Klasické UPS Napájanie Spotreba AC/DC PFC DC/AC Invertor Transfer Switch AC/DC PFC DC/DC 5V, +/-12V Batérie Vdc AC UPS účinnosť <90% Jednosmerný rozvod vysokého napätia HVDC AC/HVDC PFC Batérie 350Vdc FP2 HVDC zdroj účinnosť >96% DC/DC 5V, +/-12V Prepokladaná úspora energie DC systémom 10% energia 5% chladenie Zmenou vstupnej časti servera je možné ďalšie zvýšenie účinnosti o 2-3%. Slide 7

8 DATOVÉ CENTRÁ výhody jednosmerného napájania Výhody: Spoľahlivá technológia z telekomunikácií Jednoduchá konštrukcia a rozvody Účinné obmedzenie impulzného rušenia do rozvodu Jednoduchá redundancia bez možnosti black out z fázových posunov pri dvoch nezávislých napájacích vetvách datacentra Jednoduchá možnosť mäkkého nábehu a rýchlonabíjania batérií aj pri prevádzke z diesel agregátov Škálovateľnosť za prevádzky (modularita krokom 2-3 kw) efficiency management Galvanické oddelenie rozvodov a celého datacentra od elektrickej siete Zníženie chladiaceho výkonu Jednoduchá možnosť integrácie alternatívnej energie (solárne meniče,...) Nevýhody: Nutnosť použiť špeciálne zariadenia (jednosmerné napájanie) Nutnosť vytvoriť špeciálne prevádzkové podmienky pre 350VDC Nutnosť použitia invertorov pre zariadenia napájané len 230VAC.V prípade rozvodov 220VDC je to jednoduchšie, lebo väčšina zariadení akceptuje aj DC. Slide 8

9 DATOVÉ CENTRÁ kde sa každé % počíta Rozložená architektúra napájania 48VDC Napájanie AC/DC PFC AC/DC PFC účinnosť >96% Skriňa alebo rad DC/DC 5V, +/-12V Batérie 48Vdc Skriňa alebo rad DC/DC 5V, +/-12V Batérie 48Vdc Spotreba Skriňa alebo rad DC/DC 5V, +/-12V Batérie 48Vdc Skriňa alebo rad DC/DC 5V, +/-12V Batérie 48Vdc Výhody: výborná škálovateľnosť lacnejšie batérie Redundancia na úroveň skrine Malé prierezy vodičov Bezpečné napätie v datacentre Možnosť pripojiť alternatívne zdroje energie Minimálna tepelná zaťaž za normálnej prevádzky Jednoduchá údržba odpojiteľnosť skrine alebo radu Vysoká účinnosť DC/DC zdrojov serverov Slide 9

10 DATOVÉ CENTRÁ A ÚSTREDNE ELTEK je tu Jednosmé napájanie telekomunikačných zariadení Česká republika TELEFONICA O2 CZ 6 sitov kW VODAFONE CZ MSC 96kW ČESKÉ DRÁHY GSM-R MSC (A+B) 24+24kW T-Mobile CZ Solar Hybrid 18kWSol+6kW AC + wind+ 2xFuel cell SITEL CZ - (A+B) 48+48kW Slovensko DC PERPETUUS SK (A+B) A DC DATA-CUBE SK (A+B) 24+24kW DC GTS Slovakia (A+B) 32+32kW SIX Slovakia (A+B) 32+32kW Pozn. Iróniou osudu je, že ani jednen z významných slovenských operátorov, zastúpených aj na tejto konferencii, už 3. rok neprejavuje záujem na znižení svojich prevádzkových nákladov o 20-30% nákupom našich výrobkov. Slide 10

11 RIEŠENIA PRE VIAC OBLASTÍ TELEKOMUNIKÁCIE SOLÁR ŽELEZNICE A METRO ENERGETIKA ELEKTROMOBILY NÁMORNÍCTVO A ŤAŽBA Slide 11

12 MIESTNA PRÍTOMNOSŤ GLOBÁLNA PÔSOBNOSŤ Centrála firmy Nórsko Výroba modulov, Čína USA SLOVAKIA CHINA Regionálne výrobné závody systémov INDIA SINGAPORE BRAZIL Slide 12

13 ĎAKUJEM ZA POZORNOSŤ NAJVÄČŠÍ VÝKON V TELEKOMUNIKÁCIÁCH Slide 13
