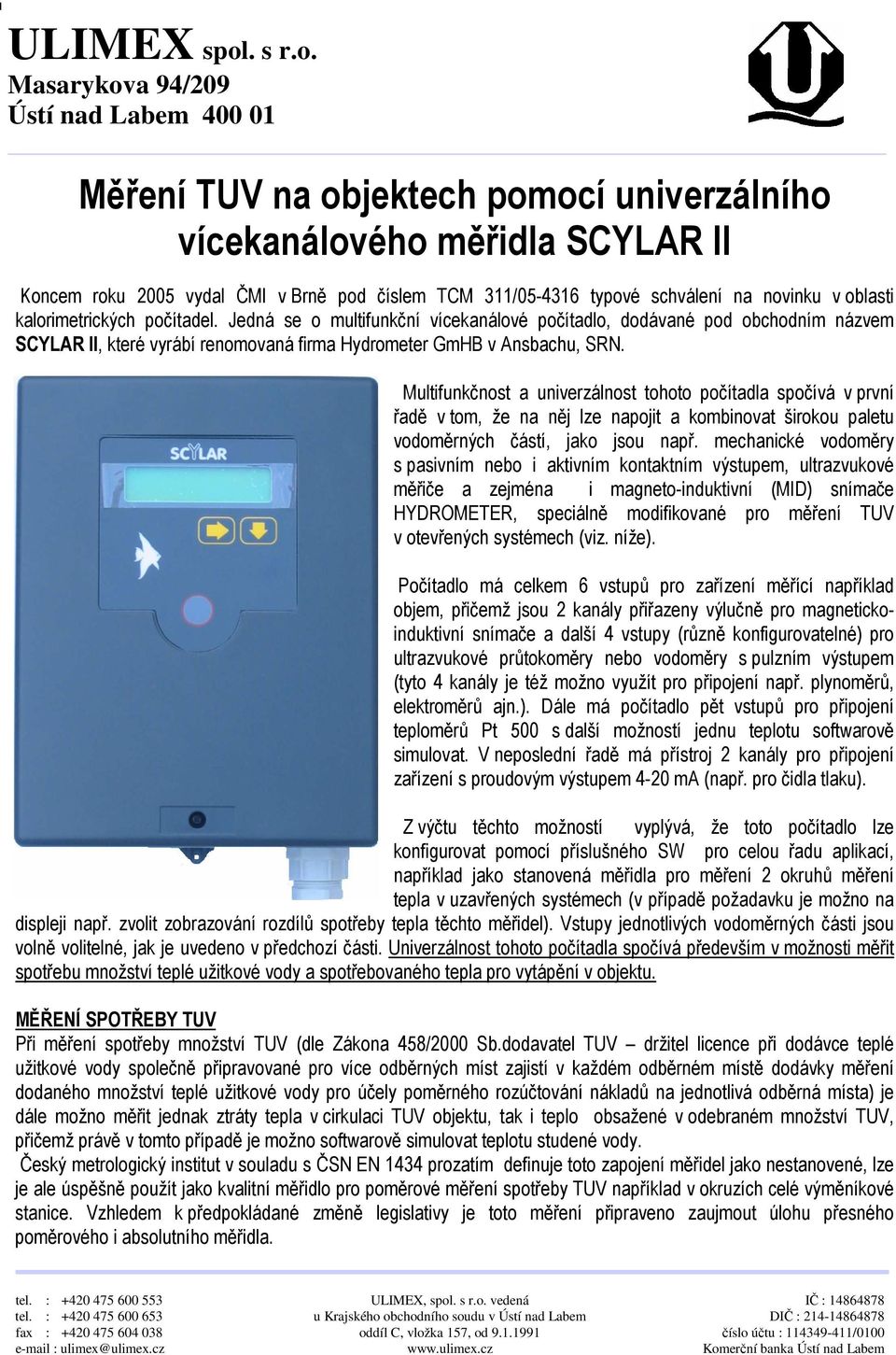

1 ULIMEX spol. s r.o. Masarykova 94/209 Ústí nad Labem Měření TUV na objektech pomocí univerzálního vícekanálového měřidla SCYLAR II Koncem roku 2005 vydal ČMI v Brně pod číslem TCM 311/ typové schválení na novinku v oblasti kalorimetrických počítadel. Jedná se o multifunkční vícekanálové počítadlo, dodávané pod obchodním názvem SCYLAR II, které vyrábí renomovaná firma Hydrometer GmHB v Ansbachu, SRN. Multifunkčnost a univerzálnost tohoto počítadla spočívá v první řadě v tom, že na něj lze napojit a kombinovat širokou paletu vodoměrných částí, jako jsou např. mechanické vodoměry s pasivním nebo i aktivním kontaktním výstupem, ultrazvukové měřiče a zejména i magneto-induktivní (MID) snímače HYDROMETER, speciálně modifikované pro měření TUV v otevřených systémech (viz. níže). Počítadlo má celkem 6 vstupů pro zařízení měřící například objem, přičemž jsou 2 kanály přiřazeny výlučně pro magnetickoinduktivní snímače a další 4 vstupy (různě konfigurovatelné) pro ultrazvukové průtokoměry nebo vodoměry s pulzním výstupem (tyto 4 kanály je též možno využít pro připojení např. plynoměrů, elektroměrů ajn.). Dále má počítadlo pět vstupů pro připojení teploměrů Pt 500 s další možností jednu teplotu softwarově simulovat. V neposlední řadě má přístroj 2 kanály pro připojení zařízení s proudovým výstupem 4-20 ma (např. pro čidla tlaku). Z výčtu těchto možností vyplývá, že toto počítadlo lze konfigurovat pomocí příslušného SW pro celou řadu aplikací, například jako stanovená měřidla pro měření 2 okruhů měření tepla v uzavřených systémech (v případě požadavku je možno na displeji např. zvolit zobrazování rozdílů spotřeby tepla těchto měřidel). Vstupy jednotlivých vodoměrných části jsou volně volitelné, jak je uvedeno v předchozí části. Univerzálnost tohoto počítadla spočívá především v možnosti měřit spotřebu množství teplé užitkové vody a spotřebovaného tepla pro vytápění v objektu. MĚŘENÍ SPOTŘEBY TUV Při měření spotřeby množství TUV (dle Zákona 458/2000 Sb.dodavatel TUV držitel licence při dodávce teplé užitkové vody společně připravované pro více odběrných míst zajistí v každém odběrném místě dodávky měření dodaného množství teplé užitkové vody pro účely poměrného rozúčtování nákladů na jednotlivá odběrná místa) je dále možno měřit jednak ztráty tepla v cirkulaci TUV objektu, tak i teplo obsažené v odebraném množství TUV, přičemž právě v tomto případě je možno softwarově simulovat teplotu studené vody. Český metrologický institut v souladu s ČSN EN 1434 prozatím definuje toto zapojení měřidel jako nestanovené, lze je ale úspěšně použít jako kvalitní měřidlo pro poměrové měření spotřeby TUV například v okruzích celé výměníkové stanice. Vzhledem k předpokládané změně legislativy je toto měření připraveno zaujmout úlohu přesného poměrového i absolutního měřidla. tel. : ULIMEX, spol. s r.o. vedená IČ : tel. : u Krajského obchodního soudu v Ústí nad Labem DIČ : fax : oddíl C, vložka 157, od číslo účtu : / ulimex@ulimex.cz Komerční banka Ústí nad Labem

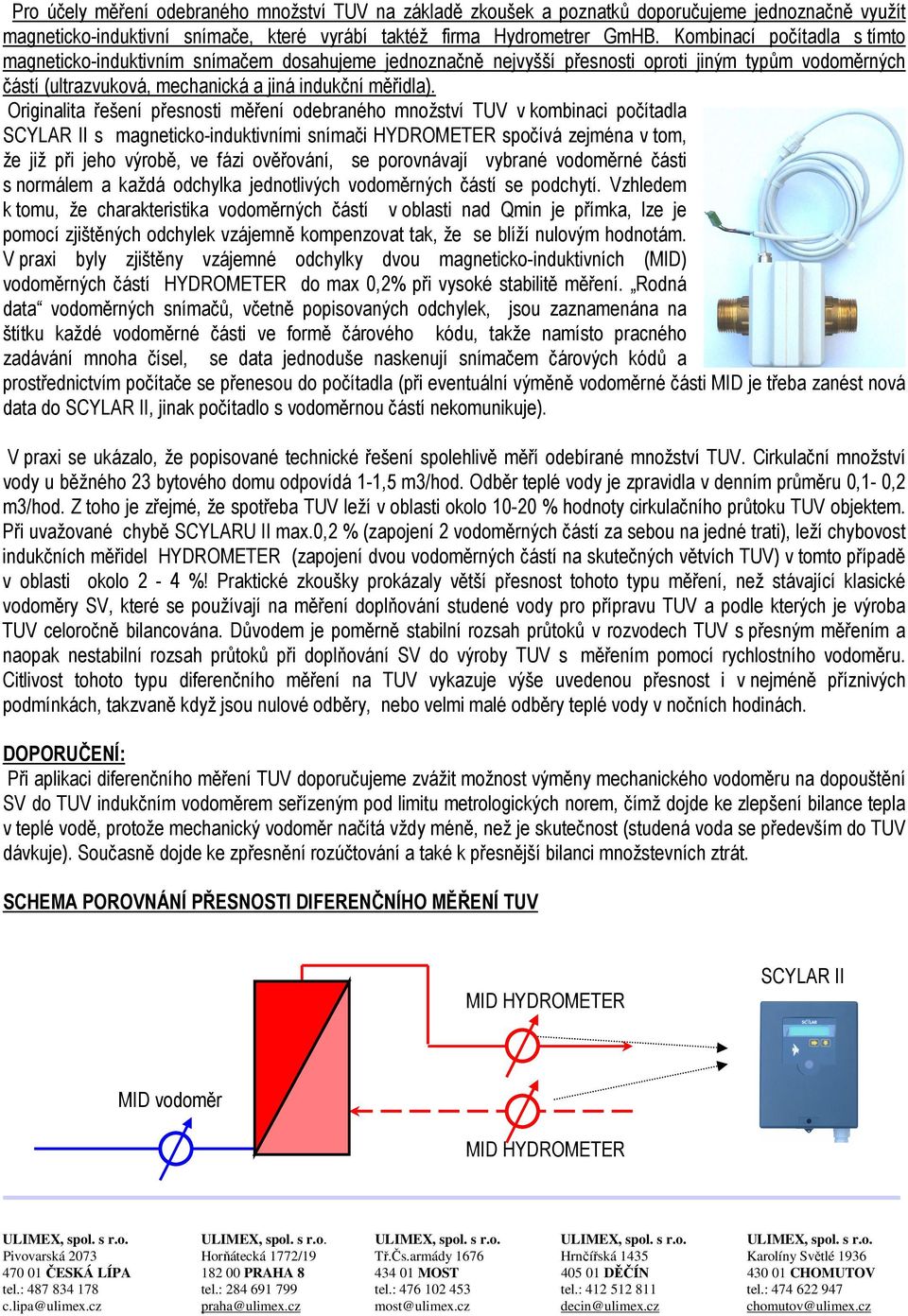

2 Pro účely měření odebraného množství TUV na základě zkoušek a poznatků doporučujeme jednoznačně využít magneticko-induktivní snímače, které vyrábí taktéž firma Hydrometrer GmHB. Kombinací počítadla s tímto magneticko-induktivním snímačem dosahujeme jednoznačně nejvyšší přesnosti oproti jiným typům vodoměrných částí (ultrazvuková, mechanická a jiná indukční měřidla). Originalita řešení přesnosti měření odebraného množství TUV v kombinaci počítadla SCYLAR II s magneticko-induktivními snímači HYDROMETER spočívá zejména v tom, že již při jeho výrobě, ve fázi ověřování, se porovnávají vybrané vodoměrné části s normálem a každá odchylka jednotlivých vodoměrných částí se podchytí. Vzhledem k tomu, že charakteristika vodoměrných částí v oblasti nad Qmin je přímka, lze je pomocí zjištěných odchylek vzájemně kompenzovat tak, že se blíží nulovým hodnotám. V praxi byly zjištěny vzájemné odchylky dvou magneticko-induktivních (MID) vodoměrných částí HYDROMETER do max 0,2% při vysoké stabilitě měření. Rodná data vodoměrných snímačů, včetně popisovaných odchylek, jsou zaznamenána na štítku každé vodoměrné části ve formě čárového kódu, takže namísto pracného zadávání mnoha čísel, se data jednoduše naskenují snímačem čárových kódů a prostřednictvím počítače se přenesou do počítadla (při eventuální výměně vodoměrné části MID je třeba zanést nová data do SCYLAR II, jinak počítadlo s vodoměrnou částí nekomunikuje). V praxi se ukázalo, že popisované technické řešení spolehlivě měří odebírané množství TUV. Cirkulační množství vody u běžného 23 bytového domu odpovídá 1-1,5 m3/hod. Odběr teplé vody je zpravidla v denním průměru 0,1-0,2 m3/hod. Z toho je zřejmé, že spotřeba TUV leží v oblasti okolo % hodnoty cirkulačního průtoku TUV objektem. Při uvažované chybě SCYLARU II max.0,2 % (zapojení 2 vodoměrných částí za sebou na jedné trati), leží chybovost indukčních měřidel HYDROMETER (zapojení dvou vodoměrných částí na skutečných větvích TUV) v tomto případě v oblasti okolo 2-4 %! Praktické zkoušky prokázaly větší přesnost tohoto typu měření, než stávající klasické vodoměry SV, které se používají na měření doplňování studené vody pro přípravu TUV a podle kterých je výroba TUV celoročně bilancována. Důvodem je poměrně stabilní rozsah průtoků v rozvodech TUV s přesným měřením a naopak nestabilní rozsah průtoků při doplňování SV do výroby TUV s měřením pomocí rychlostního vodoměru. Citlivost tohoto typu diferenčního měření na TUV vykazuje výše uvedenou přesnost i v nejméně příznivých podmínkách, takzvaně když jsou nulové odběry, nebo velmi malé odběry teplé vody v nočních hodinách. DOPORUČENÍ: Při aplikaci diferenčního měření TUV doporučujeme zvážit možnost výměny mechanického vodoměru na dopouštění SV do TUV indukčním vodoměrem seřízeným pod limitu metrologických norem, čímž dojde ke zlepšení bilance tepla v teplé vodě, protože mechanický vodoměr načítá vždy méně, než je skutečnost (studená voda se především do TUV dávkuje). Současně dojde ke zpřesnění rozúčtování a také k přesnější bilanci množstevních ztrát. SCHEMA POROVNÁNÍ PŘESNOSTI DIFERENČNÍHO MĚŘENÍ TUV MID HYDROMETER SCYLAR II MID vodoměr MID HYDROMETER

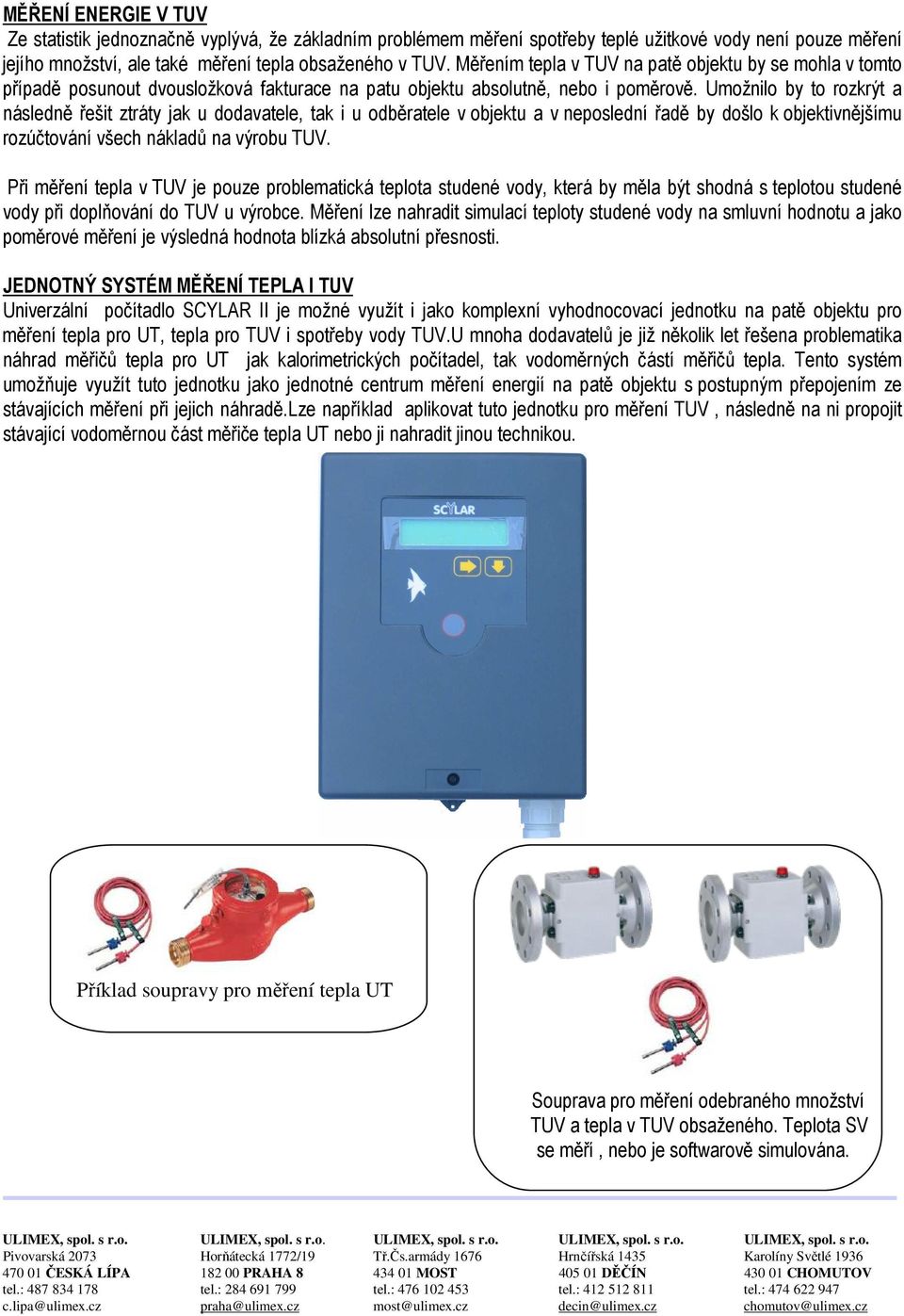

3 MĚŘENÍ ENERGIE V TUV Ze statistik jednoznačně vyplývá, že základním problémem měření spotřeby teplé užitkové vody není pouze měření jejího množství, ale také měření tepla obsaženého v TUV. Měřením tepla v TUV na patě objektu by se mohla v tomto případě posunout dvousložková fakturace na patu objektu absolutně, nebo i poměrově. Umožnilo by to rozkrýt a následně řešit ztráty jak u dodavatele, tak i u odběratele v objektu a v neposlední řadě by došlo k objektivnějšímu rozúčtování všech nákladů na výrobu TUV. Při měření tepla v TUV je pouze problematická teplota studené vody, která by měla být shodná s teplotou studené vody při doplňování do TUV u výrobce. Měření lze nahradit simulací teploty studené vody na smluvní hodnotu a jako poměrové měření je výsledná hodnota blízká absolutní přesnosti. JEDNOTNÝ SYSTÉM MĚŘENÍ TEPLA I TUV Univerzální počítadlo SCYLAR II je možné využít i jako komplexní vyhodnocovací jednotku na patě objektu pro měření tepla pro UT, tepla pro TUV i spotřeby vody TUV.U mnoha dodavatelů je již několik let řešena problematika náhrad měřičů tepla pro UT jak kalorimetrických počítadel, tak vodoměrných částí měřičů tepla. Tento systém umožňuje využít tuto jednotku jako jednotné centrum měření energií na patě objektu s postupným přepojením ze stávajících měření při jejich náhradě.lze například aplikovat tuto jednotku pro měření TUV, následně na ni propojit stávající vodoměrnou část měřiče tepla UT nebo ji nahradit jinou technikou. Příklad soupravy pro měření tepla UT Souprava pro měření odebraného množství TUV a tepla v TUV obsaženého. Teplota SV se měří, nebo je softwarově simulována.

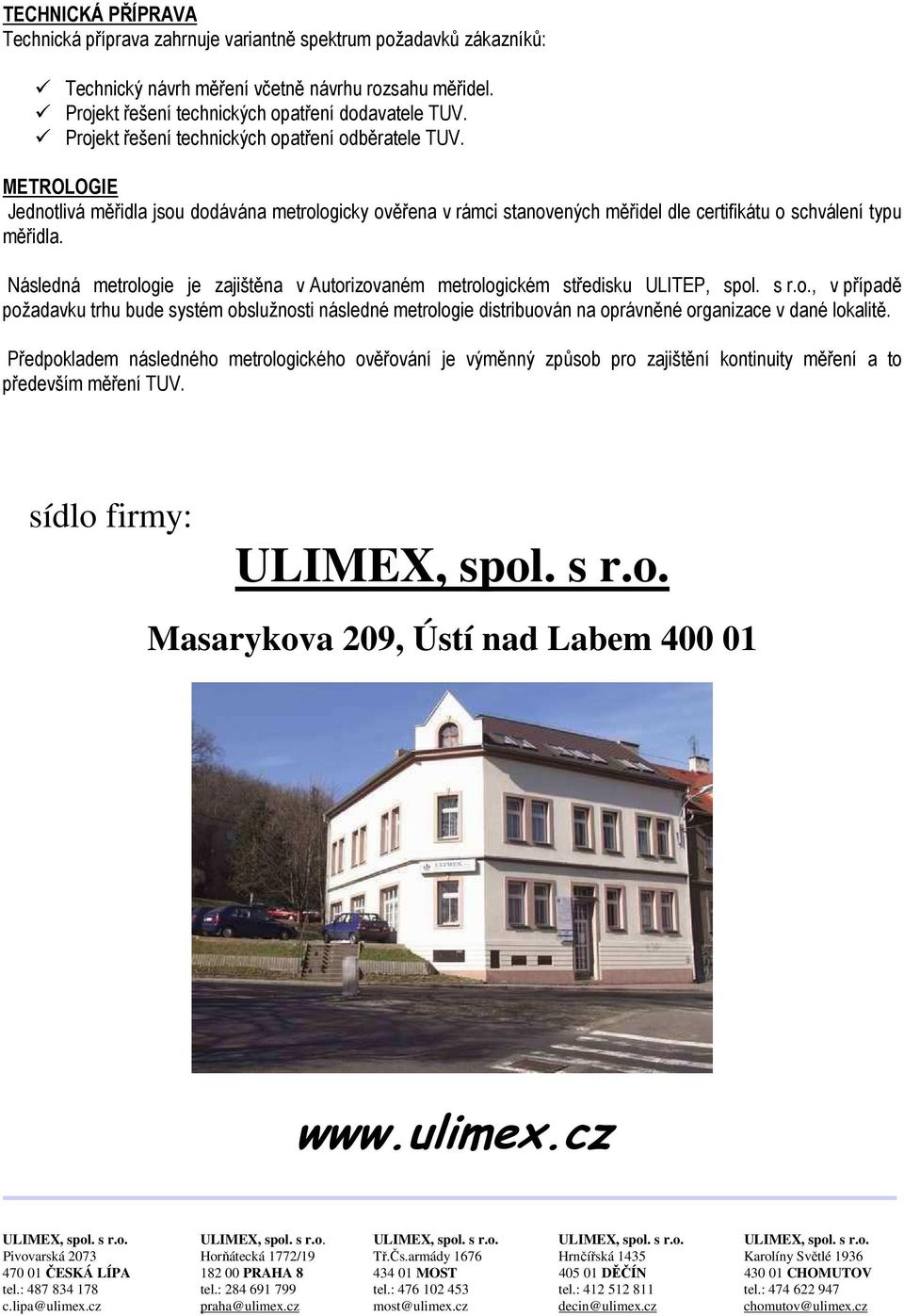

4 TECHNICKÁ PŘÍPRAVA Technická příprava zahrnuje variantně spektrum požadavků zákazníků: Technický návrh měření včetně návrhu rozsahu měřidel. Projekt řešení technických opatření dodavatele TUV. Projekt řešení technických opatření odběratele TUV. METROLOGIE Jednotlivá měřidla jsou dodávána metrologicky ověřena v rámci stanovených měřidel dle certifikátu o schválení typu měřidla. Následná metrologie je zajištěna v Autorizovaném metrologickém středisku ULITEP, spol. s r.o., v případě požadavku trhu bude systém obslužnosti následné metrologie distribuován na oprávněné organizace v dané lokalitě. Předpokladem následného metrologického ověřování je výměnný způsob pro zajištění kontinuity měření a to především měření TUV. sídlo firmy: ULIMEX, spol. s r.o. Masarykova 209, Ústí nad Labem

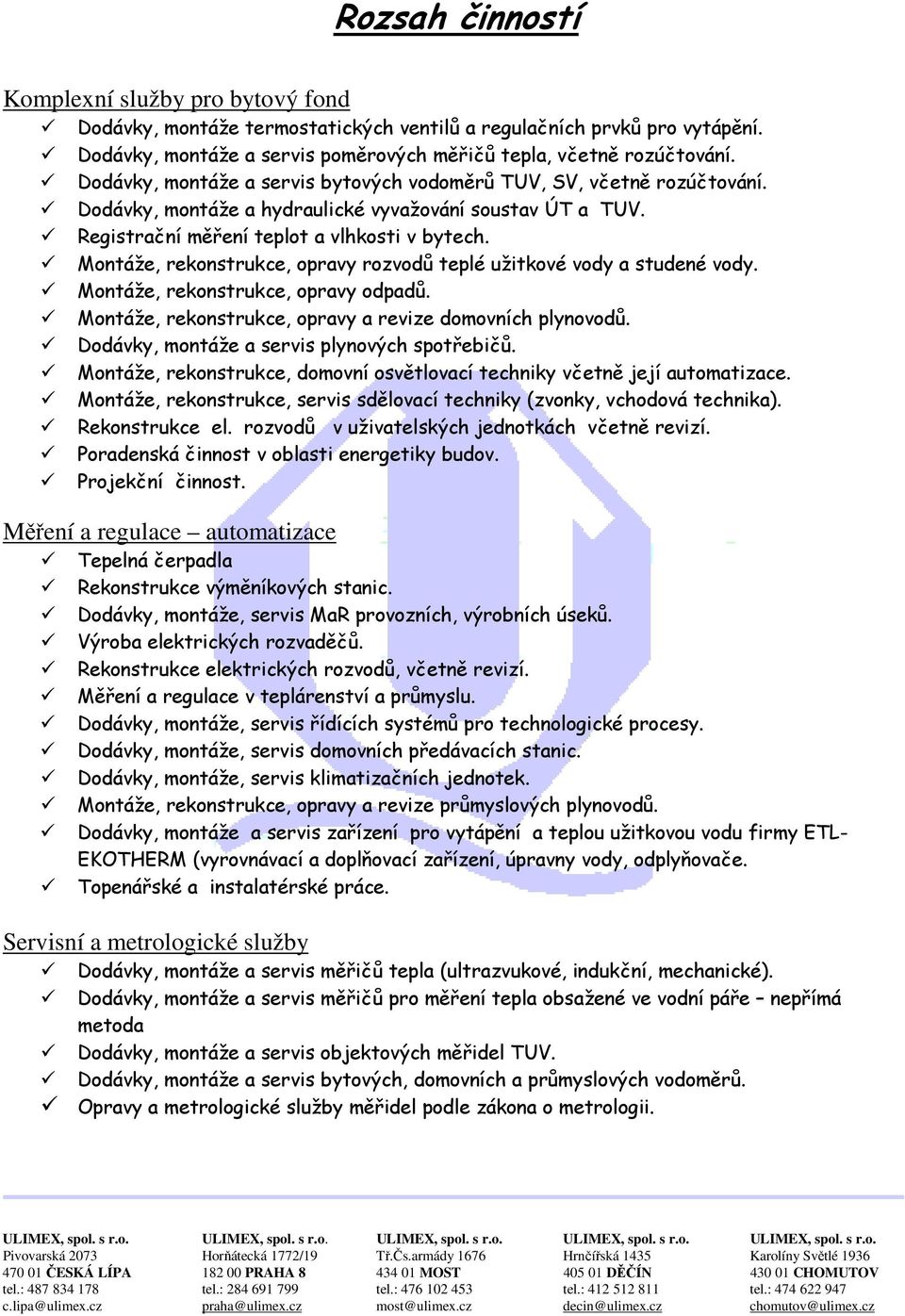

5 Rozsah činností Komplexní služby pro bytový fond Dodávky, montáže termostatických ventilů a regulačních prvků pro vytápění. Dodávky, montáže a servis poměrových měřičů tepla, včetně rozúčtování. Dodávky, montáže a servis bytových vodoměrů TUV, SV, včetně rozúčtování. Dodávky, montáže a hydraulické vyvažování soustav ÚT a TUV. Registrační měření teplot a vlhkosti v bytech. Montáže, rekonstrukce, opravy rozvodů teplé užitkové vody a studené vody. Montáže, rekonstrukce, opravy odpadů. Montáže, rekonstrukce, opravy a revize domovních plynovodů. Dodávky, montáže a servis plynových spotřebičů. Montáže, rekonstrukce, domovní osvětlovací techniky včetně její automatizace. Montáže, rekonstrukce, servis sdělovací techniky (zvonky, vchodová technika). Rekonstrukce el. rozvodů v uživatelských jednotkách včetně revizí. Poradenská činnost v oblasti energetiky budov. Projekční činnost. Měření a regulace automatizace Tepelná čerpadla Rekonstrukce výměníkových stanic. Dodávky, montáže, servis MaR provozních, výrobních úseků. Výroba elektrických rozvaděčů. Rekonstrukce elektrických rozvodů, včetně revizí. Měření a regulace v teplárenství a průmyslu. Dodávky, montáže, servis řídících systémů pro technologické procesy. Dodávky, montáže, servis domovních předávacích stanic. Dodávky, montáže, servis klimatizačních jednotek. Montáže, rekonstrukce, opravy a revize průmyslových plynovodů. Dodávky, montáže a servis zařízení pro vytápění a teplou užitkovou vodu firmy ETL- EKOTHERM (vyrovnávací a doplňovací zařízení, úpravny vody, odplyňovače. Topenářské a instalatérské práce. Servisní a metrologické služby Dodávky, montáže a servis měřičů tepla (ultrazvukové, indukční, mechanické). Dodávky, montáže a servis měřičů pro měření tepla obsažené ve vodní páře nepřímá metoda Dodávky, montáže a servis objektových měřidel TUV. Dodávky, montáže a servis bytových, domovních a průmyslových vodoměrů. Opravy a metrologické služby měřidel podle zákona o metrologii.
