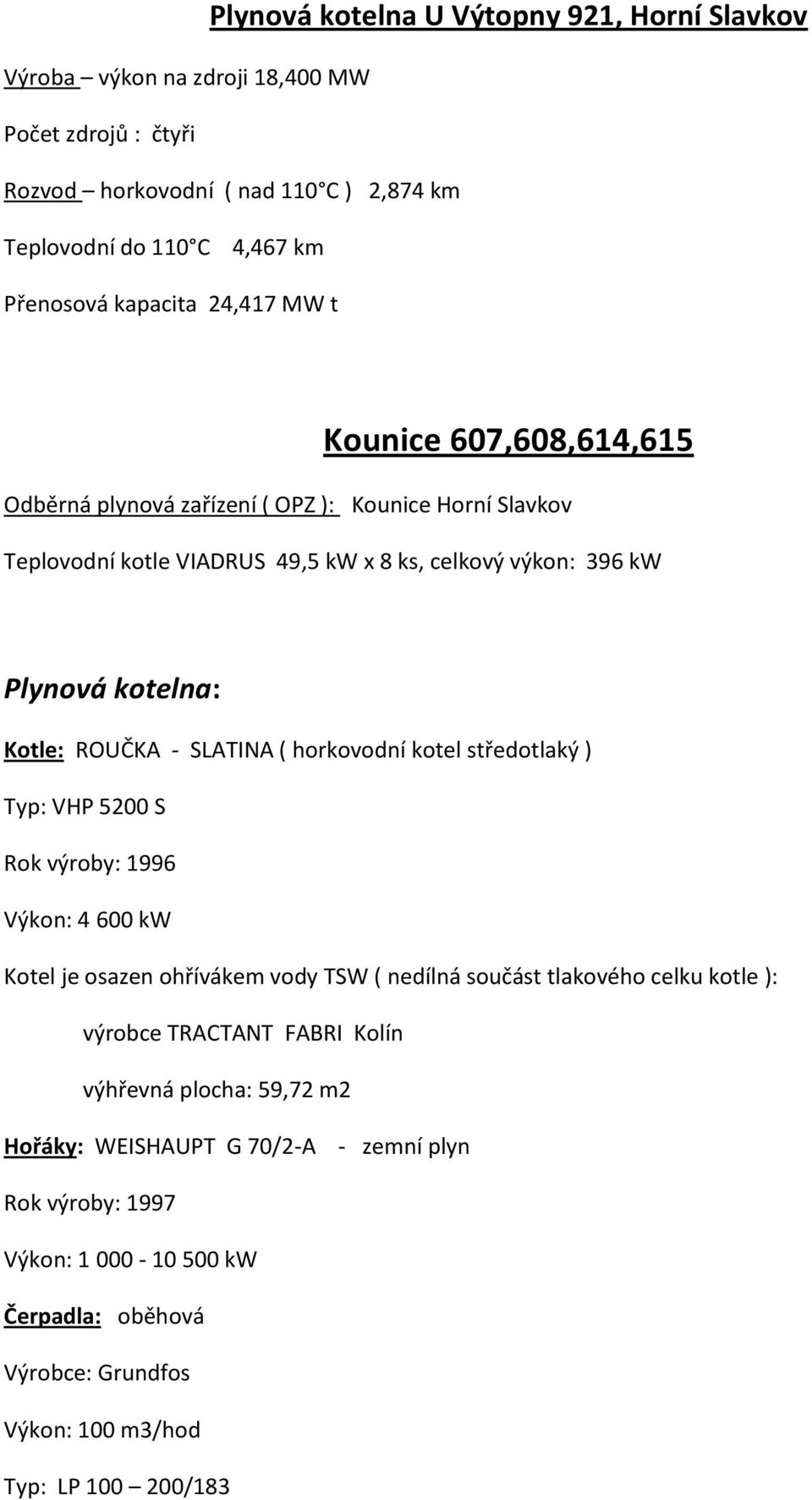

1 Plynová kotelna U Výtopny 921, Horní Slavkov Výroba výkon na zdroji 18,400 MW Počet zdrojů : čtyři Rozvod horkovodní ( nad 110 C ) 2,874 km Teplovodní do 110 C 4,467 km Přenosová kapacita 24,417 MW t Kounice 607,608,614,615 Odběrná plynová zařízení ( OPZ ): Kounice Horní Slavkov Teplovodní kotle VIADRUS 49,5 kw x 8 ks, celkový výkon: 396 kw Plynová kotelna: Kotle: ROUČKA - SLATINA ( horkovodní kotel středotlaký ) Typ: VHP 5200 S Rok výroby: 1996 Výkon: kw Kotel je osazen ohřívákem vody TSW ( nedílná součást tlakového celku kotle ): výrobce TRACTANT FABRI Kolín výhřevná plocha: 59,72 m2 Hořáky: WEISHAUPT G 70/2-A - zemní plyn Rok výroby: 1997 Výkon: kw Čerpadla: oběhová Výrobce: Grundfos Výkon: 100 m3/hod Typ: LP /183

SLATINA ( horkovodní kotel středotlaký ) Typ: VHP 5200 S Rok výroby: 1996 Výkon: 4 600 kw Kotel je osazen ohřívákem vody TSW ( nedílná součást tlakového celku kotle ): výrobce TRACTANT

2 Rok výroby: 1997 Tato čerpadla od roku 2006 řízena frekvenčními měniči Každý kotel má své čerpadlo Expanzní systém: Kotelna nemá, udržování tlaku v soustavě pomocí doplňovacích čerpadel a funkcí přepouštění Úprava vody: Změkčování vody katexový filtr Typ: EUROWATER Rok výroby: 1997 Kapacita: 10 m3 na jednu regeneraci Dávkování chemikálií pomocí dávkovacích čerpadel a připravovaných roztoků fosforečnanu Na3PO4 a siřičitanu Na2SO4 dle výsledku prováděných rozborů oběhové a kotelní vody. Kotelna dodává teplo do: 1. Horkovod věznice 2. Horkovod město 19 VS,PS v nájmu 2 cizí 3. Horkovod do třech vzduchotechnik MaR: Topič na směně mimo řídícího systému kotelny a obsluhy kotlů dle ČSN sleduje údaje z VS a PS na dispečinku a řeší poruchové a havarijní stavy vč. provozu čtyř OPZ. Komíny: Počet: čtyři Výška: 20 m Světlý průměr komínových kouřovodů: 950 mm Vzduchotechnika: 7 ks, z toho 3 ks s výměníky tepla

fosforečnanu Na3PO4 a siřičitanu Na2SO4 dle výsledku prováděných rozborů oběhové a kotelní vody. Kotelna dodává teplo do: 1. Horkovod věznice 2. Horkovod město 19 VS,PS v nájmu 2 cizí 3.

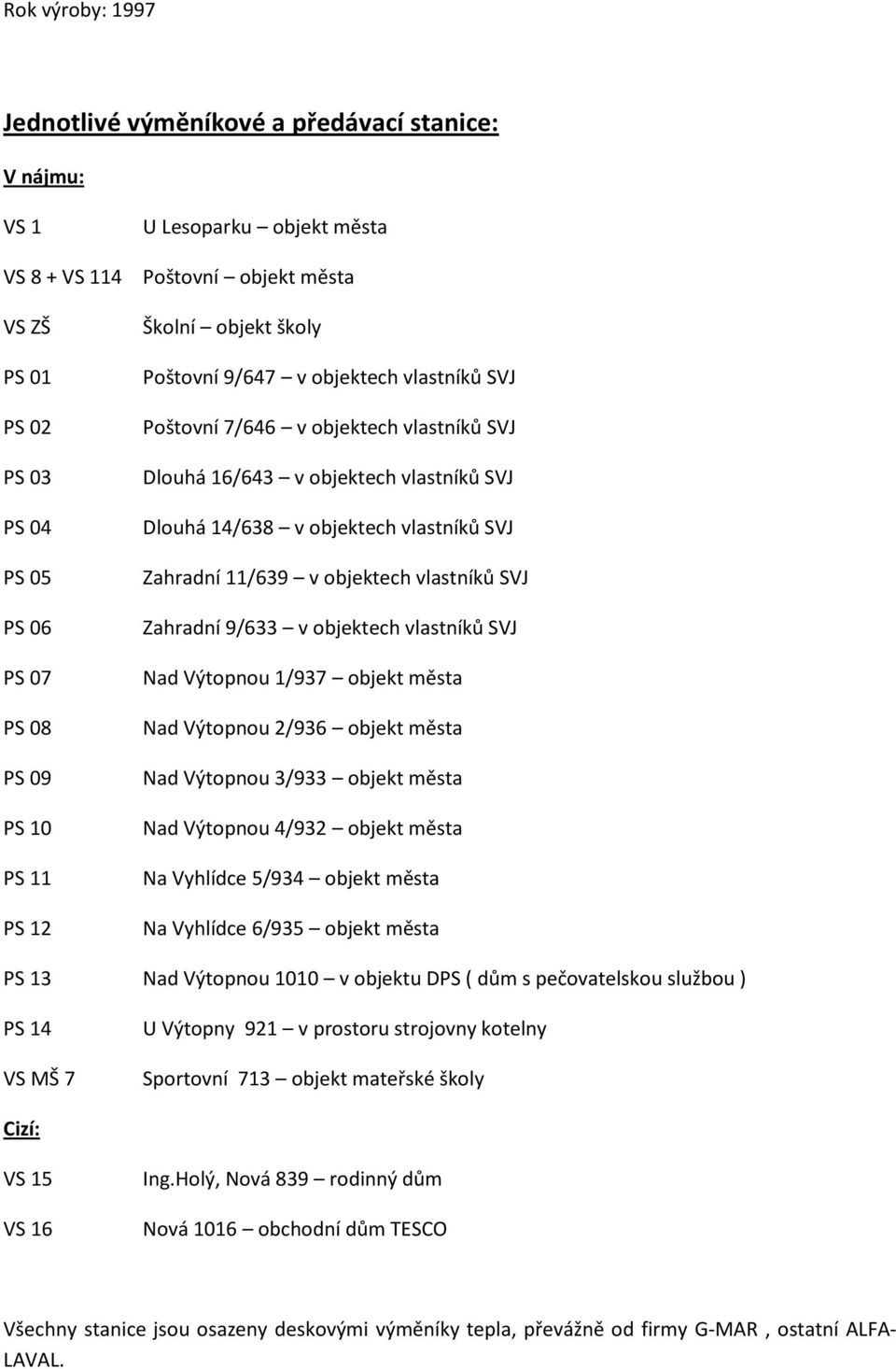

3 Rok výroby: 1997 Jednotlivé výměníkové a předávací stanice: V nájmu: VS 1 VS 8 + VS 114 VS ZŠ PS 01 PS 02 PS 03 PS 04 PS 05 PS 06 PS 07 PS 08 PS 09 PS 10 PS 11 PS 12 U Lesoparku objekt města Poštovní objekt města Školní objekt školy Poštovní 9/647 v objektech vlastníků SVJ Poštovní 7/646 v objektech vlastníků SVJ Dlouhá 16/643 v objektech vlastníků SVJ Dlouhá 14/638 v objektech vlastníků SVJ Zahradní 11/639 v objektech vlastníků SVJ Zahradní 9/633 v objektech vlastníků SVJ Nad Výtopnou 1/937 objekt města Nad Výtopnou 2/936 objekt města Nad Výtopnou 3/933 objekt města Nad Výtopnou 4/932 objekt města Na Vyhlídce 5/934 objekt města Na Vyhlídce 6/935 objekt města PS 13 Nad Výtopnou 1010 v objektu DPS ( dům s pečovatelskou službou ) PS 14 VS MŠ 7 U Výtopny 921 v prostoru strojovny kotelny Sportovní 713 objekt mateřské školy Cizí: VS 15 VS 16 Ing.Holý, Nová 839 rodinný dům Nová 1016 obchodní dům TESCO Všechny stanice jsou osazeny deskovými výměníky tepla, převážně od firmy G-MAR, ostatní ALFA- LAVAL.

Zahradní 11/639 v objektech vlastníků SVJ Zahradní 9/633 v objektech vlastníků SVJ Nad Výtopnou 1/937 objekt města Nad Výtopnou 2/936 objekt města Nad Výtopnou 3/933 objekt města Nad Výtopnou 4/932

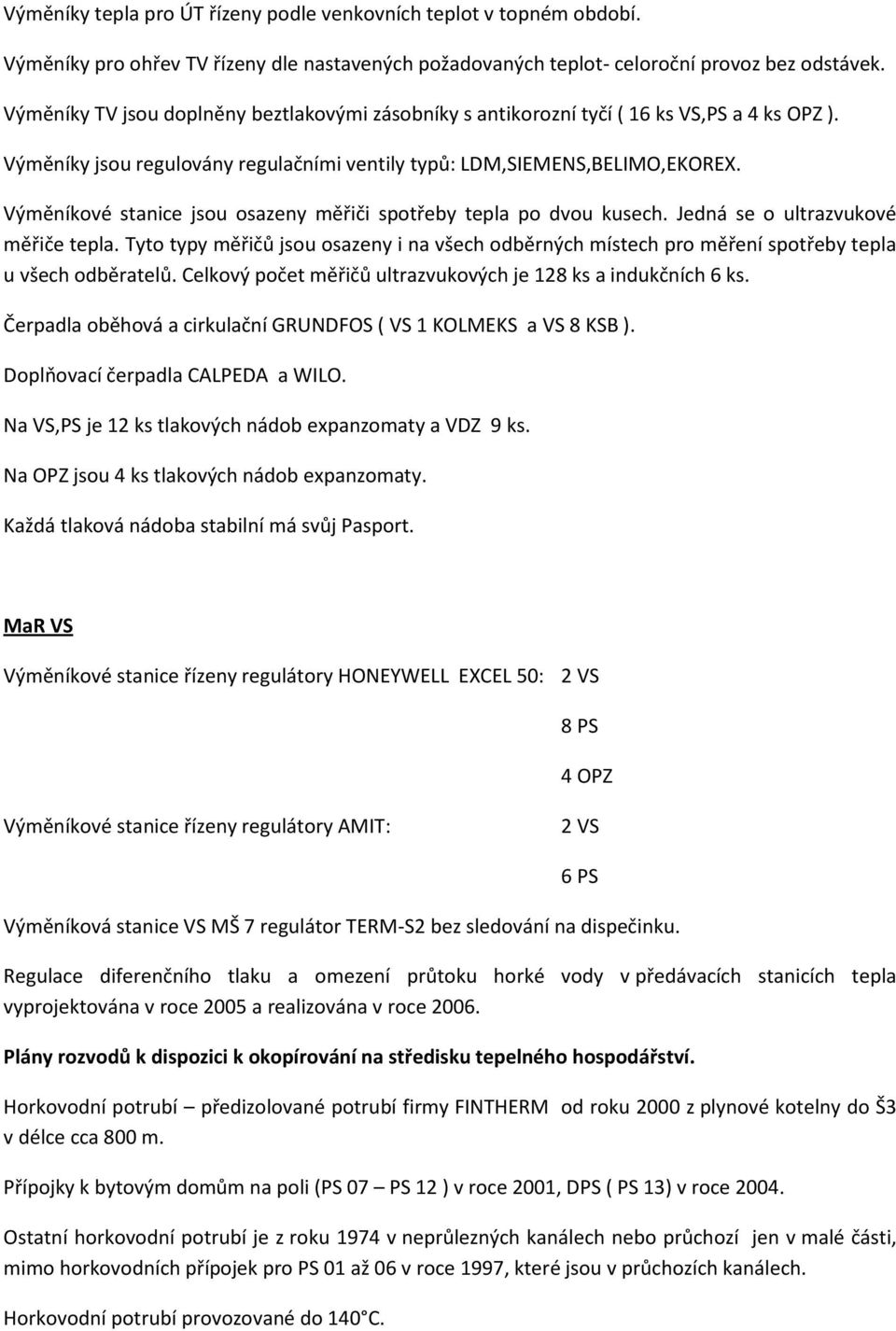

4 Výměníky tepla pro ÚT řízeny podle venkovních teplot v topném období. Výměníky pro ohřev TV řízeny dle nastavených požadovaných teplot- celoroční provoz bez odstávek. Výměníky TV jsou doplněny beztlakovými zásobníky s antikorozní tyčí ( 16 ks VS,PS a 4 ks OPZ ). Výměníky jsou regulovány regulačními ventily typů: LDM,SIEMENS,BELIMO,EKOREX. Výměníkové stanice jsou osazeny měřiči spotřeby tepla po dvou kusech. Jedná se o ultrazvukové měřiče tepla. Tyto typy měřičů jsou osazeny i na všech odběrných místech pro měření spotřeby tepla u všech odběratelů. Celkový počet měřičů ultrazvukových je 128 ks a indukčních 6 ks. Čerpadla oběhová a cirkulační GRUNDFOS ( VS 1 KOLMEKS a VS 8 KSB ). Doplňovací čerpadla CALPEDA a WILO. Na VS,PS je 12 ks tlakových nádob expanzomaty a VDZ 9 ks. Na OPZ jsou 4 ks tlakových nádob expanzomaty. Každá tlaková nádoba stabilní má svůj Pasport. MaR VS Výměníkové stanice řízeny regulátory HONEYWELL EXCEL 50: 2 VS 8 PS 4 OPZ Výměníkové stanice řízeny regulátory AMIT: 2 VS 6 PS Výměníková stanice VS MŠ 7 regulátor TERM-S2 bez sledování na dispečinku. Regulace diferenčního tlaku a omezení průtoku horké vody v předávacích stanicích tepla vyprojektována v roce 2005 a realizována v roce Plány rozvodů k dispozici k okopírování na středisku tepelného hospodářství. Horkovodní potrubí předizolované potrubí firmy FINTHERM od roku 2000 z plynové kotelny do Š3 v délce cca 800 m. Přípojky k bytovým domům na poli (PS 07 PS 12 ) v roce 2001, DPS ( PS 13) v roce Ostatní horkovodní potrubí je z roku 1974 v neprůlezných kanálech nebo průchozí jen v malé části, mimo horkovodních přípojek pro PS 01 až 06 v roce 1997, které jsou v průchozích kanálech. Horkovodní potrubí provozované do 140 C.

Výměníkové stanice jsou osazeny měřiči spotřeby tepla po dvou kusech. Jedná se o ultrazvukové měřiče tepla.

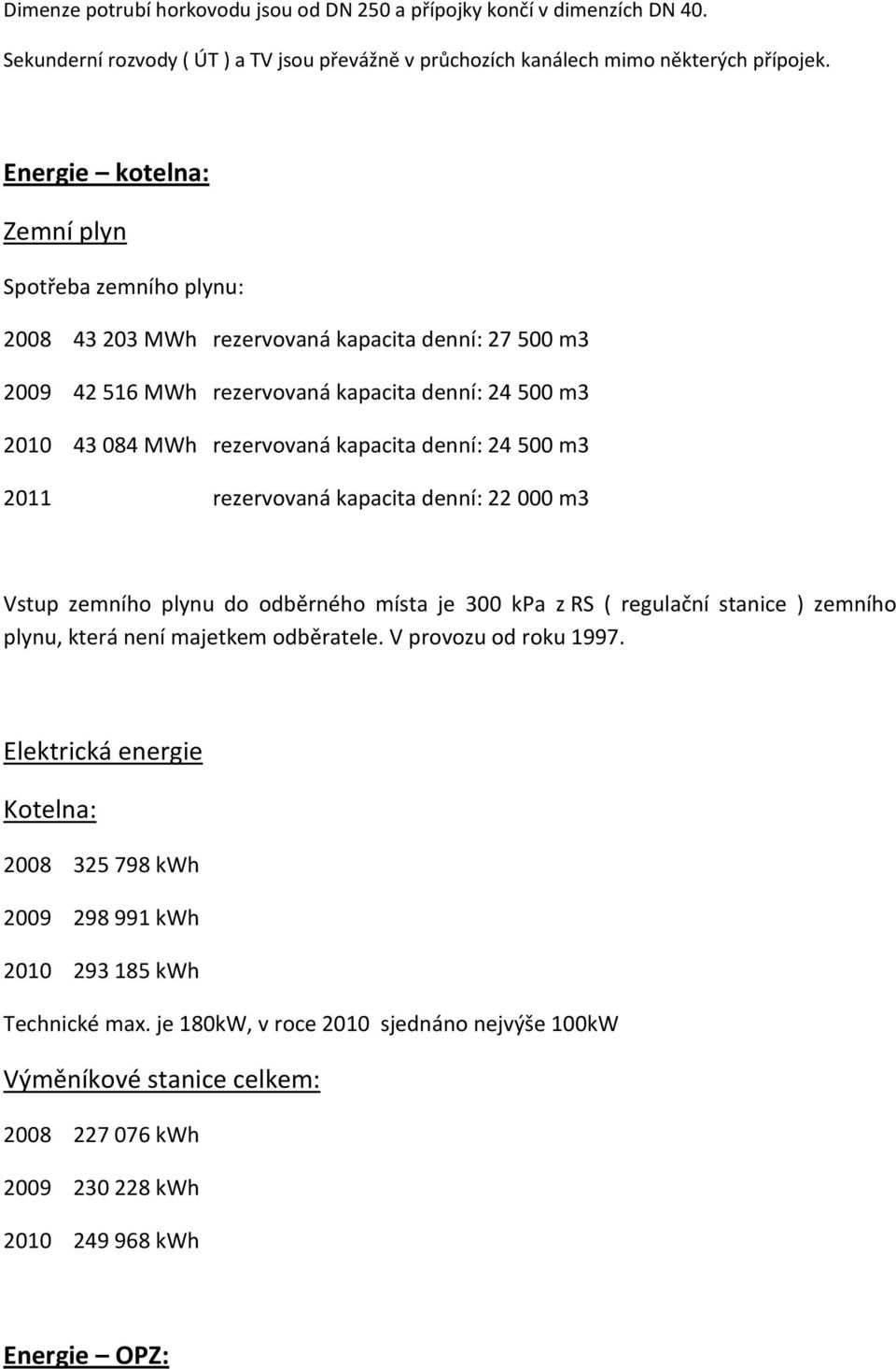

5 Dimenze potrubí horkovodu jsou od DN 250 a přípojky končí v dimenzích DN 40. Sekunderní rozvody ( ÚT ) a TV jsou převážně v průchozích kanálech mimo některých přípojek. Energie kotelna: Zemní plyn Spotřeba zemního plynu: MWh rezervovaná kapacita denní: m MWh rezervovaná kapacita denní: m MWh rezervovaná kapacita denní: m rezervovaná kapacita denní: m3 Vstup zemního plynu do odběrného místa je 300 kpa z RS ( regulační stanice ) zemního plynu, která není majetkem odběratele. V provozu od roku Elektrická energie Kotelna: kwh kwh kwh Technické max. je 180kW, v roce 2010 sjednáno nejvýše 100kW Výměníkové stanice celkem: kwh kwh kwh Energie OPZ:

denní: 24 500 m3 2011 rezervovaná kapacita denní: 22 000 m3 Vstup zemního plynu do odběrného místa je 300 kpa z RS ( regulační stanice ) zemního plynu, která není majetkem odběratele.

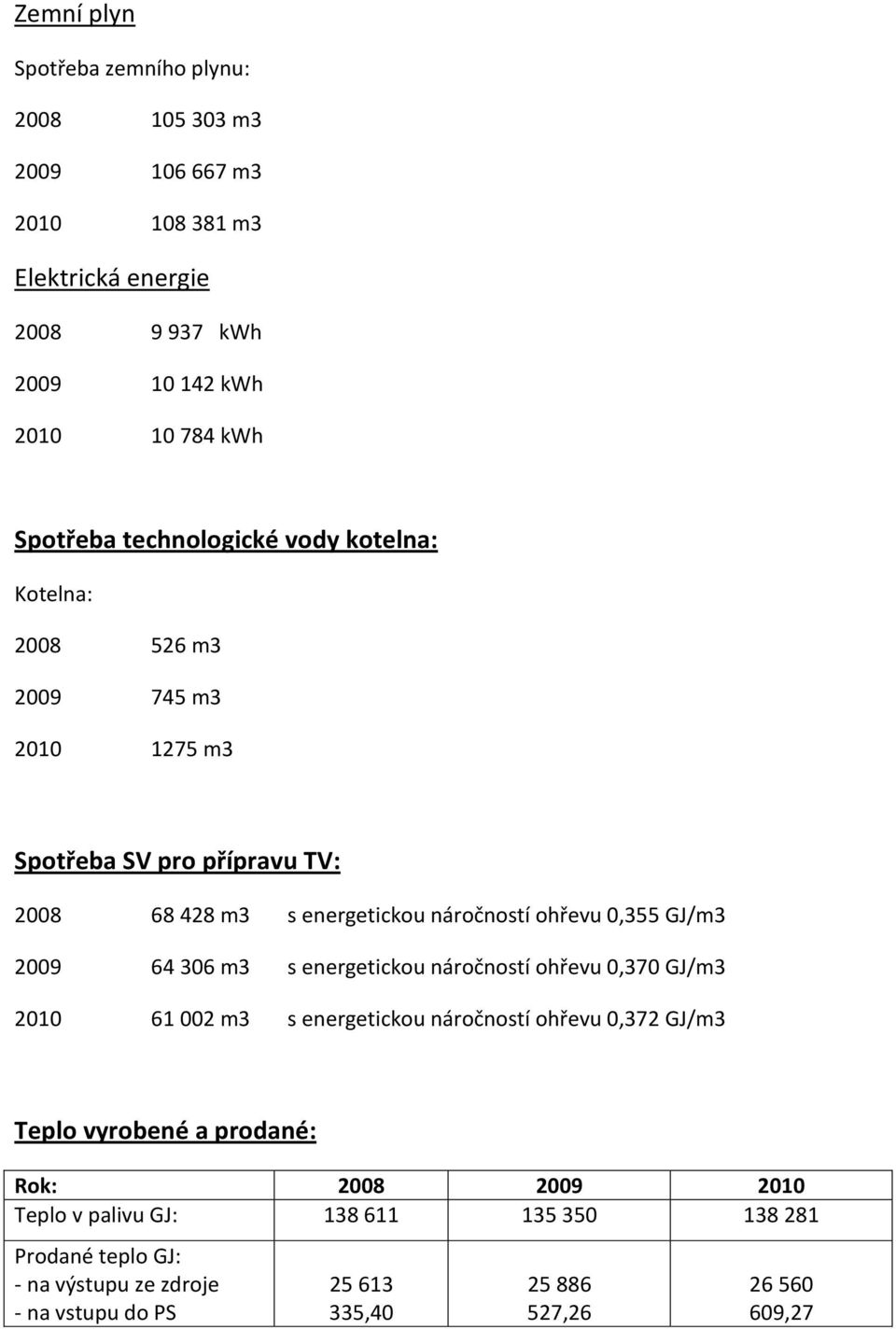

6 Zemní plyn Spotřeba zemního plynu: m m m3 Elektrická energie kwh kwh kwh Spotřeba technologické vody kotelna: Kotelna: m m m3 Spotřeba SV pro přípravu TV: m3 s energetickou náročností ohřevu 0,355 GJ/m m3 s energetickou náročností ohřevu 0,370 GJ/m m3 s energetickou náročností ohřevu 0,372 GJ/m3 Teplo vyrobené a prodané: Rok: Teplo v palivu GJ: Prodané teplo GJ: - na výstupu ze zdroje - na vstupu do PS , , ,27

GJ/m3 2009 64 306 m3 s energetickou náročností ohřevu 0,370 GJ/m3 2010 61 002 m3 s energetickou náročností ohřevu 0,372 GJ/m3 Teplo vyrobené a prodané: Rok:

7 - na výstupu z PS - na vstupu do objektu , , , , , ,88 Prodané teplo celkem GJ: Vlastní spotřeba Gj: Účinnost výroby a dodávky TE celkem %: 79,26 80,07 81,45 Podíl spotřeby tepla pro ÚT a TV: ,9% / 29,1% ,9% / 29,1% ,3% / 26,7% Výše poplatků za znečišťování ovzduší plynová kotelna : kategorie provozovny: velké Kč Kč Kč Odběratelé Počet platných smluv na odběr TE je 48. Smluvní počet odběratelů TV je v 40. Od roku 2003 do součastnosti uplatňujeme dvousložkovou cenu tepla. Veškeré podklady pro fakturace z tepelného hospodářství jsou prováděny na základě ověřených měřidel. V posledních třech letech se odpojily dvě SVJ U Lesoparku celkem 34 b.j. Zájem o odpojení projevují v současné době další dva objekty Zahradní ul. 18b.j., Dlouhá ul. 10 b.j. Přehled významnějších oprav a investic:

kategorie provozovny: velké 2008 4 700 Kč 2009 4 300 Kč 2010 3 600 Kč Odběratelé Počet platných smluv na odběr TE je 48. Smluvní počet odběratelů TV je v 40.

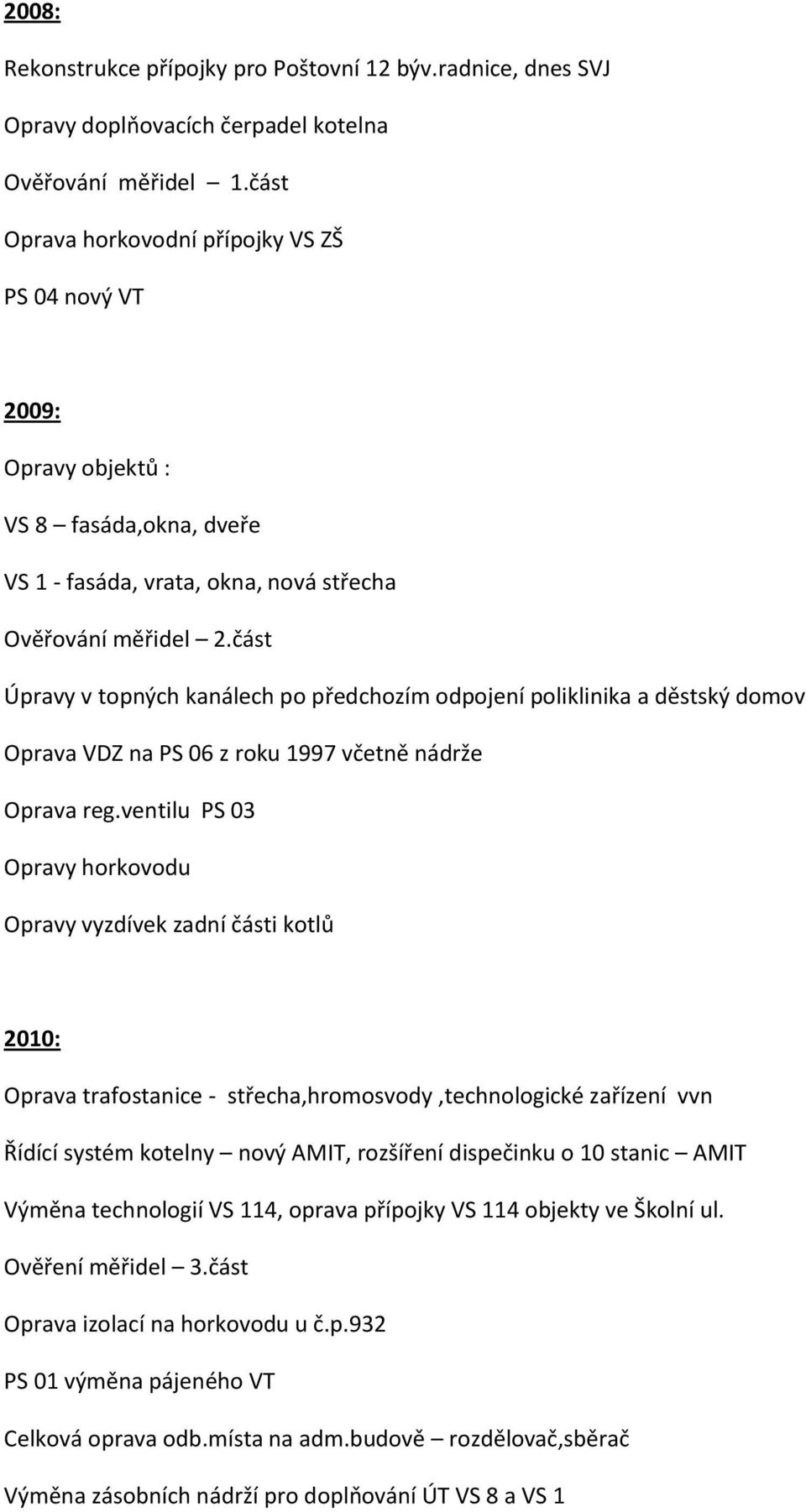

8 2008: Rekonstrukce přípojky pro Poštovní 12 býv.radnice, dnes SVJ Opravy doplňovacích čerpadel kotelna Ověřování měřidel 1.část Oprava horkovodní přípojky VS ZŠ PS 04 nový VT 2009: Opravy objektů : VS 8 fasáda,okna, dveře VS 1 - fasáda, vrata, okna, nová střecha Ověřování měřidel 2.část Úpravy v topných kanálech po předchozím odpojení poliklinika a děstský domov Oprava VDZ na PS 06 z roku 1997 včetně nádrže Oprava reg.ventilu PS 03 Opravy horkovodu Opravy vyzdívek zadní části kotlů 2010: Oprava trafostanice - střecha,hromosvody,technologické zařízení vvn Řídící systém kotelny nový AMIT, rozšíření dispečinku o 10 stanic AMIT Výměna technologií VS 114, oprava přípojky VS 114 objekty ve Školní ul. Ověření měřidel 3.část Oprava izolací na horkovodu u č.p.932 PS 01 výměna pájeného VT Celková oprava odb.místa na adm.budově rozdělovač,sběrač Výměna zásobních nádrží pro doplňování ÚT VS 8 a VS 1

část Úpravy v topných kanálech po předchozím odpojení poliklinika a děstský domov Oprava VDZ na PS 06 z roku 1997 včetně nádrže Oprava reg.

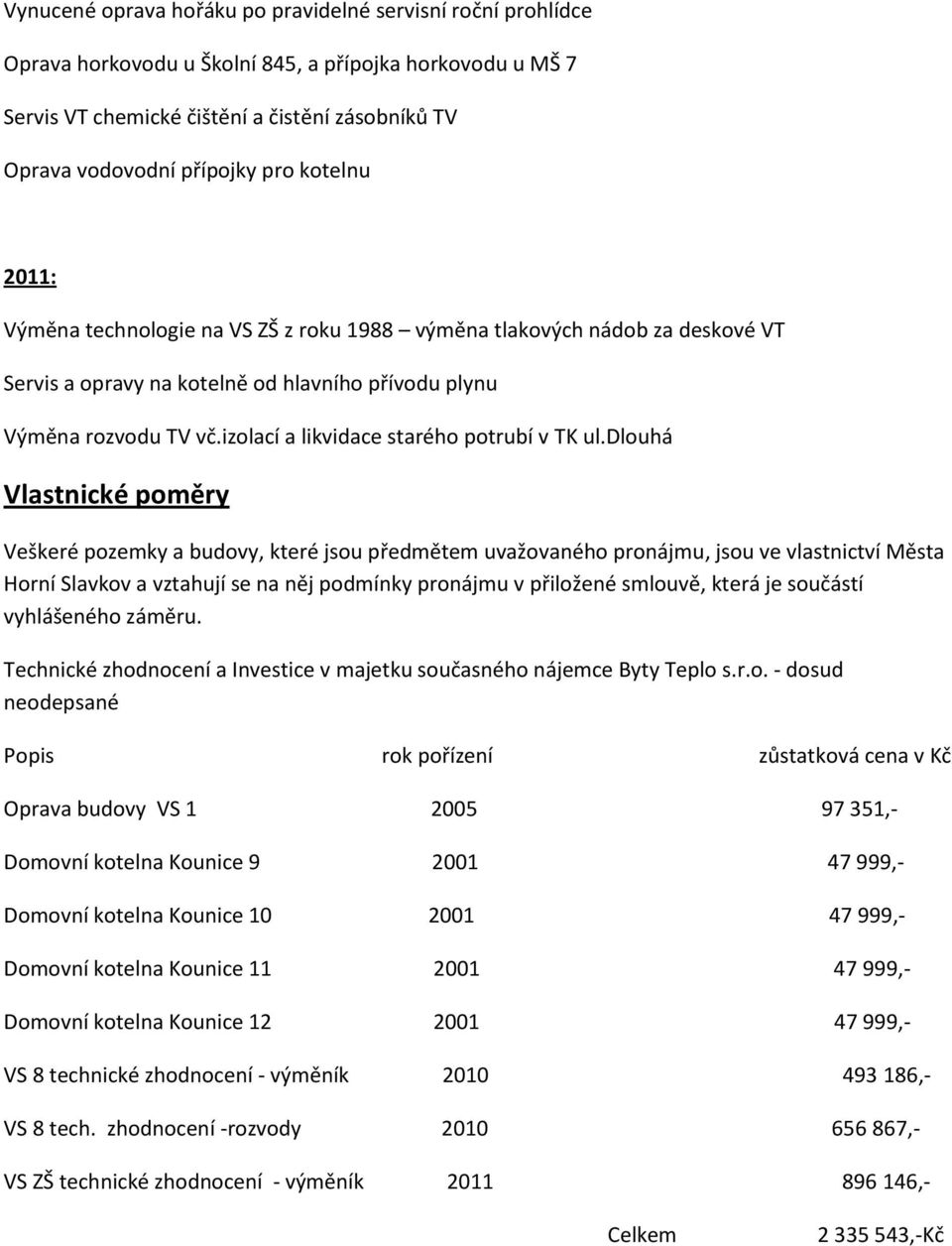

9 Vynucené oprava hořáku po pravidelné servisní roční prohlídce Oprava horkovodu u Školní 845, a přípojka horkovodu u MŠ 7 Servis VT chemické čištění a čistění zásobníků TV Oprava vodovodní přípojky pro kotelnu 2011: Výměna technologie na VS ZŠ z roku 1988 výměna tlakových nádob za deskové VT Servis a opravy na kotelně od hlavního přívodu plynu Výměna rozvodu TV vč.izolací a likvidace starého potrubí v TK ul.dlouhá Vlastnické poměry Veškeré pozemky a budovy, které jsou předmětem uvažovaného pronájmu, jsou ve vlastnictví Města Horní Slavkov a vztahují se na něj podmínky pronájmu v přiložené smlouvě, která je součástí vyhlášeného záměru. Technické zhodnocení a Investice v majetku současného nájemce Byty Teplo s.r.o. - dosud neodepsané Popis rok pořízení zůstatková cena v Kč Oprava budovy VS ,- Domovní kotelna Kounice ,- Domovní kotelna Kounice ,- Domovní kotelna Kounice ,- Domovní kotelna Kounice ,- VS 8 technické zhodnocení - výměník ,- VS 8 tech. zhodnocení -rozvody ,- VS ZŠ technické zhodnocení - výměník ,- Celkem ,-Kč

izolací a likvidace starého potrubí v TK ul.
