1 Téma sady: Všeobecně o vytápění. Název prezentace: měření tepla Autor prezentace: Ing. Eva Václavíková VY_32_INOVACE_1210_měření_tepla_pwp

2 Název školy: Číslo a název projektu: Číslo a název šablony klíčové aktivity: Označení materiálu: Typ materiálu: Předmět, ročník, obor: STŘEDNÍ ODBORNÁ ŠKOLA A STŘEDNÍ ODBORNÉ UČILIŠTĚ, Česká Lípa, 28. října 2707, příspěvková organizace CZ.1.07/1.5.00/ Digitální učební materiály III/ 2 - Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_1210_měření_tepla_pwp prezentace PowerPoint vytápění, 1. a 2. ročník, učební obor instalatér Číslo a název sady: Téma: sada č. 61 všeobecně o vytápění Měření tepla. Jméno a příjmení Ing. Eva Václavíková autora: Datum vytvoření: Anotace: Žáci si osvojí problematiku základních pojmů v oboru TZB, používaných v oblasti vytápění. Zvládnou látku o způsobech měření tepla ve vodních a parních otopných soustavách. Budou schopni rozeznávat druhy měřidel. Zopakují si prezentovanou látku. Dokážou získané vědomosti využívat při práci v oblasti technických zařízení budov (TZB).

cz III/ 2 - Inovace a zkvalitnění výuky prostřednictvím ICT VY_32_INOVACE_1210_měření_tepla_pwp prezentace PowerPoint vytápění, 1. a 2. ročník, učební obor instalatér Číslo a název sady: Téma: sada č.

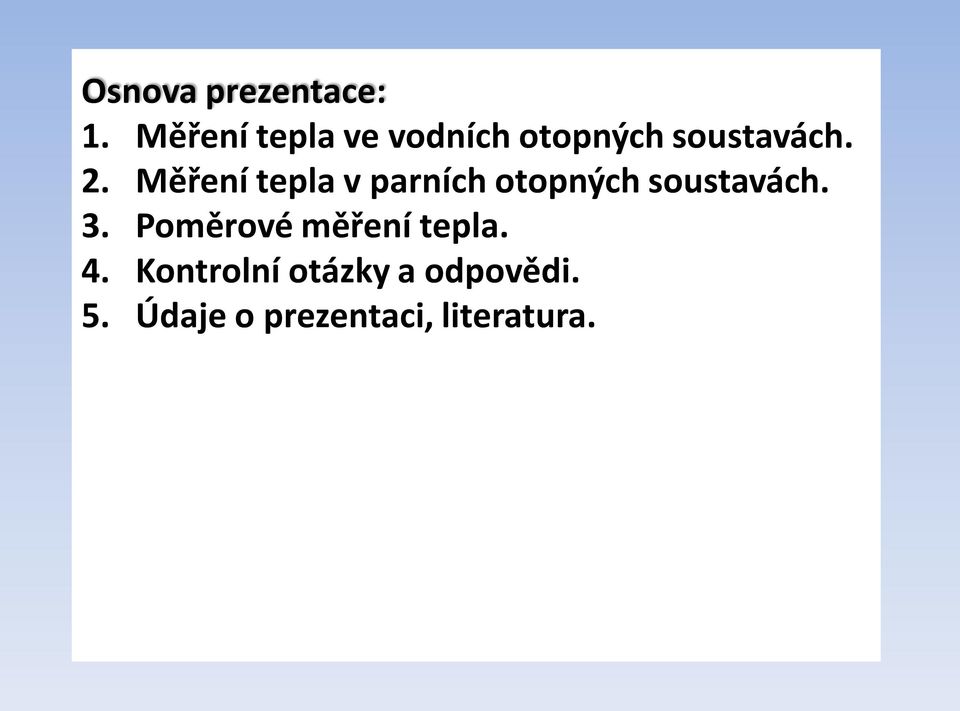

3 Osnova prezentace: 1. Měření tepla ve vodních otopných soustavách. 2. Měření tepla v parních otopných soustavách. 3. Poměrové měření tepla. 4. Kontrolní otázky a odpovědi. 5. Údaje o prezentaci, literatura.

4 Měření tepla ve vodních otopných soustavách. Je nezbytně nutné zjistit množství tepla, dodaného teplonosnou látkou dálkovým vytápěním do vytápěných objektů. - měření spotřeby tepla je základní podmínkou výpočtu úhrady ceny za spotřebované teplo Měřič tepla kalorimetrické počítadlo. - používá se k měření množství dodaného tepla - teplo je udáváno v MJ, GJ, případně v kwh Princip činnosti měřidla: - měří rozdíl teploty topné a vratné vody - měří průtok teplonosné látky vody - z naměřených hodnot vypočítává dodané teplo

- měření spotřeby tepla je základní podmínkou výpočtu úhrady ceny za spotřebované teplo Měřič tepla kalorimetrické počítadlo.

5 Hlavní části měřidla: 1. instalační skříň s elektronikou - obsahuje měřící jednotku s mikroprocesorem, datovou pamětí a dalšími součástmi, včetně programového vybavení 2. průtokoměr vratné vody 3. dvě teplotní čidla - pro měření teploty topné a vratné vody 4. propojovací elektrická kabeláž -propojuje průtokoměr a teplotní čidla s elektronikou Použití měřidla: - k měření celkové spotřeby tepla na patách domů

součástmi, včetně programového vybavení 2. průtokoměr vratné vody 3.

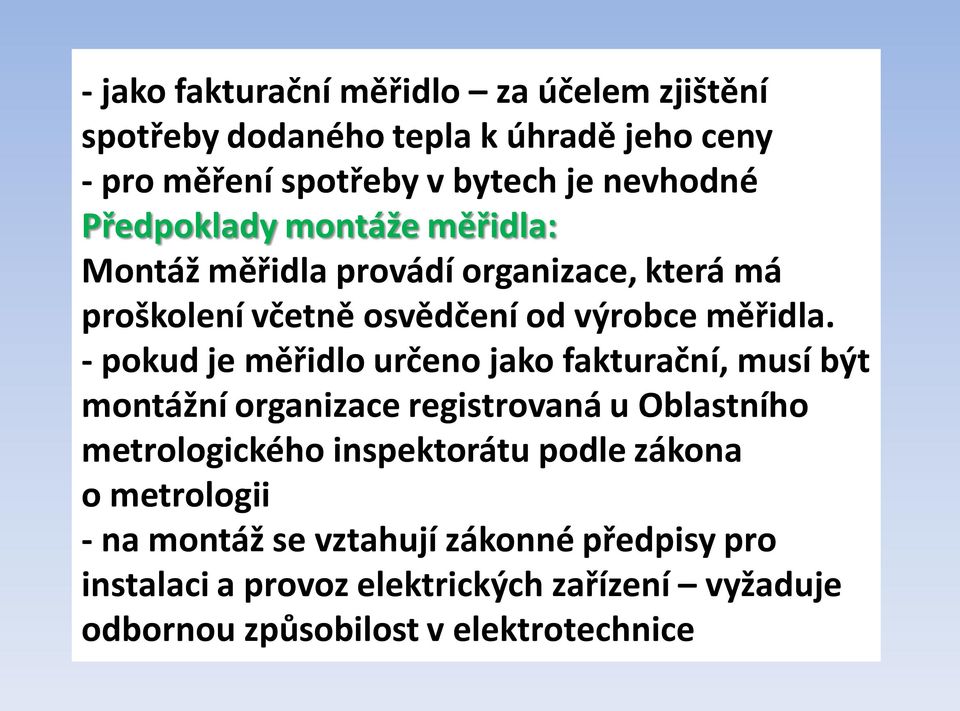

6 - jako fakturační měřidlo za účelem zjištění spotřeby dodaného tepla k úhradě jeho ceny - pro měření spotřeby v bytech je nevhodné Předpoklady montáže měřidla: Montáž měřidla provádí organizace, která má proškolení včetně osvědčení od výrobce měřidla. - pokud je měřidlo určeno jako fakturační, musí být montážní organizace registrovaná u Oblastního metrologického inspektorátu podle zákona o metrologii - na montáž se vztahují zákonné předpisy pro instalaci a provoz elektrických zařízení vyžaduje odbornou způsobilost v elektrotechnice

- pokud je měřidlo určeno jako fakturační, musí být montážní organizace registrovaná u Oblastního metrologického inspektorátu podle

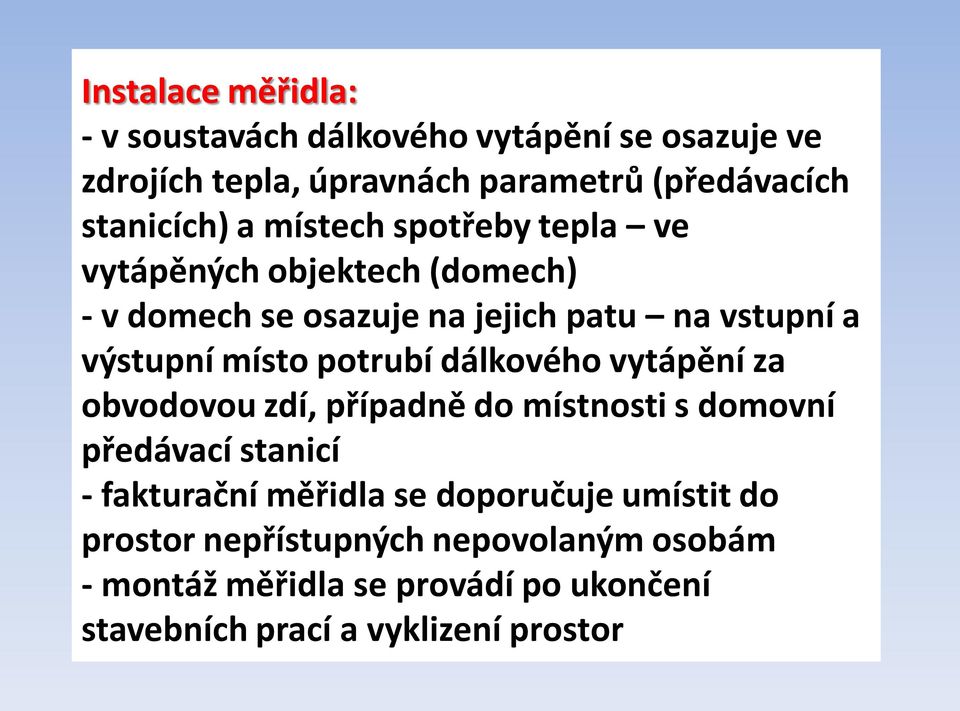

7 Instalace měřidla: - v soustavách dálkového vytápění se osazuje ve zdrojích tepla, úpravnách parametrů (předávacích stanicích) a místech spotřeby tepla ve vytápěných objektech (domech) - v domech se osazuje na jejich patu na vstupní a výstupní místo potrubí dálkového vytápění za obvodovou zdí, případně do místnosti s domovní předávací stanicí - fakturační měřidla se doporučuje umístit do prostor nepřístupných nepovolaným osobám - montáž měřidla se provádí po ukončení stavebních prací a vyklizení prostor

potrubí dálkového vytápění za obvodovou zdí, případně do místnosti s domovní předávací stanicí - fakturační měřidla se

8 Postup instalace měřidla: - na stěnu se instaluje skříň s elektronikou, zajistí se přístupnost měřidla pro provádění odečtu a ke kontrole metrologické plomby a značek - do potrubí se osadí průtokoměr a snímače teplot vody (před a za průtokoměr je vhodné instalovat uzavírací armatury, důvodu možnosti provozu OS při odstavení průtokoměru je vhodné provést jeho zaplombovaný obtok) - provede se propojovací kabeláž (speciální kabely se nesmí zkracovat) - provede se připojení měřidla na zdroj střídavého elektrického proudu o napětí 230 V

instalovat uzavírací armatury, důvodu možnosti provozu OS při odstavení průtokoměru je vhodné provést jeho zaplombovaný obtok) -

9 Měření tepla v parních otopných soustavách. Měření tepla dodaného parou v parních soustavách je složitější než u vodních soustav. -pára je narozdíl od vody stlačitelná a rozpínavá Měřené veličiny, potřebné ke stanovení dodaného tepla: 1. teplota páry, 2. tlak páry, 3. hmotnost páry Ze změřené teploty a tlaku páry se pomocí fyzikálních vztahů vypočte energetický obsah páry entalpie páry. A. Přímá metoda měření. Dodané teplo parní otopnou soustavou je součinem entalpie a hmotnosti proteklé páry.

-pára je narozdíl od vody stlačitelná a rozpínavá Měřené veličiny, potřebné ke stanovení dodaného tepla: 1. teplota páry, 2.

10 Princip činnosti měřidla: 1. stanovení entalpie páry - měřidlo v časovém úseku odběru měří teploty a tlaky páry a vyhodnotí průměrnou teplotu a tlak páry - podle průměrného tlaku vypočte odpovídající teplotu syté páry - měřidlo na základě porovnání průměrné teploty páry s teplotou syté páry zjišťuje, zda jde o páru přehřátou, sytou nebo mokrou a podle příslušných vztahů vypočte entalpii páry - pokud pára nemá stanovené parametry, měřidlo entalpii nevypočte

tlak páry - podle průměrného tlaku vypočte odpovídající teplotu syté páry - měřidlo na základě porovnání průměrné

11 2. stanovení hmotnosti páry - měřidlo měří v časovém úseku odběru průtok páry a vyhodnotí průměrný průtok páry - hmotnost dodané páry je součinem průměrného hmotnostního průtoku páry a časového úseku odběru 3. výpočet dodaného tepla - měřidlo vypočte dílčí dodané teplo pro každý časový úsek odběru - celkové dodané teplo je součtem dílčího dodaného tepla po celou dobu odběru Pro měření průtoku se využívají průtokoměry: - Coriolisovy, vírové, ultrazvukové, se škrtící clonou

výpočet dodaného tepla - měřidlo vypočte dílčí dodané teplo pro každý časový úsek odběru - celkové dodané teplo je

12 B. Nepřímá metoda měření. Dodané teplo parní otopnou soustavou je součinem entalpie a činitele, vyplývajícího z hmotnosti proteklého kondenzátu páry. Měřené veličiny, potřebné ke stanovení dodaného tepla: 1. teplotu páry, 2. tlak páry, 3. teplotu kondenzátu, 4. hmotnost kondenzátu Měřidlo průtoku kondenzátu je řádově méně nákladné než měřidlo průtoku páry. - metoda je méně přesná. Pro měření průtoku se využívají průtokoměry: - vírové, ultrazvukové, turbínkové, hmotnostní

páry. Měřené veličiny, potřebné ke stanovení dodaného tepla: 1. teplotu páry, 2. tlak páry, 3. teplotu kondenzátu, 4.

13 Poměrové měření tepla. Celková spotřeba tepla je měřena kalorimetrickým počítadlem, umístěným na patě domu, spotřebované teplo pro celý objekt je nutné rozdělit spravedlivým poměrem na jednotlivá místa spotřeby (například byty). Výhody poměrového měření: - spravedlivé rozúčtování ceny tepla odběratelům - pozitivní chování odběratelů tepla vedoucí k úsporám tepelné energie Poměrové měření tepla může být prováděno pomocí indikátorů topných nákladů ITN, umístěných na jednotlivých otopných tělesech

nutné rozdělit spravedlivým poměrem na jednotlivá místa spotřeby (například byty).

Princip funkce poměrového měření: - indikátory topných nákladů (ITN) zobrazují spotřebu tepla v bezrozměrných jednotkách - výsledná cena za jednu jednotku je dána poměrem celkové ceny tepla dodaného

14 Princip funkce poměrového měření: - indikátory topných nákladů (ITN) zobrazují spotřebu tepla v bezrozměrných jednotkách - výsledná cena za jednu jednotku je dána poměrem celkové ceny tepla dodaného do objektu a celkového počtu jednotek odečtených na všech ITN v objektu - jednotky, odečtené na ITN je nutné opravit podle platných předpisů součinitelem, zahrnujícím vliv přestupu tepla, výkonu OT, polohy místnosti, vliv světové strany Druhy ITN: - kapalinové odpařovací, elektronické

odečtených na všech ITN v objektu - jednotky, odečtené na ITN je nutné opravit podle platných předpisů součinitelem,

15 1. Vysvětlete princip činnosti kalorimetrického počitadla. 2. Jaký je rozdíl mezi běžným a fakturačním měřidlem? 3. Proč je měření tepla v parních soustavách složitější než ve vodních? 4. Jaké jsou základní výhody poměrového měření tepla? 1. Měřidlo měří rozdíl teploty topné a vratné vody a průtok vody, z naměřených hodnot vypočítává dodané teplo. 2. Fakturační měřidlo měří za účelem zjištění spotřeby dodaného tepla k úhradě jeho ceny. 3. Protože je pára narozdíl od vody nestálá, je stlačitelná a rozpínavá. 4. Je to: spravedlivé rozúčtování ceny tepla odběratelům, pozitivní chování odběratelů.

Měřidlo měří rozdíl teploty topné a vratné vody a průtok vody, z naměřených hodnot vypočítává dodané teplo. 2.

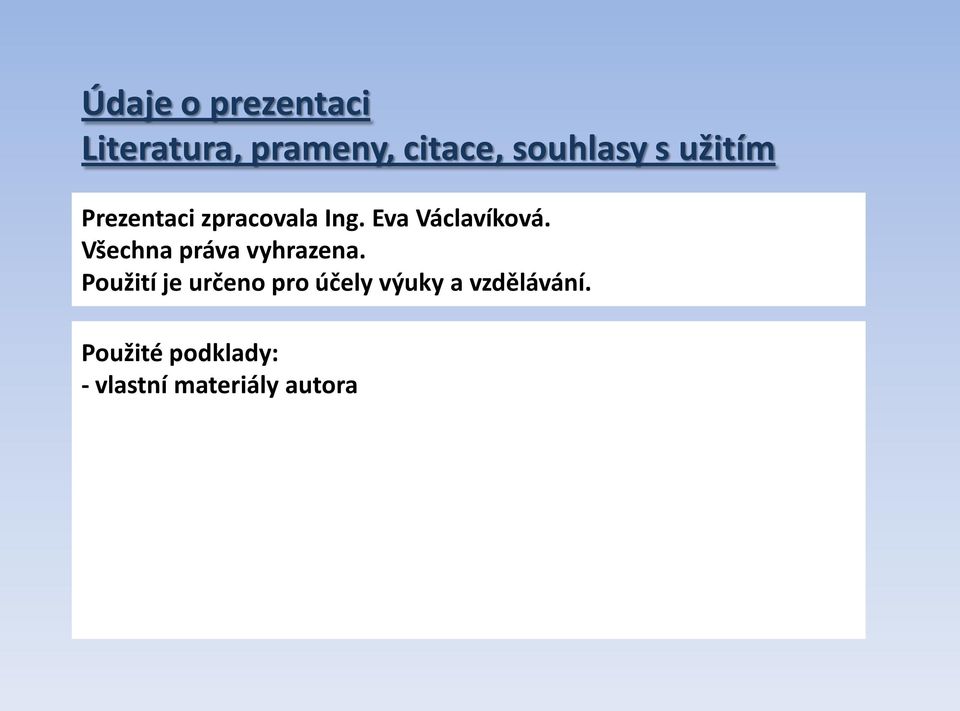

16 Údaje o prezentaci Literatura, prameny, citace, souhlasy s užitím Prezentaci zpracovala Ing. Eva Václavíková. Všechna práva vyhrazena. Použití je určeno pro účely výuky a vzdělávání. Použité podklady: - vlastní materiály autora
