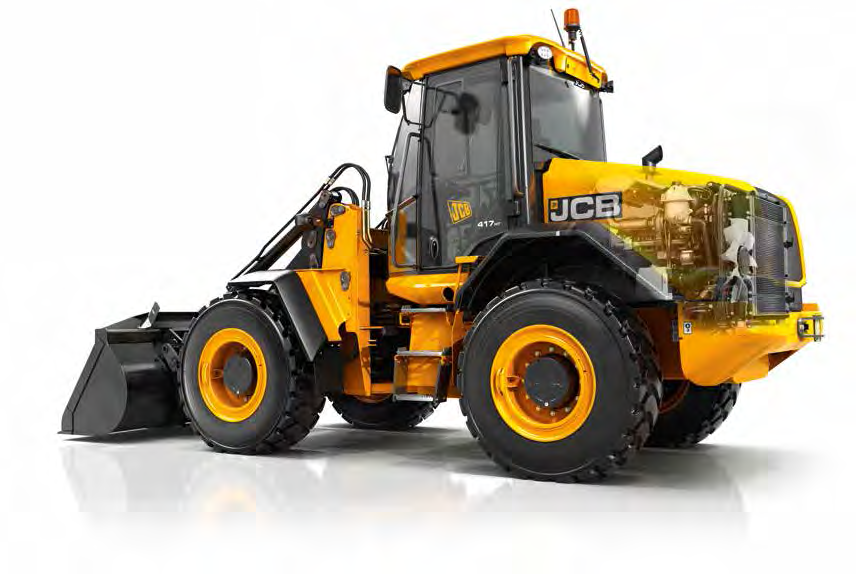

ČELNÍ KOLOVÝ NAKLADAČ 411/417

Transkript

1 ČELNÍ KOLOVÝ NAKLADAČ 411/ Provozní hmotnost: 8722kg Celkový výkon motoru: 81kW (109hp) Klopné zatížení při plném zatočení: 5451kg Objem standardní lopaty: 1.4m³ 417 Provozní hmotnost: 9602kg Celkový výkon motoru: 93kW (125hp) Klopné zatížení při plném zatočení: 6042kg Objem standardní lopaty: 1.6m³

2 EKOLOGICKÝ, TICHÝ A MNOHEM ÚČINNĚJŠÍ. Proces kvality strana 4 5 Produktivita a výkon strana 6 7 Vynikající účinnost strana 8 9 Mimořádně pohodlné strana Méně údržby, delší servisní intervaly strana Bezpečná jízda strana 14 LiveLink, efektivnější práce strana 15 Přidaná hodnota strana 16 Specifikace strana /417 ČELNÍ KOLOVÝ NAKLADAČ

3 EKOLOGICKÝ, TICHÝ A MNOHEM ÚČINNĚJŠÍ. 411/417 ČELNÍ KOLOVÝ NAKLADAČ 3

4 I PROTO I U Používáme nejnovější výrobní procesy jako jsou např. robotické obrábění, přesná technologie lakování a inovativní montážní metody, abychom dosáhli nejvyšší úroveň kvality. Kvalita především. 1 í soupravou jsme zajistili výbornou strukturální pevnost a trvanlivost. Testováním v chladící komoře jsme ověřili možnost startování stroje až do teploty -20 C. 2 Přesné obrábění s minimální tolerancí zajišťuje dokonalé umístění čepů a pouzder a 417 mohou být používány pro náročné aplikace jako jsou manipulace s odpadem nebo s korozivními materiály. Hydraulická nádrž a palivová nádrž jsou nedílnou součástí podvozku, který poskytuje jejich ochranu, stejně jako konstrukční pevnost /417 ČELNÍ KOLOVÝ NAKLADAČ

5 PROCES KVALITY Vynikající kloubové spojení. 4 Příčný řez kloubového spojení je velmi pevný. Ve srovnání s jinými stroji s jedním ocelovým plátem s hlavním čepem je mnohem silnější. Kloubový spoj má velice odolný středový čep a masivní pouzdro, stejně jako dvojité kuželíkové ložisko v dolní části kloubového spojení. Takto navrženo je odolné proti svislému i vodorovnému zatížení a zvyšuje jeho tuhost a životnost. 5 Hadice jsou úhledně vedené a upevněné podél kloubového spoje, v dostatečné vzdálenosti od kritických bodů. Válce řízení jsou umístěny vysoko a jsou dobře chráněny před možnými nárazy a poškozením. 4 Ochrana přídavných zařízení. 6 Zadní světla jsou bezpečně zapuštěná a chráněná v pevném odlitku protizávaží. 7 Zadní protizávaží, které je v plné šířce stroje, slouží k ochraně kapoty a bloku chladiče před poškozením nárazem /417 ČELNÍ KOLOVÝ NAKLADAČ 5

6 PRODUKTIVITA A VÝKON. JCB 411 je vybaven výkonným dvojitým, hydraulickým, zubovým čerpadlem s dodávkou 123 l/min. JCB 417 má pístové čerpadlo s proměnným průtokem až 156 l/min, který umožňuje maximální multifunkční ovládání. MODELY 411 A 417 DISPONUJÍ OPRAVDU VYSOKOU PRODUKTIVITOU. S VELKÝM VÝKONEM A TOČIVÝM MOMENTEM OBA STROJE SPLŇUJÍ EMISNÍ STANDARDY TIER 4i / Stupeň 3B, BEZ JAKÉKOLIV POTŘEBY SYSTÉMU DPF NEBO SCR. Produktivita motoru. 1 Oceňované JCB motory EcoMAX, s objemem 4.4 l Výkon dodávají jak velký výkon, tak i kroutící moment. Model JCB 411 má motor o výkonu 81 kw (108 hp) a kroutící moment 516 Nm, zatímco v 417 je silnější motor o výkonu 93 kw (125 hp) a kroutící moment 550 Nm. kw 60 1 Naše Ecomax T4i motory s turbodmychadlem s 30 proměnnou geometrií, nabízí zvýšený výkon i při nízkých otáčkách a zlepšují časy cyklů a tažnou sílu. 1 ot/min Produktivita nakládání. 2 Jsme přesvědčeni, že výhled vpřed je u modelů 600 Kroutící moment 411 a 417 bezkonkurenční a s naším volitelným rychloupínačem je i výměna příslušenství snadná a 525 efektivní (dokonce i s příslušenstvím zakoupeném na Nm 450 následném trhu) Pro rotační příslušenství je k dispozici volitelný ot/min okruh s konstantním průtokem. Aby bylo zaručeno jeho přesné ovládání, je průtok pro příslušenství plně nastavitelný /417ČELNÍ KOLOVÝ NAKLADAČ

7 PRODUKTIVITA A VÝKON. Produktivita nakládání (pokračování). 4 S naším paralelním zdvihem můžete používat širokou paletu příslušenství. Oba stroje mají HT ramena (vysoký kroutící moment), která poskytují vynikající výhled na příslušenství ve všech výškách. Můžete si vybrat ramena s vysokým zdvihem (HL) nebo u modelu 417 super vysoký zdvih (SHL) a stroj tak může být využíván pro vysoké ložné výšky (násypky, vysoké nákladní automobily apod). Produktivita hnacího ústrojí. 5 Pro produktivní a účinnější provoz nakladače je zde důmyslné JCB elektronické ovládání, které odpojuje spojku prostřednictvím brzdového pedálu. Ovládání tažné síly prostřednictvím převodovky přenáší maximální výkon na hydrauliku nakladače a snižuje opotřebení provozní brzdy a spotřebu paliva. 6 S možností výběru náprav si můžete přizpůsobit Váš 411/417 pro libovolnou aplikaci. Otevřené diferenciály jsou ideální pro tvrdé podloží. Diferenciály s omezeným prokluzem jsou ideální pro měkké, rozbahněné terény se sníženou adhezí Vysoký kroutící Vysoký kroutící moment, Vysoký kroutící moment, moment (HT) vysoký zdvih (HT HL) Super vysoký zdvih (HT SHL) 411/417 ČELNÍ KOLOVÝ NAKLADAČ 7

8 CÍLENĚ ÚČINNÉ. JCB 411 A 417 JSOU VYROBENY TAK, ABY PŘEMÍSTILY VÍCE MATERIÁLU ZA MÉNĚ PENĚZ. PRO DOSAŽENÍ TOHOTO CÍLE JSME MOTOR, NÁPRAVY, POHON A HYDRAULICKÝ SYSTÉM NAVRHLI PRO JEJICH VZÁJEMNOU HARMONICKOU SPOLUPRÁCI S MAXIMÁLNÍ EFEKTIVITOU. Účinný motor. Náš EcoMAX motor může být upraven pro práci s méně kvalitním palivem. Svůj stroj tak můžete následně prodat v různých teritoriích, což zvyšuje jeho zůstatkovou hodnotu. 1 Tier 4i Ecomax motor spotřebuje méně paliva než naše předcházející Tier 3 motory a šetří tak Vaše peníze. 411 a 417 také snižuje servisní náklady EcoMAX motory nevyžadují následnou úpravu výfukových plynů a proto není nutné používat nákladné tepelně odolné mazací oleje. 2 Ecomax motory dosahují vysoké úrovně výkonu a kroutícího momentu i při velice nízkých otáčkách ot/min. S dokonalým sladěním převodovky a hydraulického systému dochází k úsporám paliva. Účinné hnací ústrojí. 3 Brzdy s velkým oddálením disků snižují viskózní odpor jak během jízdy, tak i při nakládání materiálu a zvyšuje se tak efektivita využítí paliva /417 ČELNÍ KOLOVÝ NAKLADAČ

9 U modelu nakladače 417 čerpadlo s proměnným průtokem dodává kapalinu do bloku ventilů, který spotřebovává energii pouze v případě požadavku a umožňuje přesné a efektivní ovládání nakladače. CÍLENĚ ÚČINNÉ. Účinné hnací ústrojí. (pokračování). 4 Optimalizaci chlazení umožňuje ventilátor motoru s viskózním pohonem, automaticky upravuje jeho rychlost v závislosti na teplotě okolí a tím dochází k úsporám paliva a snížení hluku. Účinný hydraulický systém. 5 Náš regenerační okruh pro sklápění zlepšuje časy cyklů. Ke zlepšení ekonomie provozu dochází tím, že se snižuje příkon energie pro činnost hydraulického systému. 6 Použití speciálního příslušenství je snadné s proporcionálně nastavitelnou rychlostí průtoku pro příslušenství /417 ČELNÍ KOLOVÝ NAKLADAČ 9

10 MIMOŘÁDNĚ POHODLNÉ. ZVÝŠIT PRODUKTIVITU A BEZPEČNOST PRÁCE LZE DOSÁHNOUT I TÍM, ŽE UDRŽÍME POSÁDKU SVĚŽÍ A OSTRAŽITOU PO CELÝ DEN. S TOUTO MYŠLENKOU JSME NAVRHLI TICHOU, SNADNO PŘÍSTUPNOU A PROSTORNOU KABINU O OBJEMU 3m³. JE Z NÍ VYNIKAJÍCÍ VÝHLED A MÁ INTUITIVNÍ A ERGONOMICKÉ USPOŘÁDÁNÍ OVLÁDCÍCH PRVKŮ. 411 a 417 mají celou řadu různě vybavených sedadel: mechanické, nebo vzduchové odpružení, vinylové nebo látkové potahy, nebo dokonce naše volitelné sedadlo Actimo XXL. Je vyhřívané, vzduchem odpružené, s bederní opěrkou, loketní opěrkou, prodlouženým opěradlem a opěrkou hlavy, to vše je plně nastavitelné. Pod kontrolou. 1 Naklápěcí a teleskopický sloupek řízení umožňuje jeho snadné nastavení a zvyšuje pohodlí. 2 Můžete si vybrat ovládací systém tak, aby vyhovoval Vašim obsluhám: multi-páky, joystick, samostatné páky pro příslušenství, nebo náš nový joystick s elektrohydraulickým proporcionálním ovládáním příslušenství Stylový, moderní, centrální dash displej v kombinaci s analogovými ciferníky a LCD barevný displej - to vše zobrazuje aktuální stav stroje, požadavky na servis, provozní informace a další /417 ČELNÍ KOLOVÝ NAKLADAČ

11 Prostředí obsluhy je izolované od motorového prostoru přepážkou, která je umístěná mimo kabinu a udržuje v ní nízkou hladinu hluku. MIMOŘÁDNÉ POHODLÍ 7 Komfortní prostředí a 417 jsou vybaveny klimatizací s možností automatického ovládání a napomáhají k vytvoření dokonalé pracovní teploty. 8 Vrstvené, 3 dílné přední okno poskytuje vynikající výhled vpřed, zatímco vnitřní zrcátka, vyhřívaná vnější zpětná zrcátka, volitelná zpětná kamera a svažující se zadní kapota dávají dobrý výhled dozadu. Vnější pohodlí. 5 Tří nebo čtyřsekční hydraulický rozvaděč spolu s rychloupínačem umožňují snadnou výměnu velkého sortimentu příslušenství a zvyšují univerzálnost strojů. 8 6 Volitelné nastavení ramen nakladače znamená, že obsluha může omezit horní i dolní polohu zdvihu ramen, dále lze nastavit funkci návrat do pracovní polohy a plovoucí polohu, to vše pro zvýšení produktivity a bezpečnosti práce. 7 JCB Systém hladké jízdy omezuje rázové zatížení lopaty, tím se omezuje vypadávání materiálu během pohybu nakladače, napětí v konstrukci a zároveň se zvyšuje pohodlí obsluhy /417 ČELNÍ KOLOVÝ NAKLADAČ 11

12 MÉNĚ ÚDRŽBY, DELŠÍ SERVISNÍ INTERVALY. KOLOVÉ NAKLADAČE MUSÍ TRÁVIT MAXIMUM PRACOVNÍ DOBY TVRDOU PRACÍ. PROTO 411 A 417 BYLY VYROBENY TAK, ABY MĚLY DLOUHÉ SERVISNÍ INTERVALY A VELMI KVALITNÍ KOMPONENTY. 1 4 Přístup do všech prostorů. 1 Cyklonový čistič vzduchu snižuje usazování nečistot ve vzduchovém filtru, zatímco odsávací podtlakový systém sání vzduchu odstraňuje nečistoty a prodlužuje servisní intervaly. 2 Provádění denních kontrol z úrovně země a sdružená mazací místa usnadňují obsluhám práci a zvyšují bezpečnost. S velkou odklápěcí kapotou z jednoho kusu byl získán snadný přístup k motoru i k chladícímu bloku. 3 Baterie jsou snadno přístupné a jejich údržba nevyžaduje žádné speciální nástroje. Zpětná kontrolní vazba. 4 Elektronický monitorovací systém Vám přináší informace o stavu stroje a dává výstrahy v reálném čase a tak chrání stroj i obsluhu. 5 S volitelným automatickým centrálním mazáním se Váš stroj sám postará o své vlastní požadavky na mazání /417 ČELNÍ KOLOVÝ NAKLADAČ

13 MÉNĚ ÚDRŽBY, DELŠÍ SERVISNÍ INTERVALY. Kvalita především. 7 Většina T4i motorů používá filtr pevných částic (DPF), nebo selektivní katalytickou redukci (SCR), vyžadující dodatečnou AdBlue kapalinu. JCB EcoMAX motory tyto systémy nevyžadují a tím snižují nároky na servis i provozní náklady. Standardní chladící blok s širokými mezerami voštin, zajišťuje optimální výkon i v prostředích s velkým množstvím polétavého prachu. 8 Plně hydraulické dvouokruhové lamelové brzdy ponořené v olejové lázni jsou prakticky bezúdržbové a s dlouhou životností. Abychom ověřili kvalitu našich motorů EcoMax, testovali jsme je po dobu hodin v 70 různých strojích a v těch nejnáročnějších aplikacích a prostředích /417 ČELNÍ KOLOVÝ NAKLADAČ 13

14 BEZPEČNÁ JÍZDA. Přístupové schůdky jsou nakloněné a rovnoměrně rozložené, jsou doplněny dobře umístěnými madly, které zaručují za všech okolností tříbodový kontakt. 411 A 417 BEZPEČNĚ CHRÁNÍ OBSLUHY BĚHEM CELÉ PRACOVNÍ DOBY. VÝBORNÝ VÝHLED, PROTISKLUZOVÉ PLOCHY A FILTRACE VZDUCHU, TO VŠE JE JEN ZAČÁTEK. Bezpečnost především. 1 Odpružená kabina je v souladu s normou ROPS/FOPS a k zamezení vnikání prachu je mírně přetlakovaná. Posádka si může zvolit mezi dodávkou čerstvého vzduchu nebo filtrovaného vzduchu přes karbonový filtr nebo recirkulaci P3 HEPA. 2 Naše volitelná zadní kamera zobrazuje na barevném monitoru v kabině ničím nerušený výhled dozadu. 3 Modely 411 a 417 mají vnitřní zpětná zrcátka, vyhřívaná vnější zrcátka a zrcátka na kapotě pro vynikající celoobvodový výhled a 417 nabízí bezkonkurenční výhled. Náš motor EcoMAX nevyžaduje žádné objemné zařízení pro následnou úpravu výfukových plynů, takže je extrémně kompaktní. Je uložen pod svažující se kapotou a tlumič výfuku a filtr nasávání vzduchu jsou mimo výhled obsluhy. 3 5 Naše doustupňová elektronická ochrana rychloupínače, zabraňuje nekontrolovatelnému uvolnění příslušenství /417 ČELNÍ KOLOVÝ NAKLADAČ

15 LIVELINK, EFEKTIVNĚJŠÍ PRÁCE. LIVELINK JE INOVATIVNÍ SOFTWAROVÝ SYSTÉM, KTERÝM MŮŽETE ON-LINE OVLÁDAT VAŠE STROJE NA DÁLKU. OVLÁDÁNÍ SE DĚJE POMOCÍ MOBILNÍHO TELEFONU NEBO EM. PŘÍSTUP KE VŠEM UPOZORNĚNÍM A ÚDAJŮM, OD SPOTŘEBY PALIVA AŽ PO INFORMACE O HISTORII STROJE, ZÍSKÁTE ZE ZABEZPEČENÉHO CENTRA. Přínos pro údržbu. Řízení údržby je snažší. Přesné monitorování hodin a servisní výzvy Vám zlepší plánování. Údaje o poloze v reálném čase vám pomohou spravovat vozový park. K dispozici jsou také upozornění o kritických stavech stroje a historie údržby. Produktivita a hospodárnost. Poskytnutím informací, jako je nečinnost stroje a spotřeba paliva, Vám JCB Livelink pomůže zlepšit využití paliva a dosáhnout úspory finančních prostředků a umožní zvýšit produktivitu. Informace o poloze stroje zvýší efektivitu anebo dokonce sníží náklady na pojištění. Výhody zabezpečení. Livelink Vám v reálném čase zašle výstrahu o opuštění Vašich strojů z předem určené zóny a zašle informaci o neoprávněném použití stroje. Mezi další výhody patří informace o poloze v reálném čase. 411/417 ČELNÍ KOLOVÝ NAKLADAČ 15

16 PŘIDANÁ HODNOTA. CELOSVĚTOVÁ PODPORA JCB ZÁKAZNÍKŮ JE PRVOTŘÍDNÍ. COKOLIV BUDETE POTŘEBOVAT, AŤ UŽ JSOU VAŠE STROJE KDEKOLIV, JSME VÁM TRVALE K DISPOZICI. JSME PŘIPRAVENI VÁM RYCHLE A EFEKTIVNĚ POMOCI TAK, ABY VAŠE STROJE PRACOVALY TRVALE V PLNÉM VÝKONU Naše technická podpora zajistí trvalý přístup k odborným znalostem ve dne i v noci, zatímco naše finanční a pojišťovací týmy jsou vždy po ruce, aby poskytly rychlé a flexibilní konkurenční nabídky. 2 Celosvětová síť JCB Centra náhradních dílů je jeden z dalších příkladů jak pomoci. Během 24 hodin z 16 regionálních základen, můžeme dodat téměř 95% všech dílů kamkoliv na světě. Naše originální náhradní díly JCB jsou navrženy pro práci v dokonalé harmonii se svým strojem tak, aby poskytly optimální výkon a produktivitu. 3 JCB Assetcare Vám nabízí sdružené prodloužení záruky a servisní smlouvy, nebo smlouvy pouze na jednotlivé opravy a údržbu. Bez ohledu na to, pro co se rozhodnete, Vám naše servisní týmy nabídnou konkurenceschopné ceny za práci a současně zpracují nezávazné nabídky na opravy. Rovněž Vám nabídnou efektivní pojištění opravy. Výrobní zařízení Prodejní síť Distribuční centra náhradních dílů Pozn.: JCB LIVELINK a JCB ASSETCARE nemusí být ve Vašem regionu k dispozici, prosím informujte se u svého prodejce /417 ČELNÍ KOLOVÝ NAKLADAČ

17 SPECIFIKACE 411/417 ČELNÍ KOLOVÝ NAKLADAČ STATICKÉ ROZMĚRY POLOMĚR OTÁČENÍ G J J1 R3 F E R2 H1 H2 H B A C D R1 STATICKÉ ROZMĚRY 411 HT 417 HT 417 HT HL 417 HT SHL A Celková délka mm B Střed nápravy od patního čepu lopaty mm C Rozvor náprav mm D Střed nápravy od hrany protizávaží mm E Min. světlá výška mm F Výška přes výfuk mm G Šířka kabiny mm H Šířka přes pneumatiky mm H1 Rozchod náprav mm J Výška přes kabinu mm J1 Výška přes zvýšený výstražný maják mm Zatížení přední nápravy Zatížení zadní nápravy kg kg Celková hmotnost kg údaje o stroji jsou stanoveny s lopatou o objemu 1.2m³ s přišroubovaným břitem a s pneu Michelin 15.5R25 XHA (L3) radiální. 417 údaje o stroji jsou stanoveny s lopatou o obejmu 1.6m³ s přišroubovaným břitem a s pneu Michelin 17.5R25 XHA (L3) radiální. POLOMĚR OTÁČENÍ 411 HT 417 HT 417 HT HL 417 HT SHL R1 Max. poloměr otáčení přes lopatu mm R2 Vnitřní poloměr otáčení mm R3 Úhel zalomení kloubového spojení stupně ± 40 ± 40 ± 40 ± 40

18 411/417 ČELNÍ KOLOVÝ NAKLADAČ SPECIFIKACE ROZMĚRY PNEUMATIK 411 HT N HT Rozměry Provozní STL FTTL Kolmé Šíře Rozměry Výrobce Typ Třída hmotnost (kg) kg kg mm mm Goodyear SGL D/L12 Ply L Goodyear HRL D/L12 Ply L M 15.5R25 Michelin XTLA L R25 Michelin X-MINE D2 L V Q R T 17.5R25 Michelin SNOPLUS L R25 Michelin XTLA L R25 Nokian LOADER GRIP 2 L R25 Nokian LOADER GRIP L S O P ROZMĚRY NAKLADAČE 411 HT Model 411 HT Uchycení lopaty Přímé Rychloupínač Typ lopaty Univerzální Univerzální Vybavení lopaty Zuby Výměnný břit Zuby Výměnný břit Objem lopaty (SAE navršená 100%) m³ Objem lopaty (zarovnaná) m³ Šířka lopaty mm Hmotnost lopaty kg Max. měrná hmotnost materiálu * kg/m³ Klopné zatížení v přímém směru * kg Klopné zatížení v plném zatočení * kg Provozní zatížení * kg Max. vylamovací síla kn M Max. výsypný úhel stupně N Úhel zaklopení lopaty v plné výšce stupně O Úhel zaklopení lopaty při jízdě stupně P Úhel zaklopení lopaty v úrovni terénu stupně Q Nakládací výška mm R Výsypná výška (úhel 45º) mm S Hloubka skrývky mm T Vodorovný dosah při výsypné výšce mm V Max. výška k čepům mm Max. vodorovný dosah (výsypný úhel 45º) ramena vodorovně mm Provozní hmotnost zahrnuje hmotnost obsluhy 80kg a plnou nádrž (vč. přídavné nádrže) kg *Platí za předpokladu použití pneumatik Michelin 15.5R25 XHA.

19 SPECIFIKACE 411/417 ČELNÍ KOLOVÝ NAKLADAČ N VELIKOST PNEUMATIK 417 HT, HT HL, HT SHL Velikost Výrobce Typ Třída Provozní hmotn. (kg) STL kg HT HT HL HT SHL Rozměry FTTL kg STL kg FTTL kg STL kg FTTL kg Kolmá mm Šířka mm M Revolution S2C Revolution SE T Goodyear SGL L Goodyear HRL L V Q Michelin XTLA L Michelin XSNOPLUS L R Michelin X-MINE D2 L /70R24 Michelin XMCL S O P 17.5R25 Nokian L GRIP L R25 BKT XL GRIP L /55R26.5 Trelleborg Twin Radial Radial ROZMĚRY NAKLADAČE 417 HT, HT HL, HT SHL Model 417 HT 417 HT HL 417 HT SHL Uchycení lopaty Typ lopaty Přímé Univerzální Rychloupínač Univerzální Přímé Univerzální Rychloupínač Univerzální Přímé Univerzální Rychloupínač Univerzální Vybavení lopaty Zuby Výměnný břit Zuby Výměnný břit Zuby Výměnný břit Zuby Výměnný břit Zuby Výměnný břit Zuby Výměnný břit Objem lopaty (SAE navršená 100%) m³ Objem lopaty (zarovnaná) m³ Šířka lopaty mm Hmotnost lopaty kg Max. měrná hmotnost materiálu * kg/m³ Klopné zatížení v přímém směru * kg Klopné zatížení v plném zatočení * kg Provozní zatížení * kg Max. vylamovací síla kn M Max. výsypný úhel stupně N Úhel zaklopení lopaty v plné výšce stupně O Úhel zaklopení lopaty při jízdě stupně P Úhel zaklopení lopaty v úrovni terénu Nakládací stupně Q výška mm R Výsypná výška (úhel vyklopení 45º) mm S Hloubka skrývky mm T Dosah při výsypné výšce mm V Max. výška k čepům mm Max. dosah při výsypné výšce (úhel vyklopení 45º) mm Provozní hmotnost zahrnuje hmotnost obsluhy 80kg a plnou nádrž (vč. přídavné nádrže) kg *Platí za předpokladu použití pneumatik Michelin 17.5 R25 XHA.

20 411/417 ČELNÍ KOLOVÝ NAKLADAČ SPECIFIKACE SPECIFIKACE NAKLADAČE - PALETIZAČNÍ VIDLE F E D C A B SPECIFIKACE NAKLADAČE - PALETIZAČNÍ VIDLE Paralelní zdvih Neparalelní zdvih 411 HT 417 HT 417 HT HL 417 HT SHL 411 HT 417 HT 417 HT HL 417 HT SHL Šířka nosiče vidlí mm Délka vidlic mm A Dosah v úrovni terénu mm B Dosah, ramena vodorovně mm VOLBA VELIKOSTI LOPATY Materiál Hustota sypaného materiálu (kg/m 3 ) Plnící faktor (%) Sníh (čerstvý) Rašelina (suchá) Cukrovka Koks (volně ložený) Ječmen Mazut Pšenice Černé uhlí Hnojiva (směs) Antracit Zemina (suchá - nakypřená) Dusíkové hnojivo Chlorid sodný (suchá sůl) Portlandský cement Vápenec (drcený) Písek (suchý) Asfalt Štěrk (suchý) Jíl (vlhký) Písek (mokrý) Šamot Měděná ruda ( koncentrát) Břidlice Magnetit C Pod úroveň terénu mm D Výška, ramena vodorovně mm HT HT E Max. výška mm F Dosah při max. výšce mm Provozní zatížení* kg Klopné zatížení v přímém směru kg Objem lopaty (m 3 ) Objem lopaty (m 3 ) Klopné zatížení, plné zatočení 40 kg Hmotnost příslušenství kg Platí za předpokladu použití pneu Michelin 15.5R25 XHLA (L3) pro 411 a Michelin 17.5R25 XHA (L3) pro 417. Manipulace s vidlicemi po 50 mm krocích. Příčný řez vidlice 100mm x 50mm. * Ve středu zatížení ve vzdálenosti 500mm. Za předpokladu 80% klopného zatížení při plném zatočení, dle definice ISO Objem lopaty (m 3 ) Měrná hmotnost materiálu kg/m³ HT HL Objem lopaty (m 3 ) Měrná hmotnost materiálu kg/m³ HT SHL Měrná hmotnost materiálu (kg/m 3 ) 100% Měrná hmotnost materiálu (kg/m 3 ) 110% 95% Plnící faktor lopaty

21 SPECIFIKACE 411/417 ČELNÍ KOLOVÝ NAKLADAČ MOTOR Typ Model Objem Vrtání Zdvih Sání Počet válců Max. celkový výkon dle SAE J1995/ISO dobý, přímý vstřik JCB EcoMAX T4F dobý, přímý vstřik JCB EcoMAX T4F litry mm mm Turbodmychadlo 4 4 Turbodmychadlo kw (hp) při 2200ot/min 81.3 (109) 93 (125) Max. kroutící moment Nm PŘEVODOVKA Typ / Model Poloautomat - jemné řazení ZF 4WG115 Převodový poměr měniče kroutícího momentu 3.01:1 2:3:1 40km/hod Vpřed Vzad Vpřed Vzad 1. stupeň km/hod stupeň km/hod stupeň km/hod stupeň km/hod km/hod 1. stupeň km/hod stupeň km/hod stupeň km/hod stupeň km/hod HYDRAULICKÝ SYSTÉM Typ čerpadla Max. průtok 1. čerpadla Max. tlak 1. čerpadla Max. průtok 2. čerpadla Dvojité zubové čerpadlo Pístové čerpadlo s proměnným dodávaným množstvím l/min bar l/min Max. tlak 2. čerpadla bar Délka pracovního cyklu (plné otáčky motoru) Zdvižení ramen (plná lopata) Vysypání lopaty Spuštění ramen (prázdná lopata) Sec Sec Sec Délka cyklu celkem Sec NÁPRAVY 411 Typ Výrobce a model Převodový poměr nápravy 40km/hod Převodový poměr nápravy 50km/hod Oscilace zadní nápravy 417 Typ Výrobce a model Převodový poměr nápravy 40km/hod Převodový poměr nápravy 50km/hod Oscilace zadní nápravy ŘÍZENÍ BRZDY Standardní montáž Standardní montáž Hydraulický systém s prioritou řízení a nouzové řízení. Epicyklické planetové redukce JCB PD70 (přední a zadní) 18.16: :1 ± 11 Epicyklické planetové redukce JCB PD87 (přední a zadní) 20.18: :1 Hydraulické brzdy na všech kolech. Lamelové diskové brzdy ponořené v olejové lázni. Mechanicky nebo elektro-hydraulicky aktivovaná parkovací brzda diskového typu působící na výstupní hřídel převodovky. PNEU KABINA ELEKTRICKÝ SYSTÉM 15.5 x 25 GOODYEAR SGL, 15.5 x 25 GOODYEAR HRL, 15.5 R25 MICHELIN XHA, 15.5 R25 MICHELIN XTLA, 15.5 R25 MICHELIN X-MINE D2, 17.5 R25 MICHELIN SNOPLUS, 17.5 R25 MICHELIN XTLA, 15.5 R25 NOKIAN LOADER GRIP 2, 17.5 R25 NOKIAN LOADER GRIP Úroveň hluku v kabině 68dB(A). ± x 25 SG REVOLUTION S2C2, 17.5 x 25 SG REVOLUTION SE, 17.5 x 25GOODYEAR SGL, 17.5 x 25 GOODYEAR HRL, 17.5 R25 MICHELIN XHA, 17.5 R25 MICHELIN XTLA, 17.5 R25 MICHELIN XSNOPLUS, 17.5 R25 MICHELIN X-MINE D2, 17.5 R25 NOKIAN L GRIP Systém napětí V 24 Alternátor A 100 Baterie - kapacita Ahod 2 x 110 OBJEMY PROVOZNÍCH NÁPLNÍ Hydraulický systém Hydraulická nádrž Palivová nádrž Motorový olej Převodový olej Přední náprava Zadní náprava Chladící kapalina litry 155 litry 117 litry 116 litry 14 litry 27 litry 25 litry 25 litry 26 DEF litry 20

22

23 JEDNA SPOLEČNOST, VÍCE NEŽ 300 STROJŮ. Zastoupení pro ČR: TERRAMET, spol. s r.o., Obchodní 131, Čestlice Tel.: info@terramet.cz, JCB si vyhrazuje právo provádět změny specifikací bez předchozího upozornění. Ilustrace mohou znázorňovat i volitelné vybavení a příslušenství. Logo JCB je zapsanou obchodní známkou společnosti J C Bamford Excavators Ltd. 9999/5762 en-gb 04/16 Issue 2 (T4F) Čelní kolový nakladač 411/ /417 Provozní hmotnost: 8722kg / 9602kg Celkový výkon motoru: 81kW (109hp) / 93 kw (125hp) Klopné zatížení při plném zatočení: 5451kg / 6042kg Standardní objem lopaty: 1.4m³ / 1.6m³ JCB Sales Limited, Rocester, Staffordshire, United Kingdom ST14 5JP. Tel: +44 (0) salesinfo@jcb.com Download the very latest information on this product range at: JCB Sales. All rights reserved. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any other means, electronic, mechanical, photocopying or otherwise, without prior permission from JCB Sales. All references in this publication to operating weights, sizes, capacities and other performance measurements are provided for guidance only and may vary dependant upon the exact specification of machine. They should not therefore be relied upon in relation to suitability for a particular application. Guidance and advice should always be sought from your JCB Dealer. JCB reserves the right to change specifications without notice. Illustrations and specifications shown may include optional equipment and accessories. The JCB logo is a registered trademark of J C Bamford Excavators Ltd.
