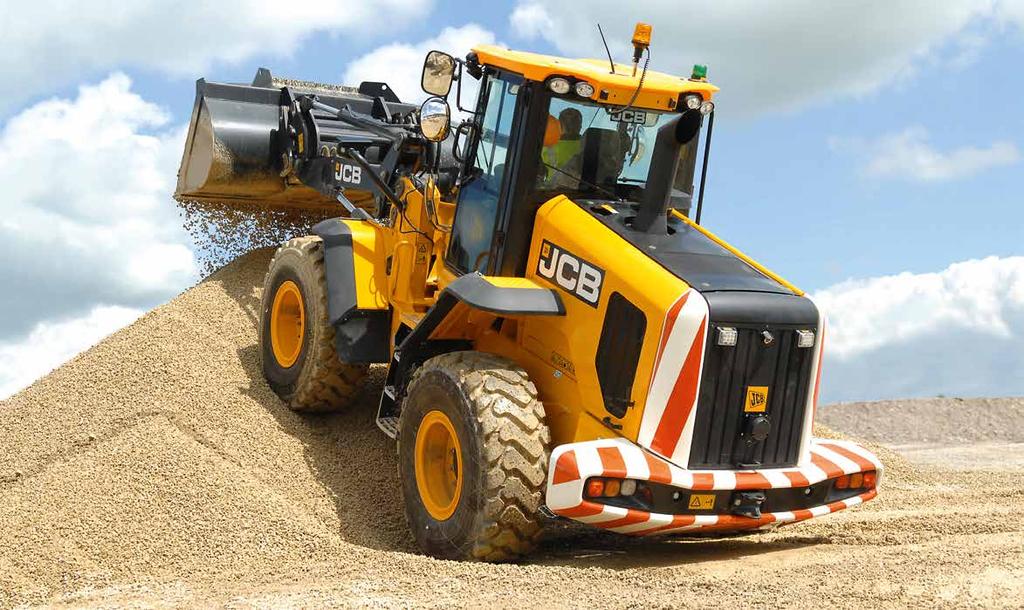

Čelní kolové nakladače 427 AGRI/ 437 AGRI

Transkript

1 NEW 427/437 Agri čelní kolové nakladače Čelní kolové nakladače 427 AGRI/ 437 AGRI 427 Provozní hmotnost: Celkový výkon motoru: 158k (118kW) Klopné zatížení při plném zatočení: 8051 Objem standardní lopaty: 2.4m³ 437 Provozní hmotnost: Celkový výkon motoru: 173k (129kW) Klopné zatížení při plném zatočení: 9055 Objem standardní lopaty: 2.7m³

2 427/437 ČELNÍ KOLOVÝ NAKLADAČ SPECIFIKACE ROZMĚRY STROJE HT STANDARDNÍ ZDVIH 427 Max. výkon motoru: 118kW (158k) Max. provozní hmotnost: Objem standardní lopaty 2.4m Max. výkon motoru: 129kW (173k) Max. provozní hmotnost: Objem standardní lopaty 2.7m HT 437 HT A Celková délka mm B G H1 H J Střed nápravy od patního čepu lopaty mm C Rozvor náprav mm D Střed nápravy od hrany protizávaží mm E Min. světlá výška mm F Výška přes výfuk mm G Šířka kabiny mm H Šířka přes pneumatiky mm 2482 (2581 HD nápravy) 2597 H1 Rozchod mm J Výška přes kabinu mm Max. výška patního čepu lopaty mm Celková provozní výška mm Zatížení přední nápravy Zatížení zadní nápravy Celková hmotnost Vnitřní poloměr otáčení mm Max. poloměr otáčení přes lopatu mm Úhel zalomení kloubového spojení stupně ± 40 ± Údaje o stroji jsou stanoveny s lopatou s břitem o objemu 1.9m 3 a s pneumatikami Michelin 20.5 R25 XHA2 (L3) radial. 437 Údaje o stroji jsou stanoveny s lopatou s břitem o objemu 2.4m 3 a s pneumatikami Michelin 20.5 R25 XHA2 (L3) radial. A E B C D F ROZMĚRY STROJE HT HL VYSOKÝ ZDVIH A HT SHL SUPER VYSOKÝ ZDVIH 427 HT HL 437 HT HL 437 HT SHL A Celková délka mm B Střed nápravy od patního čepu lopaty mm C Rozvor náprav mm D Střed nápravy od hrany protizávaží mm E Min. světlá výška mm F Výška přes výfuk mm G Šířka kabiny mm H Šířka přes pneumatiky mm 2581 (HD nápravy) H1 Rozchod mm J Výška přes kabinu mm Max. výška patního čepu lopaty Celková provozní výška Zatížení přední nápravy Zatížení zadní nápravy Celková hmotnost Vnitřní poloměr otáčení Max. poloměr otáčení přes lopatu mm mm mm mm Úhel zalomení kloubového spojení stupně ± 40 ± 40 ± Údaje o stroji jsou stanoveny s lopatou s břitem o objemu 1.9m 3 a s pneumatikami Michelin 20.5 R25 XHA2 (L3) radial. 437 Údaje o stroji jsou stanoveny s lopatou s břitem o objemu 2.4m 3 a s pneumatikami Michelin 20.5 R25 XHA2 (L3) radial. ROZMĚRY STROJE ZX STANDARDNÍ ZDVIH 427 Max. výkon motoru: 118kW (158k) Max. provozní hmotnost: Objem stanadardní lopaty 2.4m Max. výkon motoru: 129kW (173k) Max. provozní hmotnost: Objem stanadardní lopaty 2.7m ZX 437 ZX A Celková délka mm B Střed nápravy od patního čepu lopaty mm C Rozvor náprav mm D Střed nápravy od hrany protizávaží mm E Min. světlá výška mm F Výška přes výfuk mm G Šířka kabiny mm H Šířka přes pneumatiky mm 2482 (2581 HD nápravy) 2597 H1 Rozchod mm J Výška přes kabinu mm Max. výška patního čepu lopaty Celková provozní výška Zatížení přední nápravy Zatížení zadní nápravy Celková hmotnost Vnitřní poloměr otáčení Max. poloměr otáčení přes lopatu mm mm mm mm Úhel zalomení kloubového spojení stupně ± 40 ± Údaje o stroji jsou stanoveny s lopatou s břitem o objemu 1.9m 3 a s pneumatikami Michelin 20.5 R25 XHA2 (L3) radial. 437 Údaje o stroji jsou stanoveny s lopatou s břitem o objemu 2.4m 3 a s pneumatikami Michelin 20.5 R25 XHA2 (L3) radial.

3 SPECIFIKACE 427/437 ČELNÍ KOLOVÝ NAKLADAČ ROZMĚRY PNEUMATIK - změny v provozních parametrech 427 HT Standardní zdvih Vysoký zdvih Rozměr pneu Výrobce Typ Třída Provozní hmotnost STL KZPZ STL KZPZ Vertikální Šířka XHA2 L XTLA L XSNOWPLUS L /65R2 Michelin XLD L XLDD2A L XMINED2 L /75R26 Michelin MEGAXBIB /65R26 Michelin MEGAXBIB /75R26 750/65R26 TL-3A+ L RL-5K L DT DT Earthmover L Nokian Loadergrip L SGL (12ply) L HRL-3A (16ply) L Sitemaster (16 ply) L SG Revolution Solid Cushion SE SG Revolution Solid Cushion S2C2 DWL S Q R N M O P T Volitelné protizávaží (nedodává se v případě použití plných nebo vypěněných pneumatik) Nápravy pro těžký provoz (požadavek: s 6 rychlostmi, plné/pěněné pneu, zemědělské pneu š.750 a vysoký zdvih) Poznámka: jsou-li požadovány nápravy pro těžký provoz změní se šířka o 99mm, šířka nevyhovuje (šířce lopaty atp.). V tomto případě použijte užší ráfky (pouze pro standardní zdvih). ROZMĚRY NAKLADAČE 427 HT Za předpokladu použití pneumatik 20.5 R25 Michelin XHA2. Model 427 HT STANDARDNÍ ZDVIH 427 HT HL VYSOKÝ ZDVIH Uchycení lopaty Pevné Přes rychloupínač QUICK HITCH Pevné Přes rychloupínač QUICK HITCH Typ lopaty Univerzální Univerzální Výbava lopaty Zuby + návlek Výměnný břit Zuby + návlek Výměnný břit Zuby + návlek Výměnný břit Zuby + návlek Výměnný břit Objem lopaty (SAE navršený) m Objem lopaty (zarovnaný) m Šířka lopaty mm Hmotnost lopaty Max. objemová hmotnost materiálu /m Klopné zatížení v přímém směru Klopné zatížení při plném zatočení Provozní zatížení Max. vylamovací síla kn ) M Max. úhel vyklopení stupně N Úhel zaklopení při max. výšce stupně O Úhel zaklopení při přejezdu stupně P Úhel zaklopení v úrovni země stupně Q Nakládací výška mm R Výsypná výška (vyklopení 45 ) mm S Hloubka skrývky mm T Dosah při výsypné výšce mm Max. dosah (vyklopení 45 ) ramena vodorovně mm Provozní hmotnost (vč. obsluhy - 80 a plné nádrže)

4 427/437 ČELNÍ KOLOVÝ NAKLADAČ SPECIFIKACE ROZMĚRY PNEUMATIK - změny v provozních parametrech 427 ZX Standardní zdvih Rozměr pneu Výrobce Typ Třída Provozní hm. STL KZPZ Vertikální Šířka XHA2 L XTLA L XSNOWPLUS L /65R2 Michelin XLD L XLDD2A L XMINED2 MEGAXBIB L /75R26 Michelin MEGAXBIB (HD nápravy) /75R26 Michelin MEGAXBIB /65R26 Michelin /75R26 620/75R26 750/65R26 TL-3A+ L RL-5K L DT DT824 (HD nápravy) DT Earthmover L Nokian Loadergrip L SGL (12ply) L HRL-3A (16ply) L Sitemaster (16 ply) L SG Revolution Solid Cushion SE SG Revolution Solid Cushion S2C2 DWL Volitelné protizávaží (nedodává se v případě použití plných nebo vypěněných pneumatik) Nápravy pro těžký provoz (požadavek s 6 rychlostmi, plné/pěněné pneu, zemědělské pneu š. 750 a vysoký zdvih) Poznámka: jsou-li požadovány nápravy pro těžký provoz změní se šířka o 99mm, šířka nevyhovuje (šířce lopaty atp.). V tomto případě použijte užší ráfky (pouze pro standardní zdvih). S Q R O P N M T ROZMĚRY NAKLADAČE 427 ZX Za předpokladu použití pneumatik 20.5 R25 Michelin XHA2 Model Uchycení lopaty Typ lopaty Výbava lopaty Objem lopaty (SAE navršený) Objem lopaty (zarovnaný) Šířka lopaty Hmotnost lopaty Max. objemová hmotnost materiálu Klopné zatížení v přímém směru Klopné zatížení při plném zatočení Provozní zatížení Pevné 427 ZX STANDARDNÍ ZDVIH Přes rychloupínač QUICK HITCH Univerzální Penetrační Univerzální Univerzální Zuby + návlek Výměnný břit Zuby + návlek Výměnný břit m m mm /m Max. vylamovací síla kn M Max. úhel vyklopení lopaty stupně N Úhel zaklopení lopaty při max. výšce stupně O Úhel zaklopení lopaty při přejezdu stupně P Úhel zaklopení lopaty v úrovni země stupně Q Nakládací výška mm R Výsypná výška (vyklopení 45 ) mm S Hloubka skrývky mm T Dosah při výsypné výšce mm Max. dosah (vyklopení 45 ) ramena vodorovně mm Provozní hmotnost (vč. obsluhy - 80 a plné nádrže)

5 SPECIFIKACE 427/437 ČELNÍ KOLOVÝ NAKLADAČ ROZMĚRY PNEUMATIK - změny v provozních parametrech 437 HT Standardní zdvih Vysoký zdvih Super zdvih Rozměr pneu Výrobce Typ Třída Prov. hm. STL KZPZ STL KZPZ STL KZPZ Vertikální Šířka XHA2 L XTLA L XSNOWPLUS L /65R25 Michelin XLD L XLDD2A L XMINED2 L /75R26 Michelin MEGAXBIB /65R26 Michelin MEGAXBIB R25 TL-3A+ L R25 RL-5K L /75R26 DT /65R26 DT R25 Earthmover L R25 Nokian Loadergrip L SGL (12ply) L SG Revolution Solid Cushion HRL-3A (16ply) L SM(16 ply) L SE SG Revolution Solid Cushion S2C2 DWL S Q R O P N M T Volitelné protizávaží (nedodává se v případě použití plných nebo vypěněných pneumatik) ROZMĚRY NAKLADAČE 437 HT Za předpokladu použití pneumatik Michelin XHA (L3). Model Uchycení lopaty Typ lopaty Výbava lopaty Objem lopaty (SAE navršený) Objem lopaty (zarovnaný) Šířka lopaty Hmotnost lopaty Max. objemová hmotnost materiálu Klopné zatížení v přímém směru Klopné zatížení při plném zatočení Provozní zatížení Max. vylamovací síla m 3 Zuby + návlek HT STANDARDNÍ ZDVIH 437 HT HL VYSOKÝ ZDVIH Pevné Přes rychloupínač QUICK HITCH Pevné Přes rychloupínač QUICK HITCH Univerzální Výměnný břit Zuby + návlek Výměnný břit Zuby + návlek Univerzální Výměnný břit Zuby + návlek Výměnný břit Zuby + návlek 437 HT SHL SUPER VYSOKÝ ZDVIH Pevné Přes rychloupínač QUICK HITCH Univerzální Výměnný břit Zuby + návlek Výměnný břit m mm /m kn M Max. úhel vyklopení lopaty stupně N Úhel zaklopení lopaty při max. výšce stupně O Úhel zaklopení lopaty při přejezdu stupně P Úhel zaklopení lopaty v úrovni země stupně Q Nakládací výška mm R Výsypná výška (vyklopení 45 ) mm S Hloubka skrývky mm T Dosah při výsypné výšce mm Max. dosah (vyklopení 45 ) ramena vodorovně mm Provozní hmotnost (vč. obsluhy - 80 a plné nádrže)

6 427/437 ČELNÍ KOLOVÝ NAKLADAČ SPECIFIKACE ROZMĚRY PNEUMATIK - změny v provozních parametrech 437 ZX Standardní zdvih Rozměr pneu Výrobce Typ Třída Provozní hm. STL FTTL Vertikální Šířka Michelin XHA2 L XTLA L XSNOWPLUS L /65R25 Michelin XLD L XLDD2A L XMINED2 L /75R26 Michelin MEGAXBIB /65R26 Michelin MEGAXBIB Michelin TL-3A+ L RL-5K L /75R26 DT /65R26 DT Nokian SG Revolution Solid Cushion Earthmover L Loadergrip L SGL (12ply) L HRL-3A (16ply) L SM(16 ply) L SE SG Revolution Solid Cushion S2C2 DWL Volitelné protizávaží (nedodává se v případě použití plných nebo vypěněných pneumatik) S Q R O P N M T ROZMĚRY NAKLADAČE 437 ZX Za předpokladu použití pneumatik Michelin XHA (L3). Model Uchycení lopaty Typ lopaty Výbava lopaty Objem lopaty (SAE navršený) Objem lopaty (zarovnaný) Šířka lopaty Hmotnost lopaty Max. objemová hmotnost materiálu Klopné zatížení v přímém směru Klopné zatížení při plném zatočení Provozní zatížení Pevné 437 ZX STANDARDNÍ ZDVIH Přes rychloupínač QUICK HITCH Univerzální Penetrační Univerzální Univerzální Zuby + návlek Výměnný břit Zuby + návlek Výměnný břit mm /m Max. vylamovací síla kn M Max. úhel vyklopení lopaty stupně N Úhel zaklopení lopaty při max. výšce stupně O Úhel zaklopení lopaty při přejezdu stupně P Úhel zaklopení lopaty v úrovni země stupně Q Nakládací výška mm R Výsypná výška (vyklopení 45 ) mm S Hloubka skrývky mm T Dosah při výsypné výšce mm Max. dosah (vyklopení 45 ) ramena vodorovně m 3 m 3 mm Provozní hmotnost (vč. obsluhy - 80 a plné nádrže

7 SPECIFIKACE 427/437 ČELNÍ KOLOVÝ NAKLADAČ MOTOR 427/437 6-ti válec, chlazení plnícího vzduchu, turbodmychadlo s proměnnou geometrií, elektronicky ovládané vysokotlaké vstřikování paliva do systému common rail, chlazení recirkulovaného výfukového plynu a oxidační katalyzátor. Rychlospojka pro snadné vypouštění motorového oleje. Typ Model Objem Sání Počet válců Celkový výkon dle SAE J1995/ISO Jmenovitý výkon dle SAE J1995/ISO Emise: - US EPA Tier 4i, EU Stage IIIB zdvih s přímým vstřikem QSB zdvih s přímým vstřikem QSB6.7 l Turbo Turbo 6 6 kw 1600ot/min 129 (173) 129 (173) kw 2100ot/min 118 (158) 129 (173) Čistý výkon dle SAE J1349/EEC 80/ (146) 119 (160) Max. kroutící moment 1500ot/min PŘEVODOVKA - 427/437 Pohon všech 4 kol, automatická převodovka Smoothshift s elektronickým řazením rychlostních stupňů s integrovaným zpomalovačem rychlosti a modulací pro citlivé řazení směru pojezdu během jízdy a hladkou změnu převodů. Jednostupňový měnič kroutícího momentu 4 rychlosti vpřed a 3 vzad. Na přání 5stupňová převodovka se závěrkou měniče točivého momentu (LUC); 6stupňová převodovka se závěrkou měniče točivého momentu je možná pouze u typu 427 AGRI.. Rozsah rychlostí + volitelné Převodový stupeň (4WG160) 4 rychlosti (5WG 160) 5 rychlostí + zámek (6WG160) 6 rychlostí + zámek (4WG190) 4 rychlosti (5WG 190) 5 rychlostí + zámek NÁPRAVY 427/ Typ Výrobce a model Převodový poměr nápravy Výkyv zadní nápravy Hmotnost 437 Standardní Pro těžký provoz Přední náprava (standardní) Zadní náprava (standardní) Přední (pro těžký provoz) Zadní (pro těžký provoz) Otevřený diferenciál, s omezeným prokluzem nebo automatický zámek diferenciálu. ZF MT-L 3075 II (přední) ZF MT-L 3065 II (zadní) ZF MT-L3085 II (přední) ZF MT-L3065 II zadní) 21.53:1 21 (standard), 18 (pro těžký provoz) Type Otevřený, s omezeným prokluzem nebo automatický zámek diferenciálu Výrobce a model Standardní ZF MT-L3085 II (přední) ZF MT-L 3075 II (zadní) Převodový poměr nápravy :1 (přední) :1 (zadní) Výkyv zadní nápravy 21 Hmotnost Přední náprava (standardní) 1080 ŘÍZENÍ Zadní náprava (standardní) 815 Samosvornost: Otevřený diferenciál - 12%, s omezeným prokluzem - 30%, automatický zámek diferenciálu -. Hydraulický systém s prioritou řízení a nouzové řízení. Pístové čerpadlo dodává kapalinu přes ventil řízení pod tlakem190 bar. Ovládání je jemné, bez námahy a s okamžitou odezvou. Úhel zalomení kloubového spojení je ± 40. Hydraulické válce řízení jsou uloženy vysoko v rámu podvozku a jsou tak chráněny před poškozením. Nastavitelný sloupek řízení. RAKES Hydraulické brzdy na všech kolech, provozní tlak je 80 bar. Dvouokruhové brzdy se záložním akumulátorem zajišťují maximální bezpečnost za všech podmínek. Multidiskové uspořádaní, uložené v náboji kola, v olejové lázni, s organickým obložením je šetrné k životnímu prostředí. Volitelné je sintrové obložení se zvýšenou odolností vůči opotřebení, je doporučené na skládkách s velmi častou změnou směru jízdy. Parkovací mechanická brzda působí na výstupním hřídeli převodovky. TYRESATIKY SGL (L2), 20.5 R25 XTLA (L2), 20.5 R25 XSNOWPLUS (L2), 20.5 R25 LOADERGRIP (L2), SITEMASTER (L3), HRL (L3), 20.5 R25 XHA2 (L3), 20.5 R25 RT-3B (L3) 20.5 R25 TL-3A (L3), 20.5 R25 EARTHMOVER (L3), 550/65 R25 XLD (L3), 20.5 R25 XLDD2A (L5T), 20.5 R25 XMINED2 (L5), 20.5 R25 RL-5K, SG REVOLUTION SOLID CUSHION (DWL OR SE), 620/75 R26 MEGAXBIB, 620/75 R26 DT824, 750/65 R26 MEGAXBIB, 750/65 R26 DT824. ELEKTRICKÝ SYSTÉM 427/437 HT 24V uzemněný záporný pól, alternátor 70 A, 2x nízkoúdržbová baterie 110 Ah. Odpojovač baterií je umístěn v zadní části stroje. Klíč zapalování start/stop a zařízení pro studené starty. Pojistková skřínka. Další elektrovýstroj zahrnuje, přední a zadní stěrač / ostřikovač, halogenové dvouvláknové pracovní osvětlení,, vyhřívané zadní sklo, plné silniční osvětlení, hodiny, přístroje a varovnou světelnou signalizaci. Spojovací konektory s krytím IP 67. Napětí V Alternátor Ahod Baterie - kapacita Ahod 2 x x 110

8 427/437 ČELNÍ KOLOVÝ NAKLADAČ SPECIFIKACE NAKLADAČ - 427/437 HT Široce rozevřená čtyřválcová geometrie nakladače zajišťuje kombinaci vynikajícího výhledu s výbornou chrakteristikou točivého momentu lžíce v plném rozsahu zdvihu. Konstrukce čepů a těsnění ve všech bodech otáčení poskytují prodloužený interval údržby. HYDRAULICKÝ SYSTÉM 427/437 HT Dvojitá pístová čerpadla s proměnným dodávaným množstvím oleje zásobují load-sensing systém, zajišťují ekonomický provoz a dodávají potřebnou sílu a výkon. Všechny hlavní funkce jsou ovládány jedinnou pákou (joystickem) s posilovačem nebo samostatnými páčkami. Hydraulické okruhy pro příslušenství (3 nebo 4) jsou ovládány dodatečnou páčkou vedle joysticku, který obsahuje proporcionální tlačítka nebo další multi páku s přepínačem. Záložní akumulátor zajišťuje ovládání nakladače i v případě ztráty tlaku. Typ čerpadla Max. průtok 1. čerpadla Max. tlak 1. čerpadla Max. průtok 2. čerpadla Max. tlak 2. čerpadla Délka pracovního cyklu (plné otáčky motoru) Zdvižení ramen (plná lopata) Vysypání lopaty (plná lopata) Spuštění ramen (prázdná lopata) Dvojitá axiální pístová čerpadla l/min bar l/min bar Sec Délka cyklu celkem Rozměry hydraulických válců ø Vrtání ø Tyče Středy ok válců Zdvih Válec lopaty x2 Válec zdvihu ramen x2 mm mm Válec řízení x 2 mm mm KABINA Pružně uložená kabina, v provedení ROPS/FOPS (testována v souladu s EN3471:2008/EN3449: 2008 (Úroveň 2). Vstup/výstup je širokými dveřmi ze zadními závěsy po protiskluzových schůdcích, zábradlí poskytuje 3. bodový kontakt. Vynikající výhled skrz zakřivené lepené čelní sklo, snížené glazované panely, dvě vnitřní zrcátka a vyhřívaná venkovní zrcátka. Přístrojové vybavení s analogovými/digitálními ukazately společně s barevnou LCD obrazovkou zahrnující všechny varianty pracovních režimů a menu obsluhy společně se servisními a diagnostickými pokyny. Topení/větrání a dodávku filtrovaného vzduchu zajišťuje topení o výkonu 8 kw a automatická klimatizace. Příprava pro rádio zahrnuje anténu, reproduktory a schránku pro rádio (rádio/cd - na objednávku). Prostředí v kabině je chráněno proti vnikání prachu mírným přetlakem recirkulačního větráku s filtrem. Látkové mechanicky odpružené sedadlo je standardní výbava, na objednávku jsou k dispozici další možnosti včetně vinylového potahu, vzduchového odpružení a vyhřívání, nebo vzduchem odpružené deluxe Grammer Actimo XXL sedadlo, plně nastavitelné, včetně opěrky hlavy, dvou opěradel, bederní opěrky a vyhřívání. Věšák na kabát, držák šálku, úložný prostor. Pojistková skřínka je umístěna vzadu pro snadnější přístup k pojistkám, relé a konektorům pro diagnostiku. Úroveň hluku v kabině je 69db(A). OBJEMY PROVOZNÍCH NÁPLNÍ 427/437 HT Hydraulický systém Palivová nádrž Motorový olej Převodový olej Přední náprava Zadní náprava l l l l l 23 (35 HD axles) 35 l Chladící kapalina l STANDARDNÍ VÝBAVA 427/437 HT WM - STANDARDNÍ VÝBAVA 427/437 HT VOLITELNÁ VÝBAVA 427 HT VOLITELNÁ VÝBAVA 437 HT Nakladač: Návrat lopaty do polohy, nastavení koncové polohy výšky zdvihu, odpojovač ovládání nakladače, geometrie nakladače kombinuje vysoký kroutící moment s vynikajícím výhledem mezi rameny. Motor: Vzduchový předčistič se systémem samočištění, tlumič výfuku a výfuk s oxidačním katalyzátorem, dvojité palivové filtry, odkalovací nádobka, sdružený chladič s hydraulicky hnaným ventilátorem s nízkou rychlostí. Nízké otáčky volnoběhu 700 ot/min, časový spínač volnoběhu. ECO (Ekonomický) režim. Převodovka: Jediná ovládací páka, start ve volnoběhu, "Power-Inch" inteligentní vypínání spojky na brzdovém pedálu změna směru jizdy a podřazení (kick down) na páce řazení a ovládací páce. Nápravy: Epicyklické redukce v nábojích kol, přední náprava pevná, zadní výkyvná. V případě použití plných nebo vypěněných pneu jsou na 427 s 6-ti rychl., s vysokým zdvihem požadovány nápravy pro těžký provoz. Brzdy: Diskové brzdy v kolech, ponořené v olejové náplni, s organickým obložením. Hydraulický systém: Pístová čerpadla s prioritou řízení, 2-sekční rozvaděč pro nakladač s podporou akumulátoru, 3. sekce pro příslušenství je standardem. Hydraulická nádrž je v zadní části podvozku. Řízení: nastavitelný sloupek řízení, lehce ovladatelný volant, 5 otáček volantu od dorazu k dorazu, odpružení koncových poloh. Kabina: ROPS/FOPS konstrukce, vnitřní osvětlení, ve středu umístěné varovné světlo. Elektronický LCD přístrojový panel se zobrazováním zpráv. 2-rychlostní přední stěrač/ostřikovač s návratem do parkovací polohy, 1-rychlostní zadní stěrač/ostřikovač s návratem do parkovací polohy. 3-rychlostní topení/větrání s výměnným filtrem, otvírání levého a pravého okna, sluneční clona, vnitřní zpětné zrcátko, vnější zrcátka, nastavitelné sedadlo s opěrkou hlavy a s bezpečnostním pásem, úložný prostor, laminované přední sklo, vyhřívané zadní sklo, odpojovač ovládání nakladače, houkačka, nastavitelné opěrky rukou. Karoserie: Přední a zadní blatníky, boční a zadní odnímatelné kryty motorového prostoru, pružné spodní schůdky, protizávaží v plné šíři stroje, vyprošťovací závěs, úchyty pro zvedání. 427: Výbava viz výše, včetně krytu podvozku, uhlíkového vzduchového filtru, přední a zadní kryty světel, přední a boční kryty oken, označení stroje. 437: Výbava viz 427 s dodatečným krytem předního podvozku, ochranou hadic válců a krytem přední nápravy. Klimatizace, diferenciál otevřený nebo s omezeným prokluzem na přední a zadní nápravě, nebo automatická uzávěrka, sintrové brzdové destičky s prodlouženou životností, Turbo dvoustupňový předčistič, kryty zubů, vyměnitelné díly lopaty, radiátor/chladič s epoxy nátěrem, automatický zpětný chod větráku, SRS systém, hydraulický rychloupínač, plné zadní blatníky, barevná zpětná kamera, dodatečné přední/zadní pracovní osvětlení, centrální mazání, joystickové nebo více pákové ovládání, ovládání příslušenství samostatnou pákou nebo tlačítky na joysticku (proporcionální), inteligentní zpětný alarm (white noise), paralelní zdvih (doporučený pro paletizační vidle), ochranný rám, Wastemaster kabina, Livelink, chladič s většími mezerami voštin, těsněné elektro rozvody, mazací lis a náplně, sada spodního krytu podvozku, ARV sada, bezpečnostní vzpěry, obtokový chladič převodovky, zpětná zrcátka, měnič napětí 24V/12V, kryty skel kabiny, dodatečné přední/zadní pracovní osvětlení, vinylové sedadlo, vzduchem odpružené sedadlo bez nebo s vyhříváním, Grammer Actimo XXL deluxe sedadlo, dodatečné protizávaží, kryty světel, přední a zadní clona, motorové topení, biologicky odbouratelný olej, filtrace kabiny, hasicí přístroj, sada pro uchycení poznávací značky, 4 sekční rozvaděč pro příslušenství, ramena s vysokým zdvihem, zábradlí na zadních blatnících, bílé a červené šrafování, odklápěcí kryt zádě stroje. Klimatizace, diferenciál otevřený nebo s omezeným prokluzem na přední a zadní nápravě, nebo automatická uzávěrka, sintrové brzdové destičky s prodlouženou životností, Turbo dvoustupňový předčistič, kryty zubů, vyměnitelné díly lopaty, radiátor/chladič s epoxy nátěrem, automatický zpětný chod větráku, SRS systém, hydraulický rychloupínač, plné zadní blatníky, barevná zpětná kamera, dodatečné přední/zadní pracovní osvětlení, centrální mazání, joystickové nabo více pákové ovládání, ovládání příslušenství samostatnou pákou nebo tlačítky na joysticku (proporcionální), inteligentní zpětný alarm (white noise), Wastemaster kryt podvozku, paralelní zdvih (doporučený pro paletizační vidle), ochranný rám, Wastemaster kabina, Livelink, chladič s většími mezerami voštin, těsněné elektro rozvody, mazací lis a náplně, sada spodního krytu podvozku, ARV sada, bezpečnostní vzpěry, obtokový chladič převodovky, zpětná zrcátka, měnič napětí 24V/12V, kryty skel kabiny, dodatečné přední/zadní pracovní osvětlení, vinylové sedadlo, vzduchem odpružené sedadlo bez nebo s vyhříváním, Grammer Actimo XXL deluxe sedadlo, dodatečné protizávaží, kryty světel, přední a zadní clona, motorové topení, biologicky odbouratelný olej, filtrace kabiny, hasicí přístroj, sada pro uchycení poznávací značky, 4 sekční rozvaděč pro příslušenství, ramena s vysokým zdvihem, zábradlí na zadních blatnících, bílé a červené šrafování, odklápěcí kryt zádě stroje.

9 SPECIFIKACE 427/437 ČELNÍ KOLOVÝ NAKLADAČ NAKLADAČ 427/437 Z Široce rozevřená čtyřválcová geometrie nakladače zajišťuje kombinaci vynikajícího výhledu s výbornou chrakteristikou točivého momentu v plném rozsahu zdvihu. Konstrukce čepů, pouzder a těsnění umožňuje prodloužený interval údržby. HYDRAULICKÝ SYSTÉM Dvojitá pístová čerpadla s proměnným dodávaným množstvím oleje zásobují load-sensing systém, zajišťují ekonomický provoz a dodávají potřebnou sílu a výkon. Všechny hlavní funkce jsou ovládány jedinnou pákou (joystickem) s posilovačem nebo samostatnými páčkami. Hydraulické okruhy pro příslušenství (3 nebo 4) jsou ovládány dodatečnou páčkou vedle joysticku, který obsahuje proporcionální tlačítka nebo další páku s přepínačem. Záložní akumulátor zajišťuje ovládání nakladače i v případě ztráty tlaku. OBJEMY PROVOZNÍCH NÁPLNÍ 427/437 ZX Hydraulický systém litry Palivová nádrž litry Motorový olej litry Převodový olej litry Přední náprava litry 23 (35 HD nápravy) 35 Zadní náprava litry Chladící kapalina litry Typ čerpadla Dvojitá axiální pístová čerpadla Max. průtok 1. čerpadla l/min Max. tlak 1. čerpadla bar Max. průtok 2. čerpadla l/min Max. tlak 2. čerpadla bar Sec Délka pracovního cyklu (plné otáčky motoru) Zdvižení ramen (plná lopata) Vysypání lopaty (plná lopata) Spuštění ramen (prázdná lopata) Délka cyklu celkem Rozměry hydraulických válců ø Vrtání ø Tyče Středy ok válců Zdvih Válce lopaty x2 mm Válec zdvihu x2 mm Válec řízení x2 mm ROZMĚRY NAKLADAČE 427/437 ZX - PALETIZAČNÍ VIDLE - VYSOKÝ ZDVIH F A B C D E ELEKTRICKÝ SYSTÉM 427/437 ZX 24V uzemněný záporný pól, alternátor 70 A, 2x nízkoúdržbová baterie 110 Ah. Odpojovač baterií je umístěn v zadní části stroje. Klíč zapalování start/stop a zařízení pro studené starty. Pojistková skřínka. Další elektrovýstroj zahrnuje halogenové dvouvláknové pracovní osvětlení, přední/zadní stěrač - ostřikovač, vyhřívané zadní sklo, plné silniční osvětlení, hodiny, přístroje a varovnou světelnou signalizaci. Spojovací konektory s krytím IP 67. Napětí V Alternátor A Baterie - kapacita Ahod 2 x x 110 KABINA 427/437 ZX Pružně uložená kabina, v provedení ROPS/FOPS (testována v souladu s EN3471:2008/EN3449: 2008 (Úroveň 2). Vstup / výstup je širokými dveřmi se zadními závěsy po protiskluzových schůdcích, zábradlí poskytuje tříbodový kontakt. Vynikající výhled přes zakřivené lepené čelní sklo, snížené glazované panely, dvě vnitřní zrcátka a vyhřívaná venkovní zrcátka. Přístrojové vybavení s analogovými/digitálními ukazately společně s barevnou LCD obrazovkou zahrnující všechny varianty pracovních režimů a menu obsluhy, společně se servisními a diagnostickými pokyny. Topení / větrání a dodávku filtrovaného vzduchu zajišťuje topení o výkonu 8 kw nebo volitelná klimatizace. Příprava pro rádio zahrnuje anténu a reproduktory a schránku pro rádio (rádio/cd na objednávku). Prostředí v kabině je chráněno proti vnikání prachu mírným přetlakem recirkulačního větráku s filtrem. Látkové mechanicky odpružené sedadlo je standardní výbava, na objednávku jsou k dispozici další možnosti včetně vinylového potahu, vzduchového odpružení a vyhřívání, nebo vzduchem odpružené deluxe Grammer Actimo XXL sedadlo, plně nastavitelné, včetně opěrky hlavy, dvou opěradel, bederní opěrky a vyhřívání. Věšák na kabát, držák šálku, úložný prostor. Pojistková skřínka je umístěna vzadu pro snadnější přístup k pojistkám, relé a konektorům pro diagnostiku. Úroveň hluku v kabině je 69db(A). Za předpokladu použití pneu Michelin XHA (L3). Paralelní zdvih Neparalelní zdvih 427 HT 437 HT 427 HT 437 HT Šířka nosiče vidlí mm Délka vidlí mm A Dosah v úrovni země mm B Dosah - vodorovná ramena mm C Dosah pod úroveň země mm D Výška - vodorovná ramena mm E Výška při max. zdvihu mm F Dosah při max. zdvihu mm Provozní hmotnost* Klopné zatížení - přímý směr Klopné zatížení - plné zatočení (40 ) Hmotnost příslušenství * Ve středu zatížení ve vzdálenosti 500mm. Za předpokladu 80% klopného zatížení, plné zatočení, jak definuje ISO Manipulace s vidlemi po 50 mm krocích. Příčný řez vidlí 100mm x 50mm.

10 427/437 ČELNÍ KOLOVÝ NAKLADAČ SPECIFIKACE STANDARDNÍ VÝBAVA 427/437 ZX VOLITELNÁ VÝBAVA 427 ZX VOLITELNÁ VÝBAVA 437 ZX WASTEMASTER STAND. VÝBAVA 427/437 ZX Nakladač: Návrat lopaty do polohy, kickout systém, odpojovač ovládání nakladače, vysoký kroutící moment s vynikající charakteristikou nakládání. Motor: Vzduchový předčistič se systémem samočištění, tlumič výfuku a výfuk s oxidačním katalyzátorem, dvojité palivové filtry, odkalovací nádobka, sdružený chladič, s hydraulicky hnaným ventilátorem s nízkou rychlostí. Nízké otáčky volnoběhu 700 ot/min, časový spínač volnoběhu. ECO (Ekonomický) režim. Převodovka: Jediná ovládací páka, omezovač rychlosti, start ve volnoběhu, vypínání spojky na brzdovém pedálu a na páce, tlačítko k odpojení, změna směru jizdy a podřazení (kick down) na páce řazení a ovládací páce. Převodovka: Jediná ovládací páka, omezovač rychlosti, start ve volnoběhu, inteligentní vypínání spojky, změna směru jizdy a podřazení (kick down) na páce řazení a ovládací páce. Nápravy: Epicyklické redukce v nábojích kol, přední náprava pevná, zadní výkyvná. V případě použití plných nebo vypěněných pneu jsou na 427 s 6-ti rychlostmi, s vysokým zdvihem požadovány HD nápravy. Hydraulický systém: Pístová čerpadla s prioritou řízení, 2-sekční rozvaděč pro nakladač s podporou akumulátoru, 3. sekce pro příslušenství je standardem. Řízení: nastavitelný sloupek řízení, lehce ovladatelný volant, 5 otáček volantu od dorazu k dorazu, odpružení koncových poloh. Kabina: ROPS/FOPS konstrukce, vnitřní osvětlení, ve středu umístěné varovné světlo. Elektronický LCD přístrojový panel se zobrazováním zpráv. 2-rychlostní přední stěrač/ostřikovač s návratem do parkovací polohy, 1-rychlostní zadní stěrač/ostřikovač s návratem do parkovací polohy. 3-rychlostní topení/větrání s výměnným filtrem, otvírání levého a pravého okna, sluneční clona, vnitřní zpětné zrcátko, vnější zrcátka, nastavitelné sedadlo s opěrkou hlavy a s bezpečnostním pásem, úložný prostor, laminované přední sklo, vyhřívané zadní sklo, odpojovač ovládání nakladače, houkačka, nastavitelné opěrky rukou. Elektro: Silniční přední/zadní osvětlení, parkovací světla, přední/zadní pracovní světla, zvuková a světelná výstraha zpátečky, zadní mlhové světlo, odpojovač baterie, příprava na rádio, 70 A alternátor, rotační maják. Karoserie: Přední a zadní blatníky, boční a zadní odnímatelné kryty motorového prostoru, pružné spodní schůdky, protizávaží v plné šíři stroje, vyprošťovací závěs, úchyty pro zvedání. Klimatizace, diferenciál otevřený nebo s omezeným prokluzem přední a zadní, nebo automatická uzávěrka, sintrové brzdové destičky s prodlouženou životností, Turbo dvoustupňový předčistič, kryty zubů, vyměnitelné díly lopaty, radiátor / chladič s epoxy nátěrem, automatický zpětný chod větráku, SRS systém, hydraulický rychloupínač, plné zadní blatníky, barevná zpětná kamera, dodatečné přední / zadní pracovní osvětlení, centrální mazání, joystickové nebo více pákové ovládání, ovládání příslušenství samostatnou pákou nebo tlačítky na joysticku (proporcionální), inteligentní zpětný alarm (white noise), ochranný rám, Wastemaster kabina, Livelink, chladič s většími mezerami voštin, těsněné elektro rozvody, mazací lis a náplně, sada spodního krytu podvozku, ARV sada, bezpečnostní vzpěry, obtokový chladič převodovky, zpětná zrcátka, měnič napětí 24V/12V, kryty skel kabiny, dodatečné přední/zadní pracovní osvětlení, vinylové sedadlo, vzduchem odpružené sedadlo bez nebo s vyhříváním, Grammer Actimo XXL deluxe sedadlo, dodatečné protizávaží, kryty světel, přední a zadní clona, motorové topení, biologicky odbouratelný olej, filtrace kabiny, hasicí přístroj, sada pro uchycení poznávací značky, 4 sekční rozvaděč pro příslušenství, ramena s vysokým zdvihem, zábradlí na zadních blatnících, bílé a červené šrafování, odklápěcí kryt zádě stroje. Klimatizace, diferenciál otevřený nebo s omezeným prokluzem přední a zadní, nebo automatická uzávěrka, sintrové brzdové destičky s prodlouženou životností, Turbo dvoustupňový předčistič, kryty zubů, vyměnitelné díly lopaty, radiátor / chladič s epoxy nátěrem, automatický zpětný chod větráku, SRS systém, hydraulický rychloupínač, plné zadní blatníky, barevná zpětná kamera, dodatečné přední / zadní pracovní osvětlení, centrální mazání, joystickové nabo více pákové ovládání, ovládání příslušenství samostatnou pákou nebo tlačítky na joysticku (proporcionální), inteligentní zpětný alarm (white noise), Wastemaster kryt podvozku, paralelní zdvih (doporučený pro paletizační vidle), ochranný rám, Wastemaster kabina, Livelink, chladič s většími mezerami voštin, těsněné elektro rozvody, mazací lis a náplně, sada spodního krytu podvozku, ARV sada, bezpečnostní vzpěry, obtokový chladič převodovky, zpětná zrcátka, měnič napětí 24V/12V, kryty skel kabiny, dodatečné přední/zadní pracovní osvětlení, vinylové sedadlo, vzduchem odpružené sedadlo bez nebo s vyhříváním, Grammer Actimo XXL deluxe sedadlo, dodatečné protizávaží, kryty světel, přední a zadní clona, motorové topení, biologicky odbouratelný olej, filtrace kabiny, hasicí přístroj, sada pro uchycení poznávací značky, 4 sekční rozvaděč pro příslušenství, ramena s vysokým zdvihem, zábradlí na zadních blatnících, bílé a červené šrafování, odklápěcí kryt zádě stroje. 427: Výbava viz výše, včetně krytu podvozku, uhlíkového vzduchového filtru, předních a zadních krytů světel, předních a bočních krytů oken, označení stroje. 437: Výbava viz 427 s dodatečným krytem předního podvozku, ochranou hadic válců a krytem přední nápravy. STANOVENÍ VELIKOSTI LOPATY - STANDARDNÍ ZDVIH Materiál Objemová hmotnost (/m³) Plnící faktor (%) Sníh (čerstvý) Rašelina (suchá) Cukrovka Koks (sypaný) Ječmen Ropný koks Pšenice Černé uhlí Hnojivo (míchané) Antracit Hlína (suchá, sypká) Dusíkaté hnojivo Chlorid sodný (sůl, suchá) Cement Portlandský Vápenec (drcený) Písek (suchý) Asfalt Štěrk (suchý) Jíl (vlhký) Písek (vlhký) Šamot Měď (koncentrát) Břidlice Magnetit HT - STANDARDNÍ ZDVIH Objemová hmotnost materiálu (/m 3 ) HT - STANDARDNÍ ZDVIH Objemová hmotnost materiálu (/m 3 )

11 SPECIFIKACE 427/437 ČELNÍ KOLOVÝ NAKLADAČ ROZMĚRY NAKLADAČE - PALETIZAČNÍ VIDLE - VYSOKÝ ZDVIH / SUPER VYSOKÝ ZDVIH F E D A B C Za předpokladu použití pneu Michelin XHA (L3) Paralelní zdvih Neparalelní zdvih 427 HT 437 HT 437 HT SHL 427 HT 437 HT 437 HT SHL Šířka nosiče vidlí mm Délka vidlí mm A Dosah v úrovni země mm B Dosah - vodorovná ramena mm C Dosah pod úroveň země mm D Výška - vodorovná ramena mm E Výška při max. zdvihu mm F Dosah při max. zdvihu mm Provozní hmotnost* Klopné zatížení - přímý směr Klopné zatížení - plné zatočení (40 ) Hmotnost příslušenství * Ve středu zatížení ve vzdálenosti 500mm. Za předpokladu 80% klopného zatížení, plné zatočení, jak definuje ISO Manipulace s vidlicemi po 50 mm krocích. Příčný řez vidlice 100mm x 50mm. STANOVENÍ VELIKOSTI LOPATY - VYSOKÝ ZDVIH / SUPER VYSOKÝ ZDVIH Materiál Objemová hmotnost (/m³) Plnící faktor (%) Sníh (čerstvý) Rašelina (suchá) Cukrovka Koks (sypaný) Ječmen Ropný koks Pšenice Černé uhlí Hnojivo (míchané) Antracit Hlína (suchá, sypká) Dusíkaté hnojivo Chlorid sodný (sůl, suchá) Cement Portlandský Vápenec (drcený) Písek (suchý) Asfalt Štěrk (suchý) Jíl (vlhký) Písek (vlhký) Šamot Měď (koncentrát) Břidlice Magnetit HT -VYSOKÝ ZDVIH HT -VYSOKÝ ZDVIH Objemová hmotnost materiálu (/m 3 ) Ojemová hmotnost materiálu (/m 3 ) 437 HT - SUPER VYSOKÝ ZDVIH Objemová hmotnost materiálu (/m 3 )

12 427/437 ČELNÍ KOLOVÝ NAKLADAČ SPECIFIKACE ROZMĚRY NAKLADAČE - PALETIZAČNÍ VIDLE F E D A B C Za předpokladu použití pneu Michelin XHA (L3). XHA (L3). 427 ZX 437 ZX Šířka nosiče vidlí mm Délka vidlí mm A Dosah v úrovni země mm B Dosah - vodorovná ramena mm C Dosah pod úroveň země mm D Výška - vodorovná ramena mm E Výška při max. zdvihu mm F Dosah při max. zdvihu mm Provozní hmotnost* Klopné zatížení - přímý směr Klopné zatížení - plné zatočení (40 ) Hmotnost příslušenství *Ve středu zatížení ve vzdálenosti 500mm. Za předpokladu 80% klopného zatížení, plné zatočení, jak definuje ISO Manipulace s vidlicemi po 50 mm krocích. Příčný řez vidlice 100mm x 50mm. STANOVENÍ VELIKOSTI LOPATY - STANDARDNÍ ZDVIH Materiál Objemová hmotnost (/m³) Plnící faktor (%) Sníh (čerstvý) Rašelina (suchá) Cukrovka Koks (sypaný) Ječmen Ropný koks Pšenice Černé uhlí Hnojivo (míchané) Antracit Hlína (suchá, sypká) Dusíkaté hnojivo Chlorid sodný (sůl, suchá) Cement Portlandský Vápenec (drcený) Písek (suchý) Asfalt Štěrk (suchý) Jíl (vlhký) Písek (vlhký) Šamot Měď (koncentrát) Břidlice Magnetit ZX ZX Objemová hmotnost materiálu (/m 3 ) Objemová hmotnost materiálu (/m 3 )

13 9999/ /12 Issue 1 unique print number Čelní kolový nakladač 427/ Provozní hmotnost: Celkový výkon motoru: 158k (118kW) Klopné zatížení v plném zatočení: 8051 Standardní objem lopaty: 2.4m³ 437 Provozní hmotnost: Celkový výkon motoru: 173k (129kW) Klopné zatížení v plném zatočení: 9055 Standardní objem lopaty: 2.7m³ Zastoupení pro DK: tractechnik Gastgebgasse 27, A Wien Tel.: , info@jcbtractechnik.sk si vyhrazuje právo provádět změny specifikací bez předchozího upozornění. Ilustrace mohou znázorňovat i volitelné vybavení a příslušenství. Logo je zapsanou obchodní známkou společnosti J C Bamford Excavators Ltd. Sales Limited, Rocester, Staffordshire, United Kingdom ST14 5JP. Tel: +44 (0) salesinfo@jcb.com Download the very latest information on this product range at: Sales. All rights reserved. No part of this publication may be reproduced, stored in a retrieval system, or transmitted in any form or by any other means, electronic, mechanical, photocopying or otherwise, without prior permission from Sales. All references in this publication to operating weights, sizes, capacities and other performance measurements are provided for guidance only and may vary dependant upon the exact specification of machine. They should not therefore be relied upon in relation to suitability for a particular application. Guidance and advice should always be sought from your Dealer. reserves the right to change specifications without notice. Illustrations and specifications shown may include optional equipment and accessories. The logo is a registered trademark of J C Bamford Excavators Ltd.
