MANUAL PIEPS Vector 12 12

Transkript

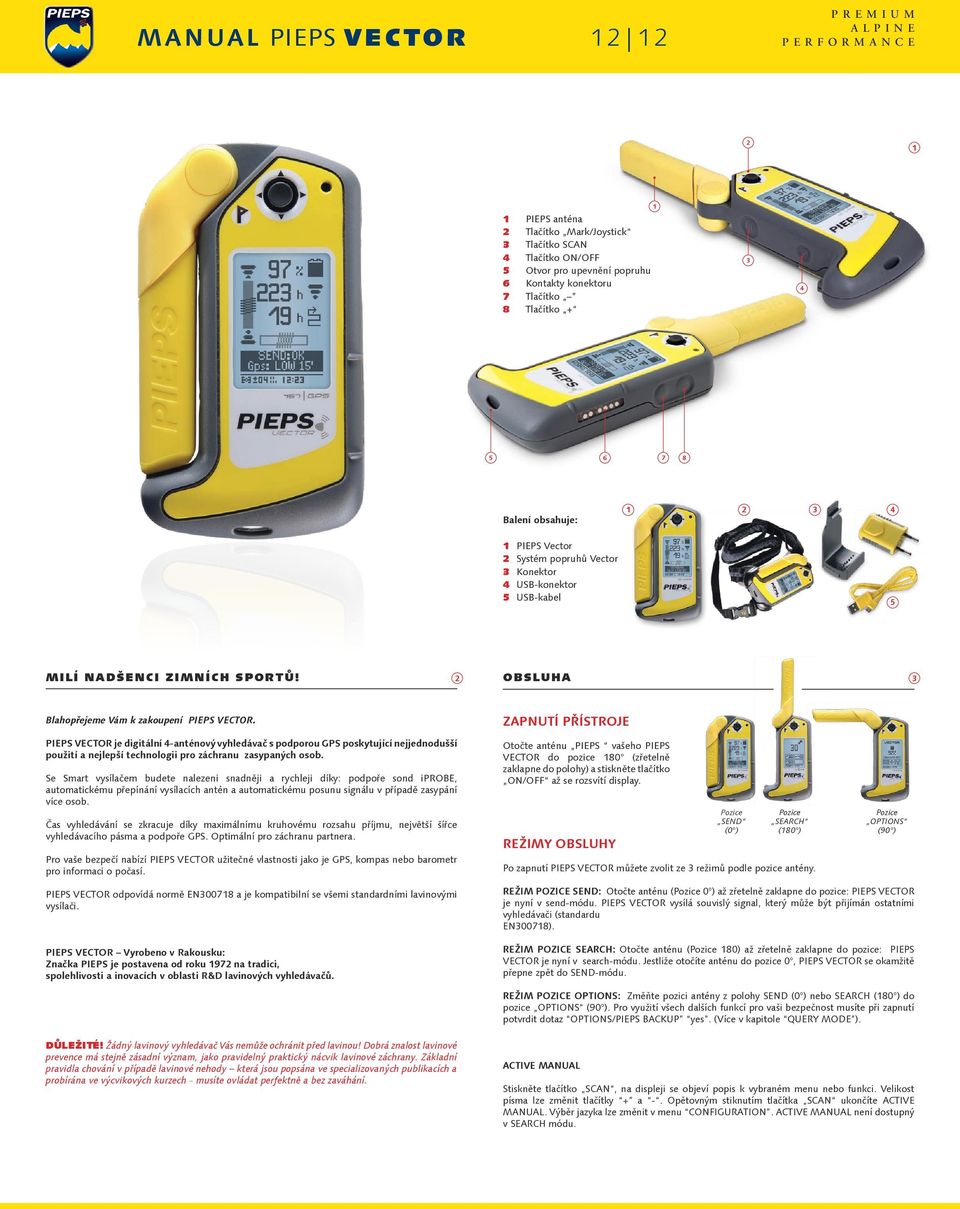

1 2 1 1 PIEPS anténa 2 Tlačítko Mark/Joystick 3 Tlačítko SCAN 4 Tlačítko ON/OFF 5 Otvor pro upevnění popruhu 6 Kontakty konektoru 7 Tlačítko 8 Tlačítko Balení obsahuje: 1 PIEPS Vector 2 Systém popruhů Vector 3 Konektor 4 USB-konektor 5 USB-kabel MILÍ NADŠENCI ZIMNÍCH SPORTŮ! 2 OBSLUHA 3 Blahopřejeme Vám k zakoupení PIEPS VECTOR. ZAPNUTÍ PŘÍSTROJE PIEPS VECTOR je digitální 4-anténový vyhledávač s podporou GPS poskytující nejjednodušší použití a nejlepší technologii pro záchranu zasypaných osob. Se Smart vysílačem budete nalezeni snadněji a rychleji díky: podpoře sond iprobe, automatickému přepínání vysílacích antén a automatickému posunu signálu v případě zasypání více osob. Čas vyhledávání se zkracuje díky maximálnímu kruhovému rozsahu příjmu, největší šířce vyhledávacího pásma a podpoře GPS. Optimální pro záchranu partnera. Pro vaše bezpečí nabízí PIEPS VECTOR užitečné vlastnosti jako je GPS, kompas nebo barometr pro informaci o počasí. Otočte anténu PIEPS vašeho PIEPS VECTOR do pozice 180 (zřetelně zaklapne do polohy) a stiskněte tlačítko ON/OFF až se rozsvítí display. REŽIMY OBSLUHY SEND (0 ) SEARCH (180 ) Po zapnutí PIEPS VECTOR můžete zvolit ze 3 režimů podle pozice antény. OPTIONS (90 ) PIEPS VECTOR odpovídá normě EN a je kompatibilní se všemi standardními lavinovými vysílači. PIEPS VECTOR Vyrobeno v Rakousku: Značka PIEPS je postavena od roku 1972 na tradici, spolehlivosti a inovacích v oblasti R&D lavinových vyhledávačů. REŽIM POZICE SEND: Otočte anténu ( 0 ) až zřetelně zaklapne do pozice: PIEPS VECTOR je nyní v send-módu. PIEPS VECTOR vysílá souvislý signal, který může být přijímán ostatními vyhledávači (standardu EN300718). REŽIM POZICE SEARCH: Otočte anténu ( 180) až zřetelně zaklapne do pozice: PIEPS VECTOR je nyní v search-módu. Jestliže otočíte anténu do pozice 0, PIEPS VECTOR se okamžitě přepne zpět do SEND-módu. REŽIM POZICE OPTIONS: Změňte pozici antény z polohy SEND (0 ) nebo SEARCH (180 ) do pozice OPTIONS (90 ). Pro využití všech dalších funkcí pro vaši bezpečnost musíte při zapnutí potvrdit dotaz OPTIONS/PIEPS BACKUP yes. (Více v kapitole QUERY MODE ). DŮLEŽITÉ! Žádný lavinový vyhledávač Vás nemůže ochránit před lavinou! Dobrá znalost lavinové prevence má stejně zásadní význam, jako pravidelný praktický nácvik lavinové záchrany. Základní pravidla chování v případě lavinové nehody která jsou popsána ve specializovaných publikacích a probírána ve výcvikových kurzech - musíte ovládat perfektně a bez zaváhání. ACTIVE MANUAL Stiskněte tlačítko SCAN, na displeji se objeví popis k vybraném menu nebo funkci. Velikost písma lze změnit tlačítky + a -. Opětovným stiknutím tlačítka SCAN ukončíte ACTIVE MANUAL. Výběr jazyka lze změnit v menu CONFIGURATION. ACTIVE MANUAL není dostupný v SEARCH módu.

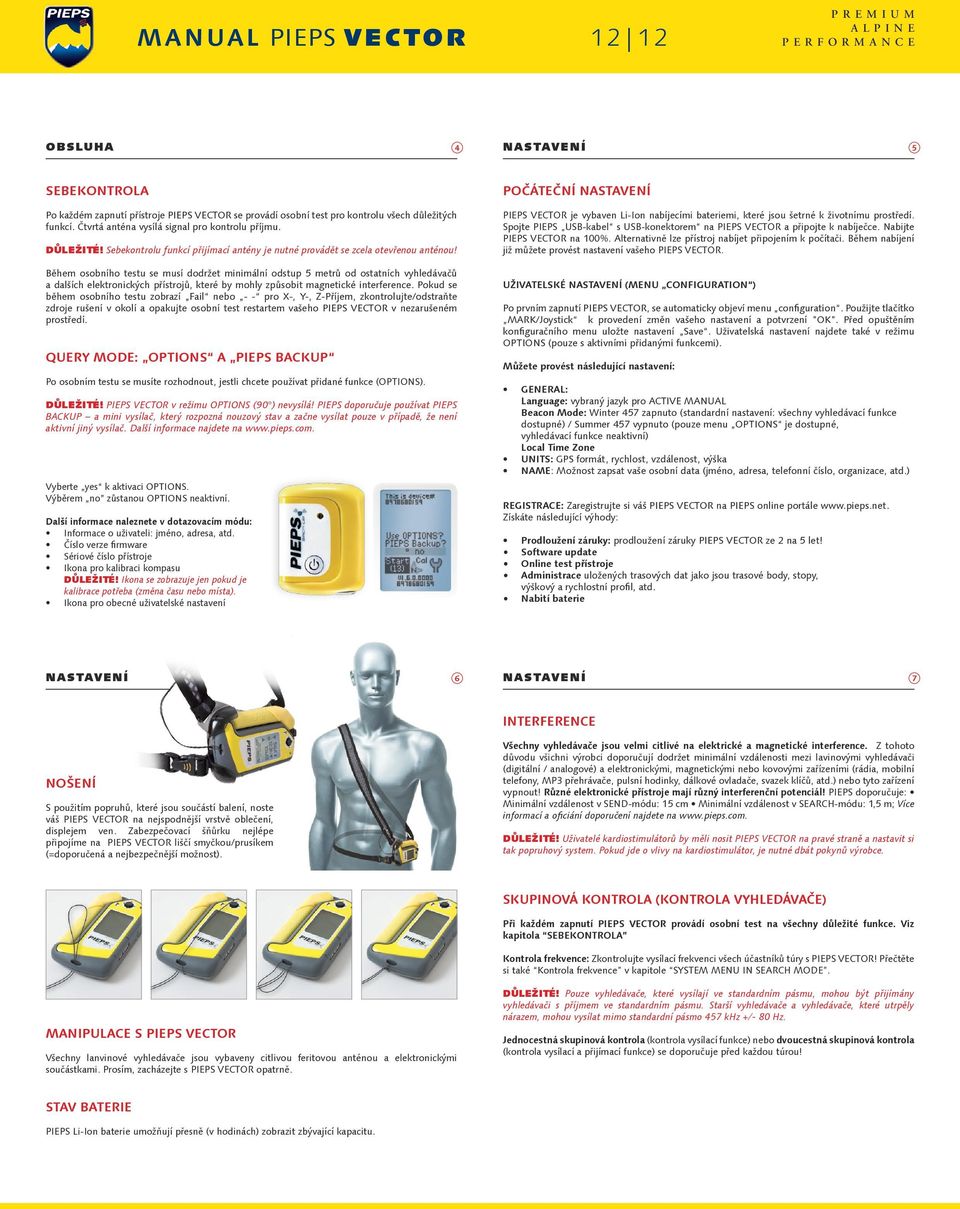

2 OBSLUHA 4 NASTAVENÍ 5 SEBEKONTROLA POČÁTEČNÍ NASTAVENÍ Po každém zapnutí přístroje PIEPS VECTOR se provádí osobní test pro kontrolu všech důležitých funkcí. Čtvrtá anténa vysílá signal pro kontrolu příjmu. DŮLEŽITÉ! Sebekontrolu funkcí přijímací antény je nutné provádět se zcela otevřenou anténou! Během osobního testu se musí dodržet minimální odstup 5 metrů od ostatních vyhledávačů a dalších elektronických přístrojů, které by mohly způsobit magnetické interference. Pokud se během osobního testu zobrazí Fail nebo - - pro X-, Y-, Z-Příjem, zkontrolujte/odstraňte zdroje rušení v okolí a opakujte osobní test restartem vašeho PIEPS VECTOR v nezarušeném prostředí. QUERY MODE: OPTIONS A PIEPS BACKUP Po osobním testu se musíte rozhodnout, jestli chcete používat přidané funkce (OPTIONS). DŮLEŽITÉ! PIEPS VECTOR v režimu OPTIONS (90 ) nevysílá! PIEPS doporučuje používat PIEPS BACKUP a mini vysílač, který rozpozná nouzový stav a začne vysílat pouze v případě, že není aktivní jiný vysílač. Další informace najdete na Vyberte yes k aktivaci OPTIONS. Výběrem no zůstanou OPTIONS neaktivní. Další informace naleznete v dotazovacím módu: Informace o uživateli: jméno, adresa, atd. Číslo verze firmware Sériové číslo přístroje Ikona pro kalibraci kompasu DŮLEŽITÉ! Ikona se zobrazuje jen pokud je kalibrace potřeba (změna času nebo místa). Ikona pro obecné uživatelské nastavení PIEPS VECTOR je vybaven Li-Ion nabíjecími bateriemi, které jsou šetrné k životnímu prostředí. Spojte PIEPS USB-kabel s USB-konektorem na PIEPS VECTOR a připojte k nabíječce. Nabijte PIEPS VECTOR na 100%. Alternativně lze přístroj nabíjet připojením k počítači. Během nabíjení již můžete provést nastavení vašeho PIEPS VECTOR. UŽIVATELSKÉ NASTAVENÍ (MENU CONFIGURATION ) Po prvním zapnutí PIEPS VECTOR, se automaticky objeví menu configuration. Použijte tlačítko MARK/Joystick k provedení změn vašeho nastavení a potvrzení OK. Před opuštěním konfiguračního menu uložte nastavení Save. Uživatelská nastavení najdete také v režimu OPTIONS (pouze s aktivními přidanými funkcemi). Můžete provést následující nastavení: GENERAL: Language: vybraný jazyk pro ACTIVE MANUAL Beacon Mode: Winter 457 zapnuto (standardní nastavení: všechny vyhledávací funkce dostupné) / Summer 457 vypnuto (pouze menu OPTIONS je dostupné, vyhledávací funkce neaktivní) Local Time Zone UNITS: GPS formát, rychlost, vzdálenost, výška NAME: Možnost zapsat vaše osobní data (jméno, adresa, telefonní číslo, organizace, atd.) REGISTRACE: Zaregistrujte si váš PIEPS VECTOR na PIEPS online portále Získáte následující výhody: Prodloužení záruky: prodloužení záruky PIEPS VECTOR ze 2 na 5 let! Software update Online test přístroje Administrace uložených trasových dat jako jsou trasové body, stopy, výškový a rychlostní profil, atd. Nabití baterie NASTAVENÍ 6 NASTAVENÍ 7 INTERFERENCE NOŠENÍ S použitím popruhů, které jsou součástí balení, noste váš PIEPS VECTOR na nejspodnější vrstvě oblečení, displejem ven. Zabezpečovací šňůrku nejlépe připojíme na PIEPS VECTOR liščí smyčkou/prusíkem (=doporučená a nejbezpečnější možnost). Všechny vyhledávače jsou velmi citlivé na elektrické a magnetické interference. Z tohoto důvodu všichni výrobci doporučují dodržet minimální vzdálenosti mezi lavinovými vyhledávači (digitální / analogové) a elektronickými, magnetickými nebo kovovými zařízeními (rádia, mobilní telefony, MP3 přehrávače, pulsní hodinky, dálkové ovladače, svazek klíčů, atd.) nebo tyto zařízení vypnout! Různé elektronické přístroje mají různý interferenční potenciál! PIEPS doporučuje: Minimální vzdálenost v SEND-módu: 15 cm Minimální vzdálenost v SEARCH-módu: 1,5 m; Více informací a oficiání doporučení najdete na DŮLEŽITÉ! Uživatelé kardiostimulátorů by měli nosit PIEPS VECTOR na pravé straně a nastavit si tak popruhový system. Pokud jde o vlivy na kardiostimulátor, je nutné dbát pokynů výrobce. SKUPINOVÁ KONTROLA (KONTROLA VYHLEDÁVAČE) Při každém zapnutí PIEPS VECTOR provádí osobní test na všechny důležité funkce. Viz kapitola SEBEKONTROLA Kontrola frekvence: Zkontrolujte vysílací frekvenci všech účastníků túry s PIEPS VECTOR! Přečtěte si také Kontrola frekvence v kapitole SYSTEM MENU IN SEARCH MODE. MANIPULACE S PIEPS VECTOR Všechny lanvinové vyhledávače jsou vybaveny citlivou feritovou anténou a elektronickými součástkami. Prosím, zacházejte s PIEPS VECTOR opatrně. DŮLEŽITÉ! Pouze vyhledávače, které vysílají ve standardním pásmu, mohou být přijímány vyhledávači s příjmem ve standardním pásmu. Starší vyhledávače a vyhledávače, které utrpěly nárazem, mohou vysílat mimo standardní pásmo 457 khz +/- 80 Hz. Jednocestná skupinová kontrola (kontrola vysílací funkce) nebo dvoucestná skupinová kontrola (kontrola vysílací a přijímací funkce) se doporučuje před každou túrou! STAV BATERIE PIEPS Li-Ion baterie umožňují přesně (v hodinách) zobrazit zbývající kapacitu.

3 8 9 SEND-MÓD PODPORA GPS Pokud jste na túře, přesvědčte se, že jste po celou dobu v SEND módu. PIEPS VECTOR vysílá souvislý signál, který může být zachycen ostatními vyhledávači (v normě EN300718). Aktivní send-mód je signalizován blikající LED. (nad tlačítkem MARK/Joystick ). DŮLEŽITÉ! Ke komplexní sebekontrole se důrazně doporučuje před každou túrou provést také skupinovou kontrolu! Viz kapitola Skupinová kontrola. V SEND-módu je pro vaši bezpečnost a orientaci po celou dobu túry zaznamenávána trasa GPS. Tu si můžete následně uložit do PC/MAC. Přesnost záznamu závisí na nastavení v systémovém menu. SYSTEM-MENU V SEND MÓDU Do systémového menu se dostanete otočením PIEPS-antény a stisknutím tlačítka ON/OFF. Vyberte standard settings (brightness/contrast/sound volume) a accuracy for GPS-tracking. ÚROVEŇ ZÁZNAMU TRAS GPS ZOBRAZENÍ STAVU BATERIE Baterie PIEPS Li-Ion umožňuje přesně sledovat svoji kapacitu: % zbývající kapacity Počet hodin v SEND-módu Počet hodin v SEARCH-módu S tímto přesným zobrazením stavu baterie můžete přesně určit zbývající kapacitu PIEPS VECTOR. Příklad: 97% kapacity znamená 223 hod vysílání nebo 19 hod přijmu Pokud PIEPS VECTOR ukazuje 1%, máte ještě podle normy rezervu 20 hod v SEND-módu (při +10 C) a poté 1 hodinu v SEARCH-módu (at -10 C). OPTIONS mód je v tomto případě nedostupný. GPS off GPS low GPS eco GPS high GPS auto-high Všechny funkce GPS jsou vypnuty. Interval záznamu je 1 pozice/15 min. Toto je standardní nastavení. V tomto GPS-sleep-módu jsou všechny vlastnosti podpory GPS aktivní pro případ nouze. Interval záznamu je 1 pozice/min. Interval záznamu je 1 pozice/sec. Maximální přesnost záznamu. Tento mód může být aktivován z úrovně eco nebo low. Stiskněte tlačítko MARK/Joystick na 3 vteřiny aktuální trasový bod se automaticky uloží a PIEPS VECTOR zaznamenává příštích 5 minut trasy na úrovni high. Začátek a konec je akusticky signalizován. Pro vaše bezpečí si takto můžete jednoduše a přesně zaznamenat důležité úseky na trase SOUŘADNICE POZICE SMART VYSÍLAČ Aktuální souřadnice pozice jsou obnovovány podle nastavení v GPS-settings. Stiskněte tlačítko MARK/Joystick a PIEPS VECTOR vám na displeji ukáže souřadnice velkými dobře čitelnými písmeny. Tlačítkem MARK/Joystick n získáte formát souřadnic UTM nebo Swiss Grid. Stisknutím tlačítka MARK/Joystick J se dostanete zpět do zobrazení send-módu. V případě nouze lze jednoduše a okamžitě získat souřadnice místa nehody pro záchranný tým každá vteřina se počítá! Smart vysílač urychluje záchranu v nouzi budete nalezeni snadněji a rychleji! Automatické přepínání vysílacích antén U PIEPS VECTOR vysílá vždy nejsilnější anténa. Pokud PIEPS VECTOR zaznamená interference na aktivní vysílací anténě (mobil, rádio, magnet, kov, apod.) nebo pokles vysílacího výkonu (např. Zlomená anténa), PIEPS VECTOR automaticky přepíná na nepoškozenou/silnější anténu. x-anténa vysílá y-anténa vysílá Podpora iprobe Vysílací signál PIEPS VECTORu může být dočasně deaktivován inteligentní sondou iprobe nebo iprobe ONE na vyhledávajícím vysílači se automaticky zobrazí další nejsilnější signál. V případě zasypání s PIEPS VECTOR jako vysílačem, budete nalezeni a zachráněni rychleji. Více informací naleznete v menu KNOW-HOW na Stiskněte tlačítko MARK/Joystick

4 12 13 V PŘÍPADĚ NOUZE SEARCH-MÓD Zasypaný má tím větší šanci na záchranu, čím více jeho kamarádů z dané skupiny nebylo zasaženo lavinou, a ti pracují efektivně jako tým na jeho vyhledání a vykopání. V případě lavinové nehody je důležité: ZACHOVAT KLID, POZOROVAT a VYHLÁSIT POPLACH. (1) Prohlédněte laviniště a poslední bod, kde jste zahlédli zasypaného: Kolik lidí bylo zasypáno? Kolik lidí je připraveno pomáhat při záchranných pracech? Nejzkušenější osoba přebírá odpovědnost a řízení záchranné operace. (2) Volejte tísňovou linku: číslo 112 (EU), pokud to lze, aniž byste ztráceli čas. Nahlašte souřadnice gps, které jsou zobrazeny na vašem PIEPS VECTOR každá vteřina se počítá! (3) Určete oblast vyhledávání: Kde jsou pravděpodobně zasypaní lidé? (4) Vizuálně zkontrolujte laviniště: Hledejte možné stopy v laviništi a naslouchejte. (5) Hledejte pomocí lavinového přístroje: Vypněte všechny lavinové přístroje, které právě neslouží k vyhledávání. (6) Změřte hloubku zasypání: Sondou ověřte výsledek vyhledávání. Ponechte pozitivní sondu na místě. Deaktivujte vysílací lavinový přístroj pomocí elektronické sondy iprobe. (7) Kopejte: Začněte kopat v takové vzdálenosti od sondy, která odpovídá hloubce zasypání. Kopejte dostatečně velkou díru. Hledejte vzduchovou kapsu kolem hlavy zasypaného. (8) Záchrana a první pomoc: Nejdříve očistěte obličej a dýchací cesty. Chraňte postiženého před chladem. Otačejte PIEPS-anténu ( 180 ) až zřetelně zaklapne na místo. PIEPS VECTOR je okamžitě v search-módu. Pro dosažení nejlepších výsledků je provedeno krátké ladění přijímajícíh antén. PODPORA GPS V SEARCH MÓDU V search-módu nelze aktivně použít všechny funkce GPS! Při hledání jsou na pozadí podporovány tyto funkce GPS: Přesný záznam a přehled o hledaném místě v MAP-módu. Přesné zobrazení prošlé vzdálenosti a všechny zaznamenané vyhledávače v MAP-módu. VYHLEDÁNÍ SIGNÁLU DETEKCE PRVNÍHO SIGNÁLU Pozorně si prohlédněte dráhu laviny a zapamatujte si co nejlépe, kde byl zasypaný stržen lavinou (1) a kde byl naposledy spatřen (2). Prodloužení přímky definované těmito body indikuje směr toku laviny (3). Primární oblast hledání ja napravo a nalevo od této přímky. Nyní začínáte hledat a snažíte se zachytit signál, vysílaný lavinovým přístrojem zasypaného. PIEPS VECTOR má kruhový dosah, proto jakmile zachytíte první signál, ihned na displeji indikuje směr a vzdálenost k zasypanému (bez nutnosti dlaších úkonů). Veškeré signály od vysílající přístrojů, které se nachází v dosahu Vašeho vyhledávače, jsou ihned detekovány. Doporučená šířka pásma vyhledávání je 50 m. Více informací o šířce a užitečné oblasti hledání najdete v menu KNOW-HOW na 1 Bod stržení lavinou 2 Bod zmizení v lavině 3 Směr toku laviny Hledání signálu - jeden zachránce Hledání signálu - více zachránců MAP-MÓD (AUTOMATICKY) Při hledání prvního signálu VECTOR PIEPS ukazuje na displeji přehlednou mapu na černém pozadím. Zachránce je označen a zobrazuje se jako x ve středu. Bílý kruh znázorňuje maximální rozsah příjmu. Tento kruh sleduje každý pohyb, již vyhledané prostory jsou zobrazeny v bílé. Tlačítkem MARK / Joystick n a J můžete přiblížit/oddálit zobrazenou oblast. Jakmile je detekován první vysílač signálu, PIEPS VECTOR automaticky přepne do MAPA režimu (SEARCH mód) a na displeji se zobrazí směr a vzdálenost nejsilnějšího signálu. Trvalý-Scan: Počet zasypaných uvnitř přijímové oblasti je zobrazen v ráměčcích na displeji (max. 4). Nejsilnější signal je v levém horním rámečku. Trvale je zobrazen směr a vzdálenost každého přijímaného signálu. Každý záchranář má tak přehled, čímž se urychluje záchrana. DŮLEŽITÉ! Z fyzikálních důvodů, několik vysílačů způsobuje překrývání signálu. V případě, že k překrývání dochází delší dobu, může se stát, že jeden nebo více z uvedených vysílačů krátce zmizí z displeje. Tento stav přesně zobrazuje i VECTOR PIEPS! DŮLEŽITÉ! Aby se zabránilo zmatku během záchrany ( znenadání další vysílač ) a špatnému zjištění v případě další laviny ( utržený vyhledávač začne přenášet), PIEPS VECTOR neobsahuje automatickou funkci Search-to-send. Chcete-li být vybaveni pro případ druhotné laviny, použijte Pieps BACKUP. Trvalý scan - hromadné zasypání: vzdálenost a směr na základě 457 khz HRUBÉ VYHLEDÁVÁNÍ HLEDÁNÍ PRVNÍHO SIGNÁLU V okamžiku, kdy PIEPS VECTOR zachytí signal (457 khz), objeví se na displeji přibližná vzdálenost a směr k nejsilnějšímu signálu. Všechny signály vysílané uvnitř maximální přijímové oblasti PIEPS VECTORu jsou přijímany a zpracovány současně. S použitím zobrazení směru a vzdálenosti, jděte za nejsilnějším z přijímaných signálů. Jděte ve směru který ukazuje šipka. Zobrazená vzdálenost se bude postupně zkracovat. Pokud se bude naopak zvětšovat, přepněte směr hledání o 180. Otočte se a jděte v obráceném směru. Překrývání signálu: PIEPS VECTOR zobrazuje jako symbol. Souvislý přenos: staré vysílače se souvislým rušivým přenosem jsou také znázorněny symbolem. MAP-MÓD (MANUAL) souvislý přenos překrývání signálu DŮLEŽITÉ! Pokud pracujete v SEARCH mode, zůstaňte klidní a sostředění, zamezte uspěchaným pohybům! Stiskněte tlačítko SCAN. Dostanete přehlednou mapku ukazující všechny označené vysílající vyhledávače PIEPS VECTOR (zobrazení souřadnic), prošlou vzdálenost a oblast hledání. Tlačítkem MARK/Joystick J a n můžete zoomovat hledanou oblast. Stisknete-li znovu tlačítko SCAN, PIEPS VECTOR se přepne zpět na FIND mód.

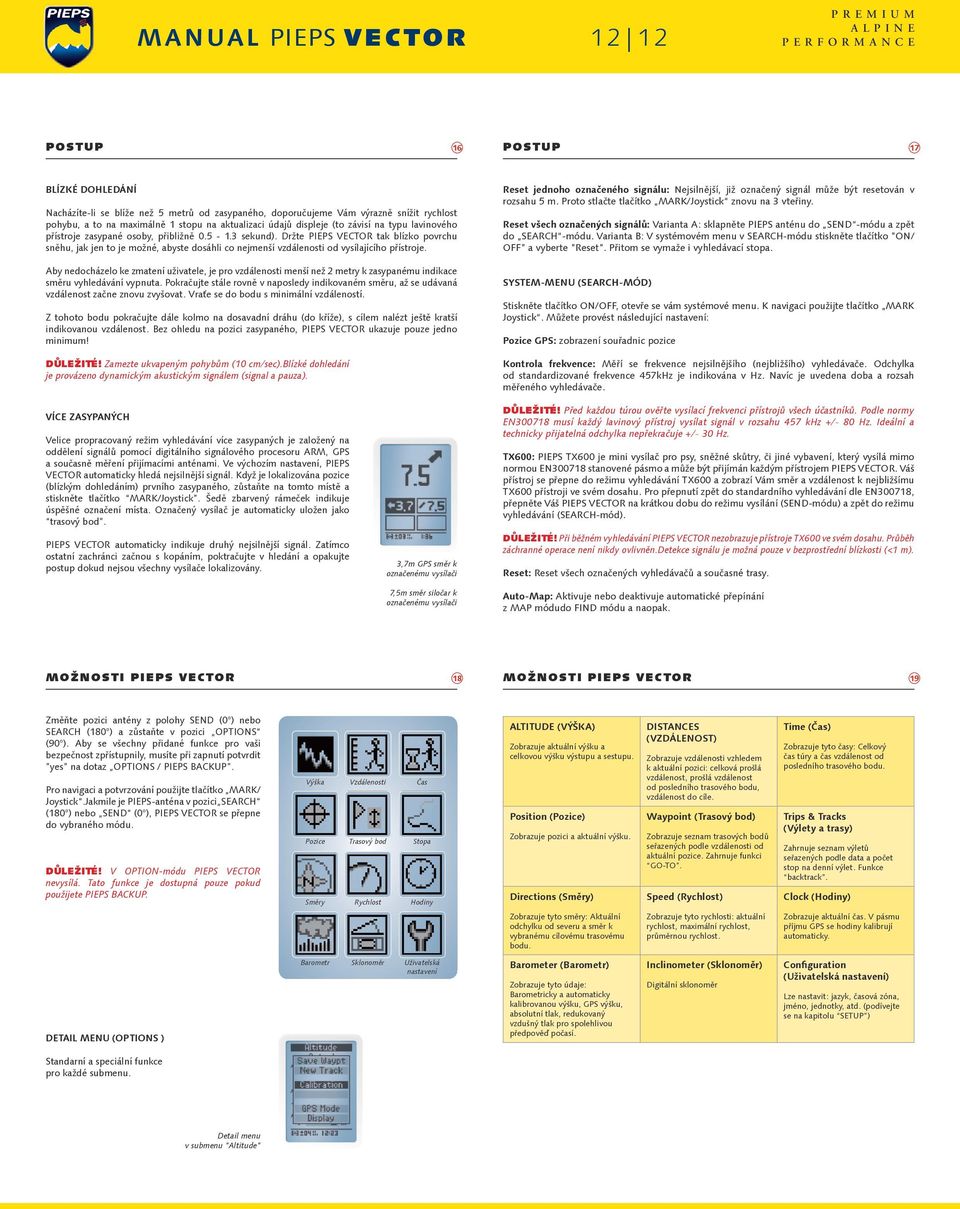

5 16 17 BLÍZKÉ DOHLEDÁNÍ Nacházíte-li se blíže než 5 metrů od zasypaného, doporučujeme Vám výrazně snížit rychlost pohybu, a to na maximálně 1 stopu na aktualizaci údajů displeje (to závisí na typu lavinového přístroje zasypané osoby, přibližně sekund). Držte PIEPS VECTOR tak blízko povrchu sněhu, jak jen to je možné, abyste dosáhli co nejmenší vzdálenosti od vysílajícího přístroje. Aby nedocházelo ke zmatení uživatele, je pro vzdálenosti menší než 2 metry k zasypanému indikace směru vyhledávání vypnuta. Pokračujte stále rovně v naposledy indikovaném směru, až se udávaná vzdálenost začne znovu zvyšovat. Vraťe se do bodu s minimální vzdáleností. Z tohoto bodu pokračujte dále kolmo na dosavadní dráhu (do kříže), s cílem nalézt ještě kratší indikovanou vzdálenost. Bez ohledu na pozici zasypaného, PIEPS VECTOR ukazuje pouze jedno minimum! DŮLEŽITÉ! Zamezte ukvapeným pohybům (10 cm/sec).blízké dohledání je provázeno dynamickým akustickým signálem (signal a pauza). Reset jednoho označeného signálu: Nejsilnější, již označený signál může být resetován v rozsahu 5 m. Proto stlačte tlačítko MARK/Joystick znovu na 3 vteřiny. Reset všech označených signálů: Varianta A: sklapněte PIEPS anténu do SEND -módu a zpět do SEARCH -módu. Varianta B: V systémovém menu v SEARCH-módu stiskněte tlačítko ON/ OFF a vyberte Reset. Přitom se vymaže i vyhledávací stopa. SYSTEM-MENU (SEARCH-MÓD) Stiskněte tlačítko ON/OFF, otevře se vám systémové menu. K navigaci použijte tlačítko MARK Joystick. Můžete provést následující nastavení: GPS: zobrazení souřadnic pozice Kontrola frekvence: Měří se frekvence nejsilnějšího (nejbližšího) vyhledávače. Odchylka od standardizované frekvence 457kHz je indikována v Hz. Navíc je uvedena doba a rozsah měřeného vyhledávače. VÍCE ZASYPANÝCH Velice propracovaný režim vyhledávání více zasypaných je založený na oddělení signálů pomocí digitálního signálového procesoru ARM, GPS a současně měření přijímacími anténami. Ve výchozím nastavení, PIEPS VECTOR automaticky hledá nejsilnější signál. Když je lokalizována pozice (blízkým dohledáním) prvního zasypaného, zůstaňte na tomto místě a stiskněte tlačítko MARK/Joystick. Šedě zbarvený rámeček indikuje úspěšné označení místa. Označený vysílač je automaticky uložen jako trasový bod. PIEPS VECTOR automaticky indikuje druhý nejsilnější signál. Zatímco ostatní zachránci začnou s kopáním, poktračujte v hledání a opakujte postup dokud nejsou všechny vysílače lokalizovány. 3,7m GPS směr k označenému vysílači 7,5m směr siločar k označenému vysílači DŮLEŽITÉ! Před každou túrou ověřte vysílací frekvenci přístrojů všech účastníků. Podle normy EN musí každý lavinový přístroj vysílat signál v rozsahu 457 khz +/- 80 Hz. Ideální a technicky přijatelná odchylka nepřekračuje +/- 30 Hz. TX600: PIEPS TX600 je mini vysílač pro psy, sněžné skůtry, či jiné vybavení, který vysílá mimo normou EN stanovené pásmo a může být přijímán každým přístrojem PIEPS VECTOR. Váš přístroj se přepne do režimu vyhledávání TX600 a zobrazí Vám směr a vzdálenost k nejbližšímu TX600 přístroji ve svém dosahu. Pro přepnutí zpět do standardního vyhledávání dle EN300718, přepněte Váš PIEPS VECTOR na krátkou dobu do režimu vysílání (SEND-módu) a zpět do režimu vyhledávání (SEARCH-mód). DŮLEŽITÉ! Při běžném vyhledávání PIEPS VECTOR nezobrazuje přístroje TX600 ve svém dosahu. Průběh záchranné operace není nikdy ovlivněn.detekce signálu je možná pouze v bezprostřední blízkosti (<1 m). Reset: Reset všech označených vyhledávačů a současné trasy. Auto-Map: Aktivuje nebo deaktivuje automatické přepínání z MAP módudo FIND módu a naopak. MOŽNOSTI PIEPS VECTOR 18 MOŽNOSTI PIEPS VECTOR 19 Změňte pozici antény z polohy SEND (0 ) nebo SEARCH (180 ) a zůstaňte v pozici OPTIONS (90 ). Aby se všechny přidané funkce pro vaši bezpečnost zpřístupnily, musíte při zapnutí potvrdit yes na dotaz OPTIONS / PIEPS BACKUP. Pro navigaci a potvrzování použijte tlačítko MARK/ Joystick.Jakmile je PIEPS-anténa v pozici SEARCH (180 ) nebo SEND (0 ), PIEPS VECTOR se přepne do vybraného módu. DŮLEŽITÉ! V OPTION-módu PIEPS VECTOR nevysílá. Tato funkce je dostupná pouze pokud použijete PIEPS BACKUP. Výška Směry Vzdálenosti Trasový bod Rychlost Čas Stopa Hodiny Altitude (Výška) Zobrazuje aktuální výšku a celkovou výšku výstupu a sestupu. Position () Zobrazuje pozici a aktuální výšku. Directions (Směry) Distances (Vzdálenost) Zobrazuje vzdálenosti vzhledem k aktuální pozici: celková prošlá vzdálenost, prošlá vzdálenost od posledního trasového bodu, vzdálenost do cíle. Waypoint (Trasový bod) Zobrazuje seznam trasových bodů seřazených podle vzdálenosti od aktuální pozice. Zahrnuje funkci GO-TO. Speed (Rychlost) Time (Čas) Zobrazuje tyto časy: Celkový čas túry a čas vzdálenost od posledního trasového bodu. Trips & Tracks (Výlety a trasy) Zahrnuje seznam výletů seřazených podle data a počet stop na denní výlet. Funkce backtrack. Clock (Hodiny) Zobrazuje tyto směry: Aktuální odchylku od severu a směr k vybranému cílovému trasovému bodu. Zobrazuje tyto rychlosti: aktuální rychlost, maximální rychlost, průměrnou rychlost. Zobrazuje aktuální čas. V pásmu příjmu GPS se hodiny kalibrují automaticky. DETAIL MENU (OPTIONS ) Barometr Sklonoměr Uživatelská nastavení Barometer (Barometr) Zobrazuje tyto údaje: Barometricky a automaticky kalibrovanou výšku, GPS výšku, absolutní tlak, redukovaný vzdušný tlak pro spolehlivou předpověď počasí. Inclinometer (Sklonoměr) Digitální sklonoměr Configuration (Uživatelská nastavení) Lze nastavit: jazyk, časová zóna, jméno, jednotky, atd. (podívejte se na kapitolu SETUP ) Standarní a speciální funkce pro každé submenu. Detail menu v submenu Altitude

6 BATTERY OFF 20 BATTERIE 21 Držte tlačítko ON/OFF stisknuté až se vám otevře menu OFF. Pro navigaci použijte tlačítko MARK/Joystick. Lze nastavit: Kalibrace baterie: Chcete-li mít zaručen přesný údaj o stavu baterie, měla by se kalibrovat každých 30 zatěžových cyklů (kompletní nabíjení /vybíjení) nebo na začátku zimní sezóny. Tento proces může trvat až 24 hodin. Doporučujeme zahájit proces při nízké kapacitě baterie. DŮLEŽITÉ! Pro tento proces připojte zařízení k napájecí síti! POWER OFF: Vypnutí PIEPS VECTOR. Poznámka: Pro zajištění maximální doby výdrže baterie v módu POWER OFF, jednotka spadá do hlubokého spánku. V tomto módu se neměří tlak vzduchu, hodiny běží po dobu 30 dnů. Když se zařízení znovu zapne, může chvíli trvat navázání spojení GPS. 24 hodinový OFF Standby: Přepněte PIEPS VECTOR do 24 hodinového standby módu. V tomto módu se souvisle měří a ukládá tlak vzduchu pro získání tlakového gradientu vzduchu. Hodiny běží také. DOPORUČENÍ VÝROBCE K LITHIUM-ION BATTERIÍM Nabíjení: Připojte váš PIEPS VECTOR. Nabíjejte PIEPS VECTOR připojením USB kabelu k vašemu USB konektoru a zapojením do sítě. PIEPS VECTOR můžete také nabíjet všemi standardními stanicemi USB nabíjení (např. solární, PC apod.). Skladování a teplota: Skladujte baterie na chladném místě. Neukládejte plně nabité baterie v blízkosti vysokých teplot. Předejdete tak trvalému zničení článků. Během delší doby, kdy PIEPS VECTOR nepoužíváte, nabijte baterii do 100%. Životnost baterie zvýšíte, když nabijete PIEPS VECTOR 6 hodin před dalším použitím. Výměna baterií: Baterie může měnit pouze PIEPS a autorizované servisní středisko. Uživatelské podmínky: Vyhněte se častému kompletní vybití, protože to vede k zatěžování baterie. Částečné nabíjení baterií je bez paměťového efektu. Udržujte lithium-iontovou baterii na chladném místě a vyhněte se ukládání v přetopených prostorách. Po delším časového intervalu, kdy se baterie nepoužívá, nabijte baterii alespoň 6 hodin. Používejte pouze doporučené nabíjecí stanice, nepoužívejte vadné baterie nebo nabíjecí stanice. Nevhazujte baterie do ohně. Nevyndávejte, neměňte či nezkracujte baterie. Vyhněte se nárazům do baterie. Vyhněte se kontaktu s vodou nebo vlhkostí. Baterie musí být recyklovány nebo správně zlikvidovány. Patří do domácího odpadu. TECHNICKÁ DATA 22 Označení zařízení PIEPS VECTOR Vysílací frekvence 457 khz (EN ) Zdroj Výdrž baterie Maximální dosah Šířka prohledávaného pásma Teplotní rozsah Hmotnost Rozměry (dxšxv) Li-Ion battery 1300mAh (možnost kombinace s adaptérem na alkalické baterie) min. 200 h SEND-mód 60 m 50 m -20 C to +45 C 200 g (včetně baterie) 132 x 75 x 26 mm Záruční podmínky: Výrobce ručí za chyby materiálu a výroby na zařízení po dobu 2 let od data prodeje a 6 měsíců na spotřební díly (baterie, nabíjačka, sluchátka, kabely a další příslušenství). Záruka se nevztahuje na poškození vlivem nesprávného použití, pádem výrobku, nebo rozebráním výrobku neautorizovanou osobou. Jakákoliv zodpovědnost za další plynoucí poškození je vyloučena. Záruku uplatňujte se stvrzenkou o nákupu u příslušného prodejce PIEPS. PIEPS bezplatné prodloužení záruky: Prodlužte si záruku na váš PIEPS VECTOR ze 2 na 5 let: S rozšířením záruky Pieps máte možnost rozšířit standardní záruku svých Pieps VECTOR zdarma. Stačí se zaregistrovat online na com a získáte certifikát na prodloužení záruky na 5 let od data zakoupení. Můžete ušetřit na nákladech na opravy a drahocenný čas. Záruka může být prodloužena do 3 měsíců od data zakoupení. Schválení: Varování: jakékoli změny a úpravy, které nejsou výslovně povoleny výrobcem, mohou zrušit oprávnění uživatele obsluhovat dané zařízení. Evropa: Výrobce: PIEPS GmbH; Země původu: Rakousko; Typ zařízení: PIEPS VECTOR; Kanada: IC: 7262A-VECTOR01; USA: FCC ID: REMVECTOR01; Toto zařízení vyhovuje paragrafu 15 pravidel FCC a IC RSS-210. Provoz zařízení podléhá následujícím dvěma podmínkám: 1) zařízení nesmí způsobovat škodlivé rušení a 2) zařízení musí připustit jakékoliv rušení, včetně rušení, které by mohlo dočasně omezit jeho vlastní funkci Prohlášení o shodě: PIEPS GmbH místopřísežně prohlašuje, že přístroj PIEPS VECTOR splňuje všechny požadavky a předpisy směrnice 1999/5/EC! Prohlášení o shodě je k dispozici na internetu: Výrobce, prodej & servis: PIEPS GmbH, Parkring 4, 8403 Lebring, Austria, office@pieps.com, Distribuce pro Českou republiku a Slovensko TotalOutdoor s.r.o., Podvinný mlýn 2126/1, Praha 9 info@pips.cz,
