VÝBĚROVÁ TABULKA KARBIDOVÝCH PILOVÝCH PÁSŮ

Transkript

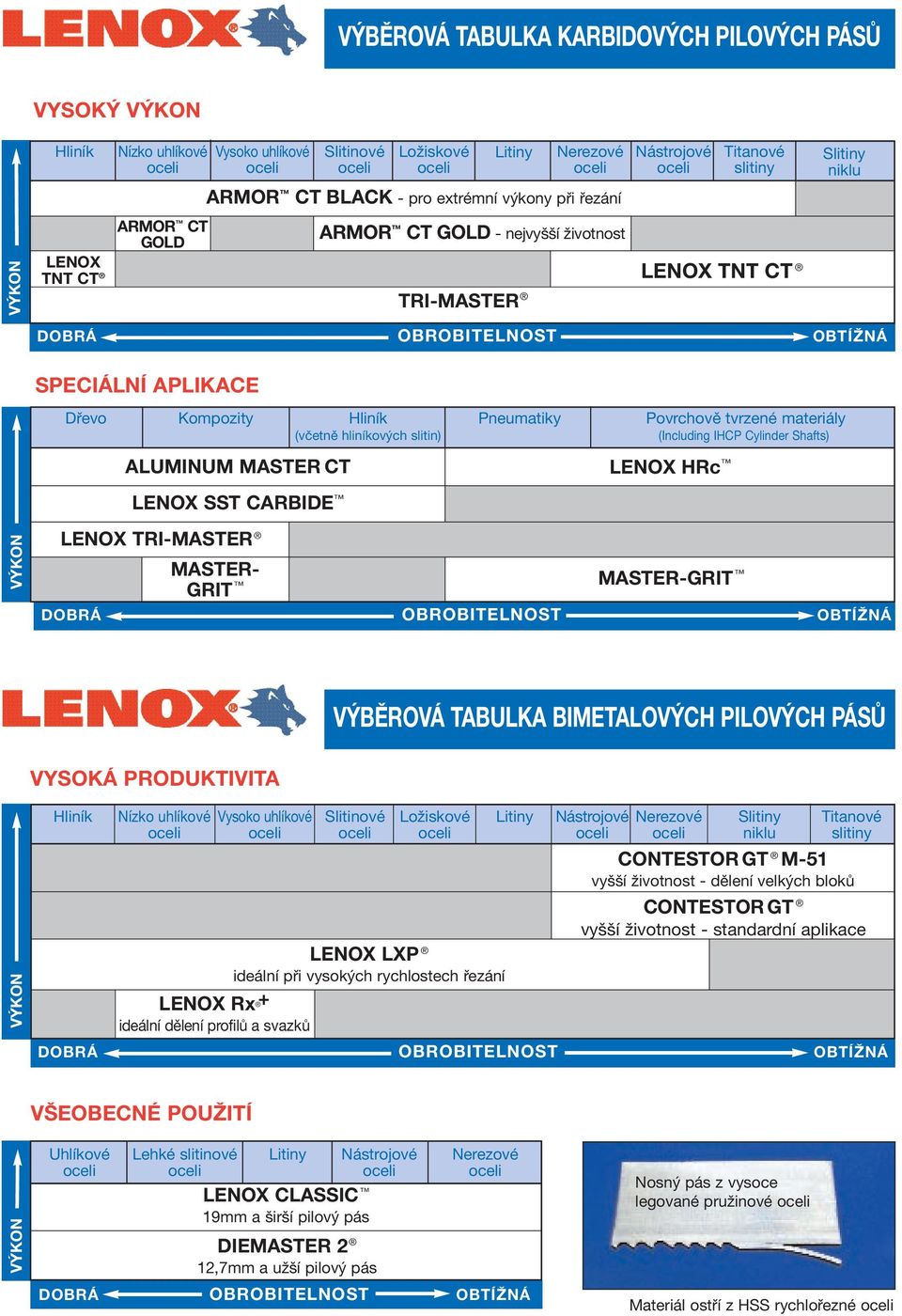

1 VÝBĚROVÁ TABULKA KARBIDOVÝCH PILOVÝCH PÁSŮ VYSOKÝ VÝKON Hliník Nízko uhlíkové Vysoko uhlíkové Slitinové Ložiskové Litiny Nerezové Nástrojové Titanové slitiny Slitiny niklu ARMOR CT BLACK - pro extrémní výkony při řezání VÝKON ARMOR CT ARMOR CT GOLD - nejvyšší životnost GOLD LENOX TNT CT TRI-MASTER LENOX TNT CT DOBRÁ OBROBITELNOST OBTÍŽNÁ SPECIÁLNÍ APLIKACE Dřevo Kompozity Hliník (včetně hliníkových slitin) Pneumatiky Povrchově tvrzené materiály (Including IHCP Cylinder Shafts) ALUMINUM MASTER CT LENOX HRc LENOX SST CARBIDE VÝKON LENOX TRI-MASTER MASTER- GRIT MASTER-GRIT DOBRÁ OBROBITELNOST OBTÍŽNÁ VÝBĚROVÁ TABULKA BIMETALOVÝCH PILOVÝCH PÁSŮ VYSOKÁ PRODUKTIVITA VÝKON Hliník Nízko uhlíkové Vysoko uhlíkové Slitinové Ložiskové LENOX LXP ideální při vysokých rychlostech řezání LENOX Rx + ideální dělení profilů a svazků DOBRÁ OBROBITELNOST OBTÍŽNÁ Litiny Nástrojové Nerezové Slitiny niklu Titanové slitiny CONTESTOR GT M-51 vyšší životnost - dělení velkých bloků CONTESTOR GT vyšší životnost - standardní aplikace VŠEOBECNÉ POUŽITÍ VÝKON Uhlíkové Lehké slitinové Litiny Nástrojové LENOX CLASSIC 19mm a širší pilový pás DIEMASTER 2 12,7mm a užší pilový pás Nerezové DOBRÁ OBROBITELNOST OBTÍŽNÁ Nosný pás z vysoce legované pružinové Materiál ostří z HSS rychlořezné

2 CHLADÍCÍ KAPALINY K ŘEZÁNÍ Pro optimální výkon vaší pily použijte LENOX řezné kapaliny spolu s LENOX pilovými pásy. LENOX BAND-ADE univerzální polosyntetická chladící emulze, použitelná při řezání všech kovů, s výbornými chladícími vlastnostmi. Bezpečné užití. Biologicky odbouratelná. Nevadí svařování, a nanášení barev. LENOX SAW MASTER čistá, bezpečná, syntetická řezná kapalina, použitelná pro všeobecné účely a vysokou produkci při řezání železných i neželezných materiálu. Dlouhá životnost, nepodléhá rozkladu. Vhodné při použití tvrdé vody. LENOX LUBE syntetický lubrikant na bázi vody, pro řezání kovových materiálů. Zvláště vhodný pro řezání trubek nebo profilů, nebo tam kde nesmí řezná kapalina znečistit okolí. Vyvinuta k aplikacím při použití LENOX MICRONIZER nebo MICRONIZER JR.. Nevadí svařování a nanášení barev. LENOX LUBE - C/Al syntetický olej vyvinutý speciálně pro dělení neželezný materiálu,převážně hliníku a jeho slitin a mědi. Aplikace LENOX MICRONIZER nebo MICRONIZER JR. LENOX MICRONIZER & MICRONIZER JR. byly vyvinuty tak, aby bylo možno přesně dávkovat množství LENOX maziva přímo na řezaný povrch. Nesnižuje kvalitu svařování, významně zvyšuje životnost ostří a minimalizuje ztráty lubrikantu a samotné kapaliny. LENOX LUBE TUBE Lubrikant pro extrémní tlaky, zabraňující zvyšování teploty povrchů kovů třením. Vyvinutý k aplikacím na ostří pilových pásů a jiných řezných nástrojů ke zvýšení celkové životnosti a produktivity nástroje. Výborný zvláště při opracování hliníkových odlitků. LENOX MACHINE CLEANER čistící prostředek pro připravu vaší pily k použití kvalitních řezných kapalin LENOX. WE NABÍZÍME OFFER MORE VÍCE, NEŽ THAN PILOVÉ JUST A PÁSY BLADE Záruka zkušební objednávky Objednejte si LENOX pilový pás pro odzkoušení a získáte tuto záruku: doporučený řezný nástroj předčí ten, který doposud užíváte, jinak vám vrátíme peníze. To je záruka firmy LENOX (GTO - guaranteed trial order). Pro další informace kontaktujte vašeho LENOX prodejce. Nastavení stroje pro nejvýkonnější řezání Po nastavení stroje vyškoleným technickým zástupcem firmy LENOX bude každý pilový pás řezat plynuleji, rovněji a rychleji. Toto třináctibodové nastavení optimalizuje výkon pilového pásu a stroje, což nakonec snižuje náklady. Semináře zvyšující produktivitu Nabízíme možnost školení vašich pracovníků a řešení problémů spojených s řezáním, pořádaných ve vaší provozovně firmou LENOX. Školení zahrnuje postupy při volbě vhodného pilového pásu, zásady nastavení strojů, stanovení různých rychlostí a posuvů - prostě vše, co je třeba vědět o využití maximální výkonnosti stroje a pilových pásů a ke snížení prostojů. Newell Tools Netherlands B.V. Grasbeemd 6, 5705 DG Helmond Tel.: +31 (0) P.O.Box 6084, 5700 ET Helmond Fax: +31 (0) The Netherlands lenox.bandsaw@nr-europe.com Website:

3 PILOVÉ PÁSY A ŘEZNÉ KAPALINY ŘEZÁNÍ NIKDY NEBYLO SNAŽŠÍ! ARMOR TM CT

4 VÝBĚR PRODUCT PILOVÉHO SELECTION PÁSU TABULKA TOOTH SELECTION VÝBĚRŮ ZUBŮ CHART Krok 1 Analýza použití pilového pásu Stroj:Ve většině případů postačuje znalost rozměru pilového pásu (délka, šířka, tloušťka). Materiál: Vyberte následující charakteristiky materiálu, který bude řezán. Jakost Tvar Tvrdost (pokud kaleno) Rozměr Bude řezaný materiál ve svazku, nebo bude řezán jednotlivě? Další potřeby zákazníka: Je třeba brát v úvahu specifika použití. Sériová výroba nebo běžné řezání? Co je důležitější, rychlost řezání nebo životnost nástroje? Krok 2 Určete správný počet zubů na 1 palec. Použijte tabulku volby zubů, vpravo. Základní pravidlo pro svazky materiálu: Určete vhodný počet zubů pro řezání jednoho kusu a zvolte o jednu rozteč hrubší pro řezání ve svazku. Krok 3 Určete typ pilového pásu k použití. Použijte tabulku volby pilového pásu na protější stránce. Najděte typ materiálu, který bude řezán v horní řadě. V tabulce najděte, který pilový pás je doporučen. Krok 4 Objednejte řezné a mazací kapaliny LENOX pro lepší výkon a delší životnost pilového pásu. Viz zadní obal tohoto dílu - seznam výrobků. Čtvercové/ Obdélníkové Plné Najděte šířku řezu (W) W PALCE Počet zubů na palec / 25mm 14/18 10/14 8/12 6/10 5/8 4/6 3/4 2/3 1.4/ /1.3.7/1.0 W MM Kulaté Plné Najděte průměr (D) PALCE D Počet zubů na palec / 25mm 14/18 10/14 8/12 6/10 5/8 4/6 3/4 2/3 1.4/ /1.3.7/1.0 MM Trubky/ Konstrukční profily Najděte sílu stěny (T) PALCE /18 10/14 8/12 6/10 5/8 4/6 3/4 2/3 T Počet zubů na palec / 25mm T T MM MERCURIZATION Tento patentovaný, vylepšený tvar pilového pásu je navržený pro účinnější průnik zubů a tvarování třísky,pro snadné řezání tvrdých materiálu, nerezavějících a exotických legáží. Symbol MERCURIZE označuje výrobky, které je možno použít v provedení MERCURI- ZED. Spojte se s technickým zástupcem firmy LENOX k určení, zda MERCURIZACE bude přínosem k vaší výrobě. Patent č. 4,423,653 Úhel zubů je přehnaný pro ilustraci

5 KARBIDOVÉ PILOVÉ PÁSY LENOX ARMOR CT BLACK Pro extrémní řezání Palce 1-1/4 x /2 x x /8 x x.063 MM 34 x x x x x / / / /3.4 AlTiN ARMOR pro vyšší produktivitu a životnost ostří Hliník, titan a dusík, zkombinovaný tak, aby vytvořil povlak, který je tvrdý a odolný, chrání zuby před vysokými teplotami a opotřebením bariérou, podobnou pancíři. ARMOR má nízkou tepelnou vodivost, která nutí vysokou teplotu přecházet do třísek, místo do samotného ostří nebo řezaného materiálu. LENOX ARMOR CT GOLD Pro vyšší životnost TiN ARMOR pro vyšší produktivitu a životnost ostří Karbidové pilové pásy povlakované TITAN-NITRIDEM. Tento povlak barvy zlata je velmi adaptibilní Palce 1-1/2 x x.063 MM 41 x x 1.60 Zubů na jeden palec/25,4mm 0.9/ /2.0 k většině aplikací běžného řezání a je znám pro svou vysokou adhezi k hraně zubu. Má vynikající tvrdost a odolnost proti opotřebení. LENOX TNT CT Extrémní výkonnost u super slitin Nový stupeň karbidů a speciální tvar zubů. - Vyšší odolnost proti opotřebení při řezání odolných materiálů. Nosný pás z nové vysoké kvality - Vyjímečně dlouhá odolnost proti únavě materiálu. Palce 1-1/4 x /2 x x /8 x x.063 MM 34 x x x x x / / /3.4 LENOX TRI-MASTER Všestranný pilový list s karbidovými špičkami zubů Přesně broušené tvrdokovové břity "Triple Chip" - Hladké řezy, perfektní povrch Nosný pás z nové vysoké kvality - Vyjímečně dlouhá odolnost proti únavě materiálu. Tvar zubů Palce MM 1.2/ /2.3 3/8 x.032 1/2 x.025 3/4 x x /4 x /2 x x /8 x x x x x x x x x x x 1.60 Standardní VARI-TOOTH Pozitivní 2/3 3/4 3

6 KARBIDOVÉ PILOVÉ PÁSY LENOX ALUMINUM MASTER CT Unikátní tvar zubu "Triple Chip" Vysoce kvalitní mikrozrný karbid - Extrémní odolnost proti opotřebení Geometrie zubu "Triple Chip" - Rychlé řezání, lehký posuv, perfektní povrch Nosný pás z nové vysoké kvality - Vyjímečně dlouhá odolnost proti únavě materiálu. Tvar zubů Standardní VARI-TOOTH Palce MM 3 2/3 3/4 x x /4 x /2 x x x x x 1.27 LENOX SST CARBIDE Karbidový pilový pás s rozvedenými zuby Vysoce kvalitní mikrozrný karbid - Extrémní odolnost proti opotřebení Speciální geometrie a rozvedení zubů - Běžně překonává konkurenci Nosný pás z nové vysoké kvality - Vyjímečně dlouhá odolnost proti únavě materiálu Tvar zubů Palce MM 3/4 x x x x 0.90 Standard 3 LENOX HRc Karbidovými pilový pás pro dělení povrchově kalených materiálů Vysoce kvalitní mikro-zrnitý karbid - Vynikající odolnost Robustní konstrukce zubů - 0 úhel čela zubů Nosný pás z nové vysoké kvality - Vyjímečně dlouhá odolnost proti únavě materiálu Tvar zubů Palce MM 1 x x /4 x x /2 x x x x 1.60 Standardní VARI-TOOTH 3 3/4 2/3 LENOX MASTER-GRIT Karbidové zrnité ostří pro řezání abrasivních a tvrzených materiálů Povlak ze zrn karbidu wolframu - Metalurgicky napojené ostří K dispozici v segmentovém ozubení (aplikace větší, než 1/4" mm šířky řezu) a v kontinuálním provedení (aplikace menší, než 1/4" mm šířky řezu). Řezná hrana Segmentová Kontinuální Zrnitost Střední Středně hrubý Hrubý Střední Hrubý Palce 1/4 x.020 MM 6.4 x /8 x x /2 x x /4 x x x x /4 x x 1.07

7 BIMETALOVÉ PILOVÉ PÁSY LENOX CONTESTOR GT Vysoce výkonné bimetalový pilový pás GT: Broušený zub - Řeže při menším tlaku posuvu Špičky zubů s rychlořezné - M-42 standardně - M-51 k dispozici jak níže uvedeno Unikátní tvar zubové drážky - Zvýšená pevnost, stabilita a přesnost řezu Použijte tam, kde je nejdůležitější životnost nástroje a přesnost řezu. Palce MM 1 x x /4 x x /2 x x x x x x /8 x x x x / / /2.0 2/3 3/4 4/6 M-42 frézovaný zub M-42 broušený zub M-51 broušená zub LENOX LXP Pro rychlé produktivní řezání Extremně pozitivní úhel čela zubu - Snadné pronikání do materiálu při nižší síle posuvu Velká zubová mezera - Zvýšená kapacita unášení třísek - Pro produktivní řezání slitinových a uhlíkových ocelí Profil broušeného zubu - Řeže s menším tlakem posuvu Palce MM 3/4 x x x x /4 x x /2 x x x x /8 x x x x / /2.0 2/3 3/4 4/6 5/8 M-42

8 LENOX Rx + Patentovaný zesílený profil a rozvod zubů - Určený pro přerušované řezy - Eliminuje vylamování zubů - Minimalizuje vibrace a snižuje hladinu hluku Design zesílení zubů - Pro dlouhou životnost a extrémní odolnost PILOVÉ PÁSY BIMETALOVÉ Pás určený pro řezání konstrukčních profilů, trubek a svazků materiálu Palce 5/8 x.032 3/4 x x /4 x /2 x x x /8 x.063 MM 16 x x x x x x x x /3 3/4 4/6 5/8 10/14 M-42 Extra široký rozvod zubů zabraňující sevření pásu ostří zubu z materiálu Matrix LENOX CLASSIC Dokonalý pilový pás pro běžné řezání Patentovaný tvar zubu TUFF TOOTH - Pro odolnost proti vylamování zubů M-42 špičky zubů z rychlořezné - Vysoká trvanlivost Mělké zubové drážky - Vysoká stabilita a přesnost řezu 3/4 x x /4 x /2 x x x.063 M-42 Tvar zubů Palce MM 19 x x x x x x /3 TUFF TOOTH 3/4 4/6 Extra široký rozvod zubů zabraňující sevření pásu 6/8 5/8 VARI-TOOTH 6/10 8/12 10/14 Vlnité Hákový 3 LENOX DIEMASTER 2 Pás vyvinutý pro řezání na malých pilách a tvarové řezání Vyvinuto k řezání vysokou rychlostí - Až dvakrát vyšší rychlost než uhlíkový pilový pás Všestranné použití při ručním posuvu Tvar zubů Palce MM 6/10 8/12 1/4 x.025 1/4 x.035 3/8 x.025 3/8 x.035 1/2 x.020 1/2 x.025 1/2 x x x x x x x x 0.90 M-42 ostří zubů z materiálu Matrix VARI-TOOTH 10/14 14/18 10 Zvýšená životnost pilového pásu - Desetkrát delší životnost než uhlíkové pilové pásy Standardní Hákový 4 6

9 WOODMASTER WOOD CUTTING SOLUTIONS

10 WOODMASTER C Carbon Steel Blades For Reliable Performance Delivers straight cuts at high band speeds Engineered for demanding saw mill and resaw applications BLADES LAST LONGER AND WEAR EVENLY One piece carbon steel construction with induction hardened tooth tips Faster cutting and increased productivity Improved beam strength for high feed rates WIDTH x THICKNESS KERF TOOTH SPACING 1/2 3/4 7/8 1 INCHES MM INCHES TPI x x x x /4 x x /4 x x /2 x x x x x x = NEW SPECS WOODMASTER B Precision Engineered Bi-Metal Blades CUTS FASTER AND LONGER THAN ONE-PIECE CARBON STEEL BLADES Two-piece steel construction provides excellent blade life Increased heat and wear resistance Cobalt rich, high-speed steel tooth tips Increased beam strength for longer fatigue life Durable spring steel backing material DELIVERS CONSISTENT, RELIABLE PERFORMANCE WIDTH x thickness KERF TOOTH SPACING 1/2 3/4 7/ /4 VARI- TOOTH INCHES MM INCHES TPI /1.3 1 x x /4 x x /4 x x /2 x x x x x x x x x x Customer Service

11 WOODMASTER WOODMASTER CT Carbide Tipped Blades For Optimum Performance SMOOTH, PRECISE FINISH Precision ground carbide tooth tips deliver the straightest cuts ENGINEERED FOR EXTENDED LIFE AND OPTIMAL SPEED Effectively cuts exotic or difficult to machine wood IDEAL FOR SPECIALTY WOOD APPLICATIONS Designed to cut moulding, hardwood flooring, wood siding, paneling and other millwork applications EXTREME CUTTING RATES. LONGER BLADE LIFE. MAXIMum PRODUCTIVITY. WIDTH x THICKNESS KERF TOOTH SPACING 1/2 3/4 VARI- TOOTH INCHES MM INCHES TPI /1 1 x x x x x x x x x x = NEW SPECS CHIPSWEEP Carbon Steel Blades With Proprietary Tooth Geometry MINIMIZES DUST ON SAWN BOARDS Unique tooth design reduces or eliminates secondary dedusting operations CUTS STRAIGHTER AND LASTS LONGER AT HIGHER FEED RATES Exceptional results in frozen wood EXTREMELY VERSATILE Used to cut cants, dry boards, soft and hard woods WIDTH x THICKNESS KERF TOOTH SPACING 3/4 INCHES MM INCHES TPI x x /4 x x lenoxtools.com

12 WOODMASTER PALLETMASTER C Low Cost, Carbon Pallet Dismantling Blade VARI-TOOTH design improves blade life and reduces vibration Cuts are straighter and require less force ONE PIeCE STEEL CONSTRUCTION CUTS THROUGH NAILS Excellent fatigue life and extreme durability HARDENED TOOTH TIPS SURVIVE AGGRESSIVE APPLICATIONS WIDTH x THICKNESS VARI-TOOTH INCHES MM TPI 5/8 1-1/4 x x 1.07 PALLETMASTER B High-Performance, Bi-Metal Pallet Dismantling Blade BI-METAL CONSTRUCTION DELIVERS BETTER WEAR AND HIGHER HEAT RESISTANCE Significantly outperforms traditional carbon steel blades VARI-TOOTH design EXTENDS BLADE LIFE AND REDUCES VIBRATION Longer life against hardened nails and screws FEWER BLADE CHANGES, HIGHER PRODUCTIVITY Dismantle more pallets in less time to maximize efficiencies WIDTH x THICKNESS VARI-TOOTH INCHES MM TPI 5/8 1-1/4 x x 1.07 Pallet dismantling recip Blades High-Performance Cutting For Pallet Refurbishing Engineered for strength Specially treated to enhance performance and withstand nail strikes to keep cutting fast Long Cutting life Patented TUFF TOOTH design and a rounded nose provide long blade life and enable easy access in tight spots length x width x Thickness 250-pack tpi in MM PROd No DESC application 10 8 x 3/4 x x 19 x RPC Dismantling Pallets x 3/4 x x 19 x RPC TENSION METER ENABLES YOU TO CUT LONGER AND STRAIGHTER Properly tensioned band saw blades perform better REDUCE BLADE BREAKAGE Monitor and adjust band tension before it is too late DURABLE AND EASY TO USE Lightweight cast aluminum meter with an easy to read gauge Customer Service: Technical Support: custserv@lenoxtools.com EDP Chestnut Street East Longmeadow, MA USA 1/2009 LENOX

13 CLASSIC PRO Nejdokonalejší víceúčelový pilový pás pro produktivní řezání

14 lenox CLASSIC pro Nejdokonalejší víceúčelový pilový pás pro produktivní řezání VÝJIMEČNÁ ŽIVOTNOST PILOVÉHO PÁSU Patentově chráněná ocel zvyšuje odolnost proti únavě materiálu a minimalizuje lámavost pásu Robustní ostří M42 z rychlořezné zajišťuje vynikající odolnost proti tepelnému a mechanickému opotřebení MIMOŘÁDNĚ VŠESTRANNÉ POUŽITÍ Řeže široké spektrum kovů od nelegovaných uhlíkových ocelí až po vysoce odolné slitiny Zdokonalená konstrukce umožňuje produktivní řezání plných materiálů a profilů Pozitivní úhel zubů zlepšuje pronikání pily do materiálu při nižší síle posuvu STABILNÍ VÝKONNOST PŘI KAŽDÉM ŘEZU.Jedinečná geometrie a rozvod zubů značně snižují hladinu hluku a vibrace již od prvního řezu Hladký a rovný řez jak při opakovaném řezání dílů tak při řezání dílů rozmanitých tvarů VÝBĚR BIMETALOVÝCH ZUBŮ 1. Určete rozměry a tvar materiálu k řezání 2. Vyberte tabulku, která se má použít (plný materiál nebo trubky/profily) 3. Pod rozměrem material zjistěte počet zubů na palec (TPI) PLNÝ MATERIÁL: KRUHOVÉ, ČTYŘHRANNÉ A PLOCHÉ TYČE Šířka nebo průměr řezu mm < palce < /3 TPI TRUBKY/PROFILY 5/8 TPI 4/6 TPI 3/4 TPI tloušťka stěny (T) T T T Šířka nebo průměr řezu mm < palce < /3 TPI ŠÍŘKA x TLOUŠT KA TPI MM PALCE 2/3 3/4 4/6 5/8 27 x x x /4 x x /2 x x x x x.063 Aplikace Uhlíkové Legované Oceli na výrobu forem Hliník a neželezné kovy Nerezové Nástrojové Konstrukční 5/8 TPI 4/6 TPI MIMOŘÁDNĚ VŠESTRANNÉ POUŽITÍ 3/4 TPI = Extrémně zesílený rozvod zubů zabraňující sevření pásu Nejdokonalejší víceúčelový pilový pás pro produktivní řezání

15 classic pro TM versus KONKURENČNÍ PILOVÉ PÁSY Výsledky testu pro 27 x 0.90 mm (1" x.035") 3/4TPI Průměrný počet řezů řezů 88 db LENOX provedl o 33% více řezů než nejlepší konkurent a řezal tišeji 346 řezů 287 řezů 94 db 92 db LENOX Classic Pro TM Konkurent A Konkurent B Decibely (db) *db = průměrné maximální hladiny hluku po počátečním řezu každého pásu Parametry interního testu Hydromechanická pila S-20A / chlazení emulzí s poměrem ředění 10:1 Řezání dvou kruhových tyčí 100 mm/4" AISI 4340 (nízko legovaná ocel) Rychlost pásu 52 m/170 ft./min, řezná produktivita 44,5 cm 2 /6,9 in 2 /min Výsledky mohou být proměnlivé v závislosti na řezných podmínkách a na očekávání uživatele. Obraťte se na Technickou podporu zákazníků LENOX s dotazem na doporučení pro vaši aplikaci. Technická podpora zákazníků tel.: +31 (0) Technická podpora zákazníků fax.: +31 (0) Technická podpora zákazníků bandsaw@lenoxtools.eu B45035 Newell Tools Netherlands BV Grasbeemd DG Helmond Nizozemsko

16 lenox CLASSIC pro Nejdokonalejší víceúčelový pilový pás pro produktivní řezání VÝJIMEČNÁ ŽIVOTNOST PILOVÉHO PÁSU Patentově chráněná ocel zvyšuje odolnost proti únavě materiálu a minimalizuje lámavost pásu Robustní ostří M42 z rychlořezné zajišťuje vynikající odolnost proti tepelnému a mechanickému opotřebení MIMOŘÁDNĚ VŠESTRANNÉ POUŽITÍ Řeže široké spektrum kovů od nelegovaných uhlíkových ocelí až po vysoce odolné slitiny Zdokonalená konstrukce umožňuje produktivní řezání plných materiálů a profilů Pozitivní úhel zubů zlepšuje pronikání pily do materiálu při nižší síle posuvu STABILNÍ VÝKONNOST PŘI KAŽDÉM ŘEZU.Jedinečná geometrie a rozvod zubů značně snižují hladinu hluku a vibrace již od prvního řezu Hladký a rovný řez jak při opakovaném řezání dílů tak při řezání dílů rozmanitých tvarů ŠÍŘKA x TLOUŠT KA TPI MM IN 2/3 3/4 4/6 5/8 27 x x x /4 x x /2 x x x x x.063 Aplikace Uhlíkové Legované Oceli na výrobu forem Hliník a neželezné kovy Nerezové Nástrojové Konstrukční = Extrémně zesílený rozvod zubů zabraňující sevření pásu MIMOŘÁDNĚ VŠESTRANNÉ POUŽITÍ

17 lenox CLASSIC Nejdokonalejší víceúčelový pilový pás VYVINUTÝ PRO DLOUHOU ŽIVOTNOST S UNIVERZÁLNÍM POUŽITÍM PŘI ŘEZNÝCH APLIKACÍCH Patentovaná konstrukce zubu Tuff Tooth omezuje vylamování zubů Ostří M-42 z rychlořezné pro vynikající odolnost proti tepelnému a mechanickému opotřebení TVAR ZUBŮ ŠÍŘKA x TLOUŠT KA TUFF Tooth TPI VARI-Tooth TPI WAVY TPI MM IN 4/6 6/8 5/8 6/10 8/12 10/ x /4 x x x x /4 x.042 HOOK TPI Aplikace Hliník a neželezné kovy Uhlíkové Konstrukční Legované Nástrojové RYCHLOSTI PILOVÝCH PÁSŮ lenox CLASSIC a lenox CLASSIC pro Hliník a neželezné kovy MATERIÁL RYCHLOST PÁSU Typ KVALITA Feet/Min M/Min Slitiny hliníku 2024, 5052, 6061, CDA Slitiny mědi CDA Cu Ni (30%) Be Cu Slitinu bronzu Slitiny mosazi Automatové AMPCO 18 AMPCO 21 AMPCO 25 olověné bronzy hliníkové bronzy 865 manganové bronzy Mosazi - CuZn30, tombak Technická podpora zákazníků tel.: +31 (0) Technická podpora zákazníků fax.: +31 (0) Technická podpora zákazníků bandsaw@lenoxtools.eu cínové mosazi L Uhlíkové Nízko uhlíkové 1008, Středně uhlíkové Vysoce uhlíkové konstrukční Konstrukční A Manganové Oceli legované Cr a Mo 41L H Legované legované chromem legované Ni-Cr-Mo E OCEL NA VÝROBU FOREM Oceli na výrobu forem P-3 P-20 NEREZOVÁ OCEL Nástrojové Nerezové MATERIÁL RYCHLOST PÁSU Typ KVALITA Feet/Min M/Min Kalené a popuštěné nerezové Sířené nerezové , A 440C 17-4 PH 15-5 PH 420F nízko legované nástrojové L Nástrojové kalené ve vodě W Nástrojové pro práci za studena D Nástrojové kalené na vzduchu Nástrojové pro práci za tepla Nástrojové kalené v oleji Rychlořezné nástrojové Nástrojové odolné nárazovým a tepelným šokům A-2 A-6 A-10 H-13 H-25 O-1 O-2 M-2, M-10 M-4, M-42 T-1 T-15 S-1 S-5, S B45024 Newell Tools Netherlands BV Grasbeemd DG Helmond Nizozemsko

18 TRI-TECH CT TM SPECIÁLNĚ BROUŠENÉ KARBIDOVÉ ZUBY NA OBTÍŽNĚ DĚLITELNÉ MATERIÁLY ROVNÝ ŘEZ BEZ SEVŘENÍ PILOVÉHO PÁSU PRODLOUŽENÁ ŽIVOTNOST PILOVÉHO PÁSU EXTRÉMNÍ UNIVERZÁLNOST

19 TM TRI-TECH CT SPECIÁLNĚ BROUŠENÝ KARBIDOVÝ PILOVÝ PÁS NA OBTÍŽNĚ DĚLITELNÉ KOVY VÝSLEDKY ZKOUŠEK ŘEZÁNÍ NEREZOVÁ OCEL* Pohled shora: tři zuby, speciálně broušený tvar ROVNÝ ŘEZ BEZ SEVŘENÍ PILOVÉHO PÁSU. Speciálně broušený tvar eliminuje případy sevření listu u kovů s vysokým pnutím. Široká řezná spára umožňuje zapichovací řezání. PRODLOUŽENÁ ŽIVOTNOST PILOVÉHO PÁSU Hroty z jakostního karbidu jsou přesně broušené pro efektivní řezání. Vysoce kvalitní ocel minimalizuje vznik prasklin tělesa. Optimalizovaná tvorba třísek zajistí stabilní pohyb pilového pásu skrz obrobek. EXTRÉMNÍ UNIVERZÁLNOST Na řezání široké škály materiálů od vysoce pevných až po slitiny na bázi niklu. Pozitivní úhel zubů zajišťuje pevnost a trvanlivost řezné hrany. měřeno v nařezaných čtverečných palcích Značka LENOX nařezala o 50% více materiálu než hlavní konkurenční značka (měřeno v nařezaných metrech čtverečných) 2,76 m 2 4,13 m 2 TM Konkurenční pilový pás LENOX TRI-TECH CT 54mm x 1.60mm x1.4/2.0 54mm x 1.60mm x1.4/1.8 Výsledky jsou založeny na interních laboratorních zkouškách: Pila Behringer 430, řezání 15.2cm kulatin, - 214cm2/řez Rychlost pilového pásu 49m/min, rychlost posuvu 43.2cm2/min Výsledky se mohou lišit v závislosti na podmínkách řezání a očekáváních uživatele. Ohledně doporučení týkajících se vašich aplikací se spojte s oddělením technické podpory společnosti LENOX. ŠÍŘKA x TLOUŠŤKA POČET ZUBŮ NA PALEC MM PALCE 0.6/ / / / / x /4 x x /2 x x x x /8 x x x.063 POUŽITÍ * X5CrNiCuNb16.4, , 630/ASTM A564, Z6CNU17-04, S17400, SUS630, 17-4PH Slitiny na bázi niklu (Inconel ) Vysoce legované slitiny na bázi železa Titanové slitiny Slitiny s vysokým obsahem chrómu Nerezová ocel Oceli na výrobu forem a nástrojů Hliník/barevné kovy Grasbeemd 6, 5705 DG-Helmond, Netherlands Tel. +31(0) lenox.bandsaw@newellco.com

20 Lenox Q Performance Solution QXP A QGT NOVÁ Q-TECHNOLOGIE PRO DLOUHOU ŽIVOTNOST PILOVÝCH PÁSŮ PRO DLOUHOU ŽIVOTNOST PILOVÝCH PÁSŮ Perfomance Solution Q PERFORMANCE Prodloužení životnosti o více než 60 %! 1028 řezů 1692 řezů Interní zkušební data. Průměrný počet řezů na jeden pilový pás při řezání kulatiny 100 mm z legované 4340

21 Qg t Dlouhá životnost pilového pásu při řezání tvrdých materiálů DLOUHÁ ŽIVOTNOST. ROVNÝ ŘEZ Na materiály se střední až obtížnou obrobitelností Vlastní receptura na výrobu zajišťuje zvýšenou odolnost proti únavě materiálu OPTIMÁLNÍ TVORBA TŘÍSEK U SAMOKALITELNÝCH MATERIÁLŮ Speciální nastavení a profil zubů MAXIMÁLNÍ PEVNOST PÁSU PRO ROVNĚJŠÍ ŘEZÁNÍ Upravená konstrukce zubové mezery ŠÍŘKA x TLOUŠŤKA POČET ZUBŮ NA PALEC MM PALCE 1.0/1.3 2/3 3/4 4/6 34 x /4 x 0, x /2 x 0, x x 0, x /8 x 0, x x 0,063 POUŽITÍ Oceli na výrobu forem Slitiny na bázi niklu (Inconel ) Nerezové Nástrojové Titanové slitiny Qx p Dlouhá životnost pilového pásu při vysokých řezných rychlostech DLOUHÁ ŽIVOTNOST. RYCHLÝ ŘEZ Na materiály se snadnou až střední obrobitelností Vlastní receptura na výrobu zajišťuje zvýšenou odolnost proti únavě materiálu SNADNĚJŠÍ PRŮNIK S MENŠÍ POSUVNOU SILOU Extrémně pozitivní tvar zubů VYŠŠÍ RYCHLOSTI ŘEZÁNÍ Hluboká zubová mezera ŠÍŘKA x TLOUŠŤKA POČET ZUBŮ NA PALEC MM PALCE 2/3 3/4 4/6 5/8 27 x x 0, x /4 x 0, x /2 x 0,050 POUŽITÍ Hliník/barevné kovy Oceli na výrobu forem Uhlíkové Nerezové Legované Nástrojové Ložiskové Silnostěnné trubky 54 x x 0,063 Grasbeemd DG Helmond Netherlands - Tel. +31 (0) lenox.bandsaw@newellco.com
