Řada WaveMill WEX. Jemný řez Vysoce výkonné frézovací nástroje CZ-64 ROZŠÍŘENÍ PROGRAMU

Rozměr: px

Začít zobrazení ze stránky:

Download "Řada WaveMill WEX. Jemný řez Vysoce výkonné frézovací nástroje CZ-64 ROZŠÍŘENÍ PROGRAMU"

Marian Jaroš
před 8 lety
Počet zobrazení:

1 NOVINKY NÁSTROJŮ CZ-64 Jemný řez Vysoce výkonné frézovací nástroje Řada WaveMill WEX ROZŠÍŘENÍ PROGRAMU Široký rozsah použití Nově navržené těleso frézy Přesné VBD pro správný rozměr Nové kvality pro zlepšení produktivity

Široký rozsah použití Nově navržené těleso frézy Přesné

2 Nová fréza Wavemill Typ WEX Široký rozsah použití Základní charakteristiky Přesná VBD se silnou řeznou hranou a nízkou řeznou silou Řezná hrana tvaru vlny snižuje řeznou sílu - zlepšuje pevnost břitu Velmi kvalitní jakost povrchu díky úzké toleranci řezné hrany Jemné obrábění i při hlubokém drážkování Vhodná pro méně tuhé stroje. Široký výběr VBD 3 typy utvařečů ( Typy, L, G, H ) 5 nových frézovacích kvalit pro široký výběr použití Široký Vlnkový tvar řezné hrany Velký úhel Tlustý Povlak Aurora DLC (uhlík jako diamant ) proti vzniku nárůstků při obrábění hliníku. Zvětšený otvor pro šroub Vysoce přesná zakřivená řezná hrana Odolné těleso Zvláštní úprava povrchu zlepšuje odolnost proti korozi a poškrábání. Zvětšený šroub zlepšuje způsob upnutí a životnost. Otvory vnitřního chlazení Zlepšuje odvod třísky, vhodný pro vzduch nebo emulzi Nový povlakovaný druh pro Ocel Otěrová odolnost Dobrá Nový povlakovaný druh pro Litinu Otěrová odolnost Dobrá Zlatá barva 100 AC230 ACZ330 Odolnost proti vylamování břitu AC211 Odolnost proti vylamování břitu Měděná barva Měděná barva Zlatá barva ACZ350 Dobrá Měděná barva ACZ310 Dobrá Ocel (P), nerez. oceli (M) P 01 P 10 P 20 P 30 P 40 (M 10) (M 20) (M 30) (M 40) 100 Běžné až vysokorychl. obrábění s chlazením Základní druh pro ocel Velmi houževnatý druh pro ocel Litina (K) (GG, GGG) K 01 K 10 K 20 K 30 K 40 Běžné obrábění Běžné a těžké obrábění 2 Druh 100 Druh Charakteristika Použití Vynikající odolnost proti opotřebení a trhlinám z tepelného pnuti s novým CVD povlakem, který obsahuje jemnozrnou vrstvu na bázi Ti. Výborné vyvážení odolnosti proti opotřebení a proti vylamování břitu dané použitím povlaku PVD legovaného Cr a houževnatého karbidového substrátu. Vynikající houževnatost dosažená použitím nového povlaku PVD legovaného Cr a extrémně houževnatého karbidového substrátu. Charakteristika Použití Vynikající odolnost proti opotřebení dosažená povlakem z jemnozrné vrstvy na bázi Ti. Vynikající houževnatost daná jemnozrnným karbidovým substrátem. Lepší tvrdost a odolnost proti oxidaci daná novým PVD povlakem legovaným Cr.

Široký výběr VBD 3 typy utvařečů ( Typy, L, G, H ) 5 nových frézovacích kvalit pro široký výběr použití Široký Vlnkový tvar řezné hrany Velký úhel Tlustý Povlak Aurora DLC (uhlík jako diamant ) proti

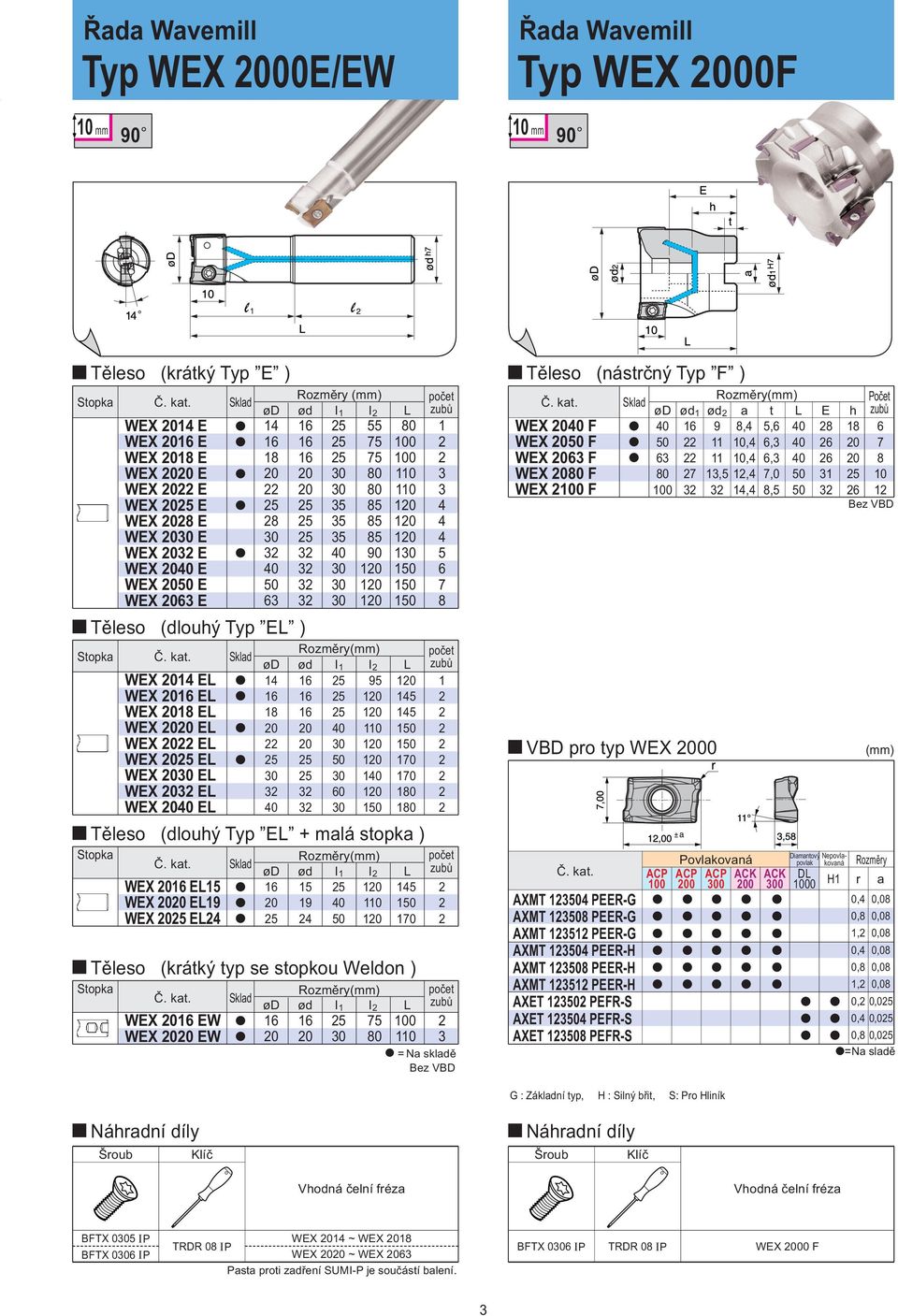

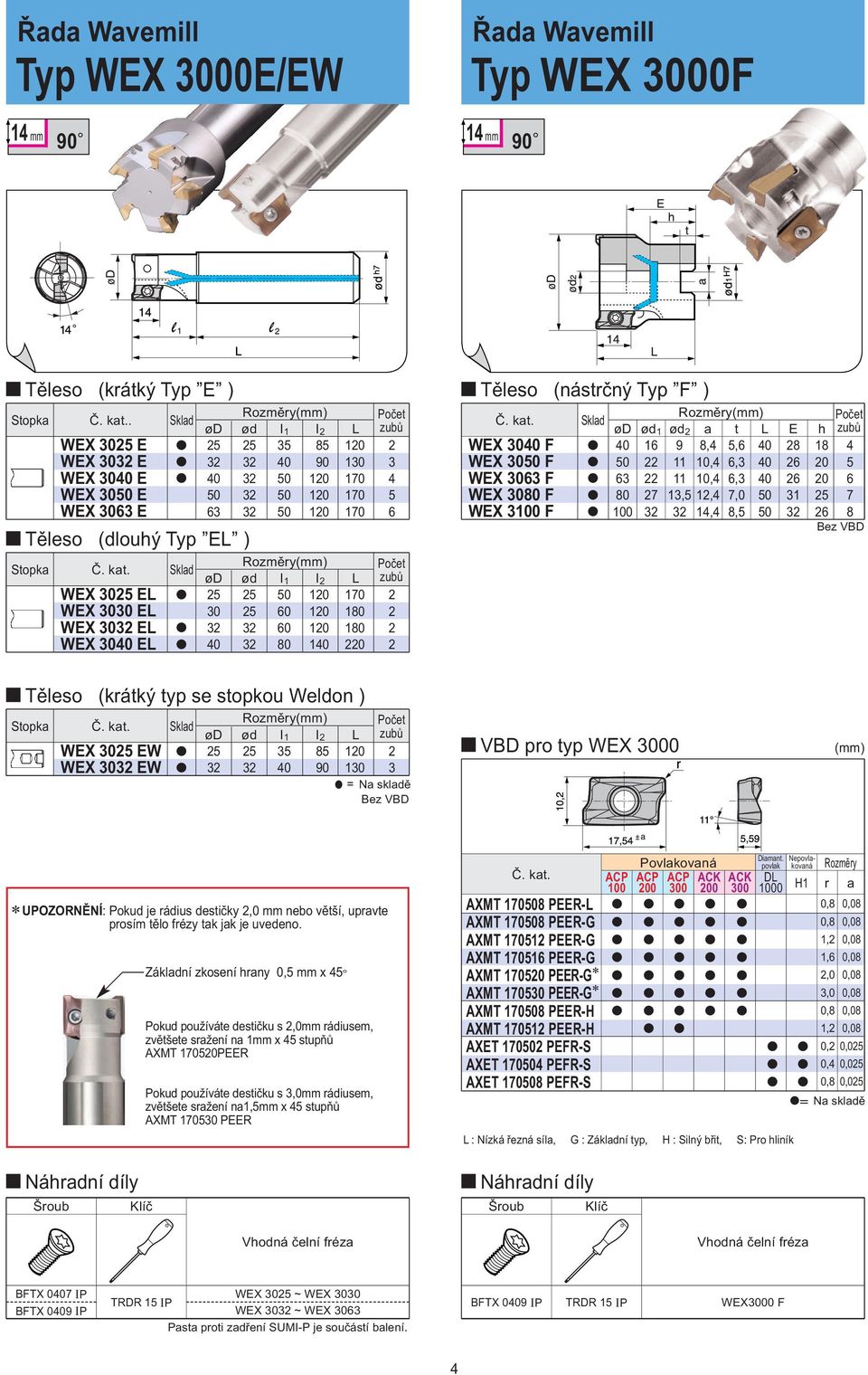

3 Řada Wavemill Typ WEX 0E/EW Řada Wavemill Typ WEX 0F 10 mm 10 mm Těleso (krátký Typ E ) WEX 2014 E WEX 2016 E WEX 2018 E WEX 2020 E WEX 2022 E WEX 2025 E WEX 2028 E WEX 2030 E WEX 2032 E WEX 2040 E WEX 2050 E WEX 2063 E Těleso (dlouhý Typ EL ) Stopka Stopka WEX 2014 EL WEX 2016 EL WEX 2018 EL WEX 2020 EL WEX 2022 EL WEX 2025 EL WEX 2030 EL WEX 2032 EL WEX 2040 EL Rozměry (mm) počet Rozměry(mm) počet Těleso (dlouhý Typ EL + malá stopka ) WEX 2016 EL15 WEX 2020 EL19 WEX 2025 EL24 Těleso (krátký typ se stopkou Weldon ) WEX 2016 EW WEX 2020 EW Rozměry(mm) počet Rozměry(mm) počet = Na skladě Těleso (nástrčný Typ F ) Rozměry(mm) Počet ød ød 1 ød 2 a t L E h zubů WEX 2040 F ,4 5, WEX 2050 F ,4 6, WEX 2063 F ,4 6, WEX 2080 F ,5 12,4 7, WEX 2100 F ,4 8, VBD pro typ WEX 0 Č. kat. AXMT PEER-G AXMT PEER-G AXMT PEER-G AXMT PEER-H AXMT PEER-H AXMT PEER-H AXET PEFR-S AXET PEFR-S AXET PEFR-S Povlakovaná 100 Diamantový Nepovlakovaná povlak DL 1000 H1 (mm) Rozměry r a 0,4 0,08 0,4 0,08 0,2 0,025 0,4 0,025 0,8 0,025 =Na sladě G : Základní typ, H : Silný břit, S: Pro Hliník BFTX 0305 IP WEX 2014 ~ WEX 2018 TRDR 08 IP BFTX 0306 IP WEX 2020 ~ WEX 2063 Pasta proti zadření SUMI-P je součástí balení. BFTX 0306 IP TRDR 08 IP WEX 0 F 3

80 1 16 16 25 75 100 2 18 16 25 75 100 2 20 20 30 80 110 3 22 20 30 80 110 3 25 25 35 85 120 4 28 25 35 85 120 4 30 25 35 85 120 4 32 32 40 90 130 5 40 32 30 120 150 6 50 32 30 120 150 7 63 32 30 120

4 , Řada Wavemill Typ WEX 0E/EW Řada Wavemill Typ WEX 0F 14 mm 14 mm Těleso (krátký Typ E ) Stopka Č. kat.. Sklad WEX 3025 E WEX 3032 E WEX 3040 E WEX 3050 E WEX 3063 E Těleso (dlouhý Typ EL ) WEX 3025 EL WEX 3030 EL WEX 3032 EL WEX 3040 EL Rozměry(mm) Počet Rozměry(mm) Počet Těleso (nástrčný Typ F ) Rozměry(mm) Počet ød ød 1 ød 2 a t L E h zubů WEX 3040 F ,4 5, WEX 3050 F ,4 6, WEX 3063 F ,4 6, WEX 3080 F ,5 12,4 7, WEX 3100 F ,4 8, Těleso (krátký typ se stopkou Weldon ) WEX 3025 EW WEX 3032 EW Rozměry(mm) Počet = Na skladě VBD pro typ WEX 0 (mm) * UPOZORNĚNÍ: Pokud je rádius destičky 2,0 mm nebo větší, upravte prosím tělo frézy tak jak je uvedeno. Základní zkosení hrany 0,5 mm x 45 o Pokud používáte destičku s 2,0mm rádiusem, zvětšete sražení na 1mm x 45 stupňů AXMT PEER Pokud používáte destičku s 3,0mm rádiusem, zvětšete sražení na1,5mm x 45 stupňů AXMT PEER AXMT PEER-L AXMT PEER-G AXMT PEER-G AXMT AXMT PEER-G* AXMT PEER-G* AXMT PEER-H AXMT PEER-H AXET PEFR-S AXET PEFR-S AXET PEFR-S Povlakovaná 100 L : Nízká řezná síla, G : Základní typ, H : Silný břit, S: Pro hliník Č. kat. Diamant. povlak Nepovlakovaná DL 1000 H1 r Rozměry a 1,6 0,08 2,0 0,08 3,0 0,08 0,2 0,025 0,4 0,025 0,8 0,025 = Na skladě BFTX 0407 IP WEX 3025 ~ WEX 3030 TRDR 15 IP BFTX 0409 IP WEX 3032 ~ WEX 3063 Pasta proti zadření SUMI-P je součástí balení. BFTX 0409 IP TRDR 15 IP WEX0 F 4

120 170 4 50 32 50 120 170 5 63 32 50 120 170 6 Rozměry(mm) Počet 25 25 50 120 170 2 30 25 60 120 180 2 32 32 60 120 180 2 40 32 80 140 220 2 Těleso (nástrčný Typ F ) Rozměry(mm) Počet ød ød 1 ød 2 a

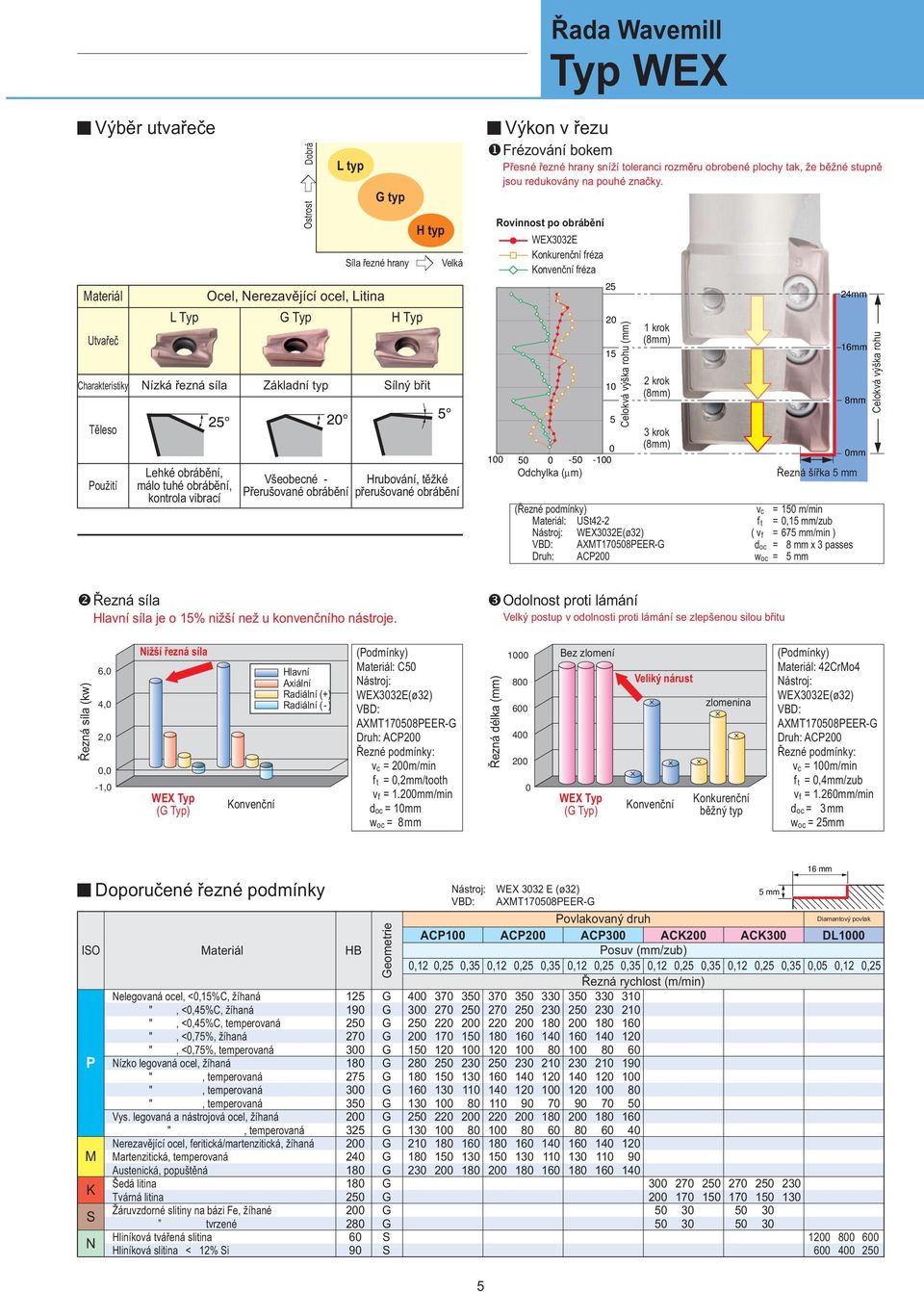

5 Řada Wavemill Typ WEX Výběr utvařeče Materiál Utvařeč Charakteristiky Těleso Použití Dobrá Ostrost L typ G typ Síla řezné hrany Ocel, Nerezavějící ocel, Litina L Typ G Typ H Typ Nízká řezná síla Základní typ Sílný břit Lehké obrábění, málo tuhé obrábění, kontrola vibrací H typ Velká Všeobecné - Hrubování, těžké Přerušované obrábění přerušované obrábění Výkon v řezu ❶Frézování bokem Přesné řezné hrany sníží toleranci rozměru obrobené plochy tak, že běžné stupně jsou redukovány na pouhé značky. Rovinnost po obrábění WEX3032E Konkurenční fréza Konvenční fréza Odchylka (μm) Celokvá výška rohu (mm) 1 krok (8mm) 2 krok (8mm) 3 krok (8mm) (Řezné podmínky) Materiál: USt42-2 Nástroj: WEX3032E(ø32) Druh: v c f t 24mm 16mm 8mm 0mm Řezná šířka 5 mm = 150 m/min = 0,15 mm/zub ( v f = 675 mm/min ) d oc = 8 mm x 3 passes w oc = 5 mm Celokvá výška rohu ❷Řezná síla Hlavní síla je o 15% nižší než u konvenčního nástroje. ❸Odolnost proti lámání Velký postup v odolnosti proti lámání se zlepšenou silou břitu Řezná síla (kw) 6,0 4,0 2,0 0,0-1,0 Nižší řezná síla WEX Typ (G Typ) Konvenční Hlavní Axiální Radiální (+) Radiální (-) (Podmínky) Materiál: C50 Nástroj: WEX3032E(ø32) Druh: v c = m/min f t = 0,2mm/tooth v f = 1.mm/min d oc = 10mm w oc = 8mm Řezná délka (mm) Bez zlomení WEX Typ (G Typ) Veliký nárust Konvenční zlomenina Konkurenční běžný typ (Podmínky) Materiál: 42CrMo4 Nástroj: WEX3032E(ø32) Druh: v c = 100m/min f t = 0,4mm/zub v f = 1.260mm/min d oc = 3mm w oc = 25mm Doporučené řezné podmínky Nástroj: WEX 3032 E (ø32) 5 mm Povlakovaný druh Diamantový povlak 100 DL1000 ISO Materiál HB Posuv (mm/zub) 0,12 0,25 0,35 0,12 0,25 0,35 0,12 0,25 0,35 0,12 0,25 0,35 0,12 0,25 0,35 0,05 0,12 0,25 Řezná rychlost (m/min) Nelegovaná ocel, <0,15%C, žíhaná 125 G ", <0,45%C, žíhaná 190 G ", <0,45%C, temperovaná 250 G ", <0,75%, žíhaná 270 G P ", <0,75%, temperovaná G Nízko legovaná ocel, žíhaná 180 G ", temperovaná 275 G ", temperovaná G ", temperovaná 350 G Vys. legovaná a nástrojová ocel, žíhaná G ", temperovaná 325 G Nerezavějící ocel, feritická/martenzitická, žíhaná G M Martenzitická, temperovaná 240 G Austenická, popuštěná 180 G Šedá litina 180 G K Tvárná litina 250 G Žáruvzdorné slitiny na bázi Fe, žíhané G S tvrzené 280 G Hliníková tvářená slitina 60 S N Hliníková slitina < 12% Si 90 S Geometrie 5 16 mm

řezné hrany sníží toleranci rozměru obrobené plochy tak, že běžné stupně jsou redukovány na pouhé značky.

6 Řada Wavemill Typ WEX Příklad použití Výroba zápustek (55NiCrMoV7, 12713) Ve srovnání s dosavdním nástrojem je dosažen nižší hluk, lepší odvod třísky a také lepší dokončení povrchu. Výroba zápustek (Nízko uhlíková ocel) Fréza WEX 2x delší životnost Snadné a stabilní obrábění při dvojitém posuvu Fréza: WEX 3080 F (ø80) Druh: v c = 75 m/min, f t = 0,19mm/ot w oc = 80 mm, d oc = 5 mm Bez chlazení Fréza: Druh: WEX 3032 E (ø32) 100 v c = 151 m/min, f t = 0,2mm/t w oc = 25 mm, d oc = 5 mm Emulze Rotor - šroubovice (X5CrNiMo ) Těleso (42CrMo4, ) Toto nepříliš tuhé nastavení vedlo k vylamování stávajících destiček, za použití WEX byla dosažena 5 minutová životnost bez jakýchkoliv známek po vylamování Dosavadní nástroj je silně poškozen, ale WEX neukazuje žádné poškození a to s 2x vyšší životností Fréza: Druh: WEX 3050 F (ø50) v c = 80 m/min, f t = 0,15mm/zub w oc = mm, d oc = 4 mm Bez chlazení Fréza: Druh: WEX 3032 E (ø32) v c = m/min, f t = 0,15mm/zub w oc = 5 mm, d oc = 10 mm x 3 cuts Bez chlazení Prodejce: (Germany) SUMITOMO ELECTRIC Hartmetall GmbH Siemensring 84, D Willich Tel. ( 02154) , FAX (02154) Info@SumitomoTool.com Internet: (Česká republika) SUMITOMO ELECTRIC Hartmetall GmbH organizační složka Vokovice, Lužná 2 / 716, Praha 6 Tel , FAX Info@SumitomoTool.com Internet: 09/08-CZ

mm Bez chlazení Fréza: Druh: WEX 3032 E (ø32) 100 v c = 151 m/min, f t = 0,2mm/t w oc = 25 mm, d oc = 5 mm Emulze Rotor - šroubovice (X5CrNiMo1712 2 1.4401) Těleso (42CrMo4, 1.
