WMT Univerzální a dobře zkonstruované. Jeden systém pro zapichování, upichování, soustružení a kopírování Systém WMT

Transkript

1 Jeden systém pro zapichování, upichování, soustružení a kopírování Systém WMT Řada břitových destiček WMT je ekonomickou a spolehlivou volbou pro všechny vaše zapichovací, upichovací, soustružnické a kopírovací aplikace. Důvěřujte systému WMT v zajištění přesné polohy břitových destiček a zajištění nejpřesnějšího obrábění s výjimečně krátkými výrobními časy a vynikající výkonností. WMT Univerzální a dobře zkonstruované Speciálně vyvinuté pro vyšší rychlosti a posuvy. Vynikající geometrie i pro nejnáročnější aplikace při hlubokém zapichování. Systém WMT umožňuje velké úběry při soustružení. Zaručují lepší jakosti obrobených povrchů a spolehlivou životnost nástroje. A4

2 Velmi dlouhá upínací část zaručuje nepřekonatelnou stabilitu při zapichování a soustružení. Výměnné zapichovací a upichovací břitové destičky navržené pro vynikající odvod třísek. Držáky nástrojů WMT Výjimečná tuhost systému a upínání. Krátké výrobní cykly a minimální otáčení revolverové hlavy. Přesná pozice břitové destičky pro precizní obrábění. Tvar s dvojitou V drážkou umožňuje obsluze snadnou výměnu a zaručuje optimální pozici břitové destičky. A5

3 WMT soustružení, zapichování, upichování a kopírování Výběr vhodného nástroje WMT Nejmodernější technologie pro soustružení v oboru Díky neporovnatelné kvalitě, hodnotě a výkonnosti si zvolte ucelenou řadu speciálně vyvinutých a spolehlivých nástrojů. pro zapichování a upichování WIDIA. Všechny nástroje, které potřebujete jsou nyní k dispozici od jednoho spolehlivého a známého dodavatele! systém se svým extrémně dlouhým upínáním a přesným uchycením břitové destičky zaručuje vyjímečně rychlé a přesné zapichování, upichování, soustružení a kopírování při použití jednoho nástroje. Jsou vhodné pro všechny obecné operace včetně mělkého i hlubokého zapichování. Využijte tohoto jednoduchého průvodce pro určení a výběr vhodného nástroje pro zapichovací nebo upichovací operace přesně podle vašich požadavků. 1 Zvolte aplikaci: Hloubku zápichu, šířku a profil. Vnitřní průměr (I.D.) Zapichování Čelní zapichování Upichování Kopírování Vnější průměr (O.D.) Zapichování Zapichování a soustružení 2 Určete materiál který bude obráběn: Každý nástroj má označení s písmenem určujícím, pro které materiály je vhodný. P M K N S H Oceli Nerezové oceli Litiny Neželezné materiály Žáruvzdorné slitiny Tvrzené materiály A6

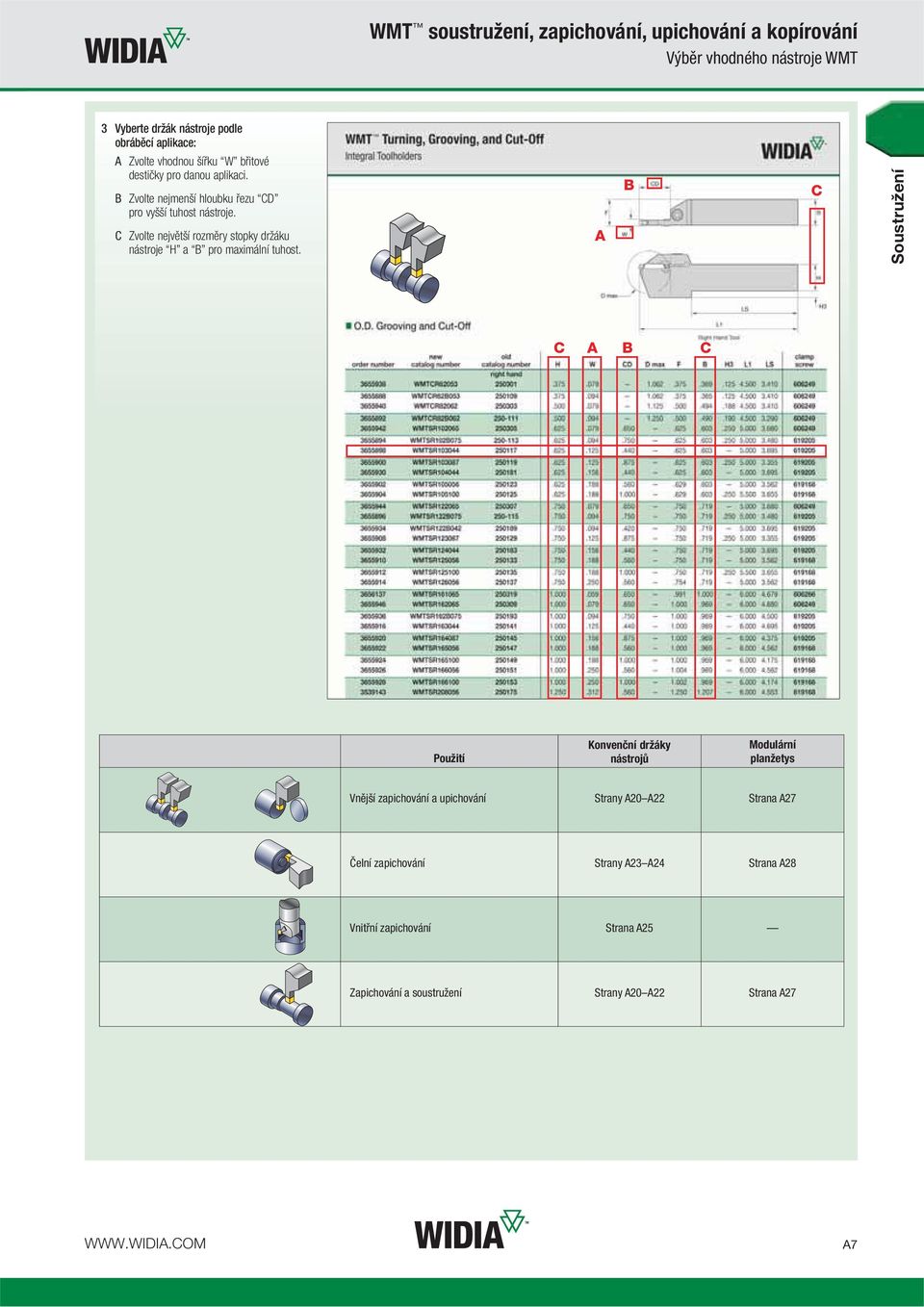

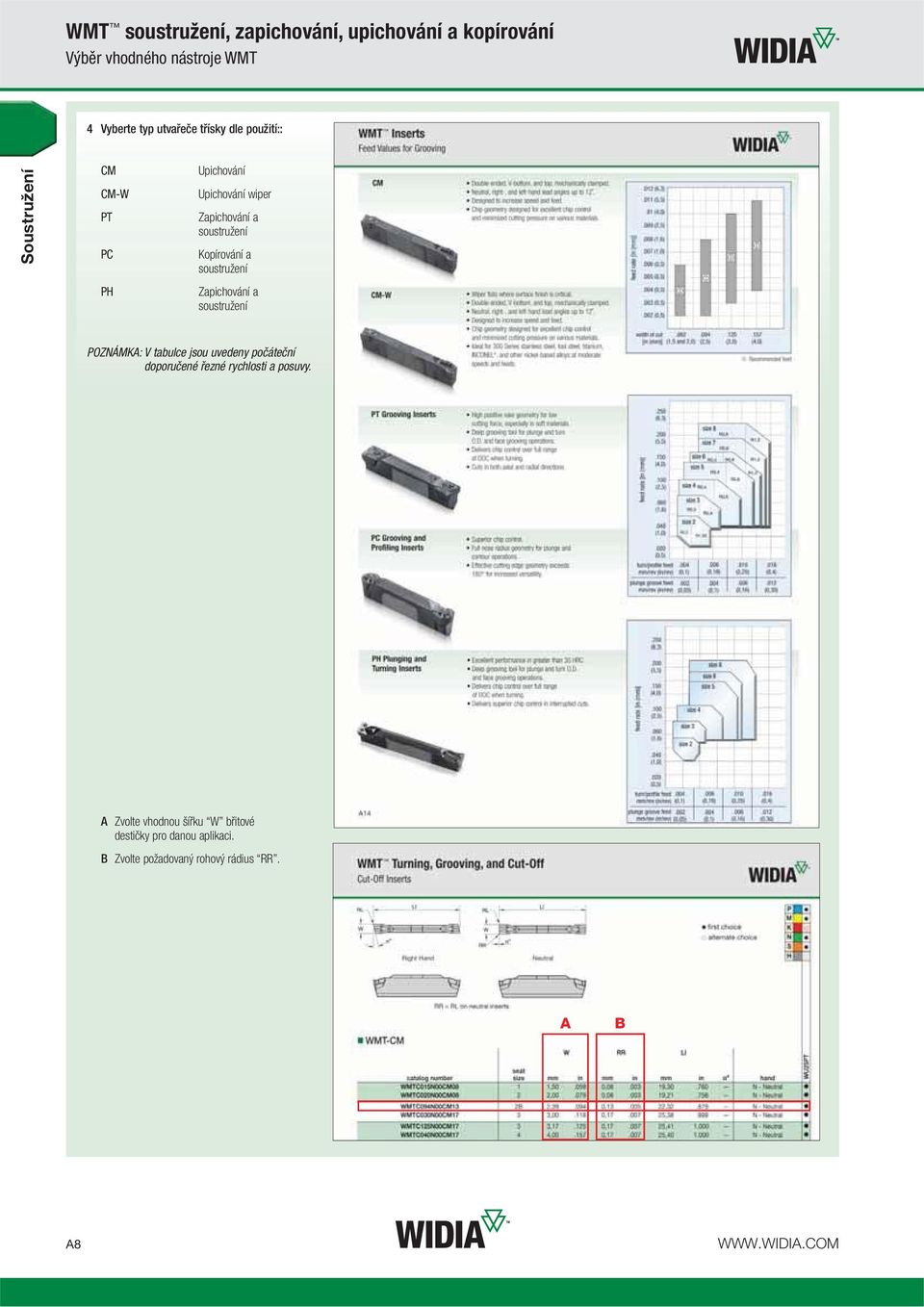

4 WMT soustružení, zapichování, upichování a kopírování Výběr vhodného nástroje WMT 3 Vyberte držák nástroje podle obráběcí aplikace: A Zvolte vhodnou šířku W břitové destičky pro danou aplikaci. B Zvolte nejmenší hloubku řezu CD pro vyšší tuhost nástroje. C Zvolte největší rozměry stopky držáku nástroje H a B pro maximální tuhost. A B C C A B C Použití Konvenční držáky nástrojů Modulární planžetys Vnější zapichování a upichování Strany A20 A22 Strana A27 Čelní zapichování Strany A23 A24 Strana A28 Vnitřní zapichování Strana A25 Zapichování a soustružení Strany A20 A22 Strana A27 A7

5 WMT soustružení, zapichování, upichování a kopírování Výběr vhodného nástroje WMT 4 Vyberte typ utvařeče třísky dle použití:: CM CM-W PT PC PH Upichování Upichování wiper Zapichování a soustružení Kopírování a soustružení Zapichování a soustružení POZNÁMKA: V tabulce jsou uvedeny počáteční doporučené řezné rychlosti a posuvy. A Zvolte vhodnou šířku W břitové destičky pro danou aplikaci. B Zvolte požadovaný rohový rádius RR. A B A8

6 WMT soustružení, zapichování, upichování a kopírování Výběr vhodného nástroje WMT 5 Vyberte sortu: Doporučené sorty Řezné podmínky Oceli Nerezové oceli Litiny Neželezné kovy Žáruvzdorné slitiny Tvrzené materiály Plynulý řez, předobrobený povrch WP10CT WU10PT WP10CT WU10PT WU10PT WU10PT Proměnná hloubka řezu, odlitky nebo výkovky WP10CT WU10PT WP10CT WP10CT WP10CT WP10CT Lehce přerušované řezy WP25CT WU25PT WP25CT WU25PT WU25PT WU25PT Těžké přerušované řezy WU25PT WU25PT WP25CT WU25PT WU25PT WU25PT POZNÁMKA: Sorty a jejich popisy naleznete na straně A10. 6 Určení řezných podmínek: A Na základě materiálové skupiny a sorty určete počáteční řeznou rychlost (vc). B Doporučená počáteční řezná rychlost je zvýrazněna tučně. POZNÁMKA: Řezné podmínky naleznete na straně A12. A B A9

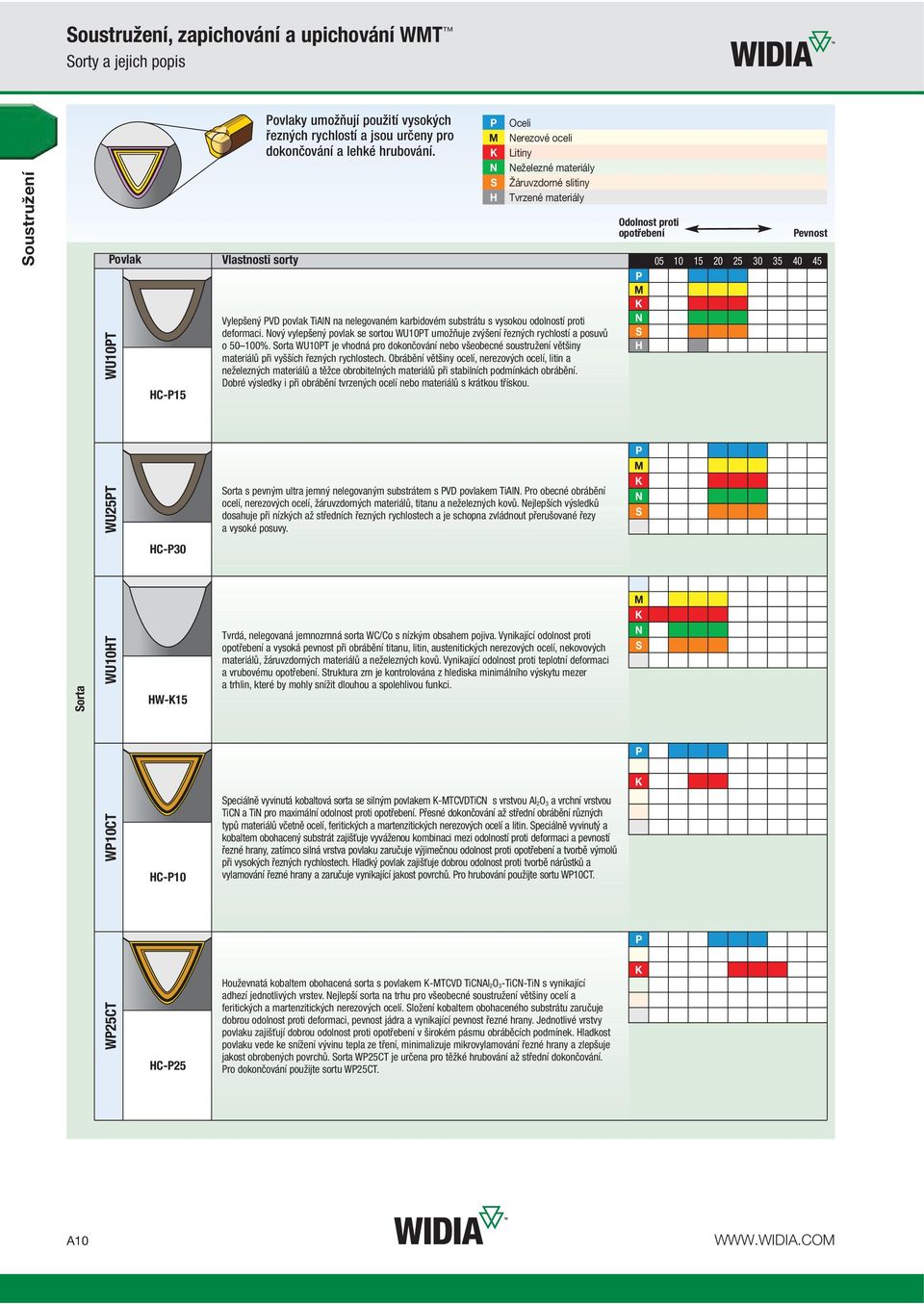

7 , zapichování a upichování WMT Sorty a jejich popis WU10PT Povlak HC-P15 Vlastnosti sorty Povlaky umožňují použití vysokých řezných rychlostí a jsou určeny pro dokončování a lehké hrubování. P M K N S H Oceli Nerezové oceli Litiny Neželezné materiály Žáruvzdorné slitiny Tvrzené materiály Vylepšený PVD povlak TiAlN na nelegovaném karbidovém substrátu s vysokou odolností proti deformaci. Nový vylepšený povlak se sortou WU10PT umožňuje zvýšení řezných rychlostí a posuvů o %. Sorta WU10PT je vhodná pro dokončování nebo všeobecné soustružení většiny materiálů při vyšších řezných rychlostech. Obrábění většiny ocelí, nerezových ocelí, litin a neželezných materiálů a těžce obrobitelných materiálů při stabilních podmínkách obrábění. Dobré výsledky i při obrábění tvrzených ocelí nebo materiálů s krátkou třískou. Odolnost proti opotřebení P M K N S H Pevnost WU25PT Sorta s pevným ultra jemný nelegovaným substrátem s PVD povlakem TiAlN. Pro obecné obrábění ocelí, nerezových ocelí, žáruvzdorných materiálů, titanu a neželezných kovů. Nejlepších výsledků dosahuje při nízkých až středních řezných rychlostech a je schopna zvládnout přerušované řezy a vysoké posuvy. P M K N S HC-P30 Sorta WU10HT HW-K15 Tvrdá, nelegovaná jemnozrnná sorta WC/Co s nízkým obsahem pojiva. Vynikající odolnost proti opotřebení a vysoká pevnost při obrábění titanu, litin, austenitických nerezových ocelí, nekovových materiálů, žáruvzdorných materiálů a neželezných kovů. Vynikající odolnost proti teplotní deformaci a vrubovému opotřebení. Struktura zrn je kontrolována z hlediska minimálního výskytu mezer a trhlin, které by mohly snížit dlouhou a spolehlivou funkci. M K N S P K WP10CT HC-P10 Speciálně vyvinutá kobaltová sorta se silným povlakem K-MTCVDTiCN s vrstvou Al2O3 a vrchní vrstvou TiCN a TiN pro maximální odolnost proti opotřebení. Přesné dokončování až střední obrábění různých typů materiálů včetně ocelí, feritických a martenzitických nerezových ocelí a litin. Speciálně vyvinutý a kobaltem obohacený substrát zajišťuje vyváženou kombinaci mezi odolností proti deformaci a pevností řezné hrany, zatímco silná vrstva povlaku zaručuje výjimečnou odolnost proti opotřebení a tvorbě výmolů při vysokých řezných rychlostech. Hladký povlak zajišťuje dobrou odolnost proti tvorbě nárůstků a vylamování řezné hrany a zaručuje vynikající jakost povrchů. Pro hrubování použijte sortu WP10CT. P WP25CT HC-P25 Houževnatá kobaltem obohacená sorta s povlakem K-MTCVD TiCNAl2O3-TiCN-TiN s vynikající adhezí jednotlivých vrstev. Nejlepší sorta na trhu pro všeobecné soustružení většiny ocelí a feritických a martenzitických nerezových ocelí. Složení kobaltem obohaceného substrátu zaručuje dobrou odolnost proti deformaci, pevnost jádra a vynikající pevnost řezné hrany. Jednotlivé vrstvy povlaku zajišťují dobrou odolnost proti opotřebení v širokém pásmu obráběcích podmínek. Hladkost povlaku vede ke snížení vývinu tepla ze tření, minimalizuje mikrovylamování řezné hrany a zlepšuje jakost obrobených povrchů. Sorta WP25CT je určena pro těžké hrubování až střední dokončování. Pro dokončování použijte sortu WP25CT. K A10

8 , zapichování a upichování WMT Systém katalogových čísel Systém značení WMT Upichování WMT C 015 N WMTC015N00CM08 00 CM 08 Nástrojový systém Upichování W v mm*10 palce*1000 Provedení břitové destičky Úhel nastavení hlavního břitu Geometrie utvařeče CM = upichování CM-W = upichování Wiper Rohový rádius v mm* 10 Zapichování WMTS205M2U02PT WMT S 205 M 2 U 02 PT Nástrojový systém Čtvercová mm*10 palce*1000 Jednotka pro měření šířky m = mm Velikost lůžka U = Lisovaná nebo P = Broušená Rohový rádius v mm*10 Geometrie utvařeče Zapichování Kopírování WMTR305M3UPC WMT R 305 M 3 U PC Nástrojový systém Plný rádius mm*10 palce*1000 Jednotka pro měření šířky m = mm Velikost lůžka U = Lisovaná nebo P = Broušená Geometrie utvařeče A11

9 , zapichování a upichování WMT Řezné rychlosti a posuvy Metrické ANSI ISO 513 VDI 3323 Materiálová skupina Řezná rychlost vc m/min min Start max min Start max min Start max min Start max min Start max WU10HT WU10PT WU25PT WP10CT WP25CT P WU10HT WU10PT WU25PT WP10CT WP25CT M WU10HT WU10PT WU25PT WP10CT WP25CT K WU10HT WU10PT WU25PT WP10CT WP25CT N WU10HT WU10PT WU25PT WP10CT WP25CT S A12

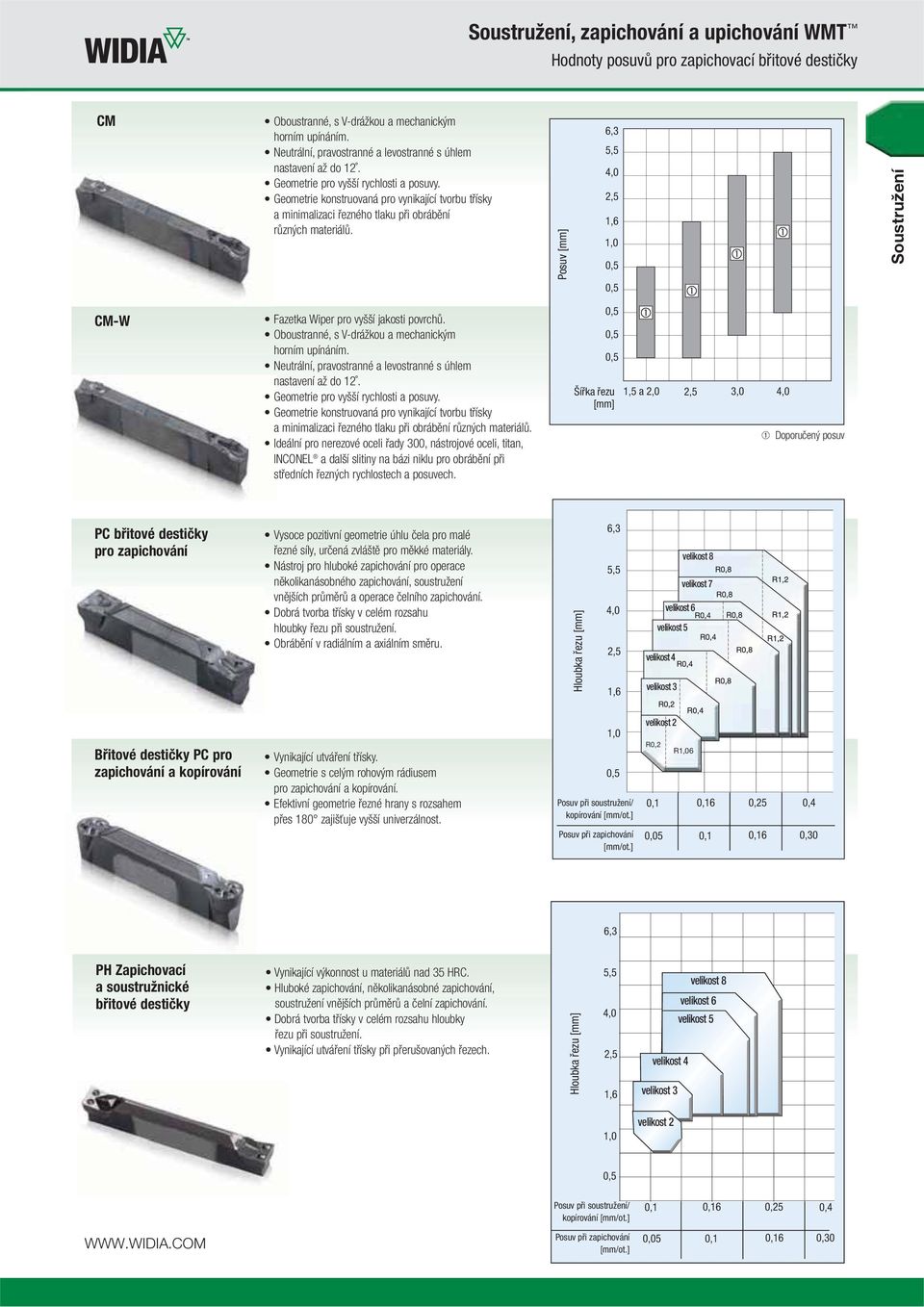

10 , zapichování a upichování WMT Hodnoty posuvů pro zapichovací břitové destičky CM Oboustranné, s V-drážkou a mechanickým horním upínáním. Neutrální, pravostranné a levostranné s úhlem nastavení až do 12. Geometrie pro vyšší rychlosti a posuvy. Geometrie konstruovaná pro vynikající tvorbu třísky a minimalizaci řezného tlaku při obrábění různých materiálů. Posuv [mm] 6,3 5,5 4,0 2,5 1,6 1,0 0,5 0,5 CM-W Fazetka Wiper pro vyšší jakosti povrchů. Oboustranné, s V-drážkou a mechanickým horním upínáním. Neutrální, pravostranné a levostranné s úhlem nastavení až do 12. Geometrie pro vyšší rychlosti a posuvy. Geometrie konstruovaná pro vynikající tvorbu třísky a minimalizaci řezného tlaku při obrábění různých materiálů. Ideální pro nerezové oceli řady 300, nástrojové oceli, titan, INCONEL a další slitiny na bázi niklu pro obrábění při středních řezných rychlostech a posuvech. 0,5 0,5 0,5 Šířka řezu [mm] 1,5 a 2,0 2,5 3,0 4,0 ➀ Doporučený posuv PC břitové destičky pro zapichování Vysoce pozitivní geometrie úhlu čela pro malé řezné síly, určená zvláště pro měkké materiály. Nástroj pro hluboké zapichování pro operace několikanásobného zapichování, soustružení vnějších průměrů a operace čelního zapichování. Dobrá tvorba třísky v celém rozsahu hloubky řezu při soustružení. Obrábění v radiálním a axiálním směru. Hloubka řezu [mm] 6,3 5,5 4,0 2,5 1, Břitové destičky PC pro zapichování a kopírování Vynikající utváření třísky. Geometrie s celým rohovým rádiusem pro zapichování a kopírování. Efektivní geometrie řezné hrany s rozsahem přes 180 zajišťuje vyšší univerzálnost. 1,0 0,5 Posuv při soustružení/ kopírování [mm/ot.] Posuv při zapichování [mm/ot.] 2 R0,2 R1,06 0,1 0,16 0,25 0,4 0,05 0,1 0,16 0,30 6,3 PH Zapichovací a soustružnické břitové destičky Vynikající výkonnost u materiálů nad 35 HRC. Hluboké zapichování, několikanásobné zapichování, soustružení vnějších průměrů a čelní zapichování. Dobrá tvorba třísky v celém rozsahu hloubky řezu při soustružení. Vynikající utváření třísky při přerušovaných řezech. Hloubka řezu [mm] 5,5 4,0 2,5 1, ,0 2 0,5 Posuv při soustružení/ kopírování [mm/ot.] Posuv při zapichování [mm/ot.] 0,1 0,16 0,25 0,4 0,05 0,1 0,16 0,30

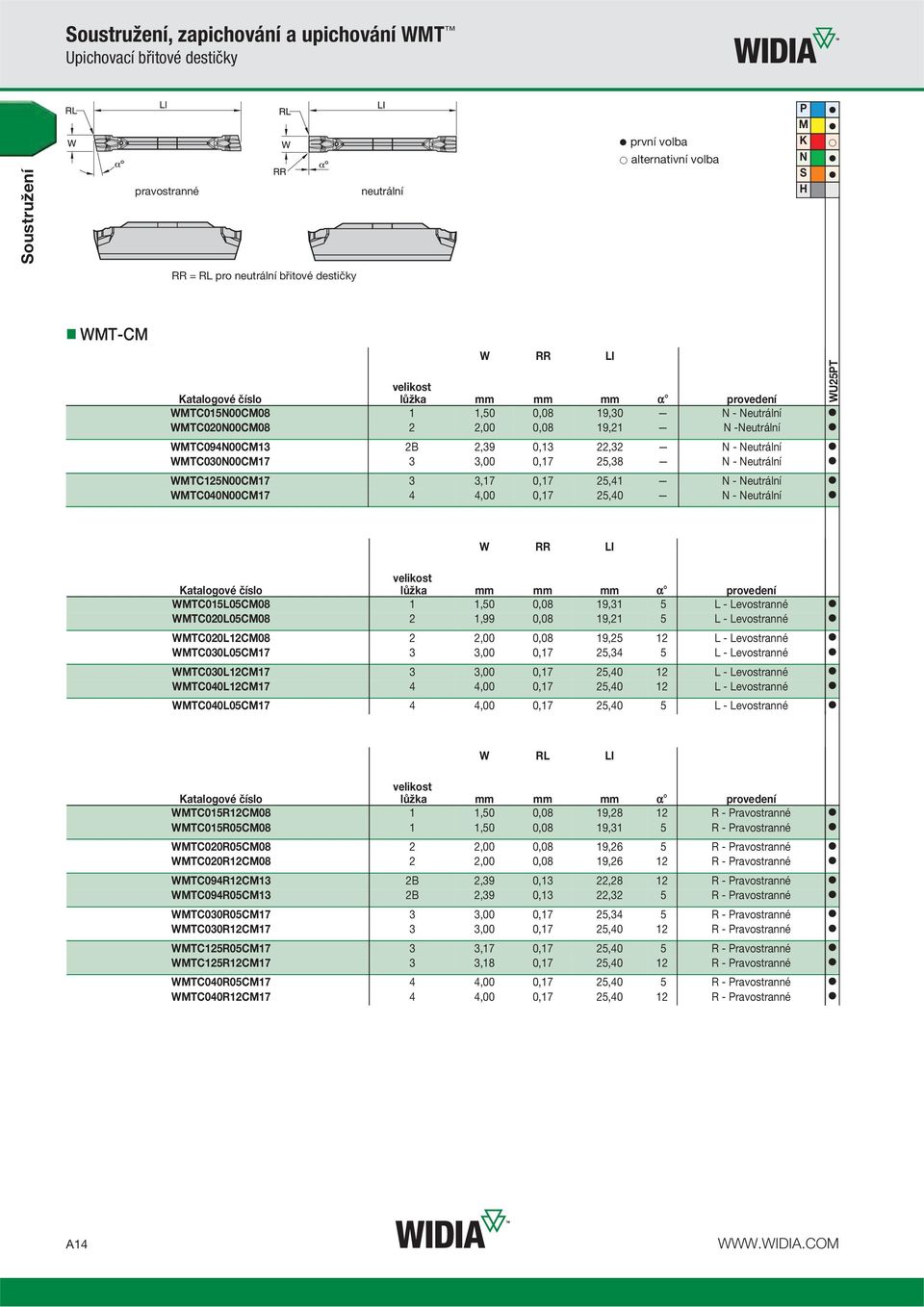

11 , zapichování a upichování WMT Upichovací břitové destičky pravostranné neutrální první volba alternativní volba P M K N S H RR = RL pro neutrální břitové destičky WMT-CM W RR LI lůžka mm mm mm α provedení WMTC015N00CM08 1 1,50 0,08 19,30 N - Neutrální WMTC020N00CM08 2 2,00 0,08 19,21 N -Neutrální WMTC094N00CM13 2B 2,39 0,13 22,32 N - Neutrální WMTC030N00CM17 3 3,00 0,17 25,38 N - Neutrální WMTC125N00CM17 3 3,17 0,17 25,41 N - Neutrální WMTC040N00CM17 4 4,00 0,17 25,40 N - Neutrální WU25PT W RR LI lůžka mm mm mm α provedení WMTC015L05CM08 1 1,50 0,08 19,31 5 L - Levostranné WMTC020L05CM08 2 1,99 0,08 19,21 5 L - Levostranné WMTC020L12CM08 2 2,00 0,08 19,25 12 L - Levostranné WMTC030L05CM17 3 3,00 0,17 25,34 5 L - Levostranné WMTC030L12CM17 3 3,00 0,17 25,40 12 L - Levostranné WMTC040L12CM17 4 4,00 0,17 25,40 12 L - Levostranné WMTC040L05CM17 4 4,00 0,17 25,40 5 L - Levostranné W RL LI lůžka mm mm mm α provedení WMTC015R12CM08 1 1,50 0,08 19,28 12 R - Pravostranné WMTC015R05CM08 1 1,50 0,08 19,31 5 R - Pravostranné WMTC020R05CM08 2 2,00 0,08 19,26 5 R - Pravostranné WMTC020R12CM08 2 2,00 0,08 19,26 12 R - Pravostranné WMTC094R12CM13 2B 2,39 0,13 22,28 12 R - Pravostranné WMTC094R05CM13 2B 2,39 0,13 22,32 5 R - Pravostranné WMTC030R05CM17 3 3,00 0,17 25,34 5 R - Pravostranné WMTC030R12CM17 3 3,00 0,17 25,40 12 R - Pravostranné WMTC125R05CM17 3 3,17 0,17 25,40 5 R - Pravostranné WMTC125R12CM17 3 3,18 0,17 25,40 12 R - Pravostranné WMTC040R05CM17 4 4,00 0,17 25,40 5 R - Pravostranné WMTC040R12CM17 4 4,00 0,17 25,40 12 R - Pravostranné A14

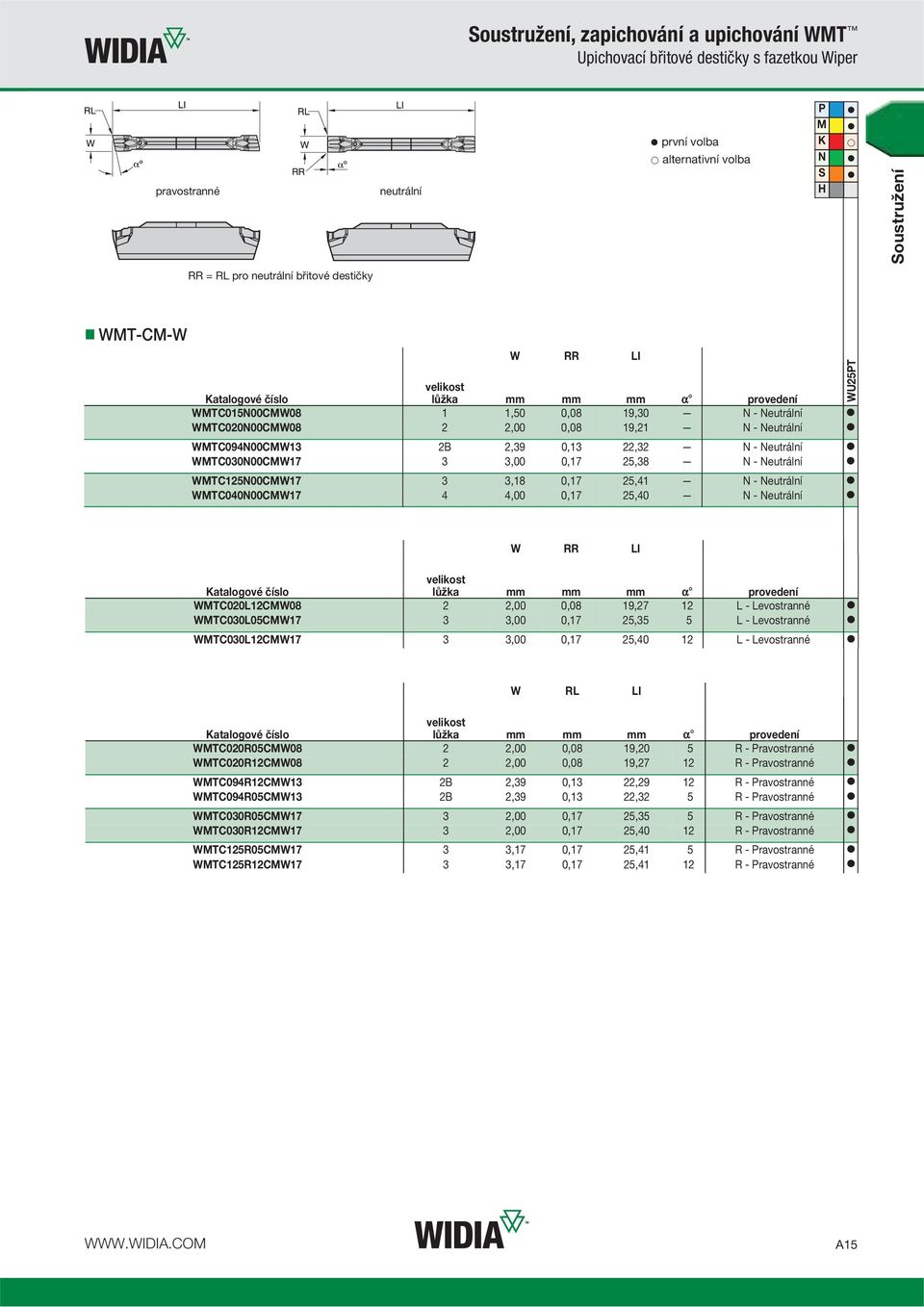

12 , zapichování a upichování WMT Upichovací břitové destičky s fazetkou Wiper pravostranné neutrální první volba alternativní volba P M K N S H RR = RL pro neutrální břitové destičky WMT-CM-W W RR LI lůžka mm mm mm α provedení WMTC015N00CMW08 1 1,50 0,08 19,30 N - Neutrální WMTC020N00CMW08 2 2,00 0,08 19,21 N - Neutrální WMTC094N00CMW13 2B 2,39 0,13 22,32 N - Neutrální WMTC030N00CMW17 3 3,00 0,17 25,38 N - Neutrální WMTC125N00CMW17 3 3,18 0,17 25,41 N - Neutrální WMTC040N00CMW17 4 4,00 0,17 25,40 N - Neutrální WU25PT W RR LI lůžka mm mm mm α provedení WMTC020L12CMW08 2 2,00 0,08 19,27 12 L - Levostranné WMTC030L05CMW17 3 3,00 0,17 25,35 5 L - Levostranné WMTC030L12CMW17 3 3,00 0,17 25,40 12 L - Levostranné W RL LI lůžka mm mm mm α provedení WMTC020R05CMW08 2 2,00 0,08 19,20 5 R - Pravostranné WMTC020R12CMW08 2 2,00 0,08 19,27 12 R - Pravostranné WMTC094R12CMW13 2B 2,39 0,13 22,29 12 R - Pravostranné WMTC094R05CMW13 2B 2,39 0,13 22,32 5 R - Pravostranné WMTC030R05CMW17 3 2,00 0,17 25,35 5 R - Pravostranné WMTC030R12CMW17 3 2,00 0,17 25,40 12 R - Pravostranné WMTC125R05CMW17 3 3,17 0,17 25,41 5 R - Pravostranné WMTC125R12CMW17 3 3,17 0,17 25,41 12 R - Pravostranné A15

13 , zapichování a upichování WMT Břitové destičky pro zapichování a soustružení RR = RL první volba alternativní volba P M K N S H WMT-U-PT Lisované W RR LI WP10CT WP25CT WU10PT WU25PT WU10HT lůžka mm mm mm WMTS205M2U02PT 2 2,05 0,15 19,23 WMTS305M3U03PT 3 3,05 0,31 25,81 WMTS305M3U06PT 3 3,05 0,61 25,78 WMTS405M4U03PT 4 4,05 0,31 25,53 WMTS405M4U06PT 4 4,05 0,61 25,53 WMTS505M5U03PT 5 5,05 0,30 28,76 WMTS505M5U06PT 5 5,05 0,61 28,76 WMTS605M6U03PT 6 6,05 0,30 28,76 WMTS605M6U06PT 6 6,05 0,59 28,76 WMTS805M8U06PT 8 8,05 0,61 28,70 WMTS805M8U15PT 8 8,05 1,50 28,71 WMT-P-PT Přesné W RR LI lůžka mm mm mm WMTS200M2P02PT 2 2,00 0,15 19,10 WMTS094I2BP02PT 2B 2,38 0,15 22,15 WMTS094I2BP04PT 2B 2,38 0,38 22,14 WMTS300M3P03PT 3 3,00 0,31 25,65 WMTS300M3P06PT 3 3,00 0,61 25,65 WMTS125I3P03PT 3 3,17 0,23 25,40 WMTS125I3P08PT 3 3,17 0,76 25,40 WMTS400M4P03PT 4 4,00 0,31 25,40 WMTS400M4P06PT 4 4,00 0,60 25,40 WMTS188I5P03PT 5 4,76 0,26 28,63 WMTS188I5P08PT 5 4,77 0,76 28,63 WMTS500M5P03PT 5 5,00 0,30 28,63 WMTS500M5P06PT 5 5,00 0,61 28,63 WMTS600M6P03PT 6 6,00 0,30 28,63 WMTS600M6P06PT 6 6,00 0,58 28,63 WMTS250I6P08PT 6 6,34 0,76 28,63 WMTS250I6P03PT 6 6,35 0,25 28,63 WMTS800M8P06PT 8 8,00 0,61 28,57 WMTS800M8P15PT 8 8,00 1,50 28,57 A16

14 , zapichování a upichování WMT Břitové destičky pro zapichování a soustružení RR = RL první volba alternativní volba P M K N S H WMT-U-PH Lisované W RR L1 WP10CT WP25CT WU10PT WU25PT WU10HT lůžka mm mm mm WMTS305M3U03PH 3 3,05 0,30 25,81 WMTS305M3U06PH 3 3,05 0,60 25,81 WMTS405M4U03PH 4 4,05 0,30 25,53 WMTS405M4U06PH 4 4,05 0,60 25,53 WMTS505M5U03PH 5 5,05 0,30 28,76 WMTS505M5U06PH 5 5,05 0,60 28,76 WMTS605M6U03PH 6 6,05 0,30 28,76 WMTS605M6U06PH 6 6,05 0,60 28,76 WMTS805M8U03PH 8 8,05 0,30 28,70 WMTS805M8U06PH 8 8,05 0,60 28,70 WMT-P-PH Přesné W RR L1 lůžka mm mm mm WMTS300M3P03PH 3 3,00 0,30 25,65 WMTS300M3P06PH 3 3,00 0,60 25,65 WMTS125I3P03PH 3 3,18 0,25 25,40 WMTS125I3P08PH 3 3,18 0,75 25,40 WMTS156I4P03PH 4 3,95 0,30 25,40 WMTS156I4P08PH 4 3,96 0,75 25,40 WMTS400M4P03PH 4 4,00 0,30 25,40 WMTS400M4P06PH 4 4,00 0,60 25,40 WMTS188I5P03PH 5 4,77 0,25 28,63 WMTS188I5P08PH 5 4,77 0,75 28,63 WMTS500M5P03PH 5 5,00 0,30 28,63 WMTS500M5P06PH 5 5,00 0,60 28,63 WMTS600M6P03PH 6 6,00 0,30 28,63 WMTS600M6P06PH 6 6,00 0,60 28,63 WMTS250I6P08PH 6 6,32 0,75 28,63 WMTS250I6P03PH 6 6,35 0,25 28,63 WMTS312I8P03PH 8 7,92 0,25 28,57 WMTS312I8P08PH 8 7,92 0,75 28,57 WMTS800M8P03PH 8 8,00 0,30 28,57 WMTS800M8P06PH 8 8,00 0,60 28,57 A17

15 , zapichování a upichování WMT Zapichovací a kopírovací břitové destičky první volba alternativní volba P M K N S H WMT-U-PC Lisované W RC LI WP10CT WU10PT WU25PT lůžka mm mm mm WMTR305M3UPC 3 3,05 1,53 25,53 WMTR405M4UPC 4 4,05 2,03 25,58 WMTR505M5UPC 5 5,05 2,53 29,01 WMTR605M6UPC 6 6,05 3,03 28,77 WMTR805M8UPC 8 8,05 4,03 29,22 WMT-P-PC Přesné W RC L1 lůžka mm mm mm WMTR300M3PPC 3 3,00 1,50 25,40 WMTR400M4PPC 4 4,00 2,00 25,45 WMTR188I5PPC 5 4,78 2,39 28,65 WMTR500M5PPC 5 5,00 2,50 28,88 WMTR600M6PPC 6 6,00 3,00 28,65 WMTR250I6PPC 6 6,36 3,18 29,01 WMTR312I8PPC 8 7,94 3,96 29,00 WMTR800M8PPC 8 8,00 4,00 29,08 A18

16 Systém WMT Držáky nástrojů WMT mají nyní nový systém značení. Zde je několik příkladů zjednodušené nomenklatury našich držáků nástrojů WMT. Integrální držáky nástrojů WMT A R 2525 M Nástrojový systém WMT = Zapichování a soustružení (Břitové destičky WMT) Konstrukce Provedení nástroje R = Pravostranné S = Přímé L = Levostranné C = Přímé s kruhovou podpěrou E = Čelní A = Přímé, čelní zapichování s vnitřní podpěrou B = Přímé, čelní zapichování s vnější podpěrou Velikost stopky Výška x šířka v mm Délka nástroje H = 100 J = 110 K = 125 L = 140 M = 150 P = 170 Velikost lůžka 1 2 2B Maximální hloubka zapichování CD max v mm Průměr čelního zapichování Minimální a maximální průměry pro čelní zapichování s vnější podpěrou 999 = neomezený D max Modulární planžety WMT R 6 19 B Nástrojový systém WGM Typ upínacího rozhraní Provedení R = Pravostranné L = Levostranné Velikost lůžka Maximální hloubka zapichování Konstrukce nástroje Průměr čelního zapichování D min D max v mm např = 70 mm D min 100 mm D max Modulární držáky nástrojů WGM R 2525 Nástrojový systém S Konstrukce nástroje Provedení R = Pravostranné L = Levostranné Velikost stopky Integrované vyvrtávací tyče A Typ tyče 16 Průměr tyče R Délka tyče WMT Nástrojový systém E R 6 12 Konstrukce nástroje Provedení R = Pravostranné L = Levostranné Velikost lůžka Maximální hloubka zapichování M Nástrojové jednotky Další informace o našem novém značení naleznete na A19

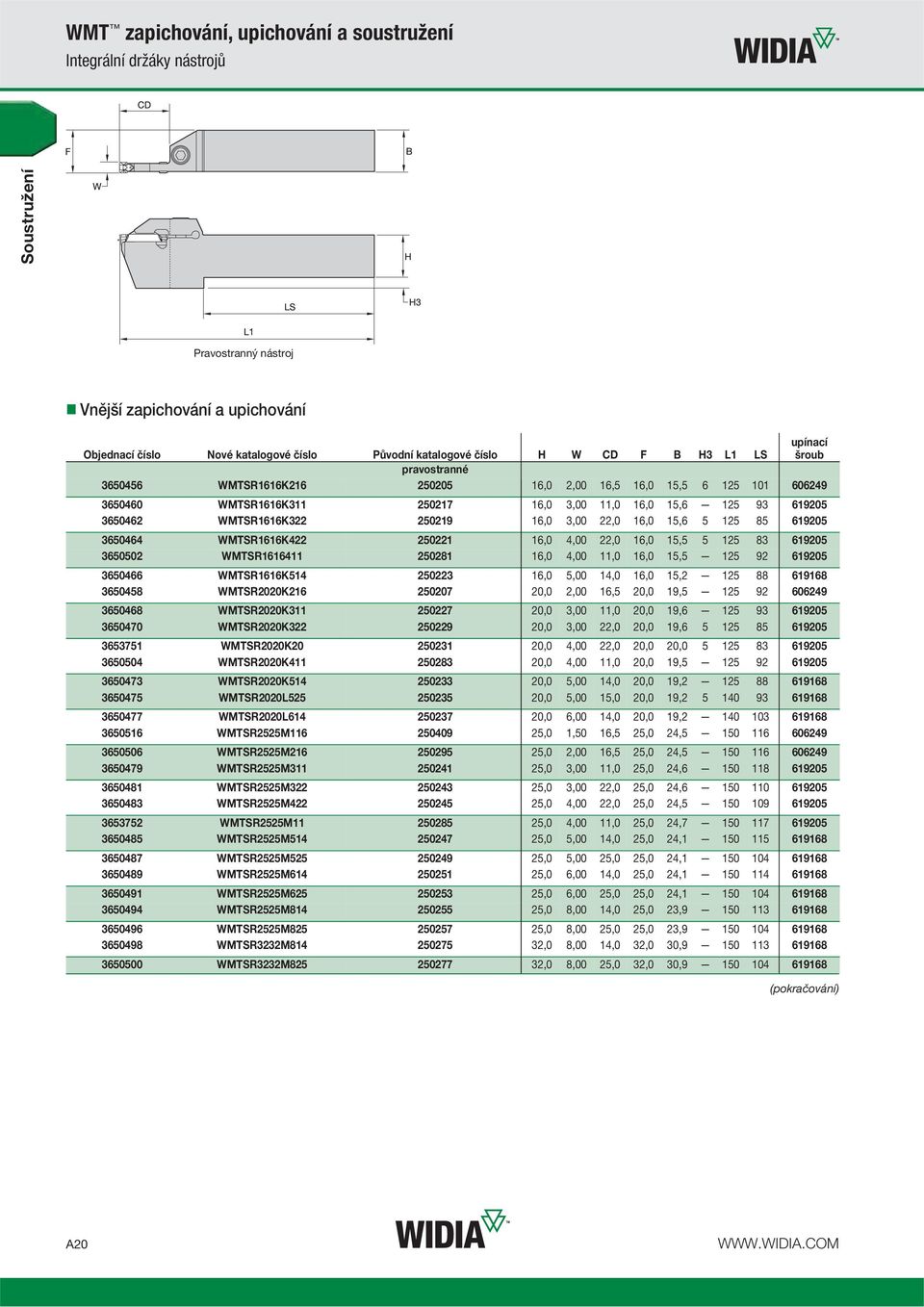

17 WMT zapichování, upichování a soustružení Integrální držáky nástrojů Pravostranný nástroj Vnější zapichování a upichování Objednací číslo Nové katalogové číslo Původní katalogové číslo H W CD F B H3 L1 LS upínací šroub pravostranné WMTSR1616K ,0 2,00 16,5 16,0 15, WMTSR1616K ,0 3,00 11,0 16,0 15, WMTSR1616K ,0 3,00 22,0 16,0 15, WMTSR1616K ,0 4,00 22,0 16,0 15, WMTSR ,0 4,00 11,0 16,0 15, WMTSR1616K ,0 5,00 14,0 16,0 15, WMTSR2020K ,0 2,00 16,5 20,0 19, WMTSR2020K ,0 3,00 11,0 20,0 19, WMTSR2020K ,0 3,00 22,0 20,0 19, WMTSR2020K ,0 4,00 22,0 20,0 20, WMTSR2020K ,0 4,00 11,0 20,0 19, WMTSR2020K ,0 5,00 14,0 20,0 19, WMTSR2020L ,0 5,00 15,0 20,0 19, WMTSR2020L ,0 6,00 14,0 20,0 19, WMTSR2525M ,0 1,50 16,5 25,0 24, WMTSR2525M ,0 2,00 16,5 25,0 24, WMTSR2525M ,0 3,00 11,0 25,0 24, WMTSR2525M ,0 3,00 22,0 25,0 24, WMTSR2525M ,0 4,00 22,0 25,0 24, WMTSR2525M ,0 4,00 11,0 25,0 24, WMTSR2525M ,0 5,00 14,0 25,0 24, WMTSR2525M ,0 5,00 25,0 25,0 24, WMTSR2525M ,0 6,00 14,0 25,0 24, WMTSR2525M ,0 6,00 25,0 25,0 24, WMTSR2525M ,0 8,00 14,0 25,0 23, WMTSR2525M ,0 8,00 25,0 25,0 23, WMTSR3232M ,0 8,00 14,0 32,0 30, WMTSR3232M ,0 8,00 25,0 32,0 30, (pokračování) A20

18 WMT zapichování, upichování a soustružení Integrální držáky nástrojů (pokračování) Objednací číslo Nové katalogové číslo Původní katalogové číslo H W CD F B H3 L1 LS levostranné WMTSL1616K ,0 2,00 16,5 16,0 15, WMTSL1616K ,0 3,00 11,0 16,0 15, WMTSL1616K ,0 3,00 22,0 16,0 15, WMTSL1616K ,0 4,00 22,0 16,0 15, WMTSL1616K ,0 4,00 11,0 16,0 15, WMTSL1616K ,0 5,00 14,0 16,0 15, WMTSL2020K ,0 2,00 16,5 20,0 19, WMTSL2020K ,0 3,00 11,0 20,0 19, WMTSL2020K ,0 3,00 22,0 20,0 19, WMTSL2020K ,0 4,00 22,0 20,0 19, WMTSL2020K ,0 4,00 11,0 20,0 19, WMTSL2020K ,0 5,00 14,0 20,0 19, WMTSL2020L ,0 6,00 14,0 20,0 19, WMTSL2525M ,0 1,50 16,5 25,0 24, WMTSL2525M ,0 2,00 16,5 25,0 24, WMTSL2525M ,0 3,00 11,0 25,0 24, WMTSL2525M ,0 3,00 22,0 25,0 24, WMTSL2525M ,0 4,00 22,0 25,0 24, WMTSL2525M ,0 4,00 11,0 25,0 24, WMTSL2525M ,0 5,00 14,0 25,0 24, WMTSL2525M ,0 6,00 14,0 25,0 24, WMTSL2525M ,0 6,00 25,0 25,0 24, WMTSL2525M ,0 8,00 14,0 25,0 23, WMTSL2525M ,0 8,00 25,0 25,0 23, WMTSL3232M ,0 8,00 14,0 32,0 30, WMTSL3232M ,0 8,00 25,0 32,0 30, upínací šroub A21

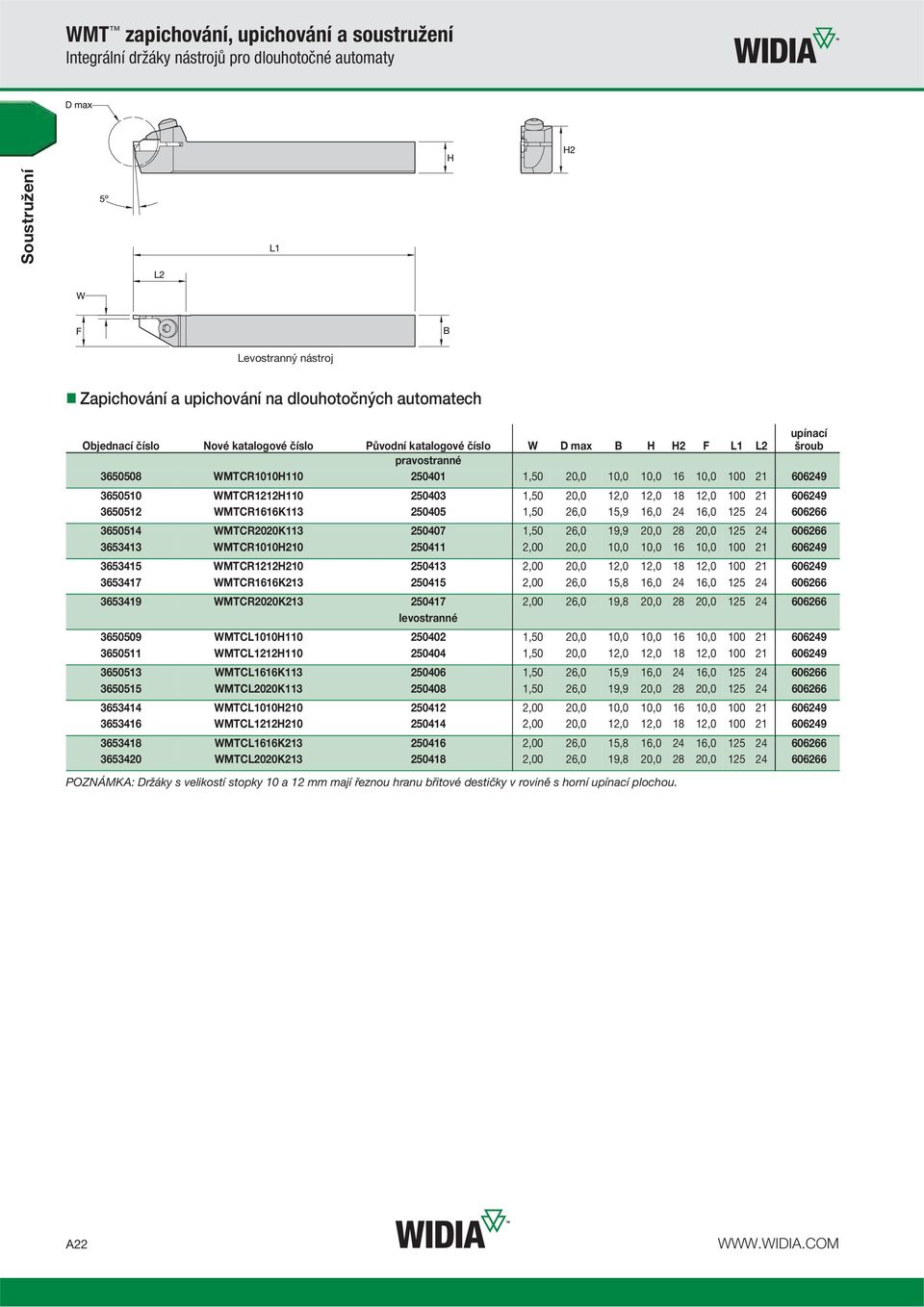

19 WMT zapichování, upichování a soustružení Integrální držáky nástrojů pro dlouhotočné automaty Levostranný nástroj Zapichování a upichování na dlouhotočných automatech Objednací číslo Nové katalogové číslo Původní katalogové číslo W D max B H H2 F L1 L2 upínací šroub pravostranné WMTCR1010H ,50 20,0 10,0 10, , WMTCR1212H ,50 20,0 12,0 12, , WMTCR1616K ,50 26,0 15,9 16, , WMTCR2020K ,50 26,0 19,9 20, , WMTCR1010H ,00 20,0 10,0 10, , WMTCR1212H ,00 20,0 12,0 12, , WMTCR1616K ,00 26,0 15,8 16, , WMTCR2020K ,00 26,0 19,8 20, , levostranné WMTCL1010H ,50 20,0 10,0 10, , WMTCL1212H ,50 20,0 12,0 12, , WMTCL1616K ,50 26,0 15,9 16, , WMTCL2020K ,50 26,0 19,9 20, , WMTCL1010H ,00 20,0 10,0 10, , WMTCL1212H ,00 20,0 12,0 12, , WMTCL1616K ,00 26,0 15,8 16, , WMTCL2020K ,00 26,0 19,8 20, , POZNÁMKA: Držáky s í stopky 10 a 12 mm mají řeznou hranu břitové destičky v rovině s horní upínací plochou. A22

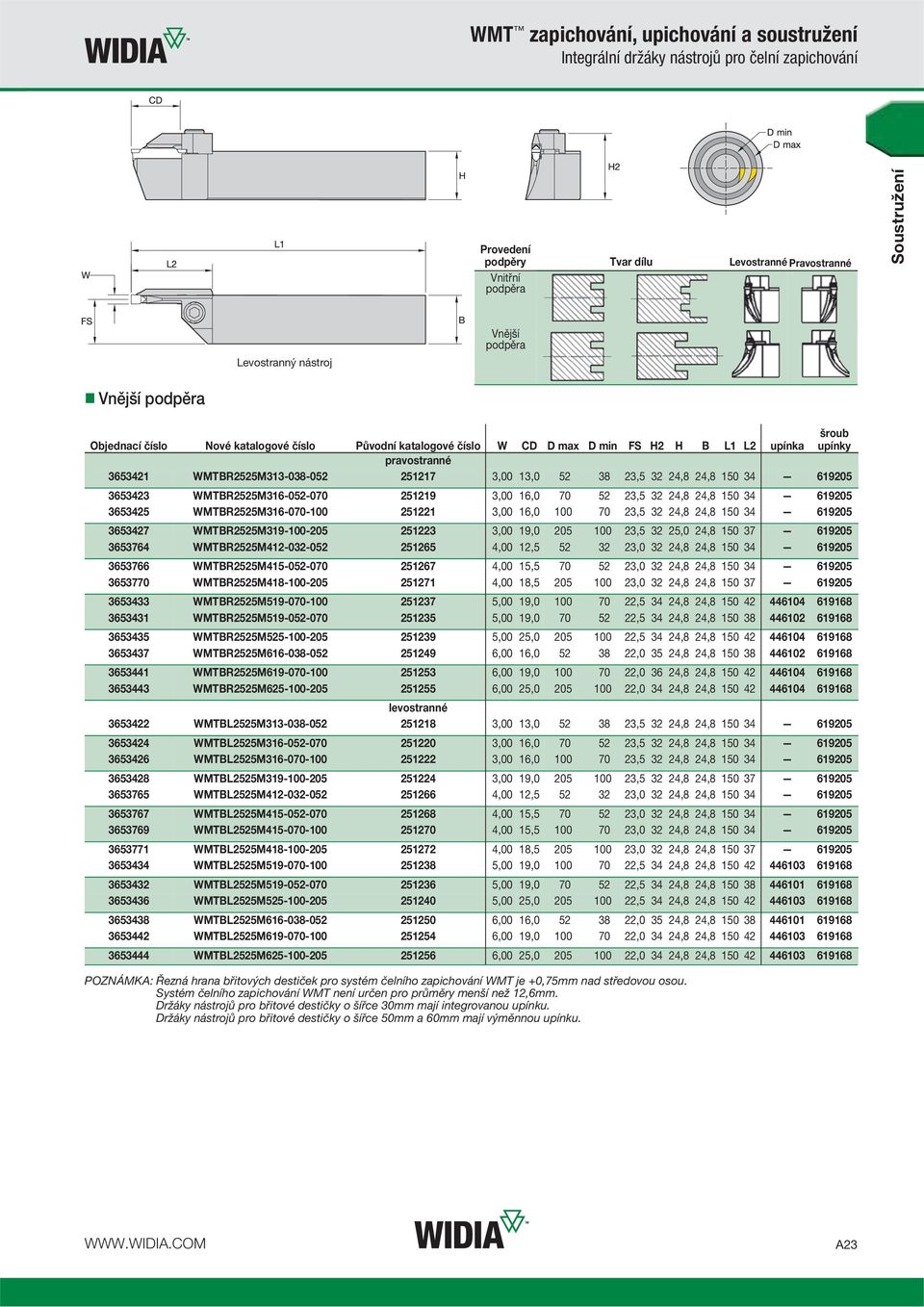

20 WMT zapichování, upichování a soustružení Integrální držáky nástrojů pro čelní zapichování Provedení podpěry Tvar dílu Levostranné Pravostranné Vnitřní podpěra Levostranný nástroj Vnější podpěra Vnější podpěra Objednací číslo Nové katalogové číslo Původní katalogové číslo W CD D max D min FS H2 H B L1 L2 upínka šroub upínky pravostranné WMTBR2525M ,00 13, , ,8 24, WMTBR2525M ,00 16, , ,8 24, WMTBR2525M ,00 16, , ,8 24, WMTBR2525M ,00 19, , ,0 24, WMTBR2525M ,00 12, , ,8 24, WMTBR2525M ,00 15, , ,8 24, WMTBR2525M ,00 18, , ,8 24, WMTBR2525M ,00 19, , ,8 24, WMTBR2525M ,00 19, , ,8 24, WMTBR2525M ,00 25, , ,8 24, WMTBR2525M ,00 16, , ,8 24, WMTBR2525M ,00 19, , ,8 24, WMTBR2525M ,00 25, , ,8 24, levostranné WMTBL2525M ,00 13, , ,8 24, WMTBL2525M ,00 16, , ,8 24, WMTBL2525M ,00 16, , ,8 24, WMTBL2525M ,00 19, , ,8 24, WMTBL2525M ,00 12, , ,8 24, WMTBL2525M ,00 15, , ,8 24, WMTBL2525M ,00 15, , ,8 24, WMTBL2525M ,00 18, , ,8 24, WMTBL2525M ,00 19, , ,8 24, WMTBL2525M ,00 19, , ,8 24, WMTBL2525M ,00 25, , ,8 24, WMTBL2525M ,00 16, , ,8 24, WMTBL2525M ,00 19, , ,8 24, WMTBL2525M ,00 25, , ,8 24, POZNÁMKA: Řezná hrana břitových destiček pro systém čelního zapichování WMT je +0,75mm nad středovou osou. Systém čelního zapichování WMT není určen pro průměry menší než 12,6mm. Držáky nástrojů pro břitové destičky o šířce 30mm mají integrovanou upínku. Držáky nástrojů pro břitové destičky o šířce 50mm a 60mm mají výměnnou upínku. A23

21 WMT zapichování, upichování a soustružení Integrální držáky nástrojů pro čelní zapichování Provedení podpěry Tvar dílu Levostranné Pravostranné Vnitřní podpěra Vnitřní podpěra Levostranný nástroj Vnější podpěra Objednací číslo Nové katalogové číslo Původní katalogové číslo W CD D max D min FS H2 H B L1 L2 upínka šroub upínky pravostranné WMTAR2525M M 3,00 15, , ,8 24, MS WMTAR2525M M 3,00 19, , ,8 24, MS WMTAR2525M M 6,00 19, , ,8 24, levostranné WMTAL2525M M 3,00 15, , ,8 24, MS WMTAL2525M M 3,00 19, , ,8 24, MS WMTAL2525M M 6,00 25, , ,8 24, POZNÁMKA: Řezná hrana břitových destiček pro systém čelního zapichování WMT je +0,75mm nad středovou osou. Systém čelního zapichování WMT není určen pro průměry menší než 12,6mm. Držáky nástrojů pro břitové destičky o šířce 30mm mají integrovanou upínku. Držáky nástrojů pro břitové destičky o šířce 50mm a 60mm mají výměnnou upínku. A24

22 , zapichování a upichování WMT Integrální pro vnitřní průměry Zapichovací vyvrtávací tyče A D Ocelová stopka s vnitřním chlazením. Pravostranný nástroj Vyvrtávací tyče pro vnitřní soustružení Objednací číslo lůžka CD W D min D L1 F A šroub břitové destičky šestihranný klíč (mm) pravostranné A25RWMTER0316M 3 16,00 3,00 41,00 25,00 200,00 26,00 6, mm A32SWMTER0319M 3 19,00 3,00 47,00 32,00 250,00 29,00 6, mm A25RWMTER0416M 4 16,00 4,00 41,00 25,00 200,00 26,00 6, mm A32SWMTER0419M 4 19,00 4,00 47,00 32,00 250,00 29,00 6, mm A32SWMTER0519M 5 19,00 5,00 47,00 32,00 250,00 29,00 6, mm A40TWMTER0522M 5 22,00 5,00 54,00 40,00 300,00 31,75 6, mm A32SWMTER0619M 6 19,00 6,00 47,00 32,00 250,00 29,00 6, mm A40TWMTER0622M 6 22,00 6,00 54,00 40,00 300,15 31,75 6, mm levostranné A25RWMTEL0316M 3 16,00 3,00 41,00 25,00 200,00 26,00 6, mm A32SWMTEL0319M 3 19,00 3,00 47,00 32,00 250,00 29,00 6, mm A25RWMTEL0416M 4 16,00 4,00 41,00 25,00 200,00 26,00 6, mm A32SWMTEL0419M 4 19,00 4,00 47,00 32,00 250,00 29,00 6, mm A32SWMTEL0519M 5 19,00 5,00 47,00 32,00 250,00 29,00 6, mm A40TWMTEL0522M 5 22,00 5,00 54,00 40,00 300,00 31,75 6, mm A32SWMTEL0619M 6 19,00 6,00 47,00 32,00 250,00 29,00 6, mm A40TWMTEL0622M 6 22,00 6,00 54,00 40,00 300,00 31,75 6, mm A25

23 , zapichování a upichování WMT Modulární držáky nástrojů WMT M50 2 upínací šrouby planžety Pravostranný nástroj Zapichování, upichování a čelní zapichování šroub kazety POZNÁMKA: Břitové destičky s í 4 je možné používat v držácích nástrojů s lůžkem o i 3 a 4 v rozmezí řezných šířek. Břitové destičky s í 6 je možné používat v držácích nástrojů s lůžkem o i 5 a 6 v rozmezí řezných šířek. Pro dosažení optimálního výkonu použijte držáky nástrojů s větší í lůžka. upínací šroub Objednací číslo H B L1 LS F H3 pravostranné WGMSR ,00 68,00 8,84 11,56 MS2002 MS WGMSR ,00 95,38 13,84 6,56 MS2002 MS WGMSR ,00 69,85 20,81 MS2002 MS1162 levostranné WGMSL ,00 68,00 8,84 15,60 MS2002 MS WGMSL ,00 68,00 8,84 11,56 MS2002 MS WGMSL ,00 95,38 13,84 6,56 MS2002 MS WGMSL ,00 69,85 20,81 MS2002 MS1162 A26
