1 SISTEMI PREGRADNIH ZAVES IMAMO 70 LET IZKUŠENJ, PRIHODNOST JE ČISTI ADRENALIN First Edition Magazine 1

2 ELAN INVENTA Zgodbe o uspehu PREGRADNE ZAVESE Pregradne zavese Elan spadajo med vgrajeno opremo in so namenjene namestitvi v pokrite objekte. Primerne so za uporabo v športnih dvoranah, večnamenskih dvoranah, industrijskih poslopjih, bazenih. Izdelane SO iz Kakovostnih in kontroliranih vgrajenih materialov, uporaba in upravljanje z njimi pa sta preprosta in varna. Poliesterska tkanina je obojestransko prevlečena s pvc. Sestavljena je izključno iz materialov, ki so registrirani v skladu z regulativami REACH pri ECHA (evropska agencija za kemikalije). KIDRIČEVO Prostor razdelijo na dva ali več samostojnih delov ter tako kar najbolj povečajo izkoriščenost PROSTORA. Vse dvižne pregradne zavese Elan so zasnovane in izdelane v skladu z veljavnimi varnostnimi predpisi in standardi: S standardom DIN 18032/4 o dvoplastnih zavesah v športnih dvoranah. S standardom ISO 3834, ki zagotavlja nadzor in skladnost postopka izdelave nosilne konstrukcije pregradnih zaves. S standardom DIN 7892, ki predpisuje uporabo dodatne mehanske ali električne zavore oziroma kombinacijo obeh zavor. Neraztrgljiva in samougasljiva poliesterska tkanina je izdelana v skladu s standardom DIN 4102/B1. Pogonska os in varovalni mehanizem ustrezata zahtevam iz standarda DIN 18032/4. Ločimo: DVIŽNE PREGRADNE ZAVESE NA ELEKTRO POGON PROSTOVISEČE PREGRADNE ZAVESE DVIŽNE NA ELEKTRO POGON enoplastna dvoplastna kombinirana mrežna šivana rolo zavesa zavesa za prekritje zgornjega ringa PROSTOVISEČE / DELILNE PREGRADNE ZAVESE izvlečna prostoviseča mrežna paravanska stena gedališka zavesa 2 Magazine First Edition 1 Pregradne zavese Elan Inventa

3 ENOPLASTNA ZAVESA Namenjena je hitri in enostavni delitvi prostora na več enot, predvsem za pregrajevanje industrijskih objektov, možna je tudi namestitev v športne objekte. DVOPLASTNA ZAVESA Zagotavlja optično in akustično delitev prostora. Specifičnim lastnostim prostora se izvedba prilagodi tako, da je kar najbolj usklajena z ostalo opremo. ŠIVANA ZAVESA Plasti poliestrske tkanine so med seboj šivane. Med poliestrsko tkanino ni več povezovalnih profilov. ROLO ZAVESA Izdelana po principu»rolo«omogoča enostavnejšo montažo na objektu, saj je zavesa že izdelana in shranjena v kovinski konstrukciji ter takoj pripravljena za uporabo. ZAVESA ZA PREKRITJE ZGORNJEGA RINGA Zavesa omogoča učinkovito prekritje zgornjega ringa tribun, ko leta ni v uporabi. IZVLEČNA DELILNA ZAVESA Uporabna za hitro delitev prostora, kjer ni potrebna delitev visoko v višino. Omogoča optično delitev prostora. PROSTOVISEČA MREŽNA ZAVESA Namenjena je zaščiti zidu ali zaščiti gledalcev pred udarci žog. PARAVANSKA STENA Možnost postavitve je poljubna tako v prostoru kot po obliki. GLEDALIŠKA ZAVESA Omogoča zastor ali postavitev scene, tudi v šprotnih dvoranah. HOČE KOMBINIRANA ZAVESA Z zastorom v spodnjem delu omogoča optično delitev prostora, medtem ko mreža v zgornjem delu preprečuje prehajanje žog. Ne moti osvetljevanja, ozvočenja, požarnega nadzora, ogrevanja in zračenja dvorane. MREŽNA ZAVESA Predvsem je namenjena zaščiti gledalcev (za golom, vzdolž igrišča) in tudi hitri in enostavni delitvi prostora na več enot. Preprečuje prehajanje žog in omogoča tudi optično delitev prostora. Ali Bin Hamad Al Attiya arena AL SADD DOHA, KATAR First Edition Magazine 3 Elan Inventa Pregradne zavese 2

4 enoplastna pregradna zavesa Izdelana iz enoplastne neraztrgljive in samougasljive poliesterske tkanine. Poliesterska tkanina je obojestransko prevlečena s PVC. Namenjena je hitri in enostavni delitvi prostora na več enot v športnih in industrijskih objektih. Poliesterska tkanina je UV odporna, mikrobiološko odporna ter samougasljiva po DIN 4102 in stopnji B1. Standardne barve so siva in vanilija. Po željah naročnika tudi v drugih barvah. Pogon je izveden s pomočjo elektromotorja z vgrajenimi varnostnimi stikali. Električne mehanske varnostne zavore onemogočajo nekontroliran zdrs zavese. DVIŽNE PREGRADNE ZAVESE NA ELEKTRO POGON INDUSTRIJSKI OBJEKT DVOPLASTNA pregradna zavesa Zagotavlja optično in akustično delitev prostora. Izdelana je iz dvoplastne neraztrgljive in samougasljive poliesterske tkanine ter ostalih kakovostnih materialov, ki omogočajo varno in brezskrbno uporabo skozi celo življenjsko dobo. Poliesterska tkanina je obojestransko prevlečena z PVC. Poliesterska tkanina je UV odporna, mikrobiološko odporna ter samougasljiva po DIN 4102 in stopnji B1. Standardne barve so siva in vanilija. Po željah naročnika tudi v drugih barvah. Pogon je izveden s pomočjo elektromotorja z vgrajenimi varnostnimi stikali. ŠPORTNA DVORANA OŠ ŽIROVNICA 4 Magazine First Edition 3 Pregradne zavese Elan Inventa

5 Električne mehanske varnostne zavore onemogočajo nekontroliran zdrs zavese. Dvojna plast poliesterske tkanine od tal do višine obešanja. Pobiralna cev v spodnjem delu je zaščitena z mehko oblogo. Možni sta dve izvedbi: sestavljena s PVC profili ali šivana (plasti poliestrske tkanine so med seboj šivane, med plastmi ni trdih delov). DVIŽNE PREGRADNE ZAVESE NA ELEKTRO POGON FAKULTETA ZA ŠPORT LJUBLJANA FAKULTETA ZA ŠPORT LJUBLJANA First Edition Magazine 5 Elan Inventa Pregradne zavese 4

6 KOMBINIRANA pregradna zavesa DVIŽNE PREGRADNE ZAVESE NA ELEKTRO POGON Z zastorom v spodnjem delu omogoča optično delitev prostora, medtem ko mreža v zgornjem delu preprečuje prehajanje žog. Ne moti osvetljevanja, ozvočenja, požarnega nadzora, ogrevanja in zračenja dvorane. Spodnji del zavese je izdelan do višine 2,6 m iz dvoplastne neraztrgljive in samougasljive poliesterske tkanine, ki ščiti dvižne dele naprave pred nezaželenimi posegi, pred udarci žog in naleti športnikov z obeh strani pregrade. Poliesterska tkanina je obojestransko prevlečena s PVC. Poliesterska tkanina je UV odporna, mikrobiološko odporna ter samougasljiva po DIN 4102 in stopnji B1. Standardne barve so siva in vanilija. Po želljah naročnika tudi v drugih barvah. Mreža, okenca 80 x 80 mm, debelina prediva 4,2 mm (nylon) ali 5 mm (polipropilen), UV odporna, črna ali bela barva. Električne mehanske varnostne zavore onemogočajo nekontroliran zdrs zavese. Dvojna plast poliestrske tkanine od tal do višine obešanja. Pobiralna cev je zaščitena z mehko oblogo. MREŽNA pregradna zavesa Namenjena predvsem kot zaščitna mreža pred gledalci (za golom, vzdolž igrišča) in tudi hitri in enostavni delitvi prostora na več enot. Mreža, okenca 80 x 80 mm, debelina prediva 4,2 mm (nylon) ali 5 mm (polipropilen), UV odporna, črna ali bela barva. Preprečuje prehajanje žog in omogoča tudi optično delitev prostora. Celotna površina je izvedena v mreži. Pobiralna cev v spodnjem delu zavese je mehko zaščitena. Zlaganje mreže je enostavno uporablja se poseben sistem, ki je rezultat lastnega razvoja Posebna izvedba IHF mreže izza golov. Mreža ima ob strani»okna«za fotografe. HOČE KIDRIČEVO 6 Magazine First Edition 5 Pregradne zavese Elan Inventa

7 ŠIVANA zavesa Plasti poliestrske tkanine so med seboj šivane. Med poliestrsko tkanino ni več povezovalnih profilov. Med plastmi ni več trdnih elelementov. Zavesa se lahko šiva na samem objektu - manj montažnih delov. GIMNASTIČNI CENTER PETKOVŠEK LJUBLJANA ROLO zavesa Izdelana po principu»rolo«omogoča enostavnejšo montažo na objektu, saj je zavesa že izdelana in shranjena v kovinski konstrukciji ter takoj pripravljena za uporabo. Možne izvedbe rolo zavese: kot scensko platno izdelana Iz nesvetleče poliestrske tkanine; za prekritje zgornjega ringa; kot enoplastna zavesa. zavesa ZA PREKRITJE ZGORNJEGA RINGA Omogoča učinkovito prekritje zgornjega ringa tribun, ko niso v uporabi. Izvedba se prilagodi specifičnim prostorskim in tehničnim zmožnostim zgornjega ringa zaradi zagotavljlanja optičnega in akustičnega prekritja. Možna tudi izvedba»rolo zavese«za prekritje zgornjega ringa. LUSAIL DOHA, KATAR ELECTRICALLY OPERATED LIFT-UP DIVIDING CURTAINS Ali Bin Hamad Al Attiya arena AL SADD DOHA, KATAR First Edition Magazine 7 Elan Inventa Pregradne zavese 6

8 IZVLEČNA DELILNA zavesa PROSTOVISEČE / DELILNE PREGRADNE ZAVESE Izdelana iz tanke poliesterske tkanine z enostransko PVC oblogo. Namenjena je hitremu in enostavnemu pregrajevanju prostora na dva dela. Priporočamo namestitev v dvoranah, kjer je izvedba elektro dvižne zavese neprimerna. Primernejša je za manjše dvorane. Zaveso višine 2,6 m in z obteženim spodnjim robom raztegnemo s pomočjo ročnega vitla, po žični vrvi preko dvorane. Ob neuporabi je shranjena ob steni, lahko pa tudi skrita v omari ali shranjena na vozičku. Za daljše zavese (nad 16 m) se priporoča podporna palica, ki prepreči prevelik poves zavese. Zavesa je obešena na žični pletenici in jo s pomočjo vozička napnemo preko dvorane (vozička sta lahko tudi na obeh straneh). PROSTOVISEČA MREŽNA ZAVESA Namenjena je zaščiti zidu ali zaščiti gledalcev pred udarci žog. Mreža je s posebnim drsnim mehanizmom obešena na žični vrvenici in se enostavno zlaga ob steno. Žična vrvenica je pritrjena na nosilno konstrukcijo, ki se prilagodi meram objekta. Večinoma se taka zavesa uporablja kot mreža izza golov, lahko pa tudi kot pregradna zavesa prostora. Mreža, okenca 80 x 80 mm, debelina pretiva 4,2 mm (nylon) ali 5 mm (polipropilen), UV odporna, črna ali bela barva. Velikost oken se lahko prilagaja željam ali potrebam naročnika. fakulteta za šport ljubljana 8 Magazine First Edition 7 Pregradne zavese Elan Inventa

9 POTISK POLIESTRSKE TKANINE IN MREŽE Po željah naročnika je možen potisk polisestrske tkanine in mreže. PARAVANSKA STENA Paravanska stena je namenjena pregradi prostora. Možnost postavitve je poljubna tako v prostoru kot po obliki. Stena je sestavljena iz dveh segmentov, ki združena lahko tvorita različne oblike postavitve - od ravne linije do postavitve»cik-cak«. PROSTOVISEČE / DELILNE PREGRADNE ZAVESE GLEDALIŠKA ZAVESA Omogoča zastor ali postavitev scene, tudi v šprotnih dvoranah. Odmik zavese je omogočen preko škripcev na ročni pogon. Zavesa je izdelana iz moltona (žamet). MEDNARODNA ŠOLA RUSIJA First Edition Magazine 9 Elan Inventa Pregradne Zgodba o zavese športu 18

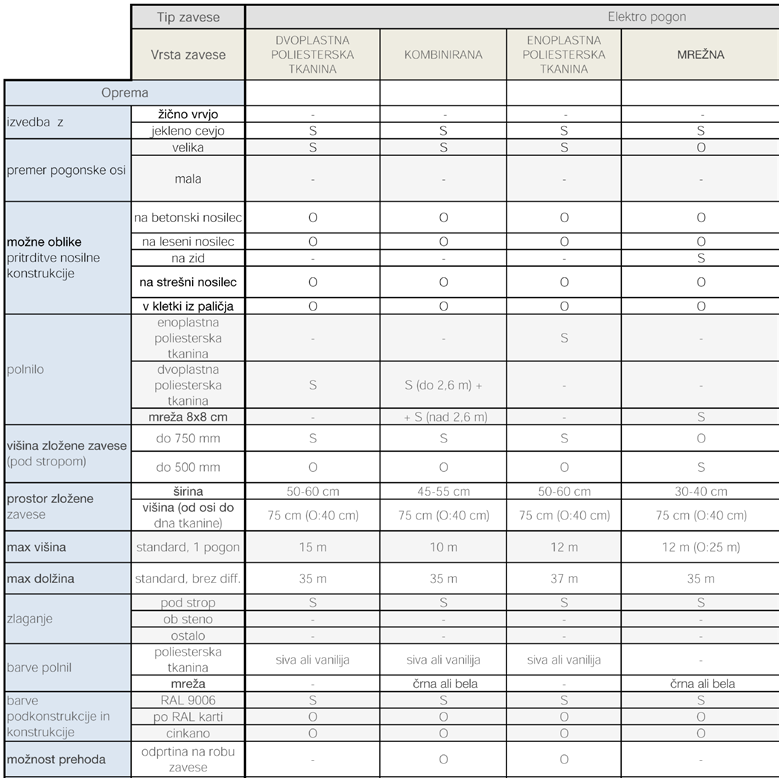

10 TABELA LASTNOSTI POSAMEZNIH TIPOV PREGRADNIH ZAVES 10 Magazine First Edition 9 Pregradne zavese Elan Inventa

11 TABELA LASTNOSTI POSAMEZNIH TIPOV PREGRADNIH ZAVES LEGENDA - ni možno O opcija S serijsko PREGRADNE ZAVESE Prostor razdelijo na dva ali več samostojnih delov ter tako kar najbolj povečajo izkoriščenost PROSTORA. Izdelane SO iz Kakovostnih in kontroliranih vgrajenih materialov, uporaba in upravljanje z njimi pa sta preprosta in varna. First Edition Magazine 11 Elan Inventa Pregradne zavese 10

12 NOVI IZZIVI Velik projekt je izziv, ki so nam ga zaupali. Na nas je, da ga sprejmemo in zapišemo v zgodovino. VROČA PRIHODNOST Naša preteklost je 70 let izkušenj v več kot 30 državah po svetu, naša prihodnost je čisti adrenalin ELAN INVENTA D.O.O. Begunje na Gorenjskem Begunje na Gorenjskem Slovenija Tel Fax infoinventa@elan.si Copyright 2015 Elan Inventa 12 Magazine First Edition
