7 Razsvetljava Kompaktne svetilke v kovinskem ohišju Z elektronsko vžigno napravo Izvedba z eno, dvema ali tremi sjalkami Način montaže viseča svetilka stenska svetilka vgradna svetilka Ohišje iz

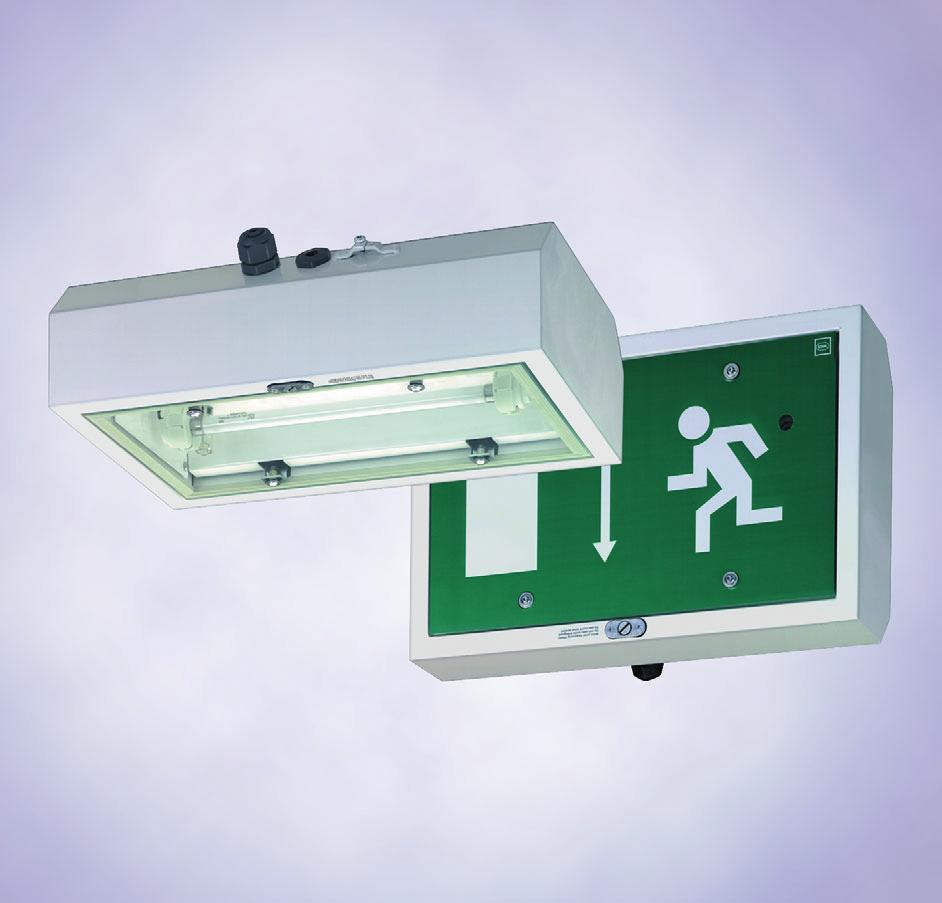

1 7 Razsvetljava Kompaktne svetilke v kovinskem ohišju Z elektronsko vžigno napravo Izvedba z eno, dvema ali tremi sjalkami Način montaže viseča svetilka stenska svetilka vgradna svetilka Ohišje iz kvalitetne jeklene pločevine ali nerjavnega jekla Dimenzijsko ustrezajo usmerjevalnim nalepkam - piktogramom Centralno zaklepanje Kompletno prekinjen tokokrog pri odprtju pokrova svetilke s pomočjo stikalnih elementov (serija 6114) 02117E00 Kompakte svetilke serije 6114 oz so namenjene standardni razsvetljavi, uporabljajo se tudi za namene usmerjanja in kot zasilne svetilke v primeru centralnega napajanja zasilne razsvetljave. Cone 1 & 2, 21 & 6114_6514/1 22 Generalni zastopnik za Slovenijo: Tehnično svetovanje: Kolektor Synatec d.o.o. Vojkova 8b Si-5280 Idrija Tel.: Faks: synatec@kolektor.si Pisarna v Mariboru Limbuška cesta 2 Si-2341 Limbuš Tel.: Faks: synatec@siol.net ELSING Inženiring d.o.o. Jazbečeva pot 20 Si-1231 Ljubljana Črnuče Tel.: Faks: elsing@elsing.si

2 Kompaktne svetilke v kovinskem ohišju 7 Pregled proizvodov Izvedba Sijalka Elektronska predstikalna naprava /kos/ 6114 viseča svetilka (coni 1 & 2) 6114 stenska svetilka (coni 1 & 2) 6114 vgradna svetilka (coni 1 & 2) Oznaka za naročilo 1 x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / Določitev oznake za naročilo Uvodnice Standard: 1 x uvodnica M 25 x 1,5 1 x čep M 25 x 1,5 Opcija: priložite tekstovni opis 6.14/ / Teža Piktogram Potreben le v primeru, kadar je svetilka uporabljena kot svetilka za izhod v sili Namestitev piktograma Standard 09035e00 Izbor ostalih piktogramov je razviden v nadaljevanju Izbor piktogramov: Ustrezajo VBG 125, DIN 4844, DIN 5035; Zaznavna razdalja e = 30m; velikost 150 mm x 355 mm Izgled Opis brez 6.14/ / e / e / e00 Opozorila: Kompaktne svetilke v kovinskem ohišju so lahko uporabljene tudi kot zasilne svetilke, kadar imamo centralno napajanje zasilne razsvetljave. Svetilke nimajo vgrajenih sijalk, niti montažnega materiala, oboje je na voljo kot pribor in je potrebno posebno naročilo. Po želji lahko proizvajalec izdela tudi piktograme drugačnih oblik. * stenski kotnik je potrebno naročiti posebej kot pribor. 6114_6514/2

3 7 Kompaktne svetilke v kovinskem ohišju Pregled proizvodov Izvedba Sijalka Elektronska predstikalna naprava /kos/ 6514 viseča svetilka ( cone 2, 21 & 22) 6514 stenska svetilka ( cone 2, 21 & 22) 6514 vgradna svetilka ( cone 2, 21 & 22) Oznaka za naročilo 1 x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 24 W DULUX L sijalka / x 60 W navadna sijalka 6514/ x 40 W navadna sijalka 6514/ x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 24 W DULUX L sijalka / x 60 W navadna sijalka 6514/ x 40 W navadna sijalka 6514/ x 8 W fluo sijalka / x 8 W fluo sijalka / x 8 W fluo sijalka / x 24 W DULUX L sijalka / x 60 W navadna sijalka 6514/ x 40 W navadna sijalka 6514/ Določitev oznake za naročilo Uvodnice Standard: 1 x uvodnica M25 x 1,5 2 x čep M25 x 1,5 Opcija: priložite tekstovni opis 6514/ / Teža Piktogram Potreben le v primeru, kadar je svetilka uporabljena kot svetilka za izhod v sili Namestitev piktograma Standard 09035e00 Izbor ostalih piktogramov je razviden v nadaljevanju Izbor piktogramov: Ustrezajo VBG 125, DIN 4844, DIN 5035; Zaznavna razdalja e = 30m; velikost 150 mm x 355 mm Izgled Opis brez 6.14/ / e / e / e00 Opozorila: Kompaktne svtilke v kovinskem ohišju so lahko uporabljene tudi kot zasilne svetilke, kadar imamo centralno napajanje zasilne razsvetljave. Svetilke nimajo vgrajenih sijalk, niti montažnega materiala, oboje je na voljo kot pribor in je potrebno posebno naročilo. Po želji lahko proizvajalec izdela tudi piktograme drugačnih oblik. * stenski kotnik je potrebno naročiti posebej kot pribor. 6114_6514/3

4 Kompaktne svetilke v kovinskem ohišju 7 Tehnični podatki Izvedba 6114 (coni 1 & 2) 6514 (cone 2, 21 & 22) Protieksplozijska zaščita Plin II 2G Ex ed IIC T4 Cona 2: II 3G Ex na II T4 Prah - - Cona 21: II 2 D IP 65 T80 C Cona 22: II 3 D IP 65 T80 C Certifikat Plin PTB 99 ATEX 2200 Izjava o skladnosti s strani proizvajalca Prah - - Izjava o skladnosti s strani proizvajalca CE oznaka C 0102 C 0102 Napajanje Nazivni tok AC: 220 V V, 50/60 Hz DC: 198 V V za fluorescentne sijalke AC: 220 V V, 50/60 Hz DC: 198 V V za DULUX L sijalke AC: 220 V V, 50/60 Hz DC: 176 V V za navadne sijalke 230 V Vrsta sijalke Moč sijalke Predstikalna naprava Nazivni tok Fluo sijalke 1 x 8 W 1 EVG 0,088 A 2 x 8 W 1 EVG 0,135 A 2 EVGs 0,176 A 3 x 8 W 1 EVG 0,200 A 2 EVGs 0,223 A DULUX L sijalke 1 x 24 W 1 EVG 0,11 A Navadne sijalke 1 x 60 W - 0,26 A 2 x 40 W - 0,35 A Temperatura okolice Vrsta sijalk Fluorescentne, dvostarnko vpete, 8 W, fi 16 mm, vpetje G5; 1 x 8 W; 2 x 8 W; 3 x 8 W Mehanska zaščita IP65 Razred zaščite I ( z interno ozemljitveno sponko) Material Ohišje Tesnilo Pokrov Zapiranje pokrova Usmerjanje svetlobnega toka Priključek Pri okvari sijalke Standard: jeklena pločevina, površinsko peskana Barva: bela, podobno kot RAL 9016 Opcija: nerjavno jeklo EPDM, profilno tesnilo Varnostno steklo Centralno zapiranje z izvijačem; pri odpiranju pokrova se izklopi napajanje predstikalne naprave; stekleni pokrov ostane obešen preko ležajev Reflektorska pločevina, lakirana Zatezne sponke; L, N, PE; velikost: 1 x 2,5 mm 2 za finožične in enožične vodnike (predvidene dodatne 3 sponke za prehodno ožičenje) Fluorescentne, dvostarnko vpete, 8 W, fi 16 mm, vpetje G5; 1 x 8 W; 2 x 8 W; 3 x 8 W DULUX L sijalke: 1 x 24 V, enostransko vpete 2G11 Navadne sijalke: 1 x 60 W; 2 x 40 W, vpetje E27 pri okvari sijalke elektronska predstikalna naprava prekine napajanje tokokroga 6114_6514/4

5 7 Kompaktne svetilke v kovinskem ohišju Tehnični podatki Uvodnice Standard: 1 uvodnica 8161 iz umene mase, M25 x 1,5 in 2 čepa 8290 iz umetne mase, M25 x 1, e00 Opcija: ostale uvodnice oz. čepi ob posebnem povpraševanju Prehodno ožičenje za potrebe prehodnega ožičenja so vgrajene 3 dodatne sponke 09037E00 Montaža Piktogrami Viseča svetilka Stenska svetilka Vgradna svetilka Na zgornjem delu sta pripravljeni dve izvrtini M8, ki omogočata obešanje svetilk, n.pr.: s pomočjo očesnih vijakov M8 Prednja in zadnja stran svetilke sta opremljeni z navojnim nastavkom in matico (M12). Na navojni nastavek se lahko namesti montažni kotnik, ki se ga učvrsti z matico. Nagib svetilke je lahko poljuben Montažni nosilec z izvrtinami je privarjen na ohišje svetilke; svetilka se namesti v ustrezni izrez ter se učvrsti s pomočjo montažnega nosilca; montažni okvir in stekleni pokrov sta v isti ravnini Uporaba Material Montaža Izvedbe Prepoznavnost Dimenzije Označitev smeri izhoda ali smeri rešitve Folija, samolepilna, potiskana z različnimi napisi - piktogrami, v različnih barvah Samolepilna folija se prilepi na zunanji del pokrova svetilke Različne izvedbe piktogramov so predstavljene med priborom e = 45 m 395 mm x 235 mm Pribor in nadomestni deli Naziv Izgled Opis Količina v paketu Oznaka za naročilo Teža Fluorescentne sijalke Barva Svetilnost Jakost E00 bela 450 Im 8W 10 kos DULUX L sijalke bela 1800 Im 24W 1 kos Navadna sijalka bela 325 Im 40W 1 kos bela 575 Im 60W 1 kos E00 Kotni nosilec Material: jeklena pločevina Vgradna širina svtilke: 280 mm 1 par Očesni vijak 05375E00 M 8, za montažo v predpripravljene navojne izvrtine par 05378E _6514/5

6 Kompaktne svetilke v kovinskem ohišju 7 Pribor in nadomestni deli Naziv Izgled Opis Oznaka za naročilo Teža Piktogrami Folija, samolepilna Velikost: Zaznavna razdalja: 395 x 235 mm e = 45 m Stikalo 08483e e e00 Barva simbol 1 kos Barva simbol 1 kos Barva simbol 1 kos Kontaktni element 8080/1-3-L, 2 odpiralna kontakta E00 Dimenzije (vse mere v mm) - proizvajalec si pridržuje pravico do spremembe podatkov Viseča svetilka 04722e00 Piktogram 09038e00 Vgradna svetilka 04724e00 Montažni izrez 09675E00 Stenska svetilka Kompaktne svetilke serije 6114 in e00 Kotni nosilec 04601e00 Proizvajalec si pridržuje pravico do spremembe tehničnih podatkov, dimenzij, teže, načina montaže in razpoložljivosti dobave posameznih elementov. Izgledi posamezih elementov so le informativni. 6114_6514/6
