3D SKENIRANJE in 3D TISKANJE Tehnologija 3D skeniranja 3D skeniranje je postopek digitalnega zajemanja oblike modela, na osnovi katerih se izrišejo površine modela, kar znatno prispeva k hitrejšemu

1 3D SKENIRANJE in 3D TISKANJE Tehnologija 3D skeniranja 3D skeniranje je postopek digitalnega zajemanja oblike modela, na osnovi katerih se izrišejo površine modela, kar znatno prispeva k hitrejšemu modeliranju. Izris 3D modela lahko obdelamo z različnimi CAD programi (Geomagic, Solid Works, Rhinoceros itd.). Skenerje ločimo glede kakovost skena in namembnost: -skeniranje zgradb in terena (domet 40m) -skeniranje vozil in velikih predmetov (majhen domet ali ročni skenerji) -skeniranje človeškega telesa (posebni 3D skenerji s hitrim postopkom skeniranja, več o tej temi najdete na skeniranje majhnih predmetov VIDEO (Hand Scan Overview) Primer 3D skeniranja

Z Corporation ZScanner 700 - Teža 980g - Laser Clas ll (varen za oči) - Resolucija kamere 1024 x 768 - Moč 35mW - Valovna dolžina laserja 660 nm - Točnost laserja v xy ravnini do 0.

Objekt polepimo z refleksivnimi točkami, katere omogočajo skenerju, da se pozicionira na površino objekta.

2 Z Corporation ZScanner Teža 980g - Laser Clas ll (varen za oči) - Resolucija kamere 1024 x Moč 35mW - Valovna dolžina laserja 660 nm - Točnost laserja v xy ravnini do 0.05 mm - Točnost laserja v z osi 0.1 mm - Odmik laserja med skeniranjem cca 300mm Postopek skeniranja: Svetleče, refleksivne, transparentne, črne objekte prekrijemo s pudrom. Objekt polepimo z refleksivnimi točkami, katere omogočajo skenerju, da se pozicionira na površino objekta. Izvajanje skeniranja poteka s počasnim in enakomernim pomikanjem po površini objekta. Podatke se obdeluje v programu ZScan. Možnost je izvoza v STL formatu. ZScanner 700 je primeren za skeniraje objektov do velikosti osebnega avtomobila. Ročni skener (ZScanner 700) Primer 3D skeniranja

3D CAD datoteko, pošljemo na tiskalnik. Le-ta jo s pomočjo programske opreme obdela in razsloji na tanke plasti (layer).

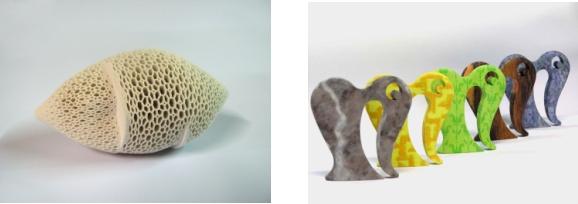

3 3D tehnologija tiskanja Barvno 3D tiskanje predstavlja korak najprej med tehnologijami hitre izdelave prototipov (Rapid Prototyping). Contexa barvna tiskalnika DESIGNmate Cx in ZPrinter 450 sta trenutno edina na tržišču, ki poleg treh dimenzij ponujata tudi barvo, tako da govorimo o barvnih 3D modelih. 3D CAD datoteko, pošljemo na tiskalnik. Le-ta jo s pomočjo programske opreme obdela in razsloji na tanke plasti (layer). Tiskalnik nato v ponavljajočem zaporedju (prah, vezivo in barva) tiska vse do končne podobe izdelka. Tiskalniki so izjemno natančni, saj je debelina plasti, ki jo nanese v enem prehodu od 0,089 mm do 0,203 mm debeline. Tiskalnik nanese dve plasti (poln tloris) v obdobju ene minute. Največja velikost, ki jo tiskalnik (DESIGNmate Cx) lahko izdela je 254mm x 203mm x 356mm. Navedena dimenzija ne predstavlja nikakršne omejitve, saj lahko model razdelimo, natisnemo in nato sestavimo iz večih ločenih delov. Tiskalnik tiska z ločljivostjo 600dpi x 540dpi. Contexova programska oprema podpira 3D datotke s končnico STL, VRML ter PLY kot vhodni format. Najnovejši in na tržišču najcenejši 3D barvni tiskalnik podjetja Contex ZPrinter 450 je tiskalnik z najvišjim možnim avtomatskim delovanjem in največjo možno združljivostjo s pisarniškim okoljem. 3D tiskalnik avtomatsko odstrani in reciklira odvečen prah. Uporablja»negativen tlak«in zaprt sistem odstranjevanja prostih delcev ter tako v zrak ne spušča praha in umazanije. S prahom in vezivom med delom ne pridemo v stik, kar omogoča čisto nalaganje prahu in izgradnjo modelov. Odvečni prah, ki ostane pri izgradnji modelov, tiskalnik sam očisti in ga vrne v posodo z odvečnim prahom. Nekaj primerov 3D modelov (izdelanih s Contex DESIGNmate Cx 3D barvnim tiskalnikom)

4 POVEZAVA 3D SKENIRANJA IN 3D TISKANJA Francesco Robba: Narcisov vodnjak, Ljubljana 3D sken kipa

5 3D print modela kipa Contex DESIGNmate Mx enobarvni 3D tiskalnik delovni prostor (velikost izdelka): 203 x 254 x 203 mm velikost tiskalnika: 74 x 86 x 109 cm

Contex ZPrinter 450 barvni 3D tiskalnik delovni

(velikost izdelka): 254 x 356 x 203 mm velikost

6 Contex ZPrinter 450 barvni 3D tiskalnik delovni prostor (velikost izdelka): 203 x 254 x 203 mm velikost tiskalnika: 122 x 79 x 140 cm Contex DESIGNmate Cx barvni 3D tiskalnik delovni prostor (velikost izdelka): 254 x 356 x 203 mm velikost tiskalnika: 107 x 79 x 127 cm Prikaz delovanja 3D tiskalnika

7 ZAGOTOVITE SI SVOJO PERSONALIZIRANO 3D MASKO! 1.) Zastonj skeniranje obraza in 3D tiskanje personalizirane maske na temo»beneške maske«skeniranje obrazov obiskovalcev bo potekalo na razstavnem prostoru 3D Print Foruma 2007»Let's make it in 3D!«na sejmu FESPA Berlin 2007 od 5. do 9. junija )Skeniranje celotnega ženskega modela Predhodno natisnjen model ženskega telesa bo razstavljen. Celoten proces 3D skeniranja bo prikazan na razstavnem prostoru 3D Print Foruma 2007»Let's make it in 3D!«na sejmu FESPA Berlin 2007 od 5. do 9. junija ŠTUDENTSKI NATEČAJ Študentski natečaj 2007 tokrat z naslovom Let's make it in 3D! je tudi letos požel veliko zanimanja s strani študentov arhitekturnih, oblikovalskih in drugih strok. Predvsem nas navdušuje dejstvo, da je za 2. kategorijo prispelo veliko število zanimivih modelov in strokovna komisija je med 20 najbolje priprajvljenimi za 3d tisk imelo veliko dela. Stokovna komisija je bila sestavljena iz 10 članov iz vrst organizatorjev, sponzorjev in strokovnjakov umetniških in tehnično podprtih strok. Natečaj je razdeljen v dve kategoriji: 1. kategorija: Izdelava avtorske umetniške kompozicije v 3D programu s 3D skeniranim elementom

8 Za 1. kategorijo je prispelo le eno delo in sicer The Hand Table avtorice Diana Blumer Košak iz Arhitekturne Fakultete Univerze v Ljubljani. Avtorica je tako neposredno zasedla 1. mesto. 2. kategorija: Izdelava replike obstoječe arhitekturne zgradbe ali katere od drugih trodimenzionalnih umetnin

9 1. mesto Dragon fly, avtor: Aleš Vaupotič, Univerza v Ljubljani, Filozofska fakulteta, 2. mesto Tubestation, avtor: Slavko Milanovič, Univerza u Beogradu, Arhitektonski fakultet,

3. mesto Copy of Pantheon, avtorica: Lea Terseglav, Univerza v Ljubljani, Naravoslovnotehniška fakulteta 3D Print Forum 2006 3D PRINT FORUM 2006

10 3. mesto Copy of Pantheon, avtorica: Lea Terseglav, Univerza v Ljubljani, Naravoslovnotehniška fakulteta 3D Print Forum D PRINT FORUM 2006 Dreams Deserve Development maj 2006 na sejmu FESPA DIGITAL 2006 RAI, Amsterdam, Nizozemska
