1 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 1 ANTÉNY A NAPÁJEČE Kurz operátorů Radioklub OK2KOJ při VUT v Brně 2016/2017
2 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 2 Vedení Z hlediska napájení antén slouží k přenosu vf. energie od vysílače k anténě a naopak anténou sesbírané energie k přijímači Náhradní schéma: Charakteristická impedance: Vedení má i ztráty sériový odpor cívky, svodová paralelní vodivost kondenzátoru: - útlum, max. přenášený výkon
3 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 3 Parametry napájecích vedení: Charakteristická impedance Útlum v db/m roste s frekvencí skiefekt Maximální přenesený výkon (klesá s frekvencí, skinefekt) Činitel zkrácení = fázová rychlost vlny je nižší (dáno permitivitou dielektrika) Základní typy vedení: 1
4 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 4 Přizpůsobené vedení: Zdroj i zátěž mají impedanci odpovídající charakteristické impedanci vedení. Útlum na přizpůsobeném vedení: 100 W 80 W dB To je asi 5,5 m RG-58 na 2 m, 20 W se přemění na teplo ve vedení Nepřizpůsobené vedení: Charakteristická impedance vedení se liší buď od impedance zdroje (vysílače) nebo zátěže (antény).
5 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 5 Část výkonu se u antény odrazí zpátky a postupuje po napáječi směrem k vysílači. Fáze zpětně postupující vlny se periodicky přičítá a odčítá s fází vlny postupující k anténě, takže se podél napáječe vytvoří stojaté vlny s amplitudou E max ae min Poměr stojatých vln (Standing Wave Ratio, SWR): S %& ' ()* ' ( ' +', ' -', E i = incident wave (postupná vlna) E r = reflected wave (odražená vlna) SWR1,E r 0 => přizpůsobeno, nic se neodráží Činitel odrazu: (uvažujeme navázání vedení anténa) 0 ', ' Z 0 = char. impedance vedení Z L = impedance antény (load = zátěž)

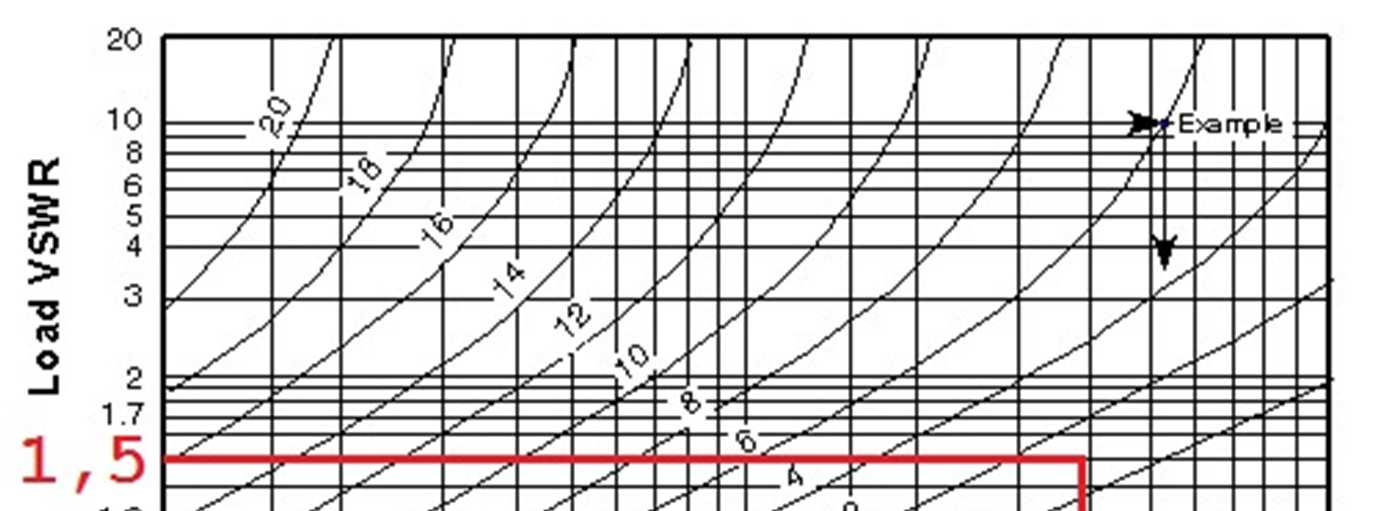

6 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 6 Např. pro SWR = 1,5 ječinitel odrazu 0,2 (0,5/2,5) Ztráty odrazem: Decibelový poměr výkonu postupné vlny a výkonu v odražené vlně : Pro naše SWR = 1,5 a výkon postupné vlny 80 W 6 200, ,2 14dB výkon odražené vlny je 3,2 W (opět se musí přeměnit v teplo) Ztráty nepřizpůsobením: Decibelový útlum výkonu vysílaného z koncového stupně vysílače do vedení (přizp.) a antény (nepřizp.) vlivem odrazu na nepřizpůsobeném konci vedení.
7 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 7? Pro náš případ? : 9 9 : 803,2 Když měříme SWR antény na druhém konci kabelu (u vysílače) projeví se ztráty na kabelu (100 W TX, u antény 80 W, tady se 3,2 W odrazí vlivem nepřizpůsobení a tento výkon cestou zpět se zase o 1dB utlumí na cca 2,56 W: 80 0,18dB 6AB 10 CD 20log0 AB 200,16 15,9 db N%& 456+ AB +O CD +,I -O CD -,I 1,38 P QR 1,5
8 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 8 V našem případě se na vedení mění v teplo 20 W vlivem ztrát na postupné vlně a dalších 0,64 W (3,2-2,56) vlivem ztrát na odražené vlně. Do vysílače se vrací 2,56 W (musí zvládnout absorbovat). Do antény jde 76,8 W ( ,2). Redukce určení SWR antény s měřením přes útlumové vedení
9 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 9 Char. impedance je dána mechanickými poměry rozměrů (vnější/vnitřní vodič u koaxu, průměr drátu/vzdálenost u dvouvodičového vedení) a materiálovými parametry dielektrika 138 S T 1

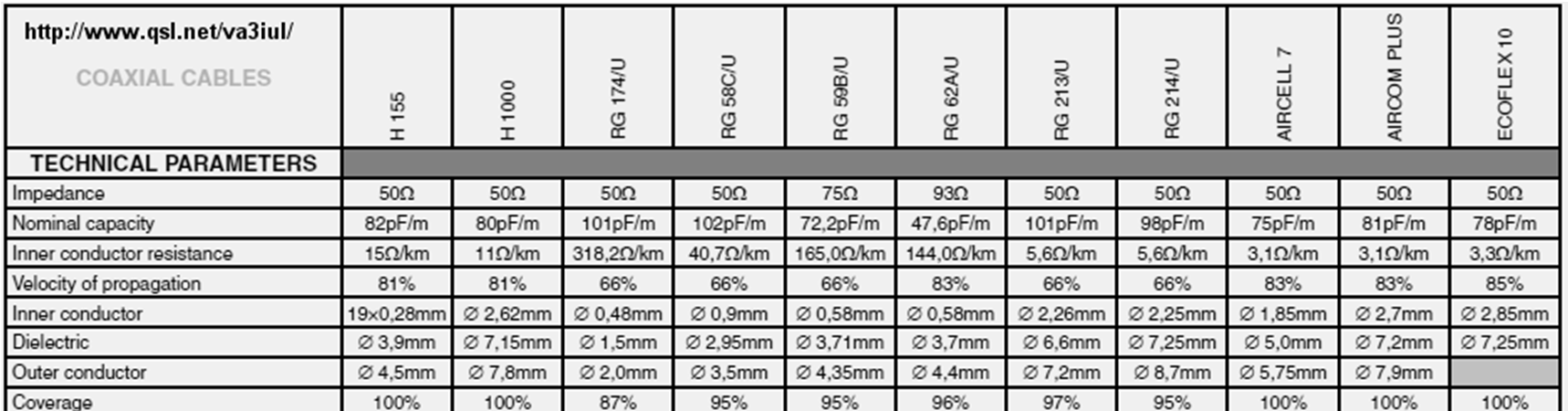

10 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 10 Parametry koaxů
11 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 11 Anténa - transformuje vf. energii dodávanou na vstup antény prostřednictvím napáječe (výkon PU I, WV A) na elektromagnetickou vlnu (hustota výkonu elmag. pole ΠExH,W/m2V/m A/m) a naopak (vysílací vs. přijímací anténa) - do antény teče vf. proud a na jejích svorkách je vf. napětí (budící výkon), od antény se šíří elmag. vlna - elmag. vlna: - vektory elektrického pole a magnetického pole jsou navzájem kolmé, a směr šíření je kolmý na tyto vektory
12 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 12 Směr šíření elmag. vlny je kolmo od stránky (plátna) Kulová vs. rovinná vlna Izotropický zářič = fiktivní anténa od které se šíří elmag. energie stejně všemi směry Ve velké vzdálenosti od antény se kulová vlna jeví jako rovinná vlna
13 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 13 Anténa a rezonanční obvod Princip dva vodiče jako desky kondenzátoru Kond budí elektrické pole, cívka (vodič antény) generuje magnetické pole Náhradní schéma:
14 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 14 Parametry antén Směrová charakteristika H V

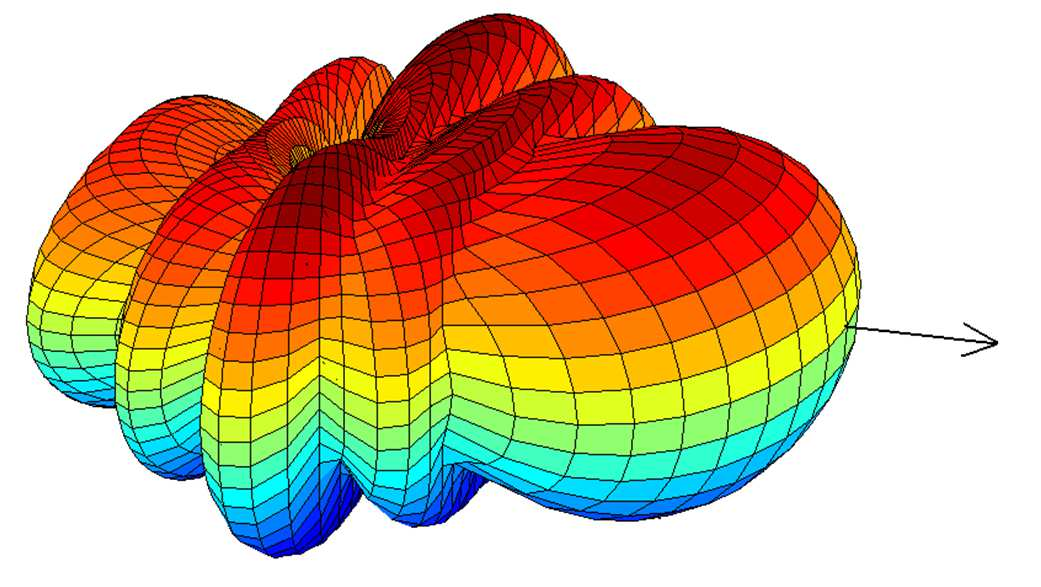

15 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 15 3D - vyzařovací diagram: horizontální rovina f(φ), vertikální rovina f(θ), 3D f(φ,θ) - zisk v hlavním směru (dbi k izotropnímu zářiči, dbd k dipólu) - šířka hlavního laloku pro potlačení o 3 db (šířka hlavního svazku), předozadní poměr, potlačení bočních laloků - vstupní impedance, SWR => přizpůsobení - šířka pásma a frekvenční závislost uvedených parametrů
16 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 16 Dipól
17 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 17 Rozložení proudu a napětí (el. pole) impedance na svorkách 73 Ω - projevuje se země
18 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 18 Směrová charakteristika Na vertikální má vliv opět blízká zemní plocha
19 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 19 To se však může hodit na KV při spojení odrazem od ionosféry
20 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 20 Skládaný dipól Balun 4:1 pro VKV
21 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 21 Invertované V na KV
22 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 22 Sloper
23 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 23 Zkrácené dipóly
24 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 24 Multiband dipól Multiband trapovaný dipól (např. W3DZZ)
25 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 25 OCF out off center dipól
26 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 26 Longwire rychle na KV s transmatchem
27 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 27 Windom - multiband Windom s kaxem a balunem
28 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 28 Vertikální antény (KV i VKV)
29 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 29 Směrovka vs. délka
30 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 30 Přizpůsobení (i širokopásmově)
31 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 31 S půlvlnným rukávem Na 2m, třeba na whip auto Zkrácení cívkou
32 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 32 Smyčkové loop antény vodič má celo délku vlny Velmi oblíbená delta loop
33 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 33 Magnetická smyčka ladí se do rezonance na C vysoké napětí
34 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 34 Yagi-Uda princip (KV, VKV i UKV i mikrov) Yagi pro magic band (6 m) Napájení gama
35 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 35 Mikrovlny jako vedení koax nebo vlnovod antény parabolické Ant 23/13/9 cm OK2PNQ
36 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 36 Co je na střeše KOJe na KV
37 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 37 A když je anténa nepřizpůsobená stojaté vlny PSV fwd % ref % , ,
38 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 38 Jak vypadá PSV u dobré antény

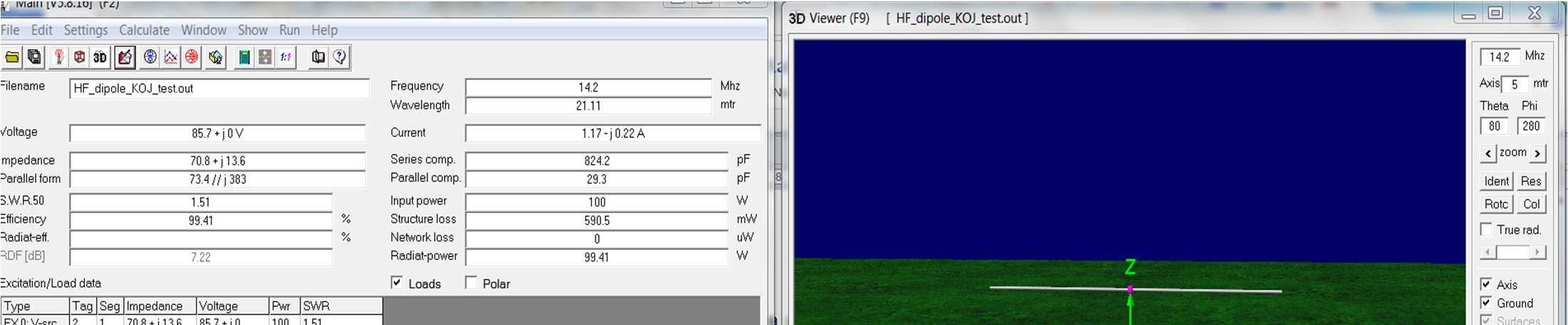

39 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 39 Simulace antén, např. 4NEC
40 Radioklub OK2KOJ při VUT v Brně: Kurz operátorů 40 TKU ES 73!
