2 Expert na zelenou energii Člen podnikatelské skupiny LUKA & BRAMER GROUP se sídlem v Brně Zaměřená na: dodávku technologií pro využití a zpracování odpadů dodávku a servis technologických celků a zařízení v oblasti energetiky dodávku a servis technologických celků zaměřených na úsporu energií napříč pro soukromý i podnikatelský sektor výzkum a vývoj pyrolýzních a depolymerizačních jednotek Disponuje zkušeným týmem inženýrů s mnohaletou praxí v daném oboru unikátním řešením každého technologického celku

3 ORC - Organický Rankinův Cyklus Přeměna odpadního tepla na elektrickou energii

4 ORC - Organický Rankinův Cyklus Rankinův cyklus => podobný parnímu cyklu (kondenzační cyklus) Pracovní látka => směs organických sloučenin náhrada vodní páry Pracovní látka => výrazně nižší výparní teplota Využití tepla v rozmezí 80 C 150 C Přeměna nevyužitelného (odpadního) tepla na elektrickou energii Nulová produkce emisí CO 2

5 Organický Rankinův Cyklus - schéma Cyklus začíná u čerpadla, které čerpá provozní kapalinu ve vnitřním okruhu zařízení do výparníku. Do výparníku je také přiváděno odpadní teplo, které zahřívá kapalinu a ta se začíná odpařovat. Nasycený plyn o vysokém tlaku na výstupu z výparníku je posílán do expandéru. Rozpínající se plyn roztáčí expandér spojený s generátorem, čímž dochází k výrobě elektrické energie. Přesycený plyn o nízkém tlaku opouští expandér a kondenzuje v kondenzátoru. Kapalina opouštějící kondenzátor je opět přečerpána a celý cyklus se opakuje.

6 Palivo pro ORC Odpadní teplo, které je bez dalšího využití mařeno na chladičích nebo vypouštěno do ovzduší Kogenerační jednotky: dieselové, plynové, bio-plynové Nízkotlaká pára: za turbínou, z výrobních procesů Průmyslové procesy: chemické podniky, rafinérie, sklárny, hutě, slévárny Spalovací procesy: elektrárny, kotelny, spalovny, cementárny Geotermální zdroje a solární zdroje tepla

7 Palivo pro ORC Horká voda Měrná tepelná kapacita: 4,19 kj/kgk Termální olej Měrná tepelná kapacita: 2,5 kj/kgk Nízkotlaká pára Spaliny Výparné teplo: 2106 kj/kg při 150 C Potřeba instalace tepelného výměníku spaliny/voda

8 Výkonová řada ORC E-Rational LT 111, < 1,6 MWt: kw LT 221, < 3,5 MWt: kw LT 241, < 4,0 MWt: kw LT 442, < 7,0 MWt: 2x132-2x160-2x185-2x200-2x220-2x250-2x280-2x315 kw HT 111, < 1,5 MWt: kw HT 121, < 2,0 MWt: kw HT 221, < 3,0 MWt: kw HT 241, < 4,0 MWt: kw HT 442, < 6,0 MWt: 2x185-2x200-2x220-2x250-2x280-2x315-2x355-2x370 kw

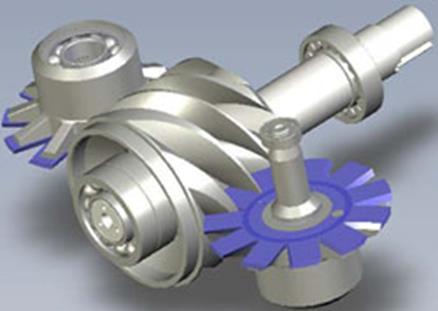

9 Charakteristika jednotek ORC E-Rational Výkonový rozsah: 55 kw 740 kw Modulární konstrukce E-Rational šroubový Expandér Nízké otáčky <3000 rpm Asynchronní generátor Bezproblémové připojení do sítě Dálkový přístup a monitoring Mazací systém v rámci pracovní látky Vnitřní i venkovní provedení Účinnost 6 13 % dle pracovních podmínek

10 Aplikované směrnice ORC E-Rational Strojní směrnice 2006/42/EG EMC Směrnice 2004/108/EG Směrnice nízkého napětí 2006/95/EG Směrnice pro tlaková zařízení 97/23/EG Stupeň ochrany IP55

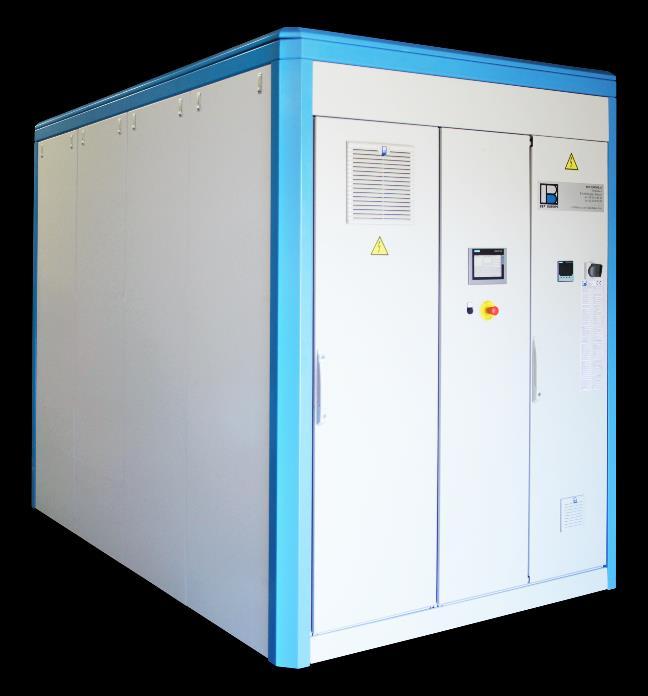

11 ORC E-Rational typy jednotek ORC < 2 MWt vnitřní provedení ORC < 4 MWt venkovní provedení

12 ORC E-Rational typy jednotek ORC < 7 MWt venkovní provedení

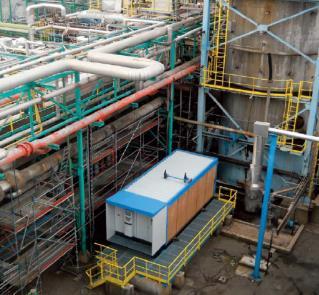

13 Referenční instalace - využití tepla v průmyslu 1 Chemický podnik Proviron, Ostend, Belgie Exotermický proces Využití odpadní páry tlak 3,5 bar, průtok 3,5 tun/hod Chlazení: studená voda Výroba: 200 kwe Roční výroba: >1 500 MWh Snížení produkce emisí CO 2 > 1000 tun/rok Úspora vody: > m 3 /rok ORC typ kwe V provozu od 05/2012

14 Referenční instalace - využití tepla v průmyslu 2 Strojírenský podnik Alstom, Norsko Využití odpadního tepla z procesu zpracování hliníku ORC typ kwe Teplá voda: 90 C / 70 C Tepelný výkon: kwth Chlazení: studená voda z fjordu 13 C Výroba elektřiny kwe dle tepelného příkonu V provozu od 06/2013

15 Referenční instalace - využití tepla v průmyslu 3 Společnost TREDI Štrasburk, Francie Využití odpadního tepla z procesu průmyslové výroby 2x ORC typ HT kwe (740 kwe) Teplá voda: 150 C Tepelný výkon: kwth Chlazení: vnější vzduchem chlazený kondenzátor Rekuperační výměníky pro zvýšení účinnosti Účinnost zařízení: 11,5 % V provozu od 06/2016

16 Referenční instalace - využití tepla v průmyslu 4 Společnost ENERGY SERV, Gherla, Rumunsko Využití odpadního tepla z procesu průmyslové výroby ORC typ LT kwe Teplá voda: 85 C Tepelný výkon: kwth Chlazení: vnější vzduchem chlazený kondenzátor Účinnost zařízení: 7 % V provozu od 08/2016

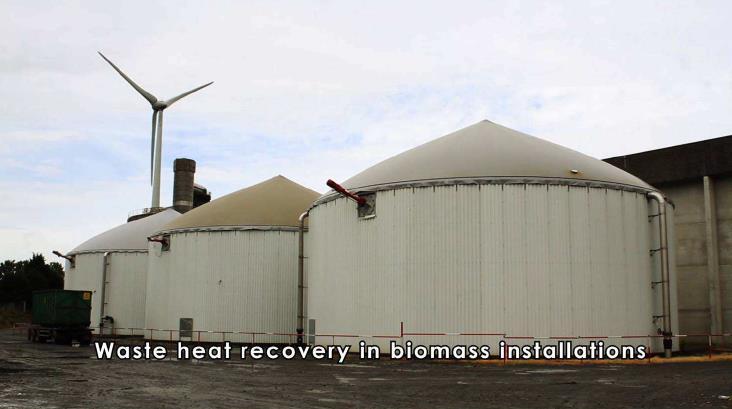

17 Referenční instalace - využití tepla KGJ Bioplynová stanice Quévy, Belgie 3xKGJ Deutz, instalovaný výkon: 2432 kwe / 2650 kwth ORC instalováno na místo suchého chladiče Využití odpadního tepla: Horká voda z vnitřního okruhu motorů, 90 C/70 C Výroba: 40 kwe Roční výroba: >340 MWh Snížení produkce emisí CO 2 >240 tun/rok ORC typ kwe V provozu od 06/2012

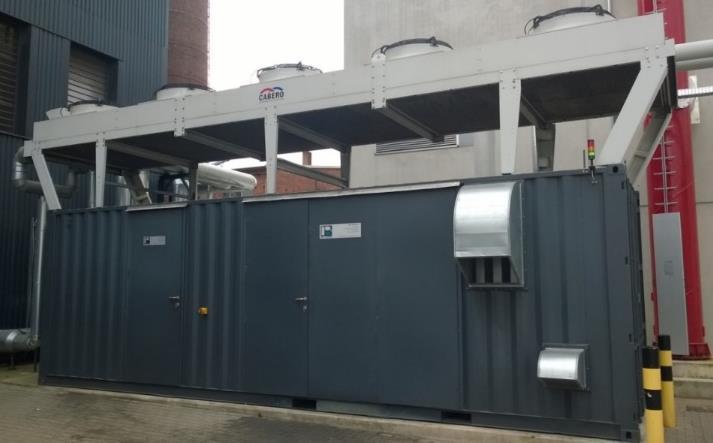

18 Referenční instalace - biomasová elektrárna 1 Holzheizkraftwerk Hövelhof, Německo 5 MWth kotel na biomasu 1 MWe Turboden vysokoteplotní ORC (300 C) Chlazení jednotky Turboden je tepelným vstupem pro E-Rational ORC ORC typ kwe Horká voda 90 C/70 C Výroba: 270 kwe Chlazení: suchý chladič V provozu od 04/2014

19 Referenční instalace - biomasová elektrárna 2 Holzheizkraftwerk Oerlinghausen, Německo 3 MWth kotel na biomasu 620 kwe Turboden vysokoteplotní ORC (300 C) Studená strana ORC Turboden zásobuje CZT Přebytky tepla z CZT jsou vstupem pro E-Rational ORC typ kwe Horká voda 90 C/70 C Výroba: 270 kwe Chlazení: suchý chladič V provozu od 03/2013
