Technická opatření na ekonomizéru biomasového zdroje v Teplárně Mydlovary

Transkript

1 Technická opatření na ekonomizéru biomasového zdroje v Teplárně Mydlovary Petr Busta, vedoucí Teplárna Mydlovary Milan Váša, vedoucí Provoz a správa zdrojů Konference Biomasa, bioplyn & energetika 2016, Třebíč

2 Přehled základních parametrů Do soustavy CZT pracují 3 zdroje - kogenerační jednotka (1.200 kwe; kwt), kotel na zemní plyn (5,6 MWt) a biomasový kotel (2,661 MWe; 9,07 MWt) Roční výroba elektřiny cca MWh kogenerační jednotka cca MWh biomasový kotel cca MWh Roční dodávka tepla do CZT cca GJ kogenerační jednotka cca GJ kotel na zemní plyn cca GJ biomasový kotel - OTV cca GJ Roční prodej tepla cca GJ GJ (vl. spotřeba) připojeno 647 domů vč. bytových a 39 firem, délka trasy tepelných rozvodů 15,55 km

3 Detail k biomasovému zdroji Technologie a provoz parní kotel VYNCKE 11,7 t/h a kondenzační odběrová turbína EKOL jmenovitý svorkový výkon cca 2,66 MWe odběr páry z turbíny pro výrobu teplé vody do CZT (max. výkon cca 5,4 MWt) roční provoz cca hodin Palivo Pouze dřevní hmota, základním palivem lesní štěpka o výhřevnosti 7-12 GJ/t (kategorie O2), záložním palivem odřezky a krajiny (kategorie O3) t/rok 90 t/den Výroba: elektřina + teplo roční dodávka cca MWh elektřiny (cca domácností) a GJ tepla na úrovni teplé vody do 95 C (soustava CZT Mydlovary-Zliv) Emise zařízení splňuje zpřísněné emisní limity (zejména TZL elektrofiltr, skutečné emise cca 30 mg/nm 3 )

4 Technologické schéma Teplárny Mydlovary Kondenzační odběrová turbína 2,66 MWe 11,7 t/h 400 C 3,2 MPa ~ Chladící věž Biomasa 0,12 MPa Kondenzátor Napájecí nádrž KJ 5,6 MWt 1,17 MWe 90/70 C ~ 1,2 MWt Výměník Akumulace tepla 90/50 C CZT Mydlovary - Zliv Zemní plyn Zemní plyn 5,4 MWt

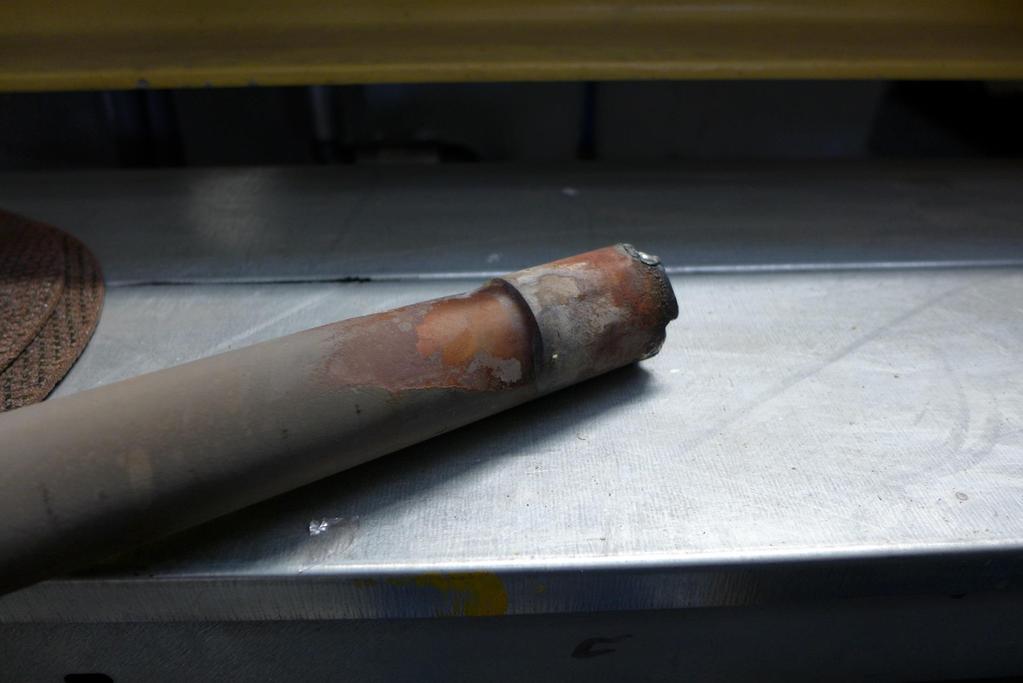

5 Netěsnost kotle problémy s ohřívákem vody netěsnosti vznikly krátce po uvedení do běžného provozu první závada v 6/2014, tj. 1,5 roku od PAC další i po opravách v roce 2015 a 2016 závady i na nových (vyměněných) trubkách zásadní problémy spočívající v mechanickém opotřebením trubek 3 charakteristické druhy opotřebení masivní úbytek materiálu u konců trubek v blízkosti stěny plošný úbytek materiálu po delší části trubek vroubkování trubek po delší části v první etapě prováděny opravy následků, ale nikoli příčin

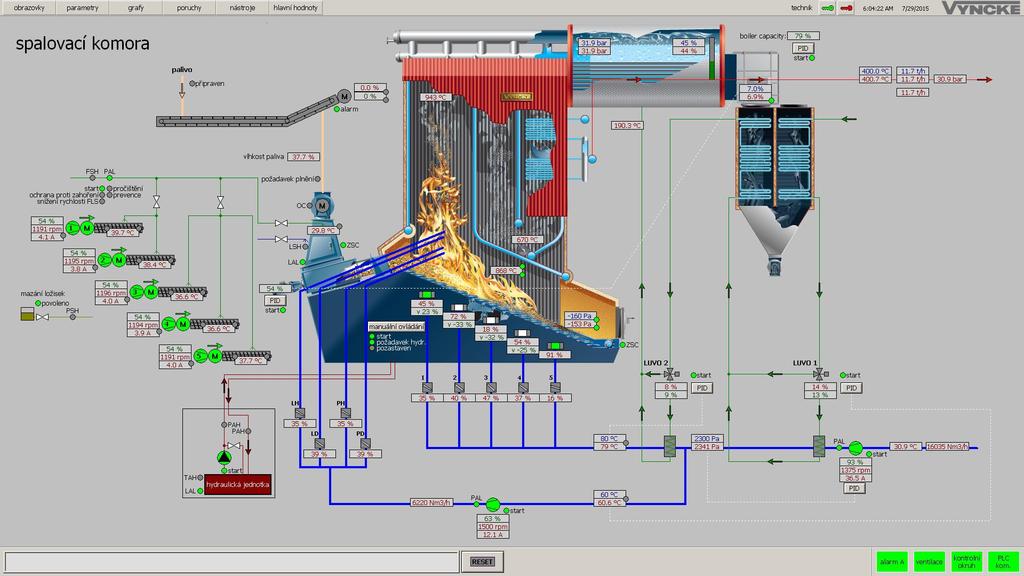

6 Obrazovka z řídícího systému

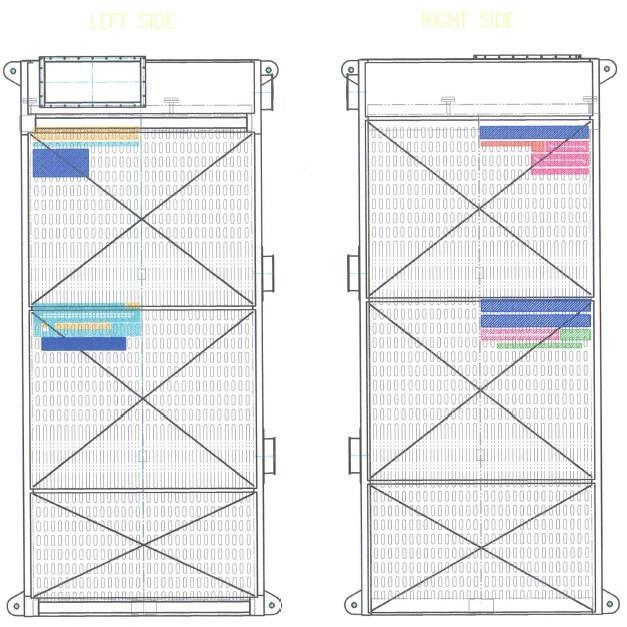

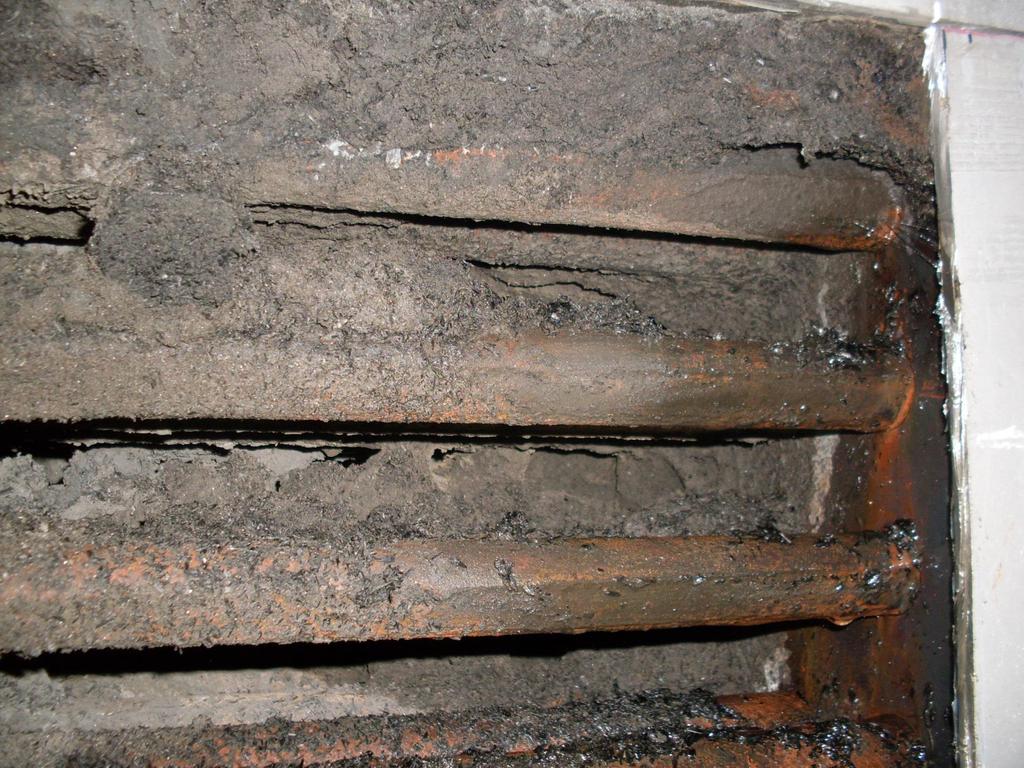

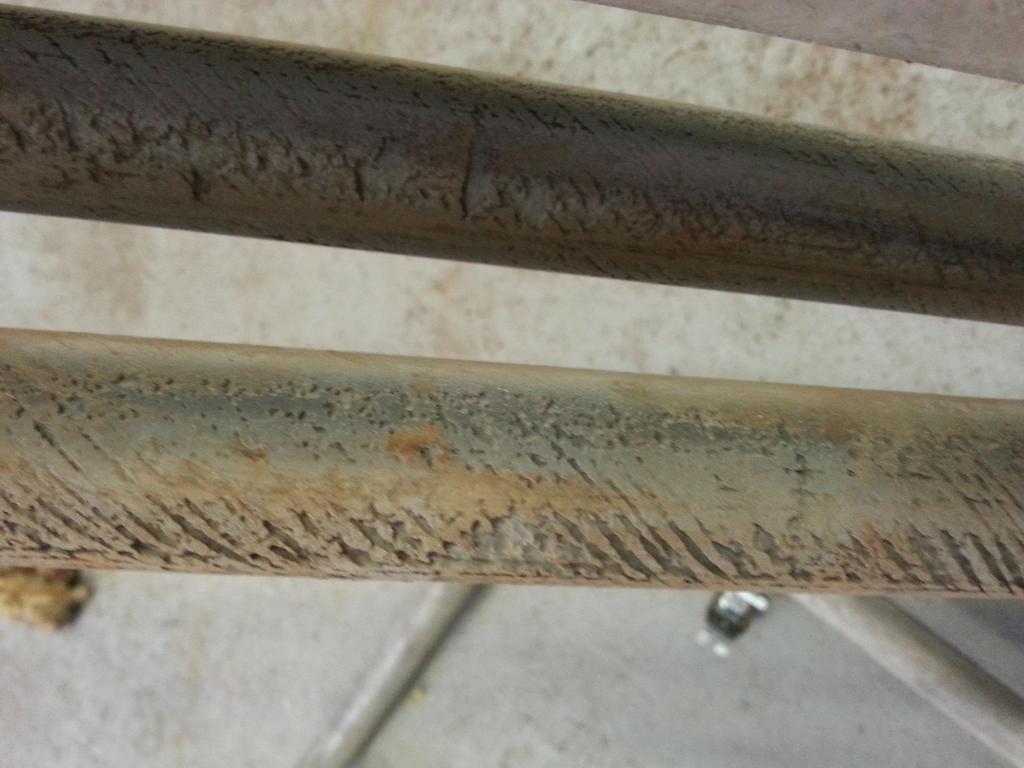

7 Místa poruch

8 8

9 Please overwrite text

10 Please overwrite text

11 Please overwrite text

12 Hledání možných příčin jednání s výrobcem kotle (VYNCKE) a generálním dodavatelem (TENZA) 3 odborné posudky FMMI VŠB Ostrava ÚMVaI VUT Brno FS ČVUT Praha (na základě měření před a po realizaci technických opatření) definováno 5 problematických oblastí mechanické uspořádání odtahu spalin, nerovnoměrné proudění materiál trubek teplota spalin a napájecí vody v trubkách rosný bod chemické složení paliva (síra, chlor, fosfor) popelnatost a příměsi v palivu

13 Dohodnutá a realizovaná technická opatření kompletní výměna opotřebovaných trubek středního a horního (posledního) svazku; v nejvyšší části opatřená tvrdokovem o tl. 0,35 mm (cca polovina posledního svazku) instalace usměrňovacích plechů do obratové komory ekonomizéru úprava výstupu spalin z ekonomizéru za účelem zrovnoměrnění proudění, včetně napojení do stávajícího kouřovodu

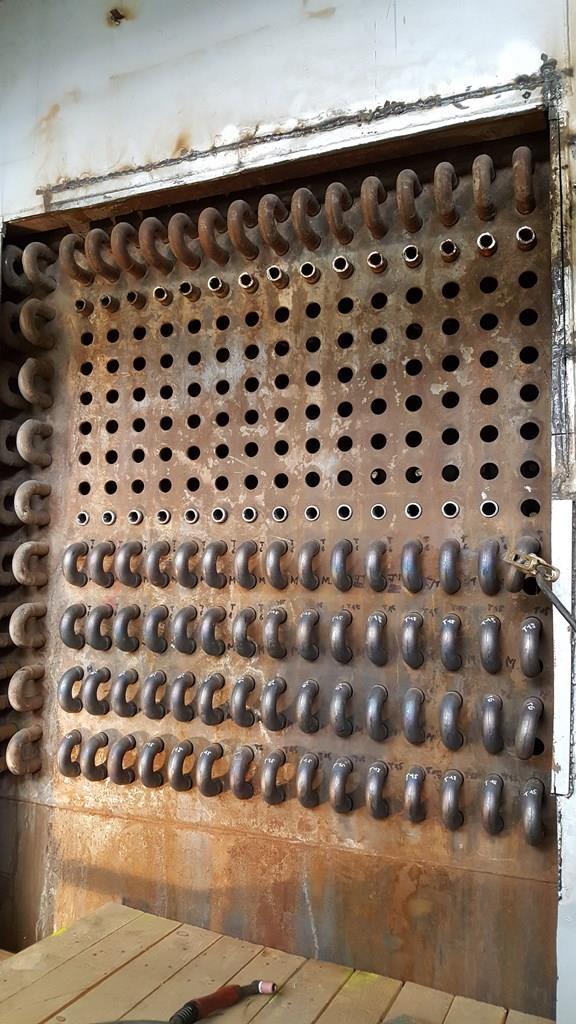

14 Výměna vadných trubek EKA

15 Výměna vadných trubek EKA

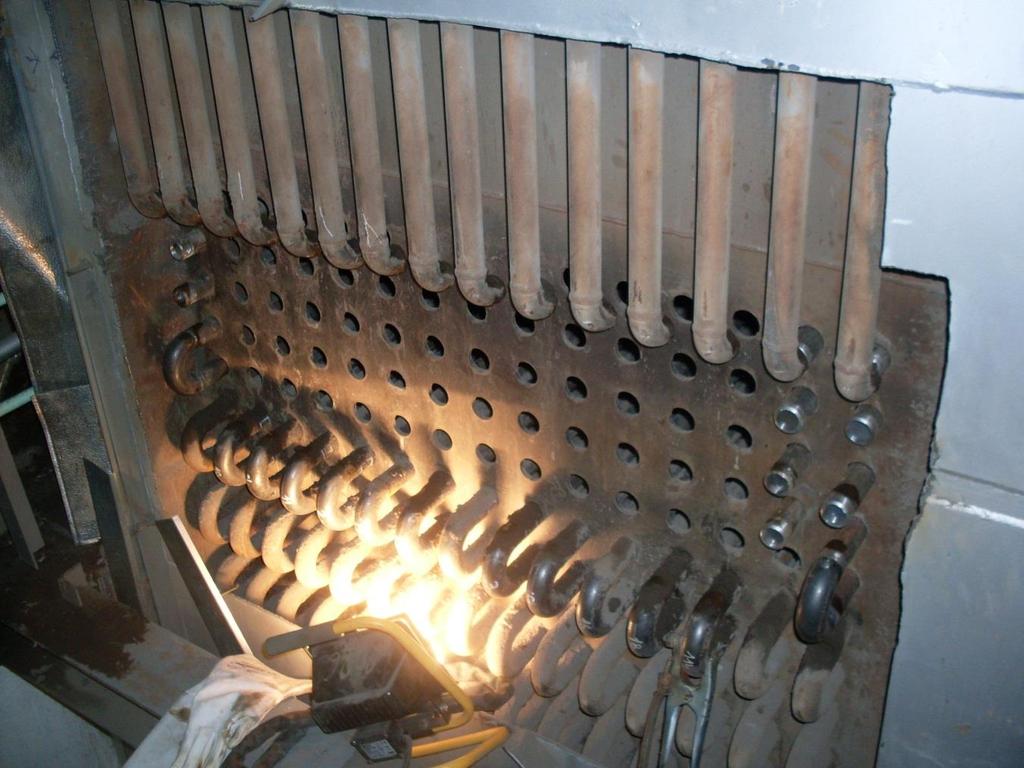

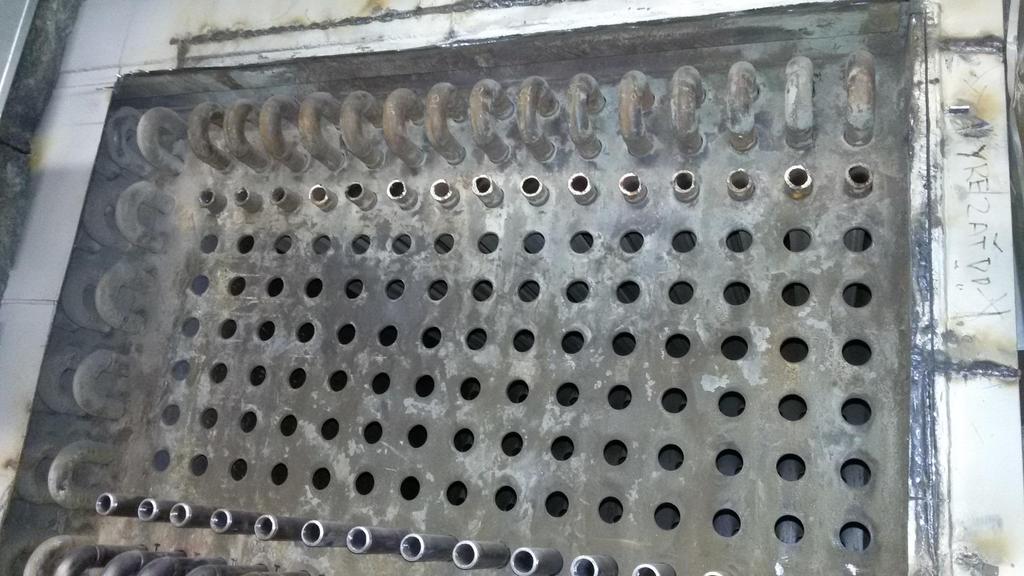

16 Oprava ohříváku vody výměna trubek

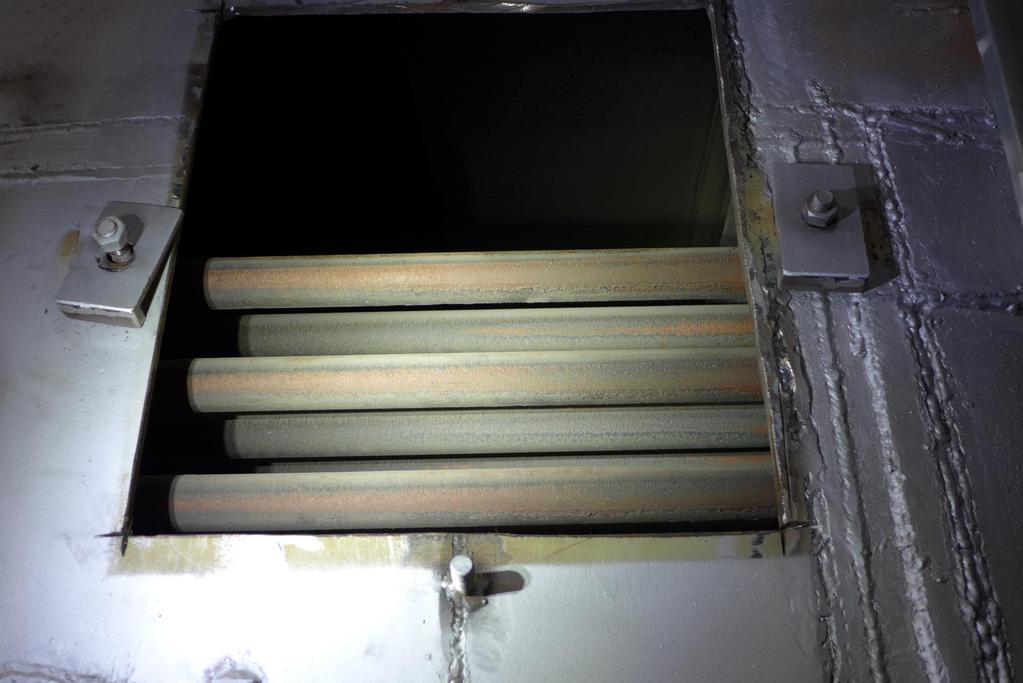

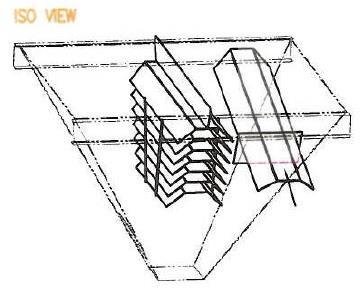

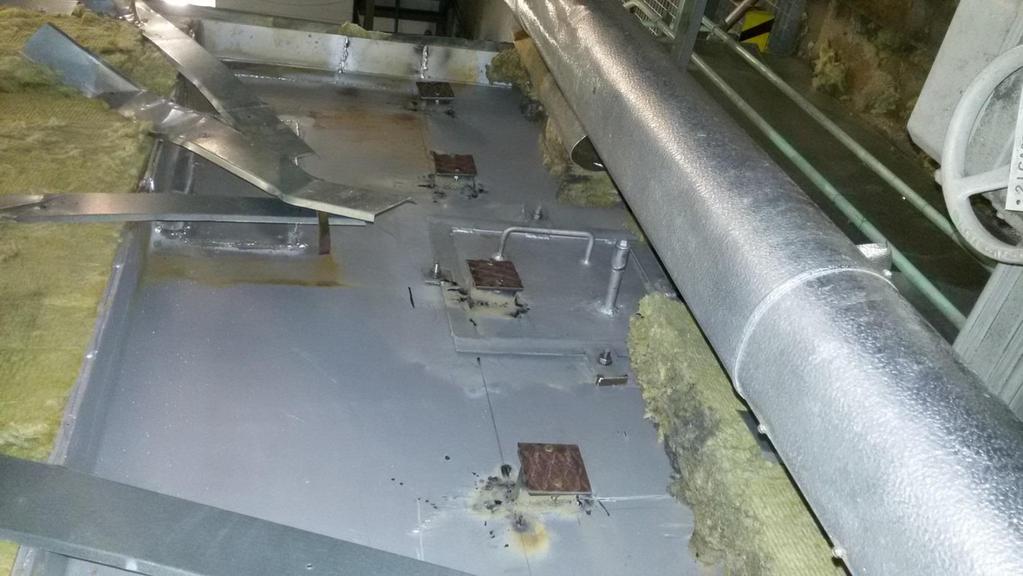

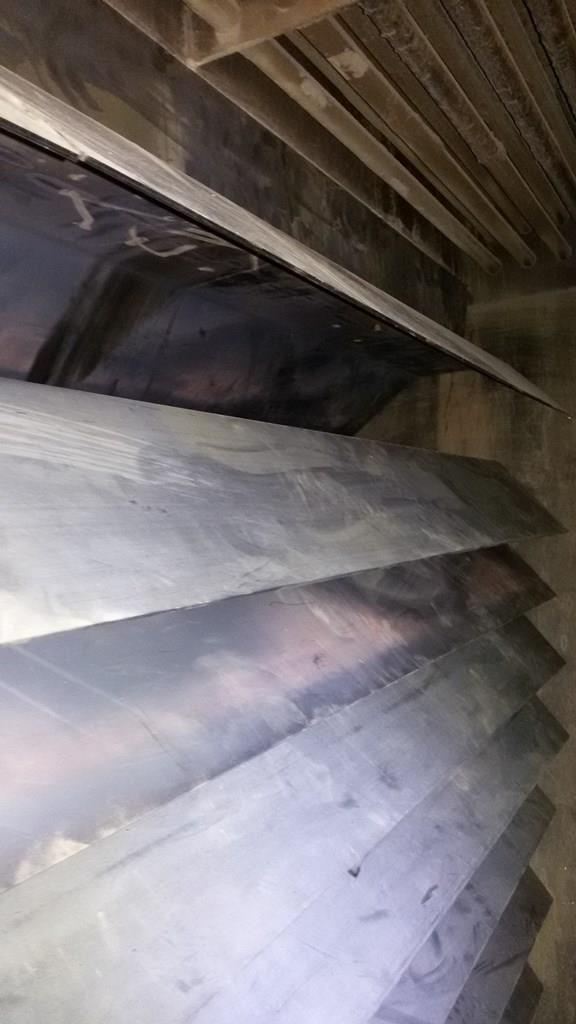

17 Žaluzie v obratové komoře nad výsypkou EKA

18 Původní výstup spalin z EKA. 18

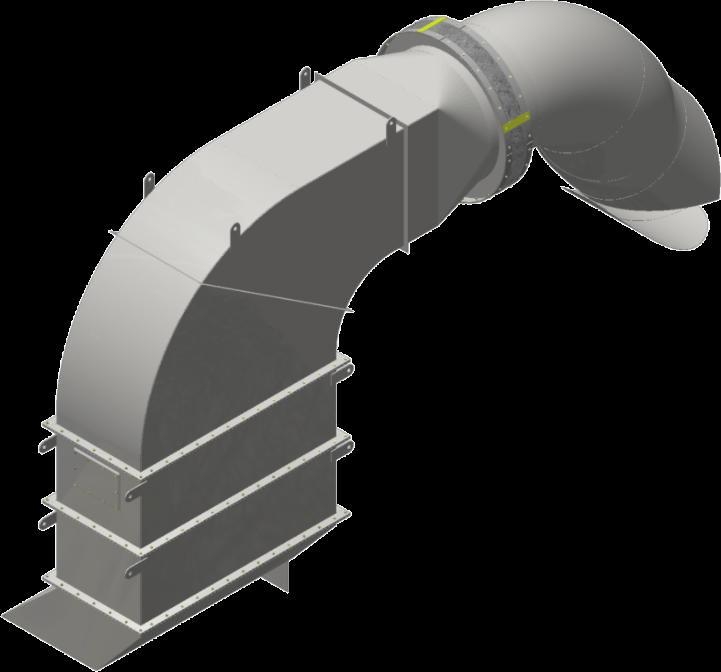

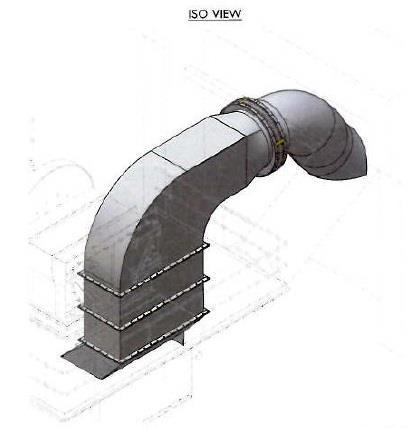

19 Úprava výstupu spalin.

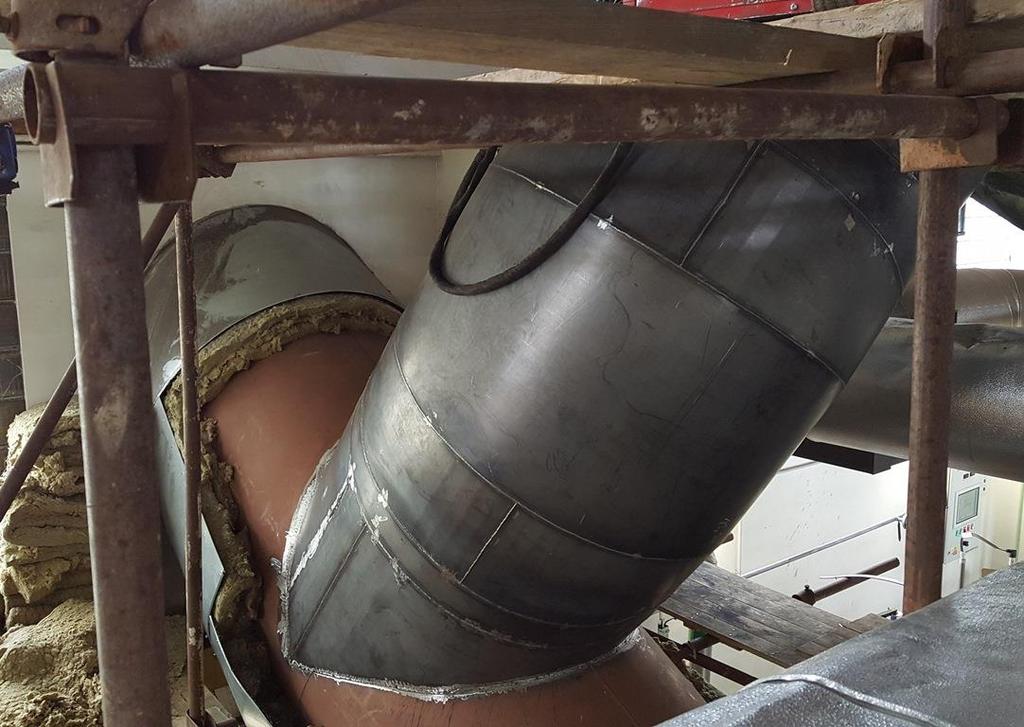

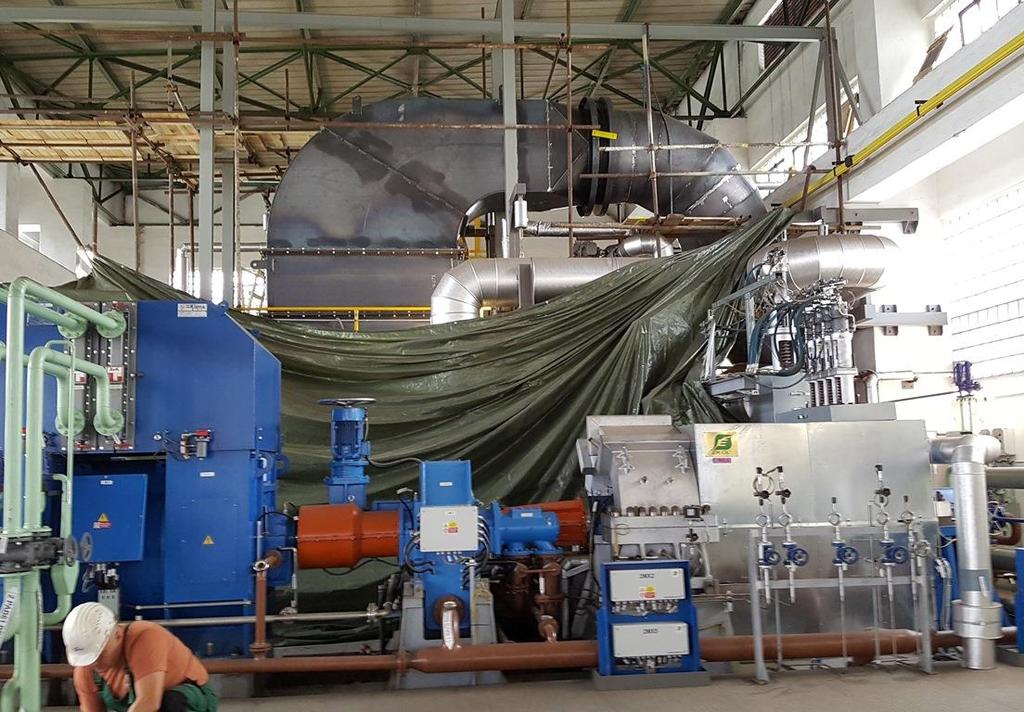

20 Montáž nového odtahu spalin 20

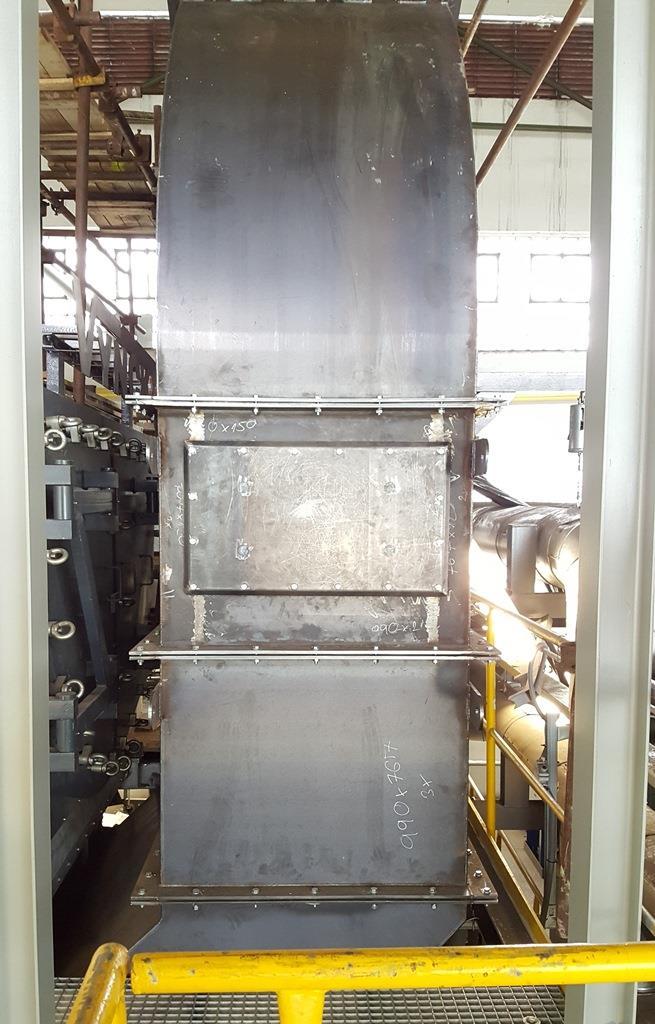

21 Odtah spalin 21

22 Otvory pro měření rychlosti proudění v ekonomizéru

23 První závěry po realizaci opatření za běžného provozu při spalování záručního paliva (lesní dřevní štěpky) nemůže dojít k podkročení rosného bodu posouzení rychlostních profilů ukázalo posun vyšších rychlostí od pravého kraje ke středu profilu; došlo ke snížení místních rychlostí v koncovém dílu ekonomizéru ve srovnání s původním řešením; vliv eroze by měl být výrazně potlačen vyhodnocení počtu záporných hodnot tlaků (opačné místní proudění) je mnohem jednoznačnější a ukazuje velmi pozitivní vliv rekonstrukce na výrazné uklidnění proudu spalin a lepší rozložení toku spalin v průřezu kanálu a tím i snížení vlivu eroze na trubky vestavěná žaluzie v obratové části zachycuje více pevných částic ze spalin než v minulosti, tyto jsou sbírány na spodní části ekonomizéru

24 Doporučení na základě zkušeností s provozem Stavět zdroj na zelené louce může být často efektivnější než využití původních, často nevyhovujících prostor při nutnosti kompromisních technických řešení Dobře vyladěný spalovací proces umožní dosažení a stabilní udržení výkonu při eliminaci nápeků a nálepů ve spalovací komoře Kvalita paliva má zásadní význam!!! Vlhkost, frakce, příměsi, sypká hmotnost Kvalita štěpky je různorodá, nutnost homogenizace Důkladné kontroly a hodnocení paliva, tlak na dodavatele Dimenzování a provedení dopravních cest paliva, popelovin, odtahu spalin musí vycházet z kvality a charakteru paliva (dostatečná rezerva!) lesní štěpka je agresivní a abrazivní materiál, nároky na opravy Účinný magnet pro separaci nežádoucích železných příměsí je nezbytný, nejlepší umístění je do místa přesypu štěpky

25

26

27 Backup

28 Nejčastější příčiny výpadků biomasového zdroje zaškvárovaný kotel zablokování šneků odpopelnění železem, kamenem apod. ztráta vody ve vodoznacích při výpadcích elektrické sítě při bouřkách nutnost čistit ohřívák vzduchu zaseklý řetězový dopravník štěpky do kotle netěsnost pohonů hydraulické podlahy problémy s jeřábem

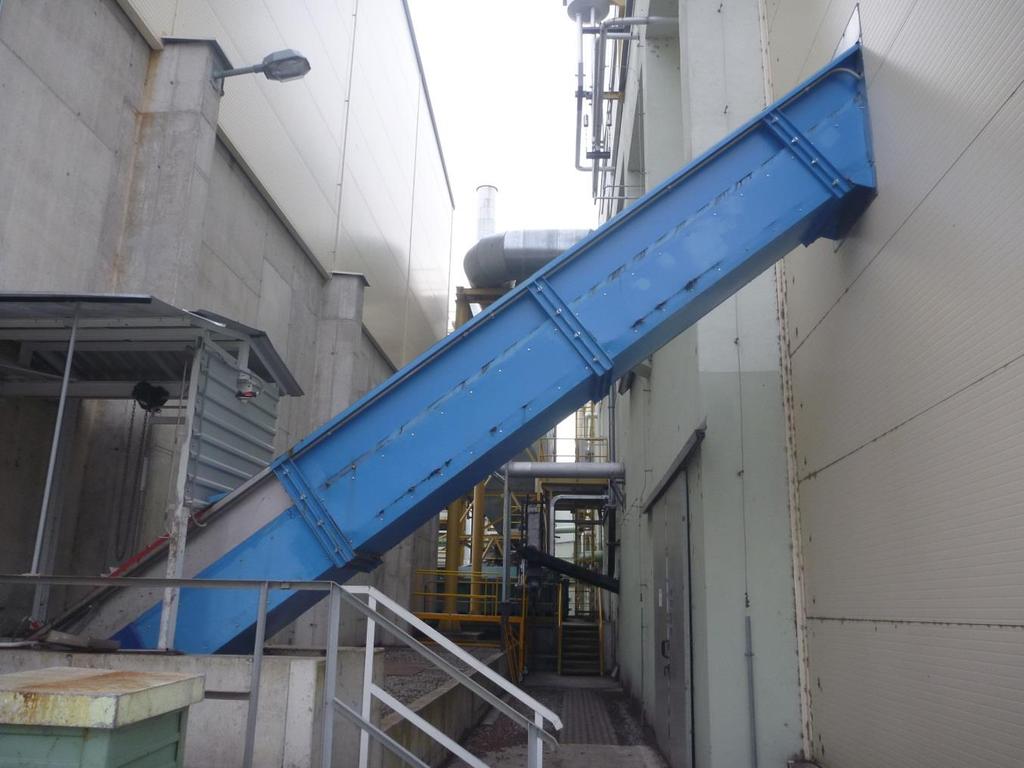

29 Řetězový dopravník štěpky

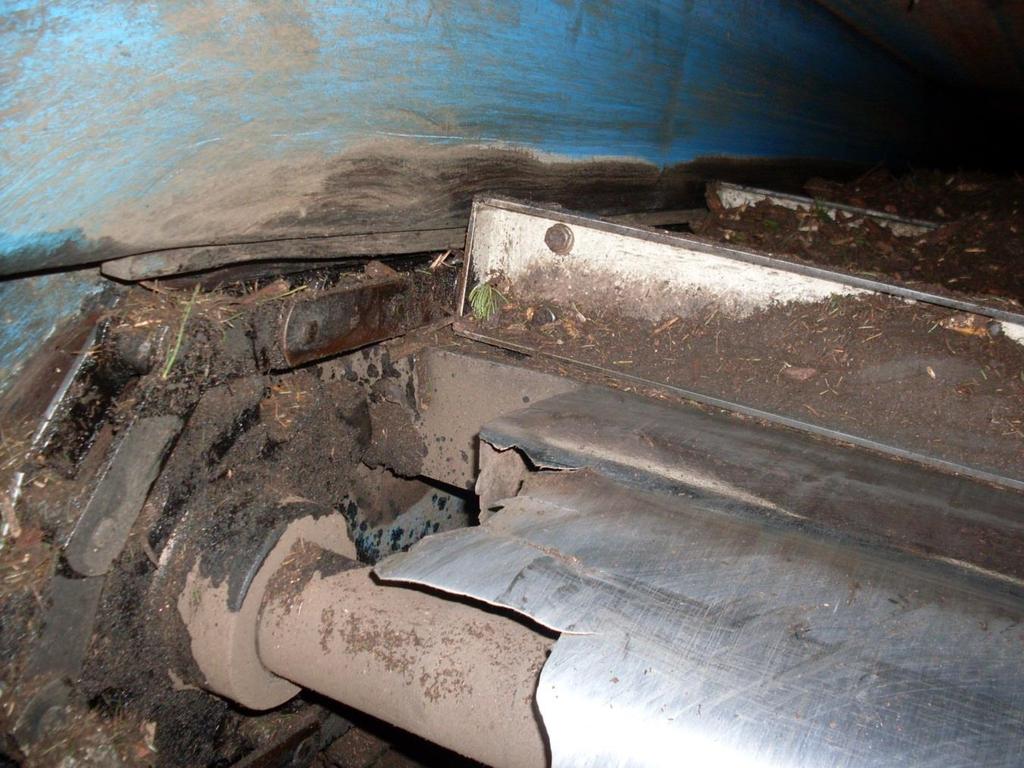

30 Řetězový dopravník nad turniketem

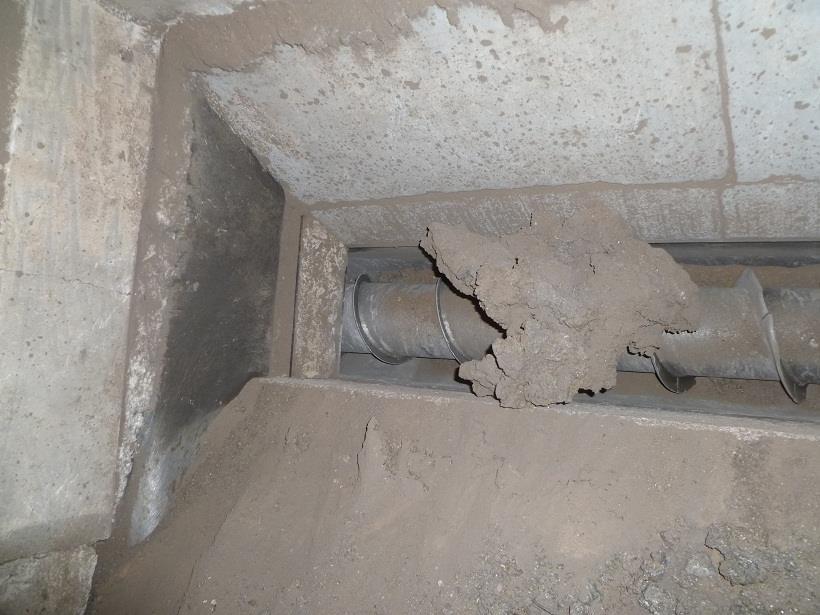

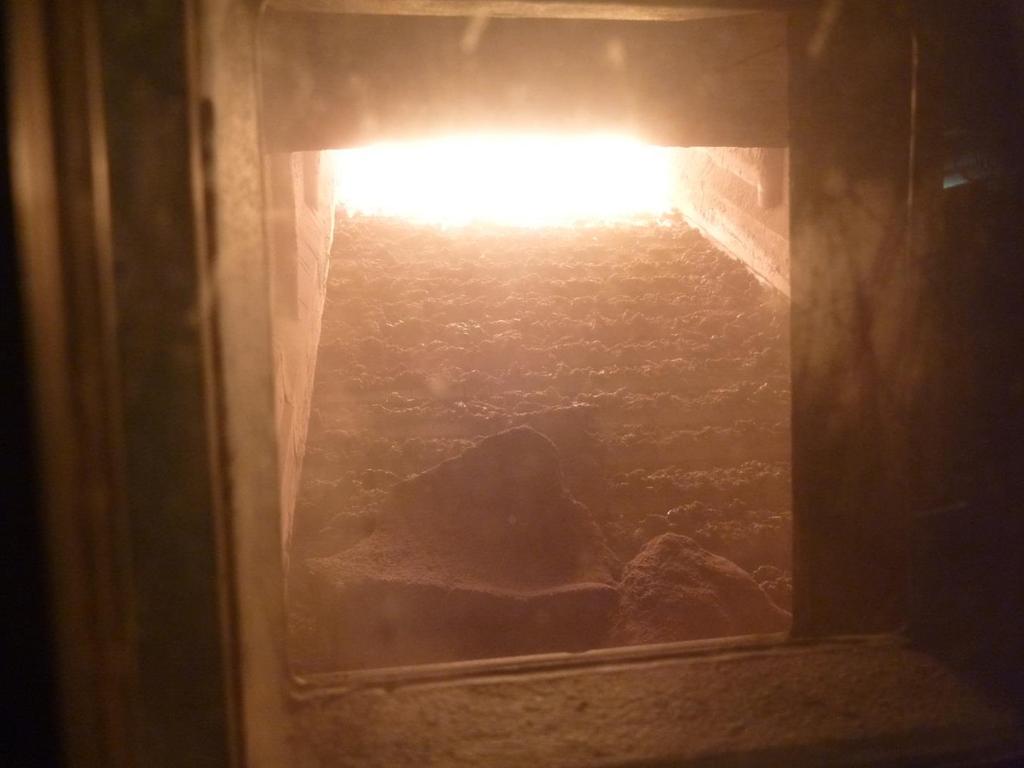

31 Nálep ze spalovací komory

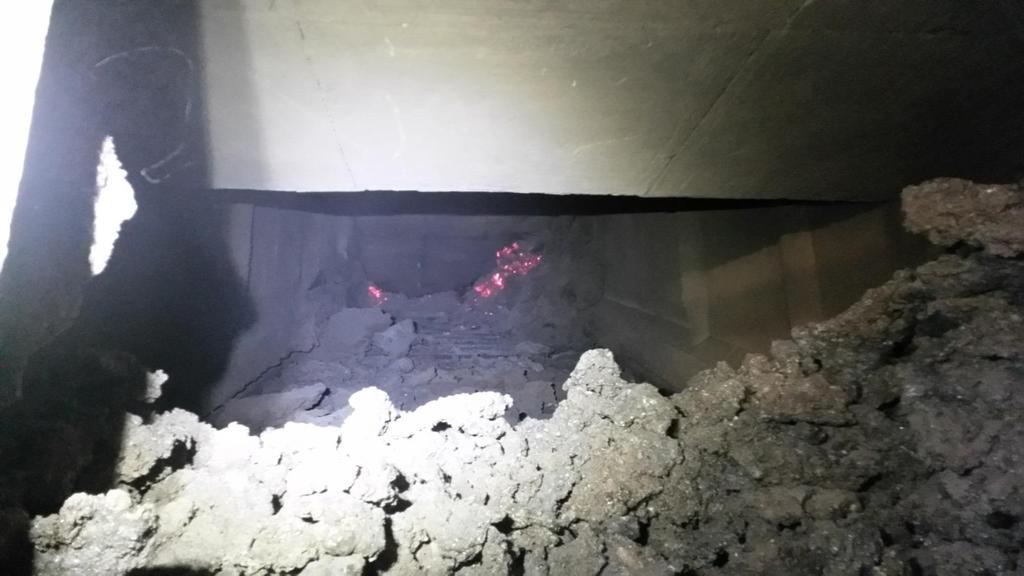

32 Zaškvárovaný rošt kotle

33 . 33

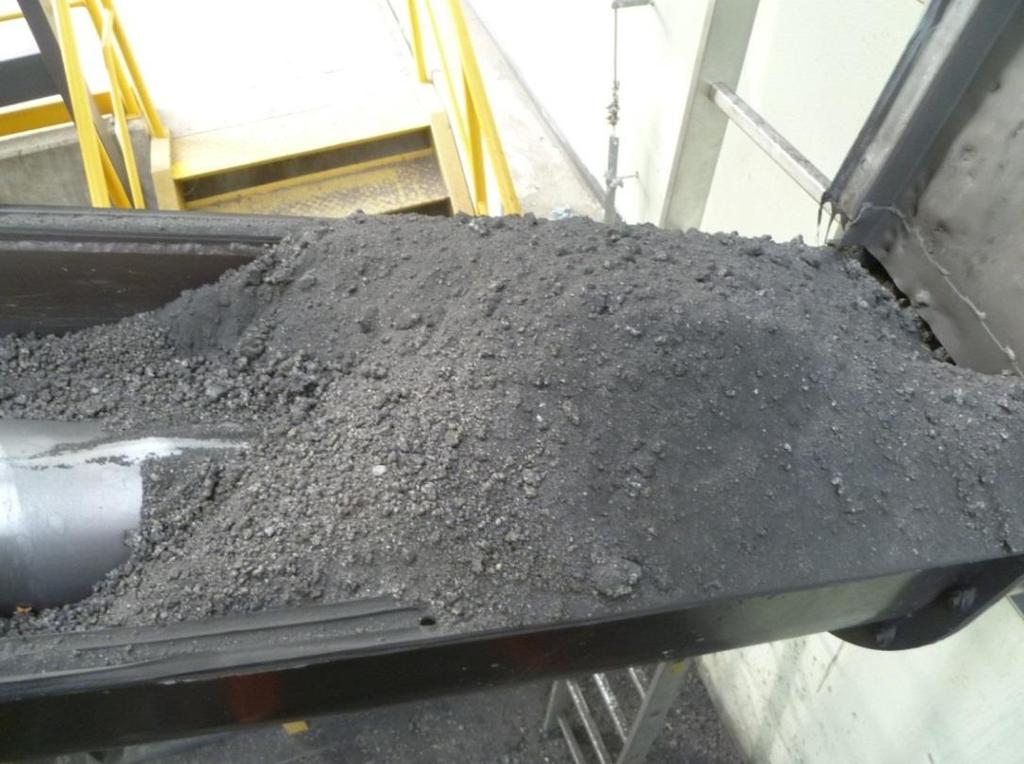

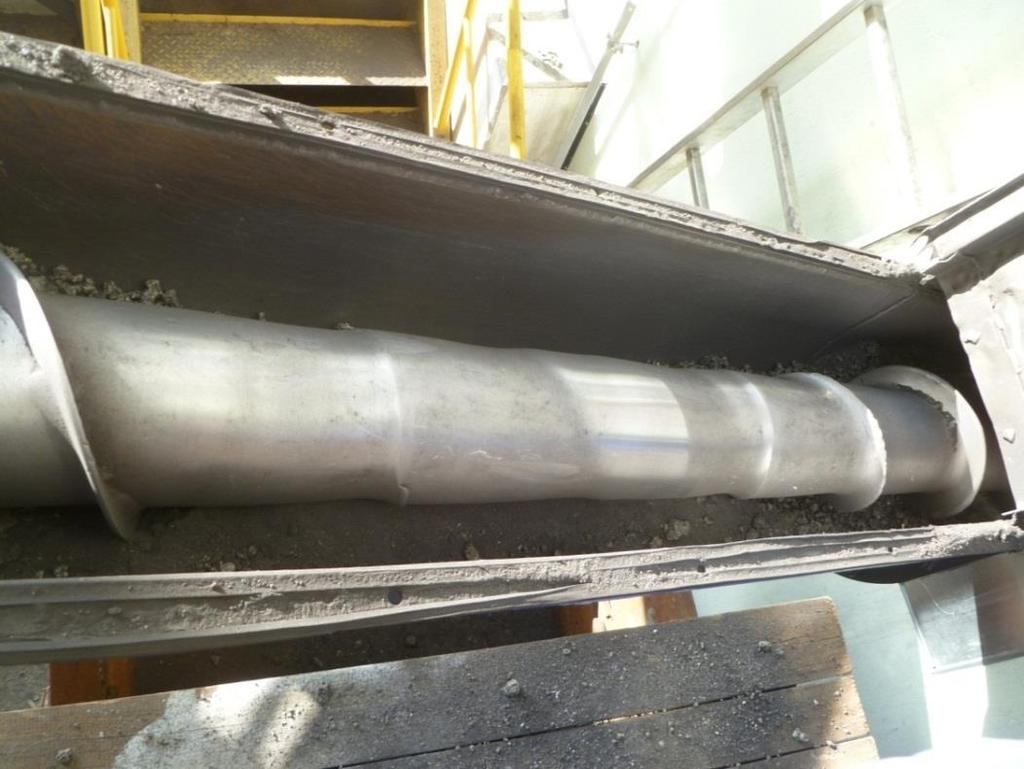

34 Opotřebený šnek odpopelnění

35 Repasovaný šnek na odpopelnění
