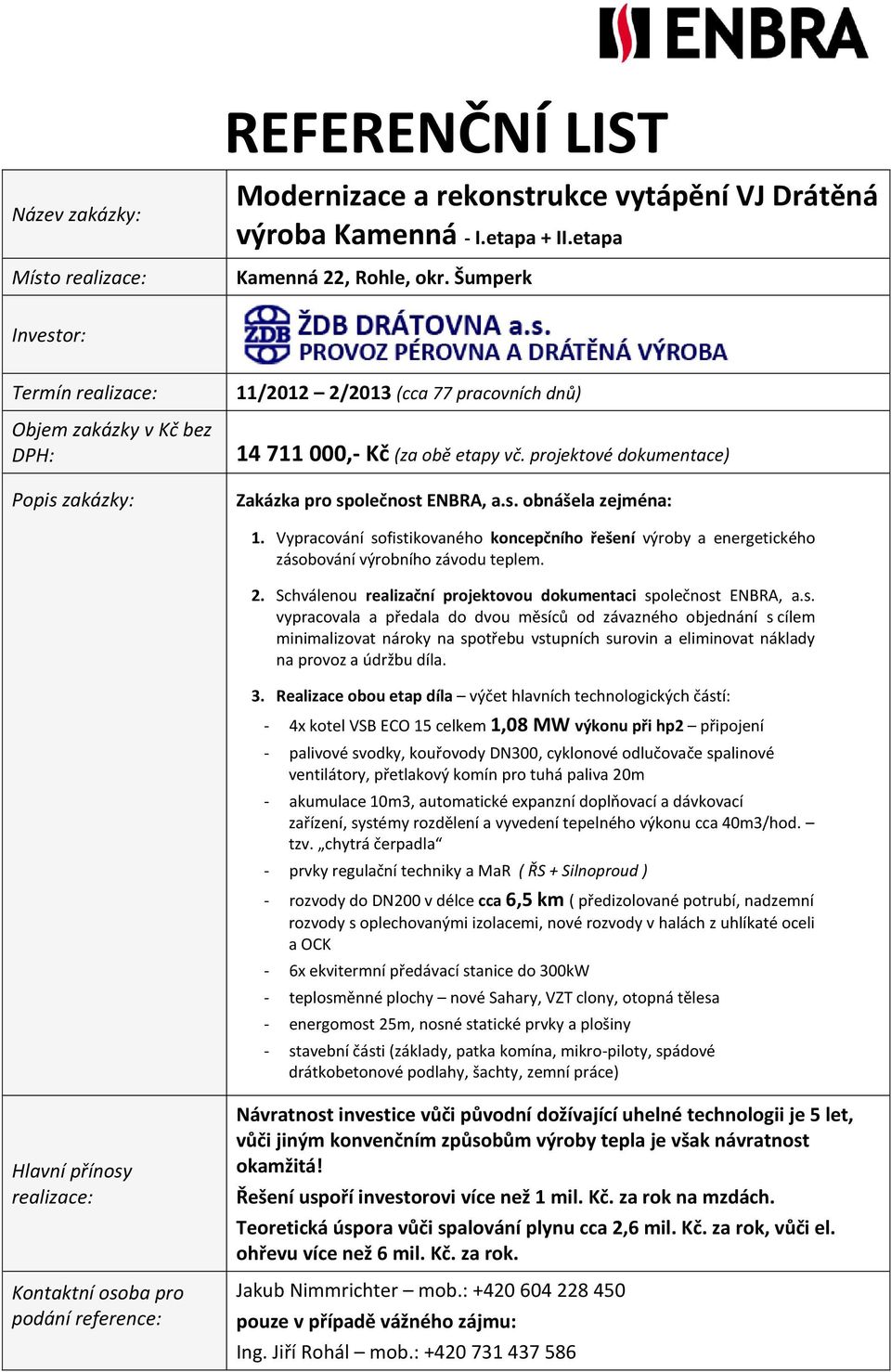

1 REFERENČNÍ LIST Název zakázky: Místo realizace: Modernizace a rekonstrukce vytápění VJ Drátěná výroba Kamenná - I.etapa + II.etapa Kamenná 22, Rohle, okr. Šumperk Investor: Termín realizace: Objem zakázky v Kč bez DPH: Popis zakázky: 11/2012 2/2013 (cca 77 pracovních dnů) ,- Kč (za obě etapy vč. projektové dokumentace) Zakázka pro společnost ENBRA, a.s. obnášela zejména: 1. Vypracování sofistikovaného koncepčního řešení výroby a energetického zásobování výrobního závodu teplem. 2. Schválenou realizační projektovou dokumentaci společnost ENBRA, a.s. vypracovala a předala do dvou měsíců od závazného objednání s cílem minimalizovat nároky na spotřebu vstupních surovin a eliminovat náklady na provoz a údržbu díla. 3. Realizace obou etap díla výčet hlavních technologických částí: - 4x kotel VSB ECO 15 celkem 1,08 MW výkonu při hp2 připojení - palivové svodky, kouřovody DN300, cyklonové odlučovače spalinové ventilátory, přetlakový komín pro tuhá paliva 20m - akumulace 10m3, automatické expanzní doplňovací a dávkovací zařízení, systémy rozdělení a vyvedení tepelného výkonu cca 40m3/hod. tzv. chytrá čerpadla - prvky regulační techniky a MaR ( ŘS + Silnoproud ) - rozvody do DN200 v délce cca 6,5 km ( předizolované potrubí, nadzemní rozvody s oplechovanými izolacemi, nové rozvody v halách z uhlíkaté oceli a OCK - 6x ekvitermní předávací stanice do 300kW - teplosměnné plochy nové Sahary, VZT clony, otopná tělesa - energomost 25m, nosné statické prvky a plošiny - stavební části (základy, patka komína, mikro-piloty, spádové drátkobetonové podlahy, šachty, zemní práce) Hlavní přínosy realizace: Kontaktní osoba pro podání reference: Návratnost investice vůči původní dožívající uhelné technologii je 5 let, vůči jiným konvenčním způsobům výroby tepla je však návratnost okamžitá! Řešení uspoří investorovi více než 1 mil. Kč. za rok na mzdách. Teoretická úspora vůči spalování plynu cca 2,6 mil. Kč. za rok, vůči el. ohřevu více než 6 mil. Kč. za rok. Jakub Nimmrichter mob.: pouze v případě vážného zájmu: Ing. Jiří Rohál mob.:

projektové dokumentace) Zakázka pro společnost ENBRA, a.s. obnášela zejména: 1. Vypracování sofistikovaného koncepčního řešení výroby a energetického zásobování výrobního závodu teplem. 2.

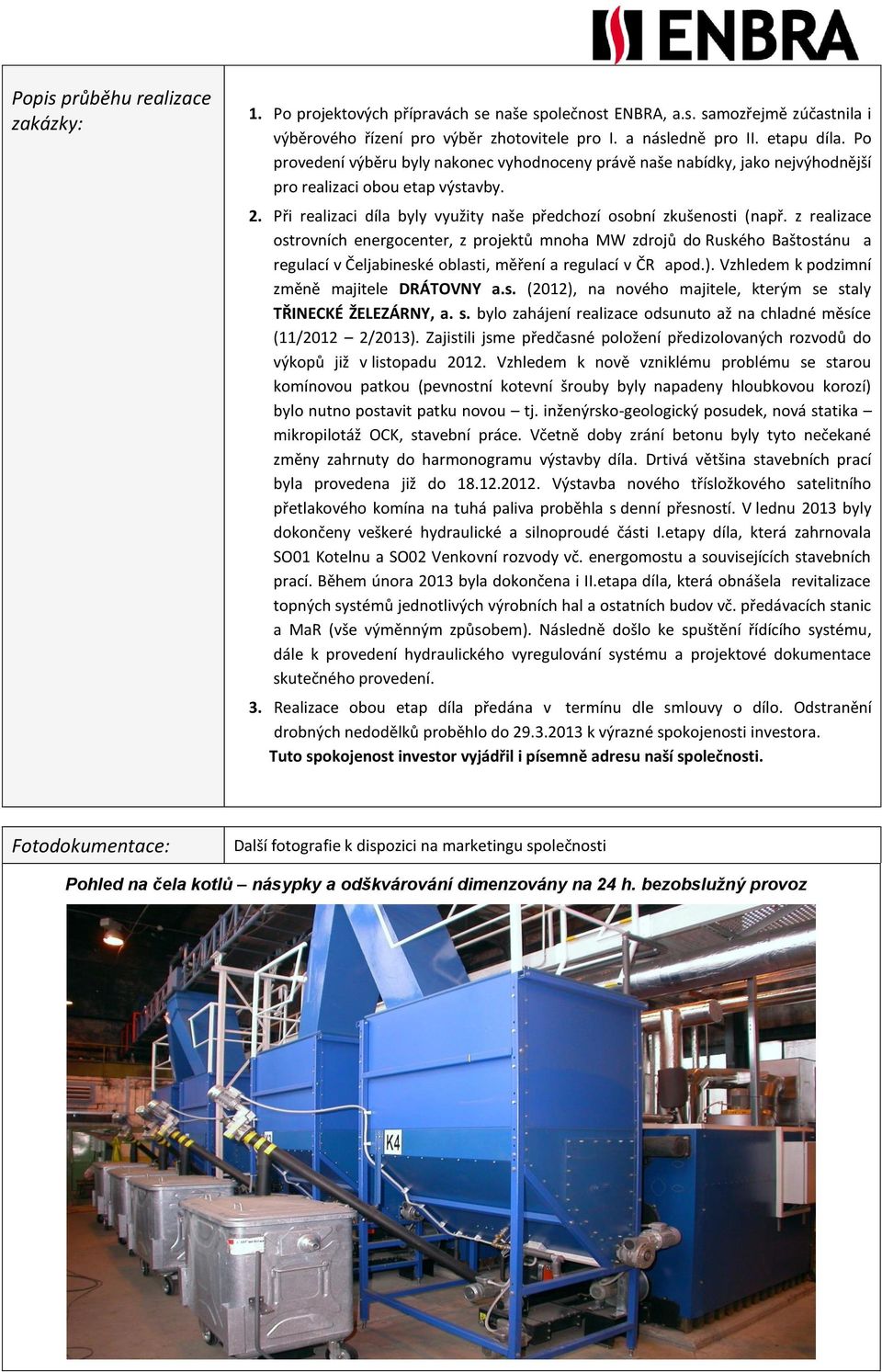

2 Popis průběhu realizace zakázky: 1. Po projektových přípravách se naše společnost ENBRA, a.s. samozřejmě zúčastnila i výběrového řízení pro výběr zhotovitele pro I. a následně pro II. etapu díla. Po provedení výběru byly nakonec vyhodnoceny právě naše nabídky, jako nejvýhodnější pro realizaci obou etap výstavby. 2. Při realizaci díla byly využity naše předchozí osobní zkušenosti (např. z realizace ostrovních energocenter, z projektů mnoha MW zdrojů do Ruského Baštostánu a regulací v Čeljabineské oblasti, měření a regulací v ČR apod.). Vzhledem k podzimní změně majitele DRÁTOVNY a.s. (2012), na nového majitele, kterým se staly TŘINECKÉ ŽELEZÁRNY, a. s. bylo zahájení realizace odsunuto až na chladné měsíce (11/2012 2/2013). Zajistili jsme předčasné položení předizolovaných rozvodů do výkopů již v listopadu Vzhledem k nově vzniklému problému se starou komínovou patkou (pevnostní kotevní šrouby byly napadeny hloubkovou korozí) bylo nutno postavit patku novou tj. inženýrsko-geologický posudek, nová statika mikropilotáž OCK, stavební práce. Včetně doby zrání betonu byly tyto nečekané změny zahrnuty do harmonogramu výstavby díla. Drtivá většina stavebních prací byla provedena již do Výstavba nového třísložkového satelitního přetlakového komína na tuhá paliva proběhla s denní přesností. V lednu 2013 byly dokončeny veškeré hydraulické a silnoproudé části I.etapy díla, která zahrnovala SO01 Kotelnu a SO02 Venkovní rozvody vč. energomostu a souvisejících stavebních prací. Během února 2013 byla dokončena i II.etapa díla, která obnášela revitalizace topných systémů jednotlivých výrobních hal a ostatních budov vč. předávacích stanic a MaR (vše výměnným způsobem). Následně došlo ke spuštění řídícího systému, dále k provedení hydraulického vyregulování systému a projektové dokumentace skutečného provedení. 3. Realizace obou etap díla předána v termínu dle smlouvy o dílo. Odstranění drobných nedodělků proběhlo do k výrazné spokojenosti investora. Tuto spokojenost investor vyjádřil i písemně adresu naší společnosti. Fotodokumentace: Další fotografie k dispozici na marketingu společnosti Pohled na čela kotlů násypky a odškvárování dimenzovány na 24 h. bezobslužný provoz

z realizace ostrovních energocenter, z projektů mnoha MW zdrojů do Ruského Baštostánu a regulací v Čeljabineské oblasti, měření a regulací v ČR apod.). Vzhledem k podzimní změně majitele DRÁTOVNY a.s. (2012), na nového majitele, kterým se staly TŘINECKÉ ŽELEZÁRNY, a.

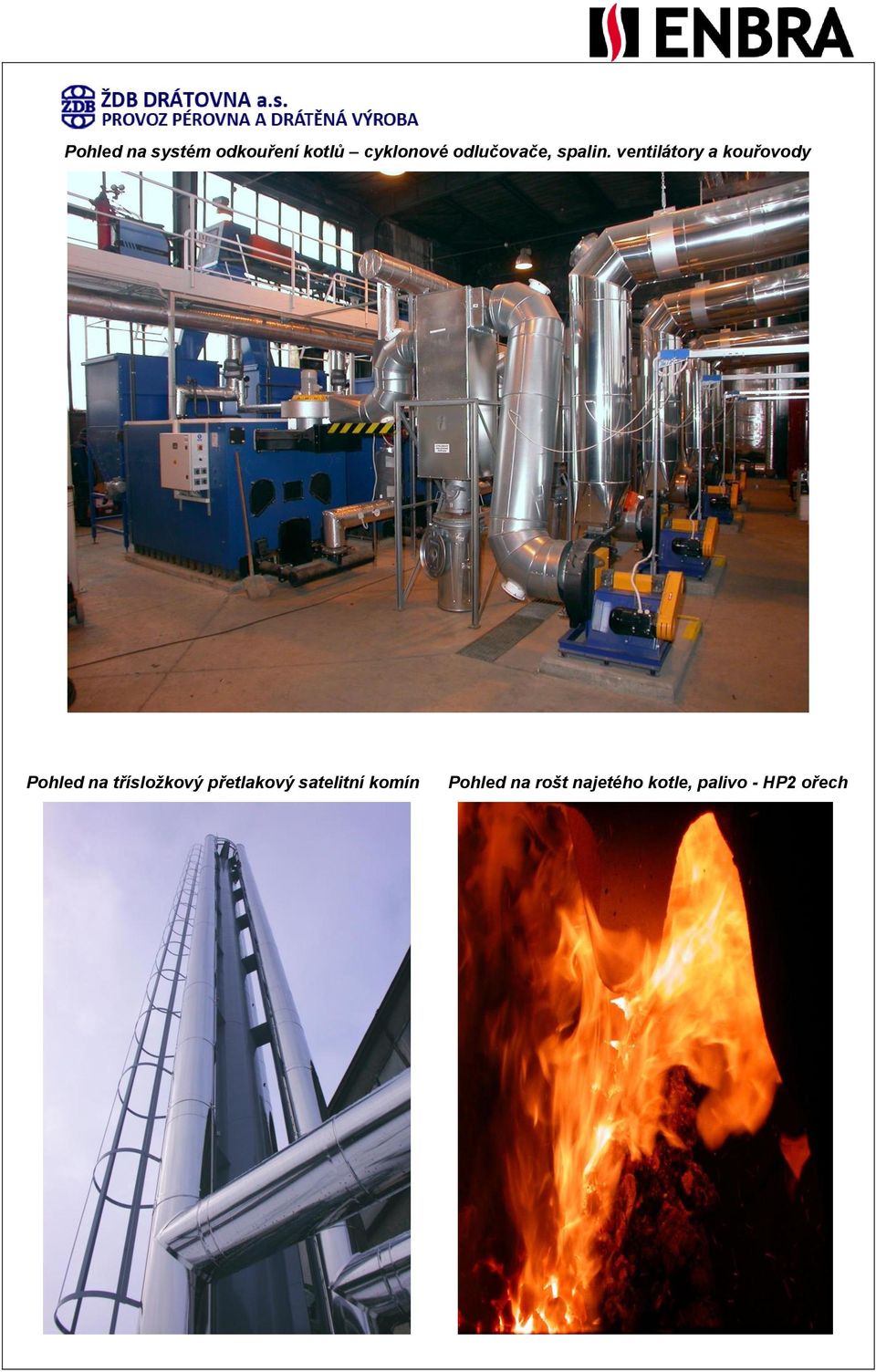

3 Pohled na systém odkouření kotlů cyklonové odlučovače, spalin. ventilátory a kouřovody Pohled na třísložkový přetlakový satelitní komín Pohled na rošt najetého kotle, palivo - HP2 ořech

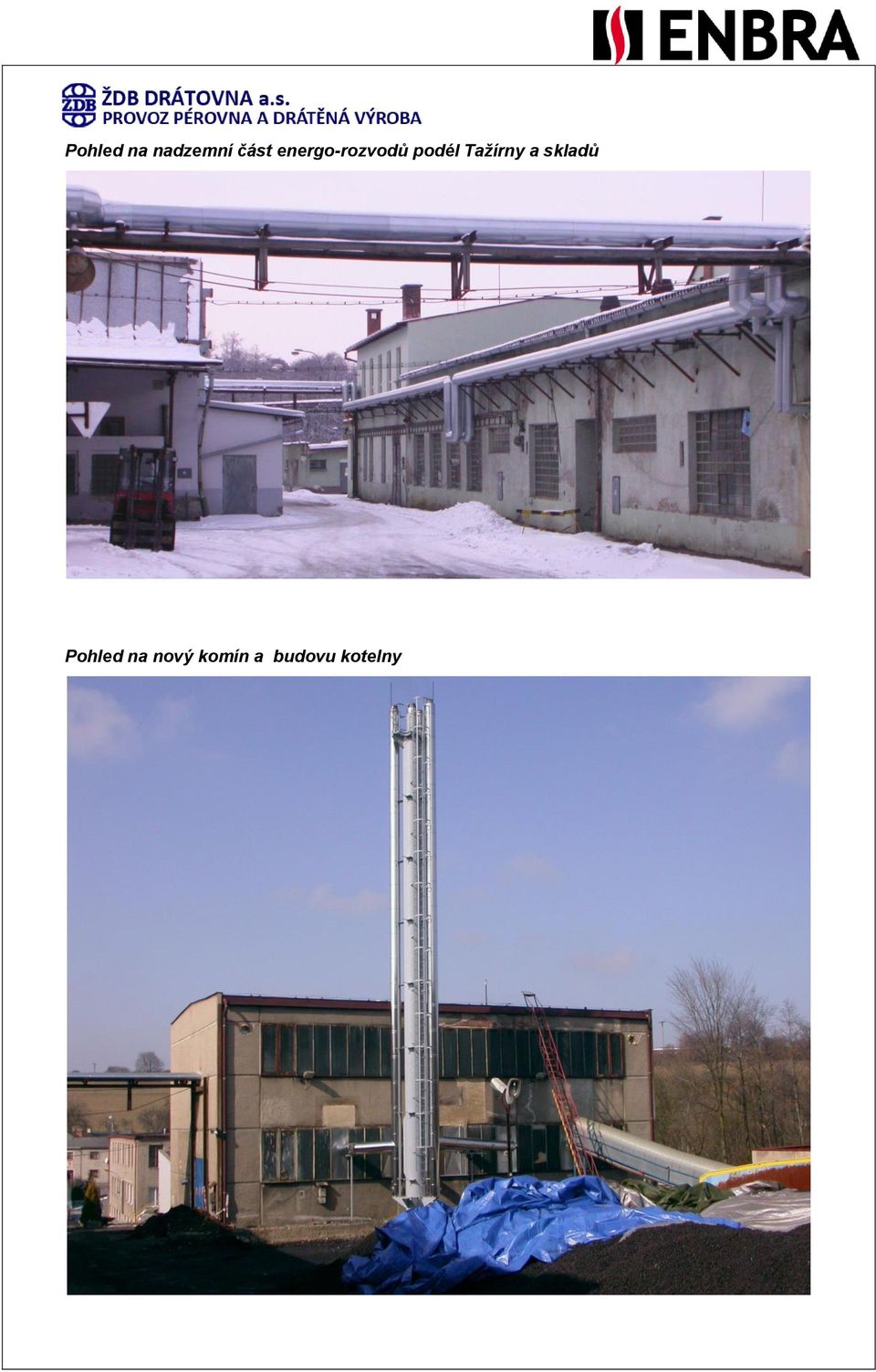

4 Pohled na nadzemní část energo-rozvodů podél Tažírny a skladů Pohled na nový komín a budovu kotelny

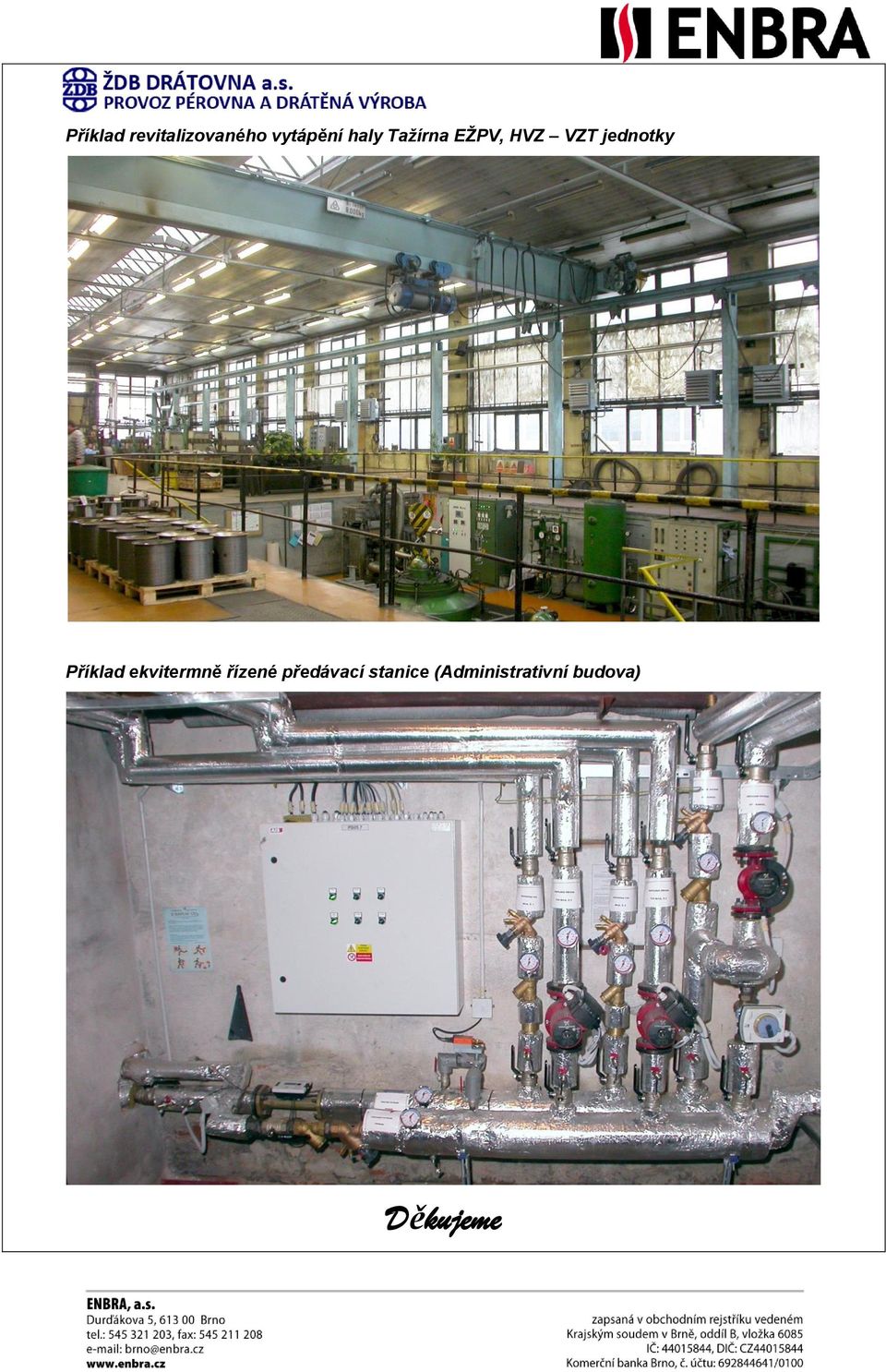

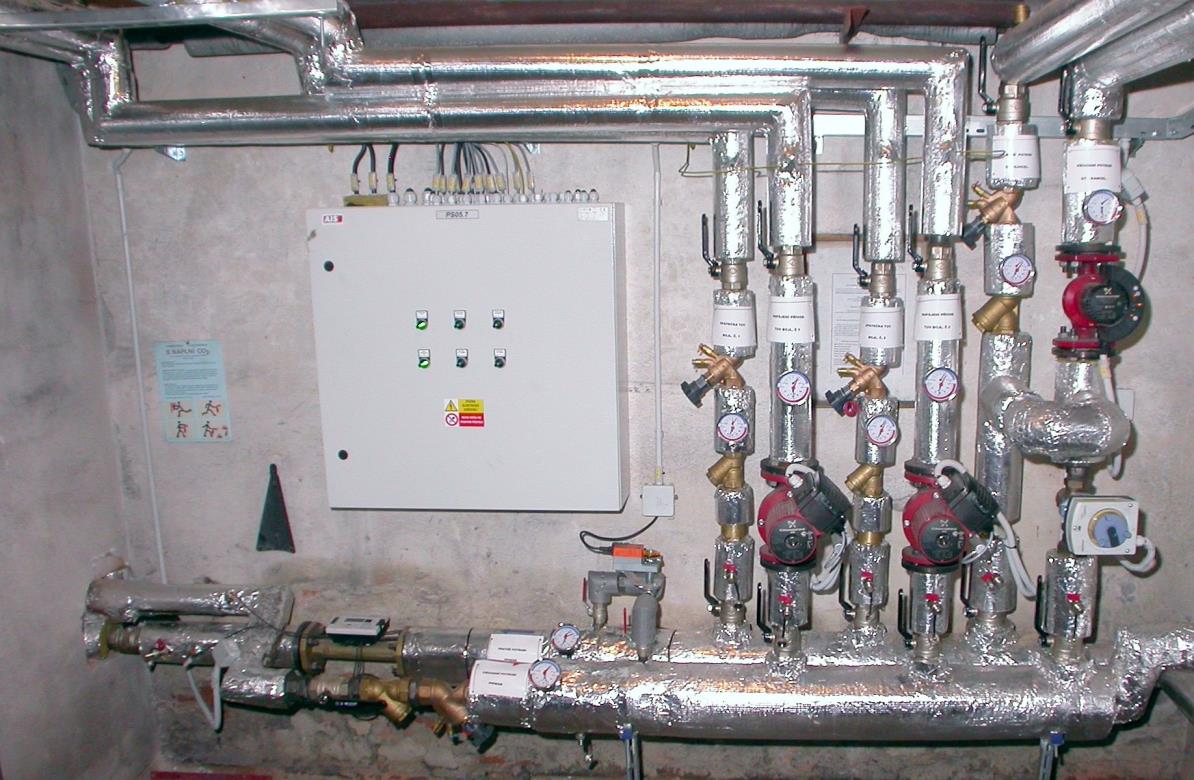

5 Příklad revitalizovaného vytápění haly Tažírna EŽPV, HVZ VZT jednotky Příklad ekvitermně řízené předávací stanice (Administrativní budova) Děkujeme
