1 magicolor 4690MF/4695MF bizhub C20 Technický průvodce verze 1.2 Konica Minolta Business Solutions Czech, s.r.o. červen, 2009 Technická podpora

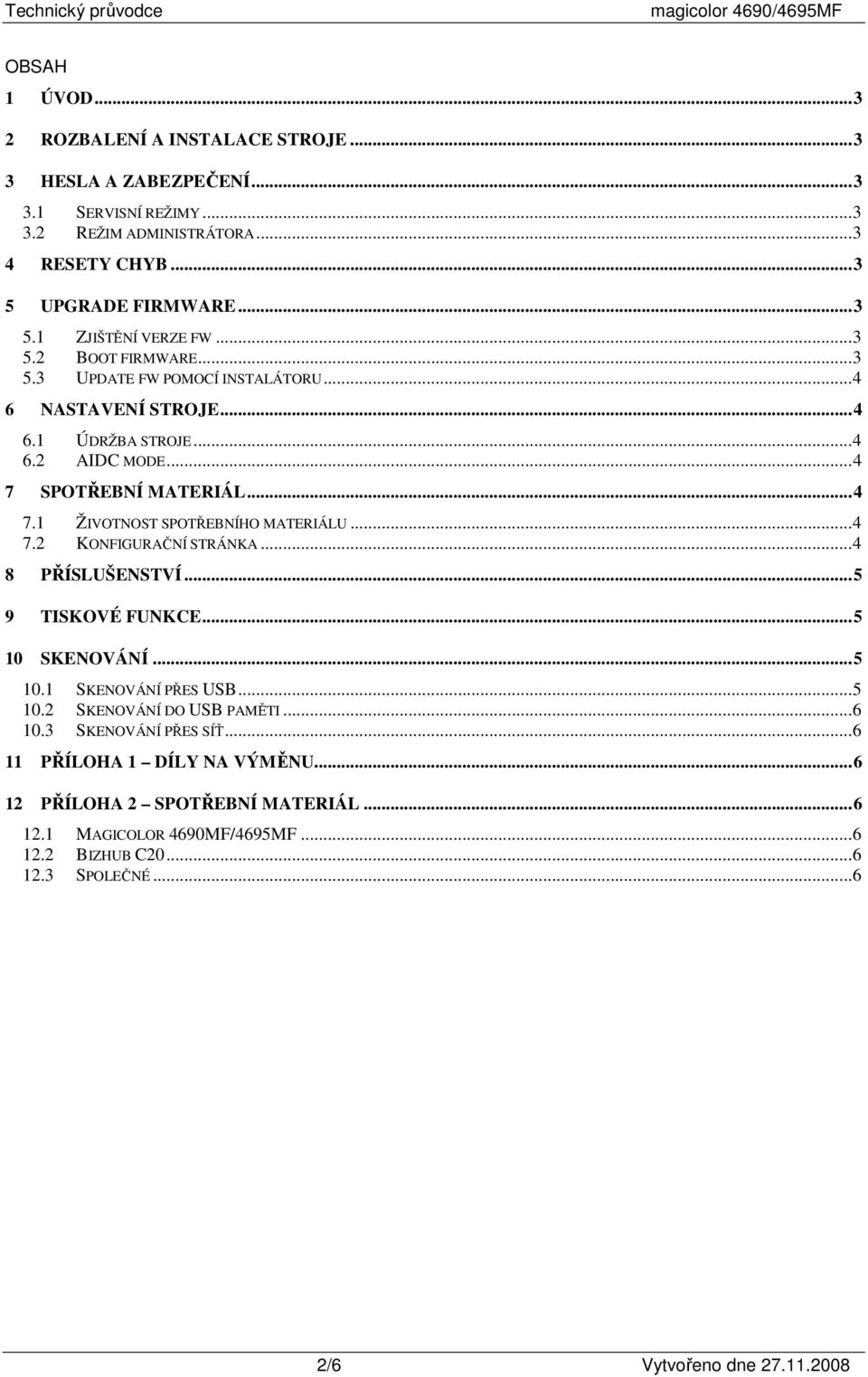

2 OBSAH 1 ÚVOD ROZBALENÍ A INSTALACE STROJE HESLA A ZABEZPEČENÍ SERVISNÍ REŽIMY REŽIM ADMINISTRÁTORA RESETY CHYB UPGRADE FIRMWARE ZJIŠTĚNÍ VERZE FW BOOT FIRMWARE UPDATE FW POMOCÍ INSTALÁTORU NASTAVENÍ STROJE ÚDRŽBA STROJE AIDC MODE SPOTŘEBNÍ MATERIÁL ŽIVOTNOST SPOTŘEBNÍHO MATERIÁLU KONFIGURAČNÍ STRÁNKA PŘÍSLUŠENSTVÍ TISKOVÉ FUNKCE SKENOVÁNÍ SKENOVÁNÍ PŘES USB SKENOVÁNÍ DO USB PAMĚTI SKENOVÁNÍ PŘES SÍŤ PŘÍLOHA 1 DÍLY NA VÝMĚNU PŘÍLOHA 2 SPOTŘEBNÍ MATERIÁL MAGICOLOR 4690MF/4695MF BIZHUB C SPOLEČNÉ...6 2/6 Vytvořeno dne

..4 7.2 KONFIGURAČNÍ STRÁNKA...4 8 PŘÍSLUŠENSTVÍ...5 9 TISKOVÉ FUNKCE...5 10 SKENOVÁNÍ...5 10.1 SKENOVÁNÍ PŘES USB...5 10.2 SKENOVÁNÍ DO USB PAMĚTI...6 10.3 SKENOVÁNÍ PŘES SÍŤ.

3 1 Úvod Tento průvodce je pouze doplňkem k originální servisní dokumentaci. Obsahuje souhrn nastavení stroje a řešení případných problémů. 2 Rozbalení a instalace stroje Při vybalení a instalaci stroje postupujte přesně podle instrukcí v Installation manual. 3 Hesla a zabezpečení 3.1 Servisní režimy Tyto stroje mají 2 servisní režimy: User Service Mode a Service Mode User Service Mode: menu Nástroje šipku vlevo podržet 2s Service Mode: menu Nástroje Stop 0 0 Stop Režim administrátora Vstup do administrátorského režimu: - panel: heslo (6x0) - webové rozhraní: heslo sysadm (magicolor 4690MF), administrator (magicolor 4695MF, bizhub C20) 4 Resety chyb Reset servisních hlášení lze provést vypnutím a zapnutím stroje. Výchozí nastavení stroje lze obnovit přes webové rozhraní v režimu správce Údržba / Inicializovat / Nastavení sítě/vše 5 Upgrade firmware 5.1 Zjištění verze fw Verzi firmware ve stroji lze zjistit: - Na konfigurační stránce: Hlášení/Stav Hlášení Konfig.str. - V servisním režimu: Service mode / Display - Přes webové rozhraní v režimu správce Systém / Informace o zařízení / Verze ROM 5.2 Boot firmware Tento fw se nahrává přes USB kabel, na PC je nutné mít nainstalovaný ovladače pro skenování. Připojte USB kabel k PC a tiskárnu zapněte při stlačeném tlč. Menu/Select. Na displeji stroje se objeví: 3/6 Vytvořeno dne

1 Servisní režimy Tyto stroje mají 2 servisní režimy: User Service Mode a Service Mode User Service Mode: menu Nástroje šipku vlevo podržet 2s Service Mode: menu Nástroje Stop 0 0 Stop 0 1 3.

4 Spusťte utilitu pro nahrání fw, daný fw vyberte a pošlete jej na stroj. Stav přehrávání fw lze sledovat na displeji stroje. Tiskárnu nevypínejte, dokud nebude na displeji hlášení o ukončení updatu: 5.3 Update fw pomocí instalátoru Samotný fw je zabalen do exe souboru a lze přehrát pouhým spuštěním přes USB kabel. 6 Nastavení stroje 6.1 Údržba stroje Základní interval údržby je výtisků. 6.2 AIDC mode V servisním režimu je možno nastavit dva režimy AIDC - Service mode - Adjust - AIDC Mode: Režim 1 výchozí stabilizace obrazu proběhne vždy po zapnutí nebo po přechodu z úsporného režimu. Režim 2 low print volume mode stabilizace obrazu se provádí méně často. Při tomto nastavení se šetří toner v prostředích, kde se stoj často vypíná. Za určitých podmínek může ale dojít ke zhoršení kvality v tom případě lze provést kalibraci ručně Nástroje / Nastavení stroje / Kalibrace / Zap. Režim 2 by měl být používán pouze při splnění všech následujících podmínek: - Uživatel zapíná tiskárnu pouze pro tisk (vypne/zapne několikrát za den) - Uživatel tiskne malý objem (100 stran za měsíc nebo méně) - Uživatel netiskne s vysokým pokrytím (normál 5%) 7 Spotřební materiál 7.1 Životnost spotřebního materiálu Tonery se dodávají s životností nebo stran. Životnost Imaging Unit je stran. Životnost odpadní nádoby je barevných nebo černobílých stran. Tiskárna je dodávána se startovacími tonery na stran. Toner near empty je detekováno už při cca 40% zbývajícího toneru. Přenosový pás, přenosový váleček a fixační jednotka jsou uživatelsky vyměnitelné a mají životnost stran. Po výměně je třeba zadat výměnu v menu tiskárny. Funkce spávce / Výměna spotřebního materiálu Podávací válečky mění servisní technik životnost je stran. 7.2 Konfigurační stránka Na konfigurační stránce lze vyčíst mj. počet výměn spotřebního materiálu a počátek používání stroje. Tyto informace jsou obsaženy v číslech v dolní části stránky: 4/6 Vytvořeno dne

5 1. počet High Capacity K toner 26. počet kopií 2. počet Standard Capacity K toner 27. počet faxů 3. počet neoriginálních tonerů K 28. počet reportů 4. počet High Capacity C toner 29. počet výtsiků 5. počet Standard Capacity C toner 30. počet odeslaných faxů 6. počet neoriginálních tonerů C 31. počet skenů do u 7. počet High Capacity M toner 32. počet skenů do FTP 8. počet Standard Capacity M toner 33. počet skenů do SMB 9. počet neoriginálních tonerů M 34. počet skenů do USB paměti 10. počet High Capacity Y toner 35. počet skenů přes Twain 11. počet Standard Capacity Y toner PictBridge 12. počet neoriginálních tonerů Y 37. tisk z USB paměti 13. při použití neoriginálního toneru se nastaví do 1 (default je 0) 14. při použití doplňovaného toneru se nastaví do 1 (default je 0) 15. opotřebení přenosového válečku 16. počet výměn přenosového válečku 17. opotřebení přenosového pásu 18. počet výměn přenosového pásu 19. opotřebení fixační jednotky 20. počet výměn fixační jednotky 21. počet výměn IU K 22. počet výměn IU C 23. počet výměn IU M 24. počet výměn IU Y 25. počátek užívání stroje je vložen po vytištění 100 stran 7 rok 2007 L prosinec (A, B, C, - leden, únor, březen, ) den v měsíci 8 Příslušenství Magicolor 4690/4695MF i bizhub C20 má vestavěný duplex. Ke všem modelům lze přidat druhý zásobník papíru na 500 listů. Rozšiřující paměť, adaptér CF karet nebo hardisk je možné instalovat pouze do stroje magicolor 4695MF/bizhub C20. Veškeré příslušenství může instalovat uživatel. 9 Tiskové funkce Magicolor 4690MF je GDI tiskárna, magicolor 4695MF/bizhub C20 podporuje PCL, PS, XPS. 10 Skenování 10.1 Skenování přes USB Všechny modely nabízí skenování přes Via i TWAIN (USB nebo síť). 5/6 Vytvořeno dne

počet Standard Capacity M toner 33. počet skenů do SMB 9. počet neoriginálních tonerů M 34. počet skenů do USB paměti 10. počet High Capacity Y toner 35. počet skenů přes Twain 11.

6 10.2 Skenování do USB paměti Jsou podporovány USB paměti do velikosti 4 GB. Skenování do PDF: přes sklo nebo ADF. Skenování do JPG, TIFF: přes sklo Skenování přes síť Tiskárna umožňuje skenovat do u, FTP nebo SMB. 11 Příloha 1 Díly na výměnu Feed roller Tray 1/ ## Tray ## 12 Příloha 2 Spotřební materiál 12.1 Magicolor 4690MF/4695MF 4k Toner Cartridge K 4k Toner Cartridge Y 4k Toner Cartridge M 4k Toner Cartridge C 4k Toner Cartridge Y/M/C Value Pack 8k Toner Cartridge K 8k Toner Cartridge Y 8k Toner Cartridge M 8k Toner Cartridge C 8k Toner Cartridge Y/M/C Value Pack Imaging Unit K Imaging Unit Y Imaging Unit M Imaging Unit C Imaging Unit Y/M/C Value Pack A0DK151 A0DK251 A0DK351 A0DK451 A0DKJ51 A0DK152 A0DK252 A0DK352 A0DK452 A0DKJ52 A03100H A03105H A0310AH A0310GH A0310NH 12.2 Bizhub C20 8k Toner Cartridge K 8k Toner Cartridge Y 8k Toner Cartridge M 8k Toner Cartridge C Imaging Unit K Imaging Unit Y Imaging Unit M Imaging Unit C A0DK153 A0DK253 A0DK353 A0DK453 A03100J A03105J A0310AJ A0310GJ 12.3 Společné Waste Toner Box Fusing Unit Transfer Unit 2nd Transfer Unit A06X0Y0 A06X0Y6 A06X0Y1 A06X0Y4 6/6 Vytvořeno dne
