1 Technická zpráva Slaboproudá elektroinstalace KOMPETENČNÍ CENTRUM KUŘIM DOKUMENTACE PRO STAVEBNÍ POVOLENÍ

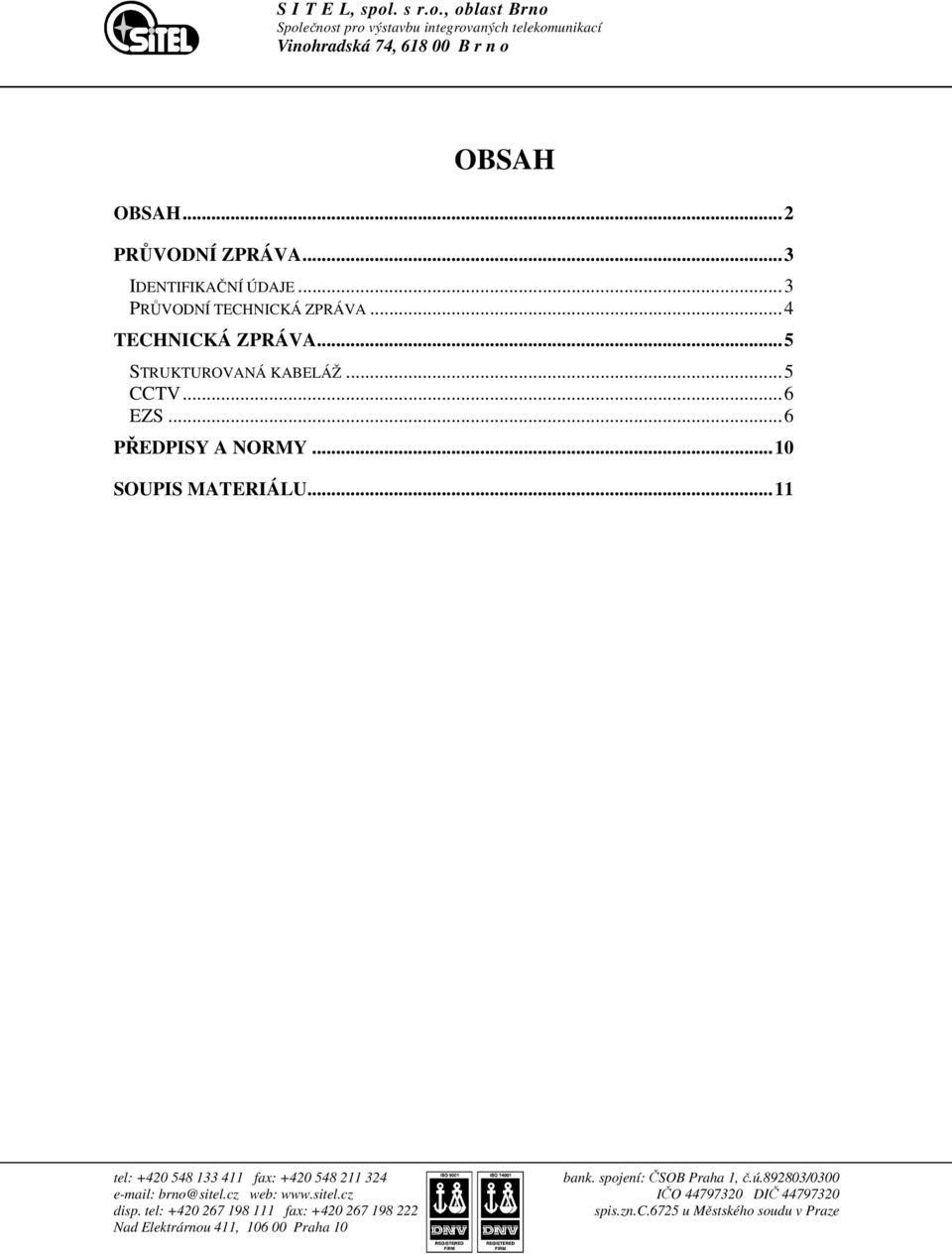

2 OBSAH OBSAH... 2 PRŮVODNÍ ZPRÁVA... 3 IDENTIFIKAČNÍ ÚDAJE... 3 PRŮVODNÍ TECHNICKÁ ZPRÁVA... 4 TECHNICKÁ ZPRÁVA... 5 STRUKTUROVANÁ KABELÁŽ... 5 CCTV... 6 EZS... 6 PŘEDPISY A NORMY SOUPIS MATERIÁLU... 11

3 PRŮVODNÍ ZPRÁVA Identifikační údaje Název stavby : KOMPETENČNÍ CENTRUM KUŘIM Místo stavby : Kuřim, Blanenská ulice Objekt : Slaboproudé rozvody Stupeň dokumentace : Dokumentace pro stavební povolení Rozsah projektu : Strukturované kabelážní rozvody EZS CCTV Investor : Jihomoravský kraj Brno, Žerotínovo nám. 3/5, PSČ Projektant : SITEL spol. s r.o. Vinohradská 74, Brno Projektant : Pavel Kořínek Kontroloval : Ing. Pavel Križan Datum : leden 2011

4 Průvodní technická zpráva Projektová dokumentace řeší instalaci slaboproudých rozvodů v objektu Kompetenčního centra Kuřim. Výchozí podklady: - vstupní jednání - projekt pro stavební povolení stavební část, silnoproud Tato projektová dokumentace je autorizována, a tudíž chráněna Obchodním zákoníkem. Je duchovním vlastnictvím firmy SITEL spol. s r.o., a proto nesmí být kopírována ( ani část ) či zpřístupněna třetí osobě nebo firmě bez předchozího souhlasu firmy SITEL spol. s r.o..

5 TECHNICKÁ ZPRÁVA Strukturovaná kabeláž Vnitřní slaboporudé rozvody jsou řešeny jednotným strukturovaným kabelážním systémem. Na tomto tomto kabelážním systému budou provozovány aplikace datové komunikace a telefonní komunikace. Struktura kabelážního systému je založena na horizontální úrovni a zajišťuje připojení jednotlivých koncových zařízení (PC, terminál, telefonní přístroj, ) k distribučnímu rozvaděči umístěném v serverovně v m.č.212. Vzhledem k fyzickému rozsahu sítě a k základnímu omezení strukturované kabeláže bude v objektu vybudován strukturovaný kabelážní systém jako jednoúrovňová hvězda s jedním hlavním datovým centrem umístěným v místnosti 212. V rozvaděči DR.1 budou osazeny pasivní a rozvaděči DR.2 aktivní prvky sítě a telefonní ústředna. Takto navržené datové centrum mimo jiné usnadňuje celkovou údržbu a management sítě, nehledě na možnost zabezpečit maximální možnou bezpečnost provozu sítě. Kabely: Fyzické spojení mezi zásuvkou a datovým centrem je zajištěno kabelem KELine 4x2xAWG24 Cat.5E. Pro vertikální páteřní telefonní vedení bude použitý standardní telefonní kabel SYKFY 50x2x0,5 a to v rozsahu od rozvaděče MIS 1 a rozvaděčem DR.2 v serverovně. Do rozvaděče DR.2 bude přiveden páteřní propoj optiky. Upřesnění bude provedeno v dalším stupni PD. Zásuvky: V místnostech budou UTP kabely ukončeny porty RJ45, kategorie 5e z produkce firmy. Design zásuvek bude v provedení Ke-Line. Porty zásuvek budou označeny popisným štítkem pro snadnou identifikaci. Umístění zásuvek bude ve stejných výškách jako zásuvky silnoproudu. Datový rozvaděč: Datový rozvaděč je centrem strukturované kabeláže. Pro hlavní datové rozvody bude použity 42U rozvaděče 600x600. Toto hlavní datové centrum bude vybaveno ventilační jednotkou z důvodu maximálního odvedení vyzařovaného tepla. Ventilace bude vybavena termostatem. Datový rozvaděč bude řádně uzemněn zž zemnícím lanem CYA 16, zajistí dodavatel silnoproudu. Vybavení datového rozvaděče: Rozvaděč bude osazen patřičným počtem patch panelů pro ukončení horizontálních rozvodů a pro ukončení telefonních rozvodů. Pro vyšší přehlednost budou v rozvaděči osazeny vyvazovací panely. Propojení mezi aktivními prvky a patch panely budou realizovány patch kabely. Je nutné použít originální patch kabely, aby byla zajištěna deklarovaná kvalita celého systému kabeláže.

6 Kabelové trasy: Kabelové trasy budou vedeny v páteřních trasách v kabelových žlabech a převážně v trubkách pod omítkou. V místech osazených parapetními kanály budou využity parapetní kanály (součást dodávky silnoproudu). V místě budoucích datových zásuvek budou osazeny instalační krabice KO 68. Rozmístění datových zásuvek je patrno z výkresové dokumentace. Měření, projekt, revize: Na celý strukturovaný kabelážní systém je výrobcem poskytována systémová záruka s garancí 20 let. Funkčnost systému bude doložena měřícími protokoly. Na technologii strukturované kabeláže bude provedena řádná revize dle ČSN a bude vypracována řádná revizní zpráva. Po instalaci bude vypracována výkresová dokumentace skutečného stavu provedení. Aktivní prvky, UPS: V rozvaděči DR.2 budou instalovány aktivní prvky a telefonní ústředna. Po dohodě s investorem je navržena IP telefonní ústředna. CCTV V objektu bude provedena instalace kamerového systému. Na fasádě objektu budou instalovány barevné kamery ve venkovním provedením s integrovaným IR přísvitem. Napájení kamer bude zajištěno z podružných zdrojů 230/12V. Napájecí kabeláž bude provedena kabelem CYKY 3Cx2,5. Obrazový signál bude veden koaxiálním kabelem. Obraz kamer bude zaznamenáván na záznamovém zařízení. Obraz kamer bude zaznamenáván v alarmovém režimu, tzn. pouze pohyb ve snímané scéně. Zákonnou povinností provozovatele je zajistit soulad s požadavky zákona č. 101/2000Sb., o ochraně osobních údajů ještě před zahájením provozu kamerového systému, včetně splnění oznamovací povinnosti vyplývající z požadavku 16 zákona. Je rovněž nutné zajistit požadovanou bezpečnost při zpracování osobních údajů v informačním systému. ( 13 odst. 3 a 4 zákona č. 101/2000 Sb.) Realizací výše uvedených opatření (bod ) budou vytvořeny předpoklady pro naplnění ustanovení 46 odstavce 1 zákona č. 101/2000Sb., který zprošťuje právnickou osobu z odpovědnosti za delikt, jestliže tato prokáže, že vynaložila veškeré úsilí, které bylo možno vyžadovat, aby porušení právní povinnosti zabránila. EZS Elektrický zabezpečovací systém je soubor technických prostředků - ústředna, čidla, signalizační a doplňkové prostředky vytvářející systém, který slouží k včasné signalizaci místa narušení chráněného objektu. Tento systém umožňuje předání poplachové informace na zvolená místa, čímž usnadní činnost zásahové služby. Navazuje na klasickou a režimovou ochranu objektu, doplňuje ji a zkvalitňuje celkové zabezpečení. Systém EZS bude řešen podle pravidel pro navrhování a montáž systémů EZS ve spojení se standardem pro zařízení EZS ČSN EN a musí být sestaven z prvků schválených státem akreditovanými zkušebnami prostředků střežení EZS.

7 Systém EZS bude možné připojit na pult centrální ochrany. Ochrana objektu je navržena proti vnějšímu narušení plášťovou a prostorovou ochranou. Za prosklenými plochami budou umístěny audiodetektory reagující na zvuk tříštěného skla. V prostorách navazujících na plášťovou ochranu, na chodbách, v určených prostorech, kancelářích apod. budou instalovány prostorové pohybové detektory.vybrané vstupy budou opatřeny magnetickými kontakty. Systém EZS bude umožňovat automatické kódování jednotlivých podsystémů a následně celku, aby bylo zajištěno celkové střežení objektu. Systém EZS bude možné napojit na PCO. Obecné požadavky uživatele na systém EZS 1) naprosto spolehlivá a rychlá detekce narušení střežených prostor a jejich zobrazení pomocí individuální adresy, 2) možnost rozdělení systému EZS na více podsystémů, 3) automatický přenos všech poplachových stavů na předem určená místa, homologace ústředny a čidel pro nasazení v ČR, Režimová ochrana objektu a požadavky na zónování. Pod režimovou ochranou rozumíme soustavu organizačně administrativní opatření, která vymezují pohyb osob uvnitř objektu. Toto se bude řešit při uvádění EZS do provozu. Zónování bude předloženo dle specifických požadavků investora a uživatele až technikovi, který bude provádět nastavení jednotlivých zón. Požadavky na zodpovědné osoby EZS Osoba zodpovědná za provoz zařízení EZS Manipulaci, obsluhu a údržbu zařízení budou provádět jen vyškolení určení pracovníci. O manipulaci na zařízení musí být proveden záznam v "Provozní knize ústředny". zodpovídá za provoz a správné využívání EZS kontroluje činnost osob pověřených obsluhou EZS

8 zajišťuje, aby osoby pověřené údržbou prováděly údržbu podle pokynů výrobce zodpovídá za řádné vedení provozní knihy Osoby pověřené údržbou EZS musí být znalé podle ČSN a prokazatelně zaškoleny výrobcem nebo organizací výrobcem pověřené a mají tyto povinnosti: provádět prohlídky a údržbu zařízení EZS podle pokynů výrobce provádět předepsaným způsobem kontrolu zařízení EZS provádět záznamy do provozní knihy EZS o všech kontrolách, údržbě a opravách zařízení EZS Osoby pověřené obsluhou zařízení EZS musí být prokazatelně proškoleny předávající organizací a musí být alespoň osoby poučené podle ČSN osoby pověřené obsluhou vedou záznamy v provozní knize EZS o signalizaci poplachu a poruchy postupují podle "Směrnice o činnosti v případě poplachu". Zkoušky při provozu a pravidelné revize O provozu zařízení EZS musí být vedena písemná dokumentace v provozní knize dle ČSN Funkční schopnost zařízení EZS při provozu se musí pravidelně kontrolovat v max. časovém rozpětí: 1x týdně - jedno čidlo ve smyčce - funkce ústředny 1x 3.měsíce. - všechny poplachové a zajišťovací smyčky - všechna čidla - vnější signalizace - kontrola zdrojů při signalizaci poplachu 1x za rok - měření izolačních a zemních odporů - jedna hodina provozu na náhradní zdroj

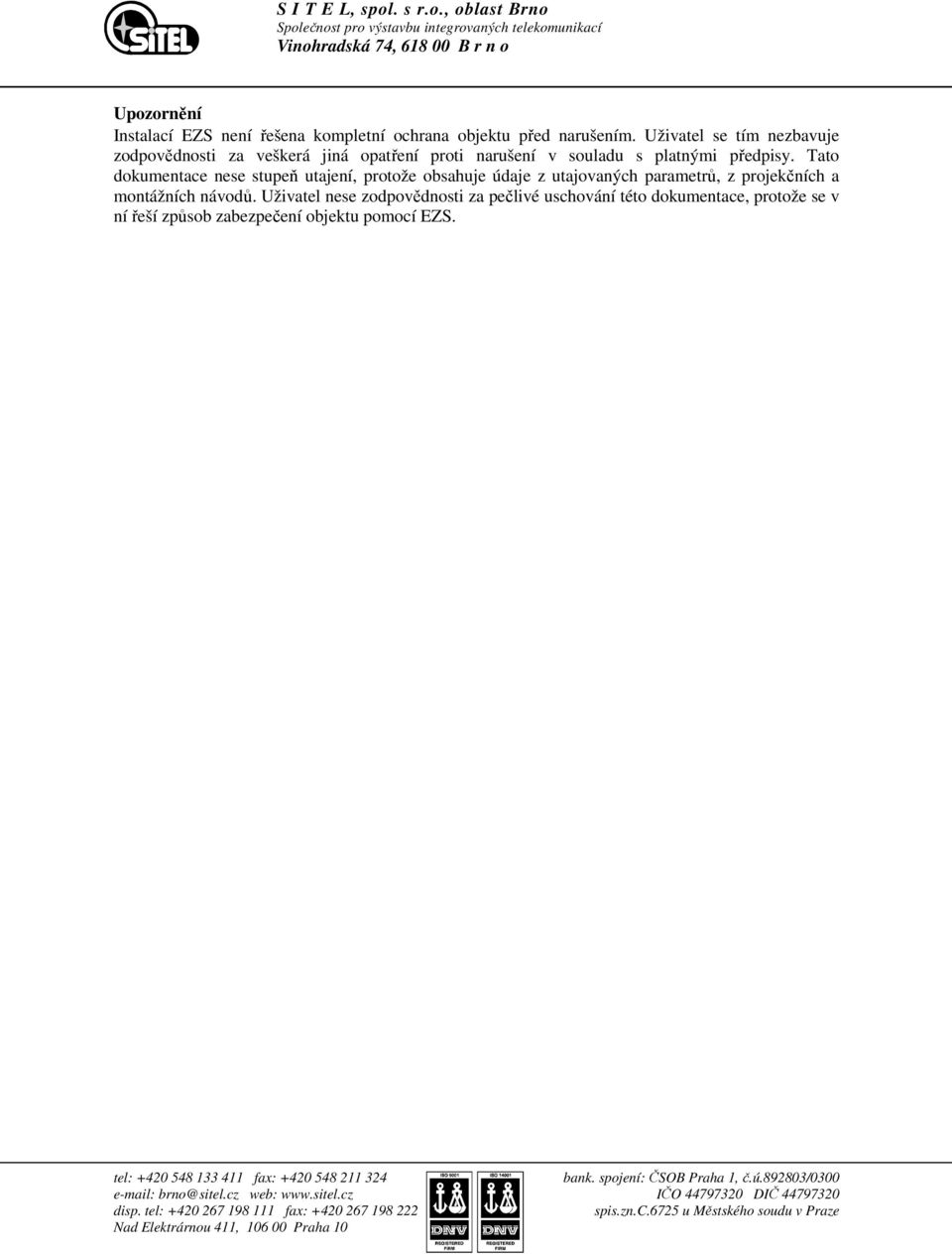

9 Upozornění Instalací EZS není řešena kompletní ochrana objektu před narušením. Uživatel se tím nezbavuje zodpovědnosti za veškerá jiná opatření proti narušení v souladu s platnými předpisy. Tato dokumentace nese stupeň utajení, protože obsahuje údaje z utajovaných parametrů, z projekčních a montážních návodů. Uživatel nese zodpovědnosti za pečlivé uschování této dokumentace, protože se v ní řeší způsob zabezpečení objektu pomocí EZS.

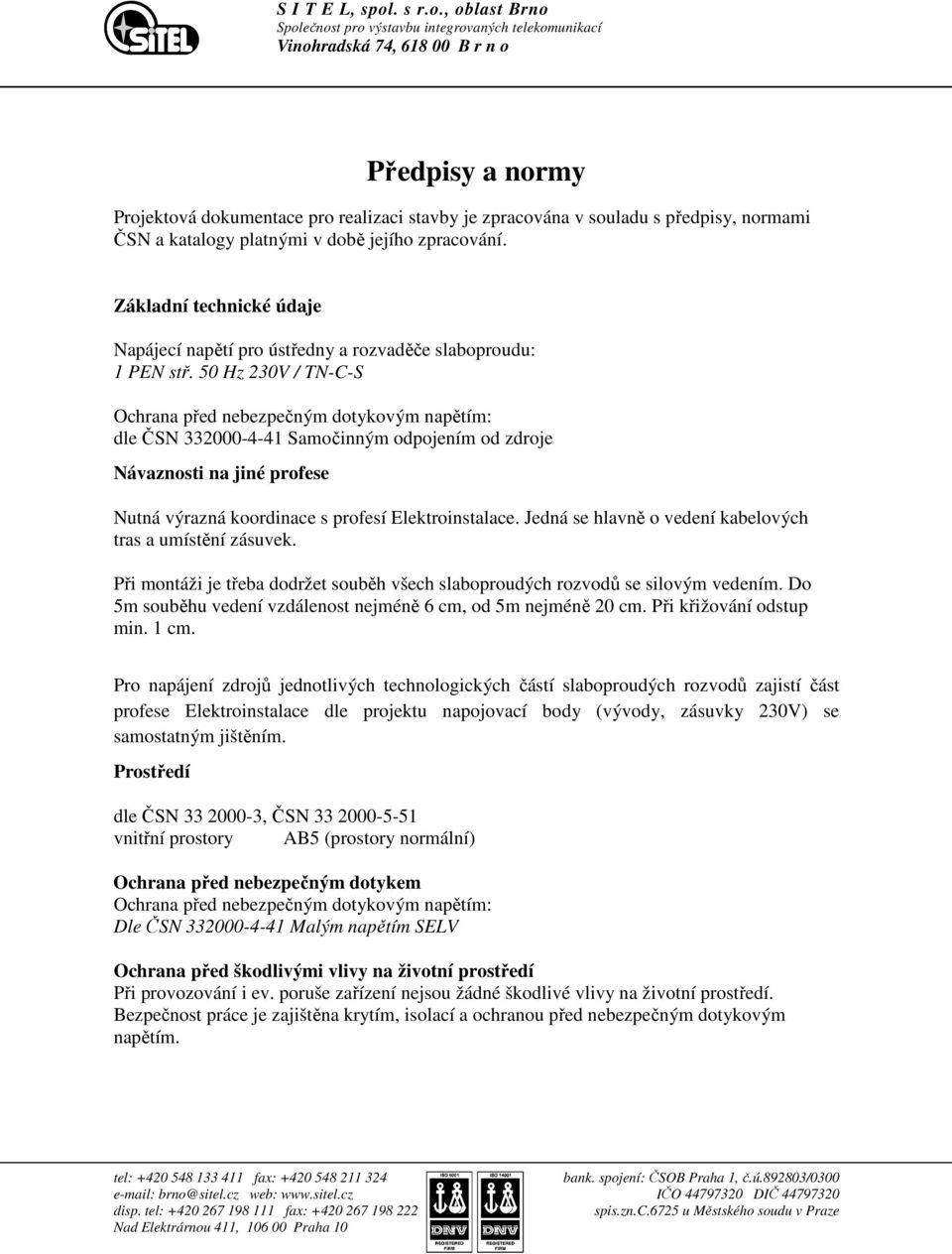

10 Předpisy a normy Projektová dokumentace pro realizaci stavby je zpracována v souladu s předpisy, normami ČSN a katalogy platnými v době jejího zpracování. Základní technické údaje Napájecí napětí pro ústředny a rozvaděče slaboproudu: 1 PEN stř. 50 Hz 230V / TN-C-S Ochrana před nebezpečným dotykovým napětím: dle ČSN Samočinným odpojením od zdroje Návaznosti na jiné profese Nutná výrazná koordinace s profesí Elektroinstalace. Jedná se hlavně o vedení kabelových tras a umístění zásuvek. Při montáži je třeba dodržet souběh všech slaboproudých rozvodů se silovým vedením. Do 5m souběhu vedení vzdálenost nejméně 6 cm, od 5m nejméně 20 cm. Při křižování odstup min. 1 cm. Pro napájení zdrojů jednotlivých technologických částí slaboproudých rozvodů zajistí část profese Elektroinstalace dle projektu napojovací body (vývody, zásuvky 230V) se samostatným jištěním. Prostředí dle ČSN , ČSN vnitřní prostory AB5 (prostory normální) Ochrana před nebezpečným dotykem Ochrana před nebezpečným dotykovým napětím: Dle ČSN Malým napětím SELV Ochrana před škodlivými vlivy na životní prostředí Při provozování i ev. poruše zařízení nejsou žádné škodlivé vlivy na životní prostředí. Bezpečnost práce je zajištěna krytím, isolací a ochranou před nebezpečným dotykovým napětím.

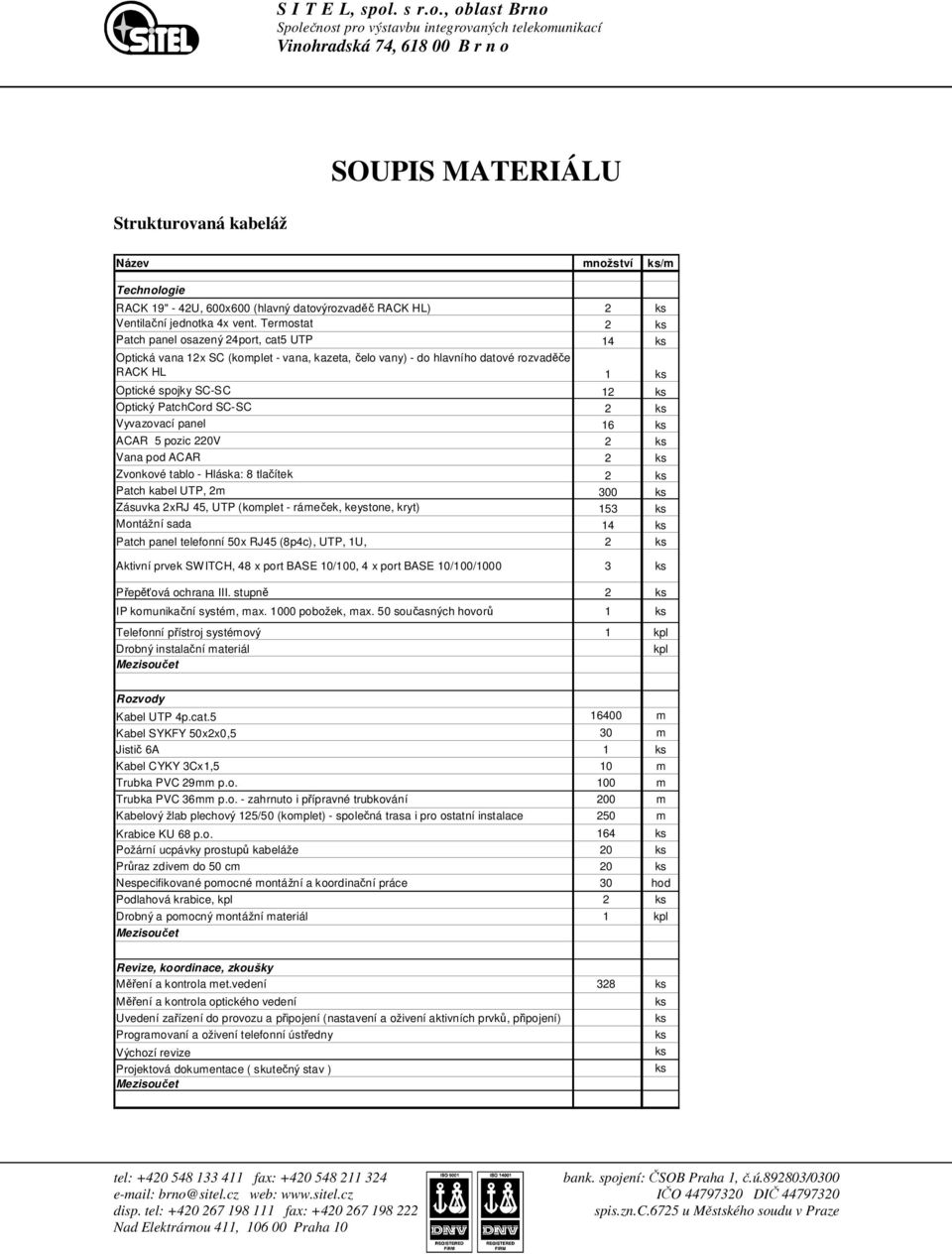

11 Strukturovaná kabeláž SOUPIS MATERIÁLU Název množství ks/m Technologie RACK 19" - 42U, 600x600 (hlavný datovýrozvaděč RACK HL) 2 ks Ventilační jednotka 4x vent. Termostat 2 ks Patch panel osazený 24port, cat5 UTP 14 ks Optická vana 12x SC (komplet - vana, kazeta, čelo vany) - do hlavního datové rozvaděče RACK HL 1 ks Optické spojky SC-SC 12 ks Optický PatchCord SC-SC 2 ks Vyvazovací panel 16 ks ACAR 5 pozic 220V 2 ks Vana pod ACAR 2 ks Zvonkové tablo - Hláska: 8 tlačítek 2 ks Patch kabel UTP, 2m 300 ks Zásuvka 2xRJ 45, UTP (komplet - rámeček, keystone, kryt) 153 ks Montážní sada 14 ks Patch panel telefonní 50x RJ45 (8p4c), UTP, 1U, 2 ks Aktivní prvek SWITCH, 48 x port BASE 10/100, 4 x port BASE 10/100/ ks Přepěťová ochrana III. stupně 2 ks IP komunikační systém, max pobožek, max. 50 současných hovorů 1 ks Telefonní přístroj systémový 1 kpl Drobný instalační materiál kpl Rozvody Kabel UTP 4p.cat m Kabel SYKFY 50x2x0,5 30 m Jistič 6A 1 ks Kabel CYKY 3Cx1,5 10 m Trubka PVC 29mm p.o. 100 m Trubka PVC 36mm p.o. - zahrnuto i přípravné trubkování 200 m Kabelový žlab plechový 125/50 (komplet) - společná trasa i pro ostatní instalace 250 m Krabice KU 68 p.o. 164 ks Požární ucpávky prostupů kabeláže 20 ks Průraz zdivem do 50 cm 20 ks Nespecifikované pomocné montážní a koordinační práce 30 hod Podlahová krabice, kpl 2 ks Drobný a pomocný montážní materiál 1 kpl Revize, koordinace, zkoušky Měření a kontrola met.vedení 328 ks Měření a kontrola optického vedení Uvedení zařízení do provozu a připojení (nastavení a oživení aktivních prvků, připojení) Programovaní a oživení telefonní ústředny Výchozí revize Projektová dokumentace ( skutečný stav ) ks ks ks ks ks

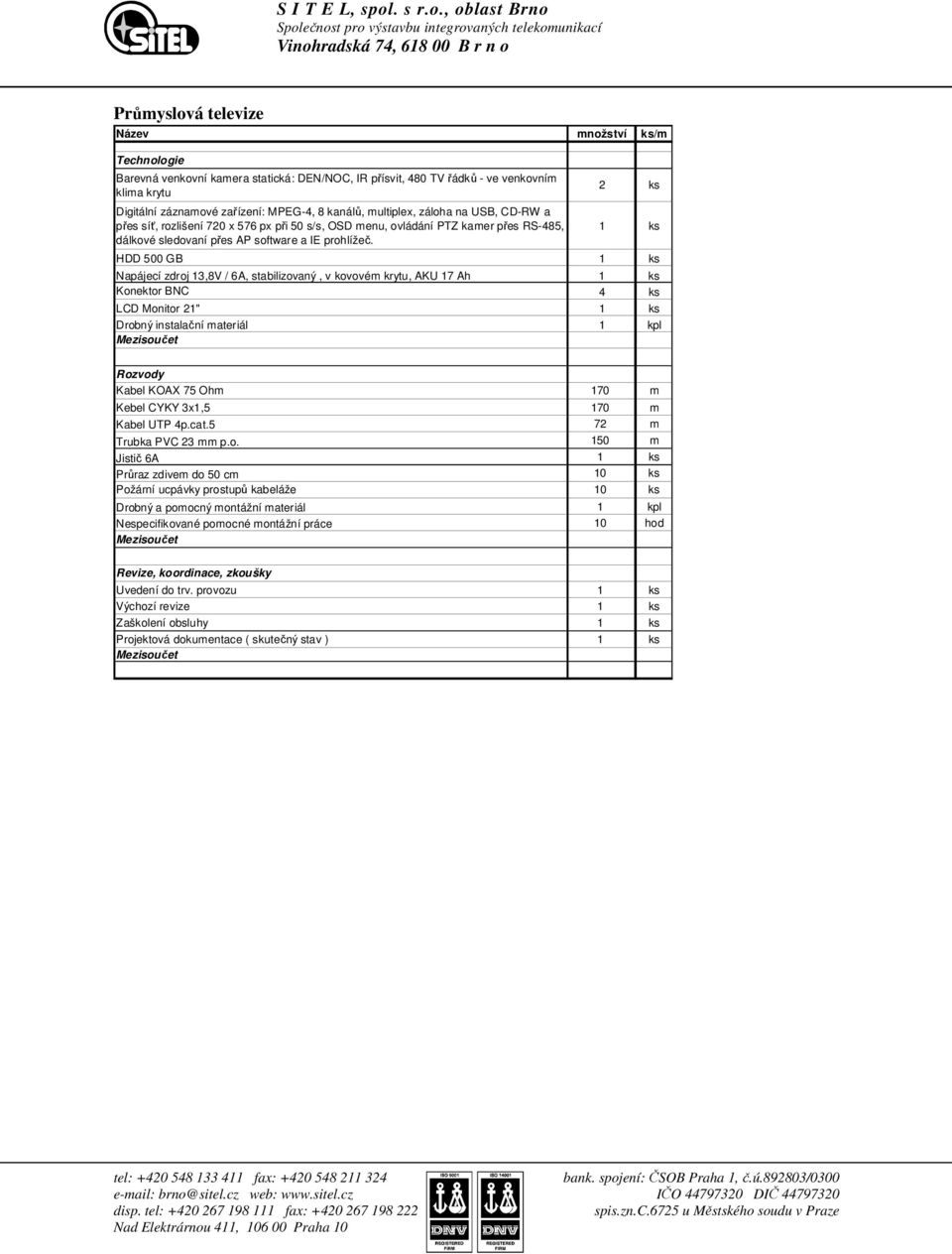

12 Průmyslová televize Název množství ks/m Technologie Barevná venkovní kamera statická: DEN/NOC, IR přísvit, 480 TV řádků - ve venkovním klima krytu Digitální záznamové zařízení: MPEG-4, 8 kanálů, multiplex, záloha na USB, CD-RW a přes síť, rozlišení 720 x 576 px při 50 s/s, OSD menu, ovládání PTZ kamer přes RS-485, dálkové sledovaní přes AP software a IE prohlížeč. 2 ks 1 ks HDD 500 GB 1 ks Napájecí zdroj 13,8V / 6A, stabilizovaný, v kovovém krytu, AKU 17 Ah 1 ks Konektor BNC 4 ks LCD Monitor 21" 1 ks Drobný instalační materiál 1 kpl Rozvody Kabel KOAX 75 Ohm 170 m Kebel CYKY 3x1,5 170 m Kabel UTP 4p.cat.5 72 m Trubka PVC 23 mm p.o. 150 m Jistič 6A 1 ks Průraz zdivem do 50 cm 10 ks Požární ucpávky prostupů kabeláže 10 ks Drobný a pomocný montážní materiál 1 kpl Nespecifikované pomocné montážní práce 10 hod Revize, koordinace, zkoušky Uvedení do trv. provozu 1 ks Výchozí revize 1 ks Zaškolení obsluhy 1 ks Projektová dokumentace ( skutečný stav ) 1 ks

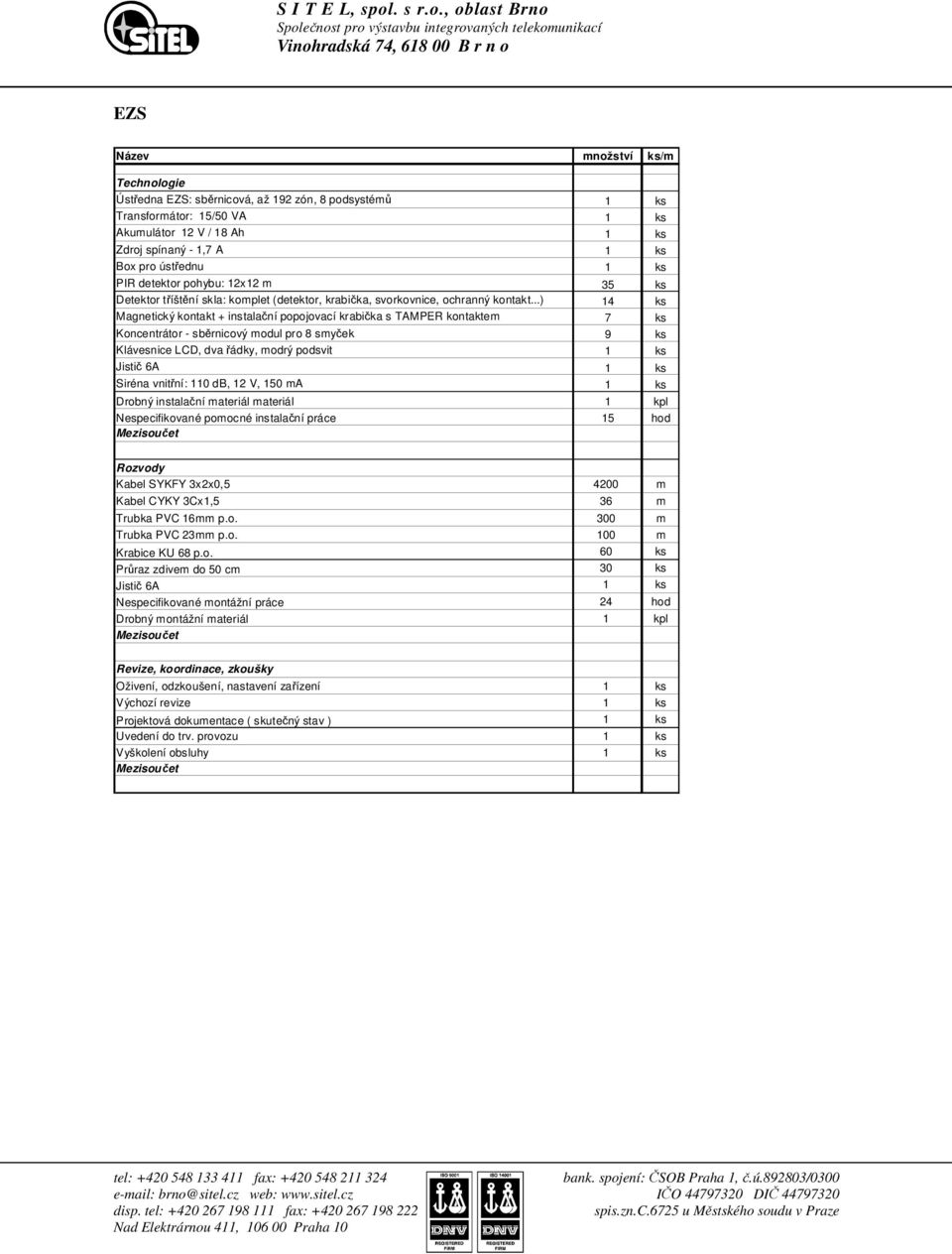

13 EZS Název množství ks/m Technologie Ústředna EZS: sběrnicová, až 192 zón, 8 podsystémů 1 ks Transformátor: 15/50 VA 1 ks Akumulátor 12 V / 18 Ah 1 ks Zdroj spínaný - 1,7 A 1 ks Box pro ústřednu 1 ks PIR detektor pohybu: 12x12 m 35 ks Detektor tříštění skla: komplet (detektor, krabička, svorkovnice, ochranný kontakt...) 14 ks Magnetický kontakt + instalační popojovací krabička s TAMPER kontaktem 7 ks Koncentrátor - sběrnicový modul pro 8 smyček 9 ks Klávesnice LCD, dva řádky, modrý podsvit 1 ks Jistič 6A 1 ks Siréna vnitřní: 110 db, 12 V, 150 ma 1 ks Drobný instalační materiál materiál 1 kpl Nespecifikované pomocné instalační práce 15 hod Rozvody Kabel SYKFY 3x2x0, m Kabel CYKY 3Cx1,5 36 m Trubka PVC 16mm p.o. 300 m Trubka PVC 23mm p.o. 100 m Krabice KU 68 p.o. 60 ks Průraz zdivem do 50 cm 30 ks Jistič 6A 1 ks Nespecifikované montážní práce 24 hod Drobný montážní materiál 1 kpl Revize, koordinace, zkoušky Oživení, odzkoušení, nastavení zařízení 1 ks Výchozí revize 1 ks Projektová dokumentace ( skutečný stav ) 1 ks Uvedení do trv. provozu 1 ks Vyškolení obsluhy 1 ks
