1 Löw-Beerova vila 1 PERFECTED s.r.o. SLABOPROUDÉ ROZVODY PROJEKTOVÁ DOKUMENTACE PRO STAVEBNÍ POVOLENÍ OBNOVA SECESNÍ PAMÁTKY VILA A ŽIVOT RODINY LÖW-BEERŮ ČÁST F1.4.5 ZAŘÍZENÍ SLABOPROUDÉ ELEKTROTECHNIKY ELEKTRICKÁ POŽÁRNÍ SIGNALIZACE - EPS POPLACHOVÝ ZABEZPEČOVACÍ SYSTÉM PZS KAMEROVÝ SYSTÉM - CCTV UNIVERZÁLNÍ KABELÁŽNÍ SYSTÉM UKS ROZVODY KABELOVÉ TELEVIZE-KTV AV TECHNIKA Akce : Löw-Beerova vila Objednatel : Arch.Design, s.r.o. Sochorova 3178/23, Brno Datum : 01 / 2011 Zakázkové číslo : N001 Zpracoval : Andrej Péťa Kontroloval : Ing. Petr Svoboda Dodavatel : PERFECTED s.r.o. Hybešova Brno tel.:

2 Löw-Beerova vila 2 PERFECTED s.r.o. ÚVOD PŘEDMĚT A ROZSAH PROJEKTU Předmětem této projektové dokumentace ke stavebnímu povolení jsou slaboproudé systémy : - Elektrická požární signalizace - Poplachový zabezpečovací systém - Kamerový systém - Univerzální kabelážní systém - Rozvody kabelové televize - AV technika v objektu Löw-Beer vila. Tato dokumentace bude v dalším stupni rozvinuta a dokumentace EPS bude předložena ke schválení na HZS. PŘEDPISY A NORMY Projekt byl zpracován dle norem ČSN , ČSN ed.2 a souvisejících norem a předpisů pro jednotlivé slaboproudé systémy. Při řešení byl brán zřetel na stavební dispozici objektu a požadavky uživatele. pro EPS řada norem ČSN EN 54 pro PZS řada norem ČSN EN ed.2 pro CCTV řada norem ČSN EN pro UKS řada norem ČSN EN pro KTV řada norem ČSN EN PODKLADY Podkladem pro zpracování projektu bylo : - předchozí stupeň projektové dokumentace - stavební výkresy, - požadavky investora, - platné normy a technické parametry navrženého zařízení, - požadavky zpracovatele PBŘS, - požadavky stavby a ostatních profesí.

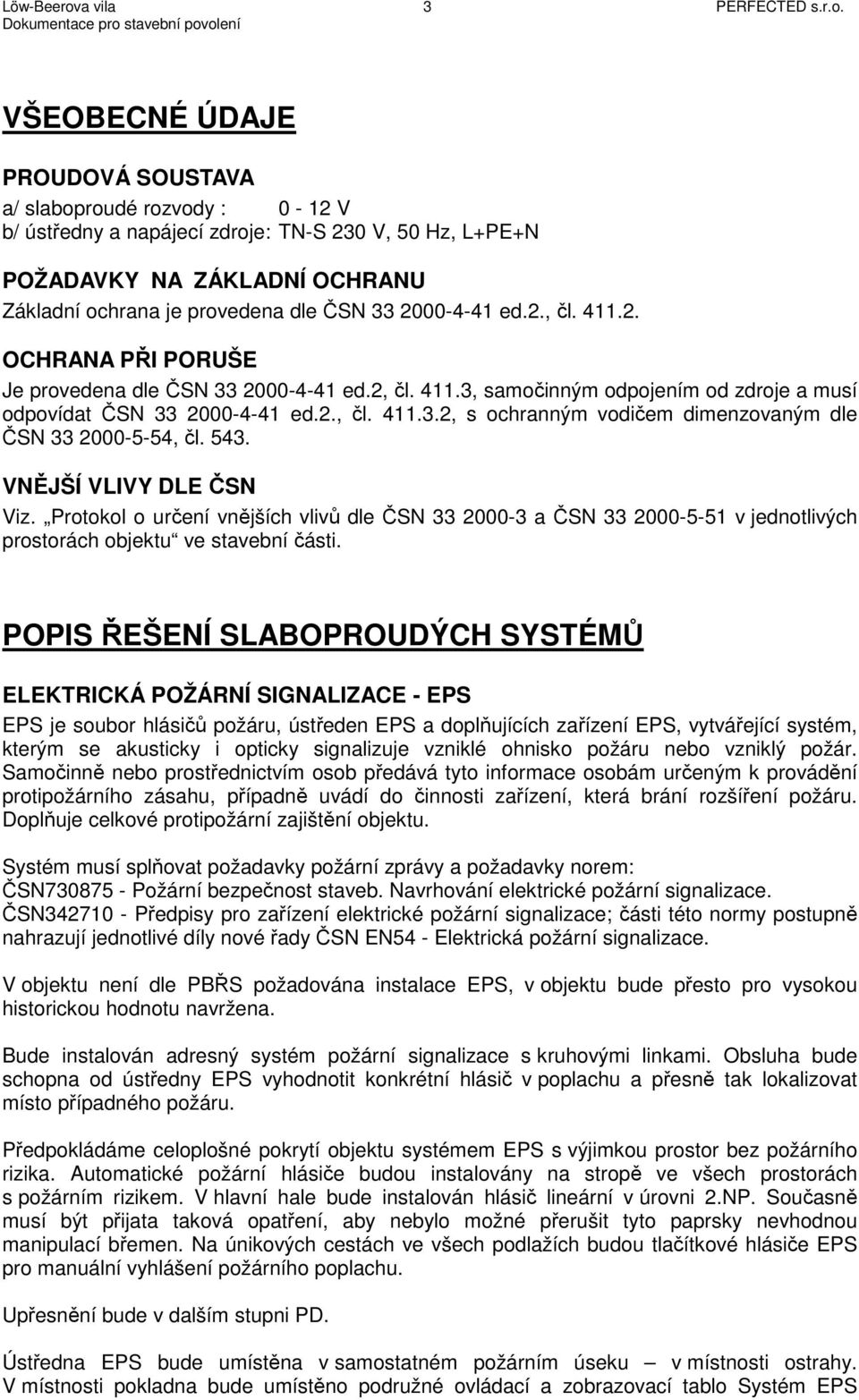

3 Löw-Beerova vila 3 PERFECTED s.r.o. VŠEOBECNÉ ÚDAJE PROUDOVÁ SOUSTAVA a/ slaboproudé rozvody : 0-12 V b/ ústředny a napájecí zdroje: TN-S 230 V, 50 Hz, L+PE+N POŽADAVKY NA ZÁKLADNÍ OCHRANU Základní ochrana je provedena dle ČSN ed.2., čl OCHRANA PŘI PORUŠE Je provedena dle ČSN ed.2, čl , samočinným odpojením od zdroje a musí odpovídat ČSN ed.2., čl , s ochranným vodičem dimenzovaným dle ČSN , čl VNĚJŠÍ VLIVY DLE ČSN Viz. Protokol o určení vnějších vlivů dle ČSN a ČSN v jednotlivých prostorách objektu ve stavební části. POPIS ŘEŠENÍ SLABOPROUDÝCH SYSTÉMŮ ELEKTRICKÁ POŽÁRNÍ SIGNALIZACE - EPS EPS je soubor hlásičů požáru, ústředen EPS a doplňujících zařízení EPS, vytvářející systém, kterým se akusticky i opticky signalizuje vzniklé ohnisko požáru nebo vzniklý požár. Samočinně nebo prostřednictvím osob předává tyto informace osobám určeným k provádění protipožárního zásahu, případně uvádí do činnosti zařízení, která brání rozšíření požáru. Doplňuje celkové protipožární zajištění objektu. Systém musí splňovat požadavky požární zprávy a požadavky norem: ČSN Požární bezpečnost staveb. Navrhování elektrické požární signalizace. ČSN Předpisy pro zařízení elektrické požární signalizace; části této normy postupně nahrazují jednotlivé díly nové řady ČSN EN54 - Elektrická požární signalizace. V objektu není dle PBŘS požadována instalace EPS, v objektu bude přesto pro vysokou historickou hodnotu navržena. Bude instalován adresný systém požární signalizace s kruhovými linkami. Obsluha bude schopna od ústředny EPS vyhodnotit konkrétní hlásič v poplachu a přesně tak lokalizovat místo případného požáru. Předpokládáme celoplošné pokrytí objektu systémem EPS s výjimkou prostor bez požárního rizika. Automatické požární hlásiče budou instalovány na stropě ve všech prostorách s požárním rizikem. V hlavní hale bude instalován hlásič lineární v úrovni 2.NP. Současně musí být přijata taková opatření, aby nebylo možné přerušit tyto paprsky nevhodnou manipulací břemen. Na únikových cestách ve všech podlažích budou tlačítkové hlásiče EPS pro manuální vyhlášení požárního poplachu. Upřesnění bude v dalším stupni PD. Ústředna EPS bude umístěna v samostatném požárním úseku v místnosti ostrahy. V místnosti pokladna bude umístěno podružné ovládací a zobrazovací tablo Systém EPS

4 Löw-Beerova vila 4 PERFECTED s.r.o. bude připojen na pult HZS prostřednictvím ZDP (Zařízení dálkového přenosu). Před vstupem do objektu bude umístěn KTPO (Klíčový trezor požární ochrany) s uloženým generálním klíčem signalizovaný majákem a uvnitř OPPO (obslužné pole požární ochrany) - musí být certifikováno dle zákona 22/ 1997 Sb., ve znění pozdějších předpisů. Projekt na ZDP bude řešen v dalším stupni projektové dokumentace, - realizační projektová dokumentace EPS, ZDP bude před instalací předložena včetně dodatku v souladu s pokynem GŘ HZS a náměstka MV částka 13 ze dne 27.února 2004 na příslušný HZS. Základní signalizace poplachu bude na ústředně EPS. Postup obsluhy při signalizaci požáru bude upravovat požární a evakuační směrnice objektu. Signalizace bude dvoustupňová ve smyslu ČSN , čl.67 - čl.69. Během času t1 musí obsluha potvrdit signalizaci poplachu, pak začíná běžet čas t2 během kterého bude mít obsluha možnost zjistit, zda se jedná o skutečný požár nebo planý poplach. Na základě tohoto zjištění poté provede příslušné další úkony dle směrnice. Pokud do vypršení stanoveného času t1 a t2 neprovede předepsané úkony, dojde k automatickému vyhlášení poplachu. V mimopracovní dobu kdy nebude zajištěna služba, budou signály EPS přenášeny na pult HZS. Akustická signalizace požárního poplachu v celém objektu bude prováděna pomocí sirén. Ovládaná zařízení systém EPS bude ovládat zařízení dle PBŘS (požárně bezpečnostní řešení stavby). POPLACHOVÝ ZABEZPEČOVACÍ SYSTÉM - PZS Poplachový zabezpečovací systém je soubor technických prostředků - ústředna, čidla, signalizační a doplňkové prostředky vytvářející systém, který slouží k včasné signalizaci místa narušení chráněného objektu. Tento systém umožňuje předání poplachové informace na zvolená místa, čímž usnadní činnost zásahové služby. Navazuje na klasickou a režimovou ochranu objektu, doplňuje ji a zkvalitňuje celkové zabezpečení. Navržený PZS systém bude umožňovat rozšíření a propojení s jinými objekty. Systém PZS bude řešen podle pravidel pro navrhování a montáž systémů PZS ve spojení se standardem pro zařízení PZS ČSN EN řady ed.2 a musí být sestaven z prvků schválených státem akreditovanými zkušebnami prostředků střežení PZS. Rozsah systému EZS bude detailněji řešen v dalších stupních PD dle požadavků investora. Plášťová ochrana objektu nebude instalována, pouze na vstupních dveřích budou instalovány magnetické kontakty. A na oknech v suterénu, na kterých nebudou mříže budou instalovány magnetické kontakty a detektory tříštění skla V objektu bude dále instalována prostorová ochrana pohybovými detektory PIR na chodbách a v místnostech. Ve vstupních halách jsou navrženy detektory duální kvůli eliminaci falešných poplachů. Pro zabezpečení expozic v době konání výstav bude systém umožňovat připojení mobilního bezdrátového zabezpečení těchto expozic. Na WC invalidé bude instalován signalizační systém zapojený do systému PZS tíseň bude signalizována Opticky a akusticky před vstupem na WC a dále na ovládacích klávesnicích PZS. Signalizace poplachu a ovládání systému PZS bude na ovládacích a signalizačních klávesnicích. V mimopracovní době bude přenášen poplach na pult PCO PČR pomocí telefonního nebo GSM komunikátoru.

5 Löw-Beerova vila 5 PERFECTED s.r.o. KAMEROVÝ SYSTÉM CCTV Cílem instalace kamerového systému je zejména dokumentování dějů v objektu, zjednodušení a zefektivnění výkonu fyzické ostrahy (vizuální ověření příčiny) Systém CCTV bude realizován v souladu s ČSN EN řady Kamery budou monitorovat vstupy do objektu a vybrané místnosti. V každé místnosti předpokládaných expozic bude instalována příprava a umístění kamer bude dáno uživatelem. Dále bude možné rozšířit kamerový systém o kamery na přilehlém pozemku v parku. Kamerový systém bude detailněji řešen v dalším stupni PD. UNIVERZÁLNÍ KABELÁŽNÍ SYSTÉM (UKS) Telefonní a datové rozvody v objektu budou řešeny v rámci strukturované kabeláže. Bude instalován kabelážní systém minimálně UTP cat.6, což umožní provozovat telekomunikační, datové a audiovizuální přenosy. V budoucnu tak bude umožněna maximální flexibilita v případě jakýchkoliv změn a doplňků. Kabelový rozvod bude proveden hvězdicovou topologií od datového 19 rozvaděč umístěného v místnosti ostrahy v 1.PP k účastnickým zásuvkám 2xRJ45. Maximální délka k účastnické zásuvce nesmí přesáhnout 90m. Aktivní prvky budou dodány uživatelem. TELEFONNÍ ÚSTŘEDNA Pro celý objekt bude navržena nová telefonní ústředna s možností dalšího rozšiřování. Předpokládá se využití cca 10-ti vnitřních telefonních linek. TELEFONNÍ A DATOVÉ PŘÍPOJKY Telefonní ústředna bude napojena na stávající telefonní přípojku. Konkrétní technické řešení bude dohodnuto s poskytovateli telekomunikačních služeb v dalším stupni PD. ROZVODY KABELOVÉ TELEVIZE (KTV) Stávající přípojka kabelové televize bude přepojena do datového rozvaděče v místnosti ostrahy. V datovém rozvaděči bude umístěna rozvodnice a do ni svedeny rozvody od účastnických zásuvek KTV, které budou umístěny v jednotlivých místnostech. AV TECHNIKA V objektu se bude nacházet místnost s AV technikou předpokládané vybavení : Mobilní dataprojektor s ozvučovací soupravou, zobrazovací plátno nebo zobrazovací dotyková tabule. Konkrétní technické vybavení bude v dalším stupni projektové dokumentace konzultováno s investorem. ZVONEK INVALIDÉ Pro invalidy bude umístěn u hlavního vchodu zvonek na pokladnu. Přístup pro invalidy je služebním vchodem.

6 Löw-Beerova vila 6 PERFECTED s.r.o. ZÁVĚREČNÁ USTANOVENÍ ROZVODY Rozvody musí být provedeny dle odpovídajících ČSN a předpisů. Musí být dodrženy zásady o úpravě rozvodných skříní, označování svorkovnic, křižování a souběhu se silovým vedením. Kabely budou uloženy převážně v trubkách PVC zdech pod omítkou. Kabely s funkční odolností dle PBŘ při požáru pro ovládaná zařízení EPS budou uloženy v samostatných požárně odolných trasách. Je nutné dodržet odstupy slaboproudých rozvodů od rozvodů silnoproudých při jejich souběhu: při souběhu do 5m odstup 6cm, při souběhu nad 5m odstup 20cm. Veškeré prostupy mezi různými požárními úseky musí být utěsněny požárními ucpávkami. POKYNY PRO MONTÁŽ Rozmístění jednotlivých prvků a tras je třeba koordinovat s ostatními profesemi a interiérem. Instalaci celého zařízení je nutné provést dle norem ČSN ed.2, ČSN a oborových norem pro jednotlivé systémy. Jakékoliv změny oproti projektu je nutno konzultovat s projektantem a tyto změny zakreslí montážní pracovníci do montážního paré. Během montáže musí být dodržovány bezpečnostní předpisy pro práci v objektu, zvláště bezpečnostní předpisy pro práci na elektrickém zařízení a při práci na žebřících. UVEDENÍ DO PROVOZU A PROVOZ ZAŘÍZENÍ Výchozí revize, zkušební provoz před uvedením zařízení do trvalého provozu, zkoušky činnosti při provozu a pravidelné revize zařízení se provádí dle: ČSN Elektrotechnické předpisy. Revize elektrických zařízení pro EPS - ČSN pro PZS - ČSN EN Z1, ČSN CLC/TS , TNI pro CCTV - ČSN EN Před uvedením do provozu doporučujeme uživateli zpracovat pokyny pro osoby opouštějící objekt poslední, kontrolu uzavření oken, dveří. Rovněž doporučujeme zpracovat směrnici o činnosti v případě vyhlášení poplachu, zvláště způsob součinnosti zaměstnanců se zásahovou jednotkou. Prokazatelně je nutno určit: - osobu zodpovědnou za provoz systému - osoby poučené, pověřené obsluhou OSOBA ZODPOVĚDNÁ ZA PROVOZ ZAŘÍZENÍ: - zodpovídá za provoz a bezporuchovou funkci zařízení - kontroluje činnost osob pověřených obsluhou - zajišťuje nahlašování oprav servisní organizaci - zodpovídá za řádné vedení provozní knihy - kontroluje provádění zkoušek zařízení během provozu a odpovídá za provedení předepsaných revizí v průběhu provozu OSOBY POVĚŘENÉ OBSLUHOU ZAŘÍZENÍ - musí být proškoleny předávající organizací - postupují dle pokynů pro obsluhu, vedou záznamy v provozní knize - při signalizaci poplachu postupují dle režimové poplachové směrnice - zjištěné závady neprodleně hlásí osobě zodpovědné za provoz zařízení

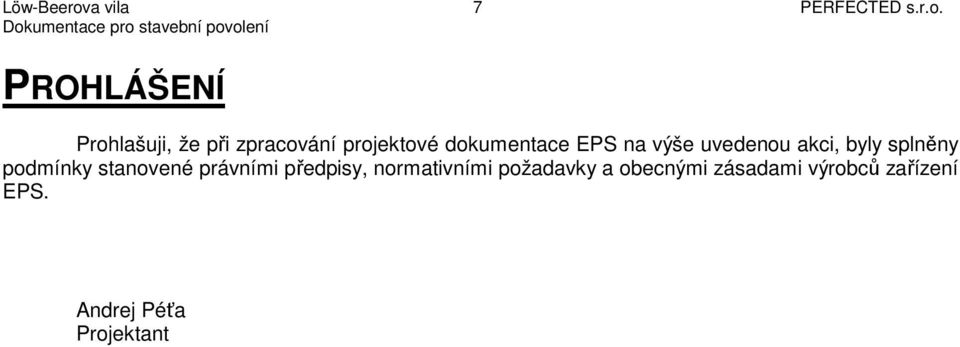

7 Löw-Beerova vila 7 PERFECTED s.r.o. PROHLÁŠENÍ Prohlašuji, že při zpracování projektové dokumentace EPS na výše uvedenou akci, byly splněny podmínky stanovené právními předpisy, normativními požadavky a obecnými zásadami výrobců zařízení EPS. Andrej Péťa Projektant
