Systém odkouření pro plynové závěsné kotle řady CERACLASS... s nuceným odtahem spalin
|
|
- Zdeňka Kadlecová
- před 9 lety
- Počet zobrazení:
Transkript
1 Systém odkouření pro plynové závěsné kotle řady CERACLASS... s nuceným odtahem spalin Projekční podklady CERACLASS CERACLASS ACU CERACLASS EXCELLENCE CERACLASS ACU COMFORT CZ-SK-2013/04
2 Obsah Strana Všeobecné instrukce k odtahu spalin 60/100 mm 3-4 Klasifikace druhů dle ČSN 5 Přehled příslušenství pro odtah spalin 6-14 Řešení pro kotle Ceraclass ZS/ZW 12/24-2 DH AE Řešení pro kotle Ceraclass Acu ZWSE 24-5 MFA Řešení pro kotle Ceraclass Excellence ZWC/ZSC24/28/35-3MFA Řešení pro kotle Ceraclass Acu Comfort ZWSE 24/28-6 MFA
3 Všeobecné instrukce Všeobecné instrukce: Před zahájením montáže závěsného plynového kotle s uzavřenou spalovací komorou a systému odtahu spalin je potřeba získat souhlas místního stavebního úřadu a mít příslušné revize dle platných norem, předpisů a zákonů. Doporučujeme proto zpracovávat projekt na instalaci kotle včetně odtahu spalin. Příslušenství odkouření s 60/100 mm, používané u závěsných kotlů řad Ceraclass, je otestováno pro používání současně s přístrojem a je schváleno v certifikátu kotle CE... Z tohoto důvodu se smí používat k odvodu spalin pouze originální díly příslušenství Junkers. Použití jiných dílů je nepřípustné a může vést k provozním poruchám, nedokonalému spalování, nižší účinnosti, zanášení výměníku kotle a v tomto případě nelze uplatnit nárok na záruční opravy. Vodní objem závěsných kotlů Junkers leží pod hodnotou 10 litrů a odpovídá skupině I zákona o kotlích. Proto se nepožaduje registrace kon strukč ního prvku odvodu spalin. Povrchová teplota trubky spalovacího vzduchu se u dvojité trubky pohybuje pod 85 C. Podle TRGI 1986 popř. TRF 1988 nejsou zapotřebí žádné minimální vzdálenosti k hořlavým stavebním materiálům. Předpisy jednotlivých zemí se od toho mohou lišit a minimální vzdálenosti k hořlavým stavebním materiálům předepisovat. U vlhkých prostor je nutné potrubí přívodu spalovacího vzduchu vhodně izolovat. Maximální délky odtahů spalin jsou závislé na způsobu provedení a na typu kotle. Zpravidla platí, že pro koaxiální - koncentrické vedení odtahu spalin je maximální délka 3-4, někdy i 6 nebo 8 m. Každé koleno pak příslušně redukuje délku. Jsou ovšem vyjímky (viz dělené odtahy spalin), kdy s použitím sběračů kondenzátu lze realizovat i délky větší. Doba požární odolnosti podle Technických pra vi del: Pokud se u stropu požaduje doba požární odolnosti, pak musí mít dílce potrubí mezi horní hranou stropu a krytem střechy opláštění z nehořlavých materiálů mající právě tuto protipožární odolnost. Není-li pře depsána protipožární odolnost, pak se pokládají tyto díly potrubí odvodu spalin počínaje horní hranou stropu až ke krytu střechy v šachtě z nehořlavých a tvarově stálých materiálů nebo se vkládají do kovové ochranné trubky (mechanická ochrana). Místo instalace vedení spalin a přívodu spalovacího vzduchu nutno řešit podle pravidel platných norem, vyhlášek, předpisů a zejména dbát ustanovení novelizované normy ČSN Komíny a kouřovody - Navrhování, provádění a připojování spotřebičů paliv. Spalinová cesta musí být provedena z vhodných materiálů, dle platných norem a předpisů, musí být v celé své délce řádně utěsněna, upevněna a zafixována, musí být kontrolovatelná a čistitelná. Z toho důvodu je nutné dle délek a tvaru vedení odtahu spalin vždy doplnit na vhodné místo tzv. revizní díl. Instrukce pro kotle s nuceným odtahem spalin Kotel s nuceným odtahem spalin je s vhodným příslušenstvím odtahu spalin nezávislý na okolním vzduchu v místnosti a nepotřebuje přívod spalovacího vzduchu do prostoru resp. do skříně, kde je instalován. Při projektování, instalaci a provozu respektujte obzvlášť Technická pravidla GAS TPG , platné příslušné normy, zejména již zmíněnou ČSN , předpisy a zákony. Dále dbejte ČSN, ČSN EN, a příslušné bezpečnostní předpisy. Při instalaci spotřebičů s příslušnými odtahy spalin nesmí být dotčeny stanovené požadavky dalších platných předpisů a zákonů (požární předpisy, Stavební zákon a související vyhlášky, protivýbuchová bezpečnost,...). Dbejte místních vyhlášek pro předepsané emisní limity škodlivin ve spalinách. Při odvodu spalin stěnou fasády musí být dorženy maxilmální imisní limity NO x a CO, dále musí být dodrženy minimální vzdálenosti protilehlých nebo sousedních domů, v případě průmyslových staveb je to min.10 m, pokud jsou to budovy s okny je to min.15 m. V projektové dokumentaci musí být popsán vztah k sousednímu okolí (k dalším budovám, k oknům, dveřím, dalším vyústěním) a vyznačeno tzv.ochranné pásmo - stanovuje se dle platných norem a předpisů. Dbejte instalačních návodů příslušenství odvodu spalin kvůli předepsaným minimálním montážním rozměrům a max. přípustným délkám. Výška vyústění odtahu spalin na fasádě bytových domů musí být min.4 m nad okolním terénem. Na fasádě, kde je vyústění od spotřebiče, nesmí být hořlavý materiál min.0,5 m ve vodorovném i svislém směru a navíc nad vyústěním min.1,5 m. Dodržte rozměry větracích otvorů a odstupů bude-li zařízení typu C provozované jako zařízení typu B. Odvod spalin stěnou fasády do ovzduší je možné provést pouze v technicky odůvodněných případech a to pro spotřebiče na plynná paliva v provedení C, nebo v provedení B s nuceným odvodem spalin a to v případech, že se jedná - o průmyslový objekt a jmenovitý výkon kotle je do 40 kw, a nad vyústěním nejsou okna, při dodržení výše uvedených podmínek a bodů, - dále pokud se jedná o rekonstrukci RD nebo bytových domů a to v technicky odůvodněných případech, kdy nelze vyvést odtah spalin nad střechu budovy, navíc musí být jmenovitý výkon kotle do 14kW při dodržení výše uvedených podmínek a bodů. 3
4 Všeobecné instrukce k odtahu spalin 60/100 mm Pozor: Následkem vysokého stupně účinnosti přístroje může ve spalinové trubce kondenzovat vodní pára obsažená ve spalinách. Proto je nutné dle délek odtahu spalin a dle doporučení platné pro příslušné zařízení nainstalovat nad kotel vhodný jímač kondenzátu! Odtah spalin se provádí v závislosti na okolním vzduchu podle B 22 nebo nezávisle na okolním vzduchu podle C 12, C 32, C 42 nebo C 52. Vedení odtahu spalin je zhotoveno z koaxiálních trubek o Ø 60/100 mm nebo jako systém oddělených trubek z jednotlivých dílů o Ø 80 mm. U přípojky s oddělenými trubkami podle C 52 by výstup spalin a vstup spalovacího vzduchu neměly být umístěny na protilehlých stranách budovy. U přípojky s oddělenými trubkami podle C 52 musí být vzdálenost mezi výstupem spalin a vstupem spalovacího vzduchu minimálně 500 mm. Přizpůsobení topných zařízení délce spalinové trubky se provádí pomocí škrticích clon na spalinovém hrdle. (Volba správné škrticí clony je nutná přímo na stavbě dle instalačního návodu.) Další informace jsou uvedeny v samostatných instalačních návodech pro jednotlivé typy odkouření a pro příslušné plynové závěsné kotle řady CERA- CLASS... s nuceným odtahem spalin. Obrázek 1 Montáž přechodového dílu na kotel řady Ceraclass.. v případě nutnosti napojení na systém odtahu spalin DN 80/110mm. Chybné uložení Důležité poznámky pro praxi 1) Nezaměňovat systém odkouření pro Turbo kotle se systémem pro kondenzační kotle (různé a materiály). 2) Nezaměňovat systém odtahu spalin s třípláš ovým s tříplášťovým provedením provedením 80/110 80/110 mm. mm. Pokud je je potřeba k tomuto systému odtahu odtahu spalin spalin kotel řady kotel Cerac- řady Ceraclass... připojit připojit (např. při (např. výměně při starého výměně kotle, starého kde je kotle, zabudovaný kde je zabudovaný systém odtahu systém spalin odtahu 80/110 spalin mm), je nutné 80/110 na mm), nový kotel je nutné řady Ceraclass... na nový kotel přišroubovat Ceraclass... připojovací přišroubovat přechodový připojovací díl (viz obr.1) set 80/110 obj. č. řady 8 (viz 716 obr.1) obj. č.7738 a půlobjímku č ) Před montáží většiny příslušenství odtahu spalin je vhodné těsnění na hrdlech jednotlivých dílů lehce namazat bezrozpouštědlovým tukem (např.vazelinou). POZOR! toto neplatí pro základní díl děleného odtahu spalin AZ377 - pro tento díl je nutné namazat pouze zasouvané části - kolena, prodloužení s průměrem 80mm, v žádném případě nemazat hrdla a těsnění na AZ377. Obrázek 2 Instalace s vyústěním odkouření do šachty pod úrovní terénu může vést v zimním obdo bí k poruchám, způsobených tvorbou ledu v koncen trické trubce. Takové uložení je chybné! 4) Při montáži odtahu spalin se nasouvá jednotlivé příslušenství do hrdla vždy až na doraz. 4
5 Klasifikace druhů dle ČSN 483 Často používané způsoby odvodu spalin koaxiálním způsobem 60/100 mm B 22 C 12 C 32 C 42 Často používané způsoby odvodu spalin oddělenými trubkami 80/80 mm B 32 C 12 C 42 C 32 C 52 5
6 Přehled příslušenství pro odtah spalin Příslušenství pro koaxiální odtah spalin 60/100 mm Kombinace s příslušenstvími k odvodu spalin Plynové nástěnné kotle mohou být v systémech s koaxiálními trubkami kombinovány s příslušenstvím k odvodu spalin podle následující tabulky: Označení Číslo výr. Odkouření do strany (vodorovné) s kolenem DN 60/100 AZ teleskopické ( mm) Odkouření do strany (vodorovné) s kolenem DN 60/100, (810 mm) AZ Prodloužení DN 60/100 Délka 350 mm AZ Délka 750 mm AZ Délka 1500 mm AZ Koleno DN 60/100, 90 AZ Koleno DN 60/100, 45 2 ks AZ Vodorovné ukončení (365 mm) s připoj. adaptérem DN 60/100 AZ Odkouření svislé - komínek, 1460 mm, s připoj. adaptérem AZ DN 60/100, černé Připojovací adaptér DN 60/100 AZ Manžeta svislého odkouření - plochá střecha provedení hliníkové AZ Manžeta svislého odkouření - šikmá střecha barva černá AZB barva červená AZB Jímač kondenzátu DN 60/100 mm - vodorovný AZ Jímač kondenzátu DN 60/100 mm - svislý AZ Prodloužení DN 60/100 se zkušebním otvorem AZ Koleno 90 DN 60/100 se zkušebním otvorem AZ Plynové nástěnné kotle mohou být v systémech s oddělenými trubkami kombinovány s příslušenstvím k odvodu spalin podle následující tabulky: Příslušenství pro realizaci děleného odtahu spalin 80/80 mm Označení Číslo výr. Manžeta svislého odkouření - plochá střecha provedení hliníkové AZ Manžeta svislého odkouření - střecha šikmá barva černá AZB barva červená AZB Základní díl děleného odtahu DN 80/80 AZ Odkouření svislé - komínek, DN 80 (1350 mm), černé AZ Sada děleného odkouření (vodorovná) DN 80/80 (600 mm) AZ Slučovač děleného odkouření DN 80/80 AZ Koleno DN 80, 90 AZ Koleno DN 80, 45 AZ Prodloužení DN 80 Délka 500 mm AZ Délka 1000 mm AZ Délka 2000 mm AZ Jímač kondenzátu DN 80 AZ Vodorovné ukončení DN 80 (1000 mm) AZ Připojovací adaptér 60/100 na 80 s přívodem spalovacího vzduchu AZ
7 Přehled příslušenství pro odtah spalin AZ 361 Odkouření do strany (vodorovné) s kolenem DN 60/100 - teleskopické ( mm) (umožňuje v daném rozsahu přizpůsobit délku vodorovného odtahu dle tloušťky obvodové stěny) Obj. č AZ 362 Odkouření do strany (vodorovné) s kolenem DN 60/100, (810 mm) (lze podle potřeby příslušně zkrátit) Obj. č AZ 363 / 364 / 365 Prodloužení DN 60/100 Délka 350 mm AZ mm AZ mm AZ 365 (díly se do sebe nasouvají, ideálně po namazání např. vazelínou) Obj. č / 039 / 040 7
8 Přehled příslušenství pro odtah spalin AZ 366 Koleno DN 60/100, 90 Obj. č Závislost mezi délkou prodloužení L a rozměrem X AZ 367 Koleno DN 60/100, 45 2 ks Obj. č Závislost mezi délkou prodloužení L a rozměrem X 8
9 Přehled příslušenství pro odtah spalin AZ 368 Vodorovné ukončení (365 mm) s připojovacím adaptérem DN 60/100 (vždy je nutné doplnit koleno AZ 366 nebo AZ 367 a případně prodloužení) Obj. č AZ 369 Odkouření svislé - komínek, 1460 mm, s připoj. adaptérem DN 60/100, černé provedení. Při montáži je nutné tento díl v podkrovním prostoru řádně ukotvit a zafixovat. Obj. č AZ 370 Připojovací adaptér DN 60/100 Obj. č AZ 371 Manžeta svislého odkouření - plochá střecha, provedení hliníkové, vlepovací do střešní izolace Obj. č

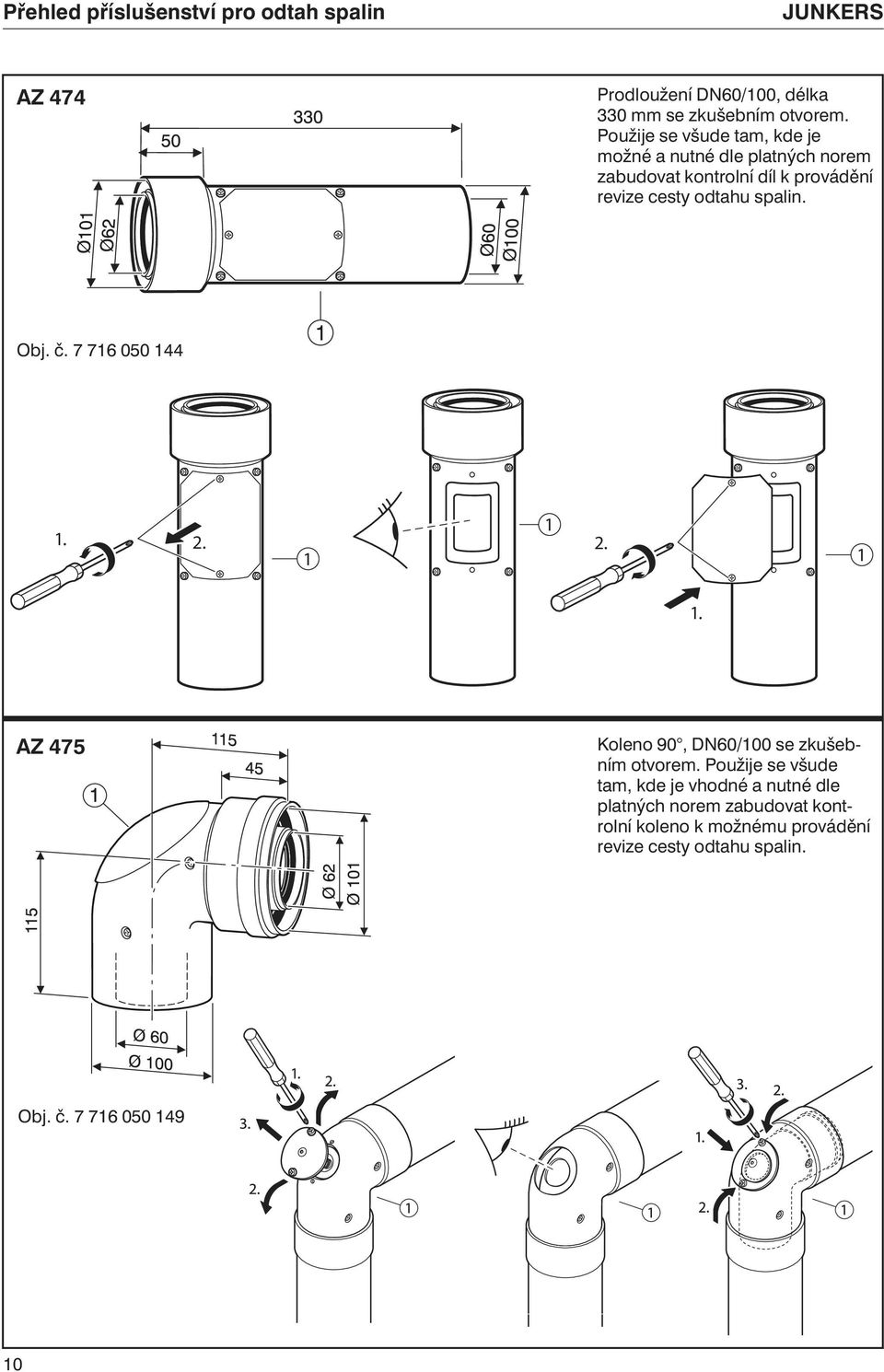

10 Přehled příslušenství pro odtah spalin AZ 474 Prodloužení DN60/100, délka 330 mm se zkušebním otvorem. Použije se všude tam, kde je možné a nutné dle platných norem zabudovat kontrolní díl k provádění revize cesty odtahu spalin. Obj. č AZ 475 Koleno 90, DN60/100 se zkušebním otvorem. Použije se všude tam, kde je vhodné a nutné dle platných norem zabudovat kontrolní koleno k možnému provádění revize cesty odtahu spalin. Obj. č
11 Přehled příslušenství pro odtah spalin AZB 923 / AZB 925 Manžeta svislého odkouření - střecha šikmá Barva červená (AZB 923) Barva černá (AZB 925) Kloubový díl (2) je univerzální pro sklon střechy. Obj. č / 857 AZ Jímač kondenzátu DN 60/100 mm - vodorovný Doporučeno doplňovat do odtahu spalin od příslušných délek odtahu spalin Ceraclass.. kotlů (v závislosti na typu kotle)! 2. 7 Obj. č AZ 375 Jímač kondenzátu DN 60/100 mm - svislý Doporučeno doplňovat do odtahu spalin od příslušných délek odtahu spalin Ceraclass.. kotlů (v závislosti na typu kotle)! Obj. č AZ 377 Při montáži nutno namazat vhodným mazivem vždy pouze zasouvaný díl (koleno, prodloužení,..). Základní díl děleného odtahu DN 80/80 Obj. č
12 Přehled příslušenství pro dělený odtah spalin AZ 378 Odkouření svislé (dělené) - komínek, 1350 mm, černé (včetně redukce 80/110, možnost připojení na trubku 80 anebo na sběrač AZ 380). Při montáži je nutné tento díl v podkrovním prostoru řádně ukotvit a zafixovat. Obj. č AZ 379 Koncová sada děleného odkouření (vodorovná) DN 80/80 (600 mm) 1 Ø L A 4 x x 1 2 Obj. č AZ 380 Slučovač děleného odkouření DN 80/80 12 Obj. č
13 Přehled příslušenství pro dělený odtah spalin AZ 381 Koleno DN 80, 90 Obj. č Závislost mezi délkou prodloužení L a rozměrem X AZ 382 Koleno DN 80, 45 Obj. č Závislost mezi délkou prodloužení L a rozměrem X 13
14 Přehled příslušenství pro dělený odtah spalin AZ 383 / 384 / 385 Prodloužení DN 80 Délka 500 mm AZ mm AZ mm AZ 385 Obj. č / 059 / 060 AZ 386 Jímač kondenzátu DN 80, doporučeno u děleného odkouření vkládat při délce odtahu spalin nad 3 m pro kotle Ceraclass Excellence a Ceraclass ACU Comfort. Pro kotle Ceraclass a Ceraclas ACU je nutné vkládat jímač při délce odtahu spalin větší než 4 m. Obj. č AZ 387 Vodorovné ukončení DN 80 (1000 mm) 14 Obj. č
15 Řešení pro Ceraclass ZS/ZW 12/24-2DH AE Svislý odtah spalin ( 60/100) Max. délky spalin s použitím AZ 369 a dalších dílů L max (12 kw) [mm] L max (24 kw) [mm] Způsob montáže připojovacího adaptéru AZ 370 a svislého odkouření. 0 x x x Obrázek 3 Obrázek 4 Svislý odtah spalin lze realizovat se svislým odkouřením AZ 369 (viz. pozice 4), s připojovacím adaptérem AZ 370 (viz. pozice 16) a s dalším koaxiálním příslušenstvím do délky až 3,8 m v závislosti na počtu kolen. Ve svislém směru je doporučeno, při délkách odtahu spalin větších jak 1,5 m, vkládat jímač kondenzátu AZ 375. Závady vzniklé na zařízení v důsledku vzniku kondenzátu a při nenainstalování jímače kondenzátu v potřebné vzdálenosti odtahu spalin kotle, nebudou spadat do záručních oprav. Z Ø Doporučení pro umístění svislého odkouření - AZ 369 X 86 5 Ø134 Ø125 α 17 Ø125 Obrázek 5 Z obecně 400, v oblastech s častým sněhem 500 α obecně 50, v oblastech s častým sněhem 40 Hořlavé materiály Nehořlavé materiály X
16 Řešení pro Ceraclass ZS/ZW 12/24-2DH AE Vodorovný odtah spalin ( 60/100) (POZOR na ustanovení ČSN ) Max. délky spalin s použitím AZ 361, AZ 362 nebo AZ368,... L max (12 kw) [mm] L max (24 kw) [mm] 1 x x x Vodorovný odtah spalin lze reali zovat s koaxiálním odkouřením Junkers AZ 361, AZ 362 nebo s AZ 368 a s dalším příslušenstvím dle ceníku Junkers až do vzdálenosti 4 m v závislosti na typu kotle a počtu kolen. Ve vodorovném směru je doporučeno, při délkách odtahu spalin delších jak 1,5 m, vkládat jímač kondenzátu AZ 374. Závady vzniklé na zařízení v důsledku vzniku kondenzátu a při nenainstalování jímače kondenzátu v potřebné vzdálenosti odtahu spalin kotle, nebudou spadat do záručních oprav. Obrázek 6 Způsob montáže AZ 361 nebo AZ 362 Obrázek 5 * Kóty jsou platné pro odkouření AZ 361 a AZ 362 Montáž AZ : Krycí roseta 1.6: Upevňovací šrouby 1.7: Připojovací adaptér Ø 60/ : Horizontální ukončení AZ : Prodloužení AZ 363, AZ 364 2: Koleno AZ 366 Obrázek 7 16
17 Řešení pro Ceraclass ZS/ZW 12/24-2DH AE Dělený odtah spalin s použitím AZ 377 (2x 80) (platí pro 12 i 24 kw) L min L max L min L max spaliny spaliny spalovací spalovací [m] [m] vzduch [m] vzduch [m] Konstrukční provedení B 32, spalovací vzduch z prostoru instalace, odtah spalin vertikálně 0 x 90 1, x 90 1, Konstrukční provedení B 22, spalovací vzduch z prostoru instalace, odtah spalin horizontálně 1 x x Konstrukční provedení C 12, spalovací vzduch horizontálně, odtah spalin horizontálně 1 x 90 1 x , x 90 3 x x 90 1 x , x 90 3 x Dle C 12 (POZOR na ustanovení ČSN ) Dle C 12 (POZOR na ustanovení ČSN ) Dle B : redukce na 80/110 6: AZ : AZ : AZ 383, 384, : AZ : AZ : AZ 387 Dle B 22 (POZOR na ustanovení ČSN ) 17

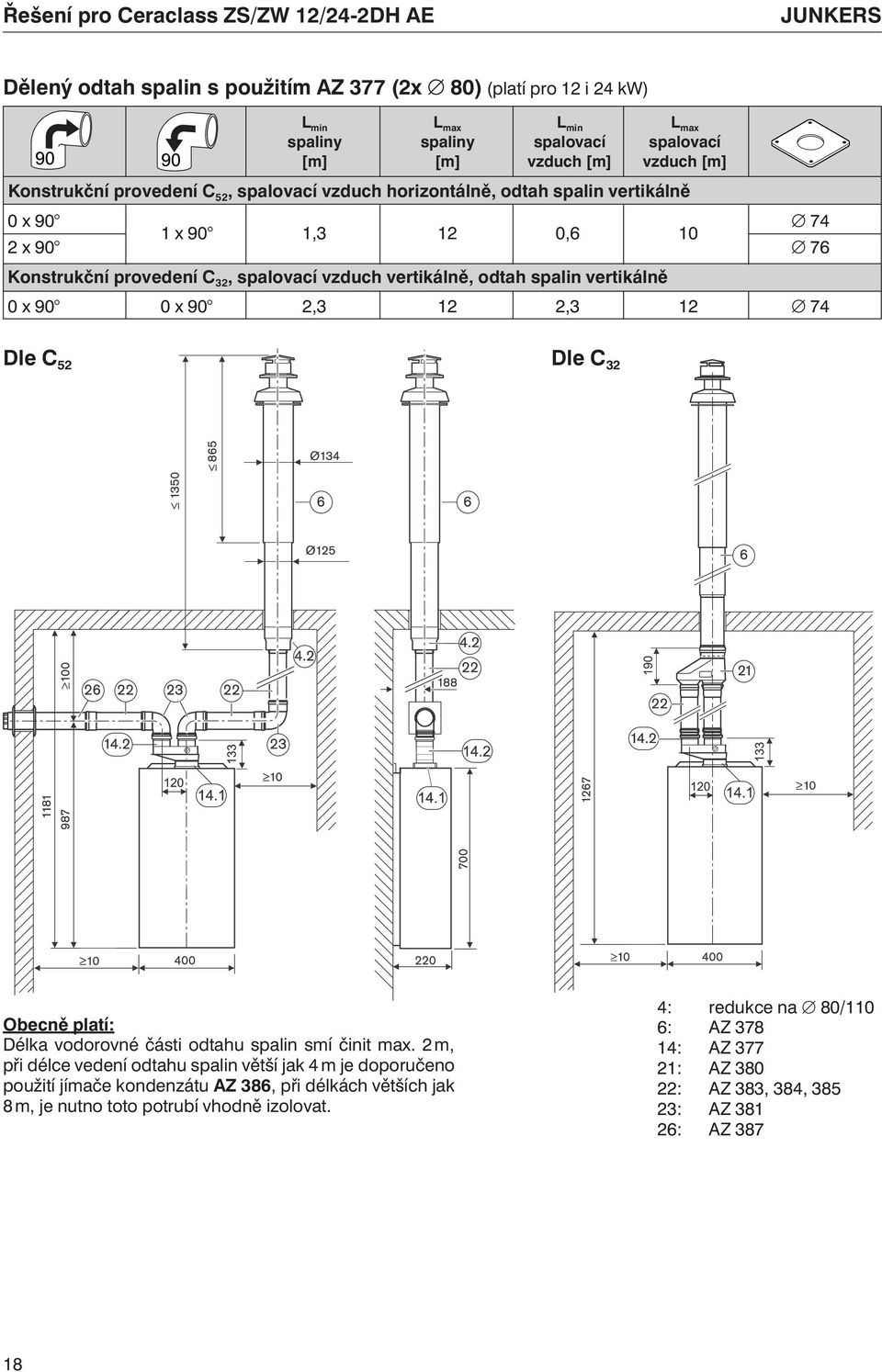

18 Řešení pro Ceraclass ZS/ZW 12/24-2DH AE Dělený odtah spalin s použitím AZ 377 (2x 80) (platí pro 12 i 24 kw) L min L max L min L max spaliny spaliny spalovací spalovací [m] [m] vzduch [m] vzduch [m] Konstrukční provedení C 52, spalovací vzduch horizontálně, odtah spalin vertikálně 0 x x 90 1,3 12 0, x Konstrukční provedení C 32, spalovací vzduch vertikálně, odtah spalin vertikálně 0 x 90 0 x 90 2,3 12 2, Dle C 52 Dle C 32 Obecně platí: Délka vodorovné části odtahu spalin smí činit max. 2 m, při délce vedení odtahu spalin větší jak 4 m je doporučeno použití jímače kondenzátu AZ 386, při délkách větších jak 8 m, je nutno toto potrubí vhodně izolovat. 4: redukce na 80/110 6: AZ : AZ : AZ : AZ 383, 384, : AZ : AZ

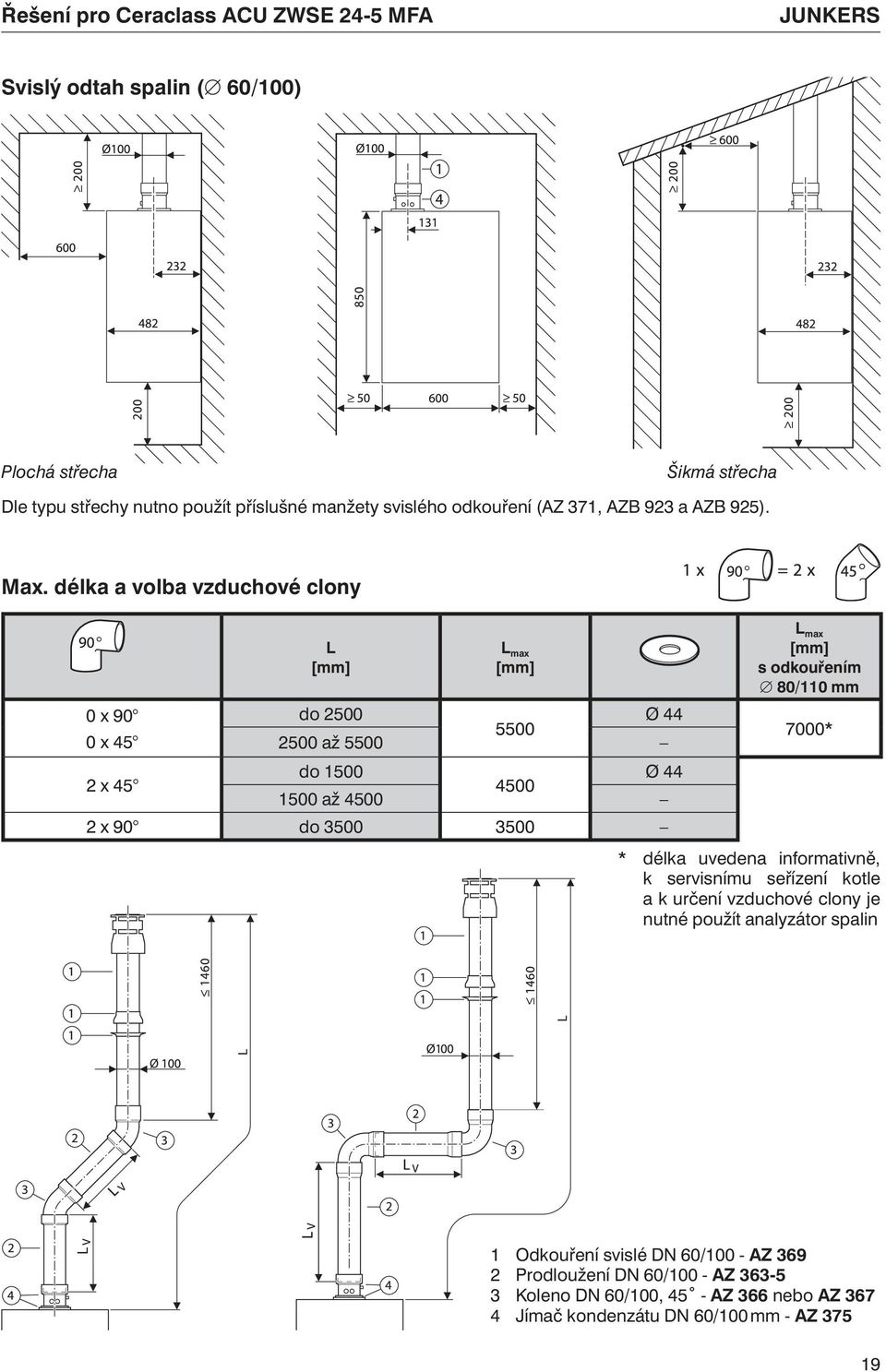

19 Řešení pro Ceraclass ACU ZWSE 24-5 MFA Svislý odtah spalin ( 60/100) Plochá střecha Šikmá střecha Dle typu střechy nutno použít příslušné manžety svislého odkouření (AZ 371, AZB 923 a AZB 925). Max. délka a volba vzduchové clony 0 x 90 0 x 45 L [mm] L max [mm] do 2500 Ø až 5500 do 1500 Ø 44 2 x až x 90 do L max [mm] s odkouřením 80/110 mm 7000* * délka uvedena informativně, k servisnímu seřízení kotle a k určení vzduchové clony je nutné použít analyzátor spalin 1 Odkouření svislé DN 60/100 - AZ Prodloužení DN 60/100 - AZ Koleno DN 60/100, 45 - AZ 366 nebo AZ Jímač kondenzátu DN 60/100 mm - AZ
20 Řešení pro Ceraclass ACU ZWSE 24-5 MFA Vodorovný odtah spalin ( 60/100) (POZOR na ustanovení ČSN ) s AZ 361 (AZ 362) s AZ 368 Odvod spalin v provedení C 12 1 Odkouření do strany - teleskop ( mm) - AZ 361 Odkouření do strany (810 mm) - AZ Vodorovné ukončení s připojovacím adaptérem - AZ AZ Koleno DN 60/100, 90 - AZ Jímač kondenzátu DN 60/100 - AZ 374 Max. délka a volba vzduchové clony L [mm] L max [mm] 500 až 2300 Ø 46 1 x 90 1) až x x 45 2) 500 až 1300 Ø nebo 2 x 90 3) 1300 až ) koleno DN60/100, 90 na topném zařízení 2) koleno DN60/100, 90 na topném zařízení, 2 kolena DN60/ v odvodu spalin 3) koleno DN60/100, 90 na topném zařízení, 2 kolena DN60/ v odvodu spalin 20 1 Odkouření do strany - teleskop ( mm) - AZ 361 Odkouření do strany (810 mm) - AZ Prodloužení DN 60/100 - AZ Koleno DN 60/100, 90 - AZ Jímač kondenzátu DN 60/100 - AZ 374
21 Řešení pro Ceraclass ACU ZWSE 24-5 MFA Dělený odtah spalin s použitím AZ 377 (2x 80) (POZOR na ustanovení ČSN ) Odvod spalin v provedení C 12 Odvod spalin v provedení C 82 Obecně platí: Délka vodorovné části odtahu spalin smí činit max. 2 m, při délce vedení odtahu spalin větší jak 4 m je doporučeno použití jímače kondenzátu AZ 386, při délkách větších jak 8 m, je nutno toto potrubí vhodně izolovat. Odvod spalin v provedení C 32 Odvod spalin v provedení C 52 1 Rozdělovač DN 80/80 - AZ Odvod kondenzátu DN 80 mm - AZ Prodloužení DN 80 - AZ Slučovač pro připojení komínku DN 80/80 mm - AZ Sada svislého ukončení - komínek, 1350 mm, černý - AZ Sada horizontálního ukončení DN 80/80 mm (600 mm) - AZ Koleno DN 80, 90 - AZ Vodorovné ukončení DN 80, 1000 mm - AZ
22 Řešení pro Ceraclass ACU ZWSE 24-5 MFA Max. délka a volba vzduchové clony Ekvivalentní délky ve své podstatě představují odpory ve vedení použitých dílů v systému k odvodu spalin. Před montáží a při projektování odvodu spalin je třeba vypočítat součet ekvivalentních délek použitého příslušenství pro výfuk spalin a přívod spalovacího vzduchu. Ekvivalentní délka je různá pro vedení odvodu spalin a spalovacího vzduchu a celková ekvivalentní délka je rovna jejich součtu. Ekvivalentní délky jsou různé pro svislý a vodorovný odvod spalin. Ekvivalentní celková délka odvodu spalin musí být mezi maximální délkou (L ekv,max ) a minimální délkou (L ekv,min ). C 12 C 32 C 52, C 82 L ekv,max [m] L ekv,min [m] L ekv,max [m] L ekv,min [m] L ekv,max [m] L ekv,min [m] ZWSE 24-5/2 MFA AZ 381 AZ 382 AZ 383 / AZ 384 / AZ 385 AZ 379 AZ378 + AZ 380 AZ 387 L ekv [m] L ekv [m] L ekv [m] L ekv [m] L ekv v [m] L ekv [m] L ekv [m] cesta spalin 4,0 1,2 1,0 0,8 0 3,0 5,0 cesta spalovacího vzduchu 2,1 0,6 0,8 0,8 0 3,0 5,9 Ø 46 mm Ø 50 mm L ekv ekvivalentní celková délka L ekv,max maximální ekvivalentní celková délka L ekv,min minimální ekvivalentní celková délka L ekv [m] L ekv [m] ZWSE 24-5/2 MFA 15 9 Příklad: Plynový závěsný kotel: ZWSE 24-5 MFA Odvod spalin podle C12: L ekv,max = 22 m, L ekv, min = 7 m Cesta spalin: 1 x Koleno DN 80, 90 Cesta spalovacího vzduchu: 1 x sada odkouření AZ 379, 2 x 80; 1 x Koleno DN 80, 90, AZ Příslušenství odvou spalin Délka/počet Ekvivalentní délka na jednotku Celkem Cesta spalin Koleno DN 80, ,0 m 4,0 m Sada odkouření AZ 379 Cesta spalovacího vzduchu 2 x m 0 m Koleno DN 80, ,1 m 2,1 m Škrticí clona Celkový součet: 6,1 m Ekvivalentní délka odvodu spalin musí být mezi maximální délkou (L ekv,max ) a minimální délkou (L ekv,min ). Protože celkový součet je menší než minimální ekvivalentní délka (7,0 m), musí se zabudovat škrticí clona ( 50), kterou se součet celkové ekvivaletní délky zvětší o 9 a upraví na vyhovující hodnotu.
23 Řešení pro Ceraclass Excellence ZSC/ZWC 24/28/35-3MFA Vodorovný odtah spalin ( 60/100) (POZOR na ustanovení ČSN ) Montážní rozměry (v mm) Obrázek 37 Odtah spalin s AZ 368 a 90 kolenem Obrázek 38 Odtah spalin s AZ 361 nebo s AZ 362 Obrázek 39 Odtah spalin s AZ 982, s 90 kolenem a prodloužením Typ B Z.C ZSC ZSC Max. délky vodorovného odtahu ZSC 24-3 MFA ZWC 24-3 MFA ZSC 28-3 MFA ZSC 35-3 MFA 1 x 90 značí vždy 1. koleno na kotli Zemní plyn L max [mm] Kapalný plyn 1 x x x 45 nebo 2 x x x x 45 nebo 2 x x x x 45 nebo 2 x Jímač kondenzátu je nutný pro Odtah spalin s oddělenými trubkami (80/80 mm) všechny přístroje Délka spalinové trubky 3 m Odtah spalin koaxiálním systémem (60/100 mm) Z.C 24-3 MFA Délka spalinové trubky 2,5 m Z.C 28-3 MFA Z.C 35-3 MFA Délka spalinové trubky 2 m Obrázek 40 Příklad montáže 1 Odkouření do strany AZ 361 nebo AZ Prodloužení AZ Koleno 90 AZ
24 Řešení pro Ceraclass Excellence ZSC/ZWC 24/28/35-3MFA Svislý odtah spalin ( 60/100) Montážní rozměry (v mm) Odkouření svislé (komínek) AZ 369 je potřeba v podkrovním prostoru dobře ukotvit a zafixovat. Střešní průchod se realizuje Manžetou svislého odkouření na šikmou střechu AZB 923 v červeném provedení nebo v černém provedení - AZB 925, resp s vlepovací přírubou AZ 371 na plochou střechu. 1 Odkouření svislé (komínek) DN 60/100 Obrázek 41 Plochá střecha, šikmá střecha (vpravo) Max. délky svislého odtahu ZSC 24-3 MFA ZWC 24-3 MFA ZSC 28-3 MFA L ma x [mm] Zemní plyn L ma x [mm] s odkouřením 80/110 0 x 90 0 x * 2 x x x x 90 6 x x 90 0 x ZSC 35-3 MFA 2 x x * délka uvedena informativně, k seřízení kotle je nutné použít analyzátor spalin Typ B Z.C ZSC ZSC Odkouření svislé (komínek) AZ Prodloužení AZ Koleno 90 AZ 366, koleno 45 AZ Jímač kondenzátu AZ Obrázek 42 Příklady montáže
25 Řešení pro Ceraclass Excellence ZSC/ZWC 24/28/35-3MFA Dělený odtah spalin s AZ 377 (2x 80) (POZOR na ustanovení ČSN ) Montážní rozměry (v mm) Obrázek 43 Odtah spalin v provedení C 12 Obrázek 44 Odtah spalin v provedení C 42 a C 82 Legenda k obr. 43 a 44 1 Základní díl děleného odtahu AZ Koleno 90 AZ Prodloužení AZ Sada děleného odkouření (vodorovná) AZ 379 Typ B Typ B ZSC 24-3 ZSC ZWC 24-3 ZSC Jímač kondenzátu je nutný pro Odtah spalin s oddělenými trubkami (80/80 mm) všechny přístroje Délka spalinové trubky 3 m Odtah spalin koaxiálním systémem (60/100 mm) Z.C 24-3 MFA Délka spalinové trubky 2,5 m Z.C 28-3 MFA Z.C 35-3 MFA Délka spalinové trubky 2 m Volba vzduchové clony Pro volbu vzduchové clony se musí stanovit tzv. Ekvivalentní celková délka, což představuje součet odporů ve vedení použitých dílů systému děleného odtahu spalin. K jejímu stanovení jsou na následující straně potřebné údaje. Ø 82 mm Ø 85 mm Ø 90 mm Obrázek 45 Odtah spalin v provedení C 32 1 Základní díl děleného odtahu AZ Prodloužení AZ (dle délky odtahu spalin nutno L ekv [m] L ekv [m] L ekv [m] vložit jímač kondenzátu AZ 386) ZSC 24-3/ZWC 24-3 ZSC Slučovač děleného odkouření AZ Odkouření svislé (komínek) AZ 378 L ekv ekvivalentní celková délka L ekv,max maximální ekvivalentní délka L ekv,min minimální ekvivalentní délka 25
26 Řešení pro Ceraclass Excellence ZSC/ZWC 24/28/35-3MFA Max. délka a volba vzduchové clony Ekvivalentní délky příslušenství k dělenému odtahu spalin Při plánování a před montáží odtahu spalin je třeba vypočítat součet ekvivalentních délek k dělenému odtahu spalin. Ekvivalentní délka je různá pro trubky odtahu spalin a trubky spalovacího vzduchu. Ekvivalentní délky trubek jsou různé pro svislý a vodorovný odtah spalin (tabulka dole). Ekvivalentní celková délka odtahu spalin musí být mezi maximální délkou (L ekv,max ) a minimální délkou (L ekv,min ) (tabulka nahoře). C 12 C 32 C 52, C 82 L ekv,max [m] L ekv,min [m] L ekv,max [m] L ekv,min [m] L ekv,max [m] L ekv,min [m] Z.C 24-3 ZSC ZSC AZ 381 AZ 382 AZ AZ AZ 379 AZ 387 L ekv [m] L ekv [m] L ekv [m] L ekv [m] L ekv [m] L ekv [m] L ekv [m] v cestě spalin Z.C 24-3 ZSC ,5 1,0 1,0 1,0 1,0 3,0 0,0 ZSC 35-3 v cestě spalovacího vzduchu Z.C 24-3 ZSC 28-3 ZSC ,0 0,8 1,0 1,0 0,0 AZ AZ 380 Příklad: Plynový nástěnný kotel: ZSC 28-3 MFA Provedení podle C12: L ekv,max = 30 m, L ekv,min =20 m Cesta spalin: 1 x prodloužení AZ 383-5, 1x koleno 90 AZ 381 Cesta spalovacího vzduchu: 1 x prodloužení AZ 383-5, 1 x sada děleného odkouření (vodorovná) AZ 379, 1 x koleno 90 AZ 381 Cesta spalin Příslušenství odvou spalin Délka/počet Ekvivalentní délka na jednotku Celkem Koleno 90 AZ ,5 m 1,5 m Prodloužení AZ m 1 2,0 m Sada děleného odkouření AZ m 1 1,0 m Cesta spalovacího vzduchu Koleno 90 AZ m 1,0 m Prodloužení AZ m 1 2,0 m Škrticí clona Celkový součet: 7,5 m Ekvivalentní celková délka odvodu spalin musí být mezi maximální délkou (L ekv,max ) a minimální délkou (L ekv,min ). Protože celkový součet je menší než minimální ekvivalentní délka (20 m), musí se zabudovat škrticí clona ( 85 mm), kterou se součet celkové ekvivaletní délky zvětší o 20 a upraví na vyhovující hodnotu. 26
27 Řešení pro Ceraclass Excellence ZSC/ZWC 24/28/35-3MFA Příklady děleného odtahu spalin (POZOR na ustanovení ČSN ) Obrázek 46 Odtah spalin v provedení B 22 1 Základní díl děleného odtahu AZ Připojovací adaptér AZ 982 s přívodem spalovacího vzduchu 3 Koleno 90, AZ Jímač kondenzátu DN 80 se sifonem AZ Prodloužení AZ Sada děleného odkouření (vodorovná) AZ Slučovač děleného odkouření AZ Odkouření svislé (komínek) AZ Vodorovné ukončení DN mm AZ 387 L A Délka spalinové cesty L V Délka cesty spalovacího vzduchu Obrázek 47 Odtah spalin v provedení C 12 Obrázek 48 Odtah spalin v provedení C 42, C 52 a C 82 Obrázek 49 Odtah spalin v provedení C 32 Obrázek 50 Odtah spalin v provedení C 52 27
28 Řešení pro Ceraclass ACU Comfort ZWSE 24/28-6 MFA Vodorovný odtah spalin ( 60/100) (POZOR na ustanovení ČSN ) Montážní rozměry (v mm) Ø60/ Ø Ø60/ Ø Obrázek 37 Odtah spalin s AZ 368 a 90 kolenem Obrázek 38 Odtah spalin s AZ 361 nebo s AZ Ø 890 Ø Ø 85 Max. délky ZWSE 24-6 MFA L max [mm] Zemní i kapalný plyn 1 x x x 45 nebo 2 x x ZWSE 28-6 MFA 1 x x 45 nebo 2 x Obrázek 39 Odtah spalin s AZ 982, s 90 kolenem a prodloužením 1 x 90 značí vždy 1. koleno na kotli Jímač kondenzátu je nutný pro Dělený odtah spalin (80/80 mm) Všechny přístroje Délka spalinové trubky 3 m Odtah spalin koaxiálním systémem (60/100 mm) ZWSE 24-6 MFA Délka spalinové trubky 2,5 m ZWSE 28-6 MFA Obrázek 40 Příklad montáže 1 Odkouření do strany AZ 361 nebo AZ 362 (Dle délky odtahu spalin notno vložit Jímač kondenzátu AZ 374) 2 Prodloužení AZ Koleno 90 AZ
29 Řešení pro Ceraclass ACU Comfort ZWSE 24/28-6 MFA Svislý odtah spalin ( 60/100) Montážní rozměry (v mm) Odkouření svislé (komínek) AZ 369 je potřeba v podkrovním prostoru dobře ukotvit a zafixovat. Střešní průchod se realizuje Manžetou svislého odkouření na šikmou střechu AZB 925 v černém provedení nebo v červeném - AZB 923, resp s vlepovací přírubou AZ 371 na plochou střechu. 1 Odkouření svislé (komínek) DN 60/ Ø 60/ Ø 60/ Obrázek 41 Plochá střecha, šikmá střecha (vpravo) Max. délky svislého odtahu ZWSE 24-6 MFA ZWSE 28-6 MFA L ma x [mm] Zemní plyn 0 x 90 0 x x x x x 90 6 x Odkouření svislé (komínek) AZ Prodloužení AZ Koleno 90 AZ 366, koleno 45 AZ Jímač kondenzátu AZ 375 Obrázek 42 Příklady montáže 29
30 Řešení pro Ceraclass ACU Comfort ZWSE 24/28-6 MFA Dělený odtah spalin (2x 80) (POZOR na ustanovení ČSN ) Montážní rozměry (v mm) Ø Ø Ø Obrázek 43 Odtah spalin v provedení C 12 Obrázek 44 Odtah spalin v provedení C 42 a C 82 4 Legenda k obr. 43 a 44 1 Základní díl děleného odtahu AZ Koleno 90 AZ Prodloužení AZ Sada děleného odkouření (vodorovná) AZ Jímač kondenzátu je nutný pro Dělený odtah spalin (80/80 mm) Všechny přístroje Délka spalinové trubky 3 m Ø Odtah spalin koaxiálním systémem (60/100 mm) ZWSE 24-6 MFA Délka spalinové trubky 2,5 m ZWSE 28-6 MFA Stanovení max. délky děleného odtahu spalin Pro stanovení max. délky se musí stanovit tzv. Ekvivalentní celková délka, což představuje součet odporů ve vedení použitých dílů systému děleného odtahu spalin. K jejímu stanovení jsou na následující straně potřebné údaje Obrázek 45 Odtah spalin v provedení C 32 1 Základní díl děleného odtahu AZ Prodloužení AZ (dle délky odtahu spalin nutno vložit jímač kondenzátu AZ 386) 3 Slučovač děleného odkouření AZ Odkouření svislé (komínek) AZ
31 Řešení pro Ceraclass ACU Comfort ZWSE 24/28-6 MFA Stanovení maximální délky děleného odtahu spalin Ekvivalentní délky příslušenství k dělenému odtahu spalin Při plánování a před montáží odtahu spalin je třeba vypočítat součet ekvivalentních délek k dělenému odtahu spalin. Ekvivalentní délka je různá pro trubky odtahu spalin a trubky spalovacího vzduchu. Ekvivalentní délky trubek jsou různé pro svislý a vodorovný odtah spalin (tabulka dole). Ekvivalentní celková délka odtahu spalin musí být mezi maximální délkou (L ekv,max ) a minimální délkou (L ekv,min ) (tabulka nahoře). C 12 C 32 C 52, C 82 L ekv,max [m] L ekv,min [m] L ekv,max [m] L ekv,min [m] L ekv,max [m] L ekv,min [m] ZWSE 24-6 ZWSE AZ 381 AZ 382 AZ AZ AZ 379 AZ 387 L ekv [m] L ekv [m] L ekv [m] L ekv [m] L ekv [m] L ekv [m] L ekv [m] v cestě spalin ZWSE 24-6 ZWSE ,5 1,0 1,0 1,0 1,0 3,0 0,0 v cestě spalovacího vzduchu ZWSE 24-6 ZWSE ,0 0,8 1,0 1,0 0,0 AZ AZ 380 Příklad: Plynový nástěnný kotel: ZWSE 28-6 MFA Provedení podle C12: L ekv,max = 30 m, L ekv,min =0 m Cesta spalin: 1 x prodloužení AZ 383-5, 1x koleno 90 AZ 381 Cesta spalovacího vzduchu: 1 x prodloužení AZ 383-5, 1 x sada děleného odkouření (vodorovná) AZ 379, 1 x koleno 90 AZ 381 Cesta spalin Příslušenství odvou spalin Délka/počet Ekvivalentní délka na jednotku Celkem Koleno 90 AZ ,5 m 1,5 m Prodloužení AZ m 1 2,0 m Sada děleného odkouření AZ m 1 1,0 m Cesta spalovacího vzduchu Koleno 90 AZ m 1,0 m Prodloužení AZ m 1 2,0 m Škrticí clona Celkový součet: 7,5 m Ekvivalentní celková délka odvodu spalin musí být mezi maximální délkou (L ekv,max ) a minimální délkou (L ekv,min ). Protože celkový součet je menší než maximální ekvivalentní délka (30 m), je výsledek uvedeného příkladu vyhovující. 31
32 Řešení pro řady kotlů Ceraclas... Příklady děleného odtahu spalin (POZOR na ustanovení ČSN ) 1 Základní díl děleného odtahu AZ Připojovací adaptér AZ 982 s přívodem spalovacího vzduchu 3 Koleno 90, AZ Jímač kondenzátu DN 80 se sifonem AZ Prodloužení AZ Sada děleného odkouření (vodorovná) AZ Slučovač děleného odkouření AZ Odkouření svislé (komínek) AZ 378 Obrázek 46 Odtah spalin v provedení B 9 Vodorovné ukončení DN mm AZ L A Délka spalinové cesty L V Délka cesty spalovacího vzduchu Obrázek 47 Odtah spalin v provedení C 12 Obrázek 48 Odtah spalin v provedení C 42, C 52 a C 82 Obrázek 49 Odtah spalin v provedení C 32 Obrázek 50 Odtah spalin v provedení C 52 Bosch Termotechnika s.r.o. Obchodní divize Junkers Pod Pr myslová Višňovkou 372/1 1661/ Praha Praha Krč - Št rboholy Tel: Tel.: Fax: Fax: Internet: junkers.cz@bosch.com Internet: Váš prodejce: CS - SK /10.08 / 04
