1 Název akce Jizera, Benátky nad Jizerou, protipovodňová ochrana Identifikační číslo Investor Povodí Labe, státní podnik, Víta Nejedlého 951, Hradec Králové Povodí Vodní tok Číslo hydrologického pořadí Labe Jizera Kraj Okres Obec Katastrální území Středočeský Mladá Boleslav Benátky nad Jizerou Stav před realizací Staré Benátky Nové Benátky Město Benátky nad Jizerou se rozkládá na obou březích řeky Jizery asi 17 km jihozápadně od Mladé Boleslavi a Jizera je zde významným vodním tokem s vodárenským odběrem. Město má cca obyvatel a před realizací stavby PPO byla budována dílčí opatření, která však nebyla schopna ochránit intravilán města před povodněmi. Docházelo zde k rozlivům v oblasti slepého ramene řeky Jizery již od průtoku Q1. Ohrožení majetku a obyvatel nastávalo od průtoku Q5. Nadmořská výška města podél řeky je cca 190 m n.m. Cíl investice Smyslem protipovodňové ochrany ohrožených nemovitostí v Benátkách nad Jizerou nacházejících se na levém břehu Jizery je jejich ochrana před přímým zaplavením povodňovými průtoky z přilehlého toku Jizery a zpětným vzdutím hladiny ve slepém rameni Jizery. Ochrana je do úrovně návrhové povodně Q 100 s 30 cm bezpečnostním převýšením. Součástí stavby PPO byly také opatření na stokové síti z hlediska zabránění zpětného vzdutí do chráněného území. Počet obyvatel chráněných provedeným opatřením je 745 a celková chráněná plocha je cca 30 ha. Popis provedených opatření Stavba protipovodňových opatření zajišťuje ochranu města Benátky nad Jizerou před povodněmi. Úroveň ochrany je provedena na povodňový průtok Q100 s navýšením o bezpečnostní rezervu 0,3 m. Nadzemní část stavby, která zabraňuje přímému rozlivu řeky, tvoří pohledově upravená železobetonová stěna nebo sypaná zemní hráz. V místech přístupu k řece a křížení stávajících komunikací je stavba upravena pro montáž mobilního hrazení. Podzemní stěnu tvoří ocelové štětovnice, ŽB podzemní stěna, trysková injektáž a trysková injektáž v kombinaci s mikropilotami. Na kanalizačním systému jsou provedena opatření, která zabraňují zpětnému zatopení chráněných území vodou z řeky Jizery. Na kanalizaci jsou zřízeny hradící prvky a tlakový poklop. Splaškové a dešťové vody jsou v rámci jednotlivých ochráněných úseků akumulovány v kanalizačním systému a pomocí mobilní čerpací techniky převáděny do řeky Jizery. Stavba PPO zahrnuje 15 stavebních objektů a 1 provozní soubor SO 01 Železobetonová stěna ČOV Celková délka 309,13 m Kóta koruny 188,66 188,86 m n.m. Počet mobilních prostupů 6 ks (celková délka 19,71 m) Jedná se o 0,3 m širokou pohledově upravenou železobetonovou stěnu délky 289,42 m. Výška zdi se pohybuje od 0,0 m až po 1,18 m. Kóta koruny zdi se pohybuje od 188,66 do 188,86 m n.m. Spodní stavbu tvoří ocelové štětovnice. Hloubka založení činí 2,5 m. SO 02 Zemní hráz - železniční most Celková délka 138,99 m Kóta koruny 188,85 189,10 m n.m. Počet mobilních prostupů 0 ks Jedná se o homogenní zemní sypanou hráz délky 109,66 m. Výška hráze se pohybuje od 0,29 m až po 1,15 m. Kóta koruny hráze se pohybuje od 188,85 do 189,10 m n.m. Návodní líc je proveden ve sklonu 1:2,5, vzdušní líc 1:2. Šířka koruny je 2,0 m. V ose hráze je těsnící zářez, který je proveden do hloubky 1,0 m od paty hráze se sklony svahů 1:1 a šířkou ve dně 1,0 metru. Na zemní hráz navazuje betonový plot areálu Korund délky 29,06 m. Betonový základ plotu má výšku 0,8 m a šířky 0,5 m.

2 SO 03 Železobetonová stěna a zemní hráz - tenisové kurty Celková délka opatření 299,54 m Kóta koruny 189,47 189,82 m n.m. Počet mobilních prostupů 0 ks Jedná se o navýšení a urovnání terénu v délce 156,9 m s částečným přeložením stávajícího plotu v délce 53,21 m a o železobetonovou stěnu délky 142,64 m. Výška opatření se pohybuje od 0,0 m až po 1,14 m. Kóta koruny se pohybuje od 189,47 do 189,82 m n.m. V první části dl. 44,32 m je provedena zemní sypaná hráz. Návodní líc je ve sklonu 1:2,5, vzdušní líc 1:2. Šířka koruny je v rozmezí 2,92-3,48 m.v ose hráze je těsnící zářez, který je proveden do hloubky 0,8 m od paty hráze se sklony svahů 1:1 a šířkou ve dně 1,0 metru. Na hráz navazuje navýšení terénu hutněným přísypem. Ve zbývající části úseku délky 142,64 m je provedena železobetonová nadzemní stěna se štětovnicovou podzemní stěnou. Štětovnice VL 604 jsou vetknuty na délku 0,4 m do železobetonového základového pasu o rozměru 0,6 x 0,6 m. Hloubka založení štětovnic činí 2,5 a 4,0 m. Železobetonová nadzemní stěna je šířky 0,3m. SO 04 železobetonová stěna - slepé rameno Celková délka 413,17 m Kóta koruny 189,87 190,75 m n.m. Počet mobilních prostupů: 8 ks (49,61 m + 38,89 m mobilního hrazení na koruně zdi) Jedná se o 0,3 m širokou železobetonovou zeď s prostupy opatřenými mobilním hrazením délky 374,28 m. Výška zdi se pohybuje od 0,00 m až po 2,4 m. Kóta koruny zdi se pohybuje od 189,87 do 190,75 m n.m. Spodní stavbu tvoří štětovnicová stěna, železobetonová stěna a trysková injektáž. Hloubka založení podzemní části PPO je 2,1 m až 4,2 m. SO 05 Železobetonová stěna - ulice Dělnická Celková délka 105,00 m Kóta koruny 190,88 190,94 m n.m. Počet mobilních prostupů 3 ks (celková délka 28,00 m) Jedná se o železobetonovou stěnu délky 77,0 m. Výška zdi se pohybuje od 0,91 m až po 3,8 m. Spodní stavbu tvoří štětovnicová stěna, trysková injektáž a ŽB podzemní stěna. Hloubka založení činí 2,5 a 4,0 m pod stávající terén. V posledním úseku (staničení 85,57 104,81) je provedena ŽB konstrukce pro osazení mobilního hrazení výšky až 3,88 m. Podzemní stavbu a zároveň základový práh pro osazení hrazení tvoří podzemní ŽB stěna tl. 0,5 m a hloubky 4,0 m. Mobilní hrazení je podepřeno šikmými podpěrami ukotvenými do ŽB bloků o rozměrech 0,6x0,6x1,0 m na štěrkopískovém podsypu tl. 0,1 m SO 06 Zemní hráz - lokalita V Olšinách Celková délka 531,81 m Kóta koruny 190,85 191,17 m n.m. Počet mobilních prostupů 1 ks (délka 6 m + 91,3 m mobilního hrazení v kombinaci se zemní hrází) Jedná se o zemní sypanou hráz délky 525,81 m. Výška hráze se pohybuje od 1,71 m až po 3,72 m. V první části úseku (staničení km 0,000 0,091 62) je PPO provedena v nadzemní části sypanou hrází těsněnou v ose hráze ŽB podzemní stěnou tl. 500 mm umístěnou na celou výšku hráze a vetknutou 3,0 m do rostlého terénu. ŽB stěna je v koruně opatřena dosedacím ŽB prahem pro osazení mobilního hrazení. Ve druhé části úseku (staničení km 0, ,531 62) je těleso hráze provedeno na celou výšku navrhované ochrany a těsněno pomocí štětovnicové stěny VL 604 do hloubky 1,5 m pod terén. SO 07 Železobetonová stěna - objekt sodovkárny Celková délka 111,86 m Kóta koruny 191,24 191,35 m n.m. Počet mobilních prostupů 2 ks (celková délka 9 m) Jedná se o železobetonovou zeď délky 102,86 m. Výška zdi se pohybuje od 0,00 m až po 2,07 m. Spodní stavbu tvoří štětovnicová stěna. Hloubka založení podzemní stěny je 3,2 m až 4,0 m pod stávající terén. Nadzemní část PPO je tvořena železobetonovou stěnou a mobilním hrazením. Železobetonová nadzemní stěna je šířky 0,3 m. SO 08 neobsazeno SO 09 Zemní hráz jih

3 Celková délka 91,22 m Kóta koruny 188,55-188,75 m n.m. Počet mobilních prostupů 0 ks Jedná se o homogenní zemní sypanou hráz délky 91,22 m. Výška hráze se pohybuje od 0,0 m až po 0,80 m. Návodní líc hráze je proveden ve sklonu 1:2,5, vzdušní líc 1:2. Šířka koruny je 2,0 m. V ose hráze je proveden těsnící zářez do hloubky 0,8 m a šířkou ve dně 1,0 m. SO 10 Prohrábka řeky Jizery Rozsah těžby říčního sedimentu byl proveden téměř v celé šíři koryta v délce 422 m od 19,227 ř. km po jezovou konstrukci na 19,649 ř. km. Celkově bylo vytěženo množství m3 sedimentů. Odvodněný sediment byl využit na stavbu protipovodňových zemních hrází v rámci stavebního objektu SO-06. SO 11 Opatření na stokové síti Jedná se o uzavření výústních potrubí kanalizačního systému na třech místech v řešeném území do řeky Jizery. Na vyústění z čistírny odpadních byla provedena hradící šachta s vřetenovým nerezovým šoupátkem DN 300. Na odlehčovacím potrubí OK u ČOV je provedena hradící šachta s vřetenovým nerezovým šoupátkem DN Na vyústění odlehčovacího potrubí OK u školní jídelny je provedeno vřetenové nerezové šoupátko DN V Dělnické ulici byla kanalizační šachta opatřena vodotěsným poklopem DN 600. Vrchol šachty byl obetonován a rám byl do betonu přichycen pomocí 4 kotevních trnů se závitem. PS 01 Mobilní čerpací stanice Provozní soubor zahrnuje technologii mobilních čerpacích stanic potřebných k přečerpání vnitřních dešťových a splaškových vod za povodně z ochráněných území. Celkový počet mobilních čerpacích stanic: 8 ks Pro čerpání dešťových a splaškových vod jsou připraveny 4 mobilní čerpací stanice, každá o výkonu 150 l/s. Čerpací jednotky budou osazeny v hradící šachtě u ČOV a kanalizační šachtě u školní jídelny. Na drenážním systému SO-06 jsou provedeny čtyři čerpací šachty pro přečerpávání prosáklé podzemní vody z ochráněného území přes hráz. Na každý tento úsek bude nasazeno jedno čerpadlo pro přečerpávání prosakující vody. Jedná se o čerpadla o výkonu 3x 100 l/s a 1x 40 l/s. SO 12 Náhradní výsadba a následná péče Jednalo se o výsadbu 52 ks listnatých dřevin s balem výšky cm, včetně ukotvení dřevěnými kůly a zamulčování kůrou s následnou péčí po dobu 5 let. SO 13 Přeložky plynovodu Z důvodu křížení linie PPO s plynovodním potrubím VTL a STL byly provedeny přeložky. Jednalo se o přeložku VTL plynovodu DN 100 PN 40 a přeložku STL plynovodů PE dn 160 a PE dn 50. SO 14 Terénní úpravy - Dělnická ulice Odtěžením části pravého břehu slepého ramene Jizery došlo k vytvoření ploché lavice v šířce od 4,5 m do 6,5 m navazující na stávající břehovou hranu. Navržené terénní úpravy zaujímají plochu 295 m2 na pozemku p.č. 252/2 k.ú. Nové Benátky. SO 15 Přeložka sdělovacího kabelu Z důvodu prohrábky řeky Jizery bylo nutné provést přeložku sdělovacího kabelu ve správě Telefonica O2. Po provizorním přeložení sdělovacího kabelu na mostní konstrukci bylo provedena prohrábka dna Jizery na projektovanou hloubku a následně byla provedena definitivní přeložka sdělovacího kabelu v dostatečné hloubce pode dnem Jizery. SO 16 Kotec pro psy Zděný kotec pro psy na parcele p.č. 88 k.ú. Staré Benátky byl v rámci stavby objektu SO-05 odstraněn a byl nahrazen novou montovanou konstrukcí na betonové desce. Dodavatel Sdružení " Jizera, Benátky nad Jizerou" Vedoucí účastník sdružení AQUASYS s.r.o., Jamská 2488/65, Žďár nad Sázavou Celkové náklady 73,824 mil. Kč Termíny realizace Datum zahájení: 4/2012 Datum ukončení: 8/2013 Výše podpory Dotace ze státního rozpočtu: 69,617 mil. Kč Dotace z rozpočtu obce: 0,955 mil. Kč Jiné cizí zdroje tuzemské: 1,177 mil Kč

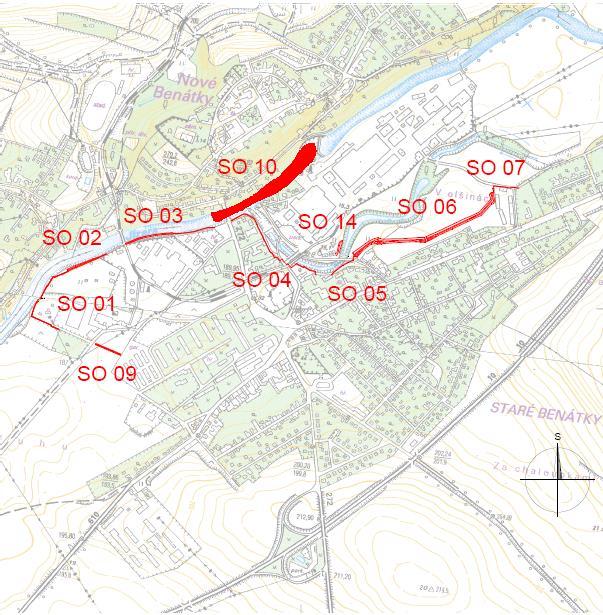

4 Přehledná situace (mapka) Identifikační číslo

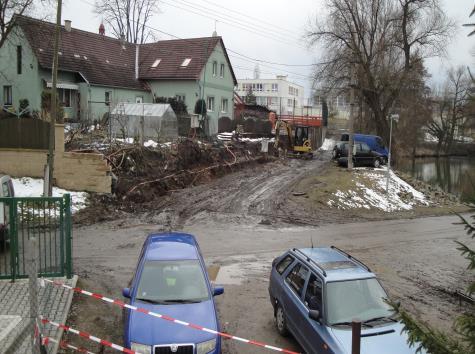

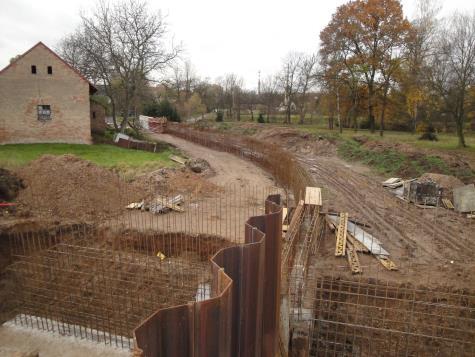

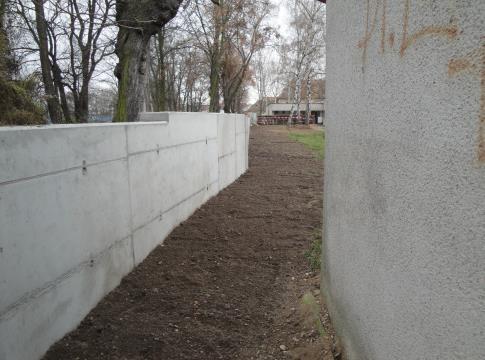

5 Fotodokumentace Identifikační číslo SO 04 ŽB zeď výstavba SO 04 ŽB zeď po dokončení SO 05 výstavba SO 05 montáž mobilního hrazení SO 06 výstavba SO 06 po dokončení SO 07 výstavba SO 07 po dokončení
