1 Univerzitní informační systém Bezdrátová síť Eduroam Svazek 1 Verze: 2.0 Datum: 5. července 2010 Autor: Aleš Vincenc, Stratos Zerdaloglu

2 2

3 Obsah 1 Úvod a seznámení se sítí Eduroam Výběr a instalace bezdrátové síťové karty Návod instalace pro MS Windows XP Instalace a připojení k síti Faro-free Provoz na síti Faro-free Instalace a připojení k síti Eduroam Návod instalace pro MS Windows Vista Instalace a připojení k síti Faro-free Provoz na síti Faro-free Instalace a připojení k síti Eduroam Návod instalace pro MS Windows Instalace a připojení k síti Faro-free Provoz na síti Faro-free Instalace a připojení k síti Eduroam Návod instalace pro Windows Mobile Návod instalace pro iphone 3G 87 7 Návod instalace pro Mac OS X 89 8 Pokrytí MENDELU v Brně sítí Eduroam Přehled přístupových míst sítě Eduroam

4 4

5 Seznam obrázků 1 Ovládací panely Připojení k síti a Internetu Síťová připojení Faro-free nepřipojeno Výběr bezdrátové sítě Faro-free Připojená síť Faro-free Síťová připojení Faro-free připojeno Vytvoření uživatelského certifikátu pro WiFi síť Eduroam Vygenerování certifikátu Vytvoření kořenového certifikátu a) Stažení certifikátu; b) Instalace certifikátu Průvodce importu certifikátem Kořenové úložiště certifikátu Potvrzení importu Vytvoření uživatelského certifikátu pro WiFi síť Eduroam Otevření user-login.p Průvodce importem cetifikátu I Průvodce importem cetifikátu II Průvodce importem cetifikátu III Výběr bezdrátové sítě Eduroam Bezdrátové připojení k síti vlastnosti Vlastnosti bezdrátové sítě a) Ověření v síti a šifrování dat; b) Typ protokolu; c) Výběr certifikačního úřadu Výběr bezdrátové sítě Eduroam Připojeno Příklad internetového prohlížeče Nabídka Start Výběr bezdrátové sítě Faro-free Upozornění na nezabezpečenou síť Připojování k síti Faro-free Úspěšné připojení k síti Faro-free Informační panel Centrum sítí a sdílení Vytvoření uživatelského certifikátu pro WiFi síť Eduroam Vygenerování certifikátu Vytvoření kořenového certifikátu Vytvoření kořenového certifikátu Průvodce importu certifikátem

6 6 36 Kořenové úložiště certifikátu Dokončení importu certifikátu Upozornění zabezpečení Potvrzení importu Vytvoření uživatelského certifikátu pro WiFi síť Eduroam Vytvoření uživatelského certifikátu Průvodce importem cetifikátu I Průvodce importem cetifikátu II Osobní úložiště certifikátu Průvodce importem cetifikátu III Potvrzení importu Informační panel sítě Připojení k síti odpojení sítě Faro-free Připojení k síti odpojení sítě Faro-free Připojení k síti nastavení sítě Eduroam Ruční vytvoření připojení k bezdrátové síti Vkládání informací o bezdrátové síti Změna nastavení připojení Vlastnosti bezdrátové sítě Připojení k síti Připojování k síti Úspěšné připojení k síti Nabídka sítí Nabídka sítí Připojování k faro-free Připojování k faro-free Osobní administrativa Generování cerfikátu Vytvoření kořenového certifikátu Otevření souboru Zahájení instalace Import certifikátu Import certifikátu Potvrzení importu Dokončení importu Dokončení importu Stažení uživatelského certifikátu Import certifikátu Import certifikátu Import certifikátu

7 76 Import certifikátu Import certifikátu Import certifikátu Potvrzení importu Dokončení importu Centrum síťových připojení Centrum síťových připojení Rozcestník sítí Vytvoření síťového profilu Vytvoření síťového profilu Změna nastavení připojení Změna nastavení připojení Volba certifikátu Výběr certifikátu Potvrzení volby Potvrzení volby Potvrzení volby Připojení k síti Volba sítě Připojování k eduroam Kontrola úspěšného připojení Přístup k internetu iphone 3G Kořenový a uživatelský certifikát Přidání certifikátu Heslo osobního certifikátu Systémové preference Nastavení sítě I Nastavení sítě II Nastavení sítě III výběr osobního certifikátu Povolení přístupu k údajům v klíčence Dokončení instalace

8 8

9 1 Úvod a seznámení se sítí Eduroam Již v závěru roku 2003 začalo Oddělení koncepce a vývoje Ústavu infornačních a komunikačních technologií Mendelovy zemědělské a lesnické univerzity v Brně na jednotlivých budovách areálu v Černých Polích instalovat bezdrátovou síť Faro sloužící studentům a zaměstnancům univerzity hlavně pro snadné připojení k Univerzitnímu informačnímu systému (dále jen UIS) a celosvětové síti Internet. Od roku 2008 spravuje provoz bezdrátové sítě Ústav pro provoz informačních technologií. Jako bezdrátová technologie byla vybrána velmi perspektivní a rozšiřující se technologie Wi-Fi pracující dle standardu IEEE b později rozšířena i o g a v roce 2008 i o a, která pracuje v pásmu 5 GHz. Pro připojení je nutné mít přenosný nebo kapesní počítač vybavený bezdrátovou síťovou kartou pracující dle uvedeného standardu. Cílem tohoto návodu je usnadnit budoucím i současný uživatelům bezdrátové sítě Eduroam její instalaci a zprovoznění na jejich přenosném počítači. Dále zmapování lokalit v areálu MENDELU v Brně Černých Polích i v areálu Lednice, kde je možné služeb sítě též využívat. Bezdrátové připojení je možné provozovat na různých operačních systémech (Linux, MS Windows, Mac, Symbian, Palm OS, Windows Mobile atd.). V našem návodu se postupně zaměříme nejprve na operační systém MS Windows XP, následovat bude MS Windows Vista a MS Windows 7. Dále pak budeme věnovat pozornost systému Mac OS X, Windows Mobile a součástí je také návod pro iphone 3G. V plánu je přidání postupu také pro některé majoritní distribuce Linuxu. Instalaci v dalších operačních systémech ponecháváme na uživatelích těchto systémů. Podpora a pomoc v případě problémů s instalací ze strany Systémových integrátorů je zajištěna pouze pro operační systémy MS Windows XP a Vista. Aktuální seznam Systémových integrátorů naleznete zde: 9

10 Než započneme s vlastní instalací je nutno vzpomenout jaké je rozdělení bezdrátových sítí na MENDELU: Faro-free je základní sítí jejíž instalace je velmi snadná a rychlá, umožňuje připojení k UIS. Eduroam je již komplexní sítí, která vyžaduje instalaci certifikátů MENDELU a pokročilejší nastavení síťového připojení, umožňuje plnohodnotné připojení ke službám a zdrojům Internetu. Tuto síť mohou využít i hosté z jiných univerzit díky certifikátu jejich domovské univerzity zapojených do projektu Eduroam Stejně tak naši uživatelé s naším certifikátem mohou využít sítě Eduroam na jiných univerzitách. 1.1 Výběr a instalace bezdrátové síťové karty Síť Eduroam na MENDELU je postavena na prvcích firmy Cisco Systems, proto vhodnou volbou bezdrátové karty jsou karty od tohoto výrobce. V současnosti je takovou vhodnou kartou Cisco AIR-CB21AG-E-K9. Ale můžeme využít karty i dalších výrobců. Karta a obslužný software musí splňovat podmínky normy IEEE b a nebo lépe rychlejšího standardu IEEE g nebo a. Dále podporu autentizace 802.1x (EAP nebo Radius), také je nutná podpora šifrování minimálně WEP, lépe však WPA nebo WPA2. Instalaci bezdrátové síťové karty provedeme dle přiloženého návodu k vaší bezdrátové síťové kartě a dle pokynů výrobce hardware. Zpravidla se jedná o vsunutí bezdrátové síťové karty do PCMCIA nebo USB slotu přenosného počítače a nainstalování ovladače hardware. Ovladač instalujeme většinou z přiloženého CD. Instalace je zpravidla zahájena hned po vsunutí CD do mechaniky, případně ji spouštíme ručně v nabídce Start Spustit D: Instal.exe nebo D: Setup.exe apod. Po korektní instalaci bezdrátové síťové karty bychom měli být připraveni na vyhledání dostupných sítí a následné připojení. 10

11 2 Návod instalace pro MS Windows XP 2.1 Instalace a připojení k síti Faro-free V úvodní kapitole jsme nainstalovali bezdrátovou síťovou kartu. Nyní vyhledáme a nakonfigurujeme nastavení sítě Faro-free. Nejprve v nabídce Start vybereme položku Ovládací panely (obr. 1). Obr. 1: Ovládací panely 11

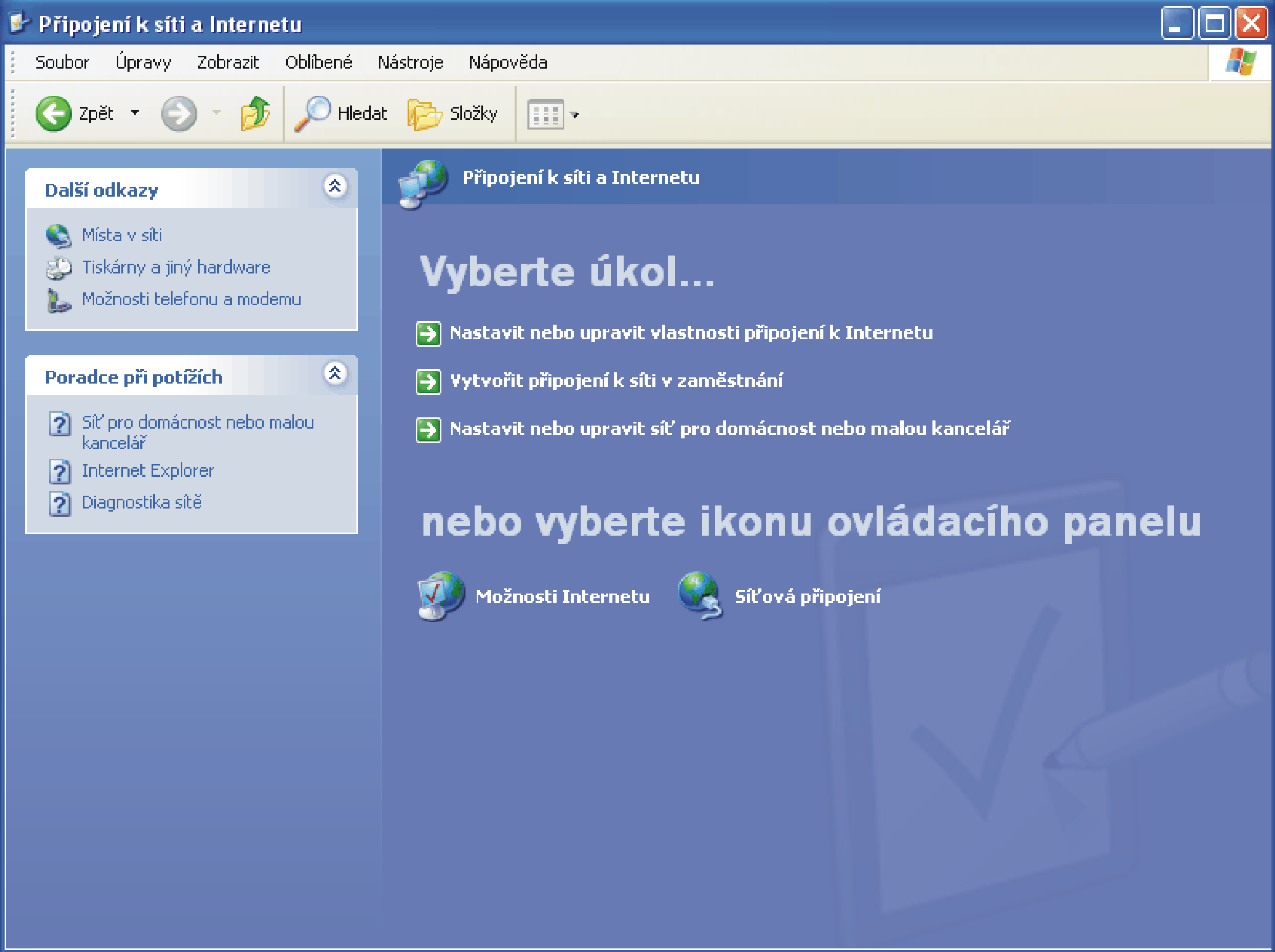

12 V Ovládacích panelech zvolíme Připojení k síti a Internetu (obr. 2). Obr. 2: Připojení k síti a Internetu Pokračujeme volbou Síťová připojení (obr. 3), kde poklepeme na ikonu Bezdrátového připojení k síti. Obr. 3: Síťová připojení Faro-free nepřipojeno 12

13 Na kartě Bezdrátového připojení k síti, vybereme síť faro-free (obr. 4) a potvrdíme Připojit. Obr. 4: Výběr bezdrátové sítě Faro-free 13

14 Jak již bylo několikrát zmíněno bezdrátová síť Faro-free je volnou otevřenou sítí, takže není potřeba zvláště nastavovat parametry připojení. Připojení je nám oznámeno v dalším okně (obr. 5). Obr. 5: Připojená síť Faro-free Další parametry připojení si můžeme zkontrolovat v okně Síťová připojení, kde vidíme přidělenou IP adresu (obr. 6). Obr. 6: Síťová připojení Faro-free připojeno 14

15 2.2 Provoz na síti Faro-free Po úspěšné instalaci bezdrátové síťové karty, bezdrátového připojení k síti a připojení k síti Faro-free nyní již můžeme využívat služeb UIS, jak jsme zvyklí. Takže si můžeme otevřít náš oblíbený internetový prohlížeč (Mozilla, Opera, Internet Explorer apod.) a do adresního řádku vepsat a začít používat UIS. Přístup na jiné stránky než UIS není ze sítě Faro-free povolen! 2.3 Instalace a připojení k síti Eduroam Jak již bylo uvedeno síť Faro-free je volně dostupná a umožňuje připojení kterémukoliv uživateli. Kdežto síť Eduroam je určena jen pro registrované uživatele sítě MENDELU v Brně a pro hosty z jiných univerzit, kdy mohou tuto síť využít díky certifikátu jejich domovské univerzity zapojených do projektu Eduroam ( Stejně tak naši uživatelé s certifikátem MENDELU v Brně mohou využít sítě Eduroam na partnerských univerzitách. Síť díky ověření na domovské univerzitě umožňuje plnohodnotné připojení ke službám a zdrojům Internetu. Pro připojení do sítě Eduroam je nutný platný certifikát kořenový domovské univerzity (v našem případě MENDELU v Brně) a osobní certifikát. Tyto certifikáty nalezneme, vygenerujeme a nainstalujeme z UIS. Prvním krokem je přihlášení do UIS. Stručný návod k prvnímu přihlášení do UIS naleznete ve veřejné části UIS Osobní administrativa Návod k prvnímu přihlášení. Podrobnou dokumentaci naleznete ve veřejné části Dokumentového serveru Dokumentace UIS Oficiální dokumentace. 15

16 Po přihlášení do Osobní administrativy v Technologie a jejich správa vybereme položku Vytvoření uživatelského certifikátu pro WiFi síť Eduroam (obr. 7). Obr. 7: Vytvoření uživatelského certifikátu pro WiFi síť Eduroam 16

17 Nyní se dostáváme do aplikace, která nám umožní vygenerování hesla a nainstalování uživatelských certifikátů (obr. 8). V horní části stránky nalezneme tlačítko Vygenerovat certifikát jež nám umožní vygenerování hesla k certifikátu, které budeme potřebovat při jeho instalaci. Nově vygenerovaný certifikát s platností půl roku se nám zobrazí ve střední části stránky. Obr. 8: Vygenerování certifikátu 17

18 Dále je nutné nainstalovat kořenový DER PKCS # 12 certifikát certifikační autority, ten nalezneme v druhé skupině dle obrázku 9. Obr. 9: Vytvoření kořenového certifikátu 18

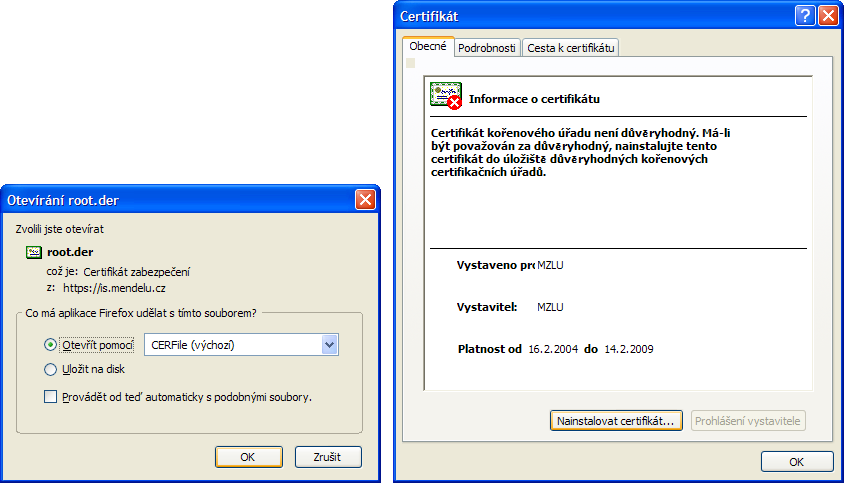

19 Po stisku na odkaz Stáhnout kořenový PKCS # 12 DER certifikační autority zvolíme na kartě, která se nám otevře, Otevřít (obr. 10a). V případě, že nám prohlížeč nenabídne možnost Otevřít můžeme si aplikaci uložit na pevný disk, např. na plochu a kliknutím na ikonu certifikátu na ploše spustíme instalaci certifikátu. Dále na kartě Certifikát (obr. 10b) zvolíme Nainstalovat certifikát. Obr. 10: a) Stažení certifikátu; b) Instalace certifikátu 19

20 Nyní se jíž dostáváme do průvodce importu certifikátu (obr. 11), kde zvolíme Další. Na následující kartě vybereme Automaticky vybrat úložiště certifikátů na základě typu certifikátu. Obr. 11: Průvodce importu certifikátem 20

21 Na závěr ještě potvrdíme přidání certifikátu do kořenového úložiště (obr. 12). Obr. 12: Kořenové úložiště certifikátu A celý import je potvrzen informačním dialogovým oknem (obr. 13). Obr. 13: Potvrzení importu 21

22 Druhou fází instalace sítě Eduroam je import Uživatelského základního PKCS # 12 (neboli PFX) certifikátu. V základní aplikaci zvolíme v první skupině odkazů Stáhnout uživatelský základní PKCS # 12 (neboli PFX) certifikát (obr. 40). Obr. 14: Vytvoření uživatelského certifikátu pro WiFi síť Eduroam 22

23 Postup instalace je obdobný jako u předchozího certifikátu. Významnějším rozdílem je, že při importu základního certifikátu budeme potřebovat již dříve vygenerované heslo. Jak již bylo nepřímo řečeno na kartě Otevření user-login.p12 (obr. 15) zvolíme OK. Obr. 15: Otevření user-login.p12 Na obou kartách (obr. 16) Průvodce importem certifikátu zvolíme Další. Obr. 16: Průvodce importem cetifikátu I. 23

24 Dále vložíme již dříve vygenerované heslo k certifikátu (obr. 17). Heslo je nutné opsat nelze je zkopírovat a vložit do okna. Obr. 17: Průvodce importem cetifikátu II. 24

25 Po správně vloženém hesle necháme Automaticky vybrat úložiště certifikátů na základě typu certifikátu (obr. 18) a na další kartě potvrdíme dokončení importu certifikátu. Správné dokončení instalace je opět oznámeno informačním boxem. Obr. 18: Průvodce importem cetifikátu III. 25

26 Nyní již v počítači máme správně nainstalovány oba certifikáty MEN- DELU, které jsou nutné pro připojení k síti Eduroam. Teď ještě musíme nastavit našeho bezdrátového klienta, aby uvedené certifikáty při připojení používal. Otevřeme tedy opět kartu Bezdrátového připojení k síti, zvolíme síť eduroam a pokračujeme položkou Změnit upřesňující nastavení (obr. 47). Obr. 19: Výběr bezdrátové sítě Eduroam 26

27 V okně Bezdrátové připojení k síti vlastnosti (obr. 48) si vybereme druhou záložku Bezdrátové sítě, kde v druhém oddíle nejprve odebereme faro-free a následně označíme eduroam a pokračujeme volbou Vlastnosti. Obr. 20: Bezdrátové připojení k síti vlastnosti 27

28 Otevře se nám detailnější nastavení vlastností bezdrátové sítě. Na první záložce (obr. 21a) vybereme Ověření v síti: WPA, Šifrování dat zvolíme TKIP na další záložce Ověřování (obr. 21b) klikneme na Vlastnosti. Dostáváme se na Vlastnosti karty Smart Card nebo jiného certifikátu (obr. 21c), kde v položce Pro připojení vybereme použít certifikát v tomto počítači Použít zjednodušený výběr certifikátu, dále zaklikneme Ověřit certifikát serveru a v seznamu Důvěryhodné kořenové certifikační úřady vybereme MENDELU. Všechna okna potvrdíme OK. Obr. 21: Vlastnosti bezdrátové sítě a) Ověření v síti a šifrování dat; b) Typ protokolu; c) Výběr certifikačního úřadu 28

29 Nyní se vrátíme na kartu Bezdrátového připojení k síti, zvolíme síť eduroam a dáme Připojit (obr. 22). Úspěšné připojení je nám oznámeno v řádku vedle názvu sítě. Obr. 22: Výběr bezdrátové sítě Eduroam Připojeno 29

30 Po úspěšném připojení k síti Eduroam nám již nic nebrání otevřít si náš oblíbený internetový prohlížeč (Mozilla, Opera, Internet Explorer apod.) a do adresního řádku vepsat URL jakékoliv WWW stránky v síti internet např. (obr. 23). Kromě asi nejvíce používané služby WWW, můžeme využívat i dalších internetových služeb jako např. SSH, TELNET, SMTP, POP3, FTP atd. Při spojení do sítě Internet není přidělována veřejná IP adresa. Obr. 23: Příklad internetového prohlížeče 30

31 3 Návod instalace pro MS Windows Vista Operační systém MS Windows Vista je generačně nástupnickým operačním systémem po MS Windows XP. Microsoft vydal celkem 6 různých edicí: Windows Vista Starter obdoba Windows XP Starter pro rozvojové země. Není v prodeji v ČR. Windows Vista Home Basic základní nabídka pro domácí uživatele - odpovídá dřívějším Windows XP Home Edition. Windows Vista Home Premium prémiová nabídka pro domácí uživatele, obsahuje grafické rozhraní Aero, aplikace Media Center a Tablet PC. Windows Vista Business nástupce Windows XP Professional Edition. Obsahuje nástroje pro kancelář a firemní prostředí. Windows Vista Enterprise edice Business, rozšířená například o ochranu čipem TPM, Virtual PC 2007 a pokročilé šifrování disku Bitlocker. Windows Vista Ultimate nejvyšší edice obsahující vše z uvedených edicí, jako jediná edice spojuje výhody všech edicí Windows Vista. Bohužel edice Starter, Home Basic a Home Premium nemají dobře propracovanou podporu velkých podnikových sítí, proto je velmi probletické a v některých případech i nemožné zde nainstalovat a zprovoznit síť Eduroam. Tyto edice jak z názvu vyplývá jsou primárně určené pro domácí použití. Pro provoz na velkých podnikových sítích, jakou je i naše akademická síť Eduroam, jsou určené edice Business, Enterprise a Ultimate. U těchto edicí je již podpora certifikátů a ověřování na Radius serveru. 31

32 3.1 Instalace a připojení k síti Faro-free Nejprve v nabídce Start (obr. 24) vybereme položku Připojit. Obr. 24: Nabídka Start 32

33 Otevře se nám okno Připojit k síti, vybereme síť faro-free (obr. 25) a potvrdíme Připojit. Jak již bylo několikrát zmíněno bezdrátová síť Faro-free je volnou otevřenou sítí, takže není potřeba zvláště nastavovat parametry připojení. Klient se nás právě proto ještě zeptá, zda se chceme opravdu připojit (obr. 26), tak opět potvrdíme. Obr. 25: Výběr bezdrátové sítě Faro-free Obr. 26: Upozornění na nezabezpečenou síť 33

34 Nyní probíhá připojování (obr. 27), úspěšné připojení je nám oznámeno (obr. 28). Obr. 27: Připojování k síti Faro-free Obr. 28: Úspěšné připojení k síti Faro-free 34

35 Připojení ještě můžeme zkontrolovat v Centru sítí a sdílení, jehož ikonu nalezneme v pravém dolním rohu vedle hodin (obr. 29). Obr. 29: Informační panel Po rozkliknutí dostaneme podrobnější informace (obr. 30). Obr. 30: Centrum sítí a sdílení 35

36 3.2 Provoz na síti Faro-free Po úspěšné instalaci bezdrátové síťové karty, bezdrátového připojení k síti a připojení k síti Faro-free nyní již můžeme využívat služeb UIS, jak jsme zvyklí. Takže si můžeme otevřít náš oblíbený internetový prohlížeč (Mozilla, Opera, Internet Explorer apod.) a do adresního řádku vepsat a začít používat UIS. Přístup na jiné stránky než UIS není ze sítě Faro-free povolen! 3.3 Instalace a připojení k síti Eduroam Jak již bylo uvedeno síť Faro-free je volně dostupná a umožňuje připojení kterémukoliv uživateli. Kdežto síť Eduroam je určena jen pro registrované uživatele sítě MENDELU v Brně a pro hosty z jiných univerzit, kdy mohou tuto síť využít díky certifikátu jejich domovské univerzity zapojených do projektu Eduroam ( Stejně tak naši uživatelé s certifikátem MENDELU v Brně mohou využít sítě Eduroam na partnerských univerzitách. Síť díky ověření na domovské univerzitě umožňuje plnohodnotné připojení ke službám a zdrojům Internetu. Pro připojení do sítě Eduroam je nutný platný certifikát kořenový domovské univerzity (v našem případě MENDELU v Brně) a osobní certifikát. Tyto certifikáty nalezneme, vygenerujeme a nainstalujeme z UIS. Prvním krokem je přihlášení do UIS. Stručný návod k prvnímu přihlášení do UIS naleznete ve veřejné části UIS Osobní administrativa Návod k prvnímu přihlášení. Podrobnou dokumentaci naleznete ve veřejné části Dokumentového serveru Dokumentace UIS Oficiální dokumentace. 36

37 Po přihlášení do Osobní administrativy v Technologie a jejich správa vybereme položku Vytvoření uživatelského certifikátu pro WiFi síť Eduroam (obr. 31). Obr. 31: Vytvoření uživatelského certifikátu pro WiFi síť Eduroam 37

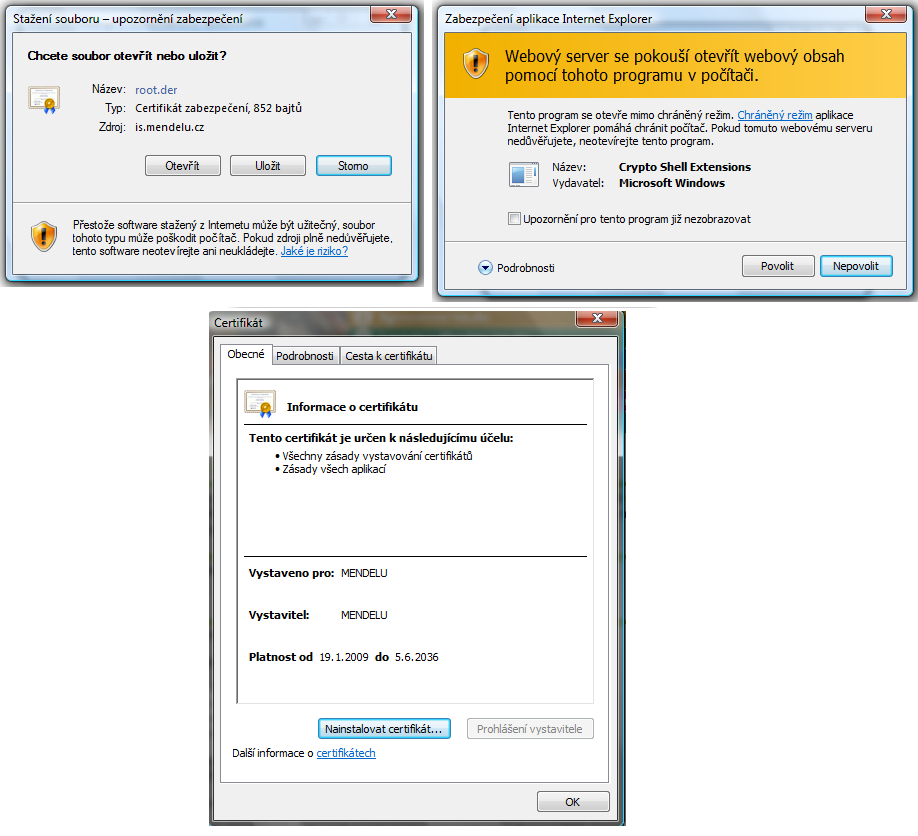

38 Nyní se dostáváme do aplikace, která nám umožní vygenerování hesla a nainstalování uživatelských certifikátů (obr. 32). V horní části stránky nalezneme tlačítko Vygenerovat certifikát jež nám umožní vygenerování hesla k certifikátu, který budeme potřebovat při jeho instalaci. Nově vygenerovaný certifikát s platností půlroku se nám zobrazí ve střední části stránky. Obr. 32: Vygenerování certifikátu 38

39 Dále je nutné nainstalovat kořenový DER PKCS # 12 certifikát certifikační autority, ten nalezneme v druhé skupině dle obrázku 33. Obr. 33: Vytvoření kořenového certifikátu 39

40 Po stisku na odkaz Stáhnout kořenový PKCS # 12 DER certifikační autority zvolíme na kartě, která se nám otevře, Otevřít (obr. 34a). Následně povolíme výstrahu zabezpečení (obr. 34b). V případě, že nám prohlížeč nenabídne možnost Otevřít můžeme si aplikaci uložit na pevný disk, např. na plochu a kliknutím na ikonu certifikátu na ploše spustíme instalaci certifikátu. Dále na kartě Certifikát (obr. 34c) zvolíme Nainstalovat certifikát. Obr. 34: Vytvoření kořenového certifikátu 40

41 Nyní se již dostáváme do průvodce importu certifikátu (obr. 35), kde zvolíme Další. Obr. 35: Průvodce importu certifikátem 41

42 Na následující kartě doporučujeme ručně vybrat Všechny certifikáty umístit v následujícím úložišti, pokračujeme volbou Procházet a v nabídce úložišť certifikátů vybereme Důveryhodné kořenové certifikační úřady (obr. 36). Obr. 36: Kořenové úložiště certifikátu 42

43 Následuje dokončení importu certifikátu (obr. 37). Obr. 37: Dokončení importu certifikátu 43

44 Podle nastavené úrovně bezpečnosti systému MS Windows Vista, nás systém ještě upozorní, zda opravdu chceme nainstalovat certifikát certifikačního úřadu MENDELU, potvrdíme Ano (obr. 38). Obr. 38: Upozornění zabezpečení A celý import je potvrzen informačním dialogovým oknem (obr. 39). Obr. 39: Potvrzení importu 44

45 Druhou fází instalace sítě Eduroam je import Uživatelského základního PKCS # 12 (neboli PFX) certifikátu. V základní aplikaci zvolíme v první skupině odkazů Stáhnout uživatelský základní PKCS # 12 (neboli PFX) certifikát (obr. 40). Obr. 40: Vytvoření uživatelského certifikátu pro WiFi síť Eduroam 45

46 Postup instalace je obdobný jako u předchozího certifikátu. Významnějším rozdílem je, že při importu základního certifikátu budeme potřebovat již dříve vygenerované heslo. Neprve dáme Otevřít v okně Stažení souboru (obr. 41a), po té Povolit v okně Zabezpečení aplikace Internet Explorer (obr. 41b) a nakonec Další v Průvodci importu certifikátu (obr. 41c). Obr. 41: Vytvoření uživatelského certifikátu 46

47 Dále import pokračuje výběrem souboru s certifikátem, který chceme importovat (obr. 42). V následujícím okně vložíme již dříve vygenerované heslo k certifikátu (obr. 43). Heslo je nutné opsat nelze je zkopírovat a vložit do okna. Obr. 42: Průvodce importem cetifikátu I. Obr. 43: Průvodce importem cetifikátu II. 47

48 Na následující kartě doporučujeme stejně jako v případě kořenového certifikátu ručně vybrat Všechny cestifikáty umístit v následujícím úložišti, pokračujeme volbou Procházet a v nabídce úložišť certifikátů vybereme Osobní (obr. 44). Obr. 44: Osobní úložiště certifikátu 48

49 Na další kartě potvrdíme dokončení importu certifikátu (obr. 45). Obr. 45: Průvodce importem cetifikátu III. Správné dokončení instalace je opět oznámeno informačním dialogovým oknem (obr. 46) Obr. 46: Potvrzení importu 49

50 Nyní již v počítači máme správně nainstalovány oba certifikáty MEN- DELU, které jsou nutné pro připojení k síti Eduroam. Teď ještě musíme nastavit našeho bezdrátového klienta, aby uvedené certifikáty při připojení používal. Nastavení zahájíme v nabídce aktivních ikon vedle hodin, kdy klikneme na ikonu Bezdrátové sítě (obr. 47) a pokračujeme pomocí Připojit nebo odpojit... Obr. 47: Informační panel sítě Otevře se nám okno Připojení k síti (obr. 48), kde zvolíme Odpojit od sítě Faro-free. Systém se nás ještě jednou zeptá, zda se chceme odpojit (obr. 49), potvrdíme a odpojíme se. Obr. 48: Připojení k síti odpojení sítě Faro-free 50

51 Obr. 49: Připojení k síti odpojení sítě Faro-free Po odpojení od sítě Faro-free se vracíme do okna Připojení k síti (obr. 50), nyní zvolte položku Nastavit připojení nebo síť. Obr. 50: Připojení k síti nastavení sítě Eduroam 51

52 Dostáváme se na detailnější nastavení sítě, kde vybereme Ručně připojit k bezdrátové síti (obr. 51). Obr. 51: Ruční vytvoření připojení k bezdrátové síti 52

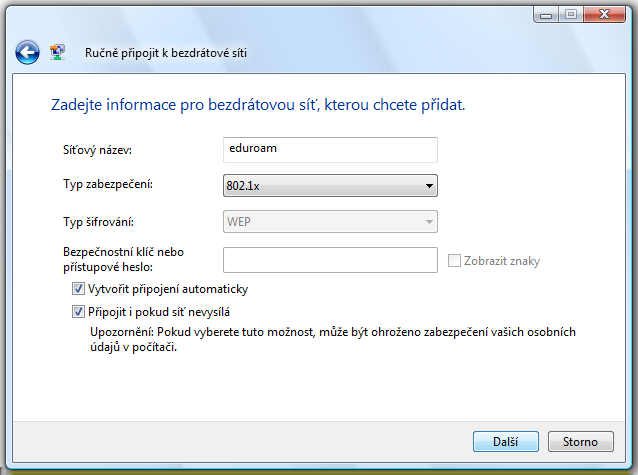

53 V dalším okně (obr. 52) průvodce přidáním nové sítě vyplníme údaje: Síťový název: eduroam Typ zabezpečení: 802.1x Typ šifrování: WEP zaklikneme Vytvořit připojení automaticky Připojit i pokud síť nevysílá Obr. 52: Vkládání informací o bezdrátové síti 53

54 Nyní jsme úspěšně přidali bezdrátovou síť Eduroam a pokračujeme položkou Změnit nastavení připojení (obr. 53). Obr. 53: Změna nastavení připojení 54

55 Ve vlastnostech bezdrátové sítě na kartě Připojení (obr. 54a) zkontrolujeme všechny údaje a zaškrtneme všechny tři uvedené volby. Na kartě Zabezpečení (obr. 54b) zkontrolujeme údaje, které jsme již zadali při přidávání sítě vybereme metodu ověřování sítě Čipová karta nebo jiný certifikát a pokračujeme tlačítkem Nastavení. Ve vlastnostech karty Smart Card nebo jiného certifikátu (obr. 54c) nastavíme v oblasti Pro připojení: Použít certifikát v tomto počítači - Použít zjednodušený výběr certifikátu dále Ověřit certifikát serveru a konečně v důvěryhodných kořenových certifikačních úřadech vybereme MENDELU. Obr. 54: Vlastnosti bezdrátové sítě 55

56 Opět se dostáváme na začátek do okna Připojení k síti, kde vybereme síť eduroam a zvolíme Připojit (obr. 55). Po průběžném stavovém okně Připojování k eduroam (obr. 56) následuje informační dialogové okno, kterém nám oznámí úspěšné připojení k síti eduroam (obr. 57). Obr. 55: Připojení k síti Obr. 56: Připojování k síti 56

57 Obr. 57: Úspěšné připojení k síti Po úspěšném připojení k síti Eduroam nám již nic nebrání otevřít si náš oblíbený internetový prohlížeč (Mozilla, Opera, Internet Explorer apod.) a do adresního řádku vepsat URL jakékoliv WWW stránky v síti internet např. Kromě asi nejvíce používané služby WWW, můžeme využívat i dalších internetových služeb jako např. SSH, TELNET, SMTP, POP3, FTP atd. Při spojení do sítě Internet není přidělována veřejná IP adresa. 57

58 58

59 4 Návod instalace pro MS Windows 7 Návod pro operační systém Windows 7 vznikl za přispění pana ing. Martinna Tyllicha, kterému tímto děkuji za spolupráci. Operační systém Windows 7 vznikl jako nástupce systému Windows Vista a je současně nejnovějším systémem od Microsoftu. Instalace bezdrátové sítě Eduroam na systému Windows 7 je obdobná instalaci na systému Windows Vista. Podobně jako jeho předchůdce je k dispozici několik edicí: Home Basic základní nabídka pro domácí uživatele - odpovídá dřívějším Windows Vista Home Basic. Home Premium prémiová nabídka pro domácí uživatele, obsahuje grafické rozhraní Aero, aplikace Media Center a Tablet PC. Business nástupce Windows Vista Business. Obsahuje nástroje pro kancelář a firemní prostředí. Ultimate nejvyšší edice obsahující vše z uvedených edicí, navíc obsahuje XP mód, podporuje přepínání jazyků nebo nástroj BitLocker Pro bezproblémové připojení doporučujeme edice Professional a Business kvůli lepší podpoře podnikových sítí. 59

60 4.1 Instalace a připojení k síti Faro-free Nastavení zahájíme v nabídce aktivních ikon vedle hodin, kde klikneme na ikonu Připojení k síti. Obr. 58: Nabídka sítí 60

61 Otevře se nám okno Připojení k síti, kde zvolíme sít faro-free a klikneme na tlačítko Připojit. Obr. 59: Nabídka sítí Nyní probíhá připojování k síti faro-free. Obr. 60: Připojování k faro-free 61

62 Připojení můžeme zkontrolovat v Připojení k síti v pravém dolním rohu vedle hodin.. Obr. 61: Připojování k faro-free 4.2 Provoz na síti Faro-free Po úspěšné instalaci bezdrátové síťové karty, bezdrátového připojení k síti a připojení k síti Faro-free nyní již můžeme využívat služeb UIS, jak jsme zvyklí. Takže si můžeme otevřít náš oblíbený internetový prohlížeč (Mozilla, Opera, Internet Explorer apod.) a do adresního řádku vepsat a začít používat UIS. Přístup na jiné stránky než UIS není ze sítě Faro-free povolen! 4.3 Instalace a připojení k síti Eduroam Jak již bylo uvedeno síť Faro-free je volně dostupná a umožňuje připojení kterémukoliv uživateli. Kdežto síť Eduroam je určena jen pro registrované uživatele sítě MENDELU v Brně a pro hosty z jiných univerzit, kdy mohou tuto síť využít díky certifikátu jejich domovské univerzity zapojených do projektu Eduroam ( Stejně tak naši uživatelé s certifikátem MENDELU v Brně mohou využít sítě Eduroam na partnerských univerzitách. Síť díky ověření na domovské univerzitě umožňuje plnohodnotné připojení ke službám a zdrojům Internetu. 62

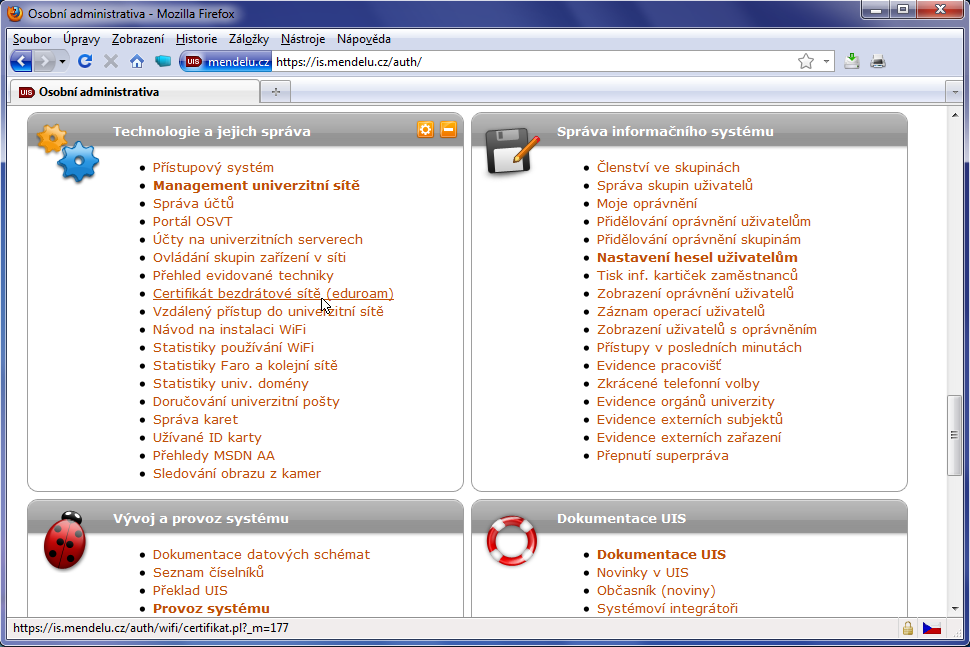

63 Pro připojení do sítě Eduroam je nutný platný certifikát kořenový domovské univerzity (v našem případě MENDELU v Brně) a osobní certifikát. Tyto certifikáty nalezneme, vygenerujeme a nainstalujeme z UIS. Prvním krokem je přihlášení do UIS. Stručný návod k prvnímu přihlášení do UIS naleznete ve veřejné části UIS Osobní administrativa Návod k prvnímu přihlášení. Podrobnou dokumentaci naleznete ve veřejné části Dokumentového serveru Dokumentace UIS Oficiální dokumentace. Obr. 62: Osobní administrativa 63

64 Nyní se dostáváme do aplikace, která nám umožní vygenerování hesla a nainstalování uživatelských certifikátů. V horní části stránky nalezneme tlačítko Vygenerovat certifikát jež nám umožní vygenerování hesla k certifikátu, který budeme potřebovat při jeho instalaci. Nově vygenerovaný certifikát s platností půlroku se nám zobrazí ve střední části stránky. Obr. 63: Generování cerfikátu 64

65 Dále je nutné nainstalovat kořenový DER PKCS # 12 certifikát certifikační autority, ten nalezneme ve druhé skupině dle obrázku. Obr. 64: Vytvoření kořenového certifikátu Po stisku na odkaz Stáhnout kořenový DER PKCS # 12 certifikační autority zvolíme na kartě, která se nám otevře, Otevřít. V případě, že nám prohlížeč nenabídne možnost Otevřít můžeme si aplikaci uložit na pevný disk, např. na plochu a kliknutím na ikonu certifikátu na ploše spustíme instalaci certifikátu. Dále na kartě Certifikát zvolíme Nainstalovat certifikát. Obr. 65: Otevření souboru 65

66 Obr. 66: Zahájení instalace Nyní se již dostáváme do průvodce importu certifikátu, kde zvolíme Další. 66

67 Obr. 67: Import certifikátu Na následující kartě doporučujeme ručně vybrat Všechny certifikáty umístit v následujícím úložišti, pokračujeme volbou Procházet a v nabídce úložišť certifikátů vybereme Důveryhodné kořenové certifikační úřady. Obr. 68: Import certifikátu Výběr úložiště potvrdíme tlačítkem OK. Poté pokračujeme tlačítkem Další. 67

68 Obr. 69: Potvrzení importu Následuje dokončení importu certifikátu. Obr. 70: Dokončení importu 68

69 Podle nastavené úrovně bezpečnosti systému MS Windows 7, nás systém ještě upozorní, zda opravdu chceme nainstalovat certifikát certifikačního úřadu MENDELU, potvrdíme Ano. Celý import je potvrzen informačním dialogovým oknem. Obr. 71: Dokončení importu Druhou fází instalace sítě Eduroam je import Uživatelského základního PKCS#12 (neboli PFX) certifikátu. V základní aplikaci zvolíme v první skupině odkazů Stáhnout uživatelský základní PKCS#12 (neboli PFX) certifikát. Obr. 72: Stažení uživatelského certifikátu Postup instalace je obdobný jako u předchozího certifikátu. Významnějším rozdílem je, že při importu základního certifikátu budeme potřebovat již dříve vygenerované heslo. 69

70 Neprve dáme Otevřít v okně Stažení souboru, po té Další v Průvodci importu certifikátu. Obr. 73: Import certifikátu Obr. 74: Import certifikátu 70

71 Dále import pokračuje výběrem souboru s certifikátem, který chceme importovat. Obr. 75: Import certifikátu Dále vložíme již dříve vygenerované heslo k certifikátu. Heslo je nutné opsat nelze je zkopírovat a vložit do okna. Obr. 76: Import certifikátu 71

72 Na následující kartě doporučujeme stejně jako v případě kořenového certifikátu ručně vybrat Všechny certifikáty umístit v následujícím úložišti, pokračujeme volbou Procházet a v nabídce úložišť certifikátů vybereme Osobní. Obr. 77: Import certifikátu 72

73 Výběr úložiště potvrdíme tlačítkem OK. Poté pokračujeme tlačítkem Další. Obr. 78: Import certifikátu Na další kartě potvrdíme import certifikátu. Obr. 79: Potvrzení importu 73

74 Správné dokončení instalace je opět oznámeno informačním dialogovým oknem. Obr. 80: Dokončení importu Nyní již v počítači máme správně nainstalovány oba certifikáty MEN- DELU, které jsou nutné pro připojení k síti Eduroam. Teď ještě musíme nastavit našeho bezdrátového klienta, aby uvedené certifikáty při připojení používal. Nastavení zahájíme v nabídce aktivních ikon vedle hodin, kdy klikneme na ikonu Centra síťových připojení a sdílení a pokračujeme pomocí odkazu Otevřít Centrum síťových připojení a sdílení. Obr. 81: Centrum síťových připojení 1 74

75 V levém sloupci klikneme na odkaz Spravovat bezdrátové sítě. Obr. 82: Centrum síťových připojení 2 75

76 V okně správce bezdrátových sítí stiskneme tlačítko Přidat pro přidání nové bezdrátové sítě. Obr. 83: Rozcestník sítí Dostáváme se na detailnější nastavení sítě, kde vybereme Ručně vytvořit síťový profil. 76

77 Obr. 84: Vytvoření síťového profilu V dalším okně průvodce přidáním nové sítě vyplníme údaje: Síťový název: eduroam Typ zabezpečení: WPA-podnikové Typ šifrování: TKIP zaklikneme Vytvořit připojení automaticky Připojit, i když síť právě nevysílá 77

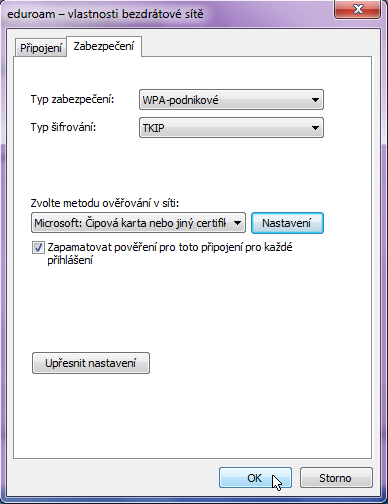

78 Obr. 85: Vytvoření síťového profilu Nyní jsme úspěšně přidali bezdrátovou síť Eduroam a pokračujeme položkou Změnit nastavení připojení. Obr. 86: Změna nastavení připojení 78

79 Ve vlastnostech bezdrátové sítě na kartě Připojení zkontrolujeme všechny údaje a zaškrtneme všechny tři uvedené volby. Na kartě Zabezpečení zkontrolujeme údaje, které jsme již zadali při přidávání sítě vybereme metodu ověřování sítě Čipová karta nebo jiný certifikát a pokračujeme tlačítkem Nastavení. Obr. 87: Změna nastavení připojení Obr. 88: Volba certifikátu 79

80 Ve vlastnostech čipové karty nebo jiného certifikátu nastavíme v oblasti Pro připojení: Použít certifikát v tomto počítači - Použít zjednodušený výběr certifikátu dále Ověřit certifikát serveru a konečně v důvěryhodných kořenových certifikačních úřadech vybereme MENDELU. Obě okna potvrdíme tlačítkem OK. Obr. 89: Výběr certifikátu Obr. 90: Potvrzení volby 80

81 Obr. 91: Potvrzení volby Okno Ručně připojit k bezdrátové síti uzavřeme křížkem nebo tlačítkem v pravém dolním rohu okna. Obr. 92: Potvrzení volby 81

82 Opět se dostáváme na začátek do okna Připojení k síti, kde vybereme síť eduroam a zvolíme Připojit. Obr. 93: Připojení k síti Obr. 94: Volba sítě 82

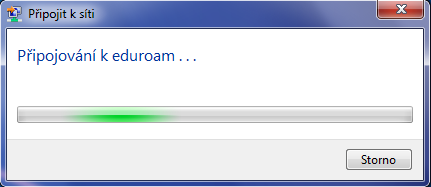

83 Následuje informační okno Připojování k eduroam. Obr. 95: Připojování k eduroam Úspěšné připojení ověříme v Připojení k síti. Obr. 96: Kontrola úspěšného připojení 83

84 Po úspěšném připojení k síti Eduroam nám již nic nebrání otevřít si náš oblíbený internetový prohlížeč (Mozilla, Opera, Internet Explorer apod.) a do adresního řádku vepsat URL jakékoliv WWW stránky v síti internet např. Kromě asi nejvíce používané služby WWW, můžeme využívat i dalších internetových služeb jako např. SSH, TELNET, SMTP, POP3, FTP atd. Při spojení do sítě Internet není přidělována veřejná IP adresa. Obr. 97: Přístup k internetu 84

85 5 Návod instalace pro Windows Mobile 6.1 Úvodní postup je obdobný jako u návodu pro systém Windows. Je třeba se připojit k síti Faro-Free vygenerovat certifikát (pro Windows), stáhnout a následně importovat postupně kořenový a uživatelský certifikát. V případě, ze zařízení nerozpozná kořenový certifkát, je nutno přejmenovat root.der na root.cer. Po importu obou certifikátů postupujte podle následujících kroků. V průvodci konfigurace bezdrátové sítě použijte následující nastavení: Název sítě: eduroam Připojuje se k: internet Ověřování: otevřít Šifrování dat: WEP Zatrhnout Klíč je poskytován automaticky Zatrhnout Použít řízení přístupu k síti pomocí standartu IEEE 802.1x Typ protokolu EAP: Smart Card or Certificate, ve vlastnostech vybrat certifikát MENDELU Po dokončení se zařízení pokusí připojit a požádá Vás o přihlašovací údaje (uživatel a doména) do pole Uživatel vyplnit ovou adresu ve tvaru: login@mendelu.cz, doménu nevyplňovat a OK. Tímto děkuji panu ing. Marku Jičinskému za spolupráci. 85

86 86

87 6 Návod instalace pro iphone 3G Tento stručný návod, který vytvořil Dr. Šorm, kterému za něj díky, by měl uživatelům s telefony Apple iphone 3G napomoci k nastavení připojení do sítě Eduroam. Postupujte prosím dle bodového scénáře návodu: připojte se s iphone 3G do faro-free v ISu (pomocí Safari) stáhněte kořenový certifikát pro Windows a dejte Install (ignorujte, že není podepsán) v ISu dále stáhněte Váš osobní certifikát pro Windows a opět dejte Install zadejte při instalaci heslo vašeho certifikátu z ISu (je napsáno nad ním) v Network Settings zadejte manuální připojení k síti a zvolte eduroam místo ověřování Automatic zvolte EAP-TLS jako Identity vyberte váš osobní certifikát jako Username napište login@mendelu.cz (dá rozum, že Váš login) Obr. 98: iphone 3G 87

88 88

89 7 Návod instalace pro Mac OS X Návod pro počítače Apple Macintosh vznikl za přispění studentky slečny Hany Dusíkové, které tímto děkuji za spolupráci. Zároveň upozorňujeme že pro operační systémy Mac OS X není prováděna podpora ze strany systémových integrátorů při nastavování připojení a nastavení je ponecháno plně na uživatelích. Pro instalaci budeme potřebovat oba certifikáty stejné jako MS Windows a vygenerované heslo. Prvním krokem je přihlášení do UIS. Stručný návod k prvnímu přihlášení do UIS naleznete ve veřejné části UIS Osobní administrativa Návod k prvnímu přihlášení. Podrobnou dokumentaci naleznete ve veřejné části Dokumentového serveru Dokumentace UIS Oficiální dokumentace. Po přihlášení do Osobní administrativy v Technologie a jejich správa vybereme položku Vytvoření uživatelského certifikátu pro WiFi síť Eduroam. Dále vygenerujte heslo k uživatelskému certifikátu a následně uložte oba certifikáty (obr. 99). Obr. 99: Kořenový a uživatelský certifikát 89

90 Dvakrát klikněte na certifikáty ve stacku Downloads a vložte je do klíčenky login (obr. 100). Obr. 100: Přidání certifikátu U vašeho osobního certifikátu se vás klíčenka zeptá na heslo certifikátu, které jste si již dříve vygenerovali (obr. 101). Obr. 101: Heslo osobního certifikátu 90

91 Spusťte aplikaci System Preferences (standartně v docku, obdelník s ozubenými kolečky) (obr. 102) a vyberte nastavení sítě (obr. 103). Obr. 102: Systémové preference Obr. 103: Nastavení sítě I. 91

92 Dále klikněte na volbu Airport a tlačítko Advanced... (obr. 104), v záložce 802.1X, přidejte User Profile, jméno sítě nastavte na eduroam, odškrtněte všechny volby kromě TLS (obr. 105). Obr. 104: Nastavení sítě II. Obr. 105: Nastavení sítě III. 92

93 Následně řádek TLS označte a ťukněte na tlačítko Configure... kde vyberte svůj dříve importovaný certifikát login@mendelu.cz (obr. 106). Obr. 106: výběr osobního certifikátu 93

94 Dále ve výběru sítě zvolte eduroam, systém se vás zeptá, že chce použít údaje z klíčenky pro připojení, potvrďte mu přístup na Always Allow (obr. 107). Potvrďte konfiguraci tlačítkem Apply (obr. 108). Obr. 107: Povolení přístupu k údajům v klíčence Obr. 108: Dokončení instalace Nyní nám již nic nebrání otevřít si náš oblíbený internetový prohlížeč a využívat služeb internetu. Kromě služby WWW, můžeme využívat i dalších internetových služeb jako např. SSH, TELNET, SMTP, POP3, FTP atd. Při spojení do sítě Internet není přidělována veřejná IP adresa. Příští připojení se naváže pouhým kliknutím na síť eduroam u ikonky wifi vedle hodin. Případně automaticky, pokud máte eduroam ve svých preferovaných sítích. 94

95 8 Pokrytí MENDELU v Brně sítí Eduroam 8.1 Přehled přístupových míst sítě Eduroam Na níže uvedených místech a jejich blízkém okolí je možné se bezproblémově připojit k Univerzitní bezdrátové síti Eduroam: Arboretum záhonky a volná prostranství pod lávkou, směr budova Z Budova A 1.PP IC studovna, čítárna 1.NP A01 2.NP Rektorát kanceláře ZO 3.NP aula A21 A23 kanceláře TO 4.NP A34 5.NP A43 A47 A410 A414 A416 A418 studijní oddělení ZF chodba ZF 95

96 96 Budova B 1.NP vstupní hala B01 B02 B03 B04 2.NP Děkanát LDF B11 ÚGP 3.NP B21 B23 část chodby ÚHÚL 4.NP B32 B35 5.NP laboratoře a kanceláře ÚZPL B42 B43 B45 B46 6.NP část chodby ÚND venkovní prostory park za budovou Budova C, 1.NP atrium před budovou, vstupní hala děkanát AF zasedací místnost děkanátu AF 2.NP C01 C02 C11 C12 prostory před posluchárnami C01 a C02

97 zasedací místnost a kanceláře ÚVZP 3.NP C21 C22 C23 část chodby ÚAPMV 4.NP C31 C32 5.NP C41 C42 6.NP C51 C52 C53 Budova D D04 D05 kanceláře ÚCB ve 2.NP Budova E 1.PP serverovna E kancelář UIS učebna ICV akademická vinotéka 1.NP E01 E01 E03 E04 studentské repirium 2.NP kanceláře ÚJKS 3.NP učebny ICV 4.NP učebny ICV 97
