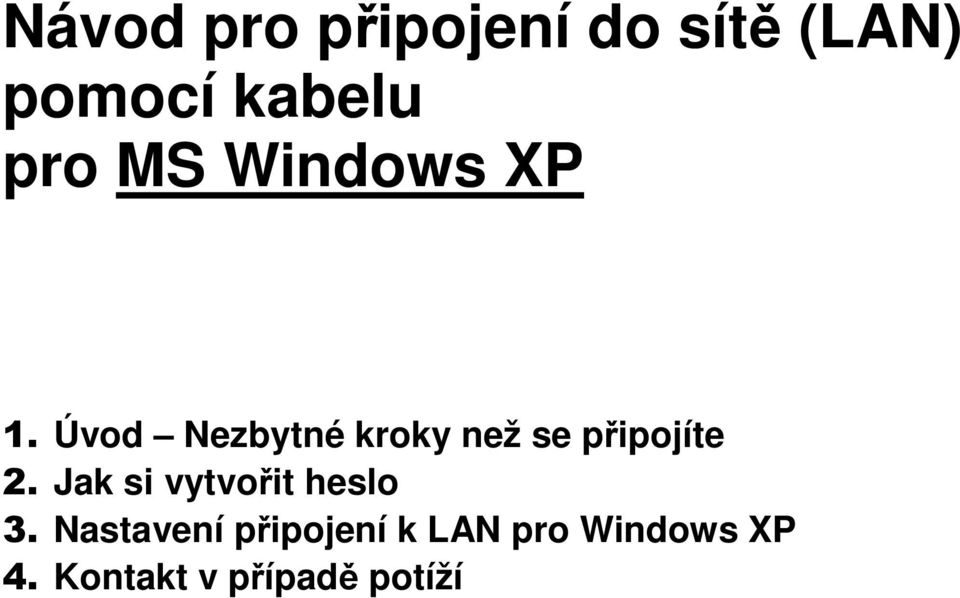

1 Návod pro připojení do sítě (LAN) pomocí kabelu pro MS Windows XP 1. Úvod Nezbytné kroky než se připojíte 2. Jak si vytvořit heslo 3. Nastavení připojení k LAN pro Windows XP 4. Kontakt v případě potíží

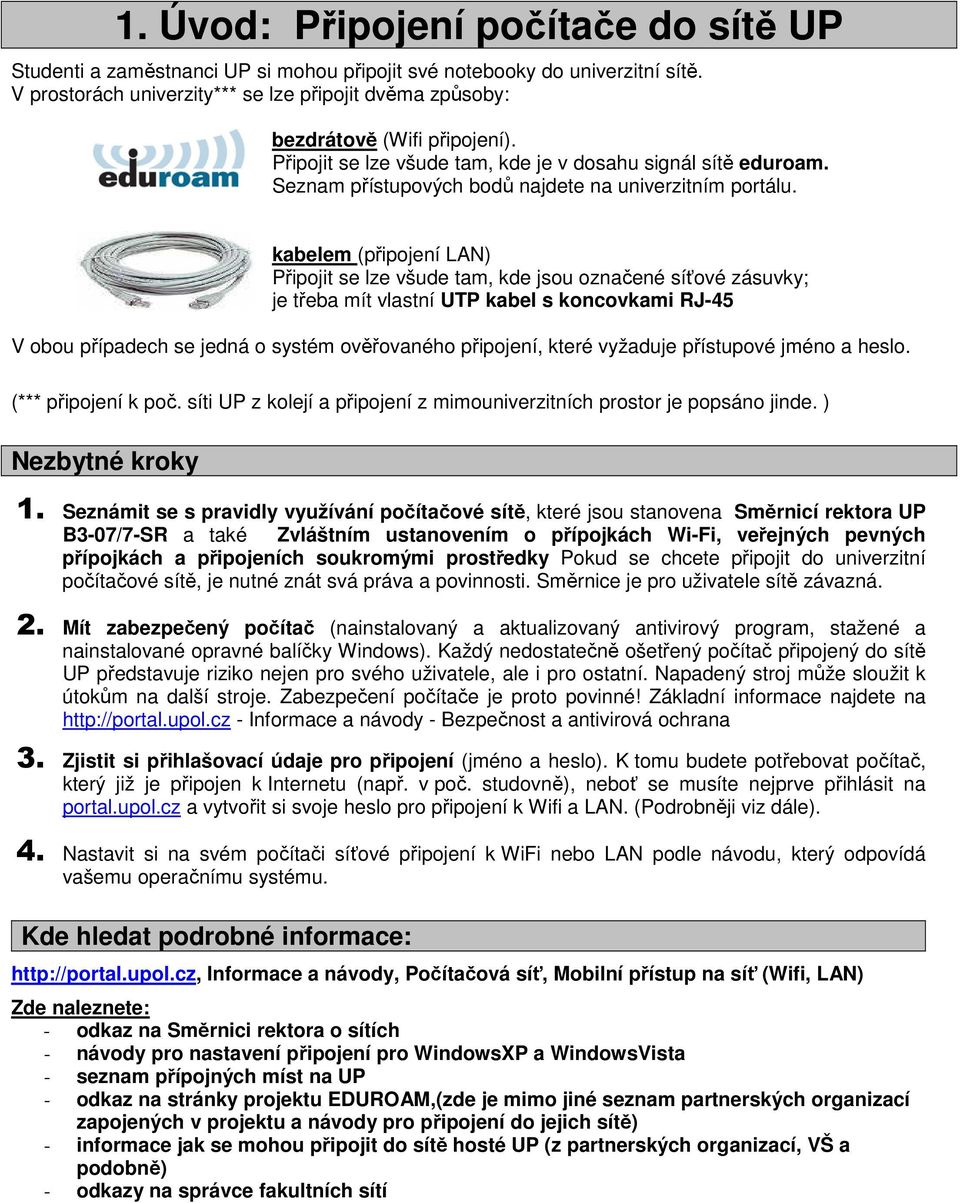

2 1. Úvod: Připojení počítače do sítě UP Studenti a zaměstnanci UP si mohou připojit své notebooky do univerzitní sítě. V prostorách univerzity*** se lze připojit dvěma způsoby: bezdrátově (Wifi připojení). Připojit se lze všude tam, kde je v dosahu signál sítě eduroam. Seznam přístupových bodů najdete na univerzitním portálu. kabelem (připojení LAN) Připojit se lze všude tam, kde jsou označené síťové zásuvky; je třeba mít vlastní UTP kabel s koncovkami RJ-45 V obou případech se jedná o systém ověřovaného připojení, které vyžaduje přístupové jméno a heslo. (*** připojení k poč. síti UP z kolejí a připojení z mimouniverzitních prostor je popsáno jinde. ) Nezbytné kroky 1. Seznámit se s pravidly využívání počítačové sítě, které jsou stanovena Směrnicí rektora UP B3-07/7-SR a také Zvláštním ustanovením o přípojkách Wi-Fi, veřejných pevných přípojkách a připojeních soukromými prostředky Pokud se chcete připojit do univerzitní počítačové sítě, je nutné znát svá práva a povinnosti. Směrnice je pro uživatele sítě závazná. 2. Mít zabezpečený počítač (nainstalovaný a aktualizovaný antivirový program, stažené a nainstalované opravné balíčky Windows). Každý nedostatečně ošetřený počítač připojený do sítě UP představuje riziko nejen pro svého uživatele, ale i pro ostatní. Napadený stroj může sloužit k útokům na další stroje. Zabezpečení počítače je proto povinné! Základní informace najdete na - Informace a návody - Bezpečnost a antivirová ochrana 3. Zjistit si přihlašovací údaje pro připojení (jméno a heslo). K tomu budete potřebovat počítač, který již je připojen k Internetu (např. v poč. studovně), neboť se musíte nejprve přihlásit na portal.upol.cz a vytvořit si svoje heslo pro připojení k Wifi a LAN. (Podrobněji viz dále). 4. Nastavit si na svém počítači síťové připojení k WiFi nebo LAN podle návodu, který odpovídá vašemu operačnímu systému. Kde hledat podrobné informace: Informace a návody, Počítačová síť, Mobilní přístup na síť (Wifi, LAN) Zde naleznete: - odkaz na Směrnici rektora o sítích - návody pro nastavení připojení pro WindowsXP a WindowsVista - seznam přípojných míst na UP - odkaz na stránky projektu EDUROAM,(zde je mimo jiné seznam partnerských organizací zapojených v projektu a návody pro připojení do jejich sítě) - informace jak se mohou připojit do sítě hosté UP (z partnerských organizací, VŠ a podobně) - odkazy na správce fakultních sítí

Seznam přístupových bodů najdete na univerzitním portálu.

3 2. Jak si na portálu vytvořit heslo pro ověřované připojení k síti UP (toto heslo platí pro připojení kabelem, Wifi i VPN) 1. Na počítači, který již je připojen k Internetu (např. v poč. studovně), se přihlašte na portal.upol.cz. 2. Přihlašovací jméno na portál je portal ID (Studenti si ho mohou vyhledat na portálu v Kontaktech. Zaměstnancům ho sdělí jejich správce počítačové sítě). Heslo do portálu je rodné číslo (pokud už jste si ho nezměnili). 3. Po přihlášení najdete vpravém horním rohu okna nabídku Upravit můj profil 4. V následujícím okně můžete vytvořit/změnit heslo pro připojení k WiFi, LAN a VPN.

Přihlašovací jméno na portál je portal ID (Studenti si ho mohou vyhledat na portálu v Kontaktech. Zaměstnancům ho sdělí jejich správce počítačové sítě).

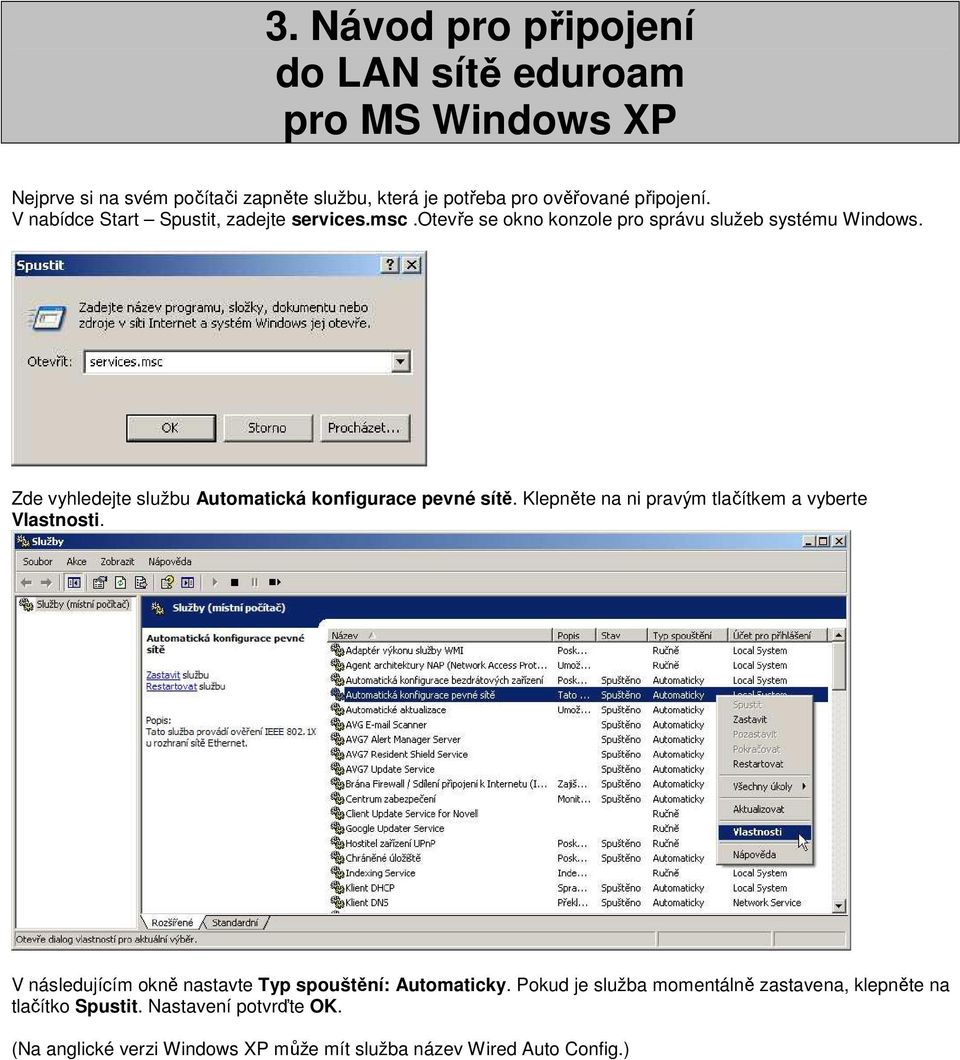

4 3. Návod pro připojení do LAN sítě eduroam pro MS Windows XP Nejprve si na svém počítači zapněte službu, která je potřeba pro ověřované připojení. V nabídce Start Spustit, zadejte services.msc.otevře se okno konzole pro správu služeb systému Windows. Zde vyhledejte službu Automatická konfigurace pevné sítě. Klepněte na ni pravým tlačítkem a vyberte Vlastnosti. V následujícím okně nastavte Typ spouštění: Automaticky. Pokud je služba momentálně zastavena, klepněte na tlačítko Spustit. Nastavení potvrďte OK. (Na anglické verzi Windows XP může mít služba název Wired Auto Config.)

Zde vyhledejte službu Automatická konfigurace pevné sítě. Klepněte na ni pravým tlačítkem a vyberte Vlastnosti.

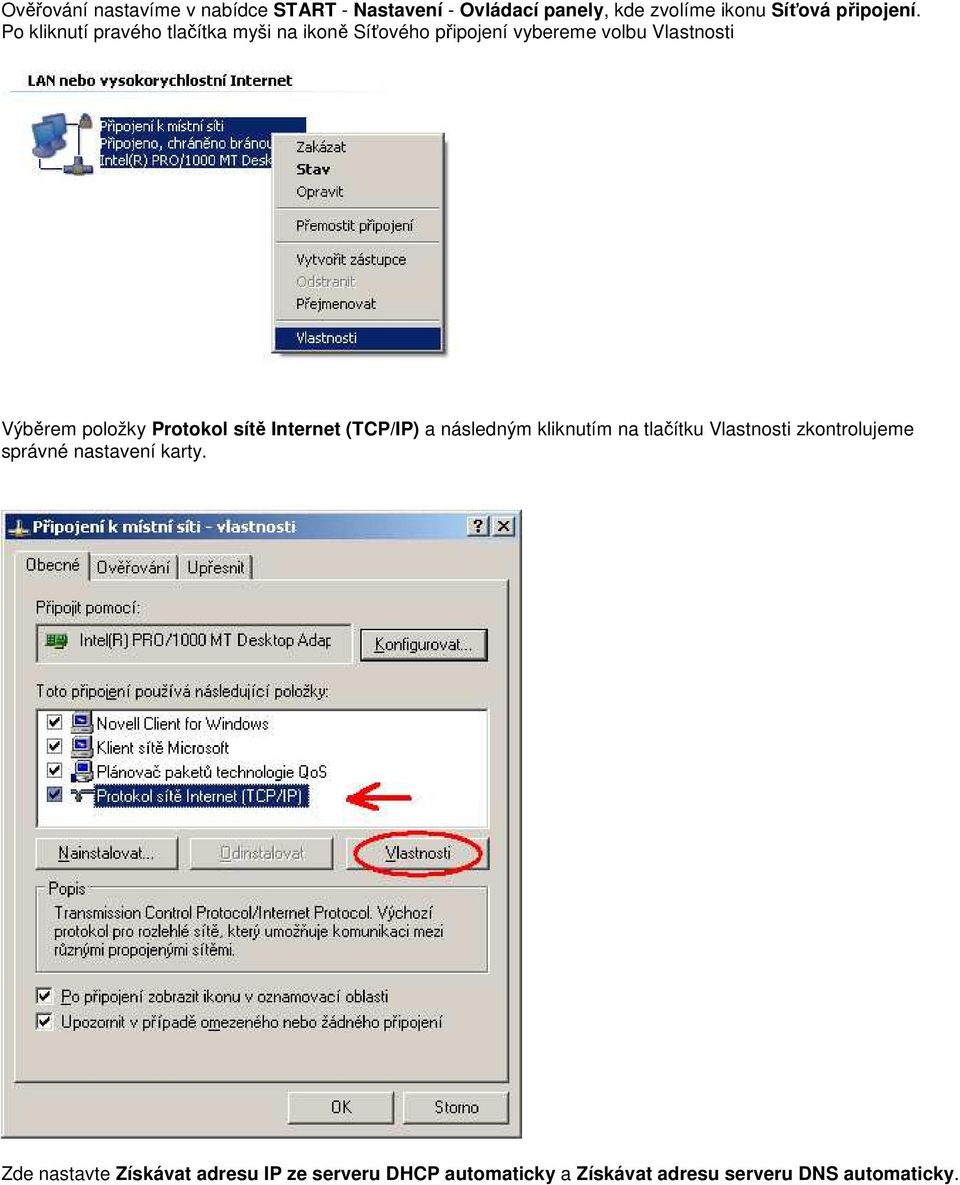

5 Ověřování nastavíme v nabídce START - Nastavení - Ovládací panely, kde zvolíme ikonu Síťová připojení. Po kliknutí pravého tlačítka myši na ikoně Síťového připojení vybereme volbu Vlastnosti Výběrem položky Protokol sítě Internet (TCP/IP) a následným kliknutím na tlačítku Vlastnosti zkontrolujeme správné nastavení karty. Zde nastavte Získávat adresu IP ze serveru DHCP automaticky a Získávat adresu serveru DNS automaticky.

Protokol sítě Internet (TCP/IP) a následným kliknutím na tlačítku Vlastnosti zkontrolujeme správné

6 Potvrdíme OK a tím se vrátíme do předchozího okna, kde se přepneme do záložky Ověřování. Zde zvolíme parametr Povolit v této síti ověření IEEE 802.1x a položku Typ protokolu EAP nastavíme na hodnotu Protokol PEAP (Protected EAP). POZOR! Pokud ve Vlastnostech připojení nevidíte záložku Ověřování, zkontrolujte, zda je skutečně spuštěna služba Automatická konfigurace pevné sítě (viz dříve). Kliknutím na tlačítku Vlastnosti se nám zobrazí další nastavovací okno.

1x a položku Typ protokolu EAP nastavíme na hodnotu Protokol PEAP (Protected EAP). POZOR!

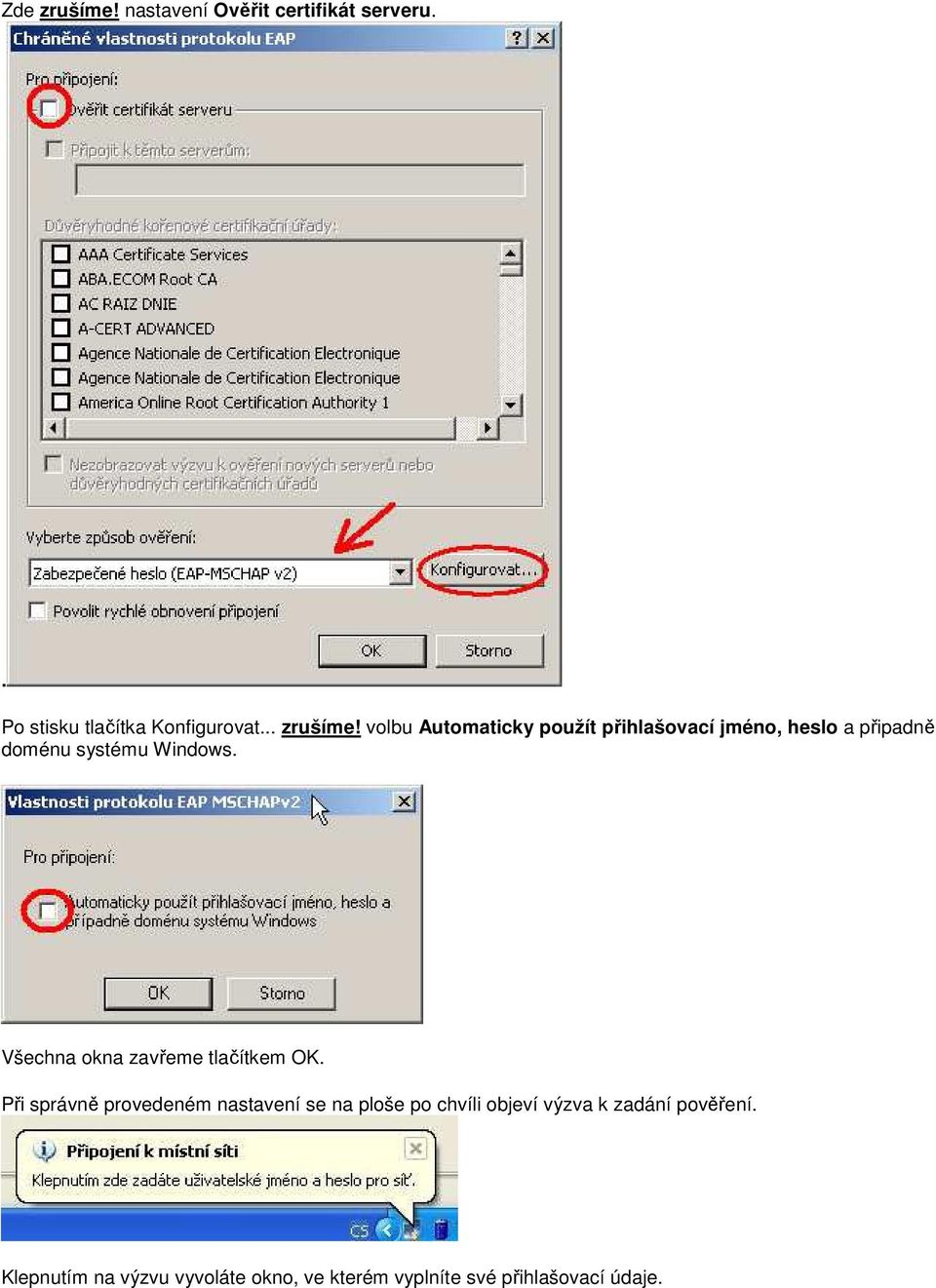

7 Zde zrušíme! nastavení Ověřit certifikát serveru.. Po stisku tlačítka Konfigurovat... zrušíme! volbu Automaticky použít přihlašovací jméno, heslo a připadně doménu systému Windows. Všechna okna zavřeme tlačítkem OK. Při správně provedeném nastavení se na ploše po chvíli objeví výzva k zadání pověření. Klepnutím na výzvu vyvoláte okno, ve kterém vyplníte své přihlašovací údaje.

volbu Automaticky použít přihlašovací jméno, heslo a připadně doménu systému Windows.

8 Uživatelské jméno zadejte ve tvaru a vyplňte heslo. Položku Přihlašovací doména nechte prázdnou. Studenti UP mají jako uživatelské jméno nastaveno portal ID. Pro studenty Univerzity Palackého bude tedy uživatelské přihlášení vypadat např. takto: nebo např. takto: (pozor! toto není !!!) Studenti mají možnost si portal ID vyhledat na v Kontaktech. Zaměstnanci UP mají uživatelské jméno stejné jako přihlašovací jméno do Novellu a portálu, tj. pro přihlášení k síti eduroam je napíší ve tvaru např. kocickov@upol.cz (pozor! toto není !!!). Zaměstnanci své přihlašovací jméno zjistí od svého správce poč. sítě (viz níže uvedený seznam). Heslo si musí studenti a zaměstnanci UP sami předem vytvořit na stránkách Po přihlášení do portálu použijte vpravém horním rohu okna nabídku Upravit můj profil. V následujícím okně můžete vytvořit/změnit heslo pro připojení k WiFi, LAN a VPN. Pozn.: Přihlašovací jméno na portál je tzv. portal ID. Heslo do portálu je rodné číslo (pokud už jste si ho nezměnili). Hosté UP: Uživatelé z institucí zapojených v projektu eduroam používají jméno a doménu podle pokynů své organizace. Nastavení vlastností připojení však musí přizpůsobit podle návodu platného na UP. Pro hosty UP (nečleny eduroam) a pro případ konferencí lze požádat o vytvoření tzv. hostitelského účtu. Kontaktujte CVT, lenka.ceplova@upol.cz Poznámka: Po úspěšném přihlášení WinXP uloží uživatelské jméno a heslo, takže je při dalším připojení nemusíte znovu zadávat. Toto se děje automaticky a není možné tomu zabránit. Pokud nechcete mít přihlašovací údaje trvale uloženy, ať už z bezpečnostních důvodů nebo proto, že počítač používá více lidí, musíte údaje vymazat z registru: Klikněte na Start a zvolte Spustit... Do okénka Otevřít: napište regedit a klikněte na OK Vyhledejte klíč HKEY_CURRENT_USER\Software\Microsoft\EAPOL\UserEapInfo a klikněte na něj V menu Úpravy klikněte na Odstranit Kliknutím na Ano potvrďte odstranění klíče Ukončete Editor registru

!!) Studenti mají možnost si portal ID vyhledat na http://portal.upol.cz v Kontaktech. Zaměstnanci UP mají uživatelské jméno stejné jako přihlašovací jméno do Novellu a portálu, tj.

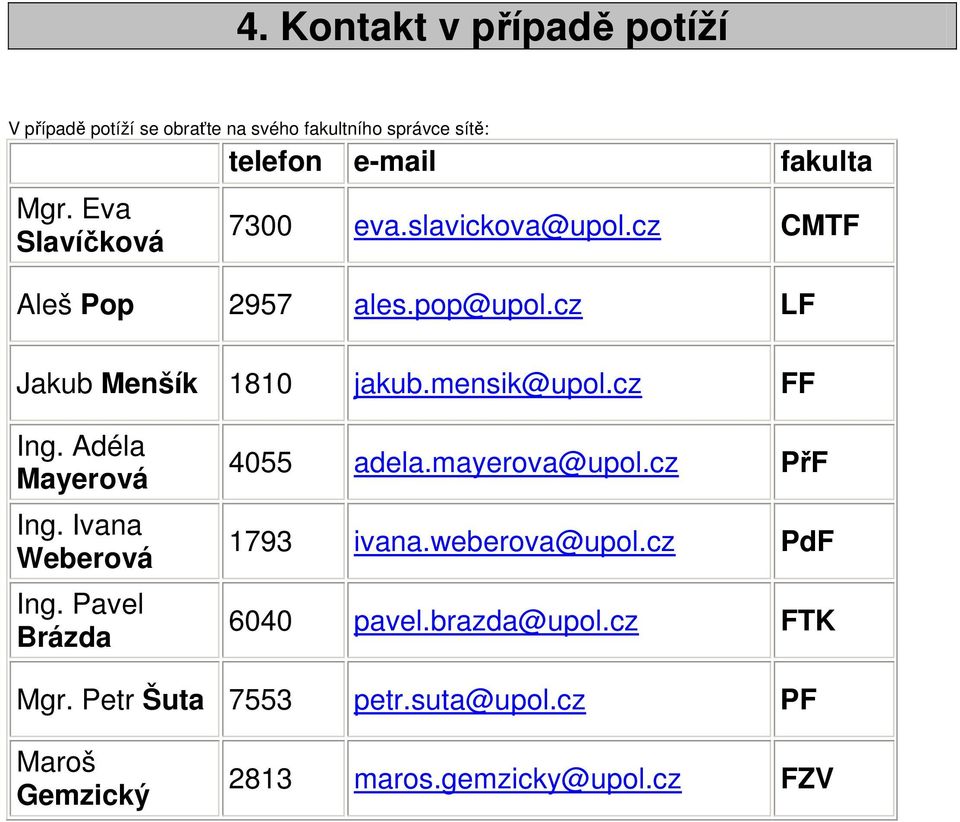

9 4. Kontakt v případě potíží V případě potíží se obraťte na svého fakultního správce sítě: telefon fakulta Mgr. Eva Slavíčková 7300 eva.slavickova@upol.cz CMTF Aleš Pop 2957 ales.pop@upol.cz LF Jakub Menšík 1810 jakub.mensik@upol.cz FF Ing. Adéla Mayerová Ing. Ivana Weberová Ing. Pavel Brázda 4055 adela.mayerova@upol.cz PřF 1793 ivana.weberova@upol.cz PdF 6040 pavel.brazda@upol.cz FTK Mgr. Petr Šuta 7553 petr.suta@upol.cz PF Maroš Gemzický 2813 maros.gemzicky@upol.cz FZV

cz FF Ing. Adéla Mayerová Ing. Ivana Weberová Ing. Pavel Brázda 4055 adela.mayerova@upol.cz PřF 1793 ivana.weberova@upol.
