1 Připojení k bezdrátové síti OAHS powered by CompHelp ( (verze 1.3) Obsah: 1. Bezdrátové sítě v OAHS Obecné požadavky Síť OAHS-free Síť OAHS Návod na připojení ve Windows XP Předpoklady Nastavení Návod na připojení Windows Vista Předpoklady Nastavení Návod na připojení Windows Předpoklady Nastavení Linux MAC OS Nemůžete se připojit? Čtěte... 24

2 1. Bezdrátové sítě v OAHS V Obchodní akademii jsou k dispozici pro potřeby studentů a učitelů vybudovány dvě bezdrátové sítě s různým způsobem připojení. Každá z nich poskytuje plnohodnotné připojení ke školní síti pro zařízení kompatibilní s normou b/g. Aby byl návod dostatečně univerzální využívá v maximální možné míře prostředky jednotlivých operačních systémů, které jsou ve většině případů dostačující. Pokud používáte program třetí strany (výrobce notebooku, výrobce karty ) pak prosím konzultujte připojení s manuálem tohoto programu, nebo tento program přestaňte používat a využívejte prostředky vašeho operačního systému. 2. Obecné požadavky Předpoklady k připojení: - zařízení s bezdrátová síťová karta (WiFi karta) b/g, ovladače v aktuální verzi - zapnutý vypínač bezdrátových zařízení (u některých modelů notebooků) - být v dosahu signálu - konfigurace sítě pomocí DHCP 3. Síť OAHS-free Síť OAHS-free byla pro nezájem zrušena. 4. Síť OAHS ESSID: OAHS Kanál: 6 Zabezpečení: WPA (TKIP) Ověření uživatele: RADIUS server (Protokol PEAP, ověření EAP-MSCHAP v2) Připojení k této síti vyžaduje pokročilé nastavení v zařízení, které se k síti připojuje Návod na připojení ve Windows XP Předpoklady Předpoklady k připojení: - minimálně Windows XP SP2 - konfigurace bezdrátové sítě pomocí systému Windows (pokud používáte program dodavatele Vašeho notebooku nebo jiný, nastavte připojení podle manuálu, který jste k programu dostali) - přítomnost v dosahu signálu, kterou ověříte tak, že v systémové liště, vedle hodin (vpravo dole) se zobrazí bublinová informace o sítích v dosahu a jednou ze sítí bude i síť OAHS obrázky i. a ii. - konfigurace sítě pomocí DHCP 2

3 Obrázek i. Informace o nalezení bezdrátových sítí Obrázek ii. Takto to vypadá, když Váš počítač našel síť OAHS Nastavení Pokud je vše v pořádku a Váš notebook detekuje školní bezdrátové sítě, vyberte síť OAHS podle obrázku ii. a klepněte na tlačítko Připojit. Tím se sice detekuje nastavení šifrovacího mechanismu, ale ostatní položky jsou stále nastaveny na základní hodnoty, které je třeba změnit. Využijte odkazu Změnit upřesňující nastavení v levé liště okna. Zobrazí se Vám okno, ve kterém je potřeba zkontrolovat nastavení TCP/IP (získání adresy IP z DHCP) na kartě Obecné a na kartě Bezdrátové sítě zbytek nastavení bezdrátové sítě. 3

4 Obrázek iii. Kontrola nastavení TCP/IP Na kartě Obecné, vyberte uprostřed položku Protokol sítě Internet (TCP/IP) a klepněte na tlačítko Vlastnosti. Zobrazí se vám okno z obrázku iii. vpravo, které nastavte stejně, jako na tomto obrázku. Zaškrtnete volby Získat adresu IP ze serveru DHCP automaticky a Získat adresu serveru DNS automaticky. Klepněte na OK a vraťte se zpět na okno, které je na obrázku iii. vlevo. Klepněte na kartu Bezdrátové sítě, kde dokončíte nastavení. Obrázek iv. Základní okno nastavení parametrů bezdrátové sítě V něm vyberte síť OAHS a klepněte na tlačítko Vlastnosti. Zobrazí se další okno. 4

5 Obrázek v. Parametry sítě OAHS Na kartě Přidružení je nezbytné mít zaškrtnutou položku Připojit, i když tato síť nevysílá a v roletkách uprostřed mít nastaveno Ověření v sítí: WPA a Šifrování dat: TKIP. Toto nastavení by již mělo být provedeno automaticky, ale pro jistotu jej zkontrolujte. Na kartě Připojení zaškrtněte volbu Připojit pokud je síť v dosahu. Přejděte na kartu Ověřování a postupujte dál v návodu. 5

6 Obrázek vi. Karta Ověřování a vlastnosti protokolu Protecte EAP Na kartě Ověřování vyberte Typ protokolu EAP Protokol PEAP (Protecte PEAP) a odškrtněte obě volby které jsou pod touto roletkou. Pak klepněte na tlačítko Vlastnosti. Zobrazí se Vám okno které je na obrázku vi. vpravo. V něm zrušte volbu Ověřit certifikát serveru a ve spodní části dialogu Vyberte metodu ověření: Zabezpečené heslo (EAP-MsCHAPv2). Tlačítkem Konfigurovat vyvolejte okno vlastností protokolu EAP-MsCHAPv2, kde zrušte volbu automatického použití přihlašovacího jména (vše viz obrázek vi.). Poté se potvrzováním tlačítky OK vraťte až ke kartě Bezdrátové sítě (obrázek iv.), kde pomocí tlačítka Zobrazit bezdrátové sítě ověříte zda je síť v dosahu a připojte se k ní. (viz Obrázek ii.). Během připojování na Vás v systémové oblasti vyskočí bublina, Klepnutím zde vyberte certifikát a další pověření pro připojení k síti.oahs. Neváhejte a klepněte na ní. Zobrazí se dialog Zadejte pověření do kterého zadáte své přihlašovací údaje, kterými se přihlašujete do sítě. Tedy Uživatelské jméno, Heslo a jako přihlašovací doménu napíšete OAKHS (viz obrázek vii.) a klepněte na tlačítko OK. 6

7 Obrázek vii. Vyplnění přihlašovacích údajů. Tato nastavení a přihlašovací údaje se uloží do vašeho počítače a příště, když budete v dosahu bezdrátové sítě se zapnutým bezdrátovým adaptérem se Vaše zařízení automaticky připojí. Toto se děje automaticky a není možné tomu zabránit. Pokud nechcete mít přihlašovací údaje trvale uloženy, ať už z bezpečnostních důvodů nebo proto, že počítač používá více lidí, musíte údaje vymazat z registrů. Při práci s registry mějte na paměti, že jejich úpravou můžete nenávratně zničit důležité údaje pro chod Vašeho operačního systému a tím nenávratně přijít o funkční zařízení a data! Postupujte proto prosím s maximální opatrností! Veškeré změny děláte na vlastní riziko! Pokud jste si těchto rizik vědomi postupujte následujícím způsobem: - Klikněte na Start a zvolte Spustit... - Do okénka Otevřít: napište regedit a klikněte na OK - Vyhledejte klíč HKEY_CURRENT_USER\Software\Microsoft\EAPOL\UserEapInfo a klikněte na něj pravým tlačítkem myši - V menu Úpravy klikněte na Odstranit - Kliknutím na Ano potvrďte odstranění klíče - Ukončete Editor registru 7

8 Obrázek viii. Editace registrů 4.2. Návod na připojení Windows Vista Předpoklady Předpoklady k připojení: - konfigurace bezdrátové sítě pomocí systému Windows (pokud používáte program dodavatele Vašeho notebooku nebo jiný, nastavte připojení podle manuálu, který jste k programu dostali) - přítomnost v dosahu signálu (viz obrázek xi.) Nastavení Klepněte na nabídku Start a v případě: - nabídky start ve stylu VISTA nabídky vyberte položku Připojit (viz obrázek ix.) - klasické nabídky start vyberte Nastavení a Síťová připojení a v nově otevřeném okně klikněte na liště na tlačítko Připojit (viz obrázek x.) Poté se otevře okno se sítěmi, ke kterým se můžete připojit. Mezi nimi by měla být síť OAHS, pokud tak není, nejste v dosahu signálu, nebo nemáte zapnutý bezdrátový adaptér. 8

9 Obrázek ix. nabídka start ve stylu VISTA Obrázek x. klasická nabídka start Obrázek xi. Byly nalezeny školní bezdrátové sítě 9

10 V okně, kde jste zkontrolovali dostupnost sítě OAHS, klepněte na volbu Nastavit připojení nebo síť. V dalším okně vyberte možnost Ručně se připojit k bezdrátové síti a klepněte na tlačítko Další. Obrázek xii. Možnosti připojení V následujícím okně vyplňte nastavení sítě přesně podle obrázku xiii. a klepněte na tlačítko další. Obrázek xiii. Parametry nastavení sítě Další část průvodce (obrázek xiv.) Vám umožní Změnit nastavení připojení klepněte na tuto volbu. 10

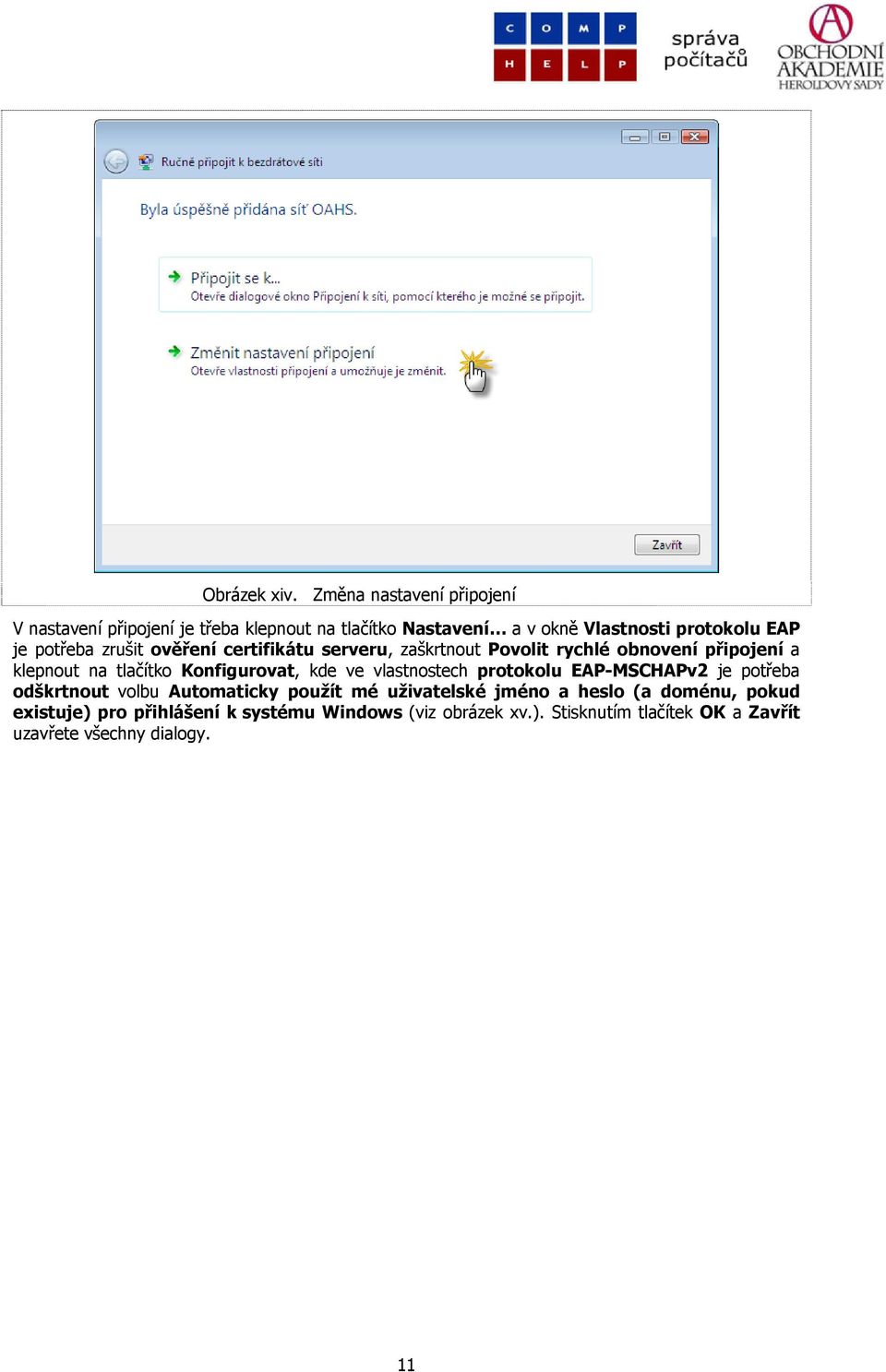

11 Obrázek xiv. Změna nastavení připojení V nastavení připojení je třeba klepnout na tlačítko Nastavení a v okně Vlastnosti protokolu EAP je potřeba zrušit ověření certifikátu serveru, zaškrtnout Povolit rychlé obnovení připojení a klepnout na tlačítko Konfigurovat, kde ve vlastnostech protokolu EAP-MSCHAPv2 je potřeba odškrtnout volbu Automaticky použít mé uživatelské jméno a heslo (a doménu, pokud existuje) pro přihlášení k systému Windows (viz obrázek xv.). Stisknutím tlačítek OK a Zavřít uzavřete všechny dialogy. 11

12 Obrázek xv. Detailní nastavení připojení Po uzavření všech dialogů se v systémové liště (vpravo vedle hodin) zobrazí informace, že Pro připojení k síti OAHS jsou vyžadovány další informace. Klepněte na tuto bublinu (obrázek xvi. nahoře). Zobrazí se Vám okno ve kterém zadáte přihlašovací údaje, které zadáváte pro přihlášení do sítě OAHS (obrázek xvi. dole). 12

13 Obrázek xvi. Informace v systémové liště a zadávání přihlašovacích údajů Dále se vás systém zeptá na umístění počítače v síti, kde vyberte položku Práce. Obrázek xvii. Vyberte umístění počítače v sítí 13

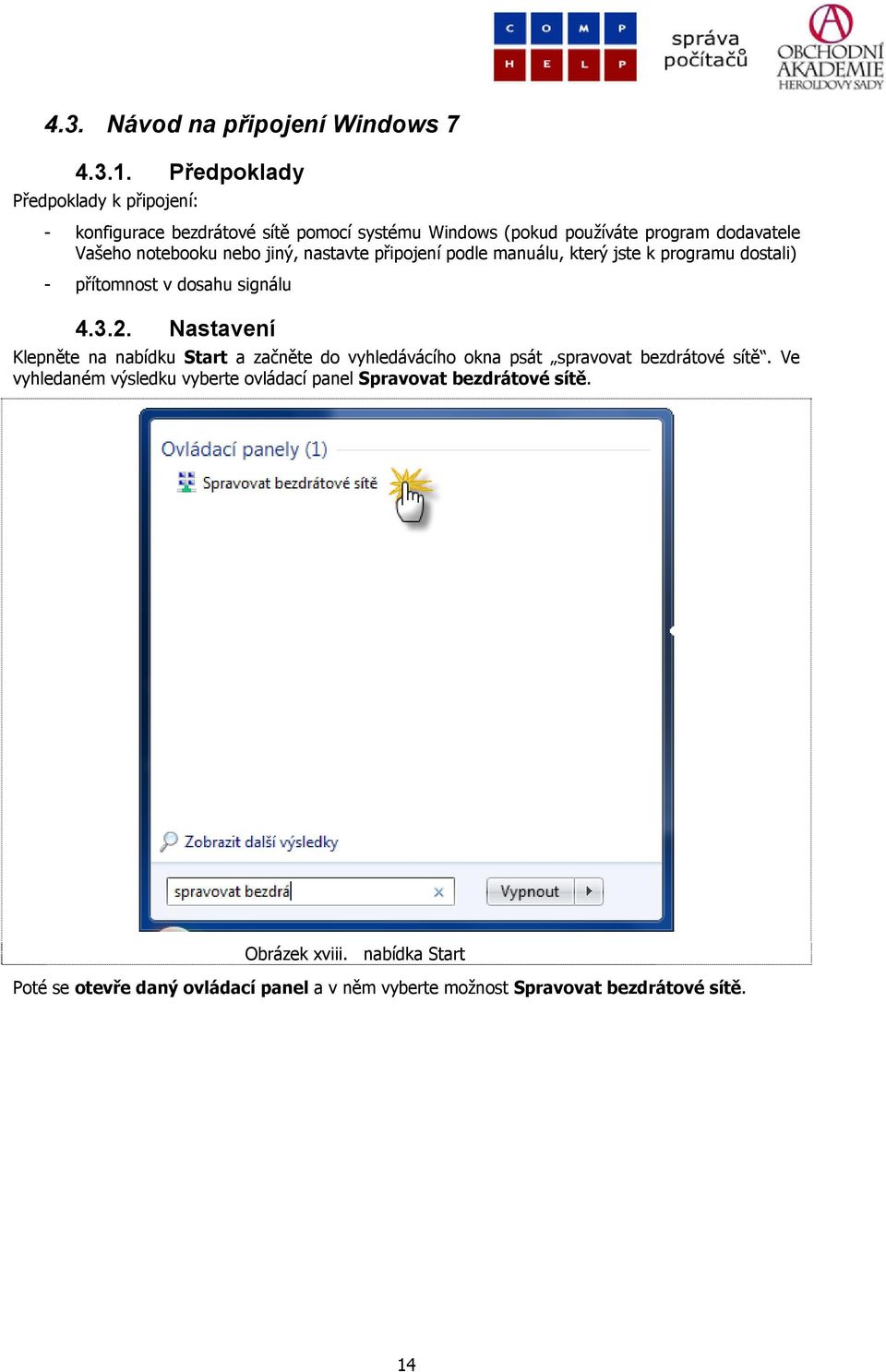

14 4.3. Návod na připojení Windows Předpoklady Předpoklady k připojení: - konfigurace bezdrátové sítě pomocí systému Windows (pokud používáte program dodavatele Vašeho notebooku nebo jiný, nastavte připojení podle manuálu, který jste k programu dostali) - přítomnost v dosahu signálu Nastavení Klepněte na nabídku Start a začněte do vyhledávácího okna psát spravovat bezdrátové sítě. Ve vyhledaném výsledku vyberte ovládací panel Spravovat bezdrátové sítě. Obrázek xviii. nabídka Start Poté se otevře daný ovládací panel a v něm vyberte možnost Spravovat bezdrátové sítě. 14

15 Obrázek xix. Ovládací panel Otevře se další okno ve kterém se zobrazí Vaše bezdrátové sítě. Klepněte na tlačítko Přidat. 15

16 Obrázek xx. Seznam bezdrátových sítí. V následujícím okně vyberte možnost Ručně vytvořit sítový profil. 16

17 Obrázek xxi. Ruční vytvoření síťového profilu V dalším okně nastavte parametry sítě přesně podle následujícího obrázku. 17

18 Obrázek xxii. Parametry připojení. Po kliknutí na tlačítko Další Vám systém Windows zahlásí, že byla úspěšně přidána síť OAHS a nabídne možnost Změnit nastavení připojení. Vyberte ji. 18

19 Obrázek xxiii. Dokončení nastavení sítě a možnost změny nastavení. V okně, které se otevře na kartě Zabezpečení klepněte na tlačítko Nastavení. O tomto okně budeme později v návodu ještě psát, proto jej zatím nezavírejte. 19

20 Obrázek xxiv. Vlastnosti bezdrátové sítě Zobrazí se okno ve kterém odškrtněte volbu Ověřit certifikát serveru a dále klikněte na tlačítko Konfigurovat. 20

21 Obrázek xxv. Okno vlastností protokolu PEAP Otevře se okno, ve kterém nesmí být zaškrtnuta volba Automaticky použít mé uživatelské jméno a heslo. Poté klepněte na tlačítko OK a v okně podle obrázku xxv. také OK. Zbylá okna nechte zatím otevřená. Obrázek xxvi. Vlastnosti MSCHAPv2 Vraťte se na okno podle obrázku xxiv, ve kterém vyberete klikněte na tlačítko Upřesnit nastavení. V nově otevřeném okně zaškrtněte volbu Zadejte režim ověřování a v roletce pod ním vyberte možnost Ověření uživatele. 21

22 Obrázek xxvii. Upřesnění nastavení 802.1X Dále postupným kliknutím na tlačítka OK, všechna okna zavřete. Systém se bude připojovat k bezdrátové síti OAHS a vpravo dole na monitoru vyskočí bublina s nápisem Pro připojení k síti OAHS jsou vyžadovány další informace. Klepněte na ni. Obrázek xxviii. Bublina s požadavkem na další informace Zobrazí se okno do kterého zadáte vaše uživatelské jméno a heslo kterým se přihlašujete k počítači ve škole. 22

23 Obrázek xxix. Okno pro zadání přihlašovacích údajů. Poté se systém Windows 7 připojí k bezdrátové síti OAHS Linux Pro připojení k síti konzultujte manuálové stránky Xsupplicant nebo WPA Supplicant, případně dokumentaci k Vaší distribuci MAC OS V horní liště klepněte na ikonu bezdrátového připojení a vyberte síť OAHS. Zobrazí se okno, ve kterém zadáte přihlašovací údaje, které zadáváte pro přihlášení do sítě OAHS. Poté se zobrazí další, ve kterém potvrdíte certifikát server.oahs a zaškrtnete volbu Always trust server.oakhs a klepněte na Continue. 23
