1 Nastavení L2TP VPN ve Windows Pro nastavení L2TP VPN je potřeba provést dva kroky import certifikátů a vlastní konfiguraci VPN připojení. Jedním z certifikátů, které budeme potřebovat, je certifikát certifikační autority (CA), která vydala certifikáty pro VPN server i pro Vašeho VPN klienta. Tento certifikát si stáhněte z adresy pro naši potřebu použijte formát PKCS #7. Druhým certifikátem je certifikát pro Vašeho VPN klienta, který získáte na adrese Konfiguraci VPN připojení provedene pomocí standardního průvodce proti serveru vpn.cd.cz s protokolem Ipsec/L2TP. 1. Import certifikátů Certifikáty musíme naimportotvat nikoliv pod účet uživatele, ale pod účet počítače. Proto použijeme pro import Microsoft Management Console (MMC) Spuštění a nastavení MMC Ve Windows XP klikněte na Start/Spustit, v zobrazeném okně napište MMC a klikněte na OK. V pozdějších Windows klikněte vlevo dole na symbol Windows, do spodní řádky vepiště MMC a stiskněte klávesu Enter.

2 Pro přidání snap-inu pro správu certifikátů zvolte z menu Soubor položku Přidat nebo odebrat modul snap-in...

3 Z nově otevřeného okna zvolte snap-in Certifikáty, klikněte na Přidat, dále vyberte Účet počítače a potvďte kliknutím na Další.

4 Zde ponechte Místní počítač... a klikněte na Dokončit tím je snap-in pro správu certifikátů přidán. Poté ukončete výběr snap-inů kliknutím na tlačítko OK.

5 1.2. Import VPN certifikátu Nyní klikněte pravým tlačítkem myši v sekci Osobní na Certifikáty, z kontextového menu vyberte Všechny úkoly a dále Importovat... otevře se úvodní stránka průvodce pro import certifikátu. Zde jen klikněte na tlačítko Další.

6 Klikněte na Procházet.. otevře se okno pro výběr souboru s certifikátem. Ve filtru dole zvolte soubory typu *.pfx, vyberte certifikát (zde certifikát pro přihlášení jménem a heslem z domény CDTEL) a volbu potvrďte kliknutím na Otevřít. Po výběru souboru potvrďte volbu kliknutím na Další.

7 Jako heslo, kterým je certifikát chráněn, vyplňte aaa (bez uvozovek). Volbu zahrnutí rozšířených vlastností ponechte zaškrtnutou a klikněte na Další.

8 Ponechte umístění certifikátu do úložiště Osobní a klikněte na Další.

9 Pokud se import certifikátu podařil, měli byste vidět nový certifikát v úložišti osobních certifikátů místního počítače.

10 1.3. Import certifikátu certifikační autority V sekci Důvěryhodných kořenových certifikačních autorit klikněte pravým tlačítkem na Certifikáty, z menu pak vyberte Všechny úkoly a Importovat...

11 Klikněte na Procházet.. otevře se okno pro výběr souboru s certifikátem. Ve filtru dole zvolte soubory typu *.p7b, vyberte stažený certifikát CA a volbu potvrďte kliknutím na Otevřít. Po výběru souboru potvrďte volbu kliknutím na Další.

12 Zde ponechte umístění certifikátu CA a klikněte na Další.

13 Pokud se import certifikátu CA podařil, měli byste jej vidět v úložišti důvěrychodných certifikačních autorit.

14 2. Konfigurace VPN 2.1. Konfigurace VPN na Windows 7 Otevřete Windows/Ovládácí panely/síť a Internet/Centrum síťových a připojení a sdílení. Dále klikněte na Nastavit nové připojení nebo síť/připojit k firemní síti.

15 Zvolte vytvoření nového připojení a klikněte na Další.

16 Klikněte na Použít moje připojení k Internetu. Tato volba předpokládá, že ve chvíli, kdy budete spouštět nakonfigurované VPN připojení, již bude Váš počítač nějakým způsobem připojen k internetu (kabelem, přes WIFI nebo modem).

17 Do pole Internetová adresa vyplňte adresu serveru: vpn.cd.cz Název cíle je popis, pod kterým uvidíte VPN připojení v seznamu. Pokud předpokládáte využívání tohoto VPN připojení pod více uživatelskýmí účty Vašeho počítače, zaškrněte Umožnit ostatním používate toto připojení.

18 Zde ponechte vše prázdné a nezaškrtnuté a klikněte na tlačíko Vytvořit.

19 Nové připojení uvidíte přes ikonu Síť v pravé dolní části počítače. Pro zrychlení připojování ještě klikněte pravým tlačítkem na nově nadefinovaném připojení Intranet a zkontextového menu vyberte Vlastnosti. Otevře se okno, kde na kartě Zabezpečení vyberte v poli Typ sítě VPN Protokol L2TP/Ipsec a volbu potvrďte kliknutím na OK.

20 2.2. Konfigurace VPN na Windows XP Otevřete Start/Nastavení/Ovládácí panely/síťová připojení. Dále klikněte na Průvodce vytvořením připojení a po jeho spuštění na tlačítko Další.

21 Zvolte Připojit k firemní síti a klikněte na Další.

22 Zvolte Připojení k virtuální privátní síti a klikněte na Další.

23 Pojmenujte své připojení (zde použit název Intranet) a klikněte na Další.

24 Pokud budete přistupovat do VPN přes vždy přes modem, můžete zvolit Automaticky vytočit toto počáteční připojení a z rozbalovacího menu vybrat požadované připojení, které se má vytočit před každým připojováním do VPN. V ostatních případech zvolte Nevytáčet počáteční připojení. Volbu potvrďte kliknutím na Další.

25 Vyplňte jméno serveru vpn.cd.cz a klikněte na Další.

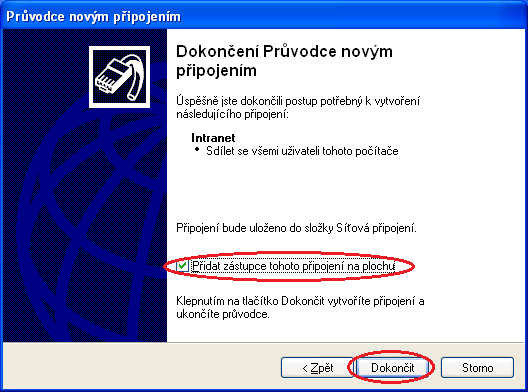

26 Pokud chcete přidat zástupce pro připojení na plochu, zaškrtněte příslušnou volbu a klikněte na Dokončit.

27 Jako poslední konfigurační krok otevřete Start/Nastavení/Ovládácí panely/síťová připojení, klikněte pravým tlačítkem myši na nově vytvořené připojení a z kontextového menu vyberte Vlastnosti. V okně s vlastnostmi VPN připojení vyberte záložku Sítě, jako typ serveru zvolte L2TP IPSec VPN a potvrďte kliknutím na OK. Nyní můžete spustit VPN poklepáním na příslušnou ikonu.
