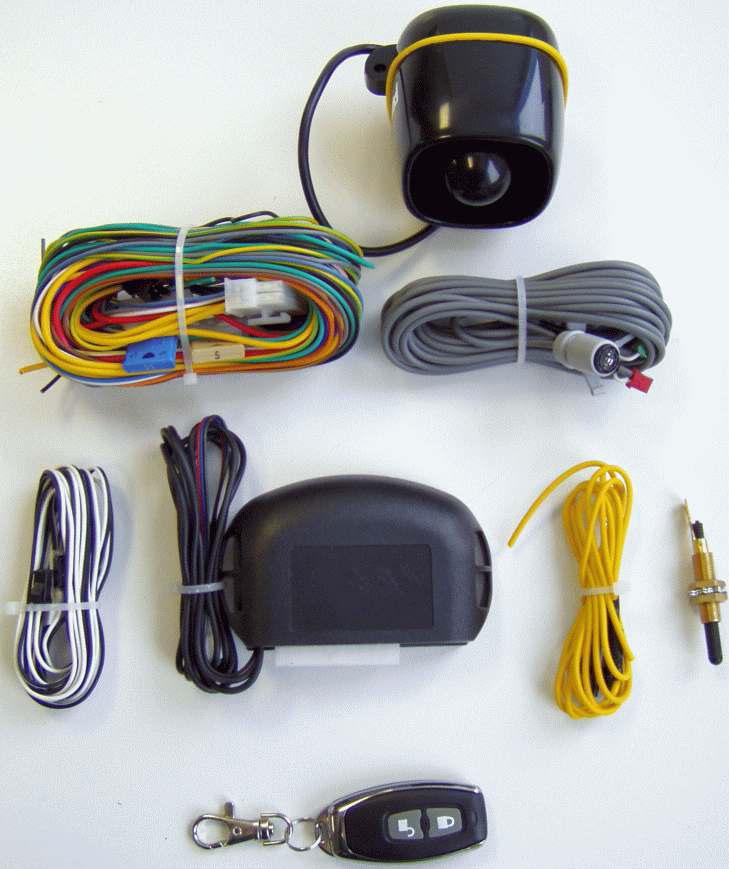

1 DS400 CAN DS400 CAN U DS400 CAN U DO CANBUS modulárny autoalarm Užívateľský manuál CANBUS modulární autoalarm Uživatelský manuál CANBUS CAR SECURITY ALARM User s manual Ver.1.05

2 Vlastnosti CANBUS alarmu Stav systému je ukladaný v pamäti aj pri výpadku napájania Pamäť poplachu troch udalostí Možnosť aktivácie alarmu bez prídavných senzorov Vstavané ultrazvukové snímače Servisný režim Možnosť núdzového odstavenia alarmu Logika otvárania kufra Signalizácia ak bol alarm v neštandardnom stave Signalizácia otvorených dverí, kufra, kapoty pri aktivácii alarmu Funkcia REAKTIVÁCIE Možnosť funkcie IMOBILIZÉRA Možnosť PROTIÚNOSOVEJ funkcie Možnosť funkcie PANIC Kontrola KOMFORTNÝCH funkcií, automatické doťahovanie okien Ultrazvukový senzor pri verzii DS400 CAN U Ultrazvukový senzor, diaľkový ovládač, osobný vysielač (volitelný) pri verzii DS400 CAN U DO 1. Aktivácia a uzamknutie dverí Funkcie alarmu Stlačte tlačidlo na OEM ovládači svetlá bliknú na potvrdenie aktivácie alarmu. Centrálne zariadenie uzamkne dvere. LED bude svietiť 10 sekúnd, potom bude pomaly blikať. 2. Aktivácia s vypnutím senzorov. Ak nechávate vo vozidle osobu alebo zviera, je možné aktivovať alarm a vyradiť snímanie senzorov. 1. Pred aktiváciou alarmu stlačte a držte servisné tlačidlo (dokiaľ LED nezačne rýchlo blikať). 2. Opustite vozidlo, zatvorte dvere a stlačte tlačidlo na ovládači. 3. Siréna pípne 2x, bliknú svetlá a uzamknú sa dvere centrálnym zariadením. 4. LED bude svietiť 10 sekúnd, potom bude pomaly blikať. 3. Deaktivácia alarmu a odomknutie dverí Stlačte tlačidlo na OEM ovládači svetlá bliknú, centrálne zariadenie odomkne dvere. LED bude blikať pokiaľ nebudú dvere otvorené. Pokiaľ je niektorý vstup (kufor, kapota,..)aktivovaný dokiaľ sa neotvoria dvere vodiča, siréna 3x pípne. Pokiaľ sa neotvoria dvere do 30 sekúnd, alarm sa automaticky reaktivuje. 4. Otvorenie kufra Je možné ovládať otvorenie kufra pomocou tlačidla. Po stlačení tlačidla sa otvorí kufor a vypne stráženie otvorenia kufra, vypnú sa prídavné senzory a ultrazvukové senzory. Na potvrdenie LED bliká. Po zatvorení kufra sa alarm uvedie do plného stráženia všetkých vstupov. Upozornenie! Táto funkcia sa môže líšiť pri rôznych značiek automobilov. 5. Indikácia nízkeho napätia batérie v ovládači Ak batérie v ovládači sú vybité, alarm zabliká svetlami 3x pri deaktivácií. Batérie musíte vymeniť ihneď ako zistíte zmenšený dosah komunikácie. 6. Indikácia nízkeho napätia v PT vysielači (Personal Transmitter protiúnosový vysielač) Po autorizácii imobilizéra (voliteľne) alebo protiúnosového režimu (voliteľné) bude LED rýchlo blikať počas 2 sekúnd. Batérie je treba vymeniť. 7. Ovládanie PT vysielača PT vysielač vysiela informácie každých niekoľko sekúnd pre autorizáciu imobilizéra alebo protiúnosovej funkcie. Pre predĺženie životnosti batérie je možné dočasne vypnúť toto vysielanie (napr. počas víkendu, a pod.). 2

3 Pre vypnutie: Vysielač vypnete stlačením a držaním tlačidla nezhasne. po dobu 3 sekúnd, dokiaľ sa modrá LED nerozsvieti a pomaly Pre zapnutie PT: Vysielač zapnete stlačením tlačidla dokiaľ sa modrá LED pomaly nerozsvieti. Pre zistenie stavu PT vysielača stlačte tlačidlo PT ovládači sa vysiela autorizačný kód., ak LED zabliká PT je aktívne. Kedykoľvek pri stlačení tlačidla na Reaktivácia Po deaktivácií, LED zostáva blikať. Ak sa dvere alebo kufor neotvoria do určitej doby, nastane reaktivácia alarmu t.j. alarm sa sám aktivuje, centrálne zariadenie uzamkne dvere. Ak sa otvoria dvere, alebo kufor odpočítavanie reaktivácie sa preruší a LED zhasne. Upozornenie na otvorenie dverí Ak su otvorené dvere, kufor alebo kapota pri aktivácii alarmu, alarm upozorní pípnutím sirény 3x. Alarm sa aktivuje, ale otvorenú časť nebude ďalej sledovať. Funkcia PANIC V niektorých značkách automobilov (napr. VW, Skoda, Audi) je možné PANIC funkciu použiť. Spustenie PANIC je možné ak je alarm aktivovaný stlačením tlačidla na 2 sekundy. Siréna húka a svetlá blikajú 30 sekúnd. Ukončenie PANIC stlačte tlačidlo krátko. Imobilizer V základnom nastavení je blokovanie motora aktívne len počas doby stráženia. Je možné zvoliť si pasívne blokovanie, ktoré zabezpečí nemožnosť naštartovania 25 sekúnd po vypnutí zapaľovania alebo otvorením dverí s vypnutím zapaľovaním (vždy ak je alarm deaktivovaný). Zapnutie blokovania motora je možné použitím: 1. Stlačením servisného tlačidla na cca 1 sekundu (servis)né tlačidlo by malo byť skryté!). 2. Použitím PT vysielača (pri verzii U DO). Ak je motor blokovaný LED bliká 2x za sekundu. Ak je imobilizér autorizovaný (odblokovaný) LED prestane svietiť a vozidlo je schopné jazdy. Imobilizér nemôže byť zapnutý počas jazdy. Protiúnosová funkcia Alarm DS400 CAN umožnuje použiť protiúnosovú funkciu. Táto funkcia je prevenciou pred ukradnutím vozidla. Ak je táto funkcia zapnutá, bude sa vyžadovať autorizácia vždy pri otvorení vodičových dverí (aj počas jazdy). Bez autorizačného kódu bude motor blokovaný. Ak LED bliká 2x za sekundu systém čaká na autorizačný kód. Proti únosová verzia sa môže autorizovať: 1. Stlačením servisného tlačidla 2x (ktoré je skryté) počas 2 sekúnd. LED bude svietiť počas 2 sekúnd. Vozidlo je pripravené na jazdu. Ak autorizácia neprebehla LED zhasne. 2. Použitím PT vysielača (pri verzii U DO). LED blikne na 2 sekundy ak je prijatý autorizačný kód. Vozidlo je pripravené na jazdu. Ak do 45 sekúnd po zapnutí zapaľovania sa neprijme žiadna autorizačná informácia, motor bude zablokovaný, svetlá začnú blikať, siréna bude húkať, LED bude krátko blikať každé 2 sekundy. Ak je proti únosová funkcia aktivovaná a chcete opustiť vozidlo s naštartovaným motorom, je možné dočasne vradiť aktivovanie proti únosovej procedúry. 1. Nastúpte do vozidla a zatvorte všetky dvere. 2. Naštartujte motor. 3

4 3. Do 10 sekúnd od naštartovania otvorte niektoré dvere a stlačte 2x servisné tlačidlo. LED začne blikať. 4. Vystúpte z vozidla a zatvorte dvere, proti únosová funkcia je dočasne vyradená do otvorenia dverí. Ak nastúpite do vozidla bude opäť vyžadovaná autorizácia. Servisný režim V prípade ak nechávate vozidlo v servise je možné alarm uviesť do servisného režimu. V tom prípade sa vozidlo nechráni a je možné kedykoľvek štartovať. Postup pre voľbu servisného režimu: 1. Zapnite zapaľovanie 2. Stlačte servisné tlačidlo 7x (do 10 sekúnd). LED blikne pre potvrdenie, servisný režim je zapnutý. (ak je aktivovaný proti únosový režim musí prebehnúť autorizácia). V servisnom režime je každý príkaz aktivácie (tlačidlom ) potvrdený len zamknutím CZ a 3x pípnutím sirény. Postup pre opustenie servisného režimu: 1. Zapnite zapaľovanie. 2. Stlačte servisné tlačidlo 7x (do 10 sekúnd). LED blikne pre potvrdenie, servisný režim je ukončený. Núdzové odstavenie alarmu Je možné núdzovo odstaviť alarm v prípade ak ovládač nefunguje alebo sa stratil. Postup núdzového odstavenia s vlastným PIN kódom: 1. Otvorte dvere s kľúčom (spustí sa poplach). 2. Zapnite zapaľovanie. 3. Stačte a držte servisné tlačidlo dokiaľ LED nezačne blikať rýchlo. 4. Pustite tlačidlo. 5. Pokiaľ LED svieti, stlačte servisné tlačidlo toľko krát aké je prvé číslo Vášho PIN kódu. Každé stlačenie je potvrdené bliknutím LED. 6. Opakujte postup od bodu 5 pre ďalšie 3 čísla Vášho PIN kódu. Po správnom zadaní systém sa deaktivuje a prejde do servisného režimu. Upozornenie! Systém povoľuje len 3 pokusy o zadanie PIN kódu. Postup núdzového odstavenia s PIN kódom 1111 (ak ešte nebol zmenený továrenský kód): 1. Zapnite zapaľovanie. 2. Stlačte servisné tlačidlo 7x ( do 10 sekúnd). Nastavenie PIN kódu Továrenský PIN kód je nastavený na hodnotu Programovanie vlastného PIN kódu je možné nasledujúcim postupom: 1. Uveďte alarm do servisného režimu (pozri str.8) 2. Zapnite zapaľovanie. 3. Stlačte a držte servisné tlačidlo pokiaľ sa LED nerozbliká. 4. Pustite tlačidlo - LED zhasne. 5. Počkajte kým sa LED nerozsvieti. 6. Stlačte tlačidlo toľko krát, aké je prvé číslo PIN kódu (továrenské nastavenie 1111). LED blikne pri každom stlačení tlačidla. Ak nie je servisné tlačidlo stlačené 5 sekúnd procedúra vloženia PIN kódu sa preruší. počkajte kým LED nezačne zasa svietiť po 3 sekundách a opakujte postup od bodu 5 pre prvé číslo PIN kódu. 7. Opakujte postup od bodu 5 pre ďalšie čísla PIN kódu. Ak je PIN kód zadaný správne, siréna pípne 3x. 8. Ak LED svieti, zadajte Vaše čísla PIN kódu postupom z bodu 5. a Po zadaní nového kódu, systém ho potvrdí blikaním LED. Počet bliknutí zodpovedá jednotlivým číslam PIN kódu. Siréna pípne pri zmene poradia čísla (1. číslo => píp 2. číslo => píp ) sekundy po zobrazení posledného čísla siréna pípne 3x a ukončí sa programovacia procedúra a servisný režim. 4

5 Nastavenie konfigurácie Pre výstup z programovacieho režimu 1. zapnite zapaľovanie. 2. stlačte a podržte servisné tlačidlo 3 sekundy. 1. Vstup do programovacieho režimu 1. Rýchlo zapnite a vypnite zapaľovanie 2x. (ak je zapnutá proti únosová funkcia musí sa autorizovať) 2. LED rýchlo bliká počas 5 sekúnd. 3. Pokiaľ LED bliká, stlačte 5x servisné tlačidlo. 4. LED zhasne a 1x blikne. Alebo 1. Zapnite a vypnite zapaľovanie a 2x stlačte servisné tlačidlo (ak je zapnutá proti únosová funkcia musí sa autorizovať) 2. LED rýchlo bliká počas 5 sekúnd. 3. Pokiaľ LED bliká, stlačte 5x servisné tlačidlo. 4. LED zhasne a 1x blikne. Teraz ste v konfiguračnom móde, a je nastavený prvý parameter. 2. Zadávanie parametrov v programovacom režime Zapnutím/vypnutím zapaľovania sa volí ďalší konfiguračný parameter. Viď. príklad Str Vybraný parameter je indikovaný počtom bliknutí LED po vypnutí zapaľovania. 2. Po zvolení parametra (zapaľovanie je vypnuté), krátko stlačte servisné tlačidlo úroveň parametra sa zvýši. 3. Smer zmeny úrovne parametra je možné nastaviť pri vypnutom zapaľovaní a dlhom stlačení (3 sekundy) servisného tlačidla zo zvyšovania na znižovanie a naopak. 4. Zmena konfiguračného parametra je potvrdená jedným (pri znížení) alebo dvomi (pri zvýšení) bliknutiami LED. 5. LED nebliká ak parameter dosiahne limitnú hodnotu. 6. Pre ďalší parameter zapnite/vypnite zapaľovanie. 7. Pre výstup z programovacieho módu zapnite zapaľovanie a dlho podržte servisné tlačidlo. Siréna potvrdí výstup z konfiguračného módu. Konfiguračný parameter 1 - Výber vozidla Prednastavená hodnota: 3 Podľa typu vozidla sa vyberie hodnota z tabuľky na str.32 (stĺpec Hodnota). Stlačením tlačidla sa zvyšuje hodnota parametra o 1. Prípadne dlhým podržaním tlačidla sa zmení smer na odčítanie, v tom prípade sa hodnota znižuje o 1. Teda ak je požadovaný parameter 13, musíme stlačiť tlačidlo 10x (prednastavená hodnota je 3). V prípade ak neviete predchádzajúcu hodnotu parametra, móžete: a) zmeniť smer na odčítanie a stláčať tlačidlo dokiaľ prestane dióda po stlačení blikať nachádzate sa na pozícii 1. Následne zmeniť smer na pričítanie a potrebnú hodnotu navoliť stáčaním tlačidla. b) nastaviť alarm na prednastavené hodnoty podľa popisu na str.8. Konfiguračný parameter 2 - Nastavenie citlivosti ultrazvukových senzorov (pre verziu U a U DO) Počet úrovní: 10 Prednastavená hodnota: 5 Pri nastavovaní úrovne citlivosti je ultrazvukový senzor testovaný a signál o pohybe spúšta sirénu. Je teda možné už pri nastavovaní zistiť potrebnú citlivosť a dosah ultrazvukových senzorov. 5

6 Konfiguračný parameter 3 Nastavenie protiúnosovej funkcie Počet úrovní: 2 Prednastavená hodnota:1 1. Protiúnosová funkcia vypnutá. 2. Protiúnosová funkcia zapnutá, spustenie na každé otvorenie vodičových dverí. Konfiguračný parameter 4 - Typ imobilizéra Počet úrovní : 3 Prednastavená hodnota:1 1. Blokovanie motora vypnuté. 2. Blokovanie motora zapnuté, bez časového limitu. 3. Blokovanie motora zapnuté, s časovým limitom. Autorizácia musí prebehnúť do 30 sekúnd od otvorenia dverí, v opačnom prípade sa spustí alarm. Konfiguračný parameter 5 vypnutie alarmu len ovládačom alarmu (pre verziu U DO) Počet úrovní:2 Prednastavená hodnota:1 1. Vypnutie len ovládačom alarmu vypnuté. 2. Vypnutie len ovládačom alarmu zapnuté. Konfiguračný parameter 6 - Nastavenie centrálneho zamykania/ trvania impulzov. Počet úrovní: 31 Prednastavená hodnota:1 Úroveň Zamknutie trvanie impulzu Odomknutie trvanie impulzu 1. 1 sec. 1 sec sekundy 3 sekundy 3. 2 sekundy 1 sec. (pre VW 2 sekundy) 4. 3 sekundy 1 sec. (pre VW 3 sekundy) 5. 4 sekundy 1 sec. (pre VW 4 sekundy) 6. 5 sekúnd 1 sec. (pre VW 5 sekúnd) 7. 6 sekúnd 1 sec. (pre VW 6 sekúnd) 8. 7 sekúnd 1 sec. (pre VW 7 sekúnd) 9. 8 sekúnd 1 sec. (pre VW 8 sekúnd) sekúnd 1 sec. (pre VW 9 sekúnd) sekúnd 1 sec. (pre VW 10 sekúnd) sekúnd 1 sec. (pre VW 11 sekúnd) sekúnd 1 sec. (pre VW 12 sekúnd) sekúnd 1 sec. (pre VW 13 sekúnd) sekúnd 1 sec. (pre VW 14 sekúnd) sekúnd 1 sec. (pre VW 15 sekúnd) sekúnd 1 sec. (pre VW 16 sekúnd) sekúnd 1 sec. (pre VW 17 sekúnd) sekúnd 1 sec. (pre VW 18 sekúnd) sekúnd 1 sec. (pre VW 19 sekúnd) sekúnd 1 sec. (pre VW 20 sekúnd) sekúnd 1 sec. (pre VW 21 sekúnd) sekúnd 1 sec. (pre VW 22 sekúnd) sekúnd 1 sec. (pre VW 23 sekúnd) sekúnd 1 sec. (pre VW 24 sekúnd) sekúnd 1 sec. (pre VW 25 sekúnd) sekúnd 1 sec. (pre VW 26 sekúnd) sekúnd 1 sec. (pre VW 27 sekúnd) sekúnd 1 sec. (pre VW 28 sekúnd) sekúnd 1 sec. (pre VW 29 sekúnd) sekúnd 1 sec. (pre VW 30 sekúnd) 6

7 Konfiguračný parameter 7 - Automatické zamknutie centrálneho zamykania. Počet úrovní: 2 Prednastavená hodnota:1 1. Automatické zamknutie vypnuté. 2. Automatické zamknutie zapnuté. Ak je povolené automatické zamknutie, za 8 sekúnd po zapnutí zapaľovania sa uzamknú dvere. Ak alarm obsahuje ovládač je možné odomykať a zamykať dvere s jeho pomocou. Funkcia funguje za predpokladu, že sú zapojené výstupy CZ alarmu. Konfiguračný parameter 8 - Ovládanie svetiel automobilov Počet úrovní: 2 Prednastavená hodnota:1 Pri oboch režimoch je prítomné kladné napätie (12V do 10 A) na žltých vodičoch. V mnohých vozidlách je priame pripojenie zložité, spôsobené galvanickým oddelením predných a zadných žiaroviek CAN jednotkou. Stav svetiel je prečítaný z CAN zbernice, zapnutie svetiel môže byť uskutočnené cez negatívny impulz na určenom vodiči alebo priamo cez CANBUS zbernicu. 1. Štandardný režim / režim výstražného svetla 2. CANBUS mód (iba niektoré modely Mercedes-Benz, parameter 1 hodnota 9) Pri nastavení parametra na úroveň 1 je na fialovom vodiči uzemňovací impulz pre zopnutie svetiel. Môžu sa zapojiť žlté vodiče pre štandardný mód alebo fialový vodiče pre ovládanie výstražných svetiel (cez tlačidlo výstr. svetiel) Ak je nastavená úroveň 2, svetlá sa zapínajú pomocou CAN zbernice priamo. Nie je potrebné pripájať žltý, ani fialový vodič. Konfiguračný parameter 9 - Potvrdzovanie aktivácie / deaktivácie sirénou Počet úrovní: 4 Prednastavená hodnota:1 Systém stále potvrdzuje aktiváciu / deaktiváciu ak sú prítomné ovládače alarmu (U DO) pomocou svetiel. Môže sa však nastaviť potvrdzovací režim pri originál ovládačoch vozidla (OEM). 1. Potvrdenie svetlami svetiel pri OEM vypnuté / potvrdenie svetlami pri U DO zapnuté / potvrdzovanie zvukové vypnuté. 2. Potvrdenie svetlami pri OEM aj U DO zapnuté / potvrdzovanie zvukové vypnuté. 3. Potvrdenie svetlami pri OEM vypnuté / potvrdenie svetlami pri U DO zapnuté / potvrdzovanie zvukové zapnuté. 4. Potvrdenie svetlami pri OEM aj U DO zapnuté / potvrdzovanie zvukové zapnuté. Konfiguračný parameter 10 spustenie poplachu alarmu originálnou jednotkou vozidla (OEM) Počet úrovní: 2 Prednastavená hodnota:1 Je možné nastaviť spustenie poplachu alarmu od originálnej jednotky vo vozidle. V tom prípade snímače otrasov alebo pohybu pripojené na OEM jednotku sú,,zdieľané,, oboma jednotkami. 1. Spustenie poplachu od OEM jednotky vypnuté. 2. Spustenie poplachu od OEM jednotky zapnuté. Konfiguračný parameter 11 - Pamäť poplachu Ak bol alarm spustení z nasledujúcich príčin: A (neskoršie), B,C (skoršie), potom vstupom na tento parameter, príčinu posledného spustenia (C) môžeme vidieť cez LED. Krátke stlačenie servisného tlačidla ukáže príčiny v poradí ACBAC. Dlhé stlačenie tlačidla (viac ako 3 sekundy) vymaže pamäť poplachu, čo je potvrdené 3x sirénou. Príčina poplachu je indikovaná blikaním LED. 7

8 Počet bliknutí Príčina 1 Dvere (mimo vodičových) 2 Dvere na strane vodiča 3 Kufor 4 Kapota 5 Ultrazvukový senzor 6 Prídavný senzor 7 Zapaľovanie Konfiguračný parameter 12 - Programovanie nového diaľkového ovládača (pre verziu U DO) A. Ak do 5 sekúnd po vstúpení do nastavenia tohto parametra (po 12 bliknutiach LED pred tým ako zostane svietiť) zapnete zapaľovanie je nastavenie tohto parametra preskočené. Naprogramované ovládače a PT vysielač zostávajú zapamätané. Po tejto dobe LED bliká 5 sekúnd. Ak počas týchto 5 sekundách stlačíte 2x servisné tlačidlo, alarm sa nastaví do prednastavené hodnoty. Ak je servisné tlačidlo stlačené, nastavenie zostane bez zmeny. Alarm ukončí konfiguračný režim čo potvrdí bliknutí LED a pípnutím sirény. B. Ak po vstupe do nastavenia parametra (po 12 bliknutiach) nie je zapnuté zapaľovanie do 5 sekúnd, začne sa proces učenia ovládačov resp. PT vysielača. Predchádzajúce naprogramované ovládače/vysielače sa vymažú. 1. Programovanie ovládačov / PT vysielača. 1. LED svieti počas 5 sekúnd. Stlačte tlačidlo na ovládači. LED zhasne. Prvý ovládač je naprogramovaný. 2. LED sa rozsvieti zasa na 5 sekúnd. Stlačte tlačidlo na druhom ovládači. LED zhasne. Druhý ovládač je naprogramovaný. 3. LED sa rozsvieti zasa na 5 sekúnd. Stlačte tlačidlo na PT č.1 vysielači. LED zhasne. Druhý PT č.1 je naprogramovaný. 4. LED sa rozsvieti zasa na 5 sekúnd. Stlačte tlačidlo na PT č.2 vysielači. LED zhasne. Druhý PT č.2 je naprogramovaný. Po týchto úkonoch LED bliká na 5 sekúnd. Ak počas blikania stlačíte servisné tlačidlo 2x nastavia sa predvolené hodnoty alarmu. Ak je servisné tlačidlo stlačené nastavenie zostane bez zmeny. Po tejto dobe sú ovládače / vysielače zapamätané a systém opustí programovací režim. LED 1x blikne, siréna 1x pípne. Poznámka: Ak nechcete naprogramovať ovládač alebo vysielač nestláčajte tlačidlo na ovládači, ale stlačte servisné tlačidlo. Týmto úkonom sa presuniete na ďalší bod programovania. Nastavenie predvolených hodnôt Postup: 1. zapnúť / vypnúť zapaľovanie. 2. 2x stlačiť servisné tlačidlo. 3. LED začne rýchlo blikať. 4. 5x stlačiť servisné tlačidlo. 5. LED 1x blikne. 6. zapnúť / vypnúť zapaľovanie - LED blikne 2x. 7. opakovať bod 6 pokiaľ LED neblikne 12x (je potrebné počkať na oblikanie LED) 8. zapnúť / vypnúť 1x. 9. LED bude blikať rýchlo - stlačiť 2x tlačidlo...siréna 3x pípne... - sú nastavené PREDVOLENÉ hodnoty. 8

9 Príklad Nastavenie parametra č.1 na hodnotu 5. Nastavenie parametra 2 na hodnotu 6. a) alarm je deaktivovaný. b) krátko zapnúť/vypnúť zapaľovanie 2x. c) LED začne rýchlo blikať, počas tejto doby stlačte 5x servisné tlačidlo. d) LED blikne 1x je navolená prvá pozícia programovacieho režimu. e) *pôvodné nastavenie tohto parametra je 3. - stlačením tlačidla, LED 2x blikne...hodnota sa zvýšila na 4. - stlačením tlačidla, LED 2x blikne...hodnota sa zvýšila na 5. f) zapnuť/vypnúť zapaľovanie. g) LED blikne 2x je navolená druhá pozícia prog.režimu. - stlačením tlačidla LED blikne 2x, zvýšila som citlivosť senzorov - siréna bude rýchlym pípaním indikovať ak senzor zachytí pohyb. h) zapnite zapaľovanie, a dlho podržte tlačidlo. i) LED blikne, je ukončený prog. režim. 4. Režim testovania alarmu V tomto režime je možné pretestovať vstupy alarmu, nastavenie modelu vozidla (konfiguračný parameter č.1) ako aj PT vysielač. Použite nasledujúci postup: 1. Deaktivujte alarm 2. Zapnite/vypnite zapaľovanie 2x 3. LED bliká počas 5 sekúnd. 4. Počas blikania zapnite zapaľovanie a krátko stlačte servisné tlačidlo. Teraz bude LED signalizovať aktiváciu ktoréhokoľvek vstupu (napr. otvorenie dverí) bliknutím diódy. Ak LED dióda bliká po ukončení aktivácie vstupu (zatvorenie dverí), znamená to že sa aktivoval ďalší vstup v tú istú dobu. Pri každom vysielaní PT vysielača LED blikne 2x. V tomto režime môže byť zistená úroveň prvého konfiguračného parametra. Stlačte a držte servisné tlačidlo počas 3 sekúnd dokiaľ siréna nepípne. LED počtom blikaní indikuje prvé číslo konfiguračného parametra 1. Po 2 sekundách siréna pípne a LED počtom blikaní indikuje druhé číslo konfiguračného parametra 1. Napr. Úroveň 03: siréna píp => LED neblikne => 2 sekundy čaká => siréna píp => LED blikne 3x. Vypnutím zapaľovania ukončíte testovací režim. 5. Režim zistenia stavu zapaľovania Je možné zistiť stav zapaľovania týmito metódami: 1. Analógovo pripojením oranžového vodiča priamo na vodiče zapaľovania. 2. CANBUS pripojením oranžového vodiča na +12V (detekcia prebehne cez zbernicu) Druhú metódu použite ak nie je možné nájsť vodiče zapaľovania. Dôležité upozornenie! 1. Oranžový vodič (zapaľovanie) nesmie zostať nepripojený 2. Detekcia cez CANBUS nie je zatiaľ možná pre VW Touareg, Porshe Cayenne a Mercedes S-Class W221. 9

10 1.Sivá/modrá vstup kapota (-) 2.Biela/ružová výstup pager ( -250mA) 3.Sivá nepoužitý 4.Modrá nepoužitý 5. Servisné tlačidlo 6. Biela nepoužitý (detekcia kladného napátia) 7.Žltá CANBUS CAN-H 8.Fialová CANBUS CAN-L 9. LED LED 11. Žltá svetlá 12. Žltá svetlá Zapojenie konektorov 13. Červená napájanie +12V (žltá/zelená napájanie pre záložnú sirénu) 14. Čierna kostra 15. Zelená siréna 16. Biela/žltá blokovanie (-250mA) 17. Hnedá/žltá výstup na CZ zamykací (-250mA) 18. Hnedá výstup na CZ odomykací (-250mA) 19.Oranžová zapaľovanie 20. Fialová výstup pre ovládanie svetiel pomocou neg. Impulzu (-250mA) Pohľad na systémový konektor na RJ

11 Vlastnosti CANBUS alarmu stav systému je uložený v paměti i při výpadku napájení paměť poplachu třech událostí možnost aktivace alarmu bez přídavných senzorů vestavěné ultrazvukové snímače servisní režim možnost nouzového odstavení alarmu logika otevírání kufru signalizace pokud byl alarm v nestandardním stavu signalizace otevřených dveří, kufru, kapoty při aktivaci alarmu funkce REAKTIVACE možnost funkce IMOBILIZÉRU možnost PROTIÚNOSOVÉ funkce možnost funkce PANIC kontrola KOMFORTNÍCH funkcí, automatické dotahování oken ultrazvukový senzor u verze DS400 CAN U ultrazvukový senzor, dálkový ovladač, osobní vysílač (volitelný) u verze DS400 CAN U DO 1. Aktivace a uzamknutí dveří Funkce alarmu Stiskněte tlačítko na OEM ovladači světla bliknou pro potvrzení aktivace alarmu. Centrální zařízení uzamkne dveře. LED bude svítit 10 sekund, pak bude pomaly blikat. 2. Aktivace s vypnutím senzorů Necháváte-li ve vozidle osobu anebo zvíře, lze aktivovat alarm a současně vyřadit snímání senzorů. 1. Před aktivací alarmu stiskněte a držte servisní tlačítko (dokud LED nezačne rychle blikat). 2. Opusťte vozidlo, zavřete dveře a stiskněte tlačítko na ovladači. 3. Siréna 2x pípne, bliknou světla a uzamknou se dveře centrálním zařízením. 4. LED bude svítit 10 sekund, pak bude pomaly blikat. 3. Deaktivace alarmu a odemknutí dveří Stiskněte tlačítko na OEM ovladači světla bliknou, centrální zařízení odemkne dveře. LED bude blikat dokud nebudou dveře otevřené. Pokud byl některý vstup (kufr, kapota,...)aktivován před otevřením dveří řidiče, siréna 3x pípne. Pokud nedojde k otevření dveří do 30 sekund, alarm se automaticky reaktivuje. 4. Otevření kufru Lze ovládat otevření kufru pomocí tlačítka. Po stlačení tlačítka se kufr otevře a vypne hlídání otevření kufru, vypnou se přídavné senzory a ultrazvukové senzory. Pro potvrzení LED bliká. Po zavření kufru se alarm uvede do plného hlídání všech vstupů. Upozornění! Tato funkce se může lišit u různých značek automobilů. 5. Indikace nízkého napětí baterie v ovladači Jsou-li baterie v ovladači vybité, alarm zabliká světly 3x při deaktivaci. Baterie musí být ihned vyměněny jakmile zjistíte zmenšený dosah komunikace. 6. Indikace nízkého napětí v PT vysílači (Personal Transmitter protiúnosový vysílač) Po autorizaci imobilizéru (volitelné) anebo protiúnosového režimu (volitelné) bude LED rychle blikat během 2 sekund. Je potřeba vyměnit baterii. 12

12 7. Ovládání PT vysílače PT vysílač vysílá informace každých několik sekund pro autorizaci imobilizéru anebo protiúnosové funkce. Pro prodloužení životnosti baterie lze dočasně vypnout toto vysílání (např. během víkendu a pod.). Pro vypnutí PT: Vysílač vypnete stisknutím a držením tlačítka nezhasne. po dobu 3 sekund, dokud se modrá LED nerozsvítí a pomaly Pro zapnutí PT: Vysílač zapnete stisknutím tlačítka dokud se modrá LED pomaly nerozsvítí. Pro zjištění stavu PT vysílače stiskněte tlačítko. Pokud LED zabliká, PT je aktivní. Kdykoliv při stisku tlačítka na PT ovladači je vysílán autorizační kód. Reaktivace Po deaktivaci zůstává LED blikat. Nejsou-li dveře anebo kufr otevřeny do určité doby, dojde k reaktivaci alarmu tj. alarm se sám aktivuje a centrální zařízení uzamkne dveře. Dojde-li k otevření dveří anebo kufru, odpočítávání reaktivace se přeruší a LED zhasne. Upozornění na otevření dveří Pokud jsou při aktivaci alarmu otevřeny dveře, kufr nebo kapota, alarm na to upozorní pípnutím sirény 3x. Alarm se aktivuje, ale otevřenou část nebude dál hlídat. Funkce PANIC U některých značek automobilů (např. VW, Škoda, Audi) lze funkci PANIC použít. Spuštění PANIC je možné je-li alarm aktivovaný stiskem tlačítka na 2 sekundy. Siréna houká a světla blikají 30 sekund. Pro ukončení PANIC krátce stiskněte tlačítko. Imobilizér V základním nastavení je blokování motoru aktivní pouze během doby hlídání. Lze zvolit pasivní blokování, které zajistí nemožnost nastartování 25 sekund po vypnutí zapalování anebo otevřením dveří s vypnutým zapalováním (vždy pokud je alarm deaktivovaný). Zapnutí blokování motoru lze provést: 1. Stisknutím servisního tlačítka na 1 sekundu (servisní tlačítko by mělo být schované!). 2. Použitím PT vysílače (při verzi U DO). Je-li motor blokovaný, LED bliká 2x za sekundu. Je-li imobilizér autorizovaný (tj. odblokovaný), LED přestane svítit a vozidlo je schopné jízdy. Imobilizér nemůže být zapnutý během jízdy. Protiúnosová funkce Alarm DS400 CAN umožňuje použít protiúnosovou funkci. Tato funkce je prevencí před odcizením vozidla. Je-li tato funkce zapnutá, bude autorizace vyžadována pokaždé, když se otevřou dveře řidiče (i během jízdy). Bez autorizačního kódu bude motor blokovaný. Bliká-li LED 2x za sekundu, systém čeká na autorizační kód. Protiúnosovou funkci lze autorizovat: 1. Stiskem servisního tlačítka (které je schováno) 2x během 2 sekund. LED bude během 2 sekund svítit. Vozidlo je připravené k jízdě. Pokud autorizace neproběhla, LED zhasne. 2. Použitím PT vysílače (platí pro verzi U DO). Byl-li přijatý autorizační kód LED blikne na 2 sekundy. Vozidlo je připravené k jízdě. Pokud do 45 sekund od zapnutí zapalování není přijata žádná autorizační informace, motor bude zablokován, světla začnou blikat a siréna bude houkat. LED bude krátce blikat každé 2 sekundy. 13

13 Pokud je protiúnosová funkce aktivována a chcete opustit vozidlo s nastartovaným motorem, lze dočasně vyřadit aktivování protiúnosové procedury. 1. Nastupte do auta a zavřete všechny dveře. 2. Nastartujte motor. 3. Do 10 sekund od nastartování otevřete libovolné dveře a stiskněte 2x servisní tlačítko. LED začne blikat. 4. Vystupte z auta a zavřete dveře, protiúnosová funkce je dočasně vyřazená do dalšího otevření dveří. Nastoupíte-li do vozidla bude opět požadována autorizace. Servisní režim Necháváte-li auto v servise, lze alarm uvést do servisního režimu. V tom případě vozidlo není chráněné a je možné jej kdykoliv nastartovat. Postup pro nastavení servisního režimu: 1. Zapněte zapalování. 2. Stiskněte servisní tlačítko 7x během 10 sekund. LED blikne pro potvrzení, že servisní režim je zapnutý. (Je-li aktivovaný protiúnosový režim, musí proběhnout autorizace.) V servisním režimu je každý příkaz aktivace (tlačítkem 14 ) potvrzen pouze zamknutím CZ a 3x pípnutím sirény. Postup pro ukončení servisního režimu: 1. Zapněte zapalování. 2. Stiskněte servisní tlačítko 7x během 10 sekund. LED blikne pro potvrzení, že servisní režim je ukončený. Nouzové odstavení alarmu Alarm lze nouzově odstavit v případě, že ovladač nefunguje anebo byl ztracen. Postup nouzového odstavení s vlastním PIN kódem: 1. Otevřete dveře klíčem (spustí se poplach). 2. Zapněte zapalování. 3. Stiskněte a držte servisní tlačítko dokud LED nezačne rychle blikat. 4. Uvolněte tlačítko. 5. Pokud LED svítí, stiskněte servisní tlačítko tolikrát, kolik je první číslo Vašeho PIN kódu. Každé stisknutí je potvrzeno bliknutím LED. 6. Opakujte postup od bodu 5 pro další 3 čísla Vašeho PIN kódu. Po správném zadání je systém deaktivován a přejde do servisního režimu. Upozornění! Systém povoluje pouze 3 pokusy o zadání PIN kódu. Postup nouzového odstavení s PIN kódem 1111 (pokud ještě nebyl změněn tovární kód): 1. Zapněte zapalování. 2. Do 10 sekund stiskněte servisní tlačítko 7x. Nastavení PIN kódu Tovární PIN kód je nastavený na hodnotu Programování vlastního PIN kódu je možné následujícím postupem: 1. Uveďte alarm do servisního režimu. 2. Zapněte zapalování. 3. Stiskněte a držte servisní tlačítko dokud se LED nerozbliká. 4. Uvolněte tlačítko - LED zhasne. 5. Vyčkejte, dokud se LED nerozsvítí. 6. Stiskněte tlačítko tolikrát, kolik je první číslo PIN kódu (tovární nastavení je 1111). LED blikne při každém stisku tlačítka. Pokud není servisní tlačítko stisknuté během 5 sekund, procedura vložení PIN kódu je přerušena. Vyčkejte, dokud LED nezačne opět svítit po 3 sekundách a opakujte postup od bodu 5 pro první číslo PIN kódu. 7. Opakujte postup od bodu 5 pro další čísla PIN kódu. Pokud byl PIN kód zadaný správně, siréna pípne 3x. 8. Pokud LED svítí, zadejte Vaše čísla PIN kódu postupem dle bodu 5. a 6.

14 9. Zadání nového kódu potvrdí systém blikáním LED. Počet bliknutí odpovídá jednotlivým číslům PIN kódu. Siréna pípne při změně pořadí čísla (1.číslo => píp 2.číslo => píp ) sekundy po zobrazení posledního čísla siréna pípne 3x a ukončí se programovací procedura a servisní režim. Nastavení konfigurace Postup pro výstup z programovacího režimu: 1. Zapněte zapalování. 2. Stiskněte a podržte servisní tlačítko 3 sekundy. 1. Vstup do programovacího režimu 1. Rychle zapněte a vypněte zapalování 2x (je-li zapnutá protiúnosová funkce, musí být autorizována). 2. LED rychle bliká 5 sekund. 3. Pokud LED bliká, stiskněte 5x servisní tlačítko. 4. LED zhasne a 1x blikne. Anebo 1. Zapněte a vypněte zapalování a 2x stiskněte servisní tlačítko (je-li zapnutá protiúnosová funkce, musí být autorizována). 2. LED rychle bliká 5 sekund. 3. Pokud LED bliká, stiskněte 5x servisní tlačítko. 4. LED zhasne a 1x blikne. Teď se nacházíte v konfiguračním módu a je nastavený první parametr. 2. Zadávání parametrů v programovacím režimu Zapnutím/vypnutím zapalování se zvolí další konfigurační parametr. 1. Vybraný parametr je indikován počtem bliknutí LED po vypnutí zapalování. 2. Po zvolení parametru (zapalování je vypnuté) krátce stiskněte servisní tlačítko úroveň parametru se zvýší. 3. Směr změny úrovně parametru lze nastavit při vypnutém zapalování a dlouhém stisku (3 sekundy) servisního tlačítka ze zvyšování na snižování a naopak. 4. Změna konfiguračního parametru je potvrzena jedním (při snížení) anebo dvěma (při zvýšení) bliknutími LED. 5. LED nebliká, když parametr dosáhne limitní hodnotu. 6. Pro další parametr zapněte/vypněte zapalování. 7. Pro výstup z programovacího módu zapněte zapalování a dlouze podržte servisní tlačítko. Siréna potvrdí výstup z konfiguračního módu. Konfigurační parametr č.1 - Výběr vozidla Přednastavená hodnota: 3 Podle typu vozidla je vybrána hodnota z tabulky na str.32 (sloupec Hodnota). Stiskem tlačítka se zvyšuje hodnota parametru o 1. Případně dlouhým podržením tlačítka se změní směr na odčítávání, v tom případě se hodnota snižuje o 1. Tedy je-li požadovaná hodnota parametru 13, musíme stisknout tlačítko 10x (přednastavená hodnota byla 3). V případě, že neznáte předchozí hodnotu parametru, můžete: a) změnit směr na odčítání a opakovaně stláčet tlačítko dokud nepřestane dióda po stlačení blikat nacházíte sa na pozici 1. Následně změnit směr na přičítání a potřebnou hodnotu navolit opakovaným stiskem tlačítka. b) nastavit alarm na přednastavené hodnoty podle popisu na str.8. 15

15 Konfigurační parametr č.2 - Nastavení citlivosti ultrazvukových senzorů (pro verzi U a U DO) Počet úrovní: 10 Přednastavená hodnota: 5 Při nastavování úrovně citlivosti je ultrazvukový senzor testovaný a signál o pohybu spouští sirénu. Lze tedy už při nastavování zjistit potřebnou citlivost a dosah ultrazvukových senzorů. Konfigurační parametr č.3 - Nastavení protiúnosové funkce Počet úrovní: 2 Přednastavená hodnota: 1 1. Protiúnosová funkce vypnutá. 2. Protiúnosová funkce zapnutá, spuštění při každém otevření dveří řidiče. Konfigurační parametr č.4 - Typ imobilizéru Počet úrovní : 3 Přednastavená hodnota: 1 1. Blokování motoru vypnuté. 2. Blokování motoru zapnuté, bez časového limitu. 3. Blokování motoru zapnuté, s časovým limitem. Autorizace musí proběhnout do 30 sekund od otevření dveří, v opačném případě se spustí alarm. Konfigurační parametr č.5 vypnutí alarmu pouze ovladačem alarmu (pro verzi U DO) Počet úrovní: 2 Přednastavená hodnota: 1 1. Vypnutí pouze ovladačem alarmu vypnuté. 2. Vypnutí pouze ovladačem alarmu zapnuté. Konfigurační parametr č.6 - Nastavení centrálního zamykání / trvání impulzů Počet úrovní: 31 Přednastavená hodnota: 1 Úroveň Zamknutí trvání impulzu Odemknutí trvání impulzu 1. 1 sekunda 1 sekunda 2. 3 sekundy 3 sekundy 3. 2 sekundy 1 sec. (pro VW 2 sekundy) 4. 3 sekundy 1 sec. (pro VW 3 sekundy) 5. 4 sekundy 1 sec. (pro VW 4 sekundy) 6. 5 sekund 1 sec. (pro VW 5 sekund) 7. 6 sekund 1 sec. (pro VW 6 sekund) 8. 7 sekund 1 sec. (pro VW 7 sekund) 9. 8 sekund 1 sec. (pro VW 8 sekund) sekund 1 sec. (pro VW 9 sekund) sekund 1 sec. (pro VW 10 sekund) sekund 1 sec. (pro VW 11 sekund) sekund 1 sec. (pro VW 12 sekund) sekund 1 sec. (pro VW 13 sekund) sekund 1 sec. (pro VW 14 sekund) sekund 1 sec. (pro VW 15 sekund) sekund 1 sec. (pro VW 16 sekund) sekund 1 sec. (pro VW 17 sekund) sekund 1 sec. (pro VW 18 sekund) sekund 1 sec. (pro VW 19 sekund) sekund 1 sec. (pro VW 20 sekund) sekund 1 sec. (pro VW 21 sekund) sekund 1 sec. (pro VW 22 sekund) sekund 1 sec. (pro VW 23 sekund) 16

16 sekund 1 sec. (pro VW 24 sekund) sekund 1 sec. (pro VW 25 sekund) sekund 1 sec. (pro VW 26 sekund) sekund 1 sec. (pro VW 27 sekund) sekund 1 sec. (pro VW 28 sekund) sekund 1 sec. (pro VW 29 sekund) sekund 1 sec. (pro VW 30 sekund) Konfigurační parametr č.7 - Automatické zamknutí centrálního zamykání Počet úrovní: 2 Přednastavená hodnota: 1 1. Automatické zamknutí vypnuté. 2. Automatické zamknutí zapnuté. Je-li povolené automatické zamknutí, do 8 sekund po zapnutí zapalování se uzamknou dveře. Pokud alarm obsahuje ovladač, lze zamykat a odemykat dveře s jeho pomocí. Funkce funguje za předpokladu, že jsou zapojené výstupy centrálního zamykání alarmu. Konfigurační parametr č.8 - Ovládání světel automobilu Počet úrovní: 2 Přednastavená hodnota: 1 U obou režimů je přítomné kladné napětí (12V do 10A) na žlutých vodičích. U mnohých vozidel je přímé připojení složité, způsobené galvanickým oddělením předních a zadních žárovek CAN jednotkou. Stav světel je přečtený z CAN sběrnice, zapnutí světel může být provedené přes negativní impulz na určeném vodiči anebo přímo přes CANBUS sběrnici. 1. Standardní režim / režim výstražního světla 2. CANBUS mód (pouze některé modely Mercedes-Benz, parametr č.1 hodnota 9) Při nastavení parametru na režim 1. je na fialovém vodiči uzemňovací impulz pro sepnutí světel. Lze zapojit žluté vodiče pro standardní mód anebo fialové vodiče pro ovládání výstražných světel (přes tlačítko výstražných světel) Je-li nastaven režim 2., světla se zapínají pomocí CAN sběrnice přímo. Není zapotřebí připojovat žlutý ani fialový vodič. Konfigurační parametr č.9 - Potvrzování aktivace/deaktivace sirénou Počet úrovní: 4 Přednastavená hodnota: 1 Jsou-li namontovány ovladače alarmu (U DO), systém stále potvrzuje aktivaci/deaktivaci pomocí světel. Lze ovšem nastavit potvrzovací režim i u originálních ovladačů vozidla (OEM). 1. Potvrzení světly v případě OEM vypnuté / potvrzení světly v případě U DO zapnuté / potvrzení zvukové vypnuté. 2. Potvrzení světly u OEM a rovněž u U DO zapnuté / potvrzení zvukové vypnuté. 3. Potvrzení světly u OEM vypnuté / potvrzení světly v případě U DO zapnuté / potvrzení zvukovézapnuté. 4. Potvrzení světly u OEM a rovněž u U DO zapnuté / potvrzení zvukové zapnuté. Konfigurační parametr č.10 spuštění poplachu alarmu originální jednotkou vozidla (OEM) Počet úrovní: 2 Přednastavená hodnota: 1 Lze nastavit spuštění poplachu alarmu z originální jednotky v automobilu. V tom případě snímače otřesů anebo pohybu připojené na OEM jednotku jsou,,sdílené,, oběma jednotkami. 1. Spuštění poplachu od OEM jednotky vypnuté. 2. Spuštění poplachu od OEM jednotky zapnuté. 17

17 Konfigurační parametr č.11 - Paměť poplachu Byl-li alarm spuštěný z následujících příčin: A (později), B,C (dříve), pak vstupem na tento parametr příčinu posledního spuštění (C) můžeme vidět pomocí LED. Krátký stisk servisního tlačítka ukáže příčiny v pořadí ACBAC. Dlouhé stisknutí tlačítka (na víc než 3 sekundy) vymaže paměť poplachu, což je následně potvrzené 3x sirénou. Příčina poplachu je indikována blikáním LED. Počet bliknutí Příčina 1 Dveře (kromě řidiče) 2 Dveře na straně ridiče 3 Kufr 4 Kapota 5 Ultrazvukový senzor 6 Přídavný senzor 7 Zapalování Konfigurační parametr č.12 - Programování nového dálkového ovladače (pro verzi U DO) A. Pokud do 5 sekund od vstupu do nastavení tohoto parametru (po 12 bliknutích LED před tím než zůstane svítit) zapnete zapalování, bude nastavení tohoto parametru přeskočené. Naprogramované ovladače a PT vysílač zůstávají zapamatované. Po této době LED bliká 5 sekund. Pokud během těchto 5 sekund stisknete 2x servisní tlačítko, alarm se nastaví do přednastavené hodnoty. Je-li servisní tlačítko stisknuté, nastavení zůstane beze změny. Alarm ukončí konfigurační režim, což bude potvrzeno bliknutím LED a pípnutím sirény. B. Pokud po vstupu do nastavení parametru (po 12 bliknutích) není během 5 sekund zapnuté zapalování, začne sa proces učení ovladačů resp. PT vysílače. Předchozí naprogramované ovladače/vysílače jsou vymazány. 2. Programování ovladačů / PT vysílačů. 1. LED svítí 5 sekund. Stiskněte tlačítko na ovladači. LED zhasne. První ovladač je naprogramovaný. 2. LED se opět rozsvítí na 5 sekund. Stiskněte tlačítko na druhém ovladači. LED zhasne. Druhý ovladač je naprogramovaný. 3. LED se opět rozsvítí na 5 sekund. Stiskněte tlačítko na PT č.1 vysílači. LED zhasne. První PT je naprogramovaný. 4. LED se opět rozsvítí na 5 sekúnd. Stiskněte tlačítko na PT č.2 vysílači. LED zhasne. Druhý PT je naprogramovaný. Po těchto úkonech LED bliká 5 sekund. Stisknete-li během blikání 2x servisní tlačítko, budou nastaveny předvolené hodnoty alarmu. Je-li servisní tlačítko stisknuté, nastavení zůstává beze změny. Po této době jsou ovladače/vysílače zapamatovány a systém opustí programovací režim. LED 1x blikne, siréna 1x pípne. Poznámka: Pokud nechcete naprogramovat ovladač nebo vysílač, nestláčejte tlačítko na ovladači ale stiskněte servisní tlačítko. Tímto úkonem se přesunete na další bod programování. Nastavení předvolených hodnot Postup: 1. zapnout / vypnout zapalování 2. 2x stisknout servisní tlačítko 3. LED začne rychle blikat 4. 5x stisknout servisní tlačítko 18

18 5. LED 1x blikne 6. zapnout/vypnout zapalování - LED blikne 2x 7. opakovat bod 6. dokud LED neblikne 12x (vyčkejte až do konce blikání LED) 8. zapnout/vypnout 1x 9. LED bude blikat rychle - stiskněte 2x tlačítko, siréna 3x pípne Byly nastaveny PŘEDVOLENÉ hodnoty. Příklad Nastavení parametru č.1 na hodnotu 5. Nastavení parametru č.2 na hodnotu 6. a) Alarm je deaktivovaný. b) Krátce zapněte/vypněte zapalování 2x. c) LED začne rychle blikat. Během této doby stiskněte 5x servisní tlačítko. d) LED blikne 1x byla zvolena první pozice programovacího režimu. e) Původní nastavení tohoto parametru je 3. - stiskněte tlačítko, LED 2x blikne...hodnota se zvýšila na 4 - stiskněte tlačítko, LED 2x blikne...hodnota se zvýšila na 5 f) Zapněte/vypněte zapalování. g) LED blikne 2x byla zvolena druhá pozice programovacího režimu. - stiskněte tlačítko, LED blikne 2x, zvýšila se citlivost senzorů - siréna bude rychlým pípáním indikovat, když senzor zachytí pohyb h) Zapněte zapalování a dlouze podržte tlačítko. i) LED blikne, byl ukončený programovací režim. 6. Režim testování alarmu V tomto režimu lze přetestovat vstupy alarmu, nastavení modelu vozidla (konfigurační parametr č.1), rovněž i PT vysílač. Použijte následující postup: 1. Deaktivujte alarm. 2. Zapněte/vypněte zapalování 2x. 3. LED bliká 5 sekund. 4. Během blikání zapněte zapalování a krátce stiskněte servisní tlačítko. Teď bude LED signalizovat aktivaci libovolného vstupu (např. otevření dveří) bliknutím diody. Bliká-li LED po ukončení aktivace vstupu (zavření dveří), znamená to, že byl aktivován další vstup v ten samý okamih. Při každém vysílání PT vysílače LED blikne 2x. V tomto režimu lze zjistit úroveň prvního konfiguračního parametru. Stiskněte a držte servisní tlačítko během 3 sekund dokud siréna nepípne. LED počtem blikání indikuje první číslo konfiguračního parametru č.1. Po 2 sekundách siréna pípne a LED počtem blikání indikuje druhé číslo konfiguračního parametru č.1. Např. úroveň 03:siréna píp => LED neblikne => 2 sekundy čeká => siréna píp => LED blikne 3x. Vypnutím zapalování ukončíte testovací režim. 7. Režim zjištění stavu zapalování Stav zapalování lze zjistit následujícími metodami: 1. Analogově připojením oranžového vodiče přímo na vodiče zapalování. 2. CANBUS připojením oranžového vodiče na +12V (detekce proběhne přes sběrnici) Druhou metodu použijte není-li možné najít vodiče zapalování. Důležité upozornění! 1. Oranžový vodič (zapalování) nesmí zůstat nepřipojený. 2. Detekce přes CANBUS není prozatím možná pro VW Touareg, Porshe Cayenne a Mercedes S-Class W

19 1. Šedá/modrá vstup kapota (-) 2. Bílá/růžová výstup pager ( -250mA) 3. Šedá nepoužitý 4. Modrá nepoužitý 5. Servisní tlačítko 6. Bílá nepoužitý (detekce kladného napětí) 7. Žlutá CANBUS CAN-H 8. Fialová CANBUS CAN-L 9. LED LED 11. Žlutá světlá 12. Žlutá světlá Zapojení konektorů 13. Červená napájení +12V (žlutá/zelená napájení pro zálohovanou sirénu) 14. Černá kostra 15. Zelená siréna 16. Bílá/žlutá blokování (-250mA) 17. Hnědá/žlutá výstup na CZ zamykací (-250mA) 18. Hnědá výstup na CZ odemykací (-250mA) 19. Oranžová zapalování 20. Fialová výstup pro ovládání světel pomocí negativního impulzu (-250mA) Náhled na systémový konektor na ŘJ

20 Features of the DS400 CAN vehicle security system state of the system is memorized in non-volatile memory and is preserved during power-off the source of 3 previous alarms is kept in system memory system can be armed without additional sensor e.g. ultrasonic sensor (setting without interior motion detector built-in ultrasonic motion detector (option) valet (service) mode coded emergency override procedure without remote transmitters trunk release button logic signalization if the alarm was triggered when unsetting of system door / trunk / bonnet open warning when arming REARMING feature IMMOBILISER feature (option) ANTI-HIJACK feature (option) PANIC feature (option) COMFORT function control, automatic power window closing (option) in DS 400 CAN U version ultrasonic sensor in DS 400 CAN U DO version ultrasonic sensor, control remote and PT transmitter (optional) Alarm function 1. ARMING AND CLOSING DOOR LOCKING SYSTEM Press the button on the OEM remote - direction indicators blink confirms the vehicle security system arming and the central door locking is closed. The LED will light constantly and after 10 seconds it will start to blink slowly. 2. ARMING WITH INTERIOR MOTION DETECTOR AND ADDITIONAL SENSOR DISABLED If the ALARM is armed with any person or animal in the vehicle, their movement will trigger the alarm. To avoid such situation, the system can be armed without interior motion detector and additional sensors. To do so, before arming the system - press and hold the valet switch (until the LED starts to blink rapidly). Exit the vehicle, close all doors and press the button of the remote - two siren chirps confirm arming without interior motion detector and additional sensor. Direction indicators blink confirms the vehicle security system arming and the central door locking is closed. The LED will light constantly and after 10 seconds it will start to blink slowly. 3. DISARMING AND OPENING THE CENTRAL DOOR LOCKING SYSTEM Press the button of the remote - blink of the direction indicators confirms disarming of ALARM central door locking system. The status LED will start blinking until any door is opened and then will go off. If the alarm was triggered during the driver s absence, the ALARM signalizes it with three siren chirps. IMPORTANT! After disarming, when doors are not opened within 30 seconds the system rearms automatically. 4. TRUNK RELEASE BUTTON LOGIC In case of remote control with trunk release button its press will open the boot and turn off the protection on trunk switch, interior motion detector and additional sensors. The state is confirmed by fast blinking of the LED. IMPORTANT! This feature is car depended and can work differently in some cars. 22

21 5. LOW BATTERY WARNING IN REMOTE If the remote control battery starts to run low, the ALARM will blink the direction indicators three times when disarming. The battery should be replaced, as continued operation will decrease the remote control range down to total lack of communication with the ALARM. 6. LOW BATTERY WARNING IN PT REMOTE If after the authorization of immobilizer (optional) and anti-hijack (optional) the system LED blinks rapidly for 2 seconds (about 10 blinks per second) the PT (personal transmitter) battery should be replaced. 7. HANDLING THE PT REMOTE (SELF-TRANSMITTING REMOTE) The PT is a self-transmitting (every few seconds) remote control for authorizing the immobilizer and anti-theft functions of ALARM. In order to prolongation the life cycle of battery, the PT remote can be temporary turned off (e.g. during holidays). The procedures below concern LED and button on PT. To turn the PT off, press and hold the button slowly. for at least 3 seconds, until the LED lights up and then go off To turn the PT on, press and hold the button, until the LED slowly lights up. To check the state of PT press the button briefly - the LED flashes if the PT is enabled. Every press of the button forces the PT to send transmission and authorize the ALARM functions. Rearming After disarm, the LED will start blinking. If neither doors nor trunk were opened within the specified time, the disarming would be treated as accidental and the ALARM will re-arm again, closing the central door locking system. If any door or trunk were opened, the rearming countdown is cancelled and the LED goes off. Door open warning (when arming) If any doors, bonnet or trunk is not closed when arming, the ALARM signalizes it with three siren chirps. The system will be armed, but the opened door / bonnet / trunk will not be monitored (armed). PANIC function In certain vehicle models (for example VW, Skoda, Audi) PANIC function is available. To start the PANIC function, when the alarm is set, press and hold for 2 seconds the button of OEM remote controller or remote controller - the indicators starts to blink and the siren is on for 30 seconds. To stop the PANIC function, simply press the button again. Immobilizer As a default setting, the engine is immobilized only when the system is in set state. However, on a demand the passive immobilizer feature of ALARM can be enabled. The passive immobilizer function does not permit to start the engine 25 seconds after turning the ignition off or after opening driver s door with ignition off (even if the ALARM is disarmed). In order to start the engine the immobilizer has to be authorized in one of two ways: 1. Press the Valet switch for approximately 1 second. 2. Use the PT remote (option). If the engine has been immobilized the LED blinks 2 times per second. The LED would go off if the immobilizer was authorized and the vehicle was ready to go. The immobilizer feature cannot sop the car during drive and is a safe protection against unauthorized copying or theft of OEM car keys. 23

22 Anti-hijack function On demand (see notes at the end of the instruction) the anti-hijack function can be enabled. This function prevents from stealing a car after an assault on driver. If this function is enabled it will have to be authorized after every open of driver s door (even during drive). Without the authorization the car will be stopped. If the LED blinks once every 2 seconds it means that the system is waiting for the anti-hijack authorization. The anti-hijack can be authorized in two ways: 1. Press the Valet switch for approximately 1 second. 2. Use the remote PT (optional) (for version U DO). If the anti-hijack is authorized with the Valet switch the LED will give light constantly for 2 seconds. The vehicle is ready to go. If the anti-hijack is not authorized and the ignition is turned on the LED goes off instantly and the ALARM starts to search the PT remote. If the ALARM receives information from PT the authorization will be complete. The LED confirms PT authorization with a single 2 second blink, the vehicle is ready to go. If during 45 seconds after turning the ignition on the ALARM will not receive any information from the PT remote, the anti-hijack procedure goes as described below: 1. The sirens start to play short double chirps. The interval between consecutive double chirps constantly decreases with the ANTI-HIJACK process going on. The LED signalizes this state with short blink every 2 seconds. 2. If during next 45 seconds the PA button is not pressed or the ALARM will not find the PT remote, the vehicle will be stopped). The direction indicators will start to blink, the siren will be turned on. The LED will give short single blink every 2 seconds. 3. After next 5 seconds the car can be started for 10 seconds to drive off the road. 4. After 30 seconds the siren goes off. However the car is stopped, the direction indicators and LED blink until the anti-hijack is authorized. If the anti-hijack feature is enabled and there is a need to leave the car with the engine running without starting the anti-hijack procedure, the following sequence has to be completed: 1. Enter the car and close all doors. 2. Start the engine. 3. In 10 seconds from starting the engine, open any doors and press the valet switch twice. The LED starts to blink. 4. Get off the car and close the door, the ANTI-HIJACK function is temporarily disabled until next opening of door. After returning to the car the anti-hijack has to be authorized. SERVICE (VALET) MODE (leaving car in a service station) In case the car has to be left in a service station there is a possibility to set the ALARM in so-called service (or valet) mode. The staff of the service does not have to be informed about the ALARM because it is disabled - the vehicle is not protected and the engine can always be started. In order to put the security system in service mode (ANTI-HIJACK must be authorized): 1. Turn the ignition on. 2. Press the Valet switch 7 times (in less than 10 seconds). The LED blink confirms the service mode has been enabled. In service mode, each attempt to arm the ALARM will result only with closing the central door locking system (OEM remote) and 3 siren chirps. In order to leave the service (valet) mode: 1. Turn the ignition on. 2. Press the Valet switch 7 times (in less than 10 seconds). The LED blink confirms that the service mode has been disabled. Emergency disarming DS400 CAN has a procedure of emergency unsetting the security system in case of the remote control is inoperative or not available (not working or lost). In order to unset the system with PIN code: 24
