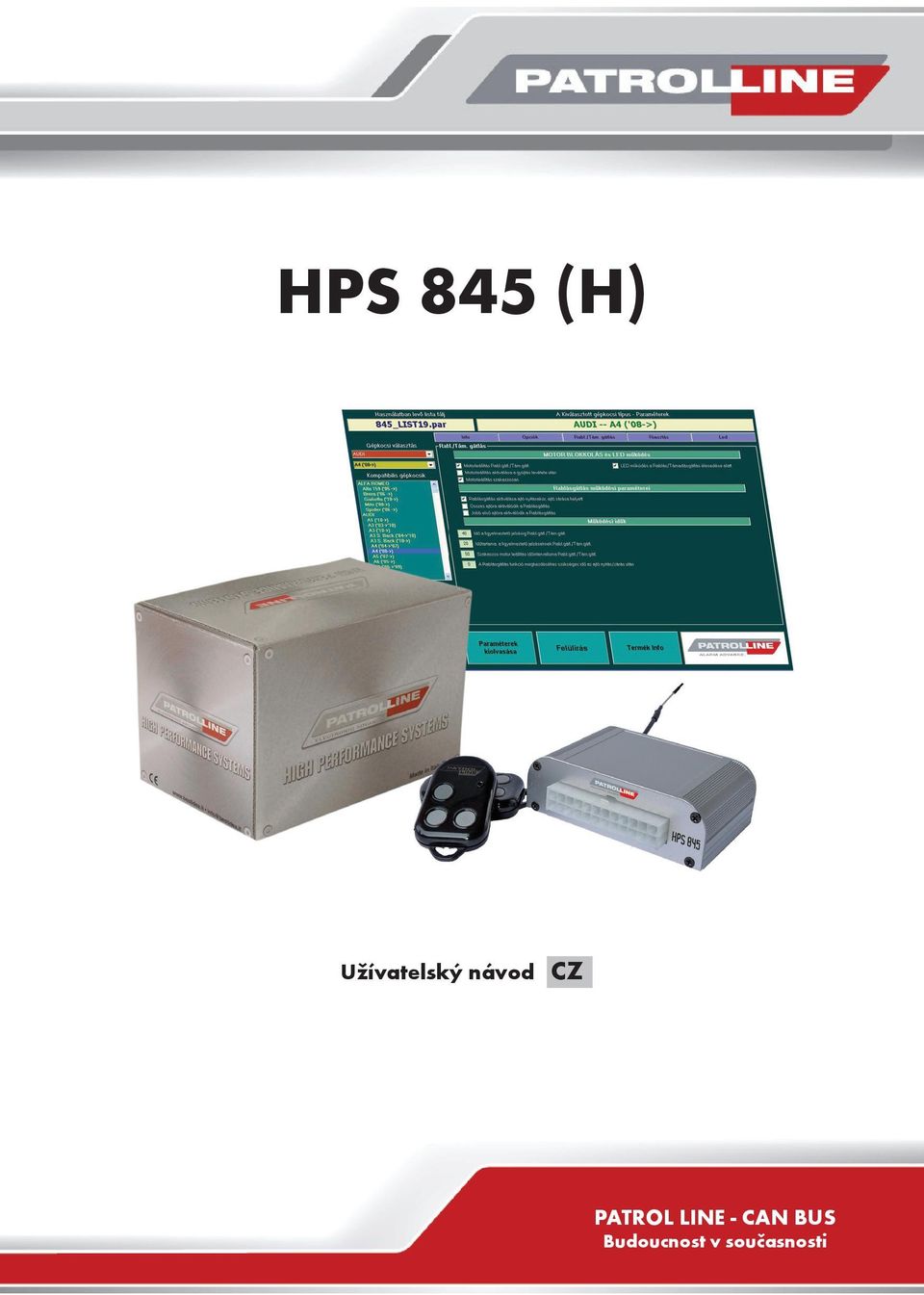

1 HPS 845 (H) Užívatelský návod CZ PATROL LINE - CAN BUS Budoucnost v současnosti

2 popis systému HPS 845 (H) je autoalarm určený pro motorová vozidla s dálkově ovládaným centrálním zamykáním a s 12V napájecím napětím. Slouží na sledování dveří, zavazadlového prostoru, kapoty, zapnutí zapalování a zabudovaným otřesovým snímačem - snímá otřesy na vozidle. Po narušení některého poplachového vstupu systém signalizuje poplach optickou (směrová světla) a zvukovou (siréna, klakson) signalizací. Při zapnutí autoalarmu se aktivuje imobilizér, který přerušuje startovací okruh a tím zabraňuje neoprávněnému nastartování vozidla. Autoalarm je ovládaný pomocí původního dálkového ovladače od vozidla nebo dálkovým ovladačem autoalarmu. Obsahuje protiúnosovou funkci, funkci tajného vypínače nebo pasivní imobilizér (o těchto funkcích se informujte v montážním středisku). Popis dálkového ovladače Dálkový ovladač obsahuje plovoucí kód a pracuje na frekvenci 2,4GHz. Proto je odolnější vůči rušení a nežádoucím účinkem jiných frekvencí. Systém umožňuje naprogramovat 4ks dálkových ovladačů. Jedinečnou funkcí autoalarmu HPS 845 (H) je jeho dvoucestná komunikace mezi dálkovým ovladačem a řídící jednotkou. Dálkový ovladač si kontroluje dosah a v případě, že stlačíte tlačítko mimo dosah, upozorní Vás na to pomocí LED diody na dálkovém ovladači. Taktéž se Vám už nestane, že zapomenete, jestli jste vozidlo zamkli nebo ne, protože na dálkovém ovladači si to dokážete zkontrolovat. Dálkový ovladač si na základě dvoucestné komunikace pamatuje, jestli jste vozidlo zamkli nebo ne., Tlačítko Funkce tlačítka 1 Tlačítko vypnutí. Stlačením tlačítka vypnete autoalarm a odemknete centrální zamykání (pokud je připojené) Tlačítko PANIK. Pokud je funkce PANIK poplach povolená, stlačením tlačítka 2 při zapnutém autoalarmu vyvoláte Panik poplach. Směrová světla blikají a siréna/klakson znějí. Poplach ukončíte stlačením tlačítka 2. Autoalarm je nadále zapnutý a centrální zamykání zamknuté. Tlačítko zapnutí. Stlačením tlačítka zapnete autoalarm a zamknete centrální zamykání (pokud je připojené). Pokud stlačíte tlačítko ještě jednou, pokud LED dioda svítí, vypnete otřesový a přídavné snímače (pokud jsou namontované). Vypnutí sirény v případě poplachu. Pokud po stlačení tlačítka 3 stlačíte tlačítko 2, během doby kdy LED dioda svítí, vypnete sirénu/klakson v případě vyvolaného poplachu. Poplach je signalizovaný jen optickou signalizací. Vypnutí sirény/klaksónu je jednorázové. Po vypnutí a zapnutí autoalarmu je zvuková signalizace opět aktivní. Funkce Lock Check. Současným stlačením tlačítek 1 a 3 zkontrolujete, co autoalarm naposledy udělal. Jestli jste ho zapli nebo vypli. LED dioda na dálkovém ovladači rychle bliká - naposledy byl autoalarm zapnutý LED dioda na dálkovém ovladači nebliká - naposledy byl autoalarm vypnutý Vynechání otřesového snímače. Pokud po zamknutí vozidla,během doby kdy LED dioda svítí, současně stlačíte tlačítka 2 a 3, vynecháte z hlídání vestavěný otřesový snímač. 5x bliknou směrová světla a 5x zazní siréna/ klaksón pro potvrzení vynechání. Ostatní snímače zůstaly zapnuté. Po vypnutí a zapnutí autoalarmu je vestavěný otřesový snímač opět aktivní.

3 Signalizace led diodou na dálkovém ovladači autoalarmu Signalizační LED LED trvale svítí LED rychle bliká LED 4x pomalu bliká Popis signalizace Každým stlačením tlačítka na dálkovém ovladači se rozsvítí LED dioda. Autoalarm příjme vyslaný signál a vykoná příkaz. Pokud po stlačení tlačítka na dálkovém ovladači LED dioda rychle bliká, znamená to, že řídící jednotka nepřijala signál z důvodu velké vzdálenosti a příkaz se nevykonal. Baterie v dálkovém ovladači má nízkou kapacitu a je potřebné ji vyměnit. Transpondér Transpondér je doplňkové zařízení a slouží na zvýšení zapezpečení a komfortu obsluhy vozidla. Pracuje na frekvenci 2,4 GHz, a proto je odolnější vůči rušení a nežádoucím účinkem jiných frekvencí. Do systému je možné naprogramovat maximálně 4ks transpondérů nebo kombinaci dálkových ovladačů s transpondéry. Transpondér se dá využít při funkcích Tajný vypínač, Pasivní imobilizér nebo Protiúnosovém režimu. funkce transpondéru 1. Pokud je aktivovaná funkce Pasivní imobilizér, vypnutí blokování motoru je možné jen v případě, že transpondér je v dosahu řídící jednotky. 2. V případě Protiúnosového režimu nebo funkce Tajný vypínač už není potřebné stláčet tajný vypýnač, aby jste tyto funkce, pokud došlo k jejich aktivování, vypli. Zapnutí autoalarmu - stlačte tlačítko zamknutí na originálním dálkovém ovladači od vozidla nebo na dálkovém ovladači autoalarmu - siréna zazní 1x nebo nezazní (podle nastavení systému). - směrová světla bliknou jako při zamčení centrálního zamykání originálním dálkovým ovladačem od vozidla nebo nebliknou (podle typu vozidla nebo nastavení autoalarmu). - centrální zamykání se zamkne, autoalarm se aktivuje a imobilizér blokuje chod motoru (pokud je zapojený). Pokud jsou namontované přídavné moduly (dotahování oken, ultrazvukové snímače), autoalarm je aktivuje. - po zamknutí vozidla LED dioda svítí a potom začne blikat. Když během doby, kdy LED dioda svítí, dojde k narušení některého vstupu, bliknou směrová světla. Když LED dioda začne blikat, autoalarm chrání všechny vstupy a při jejich narušení aktivuje zvukovou a světelnou signalizaci.

4 vypnutí autoalarmu - stlačte tlačítko odemknutí na originálním dálkovém ovladači od vozidla nebo na dálkovém ovladači autoalarmu - siréna zazní 2x nebo nezazní (podle nastavení systému). - směrová světla bliknou jako při otevření centrálního zamykání originál dálkovým ovladačem od vozidla nebo nebliknou (podle typu vozidla nebo nastavení autoalarmu). - centrální zamykání se odemkne, autoalarm se deaktivuje a imobilizér vypne blokování chodu motoru. Pokud jsou namontované přídavné moduly (ultrazvukové snímače), autoalarm je deaktivuje. - LED dioda přestane blikat. Paměť poplachu Pokud byl během hlídání vyvolaný poplach, po odemknutí vozidla a otevření předních dveří LED dioda signalizuje počtem bliknutí, který vstup vyvolal poplach. 1 bliknutí - poplach z dveřních kontaktů 2 bliknutí - odemknutí centrálního zamykání klíčem na řidičově straně 3 bliknutí - poplach z přední kapoty (jen signál z CAN BUS sběrnice) 4 bliknutí - poplach ze zadních dveří, kufru (jen signál z CAN BUS sběrnice) 5 bliknutí - poplach ze zapalování 6 bliknutí - poplach z otřesového snímače (vestavěný v řídící jednotce autoalarmu) 7 bliknutí - poplach z ultrazvukového/mikrovlného snímače 8 bliknutí - poplach z přídavného snímače (popl. vstup - modro/červený vodič) 9 bliknutí - poplach z přídavného snímače (popl. vstup - modrý vodič) 10 bliknutí - poplach z přídavného snímače (popl. vstup - zeleno/černý vodič) 11 bliknutí - poplach vyvolaný originálním autoalarmem vozidla 13 bliknutí - poplach z kapotového snímače (analogové připojení) 14 bliknutí - poplach z plynového senzoru 15 bliknutí - poplach vyvolaný rádiovým rušením POPLACH Po uplynutí odchodového času, po zavření vozidla, autoalarm kontroluje všechny vstupy. Pokud dojde k jejich narušení, vyvolá poplach, který je signalizovaný zvukovou a optickou signalizací po dobu 30-ti sekund (doba je nastavitelná). Poplach ukončíte stlačením tlačítka na zavření vozidla na originálním dálkovém ovladači nebo tlačítkem 2 na ovladači autoalarmu. Automatická reaktivace Pokud odemknete vozidlo originál dálkovým ovladačem nebo dálkovým ovladačem od autoalarmu a neotevřete žádné dveře, po určitém času se centrální zamykání automaticky zamkne a aktivuje se autoalarm. Upozornění: U vozidel, které nemají funkci automatického zamknutí a autoalarm je ovládaný dálkovým ovladačem vozidla a nedojde k otevoření dveří, autoalarm má možnost se opět aktivovat. V tomto případě se aktivuje jen autoalarm, centrální zamykání se nezamkne! O funkci se informujte v montážním středisku. Vypnutí sirény - tichý poplach Pomocí zapalování je možné vypnout funkci sirény nebo klaksónu, pokud dojde během hlídání k vyvolání poplachu. Poplach je potom signalizovaný jen optickou signalizací.

5 Vypnutí sirény při ovládání autoalarmu dálkovým ovladačem od vozidla: Při vypnutém autoalarmu 3x zapněte / vypněte zapalování a do 30-ti sekund zamknete vozidlo pomocí originálního dálkového ovladače. Pokud během hlídání dojde k narušení některých vstupů, poplach bude signalizovaný jen optickou signalizací. vozidlo odemknuté LED nesvítí Spínací skříňka zap VYp zap VYp zap VYp prvý krát druhý krát tretí krát stlačte tlačítko zamknutí do 30-ti sekund Vypnutí sirény při ovládání dálkovým ovladačem od autoalarmu: Po zamknutí vozidla, pokud LED dioda svítí, stlačte tlačítko 2 na dálkovém ovladači autoalarmu. Směrová světla bliknou 4x a siréna/klakson zazní 4x pro potvrzení nastavení funkce. Upozornění: Vypnutí sirény je jen jednorázové. Po odemknutí vozidla se funkce zruší a poplach bude signalizovaný opět optickou i zvukovou signalizací. Vypnutí přídavných a vestavěného otřesového snímače Tuto funkci je možné využít v případě, že k autoalarmu jsou připojené přídavné snímače a chcete v zamknutém vozidle nechat osobu nebo zvíře. Po zamknutí vozidla budou chráněné jen dveřní kontaky, kufr, kapota a zapalování. Přídavné a otřesový snímač vypnete tak, že po zamknutí vozidla, když LED dioda trvale svítí, stlačíte ješte 1x tlačítko zamknutí vozidla na dálkovém ovladači od vozidla nebo od autoalarmu. Směrová světla po stlačení tlačítka bliknou 3x, siréna/klakson zazní 3x a snímače jsou vypnuté. Vypnutí vestavěného otřesového snímače dálkovým ovladačem autoalarmu Otřesový snímač vypnete tak, že po zamknutí vozidla, když LED dioda trvale svítí, stlačíte současně tlačítka 2 a 3 na dálkovém ovladači od autoalarmu. Směrová světla bliknou 5x, siréna/klaksón zazní 5x a otřesový snímač je vypnutý. Upozornění: Vypnutí přídavných snímačů je jen jednorázové. Po odemknutí vozidla se funkce zruší a přídavné snímače budou po zamknutí vozidla opět aktivní. Otřesový snímač je aktivní, ikdyž jsou přídavné snímače vypnuté. panik poplach Autoalarm umožňuje vyvolat PANIK poplach pomocí originálního dálkového ovladače nebo dálkovým ovladačem autoalarmu. Poplach vyvoláte, pokud je autoalarm zapnutý (LED dioda bliká) a stlačíte tlačítko na zamknutí vozidla na dálkovém ovladači od vozidla nebo tlačítkem 2 na dálkovém ovladači autoalarmu. Při aktivovaném polachu blikají směrová světla a siréna/klakson znějí. Poplach ukončíte stlačením tlačítka na odemknutí vozidla. Funkce je volitelná, o možnostech se informujte v montážním středisku. nouzová deaktivace - pin kód PIN kód slouží na nouzové vypnutí autoalarmu, pokud dálkové ovládání od vozidla nebo od autoalarmu nefunguje nebo se v něm vybila baterie. Nouzovou deaktivaci autoalarmu je možné vykonat 3 způsoby: 1. nouzová deaktivace PIN kódem pomocí zapalování (nastavené od výroby) 2. nouzová deaktivace PIN kódem pomocí nožní/ruční brzdy (potřebné nastavit v programu) 3. automatická nouzová deaktivace po zapnutí zapalování (potřebné nastavit v programu) Způsob nouzové deaktivace je potřebné nastavit podle výbavy a typu vozidla, například pro vozidla vybavené START&GO systémem doporučujeme nastavit nouzovou deaktivaci podle bodu 2 nebo 3. Programování autoalarmů PATROLLINE mohou vykonávat jen dovozci tohoto systému nebo jejich smluvní partneři, kteří mají potřebný software a hardware na jeho nastavení.

6 Ve všech baleních autoalarmů HPS 845 se nachází zalepená obálka s PIN kódem, kterou může otevřít jen uživatet, kterému byl autoalarm namontovaný. Každý autoalarm obsahuje jiný PIN kód. Pro zvýšení bezpečnosti doporučujeme původní PIN kód změnit. Pro změnu PIN kódu postupujte podle následujících kapitol. Pokud máte nějaké problémy s PIN kódem, obraťte se na Vašeho dodavatele! 1. Nouzová deaktivace PIN kódem pomocí zapalování PIN kód je třímístné číslo, které je potřebné zadat pomocou zapnutí/vypnutí zapalování. Postupujte následovně: - Autoalarm je aktivovaný. Otevřete klíčem řidičovy dveře. Spustí se poplach. Během poplachu zapněte a vypněte zapalování tolikrát, jaká je hodnota prvního čísla PIN kódu. LED dioda se při prvním zapnutí zapalování trvale rozsvítí. Po zadání první číslice PIN kódu počkejte, až LED dioda zhasne. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota druhého čísla PIN kódu. LED dioda se opět při prvním zapnutí zapalování trvale rozsvítí. Po zadání druhé číslice PIN kódu počkejte, až LED dioda zhasne. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota třetího čísla PIN kódu. - Pokud jste zadali správný PIN kód, autoalarm se deaktivuje. Pokud ne, autoalarm se nedeaktivuje a poplach nadále trvá. Opakujte postup od zadání prvního čísla PIN kódu. 2. Nouzová deaktivace PIN kódem pomocí nožní/ruční brzdy Poznámka: informace o stlačení brzdového pedálu nebo o zatáhnutí ruční brzdy získáva autoalarm z CAN BUS sběrnice. Tato informace není dostupná u všech typů vozidel, a proto nouzová deaktivace tímto způsebem je vhodná jen u vozidel, které tuto informaci na sběrnici obsahují. - Autoalarm je aktivovaný. Otevřete klíčem řidičovy dveře. Spustí se poplach. Během poplachu zapněte zapalování a stlačte brzdový pedál nebo zatáhněte ruční brzdu tolikrát, jaká je hodnota prvního čísla PIN kódu. Během prvního stlačení nebo zatáhnutí se rozsvítí LED dioda. Po zadání prvního čísla počkejte, až zhasne LED dioda. - Stlačte brzdový pedál nebo zatáhněte ruční brzdu tolikrát, jaká je hodnota druhého čísla PIN kódu. Během prvního stlačení nebo zatáhnutí se rozsvítí LED dioda. Po zadání druhého čísla počkejte, až zhasne LED dioda. - Stlačte brzdový pedál nebo zatáhněte ruční brzdu tolikrát, jaká je hodnota třetího čísla PIN kódu. - Pokud jste zadali správný PIN kód, autoalarm se deaktivuje. Pokud ne, autoalarm se nedeaktivuje a poplach nadále trvá. Opakujte postup od zadání prvního čísla PIN kódu. 3. Automatická nouzová deaktivace po zapnutí zapalování (potrebné nastavit v programu) Autoalarm je aktivovaný. Otevřete klíčem řidičovy dveře. Spustí se poplach. Během poplachu zapněte zapalování. Pokud tovární imobilizér identifikuje v zapalování správný klíč, přes datovou sběrnici CAN BUS se autoalarm automaticky deaktivuje. Upozornění: pokud je naprogramovaná funkce Tajný vypínač nebo Protiúnosový režim, stlačte před nouzovou deaktivací tajný vypínač a držte ho stlačený během doby zadávání kódu! změna pin kódu PIN kód si může uživatel kdykoliv změnit. Při změně PIN kódu postupujte následovně: - Autoalarm musí být deaktivovaný. Zapněte a vypněte zapalování tolikrát, jaká je hodnota prvního čísla PIN kódu. LED dioda se při prvním zapnutí zapalování trvale rozsvítí. Po zadání první číslice PIN kódu počkejte, až LED dioda zhasne. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota druhého čísla PIN kódu. LED dioda se opět při prvním zapnutí zapalování trvale rozsvítí. Po zadání druhé číslice PIN kódu počkejte, až LED dioda zhasne. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota třetího čísla PIN kódu. - LED dioda začne rychle blikat. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota prvního čísla nového PIN kódu. LED dioda se při prvním zapnutí zapalování trvale rozsviítí. Po zadání první číslice nového PIN kódu počkejte, až LED dioda zhasne.

7 Zapněte/vypněte zapalování tolikrát, jaká je hodnota druhého čísla nového PIN kódu. LED dioda se při prvním zapnutí zapalování trvale rozsvítí. Po zadání druhé číslice nového PIN kódu počkejte, až LED dioda zhasne. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota třetího čísla nového PIN kódu. - po zadání třetího čísla PIN kódu LED dioda rychlým blikáním potvrdí nastavení nového PIN kódu Při změně PIN kódu pomocí stlačení brzdového pedálu/zatáhnutím ruční brzdy postupujte stejně, jako při změně pomocí zapnutí/vypnutí zapalování, ale místo zapnutí/vypnutí zapalování stlačte brzdový pedál/zatáhněte ruční brzdu. Upozornění: pokud je naprogramovaná funkce Tajný vypínač nebo Protiúnosový režim, stlačte před nouzovou deaktivací tajný vypínač a držte ho stlačený během doby zadávání kódu! servisní režim Pokud se autoalarm nachází v servisním režimu, alarmové funkce jsou zakázané. Servisní režim je možné aktivovat třemi způsoby: 1. pomocí tajného vypínače 2. pomocí zapnutí/vypnutí zapalování 3. pomocí stlačení nožní brzdy nebo zatáhnutí ruční brzdy vozidla (tento způsob se používá, pokud je na nouzovou deaktivaci nastavené zadávání PIN kódu ruční nebo nožní brzdou) 1. Aktivace/deaktivace servisního režimu pomocí tajného vypínače Na aktivaci/deaktivaci servisního režimu tímto způsobem je potřebné, aby byl nainstalovaný tajný vypínač. Aktivace servisního režimu: - Autoalarm musí být vypnutý a zavřené všechny dveře! - Zapněte zapalování a počkejte, až zhasne LED dioda - Stlačte a držte stlačené servisní tlačítko 10 sek. LED dioda začne rychle blikat - Pusťte tajný vypínač. LED dioda 2x blikne a servisní režim je aktivovaný Deaktivace servisního režimu: Postup na deaktivaci servisního režimu je stejný jako na jeho aktivaci. Při pustění tajného vypínače LED dioda blikne 4x a servisní režim je deaktivovaný. 2. Aktivace/deaktivace servisního režimu pomocí zapalování Tento způsob aktivace/deaktivace servisního režimu je stejný i při nastavení nouzové deaktivace na 3. způsob (zapnutím zapalování) Aktivace servisního režimu: Na aktivaci použijte PIN kód, který slouží na nouzovou deaktivaci. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota prvního čísla PIN kódu. LED dioda se při prvním zapnutí zapalování trvale rozsvítí. Po zadání první číslice PIN kódu počkejte, až LED dioda zhasne. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota druhého čísla PIN kódu. LED dioda se při prvním zapnutí zapalování trvale rozsvítí. Po zadání druhé číslice PIN kódu počkejte, až LED dioda zhasne. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota třetího čísla PIN kódu. - Pokud jste zadali správný PIN kód, LED dioda nejdříve bliká rychle a potom 2krát pomalu blikne, což signalizuje, že jste aktivovali servisní režim Poznámka: pokud je aktivovaný servisní režim, LED dioda vždy při zapnutém zapalování 2x bliká v třísekundových intervalech. Deaktivace servisního režimu: Na deaktivaci použijte PIN kód, který slouží na nouzovou deaktivaci. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota prvního čísla PIN kódu. LED dioda se při prvním zapnutí zapalování trvale rozsvítí. Po zadání první číslice PIN kódu počkejte, až LED dioda zhasne. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota druhého čísla PIN kódu. LED dioda se při prvním zapnutí zapalování trvale rozsvítí. Po zadání druhé číslice PIN kódu počkejte, až LED dioda zhasne. - Zapněte/vypněte zapalování tolikrát, jaká je hodnota třetího čísla PIN kódu. - Pokud jste zadali správný PIN kód, LED dioda nejdříve bliká rychle a potom 4krát pomalu blikne, což signalizuje, že jste servisní režim deaktivovali.

8 3. Aktivace/deaktivace servisního režimu pomocí stlačení nožní brzdy nebo zatáhnutím ruční brzdy Poznámka: informaci o stlačení brzdového pedálu nebo o zatáhnutí ruční brzdy získává autoalarm z CAN BUS sběrnice. Tato informace není dostupná u všech typů vozidel, a proto aktivace servisního režimu tímto způsobem je vhodná jen u vozidel, které tuto informaci na sběrnici obsahují. Aktivace servisního režimu: Na aktivaci použijte PIN kód, který slouží na nouzovou deaktivaci. - Autoalarm je deaktivovaný. Zapněte zapalování a stlačte brzdový pedál nebo zatáhněte ruční brzdu tolikrát, jaká je hodnota prvního čísla PIN kódu. Během stlačení nebo zatáhnutí se rozsvítí LED dioda. Po zadání prvního čísla počkejte, až zhasne LED dioda. - Stlačte brzdový pedál nebo zatáhněte ruční brzdu tolikrát, jaká je hodnota druhého čísla PIN kódu. Během stlačení nebo zatáhnutí se rozsvítí LED dioda. Po zadání druhého čísla počkejte, až zhasne LED dioda. - Stlačte brzdový pedál nebo zatáhněte ruční brzdu tolikrát, jaká je hodnota třetího čísla PIN kódu. - Pokud jste zadali správný PIN kód, aktivovali jste servisní režim, který je signalizovaný blikáním LED diody. Poznámka: pokud je aktivovaný servisní režim, LED dioda vždy při zapnutém zapalování 2x bliká v třísekundových intervalech. Deaktivace servisního režimu: Na deaktivaci použijte PIN kód, který slouží na nouzovou deaktivaci. - Zapněte zapalování a stlačte brzdový pedál nebo zatáhněte ruční brzdu tolikrát, kolik je hodnota prvního čísla PIN kódu. Během stlačení nebo zatáhnutí se rozsvítí LED dioda. Po zadání prvního čísla počkejte, až zhasne LED dioda. - Stlačte brzdový pedál nebo zatáhněte ruční brzdu tolikrát, jaká je hodnota druhého čísla PIN kódu. Během stlačení nebo zatáhnutí se rozsvítí LED dioda. Po zadání druhého čísla počkejte, až zhasne LED dioda. - Stlačte brzdový pedál nebo zatáhněte ruční brzdu tolikrát, kolik je hodnota třetího čísla PIN kódu. - Pokud jste zadali správný PIN kód, deaktivovali jste servisní režim. LED dioda nesvítí. Upozornění: pokud je naprogramovaná funkce Tajný vypínač nebo Protiúnosový režim, stlačte před začátkem aktivování/deaktivování servisního režimu tajný vypínač a držte ho stlačený během doby zadávání kódu! (kromě aktivace/deaktivace tajným vypínačem) Protiúnosový režim Protiúnosový režim slouží na zabránění odcizení nastartovaného vozidla, když je obsluha ve vozidle. Pokud dojde při nastartovaném vozidle k otevření nebo otevření a zavření předních nebo všech dveří (podle nastavení funkce) se zapne protiúnosový režim. Začne odpočítávat aktivační čas do spuštění poplachu. Tento čas je signalizovaný rychlým blikáním LED diody (LED dioda tento čas nemusí signalizovat - informujte se v montážním středisku). Po udpočítání aktivačního času se aktivuje poplach bez blokování motoru na nastavený čas. Po uplynutí tohoto času poplachu pokračuje a aktivuje se blokování motoru (pokud je zapojené blokování motoru). Blokování motoru je možné nastavit více způsoby. O možnostech se informujte v montážním středisku. Protiúnosový režim je po jeho aktivování trvale aktivní, dokud se nestlačí 1x tajný vypínač a protiúnosový režim se deaktivuje. Pokud chcete funkci využívat, je ji potřebné aktivovat při programování autoalarmu (o možnostech se informujte v montážním středisku). Pokud je funkce v autoalarmu aktivovaná, uživatet si ji může libovolně zapínat/vypínat (je potřebné, aby byl namontovaný tajný vypínač). Zapnutí funkce protiúnosového režimu - odemkněte vozidlo a nechejte otevřené řidičovy dveře - zapněte zapalování a stlačte tajný vypínač na 10 sek., dokud nezačne LED dioda rychle blikat. Během rychlého blikání (5 sek.) pusťte tajný vypínač. - LED dioda 2x blikne a protiúnosový režim je zapnutý Vypnutí funkce protiúnosového režimu Na vypnutí protiúnosového režimu postupujte stejným způsobem jako při zapnutí, LED dioda blikne 4x pro potvrzení vypnutí funkce.

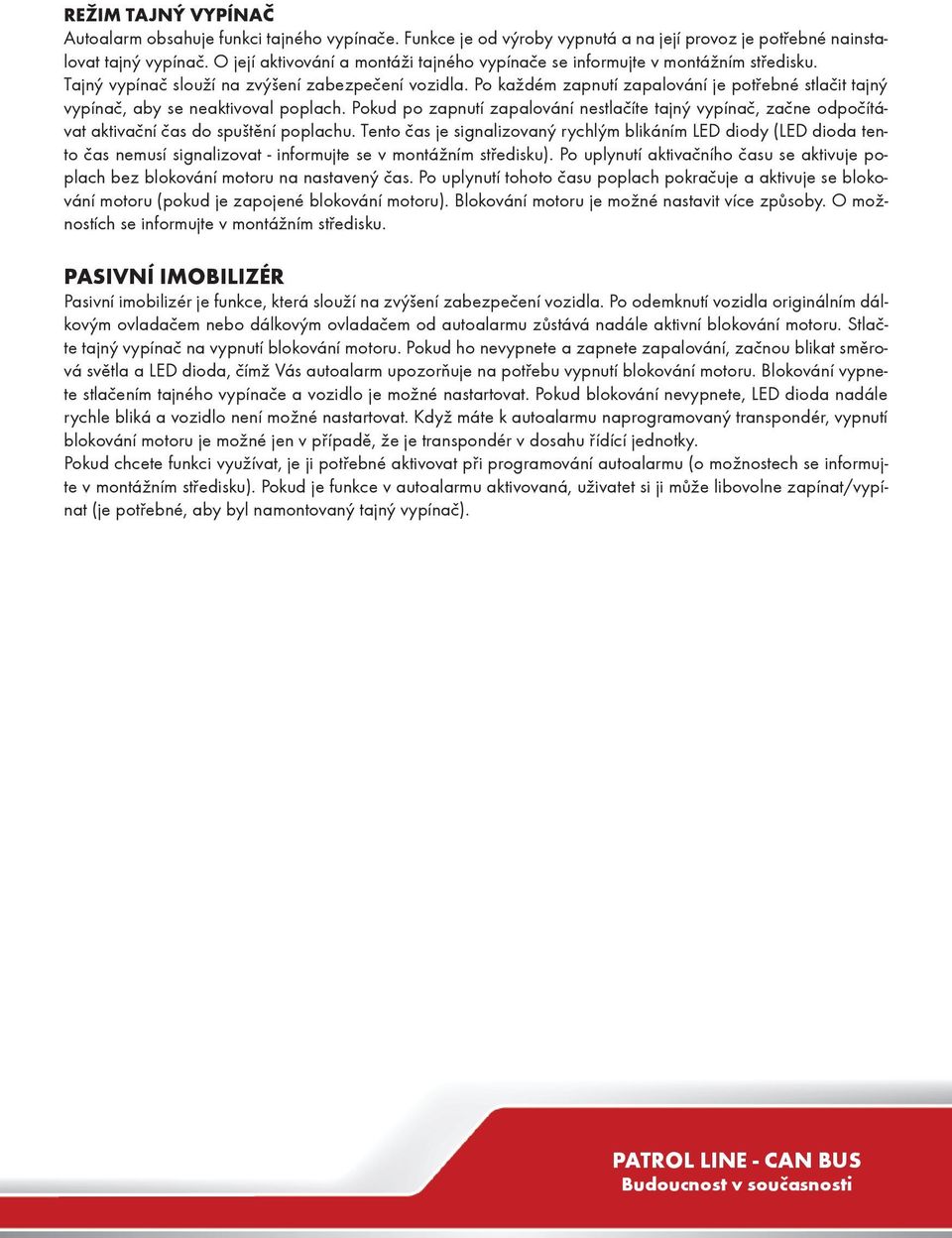

9 režim tajný vypínač Autoalarm obsahuje funkci tajného vypínače. Funkce je od výroby vypnutá a na její provoz je potřebné nainstalovat tajný vypínač. O její aktivování a montáži tajného vypínače se informujte v montážním středisku. Tajný vypínač slouží na zvýšení zabezpečení vozidla. Po každém zapnutí zapalování je potřebné stlačit tajný vypínač, aby se neaktivoval poplach. Pokud po zapnutí zapalování nestlačíte tajný vypínač, začne odpočítávat aktivační čas do spuštění poplachu. Tento čas je signalizovaný rychlým blikáním LED diody (LED dioda tento čas nemusí signalizovat - informujte se v montážním středisku). Po uplynutí aktivačního času se aktivuje poplach bez blokování motoru na nastavený čas. Po uplynutí tohoto času poplach pokračuje a aktivuje se blokování motoru (pokud je zapojené blokování motoru). Blokování motoru je možné nastavit více způsoby. O možnostích se informujte v montážním středisku. pasivní imobilizér Pasivní imobilizér je funkce, která slouží na zvýšení zabezpečení vozidla. Po odemknutí vozidla originálním dálkovým ovladačem nebo dálkovým ovladačem od autoalarmu zůstává nadále aktivní blokování motoru. Stlačte tajný vypínač na vypnutí blokování motoru. Pokud ho nevypnete a zapnete zapalování, začnou blikat směrová světla a LED dioda, čímž Vás autoalarm upozorňuje na potřebu vypnutí blokování motoru. Blokování vypnete stlačením tajného vypínače a vozidlo je možné nastartovat. Pokud blokování nevypnete, LED dioda nadále rychle bliká a vozidlo není možné nastartovat. Když máte k autoalarmu naprogramovaný transpondér, vypnutí blokování motoru je možné jen v případě, že je transpondér v dosahu řídící jednotky. Pokud chcete funkci využívat, je ji potřebné aktivovat při programování autoalarmu (o možnostech se informujte v montážním středisku). Pokud je funkce v autoalarmu aktivovaná, uživatet si ji může libovolne zapínat/vypínat (je potřebné, aby byl namontovaný tajný vypínač). PATROL LINE - CAN BUS Budoucnost v současnosti
