Zabezpečovací systém pro vozidla vybavená sběrnicí CAN a zabudovaným centrálním zamykáním na dálkové ovládání SE 525

Transkript

1 Zabezpečovací systém pro vozidla vybavená sběrnicí CAN a zabudovaným centrálním zamykáním na dálkové ovládání SE 525

2 Obsah 1 Ovládání a režimy systému 3 11 Aktivace zabezpečení3 12 Deaktivace zabezpečení (odbezpečení vozidla) 4 13 Režimy blikání LED diody 4 14 Dočasné vyřazení otřesového senzoru 5 15 Režim Obsluha5 16 Režimy alarmu 5 17 Ukončení alarmu 6 18 Otevření zavazadlového prostoru6 2 Montáž zabezpečovacího systému 7 21 Zapnutí systému7 22 Postup montáže 7 23 Schéma zapojení7 3 Nastavení systému 9 31 Postup nastavení systému 9 32 Přehled položek nastavení Význam položek nastavení 10 1 Potvrzení zabezpečení a odbezpečení vozidla 10 2 Výstup pro blinkry nebo světla 11 3 Automatická aktivace imobilizéru (AED) 12 4 Upozornění na nezavřené dveře (tovární nastavení - vypnuto) 13 5 Pasivní aktivace zabezpečení (tovární nastavení - vypnuto) 13 6 Doba do pasivní aktivace zabezpečení (tov nastavení - 30 sek) 13 7 Automatická opětovná aktivace zabezpečení (tov nast - vyp) 13 8 Délka poplachu (tov nast - 30 sek) 14 9 Automatické zavírání oken nebo ovládání dalšího zařízení 14 (tov nast - vypnuto) Kód na odbezpečení systému (tov nast hodnota 1) 14 2

3 1 Ovládání a režimy systému 11 Aktivace zabezpečení Zabezpečovací systém může být aktivován těmito způsoby: 1 Stisknutím příslušného tlačítka na originálním dálkovém ovládání 2 Pomocí funkce pasivní aktivace zabezpečení 3 Automatickou opětovnou aktivací zabezpečení 1 Stisknutím příslušného tlačítka na originálním dálkovém ovládání Postupujte následujícím způsobem: - Vypněte zapalování - Pokud je připojen NO imobilizér, dojde k jeho aktivaci - Pokud je zapnuta funkce automatické aktivace imobilizéru (AED), bude imobilizér aktivován 20 nebo 30 sekund po vypnutí zapalování Tuto funkci lze nastavit v nabídce nastavení #4 - Zavřete všechny dveře, kapotu a zavazadlový prostor - Stiskněte tlačítko Zamknout na originálním dálkovém ovládání Stisknutí tlačítka bude potvrzeno signálem sirény nebo klaksonu a bliknutím blinkrů Nastavení lze provést v nabídce nastavení #2 - Vozidlo bude nyní zabezpečeno - Pokud je připojen NC imobilizér, dojde k jeho aktivaci - Pokud je k systému připojeno elektronické ovládání oken, dojde k jejich automatickému zavření Tuto funkci lze nastavit v nabídce nastavení #10 - Zabezpečení vozidla bude potvrzeno pomalým blikáním LED diody * Zabezpečení dveří bude aktivováno se zpožděním 5, 25, 40 nebo 60 sekund po aktivaci zabezpečení vozidla Tuto dobu lze nastavit v nabídce nastavení #5 * Pokud nebudou při aktivaci zabezpečení zavřeny některé dveře, budete na tuto skutečnost upozorněni třemi signály sirény za 5, 25, 40 nebo 60 sekund po aktivaci zabezpečení * Pokud nebude při aktivaci zabezpečení zavřen zavazadlový prostor nebo kapota, budete na tuto skutečnost upozorněni třemi signály sirény při aktivaci zabezpečení 2 Pasivní aktivace zabezpečení Funkce pasivní aktivace zabezpečení může být nastavena do režimu I nebo II (viz dále) Po uplynutí 30 nebo 180 sekund bude vozidlo automaticky zabezpečeno Nastavení lze provést v nabídce nastavení #7 - Vypněte zapalování - Pokud je připojen NO imobilizér, dojde k jeho aktivaci - Pokud je zapnuta funkce automatické aktivace imobilizéru (AED), bude imobilizér aktivován 20 nebo 30 sekund po vypnutí zapalování Tuto funkci lze zapnout v nabídce nastavení #4 - Zavřete všechny dveře, kapotu a zavazadlový prostor - Po uplynutí 30 nebo 180 sekund dojde k automatické aktivaci zabezpečení - Aktivace zabezpečení bude potvrzena signálem sirény nebo klaksonu a bliknutím blinkrů Nastavení lze provést v nabídce nastavení #2 - Vozidlo bude nyní zabezpečeno - Pokud je připojen NC imobilizér, dojde k jeho aktivaci - Pokud je k systému připojeno elektronické ovládání oken, dojde k jejich automatickému zavření Tuto funkci lze zapnout v nabídce nastavení #10 - Zabezpečení vozidla bude potvrzeno pomalým blikáním LED diody * Pokud dojde během odpočítávání 30 resp 180 sekund k otevření dveří, bude toto odpočítávání přerušeno Po zavření všech dveří začne odpočítávání znovu 3

4 3 Automatická opětovná aktivace zabezpečení Automatickou opětovnou aktivaci zabezpečení lze zapnout v nabídce nastavení #8 Pokud je funkce zapnuta a během 30 sekund po stisknutí tlačítka pro odbezpečení vozidla nedojde k otevření žádných dveří, kapoty ani zavazadlového prostoru, bude zabezpečení automaticky opět aktivováno 12 Deaktivace zabezpečení (odbezpečení vozidla) Odbezpečení vozidla lze provést těmito způsoby: 1 Stisknutím tlačítka Odemknout na originálním dálkovém ovládání 2 Pomocí tlačítka Obsluha (při ztrátě dálkového ovládání) 1 Stisknutím tlačítka Odemknout na originálním dálkovém ovládání Postupujte následujícím způsobem: - Pokud je vozidlo zabezpečeno, stiskněte tlačítko Odemknout na originálním dálkovém ovládání - Deaktivace zabezpečení bude potvrzena dvěma signály sirény nebo klaksonu a bliknutím blinkrů Nastavení lze provést v nabídce nastavení #2 - V závislosti na zapojení NO nebo NC imobilizéru a dále dle nastavení nabídky #4 dojde k vypnutí imobilizéru, případně může imobilizér zůstat zapnutý a bude zapotřebí jej vypnout zadáním kódu - LED dioda přestane svítit * Pokud byl v době vaší nepřítomnosti aktivován alarm, ozvou se při odbezpečení vozidla navíc 4 signály sirény a blinkry navíc dvakrát bliknou Počet bliknutí LED diody bude následně udávat číslo bezpečnostního okruhu, k jehož narušení došlo Okruhy jsou označeny následovně: Aktivován 2 stupeň otřesového senzoru = 1 bliknutí Otevřena kapota nebo zavazadlový prostor = 3 bliknutí Otevřeny dveře = 4 bliknutí Zapnuto zapalování = 5 bliknutí * Po zapnutí zapalování dojde k vymazání údaje o narušeném bezpečnostním okruhu 2 Pomocí tlačítka Obsluha Pokud dojde ke ztrátě nebo poškození dálkového ovládání, je možné provést odbezpečení vozidla následujícím způsobem: - Pokud je vozidlo zabezpečeno a spuštěn alarm: - Zapněte zapalování (pokud je zapnuto, vypněte jej a znovu zapněte) - Po 2 sekundách začne LED dioda pomalu blikat - Jakmile bude počet bliknutí LED diody odpovídat kódu pro odbezpečení*, stiskněte tlačítko Obsluha - Pokud bylo tlačítko stisknuto ve správný čas, bude vozidlo odbezpečeno * Pokud tlačítko Obsluha stisknete v nesprávný čas, můžete zadání opakovat Po 3 neúspěšných pokusech je nutné 3 minuty počkat 13 Režimy blikání LED diody Dle režimu blikání LED diody lze určit aktuální stav zabezpečení: Pomalé blikání = Vozidlo zabezpečeno Rychlé blikání = Automatická nebo pasivní aktivace zabezpečení Svítí = Režim Obsluha Vypnuta = Vozidlo odbezpečeno 4

5 14 Dočasné vyřazení otřesového senzoru Pokud je to nutné, je možné otřesový senzor lze dočasně vyřadit z činnosti následujícím způsobem: 1 Vypněte zapalování a otevřete dveře 2 Stiskněte a podržte tlačítko Obsluha, dokud LED dioda jednou neblikne Tím je potvrzeno, že je dočasně vyřazen první stupeň otřesového senzoru 3 Znovu stiskněte a podržte tlačítko Obsluha, dokud LED dioda dvakrát neblikne Tím je potvrzeno, že je dočasně vyřazen celý otřesový senzor * Otřesový senzor bude vyřazen z činnosti až do příštího zapnutí zapalování 15 Režim Obsluha Režim Obsluha je vhodné zapnout, pokud předáváte vozidlo další osobě, například obsluze parkoviště nebo servisu Postup aktivace režimu Obsluha je následující: 1 Odbezpečte vozidlo a zapněte zapalování 2 Během 10 sekund stiskněte a podržte tlačítko Obsluha po dobu 5 sekund Rozsvícení LED diody potvrzuje, že byl aktivován režim Obsluha Režim Obsluha lze vypnout dvěma způsoby: 1 Postupujte stejným způsobem, jako při zapínání režimu Obsluha Vypnutí tohoto režimu bude potvrzeno tak, že přestane svítit LED dioda 2 Režim Obsluha bude automaticky vypnut, pokud bude zapnuto zapalování po dobu více než 30 minut * Pokud je zabezpečovací systém v režimu Obsluha, není možné provádět nastavení ani nebude automaticky zapnut imobilizér * Před zapnutím režimu Obsluha vypněte automatické zapnutí imobilizéru, jinak nebude možné v režimu Obsluha vozidlo nastartovat 16 Režimy alarmu 1 Aktivace prvního stupně otřesového senzoru - Siréna vydá 3 výstražné signály a blinkry jednou bliknou 2 Aktivace druhého stupně otřesového senzoru - Siréna se rozezní po dobu 1 cyklu* - Blinkry budou blikat po dobu 1 cyklu* - LED dioda bude blikat * Pokud bude stále přítomna příčina poplachu (druhý stupeň otřesového senzoru bude stále aktivován), bude alarm ukončen po 3 cyklech* Po skončení příčiny poplachu bude otřesový senzor fungovat normálně 3 Otevření a zavření zavazadlového prostoru nebo kapoty - Siréna se rozezní po dobu 1 cyklu* - Blinkry budou blikat po dobu 1 cyklu* - LED dioda bude blikat 4 Otevření a ponechání otevřeného zavazadlového prostoru nebo kapoty - Siréna se rozezní po dobu 3 cyklů - Blinkry budou blikat po dobu 3 cyklů* - LED dioda bude blikat - Po dokončení 3 cyklů bude bezpečnostní okruh kapoty a zavazadlového prostoru odpojen, dokud nebude kapota resp zavazadlový prostor zavřen 5

6 5 Otevření a zavření dveří - Siréna se rozezní po dobu 1 cyklu* - Blinkry budou blikat po dobu 1 cyklu* - LED dioda bude blikat 6 Otevření a ponechání otevřených dveří - Siréna se rozezní po dobu 3 cyklů - Blinkry budou blikat po dobu 3 cyklů* - LED dioda bude blikat - Po dokončení 3 cyklů bude bezpečnostní okruh dveří odpojen, dokud nebudou všechny dveře zavřeny 7 Zapnutí a vypnutí zapalování - Siréna se rozezní po dobu 1 cyklu* - Blinkry budou blikat po dobu 1 cyklu* - LED dioda bude blikat 8 Zapnutí a ponechání zapnutého zapalování - Siréna se rozezní po dobu 3 cyklů* - Blinkry budou blikat po dobu 3 cyklů* - LED dioda bude blikat - Po dokončení 3 cyklů bude bezpečnostní okruh zapalování odpojen, dokud nebude zapalování vypnuto * 1 cyklus odpovídá 30 nebo 60 sekundám dle nastavení nabídky #9 17 Ukončení alarmu Alarm je možné ukončit několika způsoby: 1 Stisknutím tlačítka Zamknout na dálkovém ovládání: Pokud při spuštěném alarmu stisknete tlačítko Zamknout, vypne se siréna i blinkry, ale vozidlo zůstane v zabezpečeném režimu 2 Stisknutím tlačítka Odemknout na dálkovém ovládání: Pokud při spuštěném alarmu stisknete tlačítko Odemknout, vypne se siréna i blinkry Následně se ozvou 4 signály sirény, blinkry 3 krát bliknou a počet bliknutí LED diody bude odpovídat číslu bezpečnostního okruhu, k jehož narušení došlo (viz kapitola Deaktivace zabezpečení) Vozidlo bude nyní odbezpečeno * Po zapnutí zapalování dojde k vymazání údaje o narušeném bezpečnostním okruhu 3 Pomocí tlačítka Obsluha Pokud dojde k poškození nebo ztrátě dálkového ovládání, lze zabezpečovací systém odblokovat pomocí tlačítka Obsluha, jak je popsáno výše Po odblokování bude vypnuta siréna i blinkry a vozidlo bude odbezpečeno 18 Otevření zavazadlového prostoru Pokud je vozidlo zabezpečeno, lze stisknout tlačítko Otevření zavazadlového prostoru na originálním dálkovém ovládání Dojde k otevření zavazadlového prostoru a zároveň bude odpojen snímač jeho otevření a otřesový senzor Otevření zavazadlového prostoru tedy nevyvolá poplach Po zavření zavazadlového prostoru bude zabezpečení celého vozidla obnoveno 6

7 2 Montáž zabezpečovacího systému 21 Zapnutí systému Po zapnutí zabezpečovacího systému bude obnoven režim, který byl nastaven při jeho vypnutí 22 Postup montáže 1 Pomocí tlačítka S (viz schéma zapojení) nastavte značku a model vozidla Tlačítko naleznete v jednotce alarmu pod nálepkou CAR CODE SETTING 2 Přepínačem Jumper nastavte požadovaný režim sběrnice CAN: využití dvou vodičů nebo jednoho vodiče (Scan) (viz následující kapitola) 3 Zapojení jednotlivých vodičů proveďte dle schématu zapojení a příslušných doporučení 23 Schéma zapojení Jumper J1: Přepínač Jumper nastavte následujícím způsobem: Sběrnice CAN využívá 2 vodiče: Sběrnice CAN využívá 1 vodič (Scan): Tlačítko S k nastavení typu vozidla ( pod nálepkou CAR CODE SETTING) Indikační LED dioda ( pod nálepkou CAR CODE SETTING) C1-1: Červenobílý < vstup - výběr polarity (poj 10 A) C1-2: Bílý > výstup pro blinkry (+/-) C1-3: Bílý > výstup pro blinkry (+/-) C1-4: Červený < napájení +12 V (pojistka 5 A) C1-5: Hnědý > Výstup sirény (+) C1-6: Oranžovočerný > Výstup - NO imobilizér (-500mA) C1-7: Černý < Zem C1-8: Oranžový > Výstup - NC imobilizér (-500 ma) C2-1: Růžový > Výstup klaksonu (-) C2-2: Šedočerný > Přídavný výstup (ovládání oken) (-500 ma) C2-3: Nezapojen C2-4: Červenočerný < Vyřazení otřesového senzoru a sledování zapalování (-) C3 > Konektor pro připojení LED diody C4 > Konektor pro připojení tlačítka Obsluha C5-1: Zelený < Vstup pro první stupeň přídavného senzoru (-) C5-2: Modrý < Vstup pro druhý stupeň přídavného senzoru (-) C5-3: Černý - Zem přídavného senzoru C5-4: Napájení přídavného senzoru (+12 V) C6-1: Zelený < Vstup pro první stupeň otřesového senzoru (-) C6-2: Modrý < Vstup pro druhý stupeň otřesového senzoru (-) C6-3: Černý - Zem otřesového senzoru C6-4: Červený Napájení otřesového senzoru C7-1: Červený< Napájení Bootloader +12 V (využito při aktualizaci firmwaru) C7-2: Žlutý < Bootloader Rx C7-3: Hnědý > Bootloader Tx C7-4: Černý < Zem Bootloader C8-1: Zelenočerný < CAN-H C8-2: Oranžový < CAN-L (Scan) 7

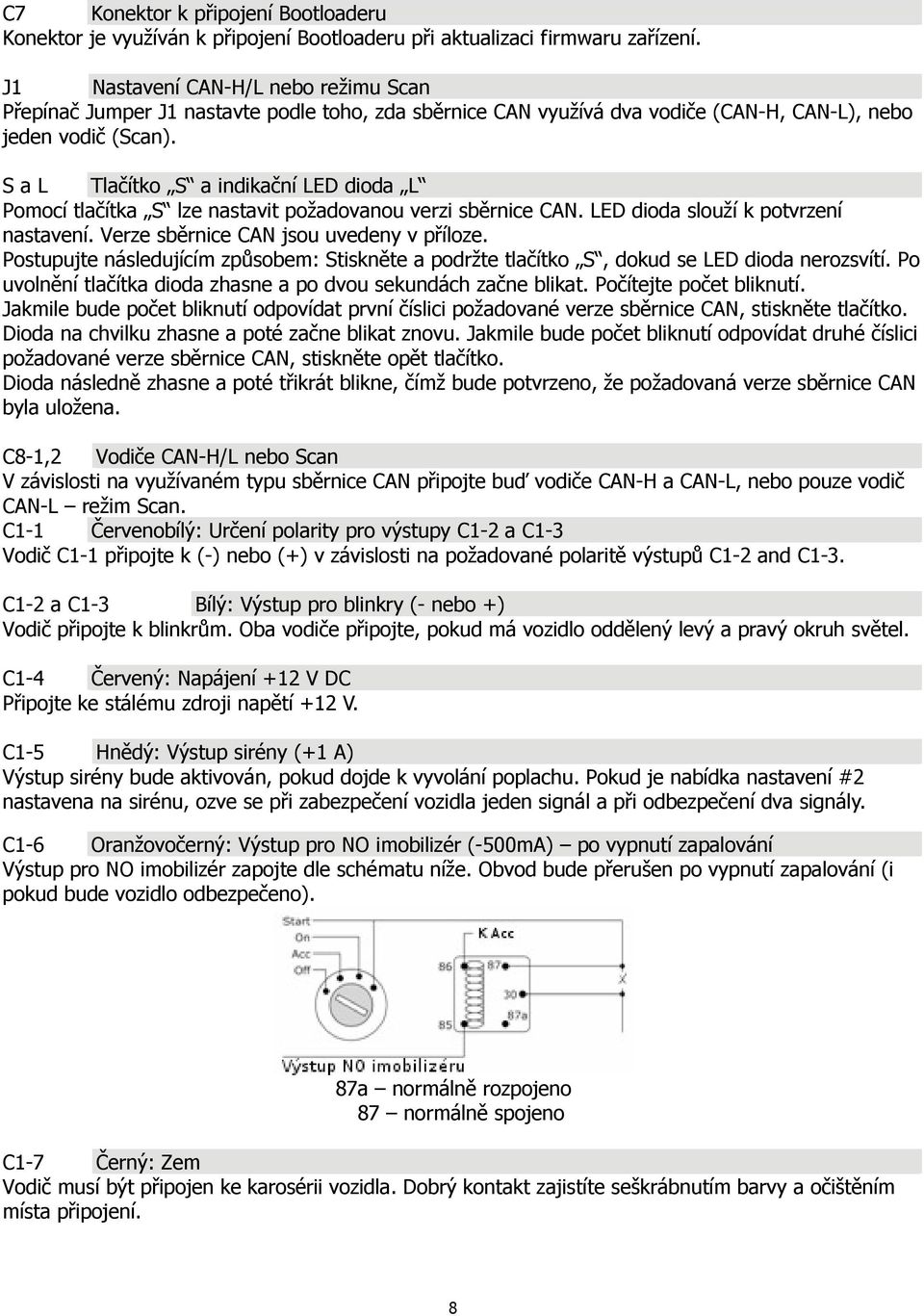

8 C7 Konektor k připojení Bootloaderu Konektor je využíván k připojení Bootloaderu při aktualizaci firmwaru zařízení J1 Nastavení CAN-H/L nebo režimu Scan Přepínač Jumper J1 nastavte podle toho, zda sběrnice CAN využívá dva vodiče (CAN-H, CAN-L), nebo jeden vodič (Scan) S a L Tlačítko S a indikační LED dioda L Pomocí tlačítka S lze nastavit požadovanou verzi sběrnice CAN LED dioda slouží k potvrzení nastavení Verze sběrnice CAN jsou uvedeny v příloze Postupujte následujícím způsobem: Stiskněte a podržte tlačítko S, dokud se LED dioda nerozsvítí Po uvolnění tlačítka dioda zhasne a po dvou sekundách začne blikat Počítejte počet bliknutí Jakmile bude počet bliknutí odpovídat první číslici požadované verze sběrnice CAN, stiskněte tlačítko Dioda na chvilku zhasne a poté začne blikat znovu Jakmile bude počet bliknutí odpovídat druhé číslici požadované verze sběrnice CAN, stiskněte opět tlačítko Dioda následně zhasne a poté třikrát blikne, čímž bude potvrzeno, že požadovaná verze sběrnice CAN byla uložena C8-1,2 Vodiče CAN-H/L nebo Scan V závislosti na využívaném typu sběrnice CAN připojte buď vodiče CAN-H a CAN-L, nebo pouze vodič CAN-L režim Scan C1-1 Červenobílý: Určení polarity pro výstupy C1-2 a C1-3 Vodič C1-1 připojte k (-) nebo (+) v závislosti na požadované polaritě výstupů C1-2 and C1-3 C1-2 a C1-3 Bílý: Výstup pro blinkry (- nebo +) Vodič připojte k blinkrům Oba vodiče připojte, pokud má vozidlo oddělený levý a pravý okruh světel C1-4 Červený: Napájení +12 V DC Připojte ke stálému zdroji napětí +12 V C1-5 Hnědý: Výstup sirény (+1 A) Výstup sirény bude aktivován, pokud dojde k vyvolání poplachu Pokud je nabídka nastavení #2 nastavena na sirénu, ozve se při zabezpečení vozidla jeden signál a při odbezpečení dva signály C1-6 Oranžovočerný: Výstup pro NO imobilizér (-500mA) po vypnutí zapalování Výstup pro NO imobilizér zapojte dle schématu níže Obvod bude přerušen po vypnutí zapalování (i pokud bude vozidlo odbezpečeno) 87a normálně rozpojeno 87 normálně spojeno C1-7 Černý: Zem Vodič musí být připojen ke karosérii vozidla Dobrý kontakt zajistíte seškrábnutím barvy a očištěním místa připojení 8

9 C1-8 Oranžový: Výstup pro NC imobilizér (-500mA) při zabezpečení vozidla Výstup pro NO imobilizér zapojte dle schématu níže Obvod bude přerušen po zabezpečení vozidla 87a normálně rozpojeno 87 normálně spojeno C2-1 Růžový: Výstup pro klakson vozidla (-) Výstup klaksonu bude aktivován, pokud dojde k vyvolání poplachu Pokud je nabídka nastavení #2 nastavena na klakson, ozve se při zabezpečení vozidla jeden signál a při odbezpečení dva signály Připojení pomocí přídavného relé proveďte dle následujících schémat: C2-2 Šedočerný: Přídavný výstup Přídavný výstup lze využít například k ovládání oken C2-3 Rezervní vstup Nezapojen C2-4 Červenočerný: Vyřadit otřesový senzor a zapalování (-) Pokud je systém zabezpečen, lze přivedením záporného pulsu na tento vstup vyřadit z činnosti otřesový senzor a sledování zapalování 3 Nastavení systému 31 Postup nastavení systému Nastavení jednotlivých funkcí systému lze provést následujícím způsobem: 1 Odbezpečte vozidlo a vypněte zapalování 2 Otevřete dveře a zapněte zapalování 3 Během následujících 10 sekund stiskněte třikrát tlačítko Obsluha 4 Systém vstoupí do režimu nastavení, což bude potvrzeno dvousekundovým signálem sirény * Obnovení továrního nastavení: Během 10 sekund po zapnutí zapalování stiskněte a podržte tlačítko Obsluha Dvousekundový signál sirény potvrdí, že bylo obnoveno tovární nastavení systému Příklad: nastavení nabídky #4 na 40 sekund 1 Během 10 sekund stiskněte tlačítko Obsluha 4 krát Každé stisknutí tohoto tlačítka bude potvrzeno signálem sirény 2 Po dvou sekundách se ozvou 4 signály sirény, které potvrdí, že je zvolena nabídka nastavení #4 9

10 3 Během následujících 3 sekund stiskněte třikrát tlačítko Obsluha Následně se ozvou 3 signály sirény, které potvrdí, že je nastaveno 40 sekund (původní nastavení by bylo oznámeno jedním signálem) 4 Za dvě sekundy se ozve sekundový signál sirény, který potvrdí, že bylo provedeno nastavení na 40 sekund 5 Během následujících 10 sekund můžete zvolit pomocí tlačítka Obsluha jinou nabídku k nastavení Pokud tlačítko Obsluha nestisknete, ukončí se za 10 sekund režim nastavení, což bude potvrzeno dvousekundovým signálem sirény * Režim nastavení lze kdykoli ukončit následujícími způsoby: - Vypněte zapalování nebo zavřete dveře - Po dobu 10 sekund nebude stisknuto tlačítko Obsluha 32 Přehled položek nastavení Položka Funkce 1 signál 2 signály 3 signály 4 signály 5 signálů 1 Potvrzení zabezp a odbezp 2 Výstup pro blinkry nebo světla 3 Automat aktivace imobilizéru 4 Upozornění na otevřené dveře 5 Pasivní aktivace zabezpečení Vypnuto Blinkry Klakson Siréna* Siréna a blik *Normální Pulsní Kontinuání Vypnuto* Režim-I Režim-II Vypnuto 25 sek * 40 sek 60 sek Vypnuto* Režim-I Režim-II 6 Doba do pas aktivace 30 sek 180 sek* 7 Opětovná aktivace zabezpeč Vypnuto* Zapnuto 8 Délka poplachu 30 sek* 60 sek 9 Automatické zavírání oken 10 Kód na odbezpečení systému Symbol * označuje tovární nastavení 10 sek 20 sek* 30 sek 40 sek Kontinuální Hodnota 1* Hodnota 2 až Význam položek nastavení 1 Potvrzení zabezpečení a odbezpečení vozidla Stisknutí tlačítek Zamknout a Odemknout na dálkovém ovládání může být potvrzeno bliknutím blinkrů, signálem klaksonu nebo sirény Nastavení bude potvrzeno různým počtem signálů sirény: 2 signály sirény Blinkry Při stisknutí tlačítka Zamknout bliknou blinkry jedenkrát, při stisknutí Odemknout bliknou dvakrát 3 signály sirény Klakson/siréna Při stisknutí tlačítka Zamknout se ozve jeden signál klaksonu resp sirény, při stisknutí Odemknout se ozvou dva signály klaksonu 10

11 4 signály sirény Siréna a blinkry Při stisknutí tlačítka Zamknout se ozve jeden signál sirény a blinkry jednou bliknou, při stisknutí Odemknout se ozvou dva signály sirény a blinkry dvakrát bliknou 2 Výstup pro blinkry nebo světla Pokud dojde ke spuštění alarmu, začnou blikat blinkry nebo parkovací světla, která jsou připojena k tomuto výstupu 1 signál sirény = Normální Pokud jsou blinkry nebo parkovací světla připojena normálním způsobem, zvolte nastavení Normální 2 signály sirény = Pulsní 3 signály sirény = Kontinuální Ve vozidlech vybavených sběrnicí CAN bývá obtížné připojit blinkry přímo V tomto případě připojte tento příslušný výstup k vypínači výstražných blinkrů, jak je uvedeno na schématu níže V tomto případě je zapotřebí nastavit správný typ výstupu (pulsní nebo kontinuální) v závislosti na typu ovládání blinkrů Po zapojení a volbě nastavení na Pulsní nebo Kontinuální vyzkoušejte funkci systému Pokud by toto nastavení nefungovalo, bude zapotřebí provést proceduru učení ovládání blinkrů Postupujte následujícím způsobem: 1 Zapněte výstražné blinkry 2 Třikrát za sebou zapněte a vypněte zapalování (v režimu odbezpečeno) 3 Ozve se jeden signál sirény, který potvrzuje, že se systém nachází v režimu učení ovládání blinkrů 4 Během 10 sekund stiskněte a podržte tlačítko Obsluha 5 Jakmile blinkry 10 krát bliknout a rozsvítí se LED dioda, tlačítko Obsluha uvolněte 6 Následně LED dioda zhasne a ozve se signál sirény, který potvrzuje, že procedura učení 7 proběhla úspěšně Pokud během následujících 10 sekund nestisknete tlačítko Obsluha, opustí systém režim učení Režim učení lze kdykoli přerušit zapnutím zapalování V tomto případě bude zachováno původní nastavení 11

12 3 Automatická aktivace imobilizéru (AED) Tato funkce umožňuje automatickou aktivaci imobilizéru Lze zvolit dva režimy: 2 signály sirény = Režim-I Imobilizér bude automaticky aktivován po 20 sekundách od vypnutí zapalování 1 Vypněte zapalování 2 LED dioda začne blikat 3 Po 20 sekundách bude zapnut imobilizér a LED dioda zhasne 4 Pokud během těchto 20 sekund zapnete zapalování nebo stiskněte tlačítko pro odbezpečení systému, bude odpočítávání přerušeno a LED dioda zhasne 5 Odpočítávání lze znovu zapnout zapnutím a následným vypnutím zapalování LED dioda začne blikat Po stisknutí tlačítka pro zabezpečení vozidla bude také ihned aktivován imobilizér 6 Pokud během odpočítávání 20 sekund stisknete tlačítko pro zabezpečení vozidla, bude také 7 ihned aktivován imobilizér Vypnutí imobilizéru: Při odbezpečení vozidla zůstane imobilizér zapnutý a jeho vypnutí lze provést pouze zadáním kódu 3 signály sirény = Režim-II 1 Vypněte zapalování 2 LED dioda začne blikat 3 Po 30 sekundách bude zapnut imobilizér a LED dioda zhasne 4 Pokud během těchto 30 sekund zapnete zapalování nebo stiskněte tlačítko pro odbezpečení systému, bude odpočítávání přerušeno a LED dioda zhasne 5 Odpočítávání lze znovu zapnout zapnutím a následným vypnutím zapalování LED dioda začne blikat Po stisknutí tlačítka pro zabezpečení vozidla bude také ihned aktivován imobilizér 6 Pokud během odpočítávání 30 sekund stisknete tlačítko pro zabezpečení vozidla, bude také ihned aktivován imobilizér 7 Vypnutí imobilizéru: Vypnutí imobilizéru lze provést dvěma způsoby: - Po stisknutí tlačítka pro odbezpečení vozidla bude také automaticky vypnut imobilizér - Zadáním kódu (při ztrátě dálkového ovládání) * Pokud je zapnut imobilizér, nelze provádět následující operace: - Ukládání kódů nových dálkových ovládání - Měnit nastavení systému - Měnit nastavení blinkrů resp parkovacích světel - Aktivace režimu Obsluha * Rozdíl mezi režimy I a II: - V režimu I bude zapnut imobilizér 20 sekund po vypnutí zapalování - V režimu I bude zapnut imobilizér 30 sekund po vypnutí zapalování - V režimu I nebude imobilizér vypnut pouhým stisknutím tlačítka pro odbezpečení vozidla, ale bude zapotřebí zadat kód - V režimu II bude imobilizér vypnut současně s odbezpečením vozidla příslušným tlačítkem na dálkovém ovládání 12

13 4 Upozornění na nezavřené dveře (tovární nastavení - vypnuto) 1 signál sirény = Vypnuto Pokud bude provedeno zabezpečení vozidla a nebudou zavřeny všechny dveře, kapota nebo zavazadlový prostor, ozvou se tři signály sirény, blinkry třikrát bliknou a následně bude daný bezpečnostní okruh odpojen, dokud nebudou příslušné dveře zavřeny 2, 3 nebo 4 signály sirény = 25, 40 nebo 60 sekund 1 Pokud bude provedeno zabezpečení vozidla a nebude zavřena kapota nebo zavazadlový prostor, ozvou se tři signály sirény, blinkry třikrát bliknou a následně bude daný bezpečnostní okruh odpojen, dokud nebudou příslušné dveře zavřeny 2 Další tři signály sirény a bliknutí blinkrů bude provedeno po 25, 40 nebo 60 sekundách od aktivace zabezpečení, pokud nebudou zavřeny některé dveře Následně bude daný bezpečnostní okruh odpojen, dokud nebudou příslušné dveře zavřeny 5 Pasivní aktivace zabezpečení (tovární nastavení - vypnuto) Pokud je funkce zapnuta, dojde po 30 nebo 180 sekundách od vypnutí zapalování a zavření dveří k automatické aktivaci zabezpečení vozidla Funkce je následující: 2 signály sirény = Režim-I Režim-I funguje následujícím způsobem: 1 Vypněte zapalování 2 Zavřete všechny dveře, kapotu a zavazadlový prostor 3 LED dioda začne rychle blikat a za 30 resp 180 sekund dojde k automatickému zabezpečení vozidla 4 Výstup pro automatické zavírání oken bude zapnut v závislosti na nastavení nabídky #9 * Odpočítávání doby do automatického zabezpečení vozidla bude přerušeno, pokud dojde k otevření jakýchkoli dveří, kapoty nebo zavazadlového prostoru Jakmile budou všechny dveře zavřeny, začne odpočítávání daného času od začátku 3 signály sirény = Režim-II Režim-II funguje podobně jako Režim-I, jediným rozdílem je, že nebude zapnuto automatické zavření oken 6 Doba do pasivní aktivace zabezpečení (tov nastavení - 30 sek) 1 signál sirény = 30 sekund Vozidlo bude automaticky zabezpečeno 30 sekund po vypnutí zapalování a zavření všech dveří, kapoty a zavazadlového prostoru 2 signály sirény = 180 sekund Vozidlo bude automaticky zabezpečeno 180 sekund po vypnutí zapalování a zavření všech dveří, kapoty a zavazadlového prostoru 7 Automatická opětovná aktivace zabezpečení (tov nast - vyp) 2 signály sirény = Zapnuto Pokud je funkce zapnuta, dojde k automatické opětovné aktivaci zabezpečení v případě, že během 30 sekund po stisknutí tlačítka k odbezpečení nedojde k otevření žádných dveří 13

14 8 Délka poplachu (tov nast - 30 sek) 1 signál sirény = 30 sekund Délka cyklu poplachu bude 30 sekund 2 signály sirény = 60 sekund 9 Automatické zavírání oken nebo ovládání dalšího zařízení (tov nast - vypnuto) Pokud je funkce zapnuta, bude výstup ovládání elektrického zavírání oken aktivován společně se zabezpečením vozidla 1, 2, 3 nebo 4 signály sirény = 10, 20, 30 nebo 40 sekund Výstup bude aktivní po dobu 10, 20, 30 nebo 40 sekund od aktivace zabezpečení 5 signálů sirény = Kontinuální Výstup bude aktivní po celou dobu, po kterou bude vozidlo zabezpečeno 10 Kód na odbezpečení systému (tov nast hodnota 1) Nastavení kódu na odbezpečení systému (například při ztrátě dálkového ovládání), lze provést následujícím způsobem Například: Nastavení kódu na hodnotu 6: 1 Dle postupu v kapitole 3 vstupte do režimu nastavení systému 2 Během následujících 10 sekund stiskněte 10 krát tlačítko Obsluha Každé stisknutí bude potvrzeno signálem sirény 3 Po uplynutí 2 sekund se ozve 10 signálů sirény, které potvrdí, že je nabídka #10 připravena k nastavení 4 Během 10 sekund stiskněte jednou tlačítko Obsluha Ozvou se dva signály sirény, které oznamují, že aktuálně nastavený kód je 2 (tovární nastavení kódu je 1) 5 Během 10 sekund stiskněte opět tlačítko Obsluha Ozvou se tři signály sirény, které oznamují, že byl kód změněn na 3 6 Opětovným stisknutím tlačítka Obsluha během následujících 10 sekund změníte kód na 4, což bude potvrzeno 4 signály sirény 7 Opětovným stisknutím tlačítka Obsluha během následujících 10 sekund změníte kód na 5, což bude potvrzeno 5 signály sirény 8 Opětovným stisknutím tlačítka Obsluha během následujících 10 sekund změníte kód na 6, což bude potvrzeno 6 signály sirény 9 O dvě sekundy později se ozve jeden delší signál sirény (délka 1 sekunda), který potvrdí provedené nastavení změnu kódu na 6 10 Během následujících 10 sekund můžete pomocí tlačítka Obsluha zvolit jinou nabídku nastavení Pokud tlačítko Obsluha nestisknete, bude režim nastavení ukončen, což bude potvrzeno dvousekundovým signálem sirény * Režim nastavení můžete kdykoli ukončit těmito způsoby: - Vypnutím zapalování nebo zavřením dveří - Pokud při nastavování po 10 sekund nestisknete žádné tlačítko 14
