1 EFEKTIVNÍ ENERGETICKÝ REGION JIŽNÍ ČECHY DOLNÍ BAVORSKO PASIVNÍ DŮM TROCHU JINAK VYTÁPĚNÍ (ENERGIE) Ing. arch. Jaroslav Tachecí - studio JATA Investice do Vaší budoucnosti Projekt je spolufinancován Evropskou Unií prostřednictvím Evropského fondu pro regionální rozvoj

2 PŘEDSTAVENÍ PROJEKTOVÁNÍ, STUDIUM 4ROKY3 3 5 HODIN DENNĚ DESÍTKY SEMINÁŘŮ _TISÍCE ČLÁNKŮ A DISKUZÍ NA WWW [GENIÁLNÍ GOOGLE PŘEKLADAČ] _KONZULTACE S TECHNIKY DODAVATELŮ _ NÁVŠTĚVY PASIVNÍCH DOMŮ V ČR A AT KONZULTACE S EXPERTY 2

3 VYJÍMEČNÁ SITUACE DŮM PRO POUČENÉHO INVESTORA PROJEKT POUČENÝM PROJEKTANTEM PROJEKT NEOMEZENÝ ČASEM PRÁCE = KONÍČEK DOHLED POUČENÝM DOZOREM OVĚŘENO REALIZACÍ OBÝVÁNÍ POUČENÝM UŽIVATELEM OVĚŘENÍ UŽÍVÁNÍM [?] 3

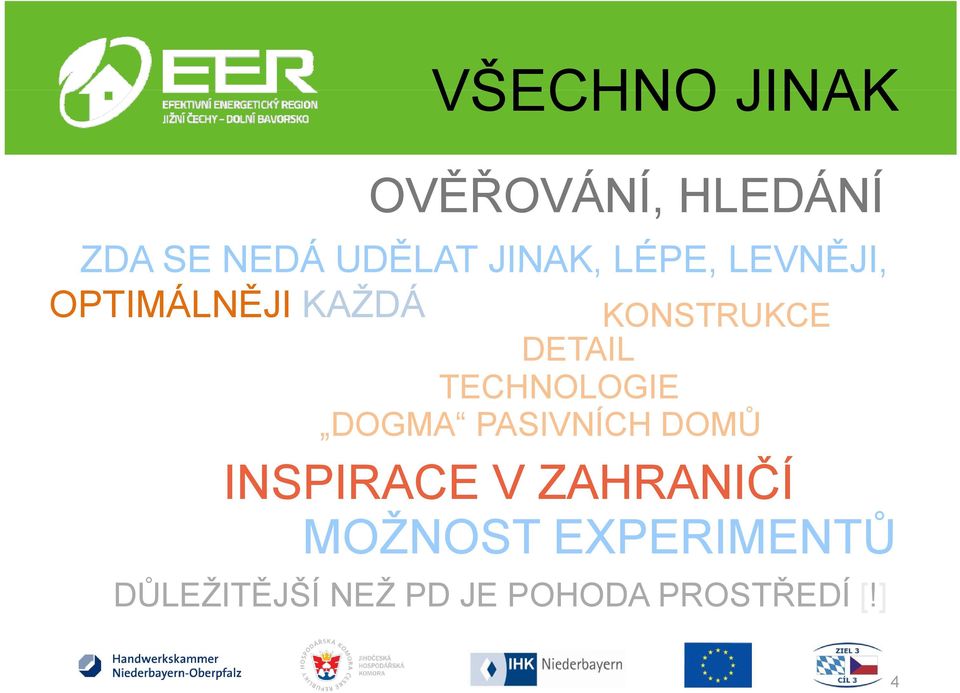

4 VŠECHNO JINAK OVĚŘOVÁNÍ, HLEDÁNÍ ZDA SE NEDÁ UDĚLAT JINAK, LÉPE, LEVNĚJI, OPTIMÁLNĚJI KAŽDÁ KONSTRUKCE DETAIL TECHNOLOGIE DOGMA PASIVNÍCH DOMŮ INSPIRACE V ZAHRANIČÍ MOŽNOST EXPERIMENTŮ DŮLEŽITĚJŠÍ NEŽ PD JE POHODA PROSTŘEDÍ [!] 4

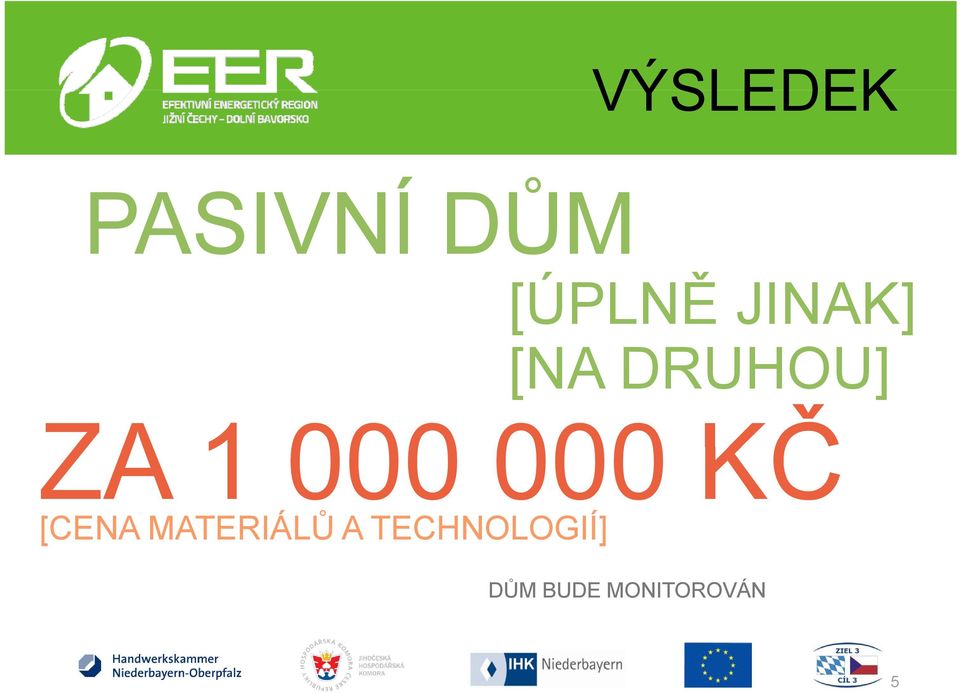

5 VÝSLEDEK PASIVNÍ DŮMŮ [ÚPLNĚ JINAK] [NA DRUHOU] ZA KČ [CENA MATERIÁLŮ A TECHNOLOGIÍ] DŮM BUDE MONITOROVÁN 5

6 PD A VYTÁPĚNÍ PASIVNÍ DŮM Ů [15KWH/M 2 ROK] ČÍSLO NA PAPÍŘE DŮLEŽITÁ JE POTŘEBA ENERGIE > SPOTŘEBA > FAKTRURA!! JEDNOTKOU JE M 2 > ALE LÉPE NAVÍC BYTOVÁ JEDNOTKA DŮM 80M 2 A 240M 2 > 3X VĚTŠÍ POTŘEBA ENERGIE NEJLEPŠÍ > ŽÁDNÁ ENERGIE TEPELNÁ ZTRÁTA DOMU 1500W [PŘI -13 C VENKU A 23 C UVNITŘ] [BEZ ZISKŮ SLUNCE, LIDI 100W, TV 150W, PC 150W...] [JEDNOTLIVÉ MÍSTNOSTI 200W - 500W] ALE!! -13 C JE JEN PÁR DNŮ V ROCE VĚTŠINU ČASU DALEKO MENŠÍ POTŘEBA > SLOŽITÁ REGULACE 6

7 TEPELNÁ ZTRÁTA 1500W TEPELNÉ ZTRÁTY POMĚRNĚ SNADNÝ VÝPOČET > ZTRÁTY STĚNAMI, PODLAHOU, STROPEM, OKNY, DVEŘMI, MOSTY, VAZBAMI, VĚTRÁNÍM ALE! [OTÁZKY] - ZTRÁTY PODLAHOU - LAMBDA SE MĚNÍ S TEPLOTOU [HORŠÍ PŘI VYŠŠÍCH TEPLOTÁCH] - TEPELNÉ ZTRÁTY VŮČI OBLOZE [I O 5 C NIŽŠÍ TEPLOTA] - ZTRÁTY PŘI ODPAŘOVÁNÍ VODY [ZMĚNA SKUPENSTVÍ] - TEPENÉ MOSTY UCHYCENÍ OKEN A KOVÁNÍ - [TEPELNÝ MOST KOMÍN] -+ ZISKY OKNY -+ SÁDROKARTÓN AVLHKOST + TEPELNÉ ZISKY PEVNOU OBÁLKOU [+10-20%] + TEPELNÉ ZISKY Z PROVOZU DOMU [3.5MWH/ROK] 7

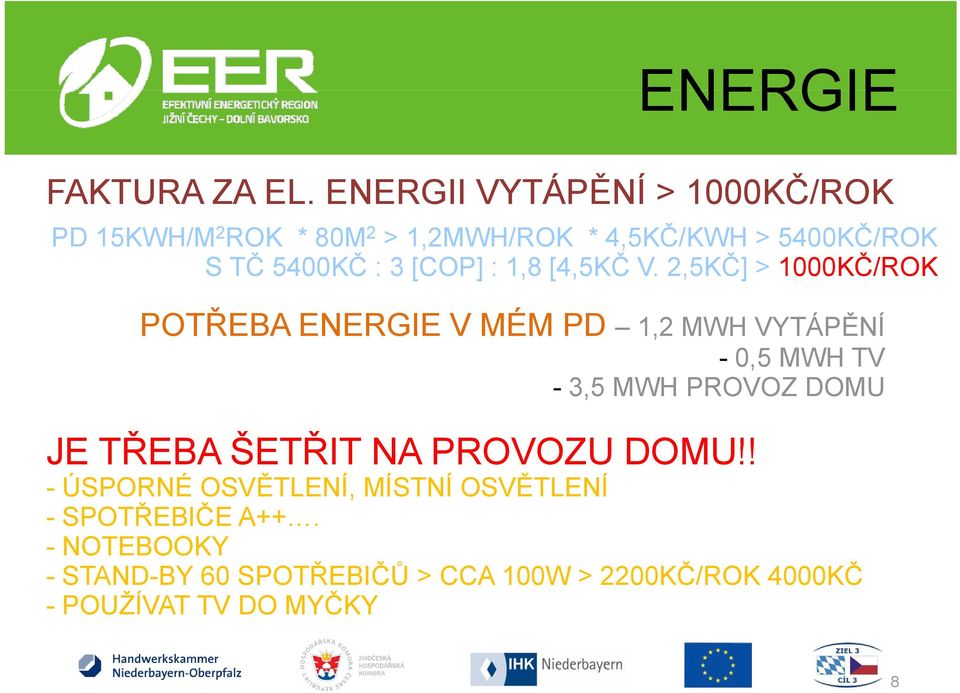

8 ENERGIE FAKTURA ZA EL. ENERGII VYTÁPĚNÍ Ě > 1000KČ/ROK PD 15KWH/M 2 ROK * 80M 2 > 1,2MWH/ROK * 4,5KČ/KWH > 5400KČ/ROK STČ 5400KČ :3[COP] :18[4 1,8 [4,5KČ V. V25KČ] 2,5KČ] > 1000KČ/ROK POTŘEBA ENERGIE V MÉM PD 1,2 MWH VYTÁPĚNÍ - 05MWHTV 0,5-3,5 MWH PROVOZ DOMU JE TŘEBA ŠETŘIT NA PROVOZU DOMU!! - ÚSPORNÉ OSVĚTLENÍ, MÍSTNÍ OSVĚTLENÍ - SPOTŘEBIČE A++. -NOTEBOOKY OO - STAND-BY 60 SPOTŘEBIČŮ > CCA 100W > 2200KČ/ROK 4000KČ - POUŽÍVAT TV DO MYČKY 8

9 ZPŮSOBY VYTÁPĚNÍ [1] SOLÁRNÍ VZDUCHOVÝ KOLEKTOR SLUNEČNÍ ENERGIE ZDARMA JEN NĚKDY [2] TEPELNÉ ČERPADLO VZDUCH-VZDUCH COP 6,36 [3] TEPELNÉ ČERPADLO ZEMĚ-VODA COP 3,5 [4] SÁLAVÉ INFRAPANELY [4A] INFRASAUNA [5] BEZKOMÍNOVÝ KRB V PŘÍPADĚ VÝPADKU EL. ENERGIE, POCIT OHNĚ CELÝ DŮM PROVOZ NA GENERÁTOR EL. ENERGIE 9

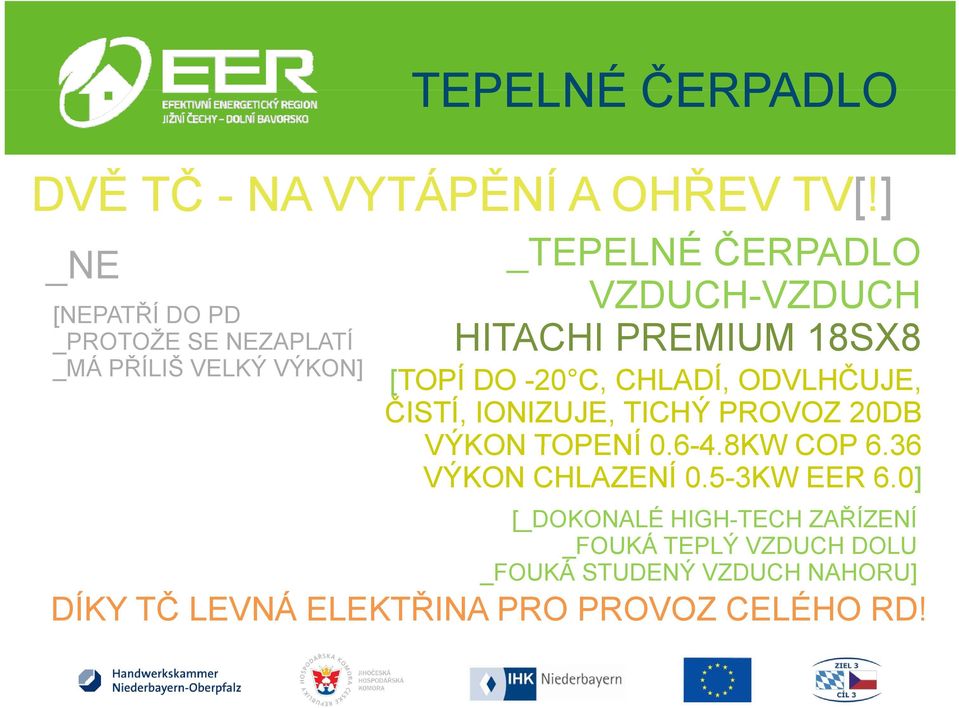

10 TEPELNÉ ČERPADLO DVĚ TČ - NA VYTÁPĚNÍ A OHŘEV TV[!] _NE [NEPATŘÍ DO PD _PROTOŽE SE NEZAPLATÍ _MÁ PŘÍLIŠ VELKÝ VÝKON] _ TEPELNÉ ČERPADLO VZDUCH-VZDUCH HITACHI PREMIUM 18SX8 [TOPÍ DO -20 C, CHLADÍ, ODVLHČUJE, ČISTÍ, IONIZUJE, TICHÝ PROVOZ 20DB VÝKON TOPENÍ KW COP 6.36 VÝKON CHLAZENÍ 0.5-3KW EER 6.0] [_DOKONALÉ HIGH-TECH ZAŘÍZENÍ _FOUKÁ TEPLÝ VZDUCH DOLU _FOUKÁ STUDENÝ VZDUCH NAHORU] DÍKY TČ LEVNÁ ELEKTŘINA PRO PROVOZ CELÉHO RD!

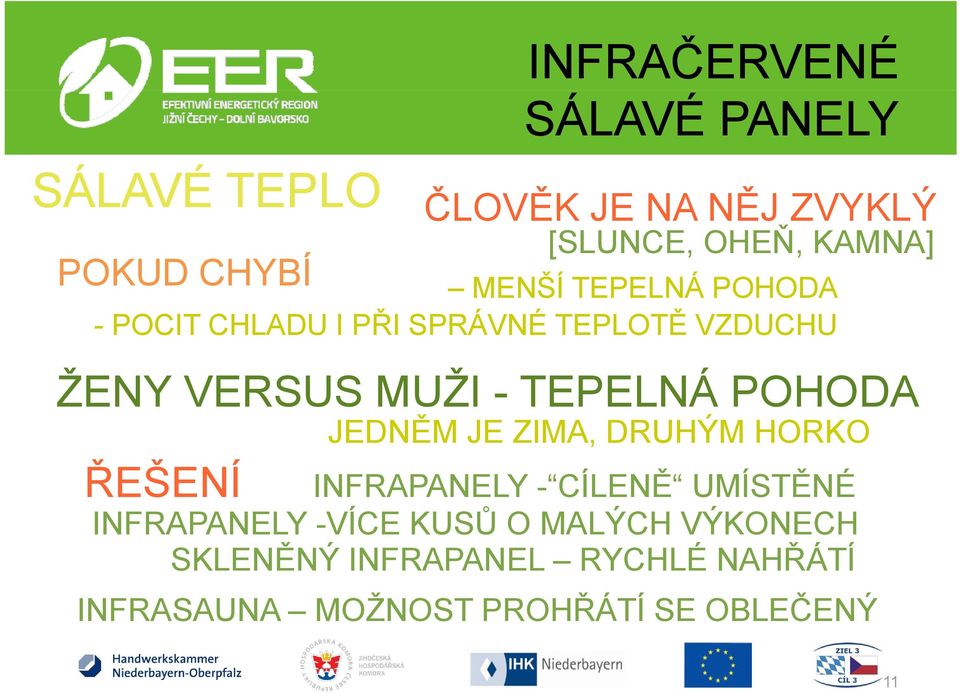

11 SÁLAVÉ TEPLO POKUD CHYBÍ INFRAČERVENÉ SÁLAVÉ PANELY ČLOVĚK JE NA NĚJ ZVYKLÝ [SLUNCE, OHEŇ, KAMNA] MENŠÍ TEPELNÁ POHODA - POCIT CHLADU I PŘI SPRÁVNÉ TEPLOTĚ VZDUCHU ŽENY VERSUS MUŽI - TEPELNÁ POHODA JEDNĚM JE ZIMA, DRUHÝM HORKO ŘEŠENÍ INFRAPANELY - CÍLENĚ UMÍSTĚNÉ INFRAPANELY -VÍCE KUSŮ O MALÝCH VÝKONECH SKLENĚNÝ INFRAPANEL RYCHLÉ NAHŘÁTÍ INFRASAUNA MOŽNOST PROHŘÁTÍ SE OBLEČENÝ 11

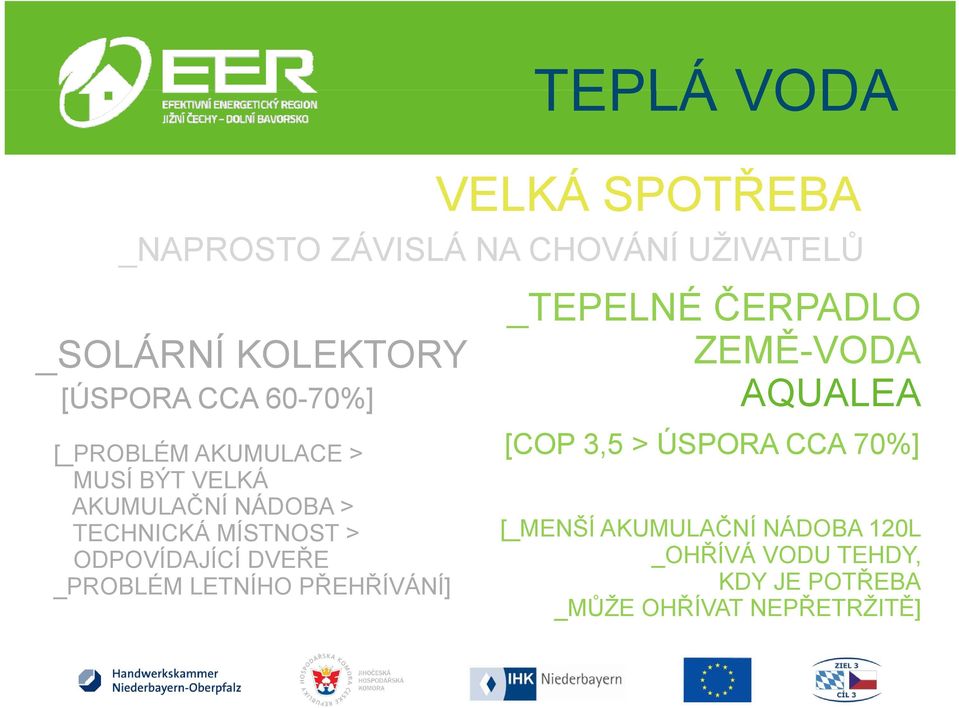

12 TEPLÁ VODA VELKÁ SPOTŘEBA _NAPROSTO ZÁVISLÁ NA CHOVÁNÍ UŽIVATELŮ _SOLÁRNÍ KOLEKTORY [ÚSPORA CCA 60-70%] _TEPELNÉ ČERPADLO ZEMĚ-VODA AQUALEA [_PROBLÉM AKUMULACE > [COP 3,5 > ÚSPORA CCA 70%] MUSÍ BÝT VELKÁ AKUMULAČNÍ NÁDOBA > TECHNICKÁ MÍSTNOST > ODPOVÍDAJÍCÍ DVEŘE _PROBLÉM LETNÍHO PŘEHŘÍVÁNÍ] [_MENŠÍ AKUMULAČNÍ NÁDOBA 120L _OHŘÍVÁ VODU TEHDY, KDY JE POTŘEBA _MŮŽE OHŘÍVAT NEPŘETRŽITĚ]

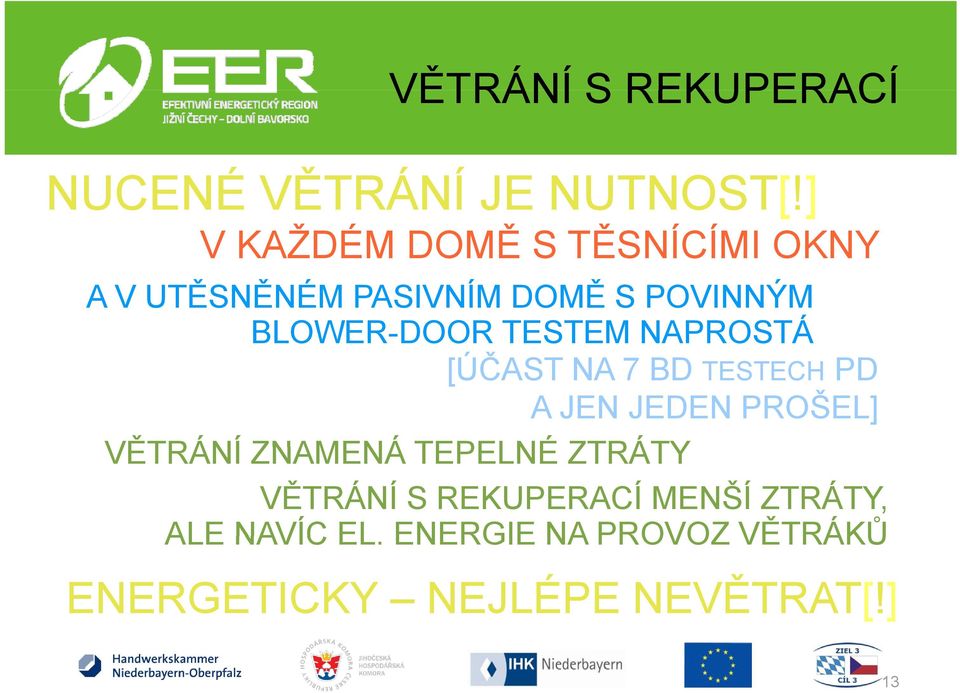

13 VĚTRÁNÍ S REKUPERACÍ NUCENÉ VĚTRÁNÍ JE NUTNOST[!] V KAŽDÉM DOMĚ S TĚSNÍCÍMI OKNY A V UTĚSNĚNÉM PASIVNÍM DOMĚ S POVINNÝM BLOWER-DOOR TESTEM NAPROSTÁ [ÚČAST NA 7 BD TESTECH PD A JEN JEDEN PROŠEL] VĚTRÁNÍ ZNAMENÁ TEPELNÉ ZTRÁTY VĚTRÁNÍ S REKUPERACÍ MENŠÍ ZTRÁTY, ALE NAVÍC EL. ENERGIE NA PROVOZ VĚTRÁKŮ ENERGETICKY NEJLÉPE NEVĚTRAT[!] 13

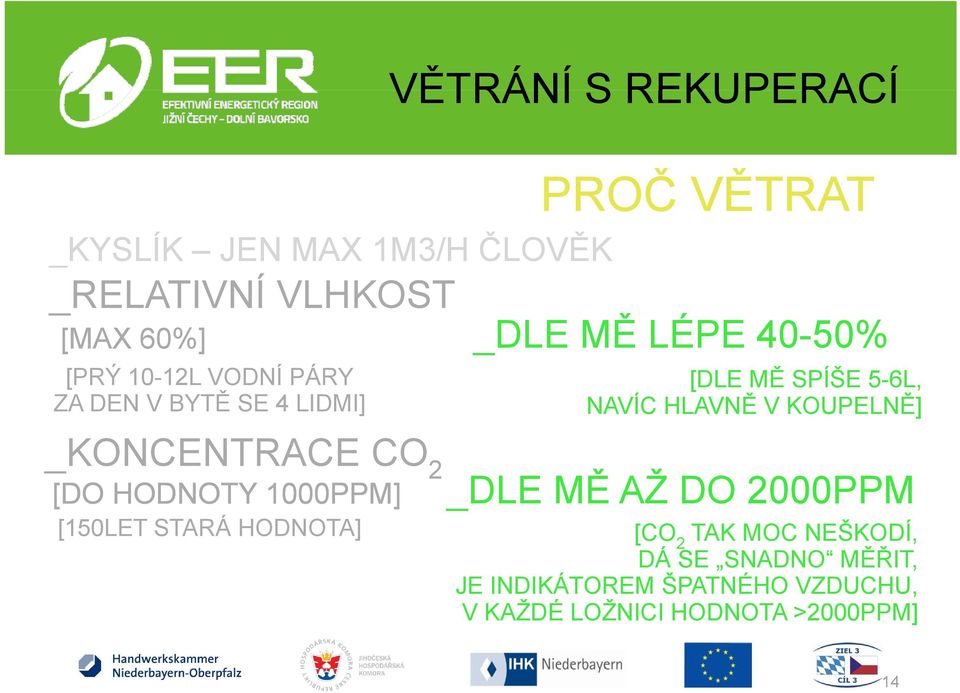

14 _KYSLÍK JEN MAX 1M3/H ČLOVĚK _RELATIVNÍ VLHKOST [MAX 60%] [PRÝ 10-12L VODNÍ PÁRY ZA DEN V BYTĚ SE 4 LIDMI] VĚTRÁNÍ S REKUPERACÍ PROČ VĚTRAT _DLE MĚ LÉPE 40-50% [DLE MĚ SPÍŠE 5-6L, NAVÍC HLAVNĚ V KOUPELNĚ] _KONCENTRACE CO 2 [DO HODNOTY 1000PPM] _DLE MĚ AŽ DO 2000PPM [150LET STARÁ HODNOTA] O [CO 2 TAK MOC NEŠKODÍ, DÁ SE SNADNO MĚŘIT, JE INDIKÁTOREM ŠPATNÉHO VZDUCHU, V KAŽDÉ LOŽNICI HODNOTA >2000PPM] 14

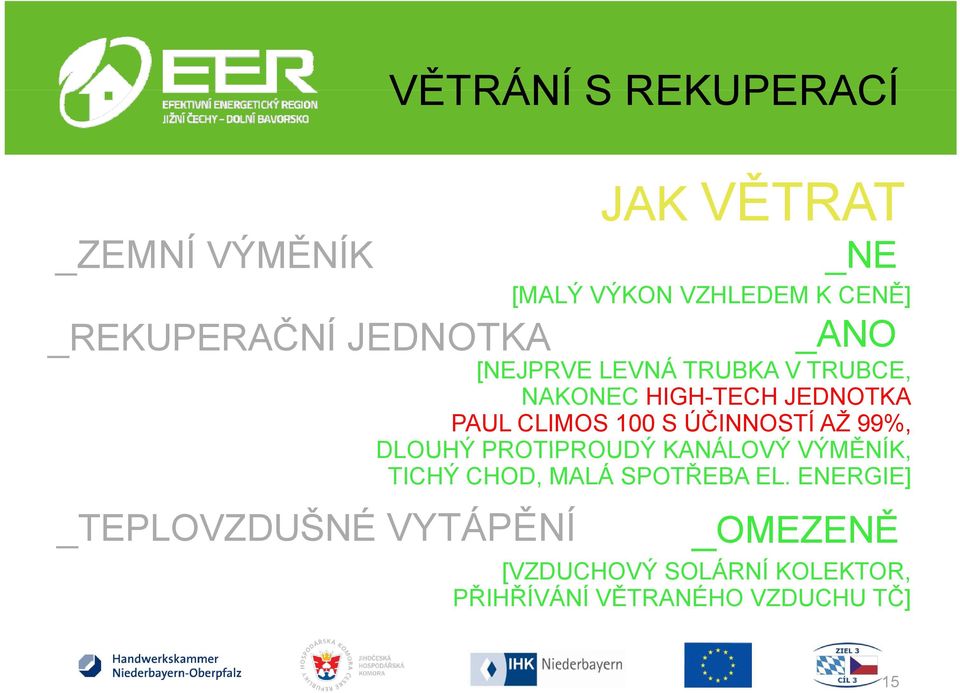

15 VĚTRÁNÍ S REKUPERACÍ _ ZEMNÍ VÝMĚNÍK _REKUPERAČNÍ_ JEDNOTKA _TEPLOVZDUŠNÉ VYTÁPĚNÍ JAK VĚTRATĚ _ NE [MALÝ VÝKON VZHLEDEM K CENĚ] _ANO [NEJPRVE LEVNÁ TRUBKA V TRUBCE, NAKONEC HIGH-TECH JEDNOTKA PAUL CLIMOS 100 S ÚČINNOSTÍ AŽ 99%, DLOUHÝ PROTIPROUDÝ KANÁLOVÝ VÝMĚNÍK, TICHÝ CHOD, MALÁ SPOTŘEBA EL. ENERGIE] _OMEZENĚ [VZDUCHOVÝ SOLÁRNÍ KOLEKTOR, PŘIHŘÍVÁNÍ VĚTRANÉHO VZDUCHU TČ] 15

16 VĚTRÁNÍ S REKUPERACÍ VZT ROZVODY _PŘÍVOD DO VŠECH OBYTNÝCH MÍSTNOSTÍ Í [POMĚRNĚ SLOŽITÉ, PRACNÉ A DRAHÉ VZT ROZVODY] _PODŘÍZNUTÉ DVEŘE _JEDEN PŘÍVOD [DÍKY OPTIMALIZACI DISPOZICE JE VZDUCH SPOTŘEBOVÁVÁN V MÍSTĚ, KDE JSOU LIDÉ > > POLOVIČNÍ MNOŽSTVÍ VZDUCHU > MENŠÍ TEPELNÉ ZTRÁTY, MENŠÍ SPOTŘEBA EL. ENERGIE, HLUK, JEDNODUCHÉ A LEVNÉ ROZVODY VZT] _SPECIÁLNÍ ZÁRUBNĚ [Z HLEDISKA AKUSTIKY [DVEŘE JSOU NAOPAK DOLE POOTEVŘENÉ DVEŘE] AKUSTICKY UTĚSNĚNY, POUŽITY NA ZAKÁZKU VYROBENÉ SPECIÁLNÍ PROVĚTRÁVANÉ ZÁRUBNĚ] 16

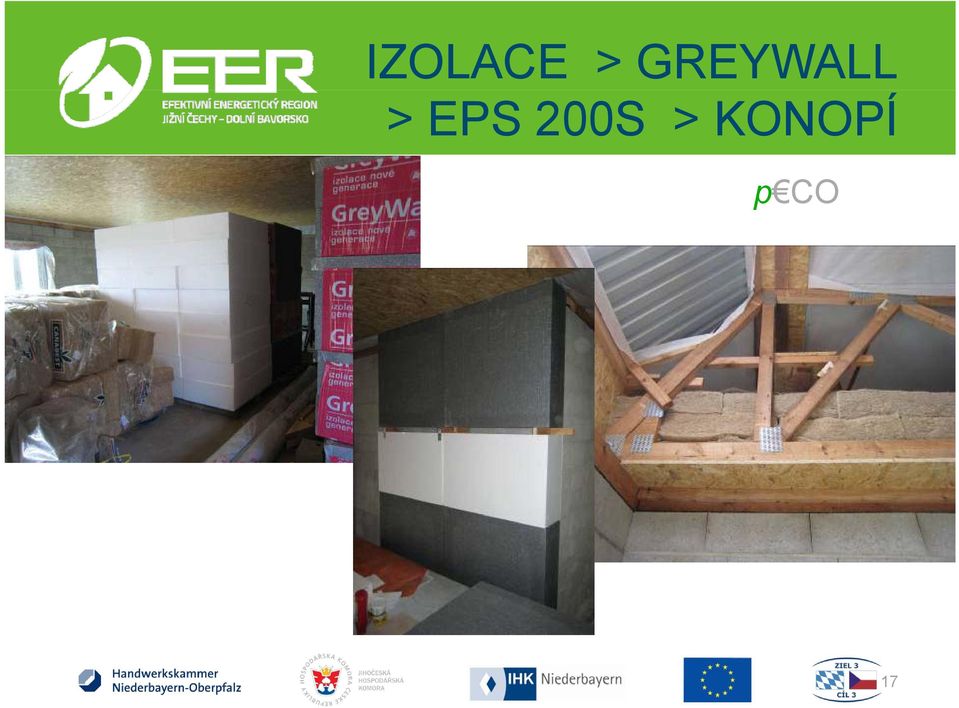

17 IZOLACE > GREYWALL > EPS 200S > KONOPÍ p CO 17

18 OKNO KOMPOZITOVÝ NOSNÍK p CO 18

19 PAROTĚSNÁ IZOLACE BLOWER-DOOR TEST p CO 19

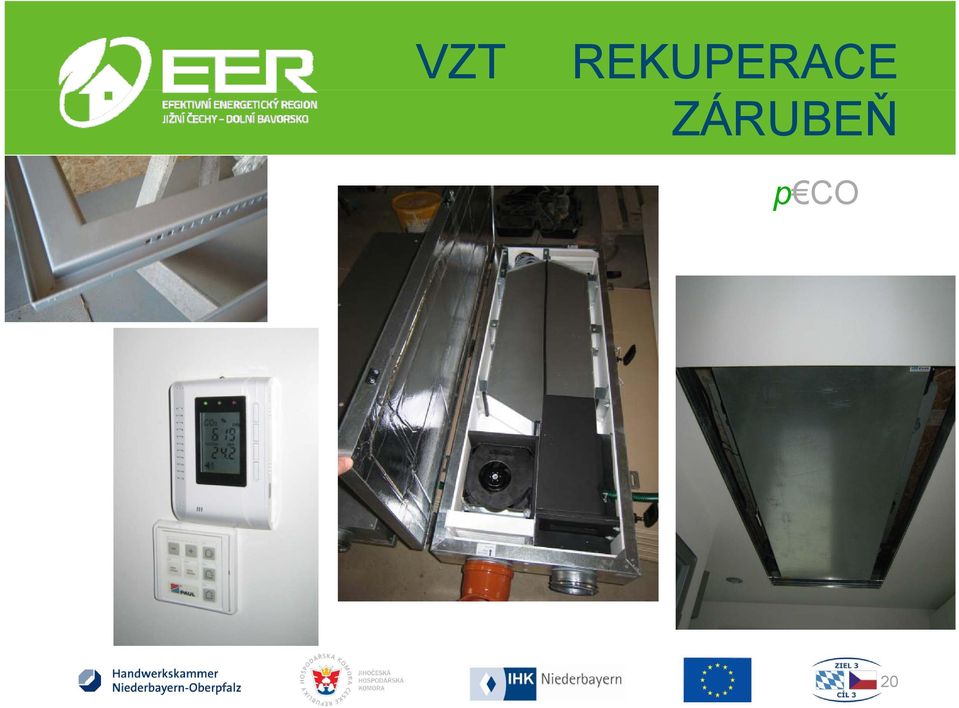

20 VZT REKUPERACE ZÁRUBEŇ p CO 20

21 TČ VZDUCH-VZDUCH p CO 21

22 TČ ZEMĚ-VODAĚ p CO 22

23 SÁLAVÉ INFRAPANELY p CO 23
