1 Instalační příručka pro přístupový systém Dahua 1

2 Obsah Bezpečnostní pokyny Úvod Komponenty a vzájemné propojení Kontroléry Čtečky vyžadující kontrolér Autonomní čtečky Software smartpss Software ACS Config Základní konfigurace systému Změna IP adres Spárování zařízení se software smartpss Změna hesla pro přihlášení do zařízení (DŮLEŽITÉ PRO ZABEZPEČENÍ) Správa uživatelů přístupového systému Základní oprávnění uživatelů Plánovač Export a Import Pokročilé funkce oprávnění První karta Součinnost Sekvence Vazba na předchozí Vzdálené ověření Firmware, tovární nastavení Aktualizace firmware Návrat do továrních hodnot

3 Bezpečnostní pokyny Před použitím zařízení si pečlivě přečtěte uživatelský manuál. Uschovejte si tento manuál. Pokud zařízení prodáváte nebo dáváte jiné osobě, ujistěte se, že jste také předali tento návod. Používejte pouze nepoškozené přívodní kabely/napájecí adaptéry. Vaše elektrická síť musí odpovídat hodnotám uvedeným na výrobním štítku a elektrická zásuvka musí být uzemněna. Nepoužívejte k čištění abrazivní čisticí prostředky nebo kovové drátěnky. Zamezíte tak poškrábání povrchu. Před čištěním odpojte napájecí přívod. Zařízení nesmí obsluhovat osoby (včetně dětí) se sníženými fyzickými a smyslovými schopnostmi, nebo bez odpovídajících zkušeností, pokud nezajistíte dozor nebo přeškolení obsluhy osobou zodpovědnou za jejich bezpečnost. Zařízení používejte výhradně pro účely přístupového systému. Zařízení nesmí přijít do styku s ohněm. 1. Úvod Přístupový systém Dahua umožňuje uživatelům projít dveřmi na základě definovaných oprávnění a časových plánů. Jako identifikační prvek uživatele může sloužit ID karta (přívěsek), biometrický otisk prstu, číselný kód, případně jejich kombinace. Systém se spravuje z centrálního místa pomocí software smartpss vyžadující operační systém Windows. 2. Komponenty a vzájemné propojení 2.1 Kontroléry Modely ASC1204B na DIN lištu ASC1204C v instalační skříni 3

4 Připojení zámků Popis rozhraní č. Port Popis 1 GND GND Připojení rozšiřujícího modulu, např. pro ovládání výtahu 2-3 PUSH1 GND, PUSH2 GND, PUSH3 GND, PUSH4 GND GND SR1, GND SR2, GND SR3, GND SR4 Připojení odchodového tlačítka pro dveře1-4 Připojení dveřního senzoru pro dveře1-4 4 ALM-IN GND, OUT+ OUT- Alarmový vstup, alarmový výstup 5-6 NC1 COM1, NC2 COM2, NC3 COM3, NC4 COM4 COM1 NO1, COM2 NO2, COM3 NO3, COM4 NO4 7 Address Připojení čteček Připojení zámku (NC spínán odebráním napětí) pro dveře1-4; na COM přiveďte 12VDC Připojení zámku (NO spínán přivedením napětí) pro dveře1-4; na COM přiveďte 12VDC DIP přepínače pro návrat do továrního nastavení Piny 1357 přepněte do polohy ON, restartujte zařízení a piny vraťte do polohy off 8 LAN Připojení do sítě LAN pro správu přes smartpss v počítači Připojení datových vodičů RS485 čtečky, max m LED D0 D1 CASE GND 12V Odezva Wiegand čtečky Připojení datových vodičů Wiegand čtečky, max. 40 m tamper kontakt Připojení napájecích vodičů čtečky, max. 100 m 13 Reset Skryté tlačítko pro návrat do továrních hodnot 14 DC/12V Připojení napájení 12 VDC do kontroléru Signalizace odemknutí dveří 1-4 a napájení kontroléru 4 Pokud mají dvě čtečky otevírat stejný zámek, můžete propojit výstup pro zámek druhé čtečky s odchodovým tlačítkem první čtečky.

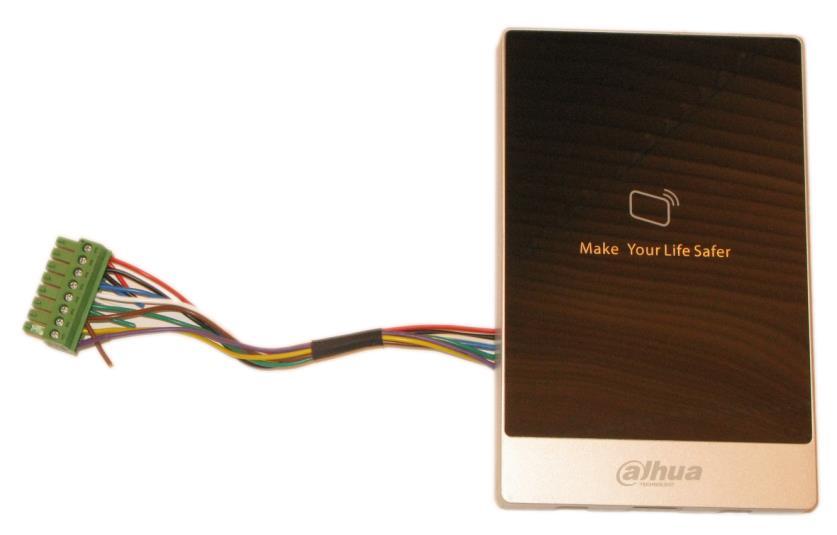

5 2.2 Čtečky vyžadující kontrolér Druhy čteček Rozdělení podle účelu čtečka RFID / čtečka otisků prstů / čtečka RFID + klávesnice / čtečka RFID + čtečka otisků prstů Rozdělení podle frekvence RFID (nelze kombinovat různé frekvence v jednom systému) 13,56 MHz / 125 khz (označení -D ) Rozdělení podle technologie připojení RS485 (max. 400 m) / Wiegand (max. 60 m) / USB (k počítači) Připojení čtečky do kontroleru Čtečky mají vyvedeny barevné vodiče, které se nainstalují do svorkovnice kontroléru. Fialová -> 485+ Žlutá -> 485- Hnědá -> LED Zelená -> D0 Bílá -> D1 Modrá -> Case Černá -> GND Červená -> 12V 2.3 Autonomní čtečky Autonomní čtečky nevyžadují kontroler. Vše potřebné pro připojení mají již na sobě. Správa oprávnění přes interní menu nebo přes aplikaci smartpss v počítači. 5

6 2.4 Software smartpss Software smartpss umožňuje uživatelsky přívětivou správu uživatelů a oprávnění všech připojených kontrolerů a autonomních čteček. Doporučujeme spravovat jen z jednoho počítače, software nemá integrovánu funkci synchronizace, nicméně aktuální stav otevření dveří a záznamy událostí lze prohlížet i z vícero počítačů současně. Ke stažení zde: ftp://ftp.asm.cz/dahua/pristupove_systemy/software/ General_SmartPSS_CsEng_ASM_V T Verze vydaná v češtině; není vhodná, pokud jsou v systému čtečky otisků prstů. dh_smartpss_en_is_v r Verze vydaná v angličtině pro univerzální použití; aktuální verze. 6

7 2.5 Software ACS Config Software slouží k vyhledání zařízení v síti, změnu IP adres, nahrání nového firmware, návrat do továrních hodnot. Ke stažení zde: ftp://ftp.asm.cz/dahua/pristupove_systemy/software/ general_configtool_chneng_v r Po instalaci a spuštění klikneme na ikonu čtyřlístku vlevo dole, následně klikneme na ACSConfig 3.1 Změna IP adres 3. Základní konfigurace systému Spustíme software ACS Config (viz kapitola 2.5). Software nám automaticky nalezne připojená zařízení, ať jsou v kterémkoliv síťovém rozsahu. Tovární IP adresa je Pro změnu IP adresy klikneme na symbol tužky na konci řádku nalezeného zařízení a vyplníme nové údaje. 7

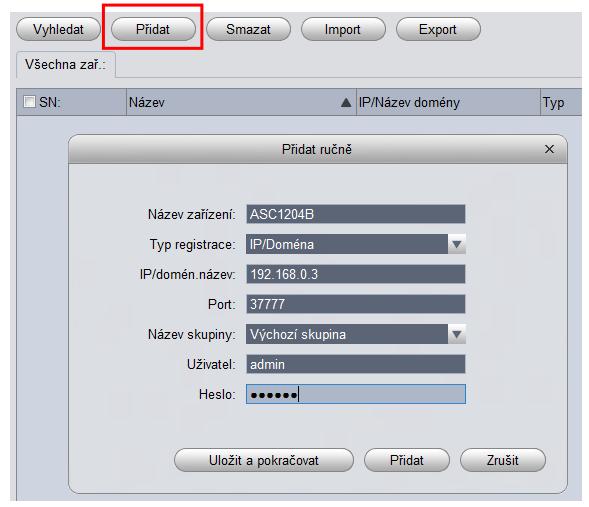

8 3.2 Spárování zařízení se software smartpss Spustíme aplikaci smartpss (viz kapitola 2.4) a přejdeme do sekce Zařízení. Pokud nám software automaticky nevyhledá zařízení, přiřadímě jej ručním zadáním klikneme na Přidat. Název zařízení libovolné označení Typ registrace nechte IP/Doména IP/domén.název zadejte aktuální IP adresu (továrně ) Port zadejte Název skupiny přiřazení do organizační struktury (lze upravit v sekci Přístup ) Uživatel zadejte admin Heslo zadejte , popř. admin 8

9 3.3 Změna hesla pro přihlášení do zařízení (DŮLEŽITÉ PRO ZABEZPEČENÍ) V aplikaci smartpss v sekci Zařízení (viz předchozí kapitola) klikněte na symbol ozubeného kola v řádku daného zařízení. Následně přejděte do sekce Účet. 3.4 Správa uživatelů přístupového systému V aplikaci smartpss přejdeme do sekce Přístup a následně nastavení Klikneme na tlačítko ID Karta a nastavíme frekvenci připojených čteček a styl zadávání. ID Card zvolíme pro 125 khz IC Card zvolíme pro 13,56 MHz 16/10 styl zadávání čísel karet (hexa/decimální kód) Dostupné pouze ve verzi smartpss

10 Nejdříve vytvoříme databázi uživatelů kliknutím na. Vyplníme údaje. Máme-li připojenu USB čtečku RFID karet, můžeme zde rovnou načíst číslo karty pro daného uživatele. Pro vytvoření dalšího uživatele klikneme na Pokračovat, jinak klikneme na Konec. Pokud jsme v předchozím kroku nenačetli číslo karty z USB čtečky, můžeme číslo načíst pomocí USB čtečky nebo čteček připojených ke kontroleru kliknutím na. 1. Zařízení zvolíme čtečku, ke které přiložíme kartu pro načtení 2. Přepneme možnost Aktivace, zobrazí se nová pole. 3. Zadáme Počát.ID a Konc.ID uživatelů, kterým chceme přiřadit kartu 4. Klikneme na Uživatelé, v sekci Card List uvidíme uživatele ze zadaného rozsahu ID, kteří ještě nemají přiřazenu přístupovou kartu. 5. Klikneme na Spustit a přikládáme karty. 6. Klikneme na Uložit 10

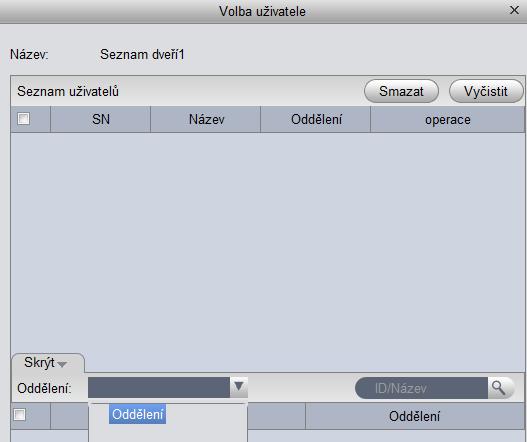

11 3.5 Základní oprávnění uživatelů Přejdeme do nastavení Oprávnění Skupina dveří a klikneme na Přidat. Vytvoříme zde skupinu/skupiny dveří, do kterých budou moci uživatelé vstoupit. Můžeme zvolit jedny dveře i všechny dveře. Máme-li vytvořen časový plán přístupu (viz kapitola 3.5), můžeme jej zvolit pod položkou Časová zóna. Po uložení klikneme na ikonu zvýrazněnou níže, poté ve spodní části zvolíme oddělení, které obsahuje uživatele, kterým chceme přidat oprávnění. Ukáží se zde jen ti uživatelé, kteří mají přiřazenu ID kartu. Vybereme požadované uživatele a klikneme na Uložit. 11

12 3.6 Plánovač Můžeme nastavit časový plán, podle kterého se bude mít uživatel přístup pouze v předdefinované časové rozmezí. Přejdeme do nastavení Plán a vytvoříme zde týdenní časové schéma přístupu. Následně přejdeme do nastavení Platnost plánu a vytvoříme zde období, ve kterém má být vytvořený Plán platný. 3.7 Export a Import SmartPSS umožňuje provést export a import určitých částí databáze. Vždy je však nutné zvolit typ souboru *.csv. 12

13 4. Pokročilé funkce oprávnění 4.1 První karta Nadefinujeme uživatele, kteří musí přiložit kartu jako první, aby mohli další uživatelé vstoupit. 4.2 Součinnost Tato funkce vyžádá přiložení více karet, než je umožněn vstup. 4.3 Sekvence Uživatel zde zařazený nemůže dvakrát po sobě přijít stejnými dveřmi. Jakmile přiloží kartu na vstupní čtečku, musí poté přiložit na odchodovou (musí odejít), aby mohl opět vstoupit do objektu. 4.4 Vazba na předchozí Uživatel nemůže otevřít více dveří současně. 4.5 Vzdálené ověření Jakmile uživatel přiloží kartu na čtečku, objeví se v software smartpss výzva k povolení nebo zamítnutí žádosti o vstup. Vyžaduje tedy součinnost operátora smartpss. 13

14 5. Firmware, tovární nastavení 5.1 Aktualizace firmware Spustíme software ACS Config a přepneme se do aktualizační sekce kliknutím na, zadáme umístění nového firmware a spustíme aktualizaci kliknutím na Upgrade. 5.2 Návrat do továrních hodnot a) Známe přihlašovací heslo Spustíme software ACS Config a přepneme se do do konfigurační sekce kliknutím na, zatrhneme zařízení, kterému chceme vrátit tovární nastavení, přepneme se do záložky Restore a klikneme na Default. b) Neznáme přihlašovací heslo Pouze pro kontrolér. Nastavte adresu na 1357, poté restartujte kontroler. V tu chvíli by mělo být obnoveno tovární nastavení a přepínače můžete vrátit do původní polohy. 14
