1 Bezdrátový 11ag AP Příručka k rychlé instalaci (návod k obsluze) Verze i4 Portfolio s.r.o.

2 Obsah 1. Před instalací Instalace hardware Konfigurace nastavení TCP/IP vašeho počítače Konfigurace vašeho AP i4 Portfolio s.r.o.

3 1. Před instalací Děkujeme za zakoupení bezdrátového přístupového bodu 11ag AP. Tato příručka vám pomůže nastavit a zkonfigurovat váš AP pomocí snadno pochopitelných instalačních pokynů. Podrobnější informace či informace o pokročilém nastavení najdete v Uživatelské příručce na CD-ROM. Obsah balení Prosím ujistěte se, že jste dostali následující položky: Bezdrátový 11ag AP Příručka k rychlé instalaci Uživatelská příručka na CD-ROM Anténa Univerzální napájecí adaptér Síťový kabel RJ-45 3 i4 Portfolio s.r.o.

4 2. Instalace hardware 1. Vypněte vaše síťová zařízení. 2. Najděte optimální umístění pro AP. Tím nejlepším místem pro AP je obvykle střed bezdrátové sítě, v místě, odkud je jsou vidět všechna vaše bezdrátová zařízení. 3. Upravte antény. Obvykle platí, že pokud AP umístíte výše, bude jeho účinnost lepší. 4. Pomocí standardního ethernetového síťového kabelu připojte ethernetový port AP do vaší místní sítě. 5. Zapojte napájecí adaptér do zdířky Power (Napájení) na AP. Druhý konec potom zapojte do elektrické zásuvky. Používejte jen adaptér dodávaný s AP. Pokud byste použili jiný adaptér, mohli byste výrobek zničit. 6. Instalace hardware je hotová. Informace o konfiguraci AP získáte dále v tomto dokumentu nebo v Uživatelské příručce. Prověřte stav kontrolek hardware Prověřte, zda svítí následující kontrolky: Power (Napájení): Kontrolka napájení se rozsvítí a svítí stále, dokud je AP napájen. 11a: Kontrolka 11a bliká, když dojde k úspěšnému bezdrátovému spojení standardu A. 11g: Kontrolka 11g bliká, když dojde k úspěšnému bezdrátovému spojení standardu G. Ethernet port (Ethernetový port): Kontrolka Ethernetu se rozsvítí, když se ethernetový port AP zapojí do LAN. Když tato kontrolka bliká, znamená to, že přes tento port probíhá nějaká síťová aktivita. 4 i4 Portfolio s.r.o.

3. Konfigurace nastavení TCP/IP vašeho počítače Windows 2000/XP 1. Klikněte na Start; klikněte na Settings (Nastavení) a potom klikněte na Control Panel (Ovládací panely). 2. Dvakrát klikněte na ikonu Network Connection (Síťová připojení).

Zobrazí se okno Local Area Connection Properties (Připojení k místní síti vlastnosti). 4.

5 3. Konfigurace nastavení TCP/IP vašeho počítače Windows 2000/XP 1. Klikněte na Start; klikněte na Settings (Nastavení) a potom klikněte na Control Panel (Ovládací panely). 2. Dvakrát klikněte na ikonu Network Connection (Síťová připojení). 3. Klikněte pravým tlačítkem myši na ikonu Local Area Connection (Připojení k místní síti) a potom klikněte na Properties (Vlastnosti). Zobrazí se okno Local Area Connection Properties (Připojení k místní síti vlastnosti). 4. V záložce General Configuration (Obecné), najděte a vyberte TCP/IP s příslušnou síťovou kartou, potom klikněte na Properties (Vlastnosti). Zobrazí se okno Internet Protocol (TCP/IP) Properties (Protokol sítě Internet (TCP/IP) vlastnosti). 5. Klikněte na Use the following IP Address (Použít následující adresu IP) a zadejte: IP Address (IP adresa): Subnet Mask (Maska podsítě): Default gateway (Výchozí brána): i4 Portfolio s.r.o.

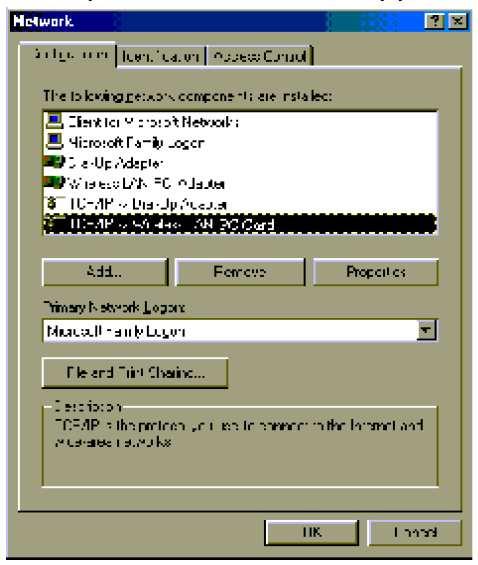

V záložce Configuration (Konfigurace) najděte a vyberte TCP/IP s příslušnou síťovou kartou, potom klikněte na tlačítko Properties (Vlastnosti) a zobrazí se okno TCP/IP Properties (Vlastnosti TCP/IP).

6 Windows 95/98/98SE/ME 1. Klikněte na Start; klikněte na Settings (Nastavení) a potom klikněte na Control Panel (Ovládací panely). 2. Dvakrát klikněte na ikonu Network (Síť), abyste otevřeli okno Network Properties (Vlastnosti sítě). 3. V záložce Configuration (Konfigurace) najděte a vyberte TCP/IP s příslušnou síťovou kartou, potom klikněte na tlačítko Properties (Vlastnosti) a zobrazí se okno TCP/IP Properties (Vlastnosti TCP/IP). 4. V záložce IP Address (IP adresa), vyberte Specify an IP Address (Zadat IP adresu) a zadejte: IP Address (IP adresa): Subnet Mask (Maska podsítě): Potom klikněte na OK na okně TCP/IP properties (Vlastnosti TCP/IP). 5. Klikněte na OK na okně Network (Síť). 6. V tuto chvíli budete možná při instalaci potřebovat vaše CD-ROM pro Windows. Prosím připravte si původní CD a vložte jej do mechaniky CD-ROM. 6 i4 Portfolio s.r.o.

7 7. Když se soubory nahrají, Windows vás požádají o restart systému. Klikněte na Yes (Ano), abyste systém restartovali. 8. Nyní je váš počítač připraven na přístup do AP a na jeho konfiguraci. POZNÁMKA: Výchozí nastavení IP adresy pro AP je IP adresa třídy C IP ( / ). Ujistěte se prosím, že aktuální pracovní stanice odpovídá rozsahu IP adres třídy C, od do i4 Portfolio s.r.o.

4. Konfigurace vašeho AP 1. Spusťte webový prohlížeč, do pole Adresa zadejte http://192.168.1.250 a stiskněte Enter. 2.

Podle výchozího nastavení nechejte pole User name (uživatelské jméno) prázdné a do pole Password (heslo) zadejte admin.

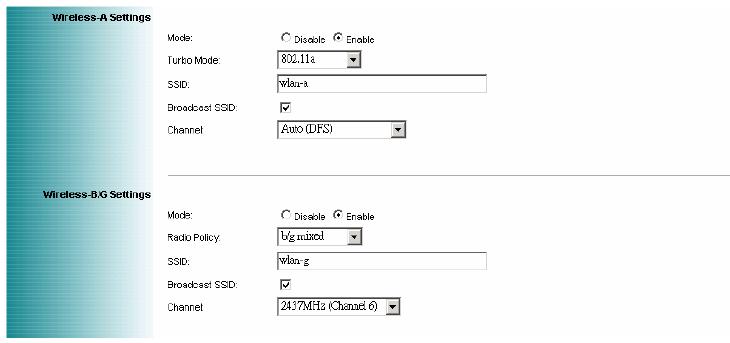

8 4. Konfigurace vašeho AP 1. Spusťte webový prohlížeč, do pole Adresa zadejte a stiskněte Enter. 2. Zobrazí se autentizační okno. Zadejte uživatelské jméno a heslo, a potom klikněte na OK. Podle výchozího nastavení nechejte pole User name (uživatelské jméno) prázdné a do pole Password (heslo) zadejte admin. 3. Přejděte k části Wireless, kde si můžete vybrat jiný kanál, SSID nebo umožnit Security (Zabezpečení), pokud je to potřeba. 8 i4 Portfolio s.r.o.

9 4. Pokud jste něco změnili, klikněte na tlačítko Apply (Uplatnit), abyste dokončili nastavování. Zobrazí se následující obrazovka, která vás informuje, že systém se znovu bootuje. Všechny změny začnou platit po dokončení rebootovací procedury. 5. Po dokončení rebootovací procedury AP můžete změnit vlastnosti TCP/IP tohoto počítače. Vyberte Obtain an IP address automatically (Získat adresu IP automaticky) místo položky Use the following IP Address (Použít následující IP adresu), pokud má vaše místní síť DHCP server, který vašemu bezdrátovému klientovi IP adresu přidělí. Díky tomuto kroku nastavíte svůj počítač jako klienta DHCP a získáte IP z DHCP serveru přes AP. Pokud ve vaší síti DHCP server není, měli byste manuálně přidělit jednu řádnou IP adresu, která bude odpovídat IP podsítě ve vaší síti. 6. U klienta DHCP můžete pomocí následujícího příkazu zkontrolovat, zda váš počítač již získal IP adresu. Win2000, WinXP: Do příkazového řádku ve Windows zadejte ipconfig. Win98, WinME: Do příkazového řádku MS-DOS ve Windows zadejte winipcfg. Jakmile získáte IP adresu, masku podsítě a výchozí bránu, znamená to, že je váš počítač již připojen do místní sítě. Informace o podrobné konfiguraci tohoto AP najdete na přiloženém CD-ROM. 9 i4 Portfolio s.r.o.
