LIKO-NOE - report ze 4. týdne výstavby = Mise splněna

Transkript

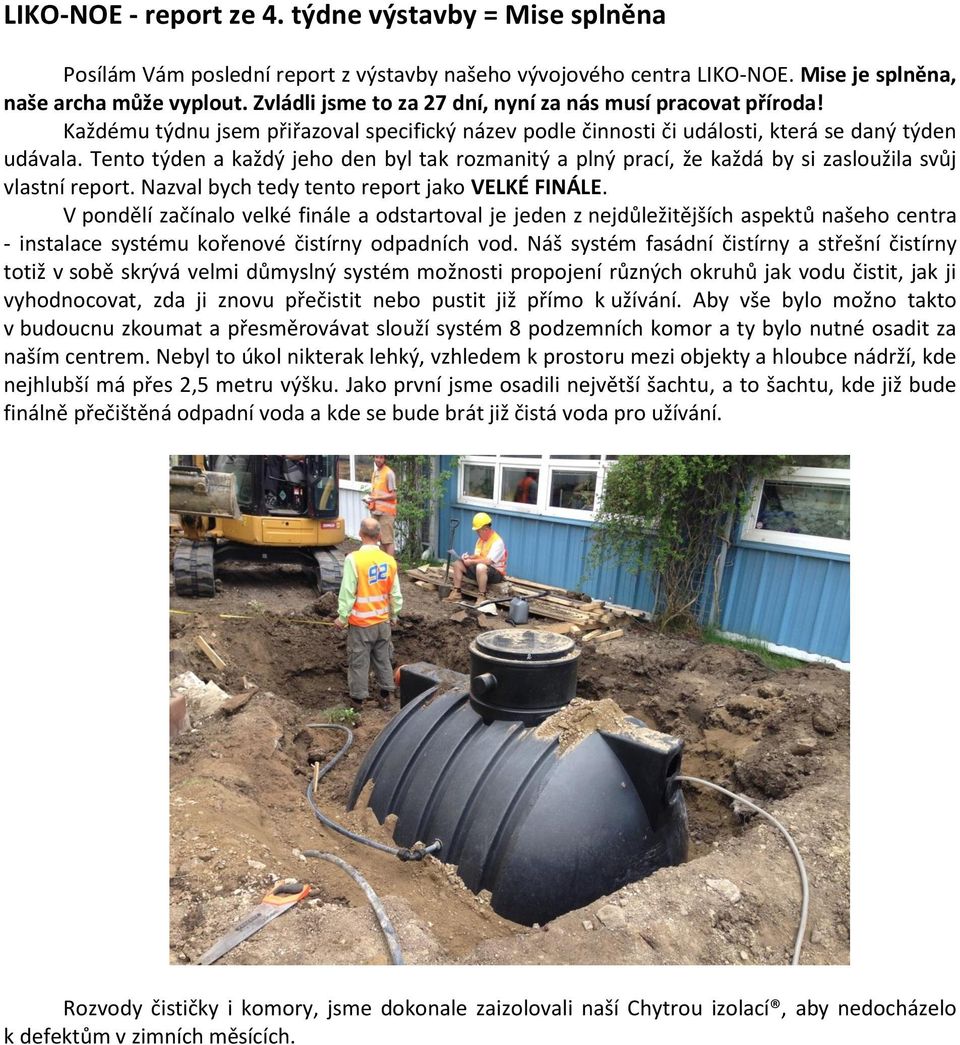

1 LIKO-NOE - report ze 4. týdne výstavby = Mise splněna Posílám Vám poslední report z výstavby našeho vývojového centra LIKO-NOE. Mise je splněna, naše archa může vyplout. Zvládli jsme to za 27 dní, nyní za nás musí pracovat příroda! Každému týdnu jsem přiřazoval specifický název podle činnosti či události, která se daný týden udávala. Tento týden a každý jeho den byl tak rozmanitý a plný prací, že každá by si zasloužila svůj vlastní report. Nazval bych tedy tento report jako VELKÉ FINÁLE. V pondělí začínalo velké finále a odstartoval je jeden z nejdůležitějších aspektů našeho centra - instalace systému kořenové čistírny odpadních vod. Náš systém fasádní čistírny a střešní čistírny totiž v sobě skrývá velmi důmyslný systém možnosti propojení různých okruhů jak vodu čistit, jak ji vyhodnocovat, zda ji znovu přečistit nebo pustit již přímo k užívání. Aby vše bylo možno takto v budoucnu zkoumat a přesměrovávat slouží systém 8 podzemních komor a ty bylo nutné osadit za naším centrem. Nebyl to úkol nikterak lehký, vzhledem k prostoru mezi objekty a hloubce nádrží, kde nejhlubší má přes 2,5 metru výšku. Jako první jsme osadili největší šachtu, a to šachtu, kde již bude finálně přečištěná odpadní voda a kde se bude brát již čistá voda pro užívání. Rozvody čističky i komory, jsme dokonale zaizolovali naší Chytrou izolací, aby nedocházelo k defektům v zimních měsících.

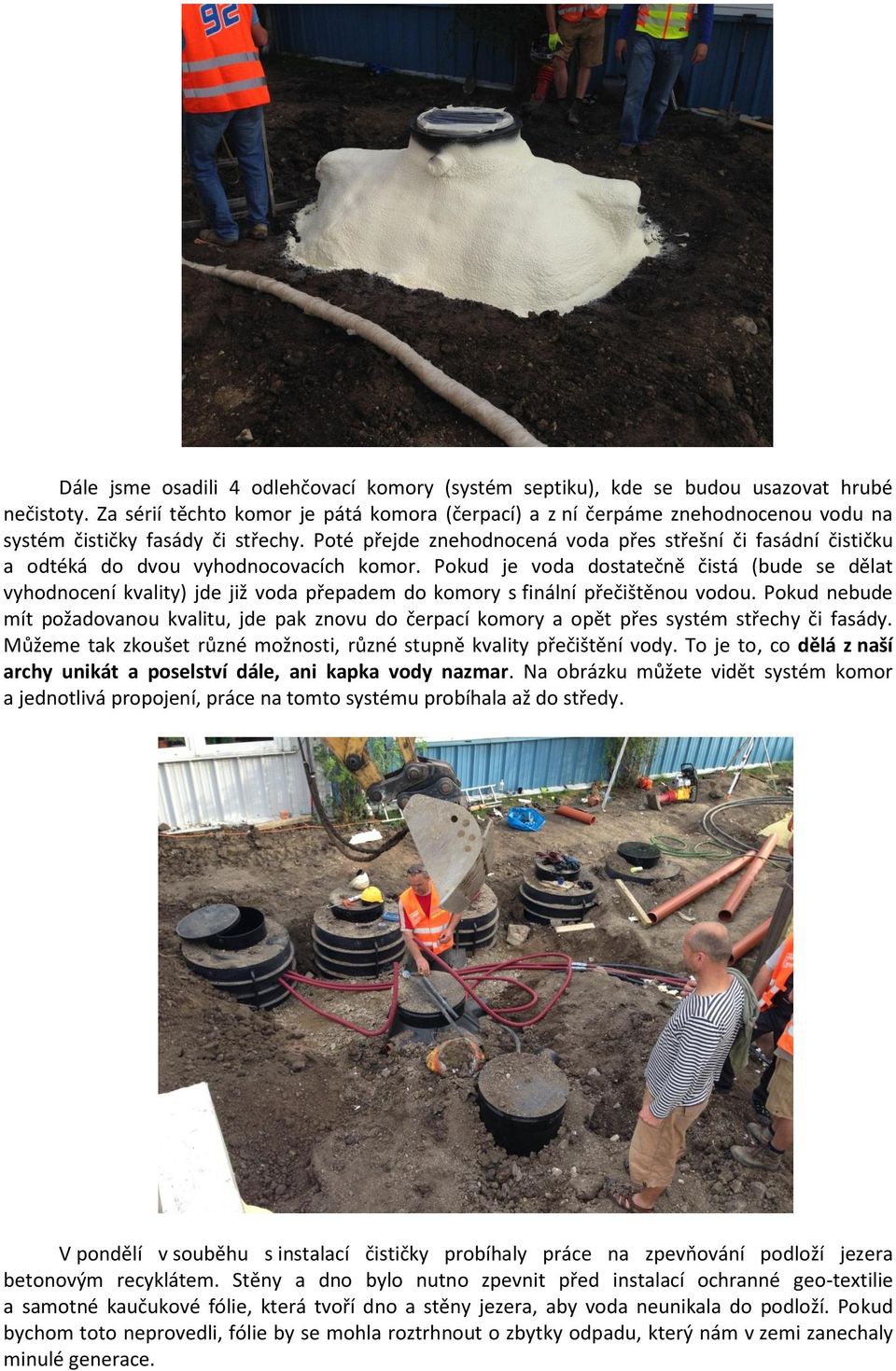

2 Dále jsme osadili 4 odlehčovací komory (systém septiku), kde se budou usazovat hrubé nečistoty. Za sérií těchto komor je pátá komora (čerpací) a z ní čerpáme znehodnocenou vodu na systém čističky fasády či střechy. Poté přejde znehodnocená voda přes střešní či fasádní čističku a odtéká do dvou vyhodnocovacích komor. Pokud je voda dostatečně čistá (bude se dělat vyhodnocení kvality) jde již voda přepadem do komory s finální přečištěnou vodou. Pokud nebude mít požadovanou kvalitu, jde pak znovu do čerpací komory a opět přes systém střechy či fasády. Můžeme tak zkoušet různé možnosti, různé stupně kvality přečištění vody. To je to, co dělá z naší archy unikát a poselství dále, ani kapka vody nazmar. Na obrázku můžete vidět systém komor a jednotlivá propojení, práce na tomto systému probíhala až do středy. V pondělí v souběhu s instalací čističky probíhaly práce na zpevňování podloží jezera betonovým recyklátem. Stěny a dno bylo nutno zpevnit před instalací ochranné geo-textilie a samotné kaučukové fólie, která tvoří dno a stěny jezera, aby voda neunikala do podloží. Pokud bychom toto neprovedli, fólie by se mohla roztrhnout o zbytky odpadu, který nám v zemi zanechaly minulé generace.

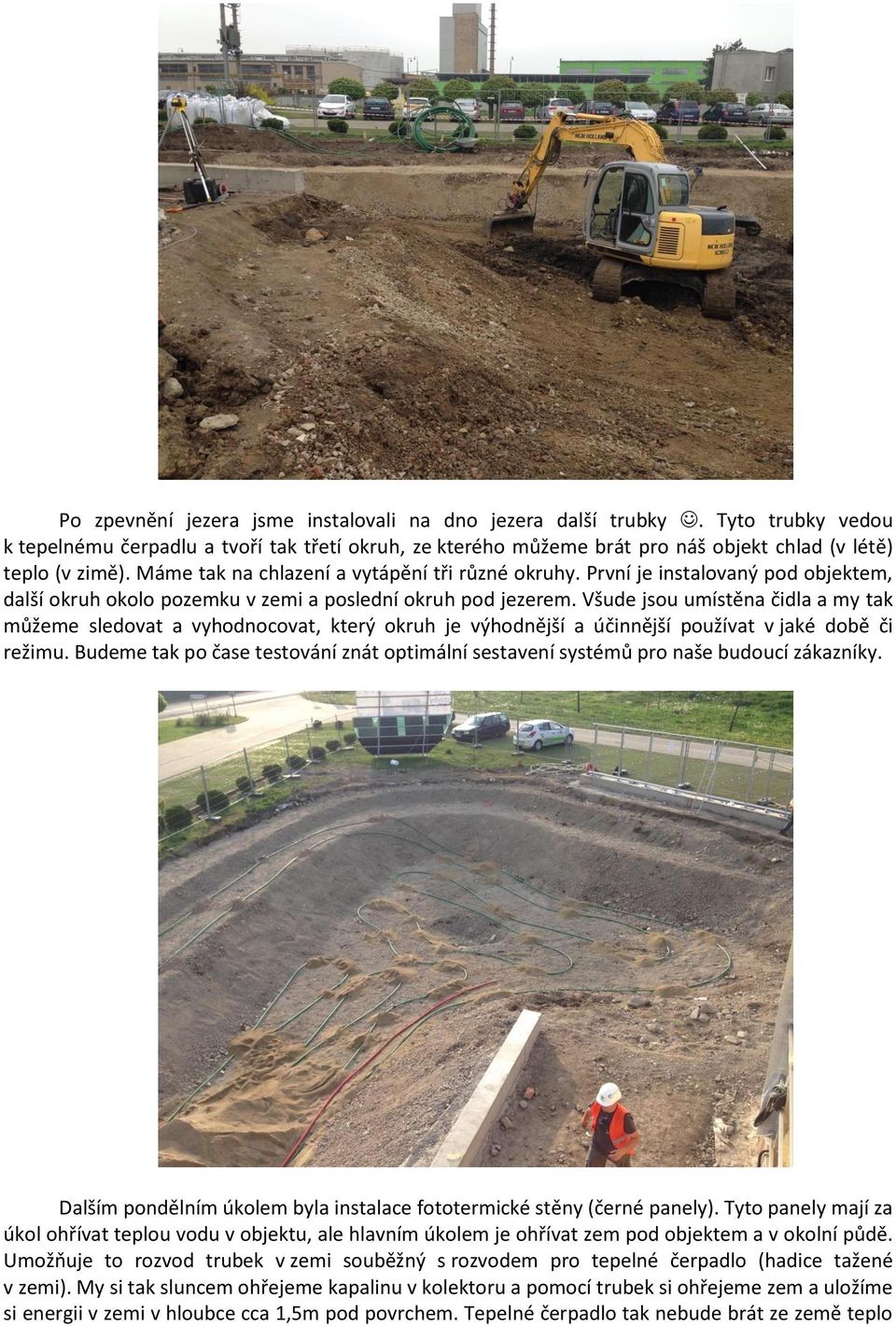

3 Po zpevnění jezera jsme instalovali na dno jezera další trubky. Tyto trubky vedou k tepelnému čerpadlu a tvoří tak třetí okruh, ze kterého můžeme brát pro náš objekt chlad (v létě) teplo (v zimě). Máme tak na chlazení a vytápění tři různé okruhy. První je instalovaný pod objektem, další okruh okolo pozemku v zemi a poslední okruh pod jezerem. Všude jsou umístěna čidla a my tak můžeme sledovat a vyhodnocovat, který okruh je výhodnější a účinnější používat v jaké době či režimu. Budeme tak po čase testování znát optimální sestavení systémů pro naše budoucí zákazníky. Dalším pondělním úkolem byla instalace fototermické stěny (černé panely). Tyto panely mají za úkol ohřívat teplou vodu v objektu, ale hlavním úkolem je ohřívat zem pod objektem a v okolní půdě. Umožňuje to rozvod trubek v zemi souběžný s rozvodem pro tepelné čerpadlo (hadice tažené v zemi). My si tak sluncem ohřejeme kapalinu v kolektoru a pomocí trubek si ohřejeme zem a uložíme si energii v zemi v hloubce cca 1,5m pod povrchem. Tepelné čerpadlo tak nebude brát ze země teplo

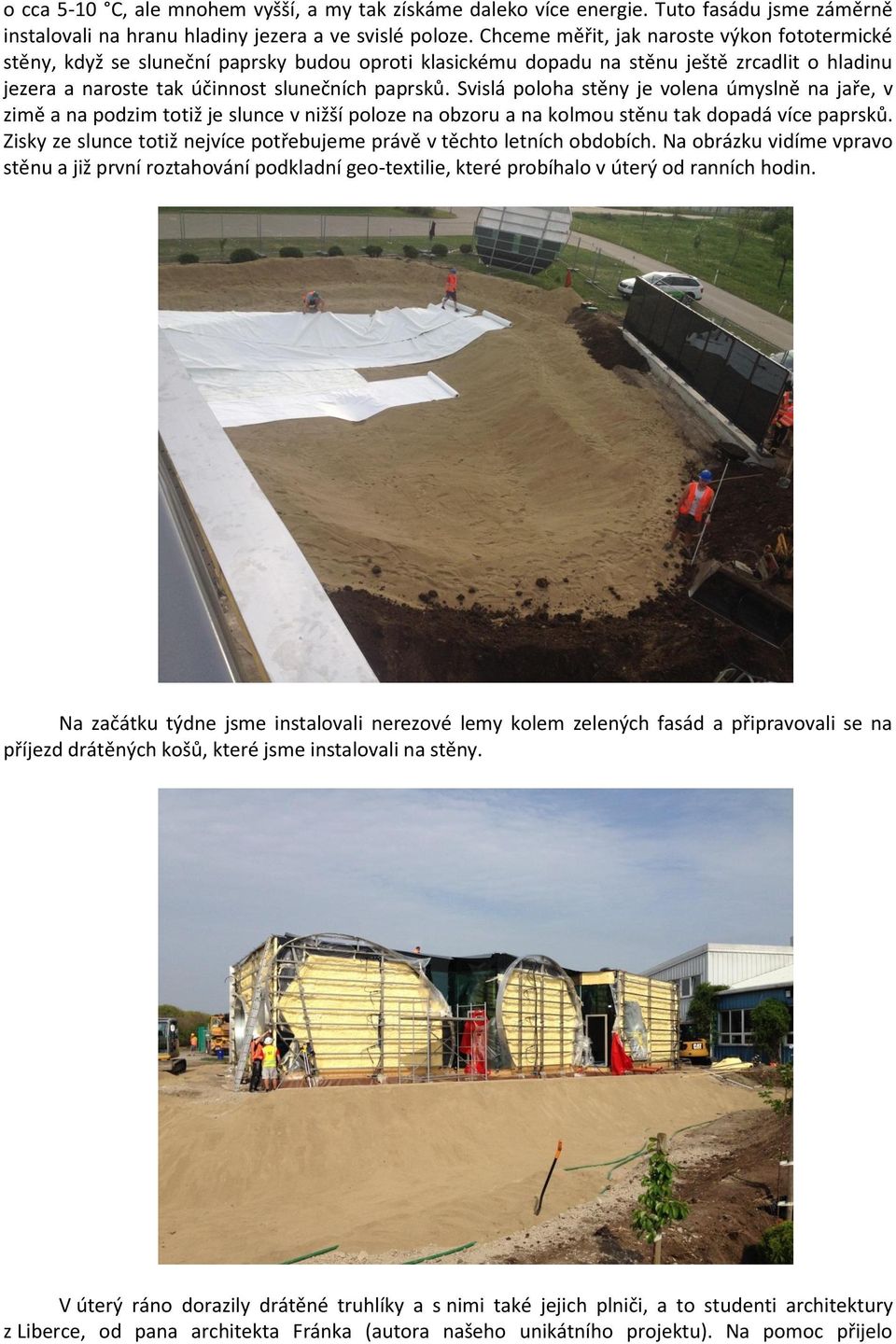

4 o cca 5-10 C, ale mnohem vyšší, a my tak získáme daleko více energie. Tuto fasádu jsme záměrně instalovali na hranu hladiny jezera a ve svislé poloze. Chceme měřit, jak naroste výkon fototermické stěny, když se sluneční paprsky budou oproti klasickému dopadu na stěnu ještě zrcadlit o hladinu jezera a naroste tak účinnost slunečních paprsků. Svislá poloha stěny je volena úmyslně na jaře, v zimě a na podzim totiž je slunce v nižší poloze na obzoru a na kolmou stěnu tak dopadá více paprsků. Zisky ze slunce totiž nejvíce potřebujeme právě v těchto letních obdobích. Na obrázku vidíme vpravo stěnu a již první roztahování podkladní geo-textilie, které probíhalo v úterý od ranních hodin. Na začátku týdne jsme instalovali nerezové lemy kolem zelených fasád a připravovali se na příjezd drátěných košů, které jsme instalovali na stěny. V úterý ráno dorazily drátěné truhlíky a s nimi také jejich plniči, a to studenti architektury z Liberce, od pana architekta Fránka (autora našeho unikátního projektu). Na pomoc přijelo

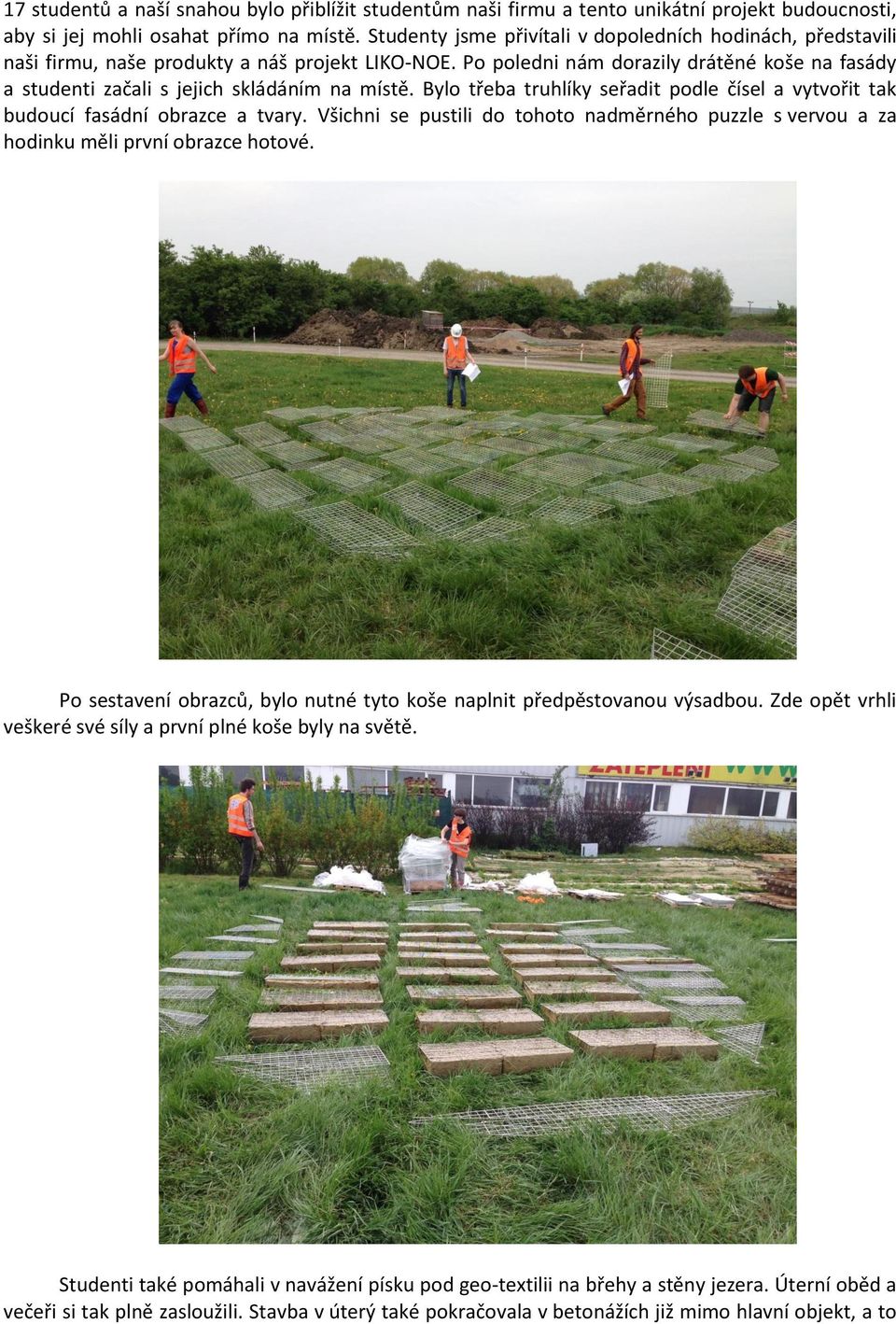

5 17 studentů a naší snahou bylo přiblížit studentům naši firmu a tento unikátní projekt budoucnosti, aby si jej mohli osahat přímo na místě. Studenty jsme přivítali v dopoledních hodinách, představili naši firmu, naše produkty a náš projekt LIKO-NOE. Po poledni nám dorazily drátěné koše na fasády a studenti začali s jejich skládáním na místě. Bylo třeba truhlíky seřadit podle čísel a vytvořit tak budoucí fasádní obrazce a tvary. Všichni se pustili do tohoto nadměrného puzzle s vervou a za hodinku měli první obrazce hotové. Po sestavení obrazců, bylo nutné tyto koše naplnit předpěstovanou výsadbou. Zde opět vrhli veškeré své síly a první plné koše byly na světě. Studenti také pomáhali v navážení písku pod geo-textilii na břehy a stěny jezera. Úterní oběd a večeři si tak plně zasloužili. Stavba v úterý také pokračovala v betonážích již mimo hlavní objekt, a to

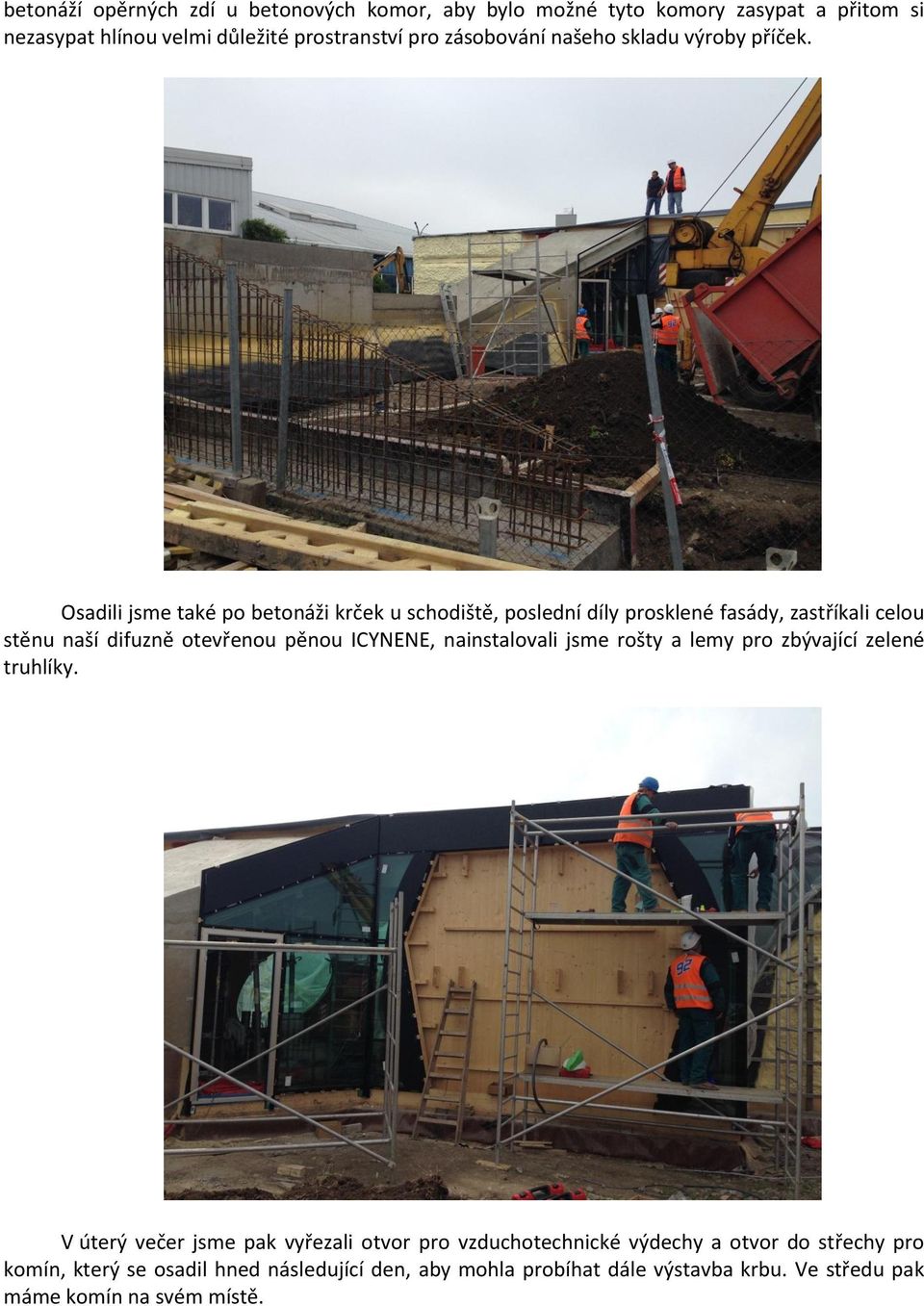

6 betonáží opěrných zdí u betonových komor, aby bylo možné tyto komory zasypat a přitom si nezasypat hlínou velmi důležité prostranství pro zásobování našeho skladu výroby příček. Osadili jsme také po betonáži krček u schodiště, poslední díly prosklené fasády, zastříkali celou stěnu naší difuzně otevřenou pěnou ICYNENE, nainstalovali jsme rošty a lemy pro zbývající zelené truhlíky. V úterý večer jsme pak vyřezali otvor pro vzduchotechnické výdechy a otvor do střechy pro komín, který se osadil hned následující den, aby mohla probíhat dále výstavba krbu. Ve středu pak máme komín na svém místě.

7 Ve středu ráno jsme také začali jako první instalaci zelených stěn. Napřed bylo nutné si rozkládat první řádek na zem a změřit, zda sedne do připravených nerezových roštů a lemů fasády.

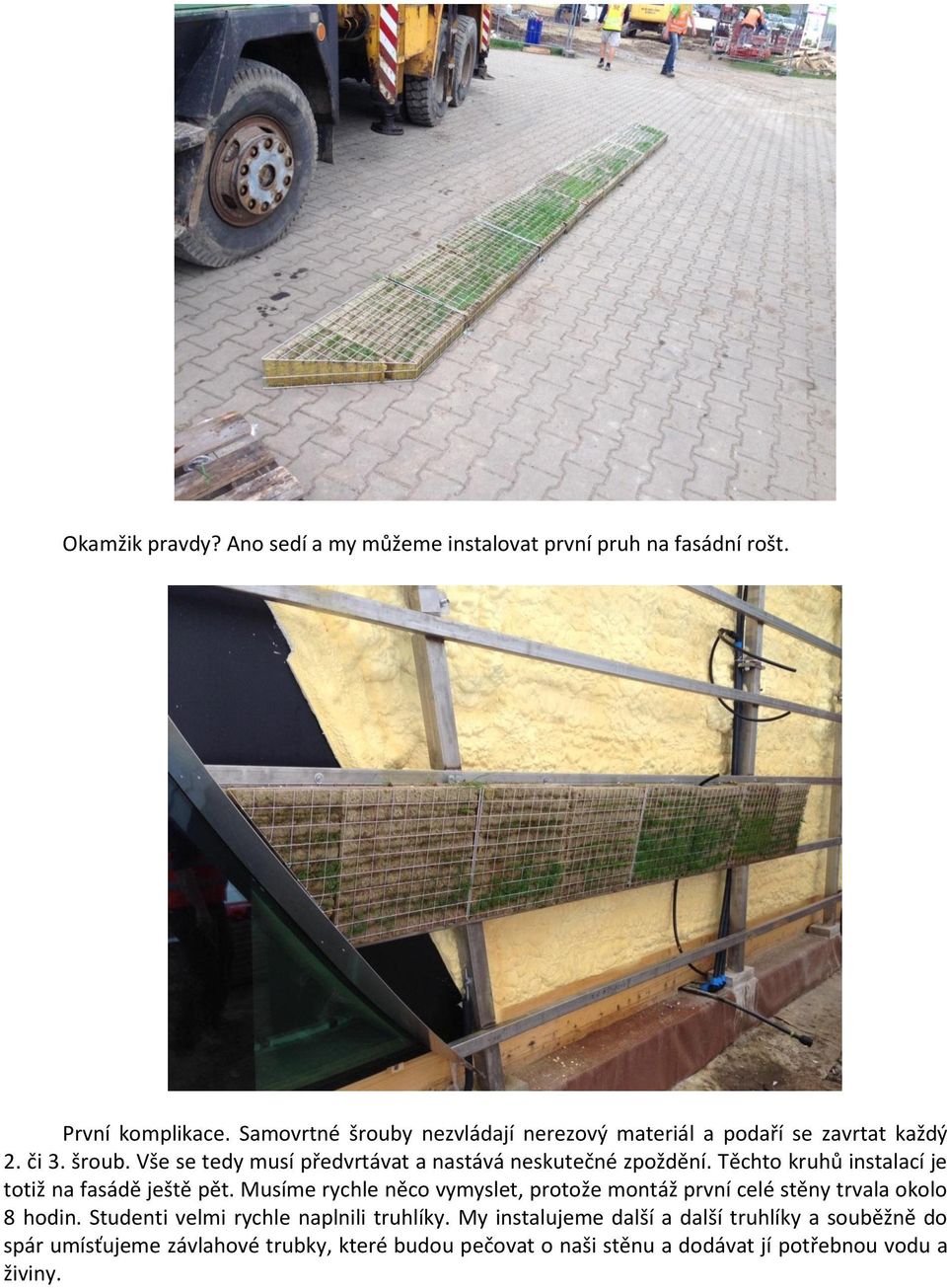

8 Okamžik pravdy? Ano sedí a my můžeme instalovat první pruh na fasádní rošt. První komplikace. Samovrtné šrouby nezvládají nerezový materiál a podaří se zavrtat každý 2. či 3. šroub. Vše se tedy musí předvrtávat a nastává neskutečné zpoždění. Těchto kruhů instalací je totiž na fasádě ještě pět. Musíme rychle něco vymyslet, protože montáž první celé stěny trvala okolo 8 hodin. Studenti velmi rychle naplnili truhlíky. My instalujeme další a další truhlíky a souběžně do spár umísťujeme závlahové trubky, které budou pečovat o naši stěnu a dodávat jí potřebnou vodu a živiny.

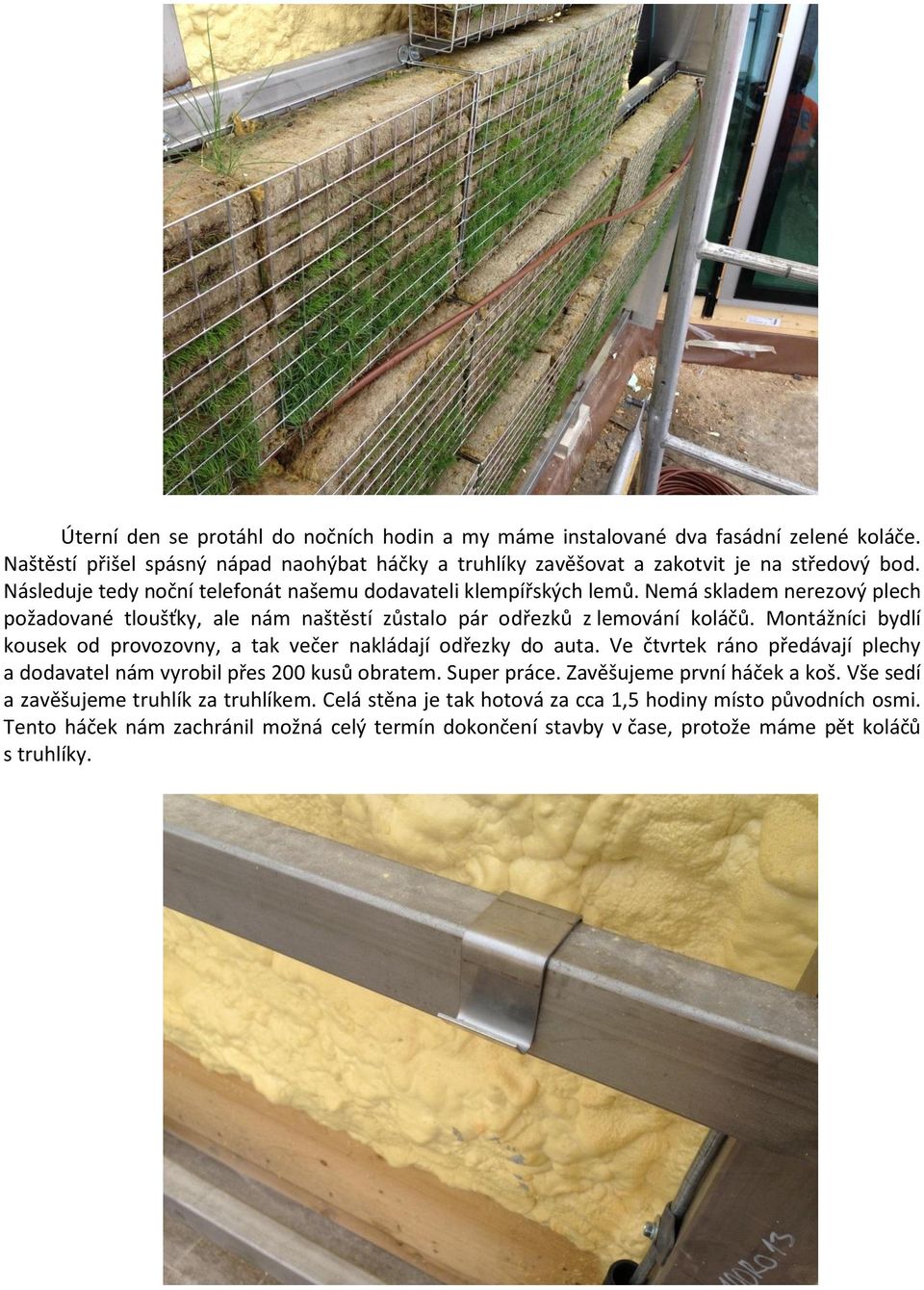

9 Úterní den se protáhl do nočních hodin a my máme instalované dva fasádní zelené koláče. Naštěstí přišel spásný nápad naohýbat háčky a truhlíky zavěšovat a zakotvit je na středový bod. Následuje tedy noční telefonát našemu dodavateli klempířských lemů. Nemá skladem nerezový plech požadované tloušťky, ale nám naštěstí zůstalo pár odřezků z lemování koláčů. Montážníci bydlí kousek od provozovny, a tak večer nakládají odřezky do auta. Ve čtvrtek ráno předávají plechy a dodavatel nám vyrobil přes 200 kusů obratem. Super práce. Zavěšujeme první háček a koš. Vše sedí a zavěšujeme truhlík za truhlíkem. Celá stěna je tak hotová za cca 1,5 hodiny místo původních osmi. Tento háček nám zachránil možná celý termín dokončení stavby v čase, protože máme pět koláčů s truhlíky.

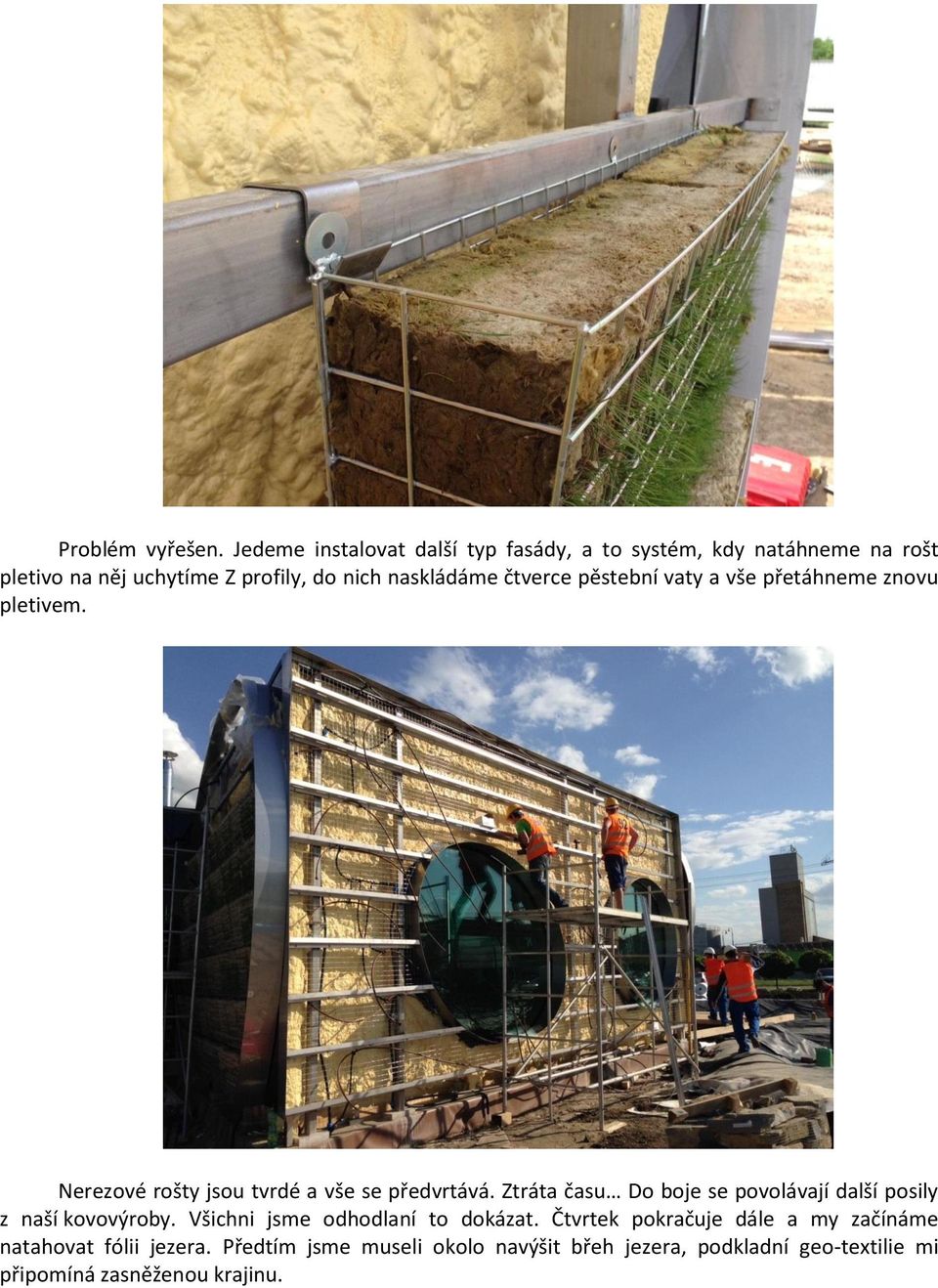

10 Problém vyřešen. Jedeme instalovat další typ fasády, a to systém, kdy natáhneme na rošt pletivo na něj uchytíme Z profily, do nich naskládáme čtverce pěstební vaty a vše přetáhneme znovu pletivem. Nerezové rošty jsou tvrdé a vše se předvrtává. Ztráta času Do boje se povolávají další posily z naší kovovýroby. Všichni jsme odhodlaní to dokázat. Čtvrtek pokračuje dále a my začínáme natahovat fólii jezera. Předtím jsme museli okolo navýšit břeh jezera, podkladní geo-textilie mi připomíná zasněženou krajinu.

11

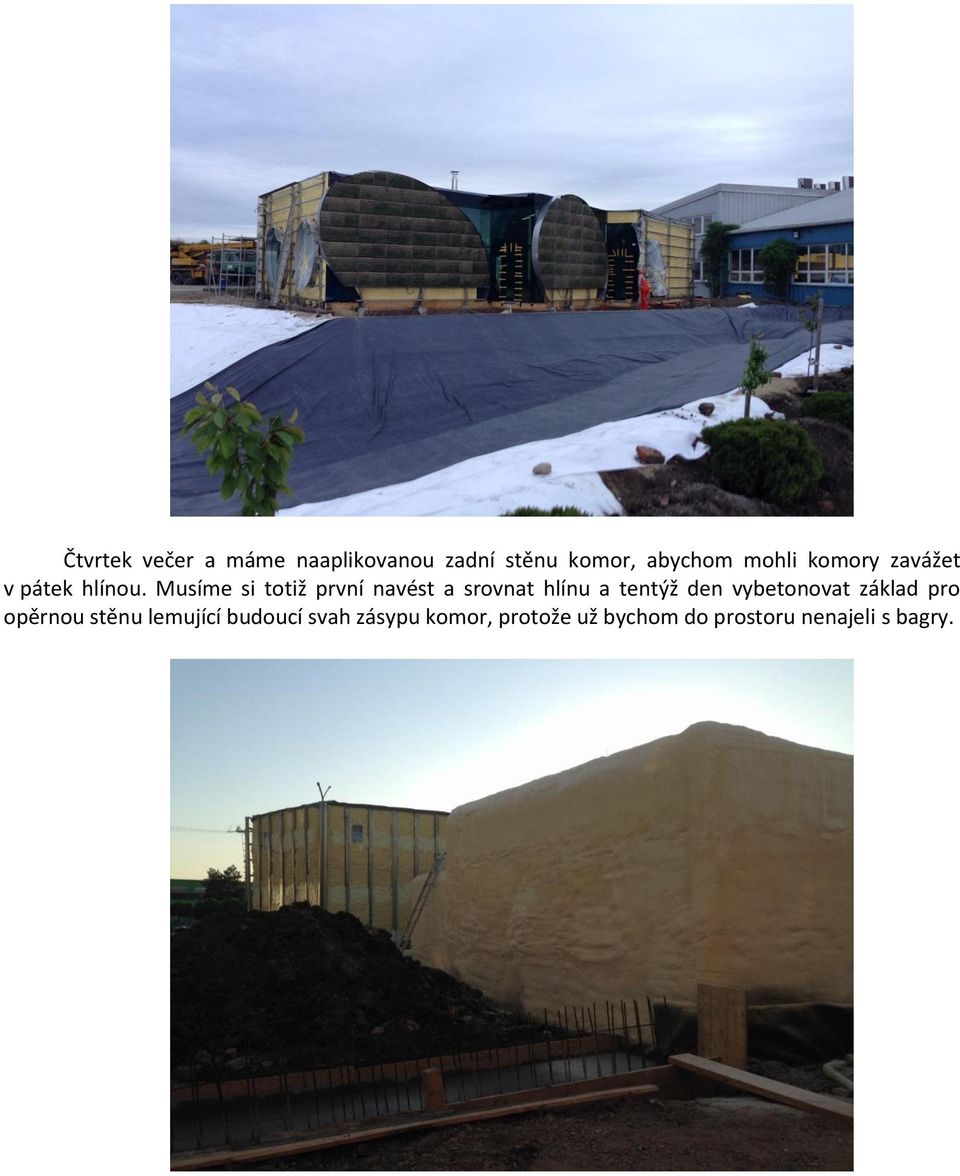

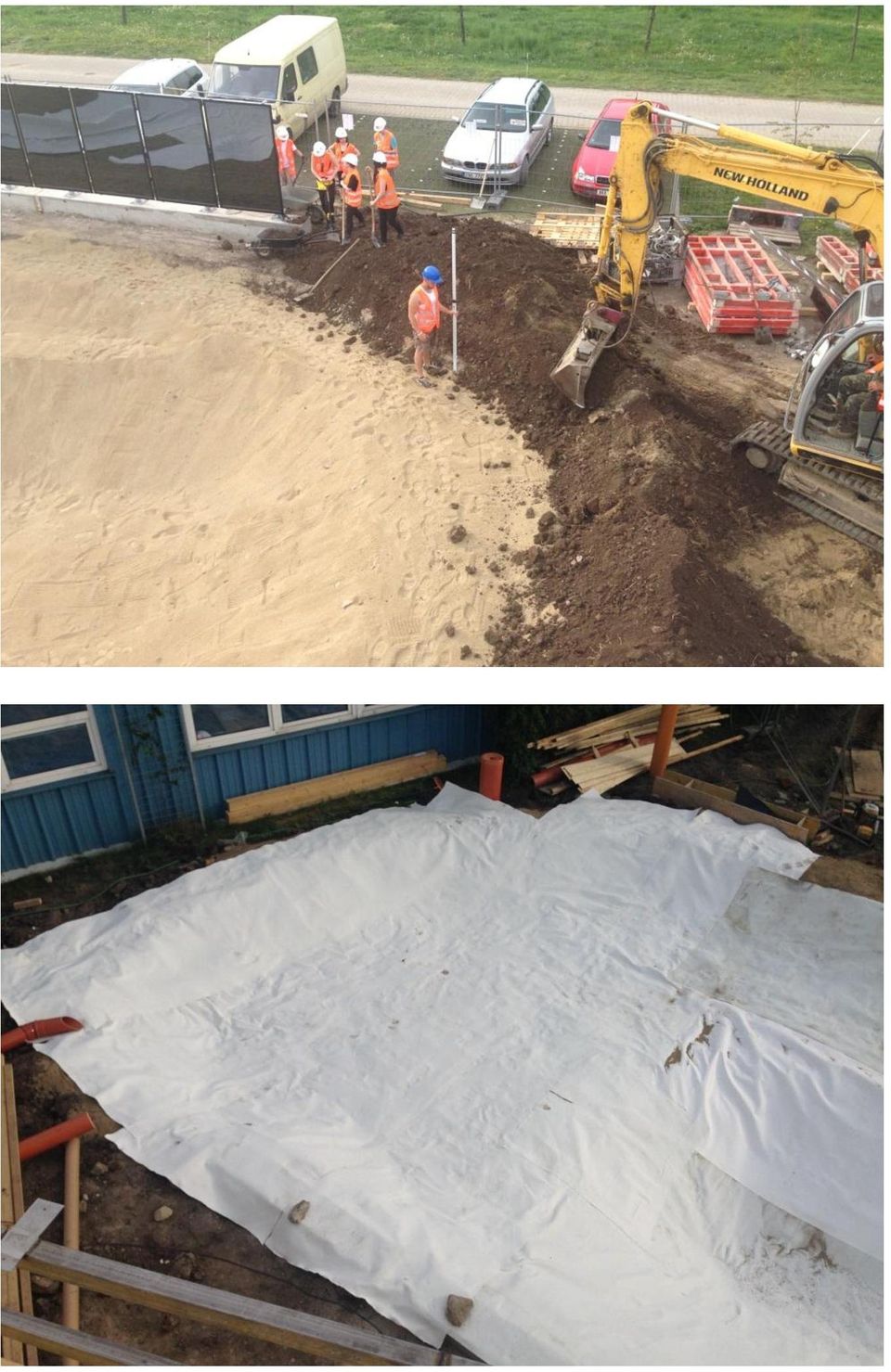

12 Čtvrtek večer a máme naaplikovanou zadní stěnu komor, abychom mohli komory zavážet v pátek hlínou. Musíme si totiž první navést a srovnat hlínu a tentýž den vybetonovat základ pro opěrnou stěnu lemující budoucí svah zásypu komor, protože už bychom do prostoru nenajeli s bagry.

13 Tempo se stupňuje, máme před sebou pátek. Udělali jsme krátké setkání s lidmi z naší firmy, představili jim před prodlouženým víkendem, co se chystáme udělat a že to chceme dotáhnout do úspěšného konce. Hlásí se nám řada dobrovolníků, kteří nám chtějí účinně pomoci na projektu. Cítíme podporu, je to super. Pátek ráno a první voda v jezeru. Pan Musil se s ní sestupuje přivítat na dno jezera. Radost nad napouštěním.

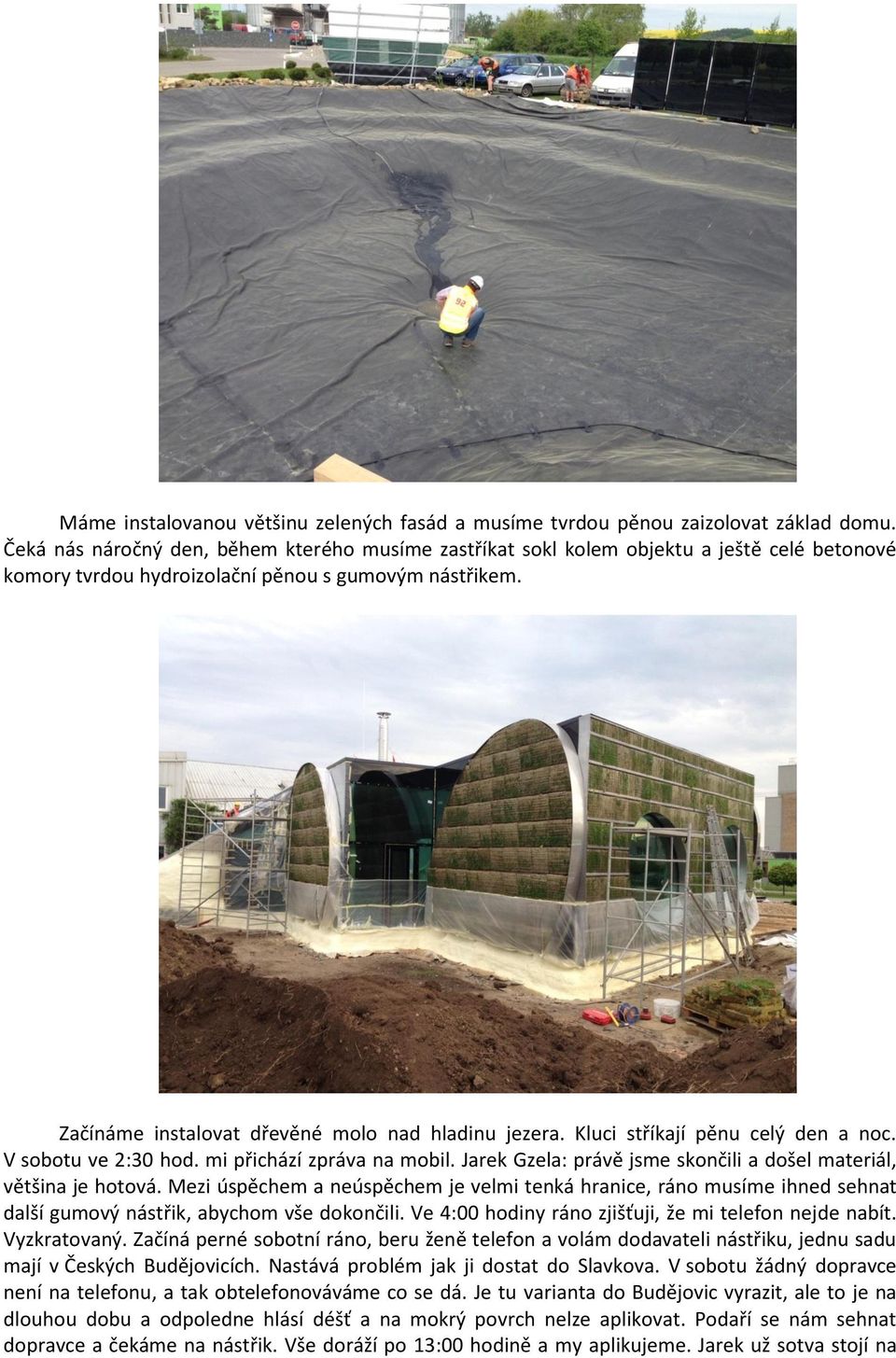

14 Máme instalovanou většinu zelených fasád a musíme tvrdou pěnou zaizolovat základ domu. Čeká nás náročný den, během kterého musíme zastříkat sokl kolem objektu a ještě celé betonové komory tvrdou hydroizolační pěnou s gumovým nástřikem. Začínáme instalovat dřevěné molo nad hladinu jezera. Kluci stříkají pěnu celý den a noc. V sobotu ve 2:30 hod. mi přichází zpráva na mobil. Jarek Gzela: právě jsme skončili a došel materiál, většina je hotová. Mezi úspěchem a neúspěchem je velmi tenká hranice, ráno musíme ihned sehnat další gumový nástřik, abychom vše dokončili. Ve 4:00 hodiny ráno zjišťuji, že mi telefon nejde nabít. Vyzkratovaný. Začíná perné sobotní ráno, beru ženě telefon a volám dodavateli nástřiku, jednu sadu mají v Českých Budějovicích. Nastává problém jak ji dostat do Slavkova. V sobotu žádný dopravce není na telefonu, a tak obtelefonováváme co se dá. Je tu varianta do Budějovic vyrazit, ale to je na dlouhou dobu a odpoledne hlásí déšť a na mokrý povrch nelze aplikovat. Podaří se nám sehnat dopravce a čekáme na nástřik. Vše doráží po 13:00 hodině a my aplikujeme. Jarek už sotva stojí na

15 nohou, ale aplikuje. Procházíme spolu poslední detaily a opravujeme je. Dokončujeme to před deštěm. Super!!! Sobota ráno a Luboš Novotný mi přijel dát druhý telefon. Velké díky, v tento okamžik mám totiž asi každých 5 minut telefon od někoho. Navážíme hlínu, ornici a rovnáme terény. Za pátek a sobotu navezeno přes 500 tun zeminy. Zasypáváme a děláme finální úpravy. Instalujeme také truhlíky pro fasádní kořenovou čističku. Musíme je vždy naplnit pěnosklem (vyráběný zpěněný skleněný kámen), které má podstatný vliv na funkčnost čističky. Instalujeme čističku a doděláváme fasády. Velké díky patří Frantovi Kachlíkovi, nejzkušenějšímu šéfmontérovi, kterého máme na Živých stavbách a který má okolo sebe různé kluky (montážníky), kteří se zde učí, ale mají chuť pomáhat. Franta montuje a montuje (svou skupinu má v Praze na montážích, kam potřebuje taky odjet odjíždí v neděli ráno).

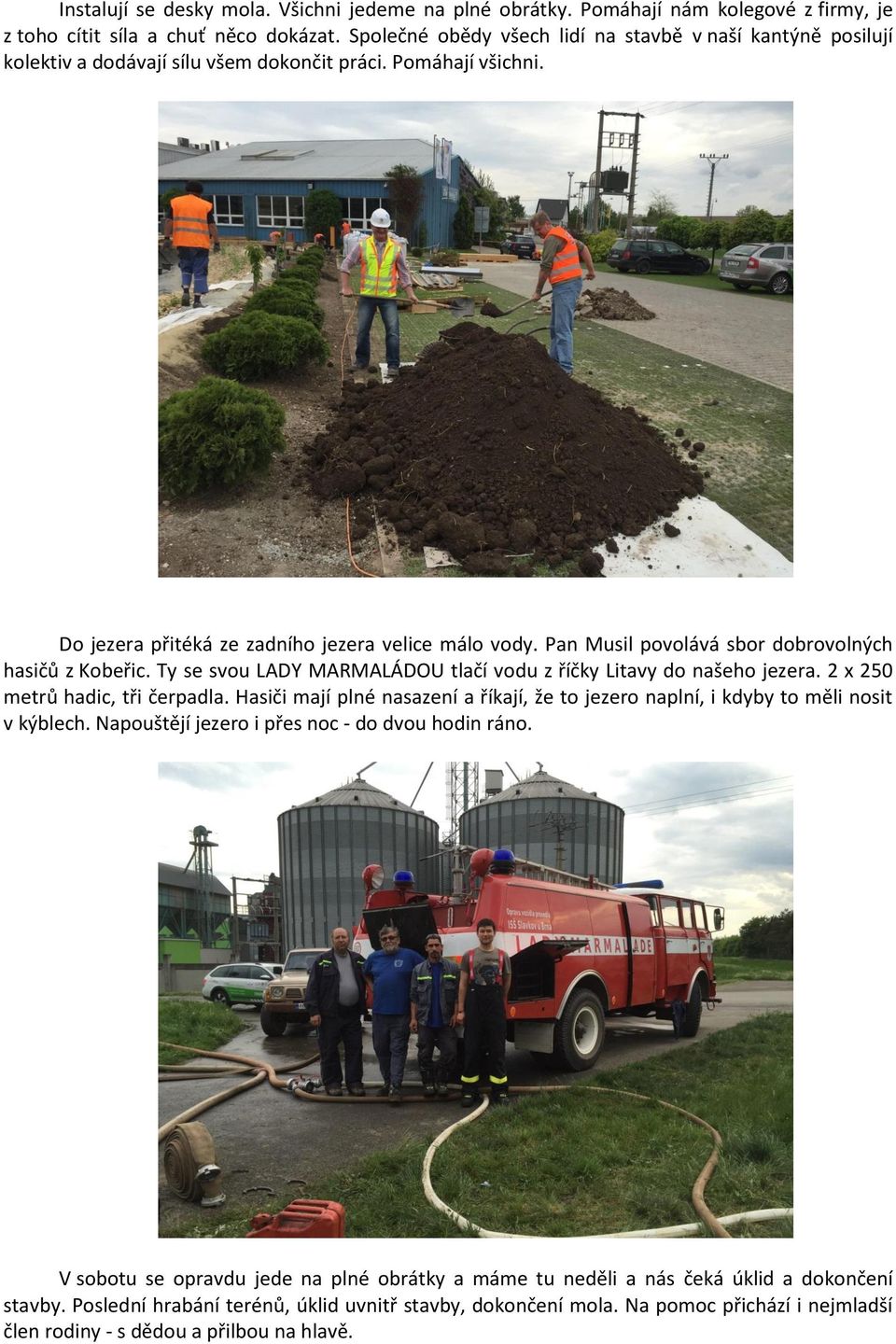

16 Instalují se desky mola. Všichni jedeme na plné obrátky. Pomáhají nám kolegové z firmy, je z toho cítit síla a chuť něco dokázat. Společné obědy všech lidí na stavbě v naší kantýně posilují kolektiv a dodávají sílu všem dokončit práci. Pomáhají všichni. Do jezera přitéká ze zadního jezera velice málo vody. Pan Musil povolává sbor dobrovolných hasičů z Kobeřic. Ty se svou LADY MARMALÁDOU tlačí vodu z říčky Litavy do našeho jezera. 2 x 250 metrů hadic, tři čerpadla. Hasiči mají plné nasazení a říkají, že to jezero naplní, i kdyby to měli nosit v kýblech. Napouštějí jezero i přes noc - do dvou hodin ráno. V sobotu se opravdu jede na plné obrátky a máme tu neděli a nás čeká úklid a dokončení stavby. Poslední hrabání terénů, úklid uvnitř stavby, dokončení mola. Na pomoc přichází i nejmladší člen rodiny - s dědou a přilbou na hlavě.

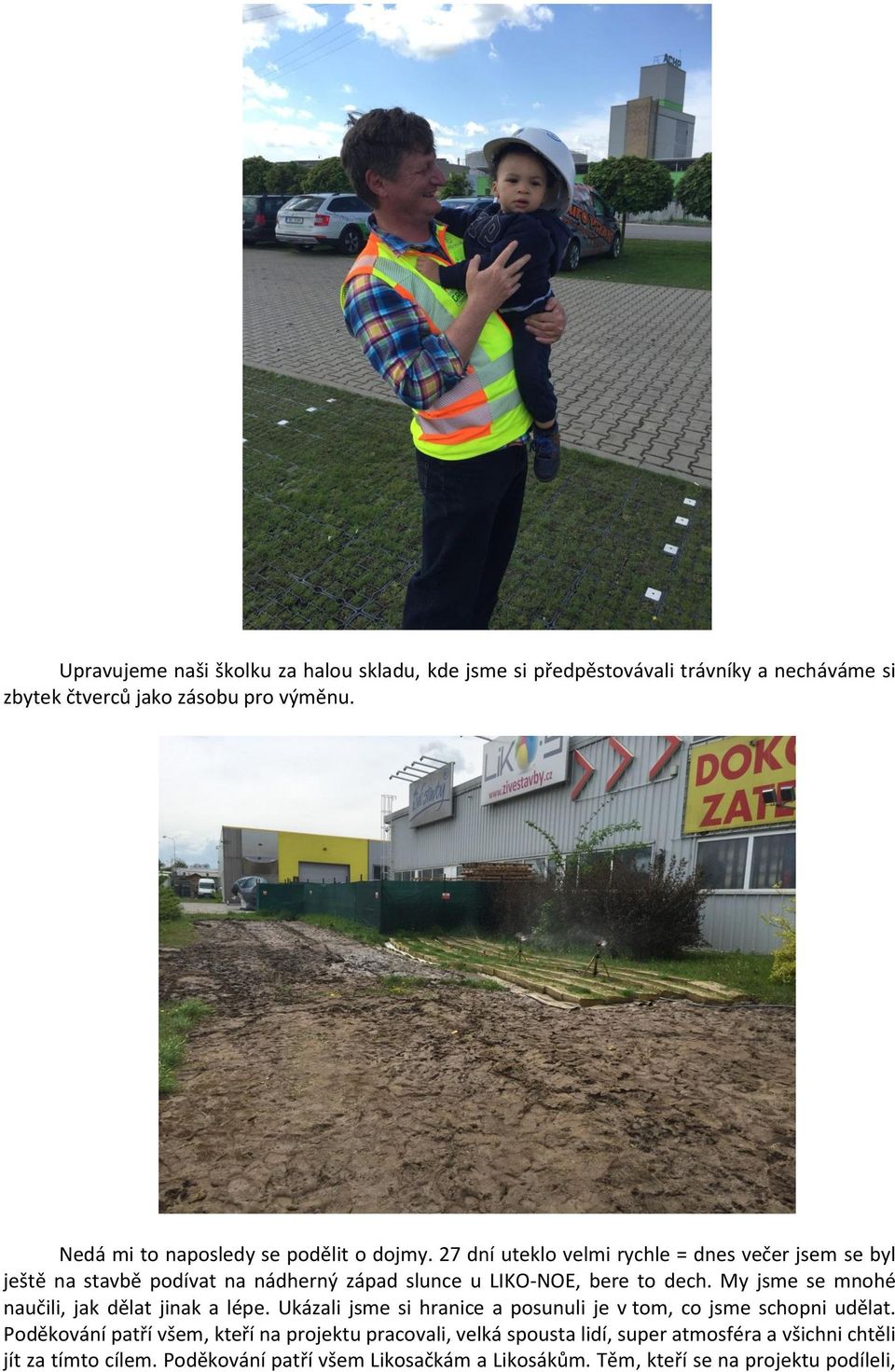

17 Upravujeme naši školku za halou skladu, kde jsme si předpěstovávali trávníky a necháváme si zbytek čtverců jako zásobu pro výměnu. Nedá mi to naposledy se podělit o dojmy. 27 dní uteklo velmi rychle = dnes večer jsem se byl ještě na stavbě podívat na nádherný západ slunce u LIKO-NOE, bere to dech. My jsme se mnohé naučili, jak dělat jinak a lépe. Ukázali jsme si hranice a posunuli je v tom, co jsme schopni udělat. Poděkování patří všem, kteří na projektu pracovali, velká spousta lidí, super atmosféra a všichni chtěli jít za tímto cílem. Poděkování patří všem Likosačkám a Likosákům. Těm, kteří se na projektu podíleli,

18 i těm, kteří ji jen sledovali a naopak táhli firmu (ochod, realizace ), abychom si mohli něco takového postavit), protože jsme nadále obsluhovali zákazníky bez vlivu na mimořádnost projektu. Všem DÍKY. Jen poslední vsuvka, protože mě dostal dnešní (teď už včerejší ) od Adama Střapce. Adam nám pomáhal den předtím na stavbě a v provozu divize ENERGY. Všiml si, že desky na molu jsou zařezány křivě. Desky byly zařezány pouze pracovně, ale to Adam nemohl vědět. Nedalo mu to a napsal mi druhý den ráno mail, že má nápad jak to zařezat a připravit, že si toho všiml den předtím. Pro mě neuvěřitelně povzbuzující zpráva po velmi náročných 27 dnech. Utvrdilo mě to v tom, že nám všem záleží na tomto projektu a přemýšlíme nad ním i ve volném (nepracovním) čase. Poznal jsem to i z mailů, které jste mi poslali v průběhu výstavby na povzbuzení našeho realizačního týmu. Za to díky. Je super, že nad tím přemýšlíme, protože realizací to teprve začíná a my nyní musíme společně vdechnout život našemu centru a dát mu ten význam, pro který jsme to vše dělali. Život LIKO-NOE začíná! Hotovo. Zvládli jsme to za 27 dní, teď už je to na přírodě. Archa LIKO-NOE může vyplout. Náš projekt začíná žít svůj vlastní život. Budeme hledat správné nastavení, nakládání s energiemi, nakládání s vodou, budeme se učit a zlepšovat, budeme tvořit vědění o stavbách budoucnosti. TO JE LIKO-NOE A TO JSOU ŽIVÉ STAVBY TOTO JE LIKO-S. Děkujeme za podporu a sledujte plavbu naší archy na
