Úvodní list. Druhy, profily, materiály a stavba kanalizačních stok. Prezentace pro interaktivní tabuli, pro projekci pomůcka pro výklad

Transkript

1 Úvodní list Název školy Integrovaná střední škola stavební, České Budějovice, Nerudova 59 Číslo šablony/ číslo sady 32/09 Poř. číslo v sadě 15 Jméno autora Období vytvoření materiálu Název souboru Zařazení materiálu podle ŠVP Téma Druh výukového materiálu Anotace Ing. Jitka Zahradníková Březen 2013 VY_32_INOVACE_09_ZT_15 Zdravotní technika 4. ročník (TZB) Kanalizace Druhy, profily, materiály a stavba kanalizačních stok Prezentace pro interaktivní tabuli, pro projekci pomůcka pro výklad Žáci se dozvědí, jaké druhy a profily kanalizačních stok máme. Dále se žáci dozvědí, z jakých materiálů a jakým způsobem se kanalizační stoky pokládají. Žáci diskutují s vyučujícím o uložení stok v Českých Budějovicích. Žáci si z výkladu vytvoří přehledné poznámky do sešitu. Pomůcky: Interaktivní tabule Použitý zdroj ADÁMEK, Miroslav. Instalace vody a kanalizace 2: pro 2. ročník UO Instalatér. Vyd. 1. Praha: Informatorium, 2005, 179 s. ISBN TRNKOVÁ, Miroslava. Instalace vody a kanalizace. Praha: Informatorium, 2001, 155 s. ISBN X Obr. 1: TRNKOVÁ, Miroslava. Instalace vody a kanalizace. Praha: Informatorium, 2001, 155 s. ISBN X, str obr. 4 Obr. 2, 3, 4, 5: ADÁMEK, Miroslav. Instalace vody a kanalizace 2: pro 2. ročník UO Instalatér. Vyd. 1. Praha: Informatorium, 2005, 179 s. ISBN , str obr. 15, str obr. 16, str obr. 32, str obr. 8 Tab. 1: ADÁMEK, Miroslav. Instalace vody a kanalizace 2: pro 2. ročník UO Instalatér. Vyd. 1. Praha: Informatorium, 2005, 179 s. ISBN , str tab. 1

2 Druhy, profily, materiály a stavba kanalizačních stok Rozdělení stok: 1. Podle funkce a umístění - Uliční, vedlejší, kmenová stoka - Sběrač - Odlehčovací stoka - Přívodní a výústní stoka, 2. Podle tvaru a průřezu - Kruhová - nejvíce používaná (pro stálé průtoky) - Vejčitá - při stejné ploše jako kruhová odvede 1, 6x více vody - Tlamová - tam, kde je nedostatečná výška nadloží - zhotovují se přímo na stavbě - Tunelová se žlábkem (s kynetou) - Tlamová se žlábkem (s kynetou) - Další různé stoky podle místních podmínek Obr. 1

3 Obr Podle rozměru - Neprůlezné - do DN Průlezné - DN 800 až (nebo 600x800 mm) - Průchozí - DN a více (nebo 600x1 500 mm a více) 4. Podle provedení - Trubní - Monolitické (betonované, zděné přímo na místě) - Montované = kolektory 5. Podle materiálu - Trubní - kamenina - beton + železobeton (tavený čedič) - plasty (PVC-U, PP, PEHD, sklolaminát) - Monolitické - beton - Zděné - cihly nebo tvárnice z betonu, taveného čediče

4 6. Podle montáže a ukládání - Klasický způsob pokládky - do výkopů, do pískového lože, od hloubky 1, 5 m => pažit Obr. 3 Dotaz pro žáky: Jaké materiály se používají na uložení, boční obsyp a zásyp u klasického způsobu pokládky v Českých Budějovicích? - Speciální způsoby montáže: Štolování = klasická ražba štoly = sbíječky, trhaviny = stěny štoly jsou paženy a betonovány Štítování = ražba štoly pomocí razícího štítu Horizontální protlačování a vrtání = bezvýkopová technologie

5 Obr. 4

6 Stavba kanalizačních stok: - Stoky se ukládají pod veřejné plochy, pozemní komunikace - Nesmějí se vést v korytě toků nebo podélně pod koryty toků - Nejmenší povolené vodorovné vzdálenosti a vzdálenosti křížením s ostatními podzemními vedeními: V silnicích = ČSN Od plynovodů = ČSN a ČSN Od vodních toků = ČSN Druh rozvodu Souběžné vedení [m] Při křížení [m] elektrické kabely 0, 5-1 0, 2-0, 5 plynovod 1 0, 5 Tab. 1 vodovod 0, 6 0, 1 - Hloubkové uložení = nezámrzná hloubka (v ose komunikace) min. 1, 8 - max. 6 m pod povrchem - Rychlost proudění betonové potrubí - max. 5 m/s kameninové, litinové, plastové potr. - max. 10 m/s - Sklon - splašková kanalizace = min. 4 u DN 1000 = max. 18 u DN 250 Max. sklon je takový, aby nebyly překračovány maximální rychlosti proudění

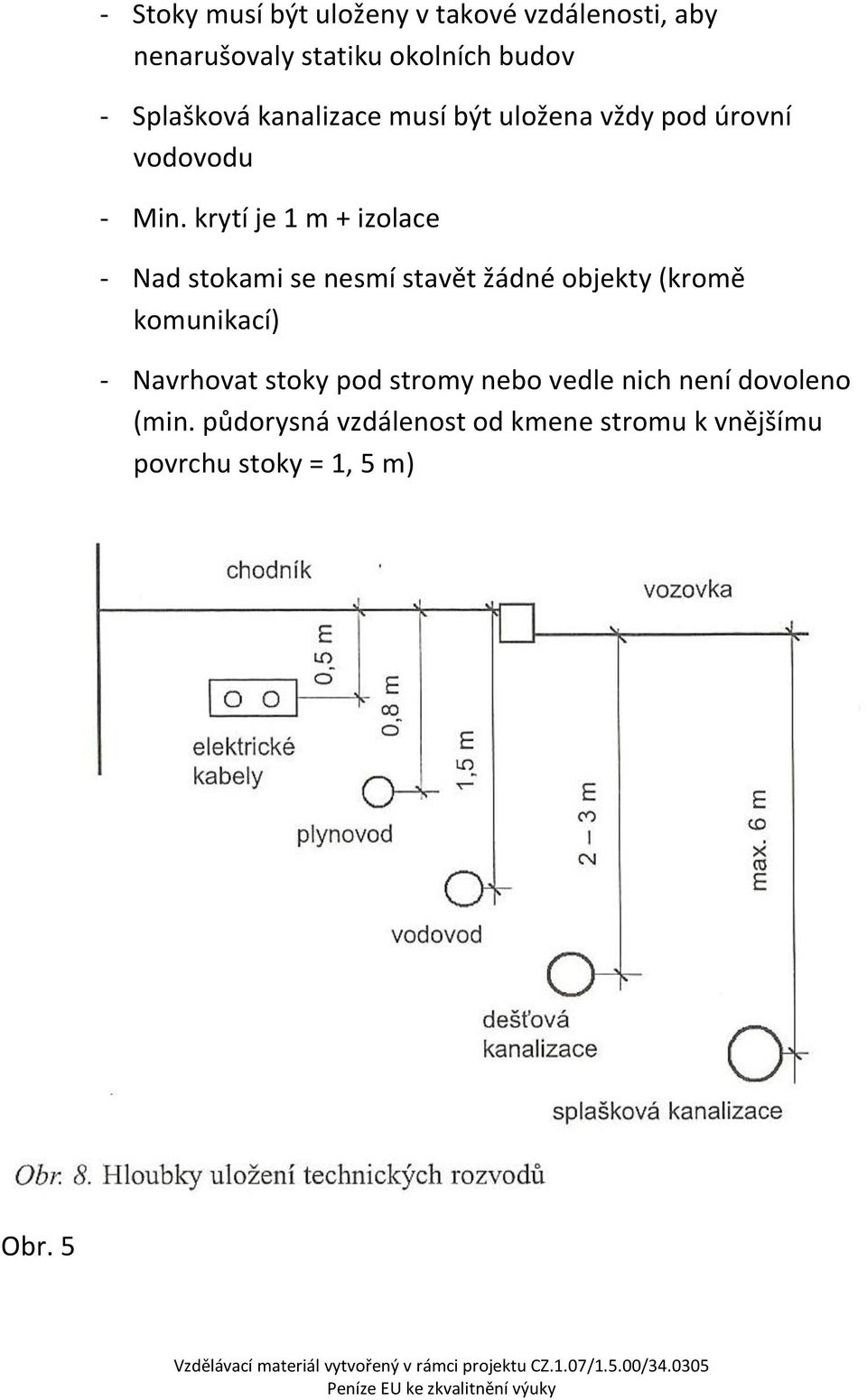

7 - Stoky musí být uloženy v takové vzdálenosti, aby nenarušovaly statiku okolních budov - Splašková kanalizace musí být uložena vždy pod úrovní vodovodu - Min. krytí je 1 m + izolace - Nad stokami se nesmí stavět žádné objekty (kromě komunikací) - Navrhovat stoky pod stromy nebo vedle nich není dovoleno (min. půdorysná vzdálenost od kmene stromu k vnějšímu povrchu stoky = 1, 5 m) Obr. 5

8 Práce na stavbě stok: - Dle ČSN Výkop se provádí proti sklonu stoky - Nutno trvale zajistit = osu, výškové uložení, stabilitu stěny rýhy - Po výkopu upravit dno = sklon, tvar - Připravit lože: Pro neobetonované potrubí = z hutného pískového lože min. 100 mm, zrno max. 8 mm Pro obetonované potrubí = betonové lože min. 50mm (obvykle 100 mm), obetonování stoky je min. tl. 100 mm - Zkouška vodotěsnosti se provádí před obetonováním a obsypem - Obsyp potrubí: Zhutnění po 150 mm do výšky 300 mm nad vrchol stoky (zrno 15 mm, obetonovaná trubka zrna 30mm) Plasty = písek 8 mm, geotextilie, emulgovaný popílek - U komunikací a zpevněných ploch = hutnit po 300 mm (písek, štěrkopísek, hlinitopísčitá zemina)
