Projektová řešení uzamykacích systémů 2013/14. The global leader in door opening solutions 1
|
|
- Vít Doležal
- před 8 lety
- Počet zobrazení:
Transkript
1 Projektová řešení uzamykacích systémů 2013/14 The global leader in door opening solutions 1
2 Projektová řešení uzamykacích systémů Společnost ASSA ABLOY Czech & Slovakia s.r.o. je leadrem v oblasti kompletního vybavení pro osazení bezpečnostních, požárních, nepožárně únikových, požárněúnikových, ventilačních a hotelových dveří a systémů kontroly vstupu. Pro správné aplikace komponentů dle platných norem tým projektových specialistů úzce spolupracuje s architekty, požárními projektanty, elektro projektanty, bezpečnostními a hasičskými specialisty v oblasti mechanických i elektronických zabezpečení. Samozřejmostí je naše pomoc se specifikacemi řešení přímo nad projektem a prezentace řešení včetně školení v sídle vaší společnosti. 2
3 3
4 Obsah Názvosloví a technické normy Požárně odolné dveře jednokřídlé elektro Požárně odolné dveře dvoukřídlé elektro Požárně odolné únikové dveře jednokřídlé elektro reverzní režim Požárně odolné únikové dveře elektropoháněné jednokřídlé Požárně odolné únikové dveře jednokřídlé reverzní režim s panikovou hrazdou Požárně odolné únikové dveře s panikovou hrazdou jednokřídlé elektropoháněné Požárně odolné dveře dvoukřídlé elektro reverzní režim se samozamykáním Požárně odolné únikové dveře dvoukřídlé elektro Požárně odolné únikové dveře samozamykací, skrytá montáž dvoukřídlé elektro Únikové dveře jednokřídlé mechanické se signalizací a samozamykáním Únikové dveře jednokřídlé elektro reverzní režim Únikové dveře elektricky ovládané jednokřídlé elektropoháněné se samozamykáním Únikové dveře dvoukřídlé elektro reverzní režim s elektronickými panikovými hrazdami Únikové dveře dvoukřídlé elektro s mechanickými panikovými hrazdami Únikové dveře dvoukřídlé elektropoháněné reverzní s elektronickými dotykovými hrazdami Ventilační dveře dvoukřídlé nízký počet průchodů reverzní režim Ventilační/únikové dveře samozamykací, skrytá montáž dvoukřídlé elektro Ventilační únikové dveře dvoukřídlé nízký počet průchodů, reverzní s panikovými hrazdami Ventilační únikové dveře dvoukřídlé vysoký počet průchodů Dveře jednokřídlé vstupní dveře do bytového domu se samozamykáním vysoký počet průchodů Dveře jednokřídlé vstupní dveře do bytového domu se samozamykáním (náhrada el. otvírače) Požárně odolné dveře jednokřídlé mechanické Požárně odolné dveře dvoukřídlé- mechanické Požárně odolné únikové dveře jednokřídlé mechanické Požárně odolné únikové dveře jednokřídlé mechnické s panikovou hrazdou Požárně odolné únikové dveře jednokřídlé s panikovou hrazdou skrytá montáž Požárně odolné únikové dveře dvoukřídlé mechanické s panikovými hrazdami Požárně odolné únikové dveře dvoukřídlé mechanické s panikovými hrazdami skrytá montáž Požárně odolné dveře dvoukřídlé držení v otevřené poloze Požárně odolné dveře jednokřídlé volně průchozí bez odporu zavírače Požárně odolné hotelové dveře jednokřídlé offline Požárně odolné hotelové dveře jednokřídlé virtuální online Požárně odolné hotelové dveře jednokřídlé online Bezdrátové řešení kontroly vstupu + možnost rozšíření stávající KV Systém generálního a hlavního klíče FAB SGHK Mechatronické SGHK ASSA ABLOY Mechatronické SGHK ASSA ABLOY
5 5

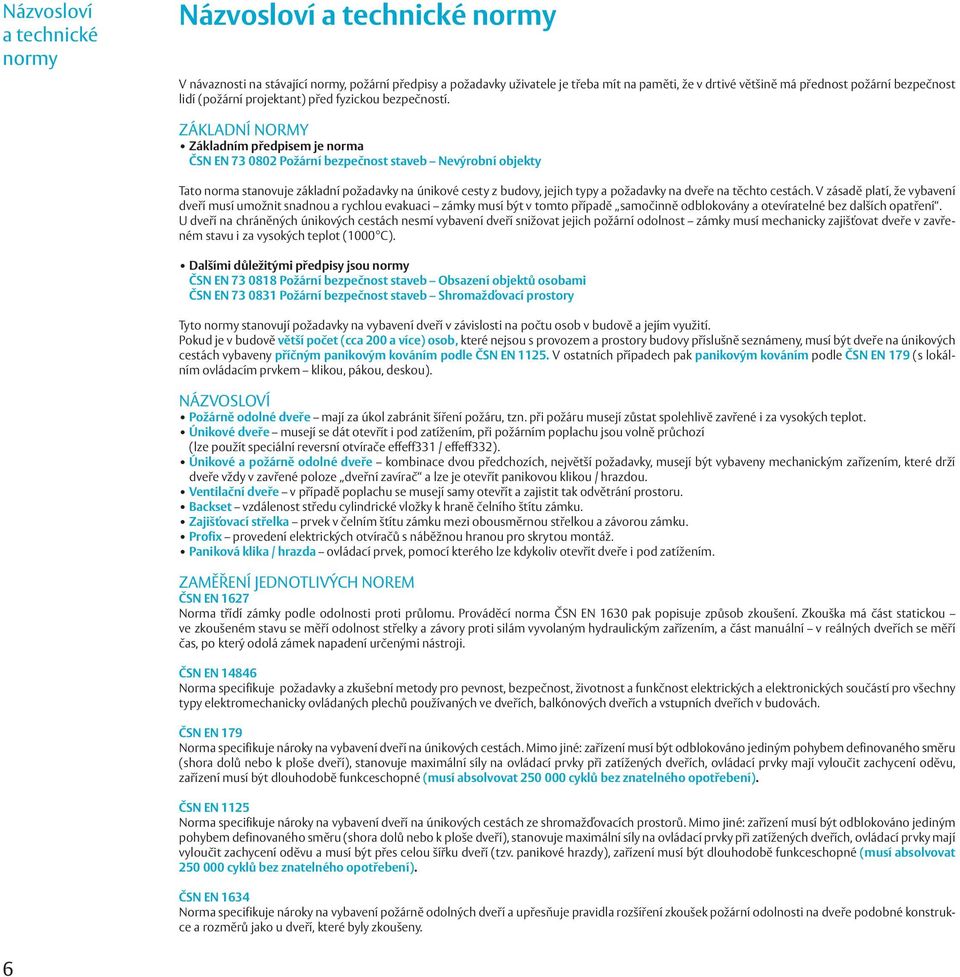

6 Názvosloví a technické normy Názvosloví a technické normy V návaznosti na stávající normy, požární předpisy a požadavky uživatele je třeba mít na paměti, že v drtivé většině má přednost požární bezpečnost lidí (požární projektant) před fyzickou bezpečností. ZÁKLADNÍ NORMY Základním předpisem je norma ČSN EN Požární bezpečnost staveb Nevýrobní objekty Tato norma stanovuje základní požadavky na únikové cesty z budovy, jejich typy a požadavky na dveře na těchto cestách. V zásadě platí, že vybavení dveří musí umožnit snadnou a rychlou evakuaci zámky musí být v tomto případě samočinně odblokovány a otevíratelné bez dalších opatření. U dveří na chráněných únikových cestách nesmí vybavení dveří snižovat jejich požární odolnost zámky musí mechanicky zajišťovat dveře v zavřeném stavu i za vysokých teplot (1000 C). Dalšími důležitými předpisy jsou normy ČSN EN Požární bezpečnost staveb Obsazení objektů osobami ČSN EN Požární bezpečnost staveb Shromažďovací prostory Tyto normy stanovují požadavky na vybavení dveří v závislosti na počtu osob v budově a jejím využití. Pokud je v budově větší počet (cca 200 a více) osob, které nejsou s provozem a prostory budovy příslušně seznámeny, musí být dveře na únikových cestách vybaveny příčným panikovým kováním podle ČSN EN V ostatních případech pak panikovým kováním podle ČSN EN 179 (s lokálním ovládacím prvkem klikou, pákou, deskou). NÁZVOSLOVÍ Požárně odolné dveře mají za úkol zabránit šíření požáru, tzn. při požáru musejí zůstat spolehlivě zavřené i za vysokých teplot. Únikové dveře musejí se dát otevřít i pod zatížením, při požárním poplachu jsou volně průchozí (lze použít speciální reversní otvírače effeff331 / effeff332). Únikové a požárně odolné dveře kombinace dvou předchozích, největší požadavky, musejí být vybaveny mechanickým zařízením, které drží dveře vždy v zavřené poloze dveřní zavírač a lze je otevřít panikovou klikou / hrazdou. Ventilační dveře v případě poplachu se musejí samy otevřít a zajistit tak odvětrání prostoru. Backset vzdálenost středu cylindrické vložky k hraně čelního štítu zámku. Zajišťovací střelka prvek v čelním štítu zámku mezi obousměrnou střelkou a závorou zámku. Profix provedení elektrických otvíračů s náběžnou hranou pro skrytou montáž. Paniková klika / hrazda ovládací prvek, pomocí kterého lze kdykoliv otevřít dveře i pod zatížením. ZAMĚŘENÍ JEDNOTLIVÝCH NOREM ČSN EN 1627 Norma třídí zámky podle odolnosti proti průlomu. Prováděcí norma ČSN EN 1630 pak popisuje způsob zkoušení. Zkouška má část statickou ve zkoušeném stavu se měří odolnost střelky a závory proti silám vyvolaným hydraulickým zařízením, a část manuální v reálných dveřích se měří čas, po který odolá zámek napadení určenými nástroji. ČSN EN Norma specifikuje požadavky a zkušební metody pro pevnost, bezpečnost, životnost a funkčnost elektrických a elektronických součástí pro všechny typy elektromechanicky ovládaných plechů používaných ve dveřích, balkónových dveřích a vstupních dveřích v budovách. ČSN EN 179 Norma specifikuje nároky na vybavení dveří na únikových cestách. Mimo jiné: zařízení musí být odblokováno jediným pohybem definovaného směru (shora dolů nebo k ploše dveří), stanovuje maximální síly na ovládací prvky při zatížených dveřích, ovládací prvky mají vyloučit zachycení oděvu, zařízení musí být dlouhodobě funkceschopné (musí absolvovat cyklů bez znatelného opotřebení). ČSN EN 1125 Norma specifikuje nároky na vybavení dveří na únikových cestách ze shromažďovacích prostorů. Mimo jiné: zařízení musí být odblokováno jediným pohybem definovaného směru (shora dolů nebo k ploše dveří), stanovuje maximální síly na ovládací prvky při zatížených dveřích, ovládací prvky mají vyloučit zachycení oděvu a musí být přes celou šířku dveří (tzv. panikové hrazdy), zařízení musí být dlouhodobě funkceschopné (musí absolvovat cyklů bez znatelného opotřebení). ČSN EN 1634 Norma specifikuje nároky na vybavení požárně odolných dveří a upřesňuje pravidla rozšíření zkoušek požární odolnosti na dveře podobné konstrukce a rozměrů jako u dveří, které byly zkoušeny. 6
7 Požárně odolné dveře Požárně odolné dveře jednokřídlé elektro Požadavek: Elektrické ovládání elektronicky řízený vstup / odchod. Splnění normy ČSN EN Popis situace: Dveře jsou osazeny dveřním zavíračem s požární odolností, požárně odolným elektrickým otvíračem a požárně certifikovaným zámkem. Ve standardním provozu bude průchod zajištěn přes vnější a vnitřní čtečku. Uzavření dveří bude zajištěno zavíračem. V případě požáru (odpojení napájení) budou dveře neprůchozí z obou stran (pouze klíčem přes vložku). Výhoda: Jednoduchá instalace elektromechanického otvírače do zárubně. Specifikace zařízení: Označení Počet kusů Popis produktu DC 340 1x Dveřní zavírač vč. ramena Effeff 118F/143 1x El. otvírač pro požárně odolné dveře (možnost skryté verze ProFix) ProFIX (např ) 1x Čelní plech k el. otvírači skrytá montáž x Zadlabací zámek FAB HID 1x Čtečka karet FAB 1x Kování klika madlo 7
8 DC 340 Dveřní zavírač vč. ramena HID bezkontaktní čtečka 4292 Zadlabací zámek FAB Elektromotorický zámek effeff Mediator nebo EL520 / EL420 Kování IKON SX08 / SX48 klika - madlo HID Effeff 118F /143 8
9 Požárně odolné dveře Požárně odolné dveře dvoukřídlé elektro Požadavek: Elektrické ovládání elektronicky řízený vstup / odchod. Splnění normy ČSN EN Popis situace: Dveře jsou osazeny dveřním koordinátorem dvoukřídlých dveří s požární odolností, požárním otvíračem, požárně certifikovaným zadlabacím zámkem, kováním madlo/madlo, automatickými zástrčemi a zadlabací kabelovou průchodkou. Ve standardním režimu bude průchod zajištěn přes vnitřní / vnější čtečku. Při otevření aktivního křídla dojde k automatickému odblokování pasivního křídla dveří (zástrče se zasunou a křídlo bude drženo na zavírači). V případě poplachu EPS (odpojení napájení) budou dveře neprůchozí z obou stran (pouze klíčem přes vložku). Výhoda: Tato varianta umožní pohodlný průchod celou šíří dveří (např. nemocnice, sklady, obchody atd.). Specifikace zařízení: Označení Počet kusů Popis produktu G461 1x Koordinátor dvoukřídlých dveří DC 700 2x Dveřní zavírač pro požární konzole Effeff 118F/143 1x El. otvírač pro požárně odolné dveře (možnost skryté verze ProFix) ProFIX (např ) 1x Čelní plech k el. otvírači skrytá montáž x Zadlabací zámek FAB FAB 1x Kování madlo/madlo HZ26/27 2x Automatické zástrče x Zadlabací kabelová průchodka rozpojitelná HID 1x Čtečka karet 9
10 Požární konzole G461 a dveřní zavírače DC 700 HID bezkontaktní čtečka Zadlabací kabelová průchodka DC700 DC Zadlabací zámek FAB Effeff 118F /143 SX43/48 HID Automatické dveřní zástrče HZ 26/27 10
11 Požárně odolné únikové dveře Požárně odolné únikové dveře jednokřídlé elektro reverzní režim Požadavek: Elektronicky řízený vstup. Splnění normy ČSN EN 1634, ČSN EN , ČSN EN 179. Popis situace: Dveře jsou osazeny požárně odolným dveřním zavíračem, elektromechanickým samozamykacím zámkem, kováním klika/klika a zadlabací kabelovou průchodkou. Ve standardním režimu budou dveře používány pro kontrolovaný vstup (čtečka). Odchod bude zajištěn panikovou klikou ČSN EN 179. V případě poplachu EPS (odpojení napájení) bude díky reverznímu režimu elektromechanického zámku aktivována vnější klika a tím zajištěn vnik požárních jednotek do objektu (ČSN EN ). ČSN EN 1634 bude splněna instalací požárního zavírače a samozamykací funkcí zámku dveře budou držet pevně minimálně ve dvou bodech. Výhoda: Zajištění všech požadovaných norem i funkcí, signalizace, variabilita zámku, vysoká bezpečnostní třída (3. třída), držení až ve 4 bodech. Specifikace zařízení: Označení Počet kusů Popis produktu DC 340 1x Dveřní zavírač vč. ramena EL560/460/566/466 1x Elektromechanický samozamykací zámek x Zadlabací průchodka rozpojitelná EA218/219 1x Kabel k elektromechanickým zámkům 6m/10m SX43/03 1x Kování IKON k elektromechanickým zámkům klika/klika EA x Protiplech k zámkům HID 1x Čtečka karet 11
12 DC 340 Dveřní zavírač vč. ramena HID bezkontaktní čtečka Zadlabací kabelová průchodka EL 560 Elektromechanický samozamykací zámek HID 12

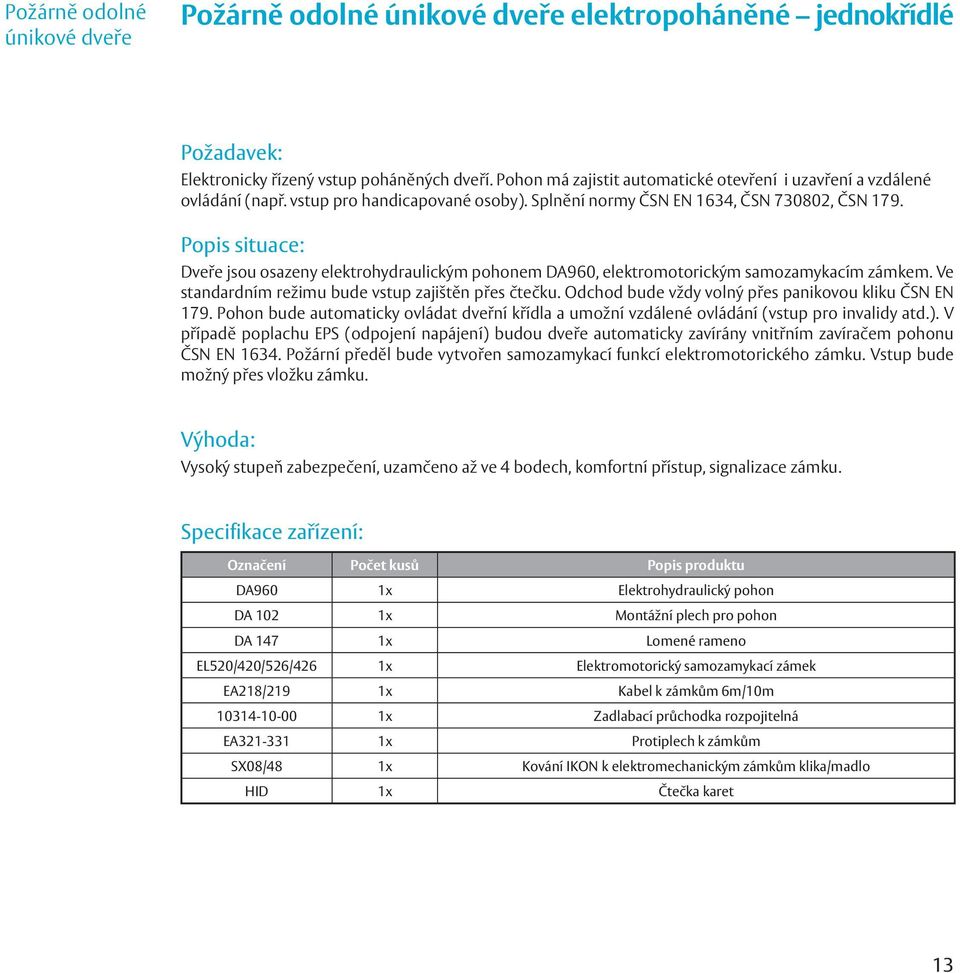

13 Požárně odolné únikové dveře Požárně odolné únikové dveře elektropoháněné jednokřídlé Požadavek: Elektronicky řízený vstup poháněných dveří. Pohon má zajistit automatické otevření i uzavření a vzdálené ovládání (např. vstup pro handicapované osoby). Splnění normy ČSN EN 1634, ČSN , ČSN 179. Popis situace: Dveře jsou osazeny elektrohydraulickým pohonem DA960, elektromotorickým samozamykacím zámkem. Ve standardním režimu bude vstup zajištěn přes čtečku. Odchod bude vždy volný přes panikovou kliku ČSN EN 179. Pohon bude automaticky ovládat dveřní křídla a umožní vzdálené ovládání (vstup pro invalidy atd.). V případě poplachu EPS (odpojení napájení) budou dveře automaticky zavírány vnitřním zavíračem pohonu ČSN EN Požární předěl bude vytvořen samozamykací funkcí elektromotorického zámku. Vstup bude možný přes vložku zámku. Výhoda: Vysoký stupeň zabezpečení, uzamčeno až ve 4 bodech, komfortní přístup, signalizace zámku. Specifikace zařízení: Označení Počet kusů Popis produktu DA960 1x Elektrohydraulický pohon DA 102 1x Montážní plech pro pohon DA 147 1x Lomené rameno EL520/420/526/426 1x Elektromotorický samozamykací zámek EA218/219 1x Kabel k zámkům 6m/10m x Zadlabací průchodka rozpojitelná EA x Protiplech k zámkům SX08/48 1x Kování IKON k elektromechanickým zámkům klika/madlo HID 1x Čtečka karet 13

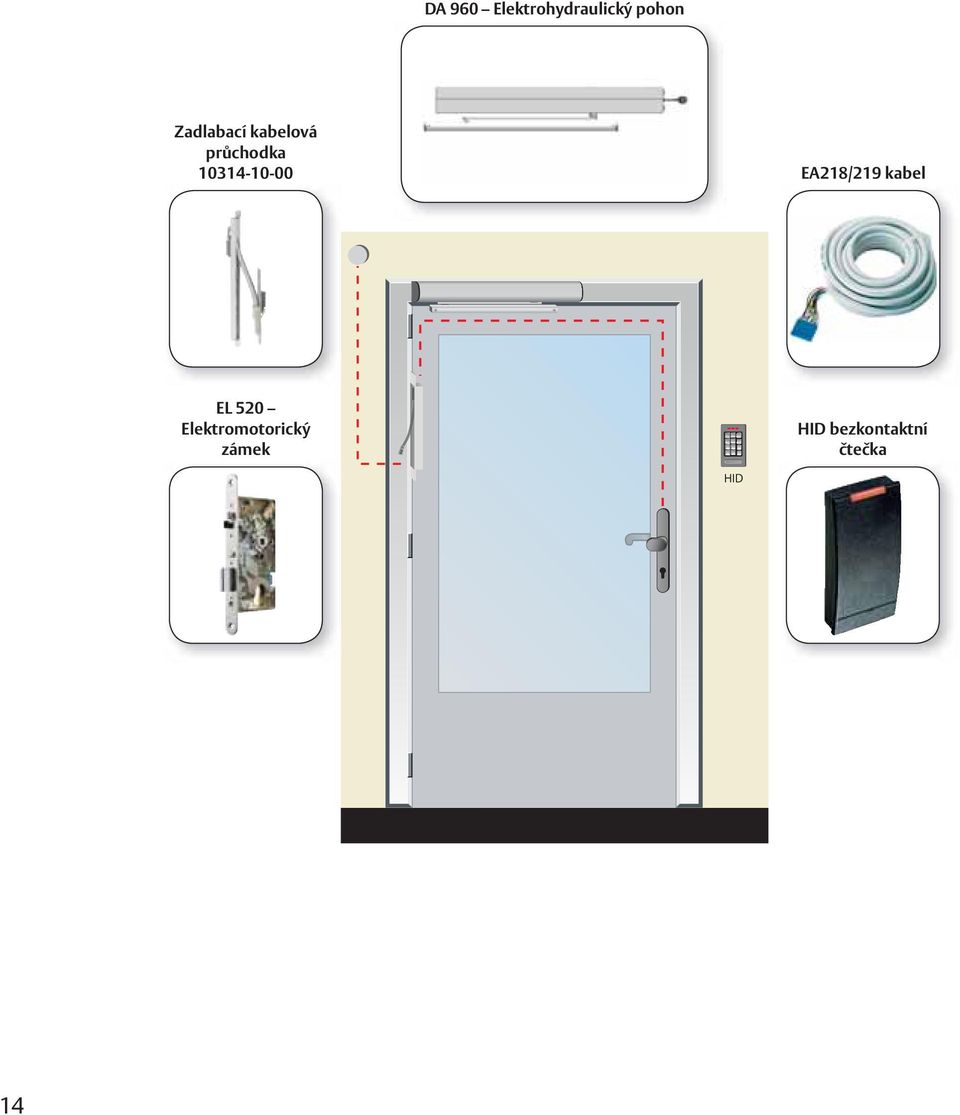

14 DA 960 Elektrohydraulický pohon Zadlabací kabelová průchodka EA218/219 kabel EL 520 Elektromotorický zámek HID bezkontaktní čtečka HID 14
15 Požárně odolné únikové dveře Požárně odolné únikové dveře jednokřídlé reverzní režim s panikovou hrazdou Požadavek: Elektronicky řízený vstup. Odchod panikovou hrazdou. Splnění normy ČSN EN 1634, ČSN EN , ČSN EN Popis situace: Dveře jsou osazeny požárně odolným dveřním zavíračem, elektromechanickým samozamykacím zámkem, kováním paniková hrazda/klika a zadlabací kabelovou průchodkou. Ve standardním režimu budou dveře používány pro kontrolovaný vstup (čtečka). Odchod bude zajištěn panikovou hrazdou ČSN EN V případě poplachu EPS (odpojení napájení) bude díky reverznímu režimu elektromechanického zámku aktivována vnější klika a tím zajištěn vnik požárních jednotek do objektu (ČSN EN ). ČSN EN 1634 bude splněna instalací požárního zavírače a samozamykací funkcí zámku dveře budou držet pevně minimálně ve dvou bodech. Výhoda: Vysoký stupeň zabezpečení, uzamčeno až ve 4 bodech, komfortní přístup, signalizace zámku. Specifikace zařízení: Označení Počet kusů Popis produktu DC 340 1x Dveřní zavírač vč. ramena EL560/460/566/466 1x Elektromechanický samozamykací zámek x Zadlabací průchodka rozpojitelná EA218/219 1x Kabel k elektromechanickým zámkům 6m/10m EA x Protiplech k zámkům 809ZB x Vnější štít k panikové hrazdě effeff8000 Effeff8000 1x Paniková hrazda k el. mech. zámkům HID 1x Čtečka karet 15

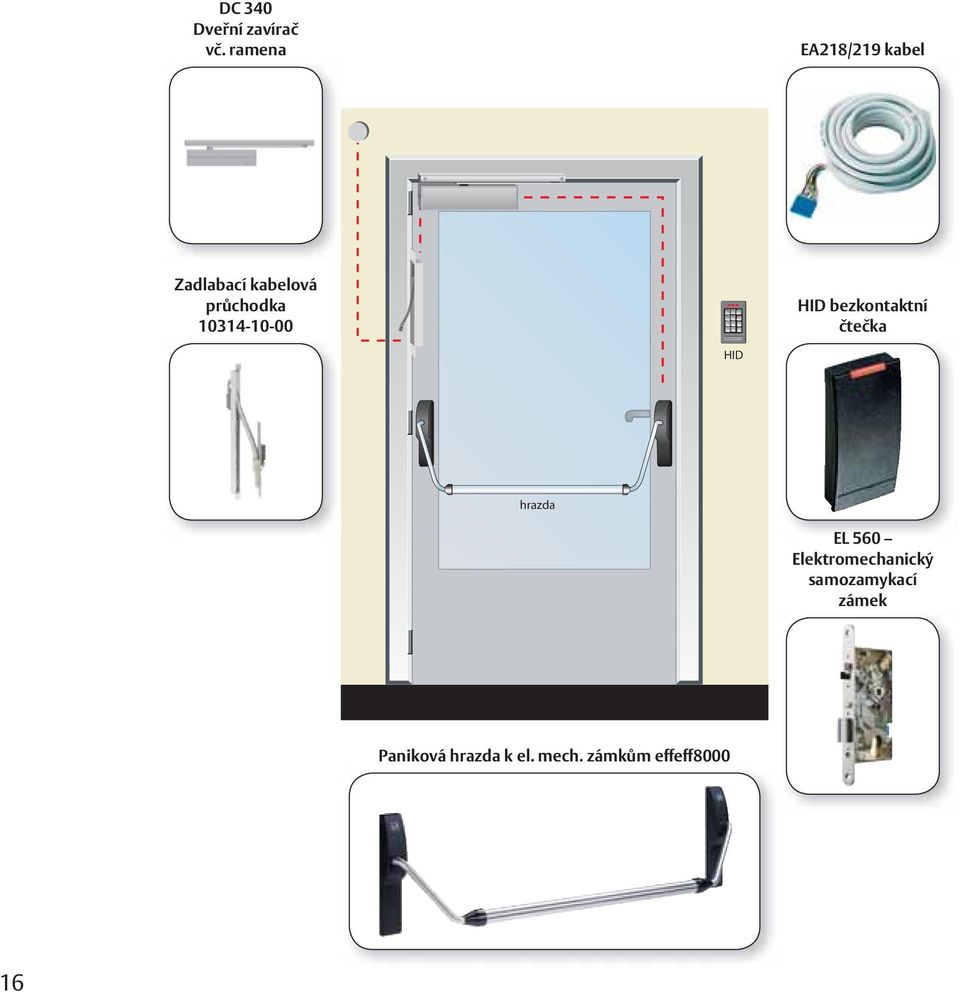

16 DC 340 Dveřní zavírač vč. ramena EA218/219 kabel Zadlabací kabelová průchodka HID bezkontaktní čtečka HID hrazda EL 560 Elektromechanický samozamykací zámek Paniková hrazda k el. mech. zámkům effeff

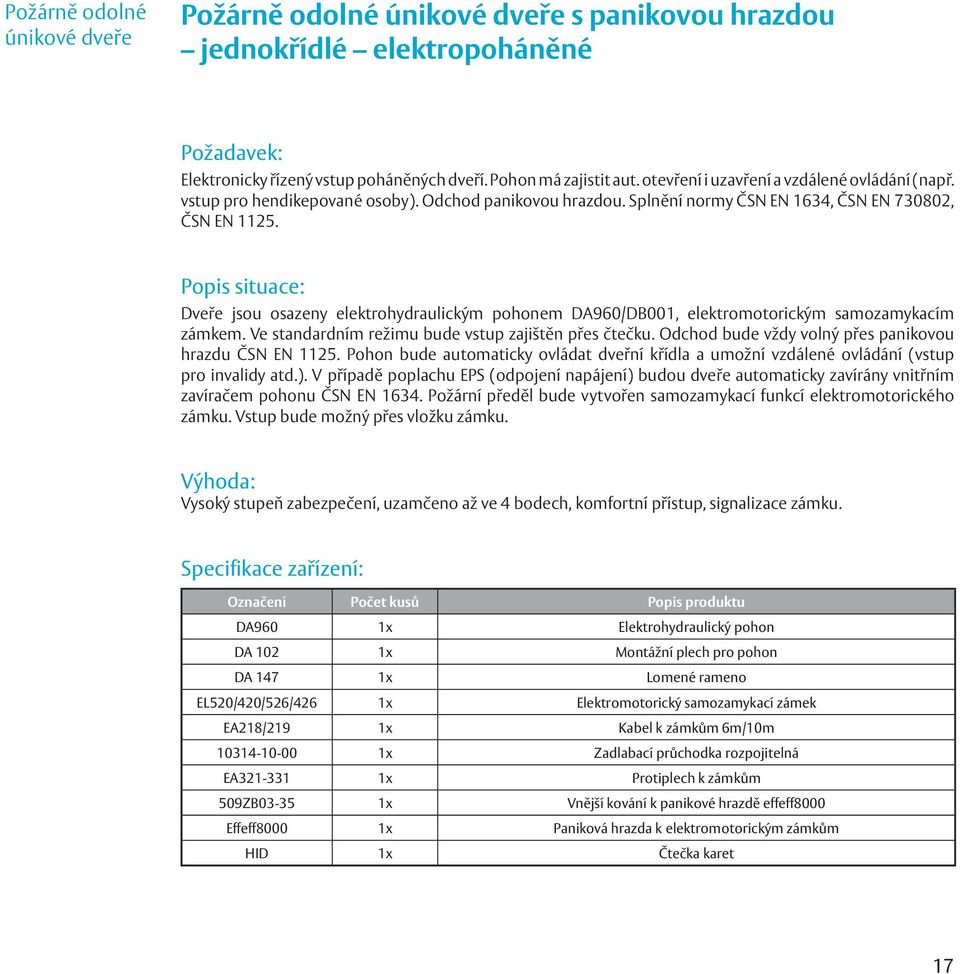

17 Požárně odolné únikové dveře Požárně odolné únikové dveře s panikovou hrazdou jednokřídlé elektropoháněné Požadavek: Elektronicky řízený vstup poháněných dveří. Pohon má zajistit aut. otevření i uzavření a vzdálené ovládání (např. vstup pro hendikepované osoby). Odchod panikovou hrazdou. Splnění normy ČSN EN 1634, ČSN EN , ČSN EN Popis situace: Dveře jsou osazeny elektrohydraulickým pohonem DA960/DB001, elektromotorickým samozamykacím zámkem. Ve standardním režimu bude vstup zajištěn přes čtečku. Odchod bude vždy volný přes panikovou hrazdu ČSN EN Pohon bude automaticky ovládat dveřní křídla a umožní vzdálené ovládání (vstup pro invalidy atd.). V případě poplachu EPS (odpojení napájení) budou dveře automaticky zavírány vnitřním zavíračem pohonu ČSN EN Požární předěl bude vytvořen samozamykací funkcí elektromotorického zámku. Vstup bude možný přes vložku zámku. Výhoda: Vysoký stupeň zabezpečení, uzamčeno až ve 4 bodech, komfortní přístup, signalizace zámku. Specifikace zařízení: Označení Počet kusů Popis produktu DA960 1x Elektrohydraulický pohon DA 102 1x Montážní plech pro pohon DA 147 1x Lomené rameno EL520/420/526/426 1x Elektromotorický samozamykací zámek EA218/219 1x Kabel k zámkům 6m/10m x Zadlabací průchodka rozpojitelná EA x Protiplech k zámkům 509ZB x Vnější kování k panikové hrazdě effeff8000 Effeff8000 1x Paniková hrazda k elektromotorickým zámkům HID 1x Čtečka karet 17
18 DA 960 Elektrohydraulický pohon Zadlabací kabelová průchodka EA218/219 kabel EL 520 Elektromotorický samozamykací zámek HID bezkontaktní čtečka HID hrazda Paniková hrazda k el. mech. zámkům effeff
19 Požárně odolné dveře Požárně odolné dveře dvoukřídlé elektro reverzní režim se samozamykáním Požadavek: Elektrické ovládání elektronicky řízený vstup. Paniková hrazda na aktivním křídle. Splnění norem ČSN EN , ČSN EN Popis situace: Dveře jsou osazeny dveřním koordinátorem dvoukřídlých dveří s požární odolností, elektromechanickým samozamykacím zámkem, kováním paniková hrazda/madlo, automatickými zástrčemi a zadlabací kabelovou průchodkou. Ve standardním režimu bude průchod zajištěn přes vnější čtečku. Odchod bude vždy možný přes panikovou hrazdu ČSN EN Při otevření aktivního křídla dojde k automatickému odblokování pasivního křídla dveří (zástrče se zasunou a křídlo bude drženo na zavírači). V případě poplachu EPS (odpojení napájení) bude díky reverznímu režimu elektromechanického zámku aktivována vnější klika a tím zajištěn vnik požárních jednotek do objektu (ČSN EN ). ČSN EN 1634 bude splněna instalací samozamykací funkcí zámku dveře budou držet pevně minimálně ve dvou bodech. Výhoda: Tato varianta umožní pohodlný průchod celou šíří dveří (evakuace, nemocnice, sklady, obchody atd.), vysoké zabezpečení až ve 4 bodech, signalizace zámku. Specifikace zařízení: Označení Počet kusů Popis produktu G461 1x Koordinátor dvoukřídlých dveří DC 700 2x Dveřní zavírač pro požární konzole EL560/460/566/466 1x Elektromechanický samozamykací zámek x Zadlabací průchodka rozpojitelná EA218/219 1x Kabel k elektromechanickým zámkům 6m/10m EA x Protiplech k zámkům HZ26/27 2x Automatické zástrče 809ZB x Vnější štít k panikové hrazdě effeff8000 Effeff8000 1x Paniková hrazda k el. mech. zámkům HID 1x Čtečka karet 19

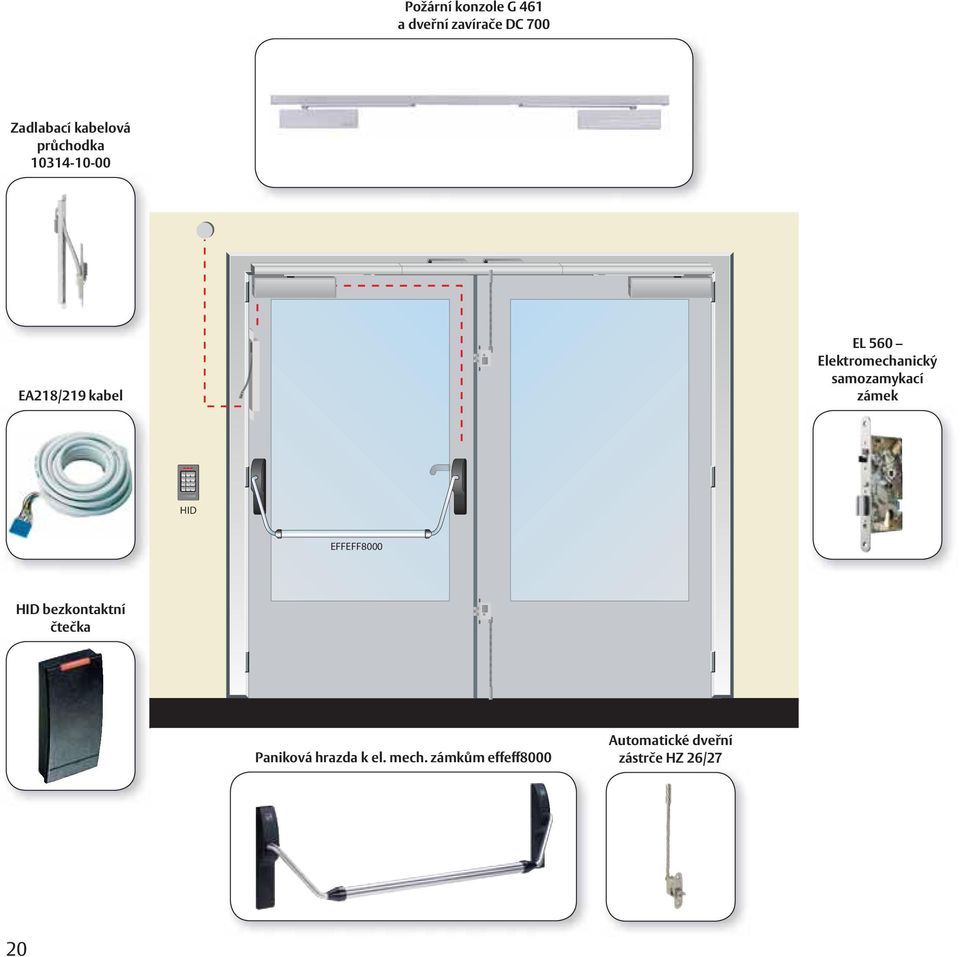

20 Požární konzole G 461 a dveřní zavírače DC 700 Zadlabací kabelová průchodka EA218/219 kabel EL 560 Elektromechanický samozamykací zámek HID EFFEFF8000 HID bezkontaktní čtečka Paniková hrazda k el. mech. zámkům effeff8000 Automatické dveřní zástrče HZ 26/27 20
21 Požárně odolné dveře Požárně odolné únikové dveře dvoukřídlé elektro Požadavek: Elektrické ovládání elektronicky řízený vstup. Odchod panikovou hrazdou na obou křídlech. Splnění normy ČSN EN 1634, ČSN EN 1125, ČSN EN Popis situace: Dveře jsou osazeny dveřním koordinátorem dvoukřídlých dveří s požární odolností, panikovými hrazdami s mikrospínačem a el. otvíračem pro únikové východy. Ve standardním režimu bude vstup řešen čtečkou, která bude odpojovat napájení elektrického otvírače (vnější štít klika). Odchod bude vždy volný použitím panikových hrazd s mikrospínači, které po stisku odpojí elektrický otvírač ČSN EN V případě poplachu EPS (odpojení napájení) dojde k uvolnění elektrického otvírače pro únikové východy (revezní režim) a tím zajištění vstupu HZS ČSN Aretace dveří bude provedena mechanickým držením rozvor panikových hrazd ČSN EN Výhoda: Splnění požadavku el. ovládání dvoukřídlých dveří při možnosti odchodu libovolným křídlem. Povrchová instalace. Specifikace zařízení: Označení Počet kusů Popis produktu G461 1x Koordinátor dvoukřídlých dveří DC 700 2x Dveřní zavírač pro požární konzole effeff332 1x El. otvírač pro únikové východy (povolí i pod zatížením) ProFIX (např ) 1x Čelní plech k el. otvírači skrytá montáž KD 1x Paniková hrazda jednobodová s mikrospínačem KD 1x Paniková hrazda dvoubodová s mikrospínačem EN3100 1x Vnější štít k panikové hrazdě bez otvoru pro vložku x Zadlabací kabelová průchodka rozpojitelná HID 1x Čtečka karet x Střelka pro bezp. otvírače 21
22 effeff332 Požární konzole G 461 a dveřní zavírače DC 700 Zadlabací kabelová průchodka Zadlabací kabelová průchodka HID bezkontaktní čtečka klika EN 3100 HID HRAZDA 89 HRAZDA 89 Paniková hrazda jednobodová KD Paniková hrazda dvoubodová KD 22
23 Požárně odolné dveře Požárně odolné únikové dveře samozamykací, skrytá montáž dvoukřídlé elektro Požadavek: Elektrické ovládání elektronicky řízený vstup. Automatické uzamčení, vyšší bezpečnost, skrytá montáž. Odchod panikovou hrazdou na obou křídlech. Splnění normy ČSN EN 1634, ČSN EN 1125, ČSN EN Popis situace: Dveře jsou osazeny dveřním koordinátorem dvoukřídlých dveří s požární odolností, panikovými hrazdami, samozamykacím zámkem v aktivním křídle a samozamykacím mechanismem v pasivním křídle. Ve standardním režimu bude vstup řešen čtečkou, která bude aktivovat vnější kliku. Odchod bude vždy volný použitím panikových hrazd dle ČSN EN Při uzavření dveří dojde vždy k pevnému uzavření dveří samozamykacím mechanismem. V případě poplachu EPS (odpojení napájení) dojde k aktivaci vnější kliky a tím zajištění vstupu HZS dle ČSN Aretace dveří bude provedena mechanismem v pasivním křídle a samozamykacím zámkem v křídle aktivním ČSN EN Výhoda: Splnění požadavku elektrického ovládání dvoukřídlých dveří (kontrola vstupu) při možnosti odchodu libovolným křídlem. Skrytá montáž, vyšší stupeň zabezpečení, samozamykací zámek. Specifikace zařízení: Označení Počet kusů Popis produktu G461 1x Koordinátor dvoukřídlých dveří DC 700 2x Dveřní zavírač pro požární konzole PE920 1x Mechanická část pro pasivní křídlo PE460 1x Elektromechanický samozamykcí zámek pro dvoukřídlé dveře Nemef SMART 2x Paniková hrazda pro elektromechanické zámky Nemef SMART 1x Vnější klika k panikovým hrazdám x Zadlabací kabelová průchodka rozpojitelná 23
24 Požární konzole G 461 a dveřní zavírače DC 700 Zadlabací kabelová průchodka DC700 DC700 PE920 Mechanická část pro pasivní křídlo PE460 Elektromechanický samozamykcí zámek pro dvoukřídlé dveře Hrazda Nemef SMART 24
25 Únikové dveře Únikové dveře jednokřídlé mechanické se signalizací a samozamykáním Požadavek: Únikové dveře se signalizací. Splnění normy ČSN EN , ČSN EN 179. Popis situace: Dveře jsou osazeny mechanickým samozamykacím zámkem se signalizací, kováním klika/madlo a zadlabací kabelovou průchodkou. Vstup bude možný přes vložku zámku. Odchod bude zajištěn panikovou klikou ČSN EN 179. Výhoda: Signalizace stavu zámku, vysoká bezpečnostní třída (3. třída), vždy uzamčeno až ve 4 bodech. Specifikace zařízení: Označení Počet kusů Popis produktu EL260/360/266/366 1x Mechanický samozamykací zámek x Zadlabací průchodka rozpojitelná EA218/219 1x Kabel k mechanickým zámkům 6m/10m SX08/48 1x Kování IKON k mechanickým zámkům klika/madlo 25
26 EA218/219 kabel EL 260 mechanický samozamykací zámek se signalizací Zadlabací kabelová průchodka Kování IKON k mechanickým zámkům SX08/48 26
27 Únikové dveře Únikové dveře jednokřídlé elektro reverzní režim Požadavek: Elektronicky řízený vstup. Splnění normy ČSN EN , ČSN EN 179. Popis situace: Dveře jsou osazeny elektromechanickým samozamykacím zámkem, kováním klika/klika a zadlabací kabelovou průchodkou. Ve standardním režimu budou dveře používány pro kontrolovaný vstup (čtečka). Odchod bude zajištěn panikovou klikou ČSN EN 179. V případě poplachu EPS (odpojení napájení) bude díky reverznímu režimu elektromechanického zámku aktivována vnější klika a tím zajištěn vnik požárních jednotek do objektu (ČSN EN ). Výhoda: Zajištění všech požadovaných norem i funkcí, signalizace, variabilita zámku, vysoká bezpečnostní třída (3. třída), uzamčení až ve 4 bodech. Specifikace zařízení: Označení Počet kusů Popis produktu EL560/460/566/466 1x Elektromechanický samozamykací zámek x Zadlabací průchodka rozpojitelná EA218/219 1x Kabel k elektromechanickým zámkům 6m/10m SX43/03 1x Kování IKON k elektromechanickým zámkům klika/klika HID 1x Čtečka karet 27
28 EA218/219 kabel HID bezkontaktní čtečka Zadlabací kabelová průchodka EL460 Elektromechanický samozamykací zámek HID 28
29 Únikové dveře Únikové dveře elektricky ovládané jednokřídlé elektropoháněné se samozamykáním Požadavek: Elektronicky řízený vstup poháněných dveří. Pohon má zajistit automatické otevření i uzavření a vzdálené ovládání (např. vstup pro hendikepovaný osoby). Odchod panikovou klikou. Splnění normy ČSN EN , ČSN EN 179. Popis situace: Dveře jsou osazeny elektromotorickým pohonem DA460, elektromotorickým samozamykacím zámkem. Ve standardním režimu bude vstup zajištěn přes čtečku. Odchod bude vždy volný přes panikovou kliku ČSN EN 179. Pohon bude automaticky ovládat dveřní křídlo a umožní vzdálené ovládání (vstup pro invalidy atd.). V případě výpadku napájení bude vstup bude možný přes vložku zámku. Výhoda: Vysoký stupeň zabezpečení, samozamykací funkce, uzamčeno až ve 4 bodech, komfortní přístup, signalizace zámku. Specifikace zařízení: Označení Počet kusů Popis produktu DA460 1x Elektromotorický pohon DA 103 1x Montážní plech pro pohon DA 147 1x Lomené rameno EL520/420/526/426 1x Elektromotorický samozamykací zámek EA218/219 1x Kabel k zámkům 6m/10m x Zadlabací průchodka rozpojitelná EA x Protiplech k zámkům SX48/08 1x Kování IKON madlo/klika HID 1x Čtečka karet 29
30 DA 460 Elektromotorický pohon EA218/219 kabel HID bezkontaktní čtečka Zadlabací kabelová průchodka EL420 Elektromechanický samozamykací zámek HID 30
31 Únikové dveře Únikové dveře dvoukřídlé elektro reverzní režim s elektronickými panikovými hrazdami Požadavek: Elektronicky řízený vstup. Paniková hrazda na obou křídlech. Splnění normy ČSN EN 1125, ČSN EN Popis situace: Dveře jsou osazeny dotykovými panikovými hrazdami a elektrickými otvírači pro únikové východy. Ve standardním režimu bude vstup řešen čtečkou, která bude odpojovat napájení elektrických otvíračů (vnější štít madlo). Odchod bude vždy volný použitím dotykových panikových hrazd, které po dotyku odpojí elektrických otvírače ČSN EN V případě poplachu EPS (odpojení napájení) dojde k uvolnění el. otvíračů pro únikové východy (reverzní režim) a tím zajistí vstup HZS ČSN EN Výhoda: Snadná instalace, pevné madlo, doživotní záruka na panikové hrazdy Securitron. Specifikace zařízení: Označení Počet kusů Popis produktu effeff332 2x El. otvírač pro únikové východy (povolí i pod zatížením) ProFIX (např ) 2x Čelní plech k el. otvírači skrytá montáž TSB Securitron 2x Elektronická dotyková hrazda Securitron x Zadlabací kabelová průchodka rozpojitelná HID 1x Čtečka karet x Střelka pro bezp. otvírače 31
32 effeff332 Zadlabací kabelová průchodka HID bezkontaktní čtečka SECURITRON TSB - BK SECURITRON TSB - BK HID Securitron 32
33 Únikové dveře Únikové dveře dvoukřídlé elektro s mechanickými panikovými hrazdami Požadavek: Elektrické ovládání elektronicky řízený vstup. Odchod panikovou hrazdou na obou křídlech. Splnění normy ČSN EN 1125, ČSN EN Popis situace: Dveře jsou osazeny mechanickými panikovými hrazdami a elektrickým otvíračem pro panikové hrazdy ř. 89 v reverzním režimu. Ve standardním režimu bude vstup řešen čtečkou, která bude odpojovat napájení elektrického otvírače (vnější štít uzamykatelná klika). Odchod bude vždy volný použitím panikových hrazd ČSN EN V případě poplachu EPS (odpojení napájení) dojde k uvolnění elektrického otvírače (revezní režim) a tím zajištění vstupu HZS (ČSN EN ). Výhoda: Povrchová instalace, ekonomické rešení. Specifikace zařízení: Označení Počet kusů Popis produktu x Paniková hrazda jednobodová x Paniková hrazda dvoubodová effeff E9 1x Reverzní otvírač pro vnější montáž v kombinaci s panikovou hrazdou x Konzole pro vnější montáž el. otvírače EN3000 1x Uzamykatelný vnější štít x Zadlabací kabelová průchodka rozpojitelná HID 1x Čtečka karet 33
34 Reverzní otvírač pro vnější montáž effeff E9 Zadlabací kabelová průchodka EN3000 Uzamykatelný vnější štít HID bezkontaktní čtečka HRAZDA 89 HRAZDA 89 HID Paniková hrazda jednobodová Paniková hrazda dvoubodová
35 Únikové dveře Únikové dveře dvoukřídlé elektropoháněné reverzní s elektronickými dotykovými hrazdami Požadavek: Elektronicky řízený vstup na poháněných dveřích. Paniková hrazda na obou křídlech. Splnění normy ČSN EN 1125, ČSN EN Popis situace: Dveře jsou osazeny elektromotorickými pohony, dotykovými panikovými hrazdami a reverzními el. otvírači pro únikové východy. Ve standardním režimu bude vstup řešen čtečkou, která bude odpojovat napájení elektrických otvíračů (vnější štít madlo). Odchod bude vždy volný použitím dotykových panikových hrazd, které po dotyku odpojí elektrického otvírače ČSN EN Pohon bude automaticky ovládat dveřní křídlo a umožní vzdálené ovládání (vstup pro invalidy atd.). V případě poplachu EPS (odpojení napájení) dojde k uvolnění el. otvíračů pro únikové východy (reverzní režim) a tím zajistí vstup HZS (ČSN EN ). Výhoda: Snadná instalace, pevné madlo, doživotní záruka na panikové hrazdy Securitron, komfortní ovládání, vstup pro hendikepované. Specifikace zařízení: Označení Počet kusů Popis produktu DA460 2x Elektromotorický pohon DA 103 2x Montážní plech pro pohon DA 147 2x Lomené rameno effeff332 2x El. otvírač pro únikové východy (povolí i pod zatížením) ProFIX (např ) 2x Čelní plech k el. otvírači skrytá montáž TSB Securitron 2x Elektronická dotyková hrazda Securitron x Zadlabací kabelová průchodka rozpojitelná HID 1x Čtečka karet x Střelka pro bezp. otvírače 35
36 DA 460 Elektromotorický pohon effeff332 Zadlabací kabelová průchodka HID bezkontaktní čtečka SECURITRON TSB - BK SECURITRON TSB - BK HID Securitron 36
37 Ventilační dveře Ventilační dveře dvoukřídlé nízký počet průchodů reverzní režim Požadavek: V případě poplachu se musí dveře samočinně otevřít a zajistit přívod vzduchu do objektu. Popis situace: Dveře jsou osazeny reverzními elektrickými otvírači pro únikové východy ve spojení s dveřními zavírači v reverzním režimu (vačka). Ve standardním režimu jsou dveře uzavřené a vstup je možný klíčovým spínačem. V případě poplachu EPS (odpojení napájení) dojde k odblokování elektrických otvíračů a reverzní zavírače otevřou dveřní křídlo pro přívod vzduchu. Výhoda: Jedinečné řešení ventilačních dveří, nízké pořizovací náklady. Specifikace zařízení: Označení Počet kusů Popis produktu effeff332 2x El. otvírač pro únikové východy (povolí i pod zatížením) ProFIX (např ) 2x Čelní plech k el. otvírači skrytá montáž Effeff x Klíčový spínač DC700 2x Dveřní zavírač v reverzním režimu x Střelka bez bezpečnostního otvírače 37
38 DC 700 Dveřní zavírač v reversním režimu effeff332 Effeff vnitřní strana DC700 reversní funkce (otevírání) DC700 reversní funkce (otevírání) Effeff venkovní strana 38
39 Ventilační / únikové dveře Ventilační/únikové dveře samozamykací, skrytá montáž dvoukřídlé elektro Požadavek: Automatické otevření/elektrické ovládání elektronicky řízený vstup. Automatické uzamčení, vyšší bezpečnost, skrytá montáž. Odchod panikovou hrazdou na obou křídlech. V případě poplachu EPS automatické otevření. Splnění normy ČSN EN 1634, ČSN EN 1125, ČSN EN Popis situace: Dveře jsou osazeny elektromotorickými pohony pro dvoukřídlé dveře s panikovými hrazdami, elektromotorickým samozamykacím zámkem v aktivním křídle a samozamykacím mechanismem v pasivním křídle. Ve standardním režimu bude vstup řešen čtečkou, která bude aktivovat vnější kliku. Pohon bude ulehčovat otevření dveří a po projití dveře automaticky uzavře. Odchod bude vždy volný použitím panikových hrazd dle ČSN EN Při uzavření dveří dojde vždy k pevnému uzavření dveří samozamykacím mechanismem. V případě poplachu EPS (signál EPS) dojde k aktivaci pohonů a otevření obou dveřních křídel pro přívod vzduchu. Aretace dveří bude provedena mechanismem v pasivním křídle a samozamykacím zámkem v křídle aktivním. Výhoda: Splnění požadavku elektrického ovládání dvoukřídlých dveří (kontrola vstupu) při možnosti odchodu libovolným křídlem. Skrytá montáž, vyšší stupeň zabezpečení, samozamykací zámek, přívod vzduchu. Specifikace zařízení: Označení Počet kusů Popis produktu DA460 2x Elektromotorický pohon DC 103 2x Montážní plech pro pohon DA147 2x Lomené rameno DA136 1x Zpožďovací člen pro koordinaci pohonů PE924 1x Mechanická část pro pasivní křídlo PE920 1x Elektromotorický samozamykcí zámek pro dvoukřídlé dveře Nemef Smart 2x Paniková hrazda pro elektromechanické zámky Nemef 1x Vnější madlo k panikovým hrazdám x Zadlabací kabelová průchodka rozpojitelná 39
40 DA 460 Elektromotorický pohon Zadlabací kabelová průchodka PE920 Mechanická část pro pasivní křídlo PE420 Elektromotorický samozamykcí zámek pro dvoukřídlé dveře Hrazda Nemef Smart 40
41 Ventilační / únikové dveře Ventilační únikové dveře dvoukřídlé nízký počet průchodů, reverzní s panikovými hrazdami Požadavek: V případě poplachu se musí dveře samočinně otevřít a zajistit přívod vzduchu do objektu. Obě křídla musí být vybaveny panikovými hrazdami. Popis situace: Dveře jsou osazeny reverzními dotykovými panikovými hrazdami, elektrickými otvírači pro únikové východy ve spojení s dveřními zavírači v reverzním režimu (vačka). Ve standardním režimu jsou dveře uzavřené a vstup je možný klíčovým spínačem. Odchod je vždy možný přes elektronickou dotykovou hrazdu. V případě poplachu EPS (odpojení napájení) dojde k odblokování elektrických otvíračů a reverzní zavírače otevřou dveřní křídlo pro přívod vzduchu. Výhoda: Jedinečné řešení ventilačních dveří, nízké pořizovací náklady, snadná instalace, pevné madlo, doživotní záruka na panikové hrazdy Securitron. Specifikace zařízení: Označení Počet kusů Popis produktu effeff332 2x El. otvírač pro únikové východy (povolí i pod zatížením) ProFIX (např ) 2x Čelní plech k el. otvírači skrytá montáž Effeff x Klíčový spínač DC700 2x Dveřní zavírač v reverzním režimu TSB Securitron 2x Elektronická dotyková hrazda Securitron x Zadlabací kabelová průchodka rozpojitelná x Střelka bez bezpečnostního otvírače 41
42 DC 700 Dveřní zavírač v reversním režimu effeff332 DC700 reversní funkce (otevírání) DC700 reversní funkce (otevírání) Zadlabací kabelová průchodka SECURITRON TSB - BK SECURITRON TSB - BK Securitron 42
43 Ventilační / únikové dveře Ventilační únikové dveře dvoukřídlé vysoký počet průchodů Požadavek: V případě poplachu se musí dveře samočinně otevřít a zajistit přívod vzduchu do objektu pro případ evakuace jsou dveře vybaveny panikovým kováním (klikou) ČSN EN 179. Popis situace: Dveře jsou osazeny elektromotorickým pohonem DA460 se zálohou, elektromotorickým samozamykacím zámkem. Ve standardním režimu bude vstup zajištěn přes čtečku. Odchod bude vždy volný přes panikovou kliku ČSN EN 179. Pohon bude automaticky ovládat dveřní křídlo a umožní vzdálené ovládání (vstup pro invalidy atd.). Pasivní křídlo bude vybaveno automatickými zástrčemi. V případě poplachu EPS se dveře díky záloze samočinně otevřou pro přívod čerstvého vzduchu. Výhoda: Spojení funkce ventilačních dveří a komfortního vstupu, vysoký stupeň zabezpečení, samozamykací funkce, uzamčeno až ve 4 bodech, signalizace zámku. Specifikace zařízení: Označení Počet kusů Popis produktu DA460 1x Elektromotorický pohon DA 103 1x Montážní plech pro pohon DA 147 1x Lomené rameno EL520/420/526/426 1x Elektromotorický samozamykací zámek EA218/219 1x Kabel k zámkům 6m/10m x Zadlabací průchodka rozpojitelná EA x Protiplech k zámkům SX48/08 1x Kování IKON madlo/klika HZ26/27 2x Automatické zástrče 2x Záloha pro pohony HID 1x Čtečka karet 43
44 DA 460 Elektromotorický pohon Zadlabací kabelová průchodka HID bezkontaktní čtečka EA218/219 kabel EL420 elektromotorický samozamykací zámek HID Kování IKON k mechanickým zámkům SX08/48 Automatické dveřní zástrče HZ 26/27 44
45 Vstupní dveře do bytového domu Dveře jednokřídlé vstupní dveře do bytového domu se samozamykáním vysoký počet průchodů Požadavek: Zajištění vstupních dveří do bytového domu samozamykacím zámkem. Paniková klika ČSN EN179 vždy volný odchod/únik. Popis situace: Dveře jsou osazeny elektromotorickým samozamykacím zámkem BERA. Zámek je umístěn v křídle dveří. Při zavření dveřního křídla dojde vždy k uzamčení dveří ve dvou bodech. Vstup je zajištěn čtečkou, intercomem nebo klíčem. Odchod je vždy možný panikovou klikou. Kování madlo/klika ČSN EN179. Výhoda: Vždy uzamčeno, náhrada za elektrický otvírač, vhodné pro dveře s vysokou frekvencí průchodů, vysoká bezpečnost, možnost funkce trvalého režimu (denní režim otevřeno, noční uzamčeno) splnění normy ČSN EN 179. Specifikace zařízení: Označení Počet kusů Popis produktu MZM 1x Elektromotorický samozamykací zámek BERA 65 1x Protiplech k zámku x Zadlabací průchodka rozpojitelná DC700 1x Dveřní zavírač HID 1x Čtečka karet 45
46 DC 700 Dveřní zavírač vč. ramena HID bezkontaktní čtečka Zadlabací kabelová průchodka MZM HID 46
47 Vstupní dveře do bytového domu Dveře jednokřídlé vstupní dveře do bytového domu se samozamykáním (náhrada el. otvírače) Požadavek: Zajištění vstupních dveří do bytového domu samozamykacím zámkem. Paniková klika ČSN EN179. Popis situace: Dveře jsou osazeny samozamykacím zámkem Mediátor. Motorická část zámku je v zárubni (možnost náhrady za elektrický otvírač). V křídle dveří je umístěn mechanický samozamykací zámek. Vstup je zajištěn čtečkou, intercomem nebo klíčem. Odchod je vždy možný panikovou klikou. Kování madlo/klika ČSN EN179. Výhoda: Vždy uzamčeno, náhrada za elektrický otvírač, jednouchá instalace (motorická část v zárubni), vysoká bezpečnost, možnost funkce trvalého režimu (denní režim otevřeno, noční uzamčeno) splnění normy ČSN EN 179. Specifikace zařízení: Označení Počet kusů Popis produktu 609-Uxx 1x Mediátor mechanický samozamykací zámek 65 1x Mediátor elektromotorická část SX48/08 1x Bezpečnostní kování IKON 1003UP 1x Napájecí transformátor pro Mediátor DC700 1x Dveřní zavírač HID 1x Čtečka karet 47
48 DC 700 Dveřní zavírač vč. ramena HID bezkontaktní čtečka Mediátor mechanická část 609-U-xx Kování IKON k mechanickým zámkům SX08/48 HID Mediátor motorická část 609-U-xx 48
49 Požárně odolné dveře Požárně odolné dveře jednokřídlé mechanické Požadavek: V případě požáru držet dveře pevně uzavřené ČSN EN Popis situace: Dveře jsou osazeny dveřním zavíračem s požární odolností, požárně certifikovaným zadlabacím zámkem. Kování klika/klika ČSN EN Výhoda: Požární certifikace, splnění ČSN EN Specifikace zařízení: Označení Počet kusů Popis produktu DC 340 1x Dveřní zavírač vč. ramena x Zadlabací zámek FAB UNI Fab 1x Protiplech Tonic Line 1x Kování klika/klika 49
50 DC 340 Dveřní zavírač vč. ramena 4292 Zadlabací zámek FAB 50
51 Požárně odolné dveře Požárně odolné dveře dvoukřídlé- mechanické Požadavek: Požárně odolné dveře. Po otevření aktivní křídla bude volné i pasivní Splnění normy ČSN EN Popis situace: Dveře jsou osazeny dveřním koordinátorem dvoukřídlých dveří s požární odolností, požárně certifikovaným zadlabacím zámkem, kování klika/klika, automatickými zástrčemi. Při otevření aktivního křídla dojde k automatickému odblokování pasivního křídla dveří (zástrče se zasunou a křídlo bude drženo na zavírači). Výhoda: Tato varianta umožní pohodlný průchod celou šíří dveří (např. nemocnice, sklady, obchody atd.). Specifikace zařízení: Označení Počet kusů Popis produktu G461 1x Koordinátor dvoukřídlých dveří DC 700 2x Dveřní zavírač pro požární konzole x Zadlabací zámek FAB FAB 1x Kování klika/klika UNI Fab 1x Protiplech k zámku HZ26/27 2x Automatické zástrče 51
52 Požární konzole G 461 a dveřní zavírače DC 700 DC700 DC700 Automatické dveřní zástrče HZ 26/ Zadlabací zámek FAB 52
53 Požárně odolné únikové dveře Požárně odolné únikové dveře jednokřídlé mechanické Požadavek: Požárně odolné dveře s panikovou klikou. ČSN EN 1634, ČSN EN 179, ČSN EN Popis situace: Dveře jsou osazeny dveřním zavíračem s požární odolností a požárně certifikovaným zadlabacím panikovým zámkem. Odchod je vždy volný přes panikovou kliku ČSN EN 179. Vstup je zajištěn klíčem přes vložku zámku. Kování klika/madlo ČSN EN Výhoda: Zámek lze uzamknout a zvýšit zabezpečení, požární certifikace, splnění ČSN EN 1634, ČSN EN 179. Specifikace zařízení: Označení Počet kusů Popis produktu DC 340 1x Dveřní zavírač vč. ramena x Panikový zámek Nemef UNI Fab 1x Protiplech k zámku SX08 1x Kování klika/madlo 53
54 DC 340 Dveřní zavírač vč. ramena Kování IKON k mechanickým zámkům SX08/ Panikový zámek Nemef 54
55 Požárně odolné únikové dveře Požárně odolné únikové dveře jednokřídlé mechnické s panikovou hrazdou Požadavek: Požárně odolné dveře s panikovou hrazdou. ČSN EN 1634, ČSN EN 1125, ČSN EN Popis situace: Dveře jsou osazeny dveřním zavíračem s požární odolností a požárně certifikovanou panikovou hrazdou ČSN EN Odchod je vždy volný přes panikovou hrazdu ČSN EN Vstup je zajištěn klíčem přes vložku vnějšího štítu. Kování hrazda/vnější štít (např. klika, otočná koule). Výhoda: Požární certifikace, splnění ČSN EN Specifikace zařízení: Označení Počet kusů Popis produktu DC 340 1x Dveřní zavírač vč. ramena x Mechanická tlačná paniková hrazda EN3000 1x Uzamykatelný vnější štít 55
56 DC 340 Dveřní zavírač vč. ramena EN3000 Uzamykatelný vnější štít HRAZDA 89 Paniková hrazda jednobodová
57 Požárně odolné únikové dveře Požárně odolné únikové dveře jednokřídlé s panikovou hrazdou skrytá montáž Požadavek: Požárně odolné dveře s panikovou hrazdou (skrytá verze). ČSN 1634, ČSN EN 1125, ČSN EN Popis situace: Dveře jsou osazeny dveřním zavíračem s požární odolností a požárně certifikovaným zadlabacím panikovým zámkem s panikovou hrazdou. Odchod je vždy volný přes panikovou hrazdu ČSN EN Vstup je zajištěn klíčem přes vložku zámku. Kování klika/hrazda ČSN EN Výhoda: Zámek lze uzamknout a zvýšit zabezpečení, požární certifikace, splnění ČSN 1634, ČSN EN Specifikace zařízení: Označení Počet kusů Popis produktu DC 340 1x Dveřní zavírač včetně ramena x Panikový zámek Nemef Smart 1x Hrazda Smart jednobodová UNI Fab 1x Protiplech k zámku 57
58 DC 340 Dveřní zavírač vč. ramena Zámek 1769 Hrazda Smart 58
59 Požárně odolné únikové dveře Požárně odolné únikové dveře dvoukřídlé mechanické s panikovými hrazdami Požadavek: Požárně odolné dveře 2 křídlé. Odchod panikovou hrazdou na obou křídlech. Splnění normy ČSN EN 1634, ČSN EN 1125, ČSN EN Popis situace: Dveře jsou osazeny dveřním koordinátorem dvoukřídlých dveří s požární odolností, panikovými hrazdami. Odchod bude vždy volný použitím panikových hrazd ČSN EN Vstup je zajištěn klíčem přes vložku vnějšího štítu. Kování hrazda/vnější štít (např. klika, otočná koule). Aretace dveří bude provedena mechanickým držením rozvor panikových hrazd ČSN EN Výhoda: Splnění požadavku el. ovládání dvoukřídlých dveří při možnosti odchodu libovolným křídlem. Povrchová instalace. Specifikace zařízení: Označení Počet kusů Popis produktu G461 1x Koordinátor dvoukřídlých dveří DC 700 2x Dveřní zavírač pro požární konzole x Paniková hrazda jednobodová x Paniková hrazda dvoubodová EN3100 1x Vnější štít k panikové hrazdě bez otvoru pro vložku 59
60 Požární konzole G 461 a dveřní zavírače DC 700 DC700 DC700 klika EN 3100 HRAZDA 89 HRAZDA 89 Paniková hrazda jednobodová Paniková hrazda dvoubodová
61 Požárně odolné únikové dveře Požárně odolné únikové dveře dvoukřídlé mechanické s panikovými hrazdami skrytá montáž Požadavek: Požárně odolné dveře 2 křídlé. Odchod panikovou hrazdou na obou křídlech. Splnění normy ČSN EN 1634, ČSN EN 1125, ČSN EN Popis situace: Dveře jsou osazeny dveřním koordinátorem dvoukřídlých dveří s požární odolností, skrytými panikovými hrazdami. Odchod bude vždy volný použitím panikových hrazd ČSN EN Vstup je zajištěn klíčem přes vložku vnějšího štítu. Kování hrazda/vnější štít (např. klika, otočná koule). Aretace dveří bude provedena mechanickým držením rozvor panikových hrazd ČSN EN Výhoda: Splnění požadavku el. ovládání dvoukřídlých dveří při možnosti odchodu libovolným křídlem. Skrytá instalace design. Specifikace zařízení: Označení Počet kusů Popis produktu G461 1x Koordinátor dvoukřídlých dveří DC 700 2x Dveřní zavírač pro požární konzole x Zámek Nemef (aktivní křídlo) x Zámek Nemef (pasivní křídlo) x Vnější štít (klika, madlo) Smart 1x Smart paniková hrazda jednobodová Smart 1x Smart paniková hrazda dvoubodová 61
62 Požární konzole G461 a dveřní zavírače DC 700 DC700 DC Zámek Nemef 1921 Zámek Nemef Hrazda Nemef Smart 62
63 Požárně odolné únikové dveře Požárně odolné dveře dvoukřídlé držení v otevřené poloze Požadavek: Požárně odolné dveře, držení v otevřeném stavu. Splnění normy ČSN EN Popis situace: Dveře jsou osazeny požární konzolí pro dvoukřídlé dveře s požární odolností a vnitřním koordinátorem, požárně certifikovaným zadlabacím zámkem, kováním klika/klika, automatickými zástrčemi. Ve standardním režimu budou dveře drženy požární konzolí v otevřeném stavu. V případě poplachu (odpojení napájení EPS) se křídla uzavřou, pasivní křídlo bude aretováno zástrčemi a v pasivním křídle bude instalován zámek s kováním klika/klika ČSN EN Výhoda: Tato varianta umožní pohodlný průchod celou šíří dveří (např. nemocnice, sklady, obchody atd.). Elegantní řešení, interní koordinátor, ekonomická a snadná montáž. Specifikace zařízení: Označení Počet kusů Popis produktu G462 1x Požární konzole pro dvoukřídlé dveře DC 700 2x Dveřní zavírač pro požární konzole x Zadlabací zámek FAB UNI Fab 1x Protiplech k zámku SX03 1x Kování klika/klika IKON HZ26/27 2x Automatické zástrče 63
64 4292 Zadlabací zámek FAB Požární konzole G462 a dveřní zavírače DC 700 Automatické dveřní zástrče HZ 26/27 64
65 Požárně odolné dveře Požárně odolné dveře jednokřídlé volně průchozí bez odporu zavírače Požadavek: Požárně odolné dveře, volně průchozí (bez odporu zavírače). Splnění normy ČSN EN Popis situace: Dveře jsou osazeny požární konzolí pro jednokřídlé dveře s požární odolností, požárně certifikovaným zadlabacím zámkem, kováním klika/klika. Ve standardním režimu budou dveře běžně průchozí bez odporu vnitřního zavírače. V případě poplachu (odpojení napájení EPS) dojde k odjištění ventilu dveřního zavírače a dveře se automaticky uzavřou ČSN EN Výhoda: Tato varianta umožní pohodlný průchod, dveře se chovají jako standardní dveře bez zavírače. Vhodné pro nemocnice, domovy seniorů, konferenční sály atd. Specifikace zařízení: Označení Počet kusů Popis produktu DC640 1x Požární konzole pro jednokřídlé dveře (požární certifikace) G694 1x Kluzné rameno x Zadlabací zámek FAB UNI FAB 1x Protiplech k zámku FAB 1x Kování klika/klika 65
66 DC 640 Požární konzole pro jednokřídlé dveře 4292 Zadlabací zámek FAB 66
67 Požárně odolné hotelové dveře Požárně odolné hotelové dveře jednokřídlé offline Požadavek: Požárně odolné hotelové dveře. Splnění normy ČSN EN 1634, ČSN EN , ČSN EN 179. Popis situace: Dveře jsou osazeny požárním zavíračem s požární odolností a požárně certifikovaným hotelovým zámkem, kováním klika/klika ČSN EN Ve standardním režimu bude vstup zajištěn přes čtečku integrovanou v zámku. Zámek je napájen bateriemi a pracuje v offline režimu. Odchod je vždy možný přes panikovou kliku ČSN EN , ČSNEN 179. V případě požáru bude vstup HZS možný přes vložku zámku. Výhoda: Hotelový zámek s autonomním napájením (baterie), snadná instalace, ekonomické řešení, možnost kontroly průchodů, hotelový systém. Specifikace zařízení: Označení Počet kusů Popis produktu VingCard Signature, VingCard Classic, VingCard InHova 1x Hotelový elektronický uzamykací systém DC 340 1x Dveřní zavírač vč. ramena 67
68 DC 340 Dveřní zavírač vč. ramena VingCard Signature, VingCard Classic, VingCard InHova 68
69 Požárně odolné hotelové dveře Požárně odolné hotelové dveře jednokřídlé virtuální online Požadavek: Požárně odolné hotelové dveře. Funkce virtuální online sítě. Přenos informací a zadávání změn přes kartu uživatele. Splnění normy ČSN EN 1634, ČSN EN , ČSN EN 179. Popis situace: Dveře jsou osazeny požárním zavíračem s požární odolností a požárně certifikovaným hotelovým zámkem, kováním klika/klika ČSN EN Ve standardním režimu bude vstup zajištěn přes čtečku integrovanou v zámku. Zámek je napájen bateriemi a pracuje ve virtuálním online režimu. Registrace a změny se vždy zapisují na kartu uživatele. Odchod je vždy možný přes panikovou kliku ČSN EN , ČSNEN 179. V případě požáru bude vstup HZS možný přes vložku zámku. Výhoda: Hotelový zámek s autonomním napájením (baterie), snadná instalace, ekonomické řešení, možnost kontroly průchodů, hotelový systém. Specifikace zařízení: Označení Počet kusů Popis produktu TESA (Assa Abloy) 1x Hotelový elektronický uzamykací systém G820 1x Dveřní zavírač zadlabací vč. ramena UPDATER 1x Registrační čtečka pro sběr i nahrávání informací k zámkům z uživatelské karty 69
