1 Vyhrazujeme si právo na technické modifikace. Verze: TESA SMARTair Technické informace SMARTair Technické informace Přehled systému a funkce produktu ASSA ABLOY, the global leader in door opening solutions TESA SMARTair Technické informace

2 Obsah a rejstřík Přehled systému smartair Stand-Alone Offline Update on card Wireless online Přehled zařízení SMARTair. Kování SMARTair Cylindrické vložky SMARTair Zámky SMARTair Nástěnné kabelové čtečky SMARTair Zámky do skříní SMARTair Speciální zařízení SMARTair Software SMARTair a přístupové karty TESA SMARTair Technické informace 2

3 Přehled systému SMARTair Čtyři úrovně kontroly jeden systém SYSTÉM STAND-ALONE OFFLINE UPDATE OD CARD WIRELESS ONLINE Velikost instalace (dveře + uživatelé) Malý Střední až velký Střední až velký Střední až velké Aktualizace přístupových práv Manuální programovací kartou u dveří Manuální programovacím zařízením u dveří Automatická aktualizace oprávnění pomocí nástěnného updateru V reálném čase bezdrátově Správa systému Zrušení ztracených přístupových práv S programovací a stínovou kartou u dveří Při vydání nové karty stávajícímu uživateli se původní oprávnění automaticky zruší a/nebo Lokálním programováním a/nebo Automaticky po vypršení platnosti Automaticky po vypršení doby platnosti (1-7 dní dle výchozího nastavení) a/nebo Při vydání nové karty stávajícímu uživateli se ztracená karta automaticky zruší v okamžiku použití u dveří a/nebo U dveří programovacím zařízením a/nebo Automaticky po vypršení platnosti Na dálku v reálném čase a/nebo Při vydání nové karty stávajícímu uživateli se ztracená karta automaticky zruší v okamžiku použití u dveří U dveří programovacím zařízením a/nebo Automaticky po vypršení platnosti Upgrade / Downgrade Upgrade na offline, aktualizaci na kartě a bezdrátové on-line Upgrade na aktualizaci na kartě a bezdrátové on-line. Downgrade na samostatné Upgrade na bezdrátové on-line Downgradovatelné na samostatné Downgradovatelné na Aktualizace na kartě na samostatné Chytré funkce zařízení Datum a čas Ne Ano Ano Ano Auditní stopa Ne Lokálním programováním Prostřednictvím uživatelských karet a aktualizací Automaticky v reálném čase na nástěnném updateru a/nebo Manuální programovacím zařízením u dveří Upozornění (dveře ponechány otevřené, násilné vniknutí) Ne Ne Ne Ano, v reálném čase Otevírání na dálku Ne Ne Ne Ano, v reálném čase Upozornění na slabou baterii Opticky na zařízení (čtečky i zvukem) Signál zařízení Periodické varování a signál zařízení Varování v reálném čase Kancelářský režim (dveře ponechány otevřené) Vybraní uživatelé dvojím použitím karty Vybraní uživatelé dvojím použitím karty a/nebo Vybraní uživatelé dvojím použitím karty a/nebo Vzdálené otevření a zavření a/nebo Použitím časového rozvrhu Použitím časového rozvrhu Vybraní uživatelé dvojím použitím karty a/nebo Použitím časového rozvrhu První uživatel Ne (dveře zůstanou otevřeny po prvním uživateli s oprávněním) Použitím časového rozvrhu Možnost obejití (zavření) za vybranými uživateli Použitím časového rozvrhu Ano, použitím časového rozvrhu, lze obejít (zavřeno): Možnost obejití (zavřeno) vybranými uživateli V reálném čase vzdáleně Vybranými uživateli Použití Dvojité oprávnění (k otevření dveří je třeba dvou oprávnění) Ne Ano, použitím časového rozvrhu Ano, použitím časového rozvrhu Ano, použitím časového rozvrhu (rozvrh lze upravovat v reálném čase) Blokování dveří Ne Ano, použitím speciální blokovací karty Ano, použitím speciální blokovací karty V reálném čase na dálku a/nebo Použitím speciální blokovací karty Vícefaktorové ověřování Ne Ano, konfigurovatelné časovým rozvrhem: Ano, konfigurovatelné časovým rozvrhem: Ano, použitím časového rozvrhu (rozvrh lze upravovat v reálném čase): PIN PIN PIN PIN + karta PIN + karta PIN + karta Pouze karta Pouze karta Pouze karta Vyhrazujeme si právo na technické modifikace. Datum: TESA SMARTair Technické informace 3

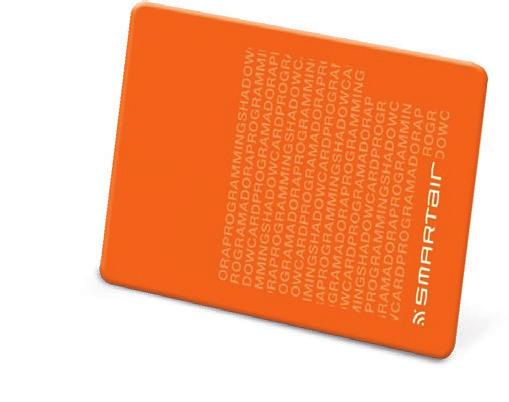

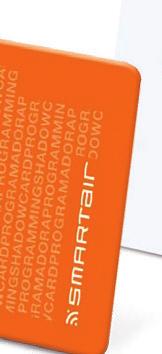

4 Přehled systému SMARTair Samostatné Funkce Nízký počet uživatelů, pár dveří ke kontrole Aktualizace přístupových práv programovací kartou lokálně Není potřeba používat software pro správu přístupu Funkce stínové karty (ztratí-li se jedna karta, není třeba rušit všechny) Nouzová sada pro otevření dveří při selhání baterie Požadavky na vaše dveře Jak změni přístupová práva Programovací karta Požadovaný hardware dveře počet uživatelů kontrola Správce systému Velmi snadné naprogramování přihlašovacích údajů Programovací karta Uživatelská oprávnění Zařízení SMARTair aktivace programování použití stínové karty potvrzení programování TESA SMARTair Technické informace 4

5 Přehled systému SMARTair Offline Požadovaný hardware a software Funkce Střední počet uživatelů, méně dveří ke kontrole Aktualizace přístupových práv programovacím zařízením lokálně Možnost vytvoření časových rozvrhů Pouze lokální audit Požadavky na vaše dveře Jak aktualizovat přístupová práva PC, software a enkodér karet PC a software Správce systému Programovací zařízení Přihlašovací údaje uživatele Zařízení SMARTair dveře provoz uživatelů kontrola TESA SMARTair Technické informace 5

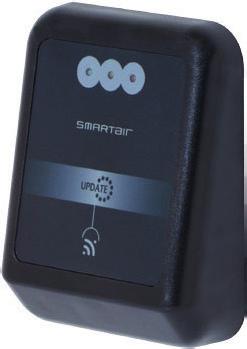

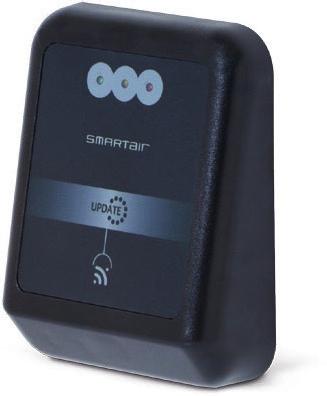

6 Přehled systému SMARTair Aktualizace na kartě Požadovaný hardware a software Funkce Střední až vysoký počet uživatelů, automatická kontrola Aktualizace přístupových práv prostřednictvím uživatelských karet Nástěnný updater mění oprávnění provedená v SW Možnost vytvoření časových rozvrhů přístupových práv Automatický audit Upozornění na slabou baterii Nástěnný aktualizátor: Připojení TCP/IP k databázi, funkce čtení a zápis oprávnění pro karty s 13,56 MHz Požadavky na vaše dveře Jak aktualizovat přístupová práva PC, software a enkodér karet PC a software uživatel Nástěnný updater Přihlašovací údaje uživatele Zařízení SMARTair dveře provoz uživatelů kontrola TESA SMARTair Technické informace 6

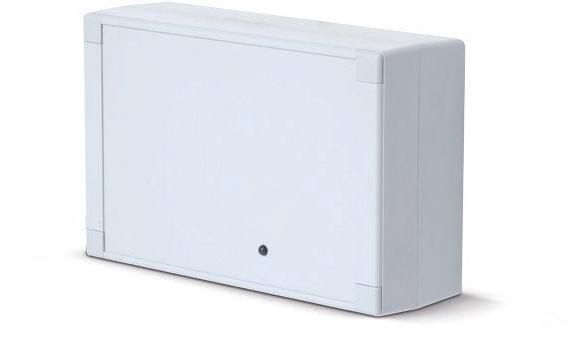

7 Přehled systému SMARTair bezdrátové on-line Požadovaný hardware a software Funkce Vysoký provoz uživatelů, kontrola v reálném čase Aktualizace přístupových práv a audit v reálném čase prostřednictvím komunikační centrály Možnost vytvoření rozvrhů přístupových práv Funkce otevírání dveří na dálku prostřednictvím PC a softwaru nebo mobilní aplikací Komunikační centrála: Spojení TCP/IP s databází, rádiová frekvence 868 MHz pro ovládání dveří, 30 dveří do vzdálenosti 30 m, IP65, napájení V stř. proud nebo 12 V stejnosměrný proud Požadavky na vaše dveře Jak aktualizovat přístupová práva PC, software a enkodér karet PC a software Komunikační centrála umožňuje propojení až 30 dveří Komunikační HUB Přihlašovací údaje uživatele Zařízení SMARTair dveře provoz uživatelů kontrola Volitelné Otevírání dveří na dálku přes mobilní aplikaci TESA SMARTair Technické informace 7

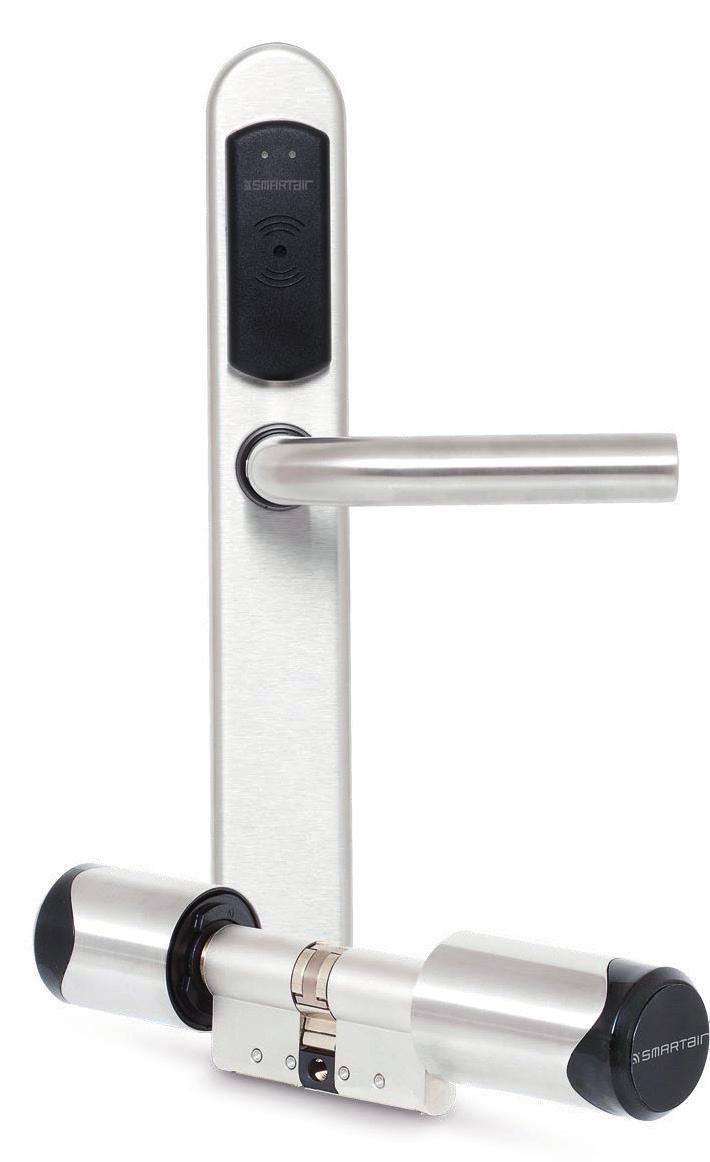

8 Přehled zařízení SMARTair SMARTair se adaptuje na libovolný typ budovy a může být instalován na libovolné dveře Dveřní zařízení Bezdrátové, napájené z baterie Elektronické kování, cylindrické vložky a zámky: Čtečka RFID a uzamykací mechanismus jsou jednotné pro všechny typy dveří K dispozici s různou povrchovou úpravou a v elegantním designu Nástěnná zařízení Kabelem připojené nástěnné čtečky RFID jsou k dispozici, mimo jiné, pro automatické dveře, turnikety, zábrany a výtahy Speciální zařízení Bezdrátové zámky pro skřínky, skříně, zásuvky apod. TESA SMARTair Technické informace 8

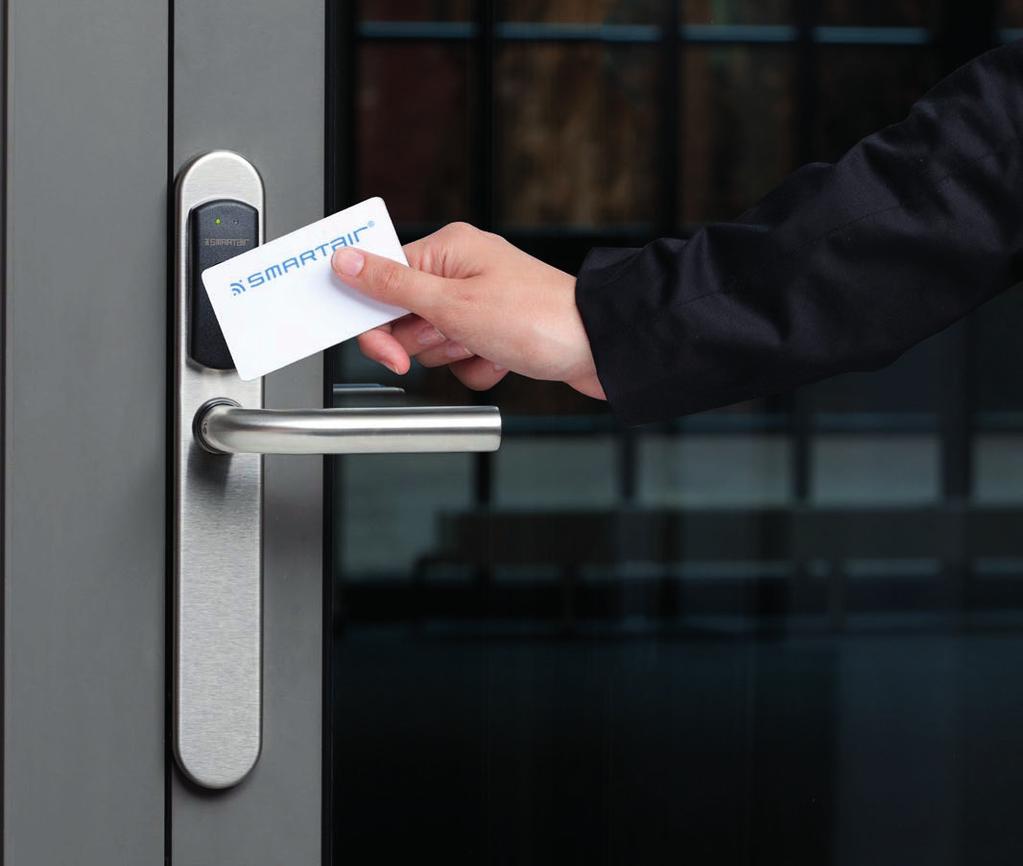

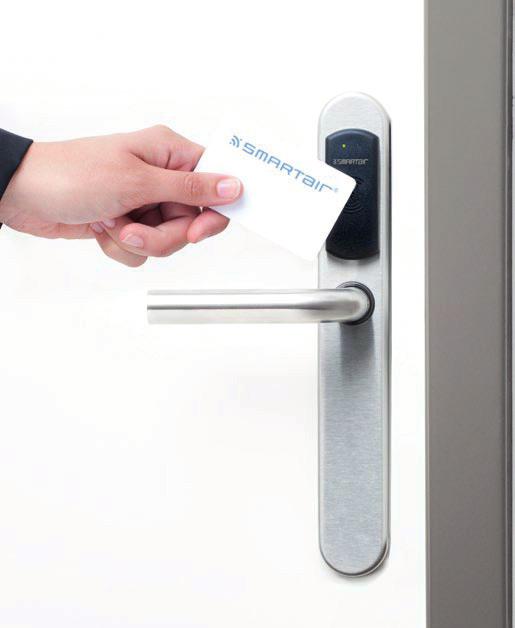

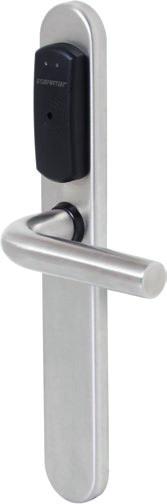

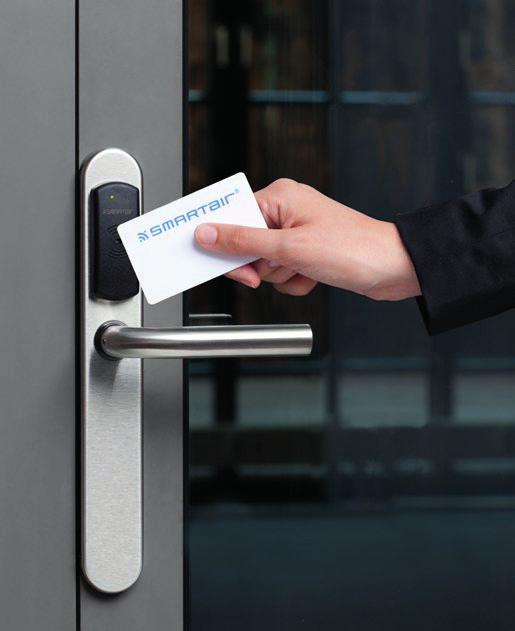

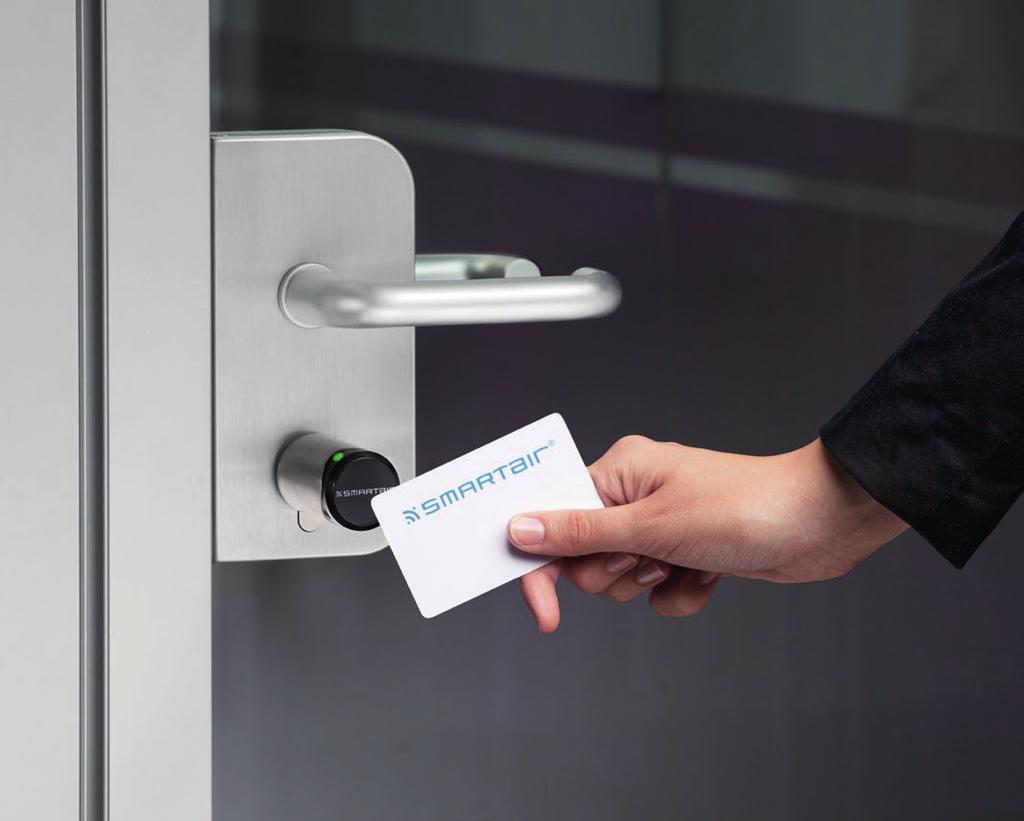

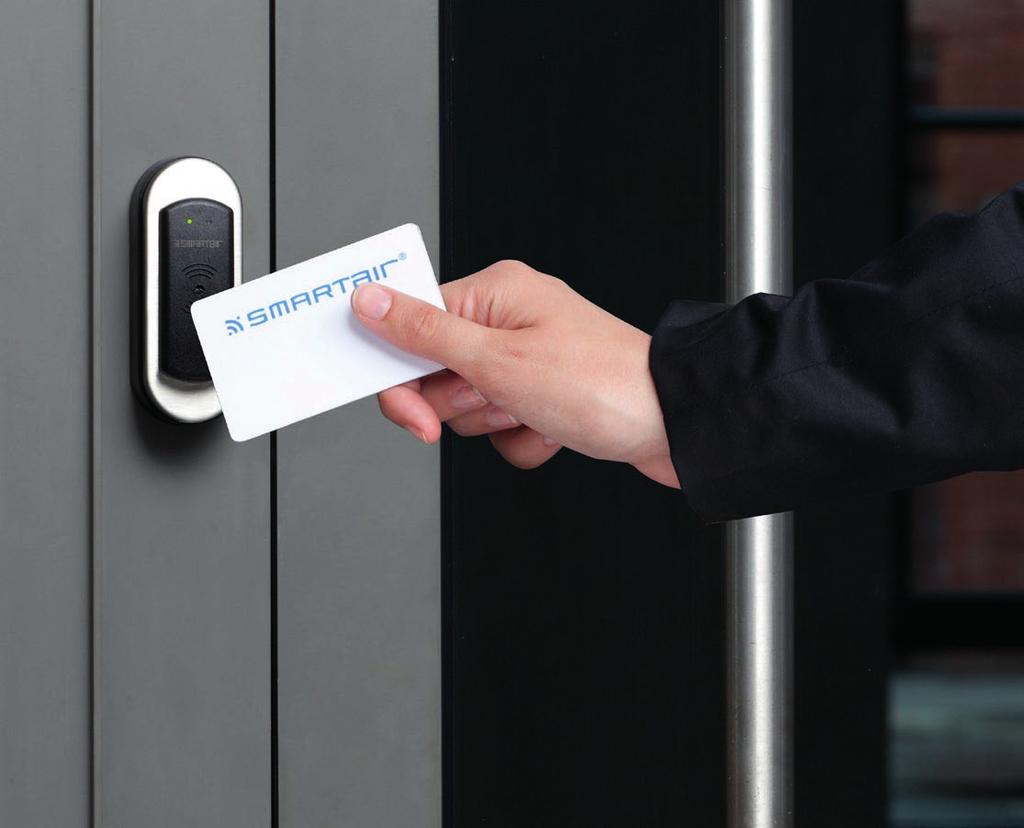

9 Štítky SMARTair Bezdrátové, napájené z baterie Technická data Kování SMARTair Použití Ideální pro dopravu, kanceláře a zasedací místnosti (Speciální model pro nouzové východy a speciální sady pro skleněné dveře jsou rovněž k dispozici) Štítky SMARTair verze a profily Tvary a povrchy klik a madel K dispozici jsou i další verze klik a madel K dispozici je antibakteriální povrch pro použití v nemocnicích Profily dveří Euro, DIN vhodné pro dřevěné, úzké i skleněné dveře VECTOR SENA XARA ZAFIRA Vertikální trhy Hustota provozu Všechna odvětví, Speciální antibakteriální povrch pro použití v nemocnicích Střední až vysoká Nerez ocel PVD saténová mosaz PVD leštěná mosaz PVD matná mosaz Využití v exteriéru Kompatibilita hardwaru a instalace Napájení Ano (IP55), Vlhkost až 85 % bez kondenzace, teplota venku (-20 C až +70 C), uvnitř (0 C až 50 C) Vysoká zpětná kompatibilita (retrofit) (kompatibilní s většinou zadlabaných zámků), Vrtání, žádná kabeláž Baterie (až cyklů, max. 3 roky v pohotovostním režimu) Technické výkresy a rozměry Prvky čtečky venku, bezpečnostní elektronika uvnitř 2 1 Správa systému Samostatné, offline, aktualizace na kartě, bezdrátové on-line Vícefaktorové ověřování Ne Stavové informace Použití kliky, volitelná kombinace s snímačem polohy (pro Bezdrátové on-line ) 2 Evropský profil Certifikace CE, EN1634, DIN RFID čtečka s LED (zelený/červený signál) venku (se snímací vzdáleností pro čtení 2/4 cm 2. Řídící prvky 3. Baterie jsou umístěny uvnitř, aby bylo zabránění zneužití a neoprávněné manipulaci. TESA SMARTair Technické informace 9

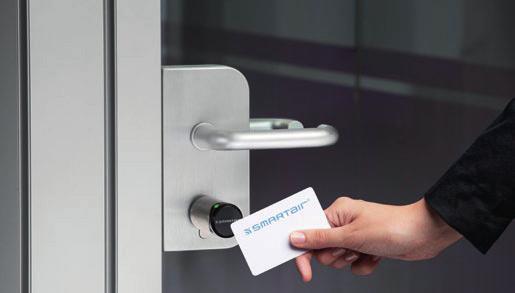

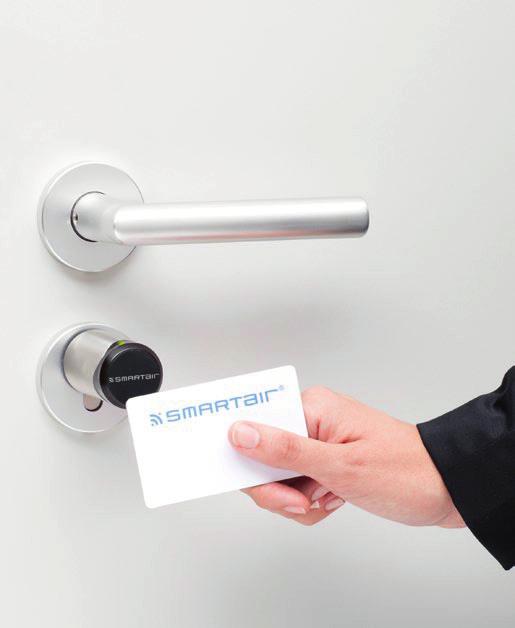

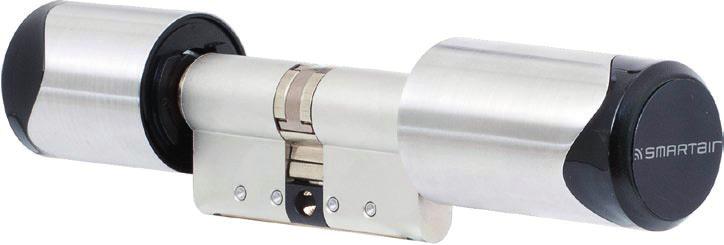

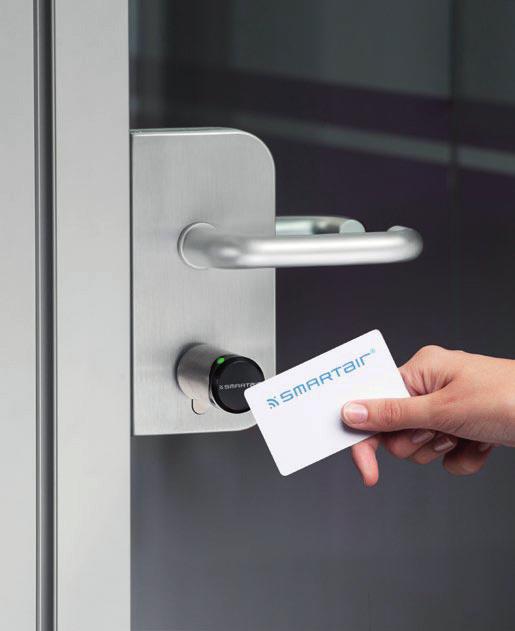

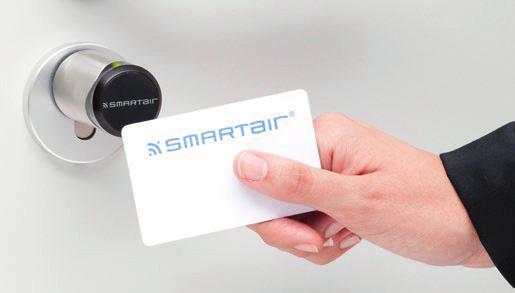

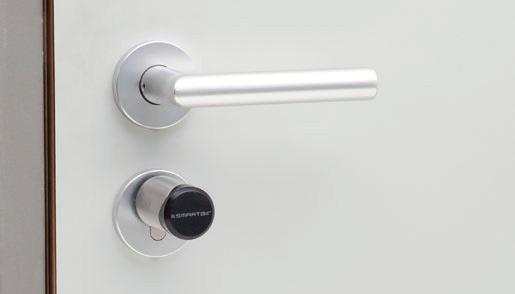

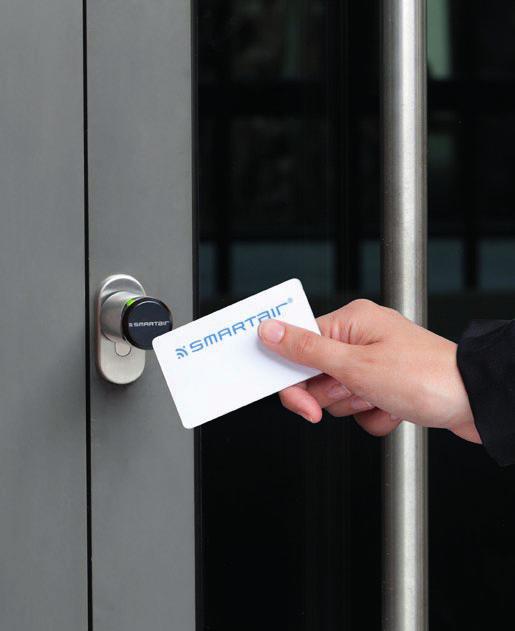

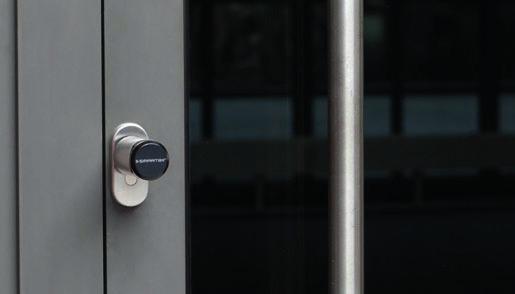

10 Cylindrické vložky SMARTair Bezdrátové, napájené z baterie Technická data cylindrické vložky SMARTair Cylindrické vložky SMARTair verze a profily Technické výkresy a rozměry Použití Ideální pro dveře kanceláří a konferenčních místností 1 60,5 A 9,5 Profily dveří Euro, skandinávský, vhodné pro dřevěné, úzké i skleněné dveře A, B > 30 mm 19,55 10 Vertikální trhy Všechna odvětví 2 Hustota provozu Střední 60,5 A B 48,3 Využití v exteriéru Ano (IP55), Vlhkost až 85 % bez kondenzace, teplota (-20 C až +70 C) 19,55 10 Kompatibilita hardwaru a instalace Velmi vysoká zpětná kompatibilita (retrofit) Žádné vrtání, žádná kabeláž 3 60,5 A B 60,5 Napájení Baterie (až 40,000 cyklů, max. 2 roky v pohotovostním režimu) ,55 10 Správa systému Vícefaktorové ověřování Samostatné, offline, aktualizace na kartě, bezdrátové on-line Ne 1. Cylindrická vložka s jednou klikou, evropský profil 2. Cylindrická vložka s dvojitou klikou, evropský profil 3. Cylindrická vložka s dvojitou klikou, evropský profil s oboustrannou elektronikou Informace o stavu Ne 3 4 Certifikace CE 1. Vhodné pro prosklené dveře 2. 2RFID čtečka s LED (zelený/červený signál) se snímací vzdáleností pro čtení/zápis 2-4 cm 3. Vhodné pro použití v exteriéru a u dveří s úzkým profilem 4. Funkce panika : Otočení kliky zevnitř vždy otevře dveře (pouze u profilu Euro) TESA SMARTair Technické informace 10

11 Zámky SMARTair. Bezdrátové, napájené z baterie. Technická data zámky SMARTair Zámky SMARTair verze EURO a SKAND Technické výkresy a rozměry Použití Profily dveří Vertikální trhy Bezpečnostní dveře (např. hlavní vchodové dveře) Euro vhodné pro dřevěné, úzké i skleněné dveře Všechna odvětví ,2 40, , ,5 Hustota provozu Vysoká Využití v exteriéru Ano (IP55) Vlhkost až 85 % bez kondenzace, Teplota venku (-20 C až +70 C), uvnitř (0 C až 50 C) Vnější Vnitřní Kompatibilita hardwaru a instalace Střední (vhodné pro různé EN profily dveří), Vrtání, žádná kabeláž Napájení Baterie (až cyklů, max. 3 roky v pohotovostním režimu) Správa systému Samostatné, offline, aktualizace na kartě, bezdrátové on-line Vícefaktorové ověřování Ne Informace o stavu Ano: Stav dveří (otevřené/zavřené), nadřazenost cylindru, použití kliky, dveře zamčeny Povrchy EURO-profil Certifikace CE, EN12209, EN179, EN1125 Nerez ocel PVD saténové mosaz PVD leštěná mosaz PVD matná mosaz TESA SMARTair Technické informace 11

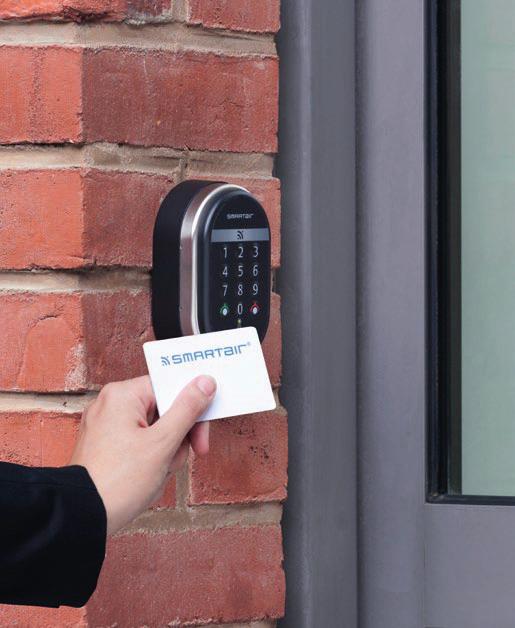

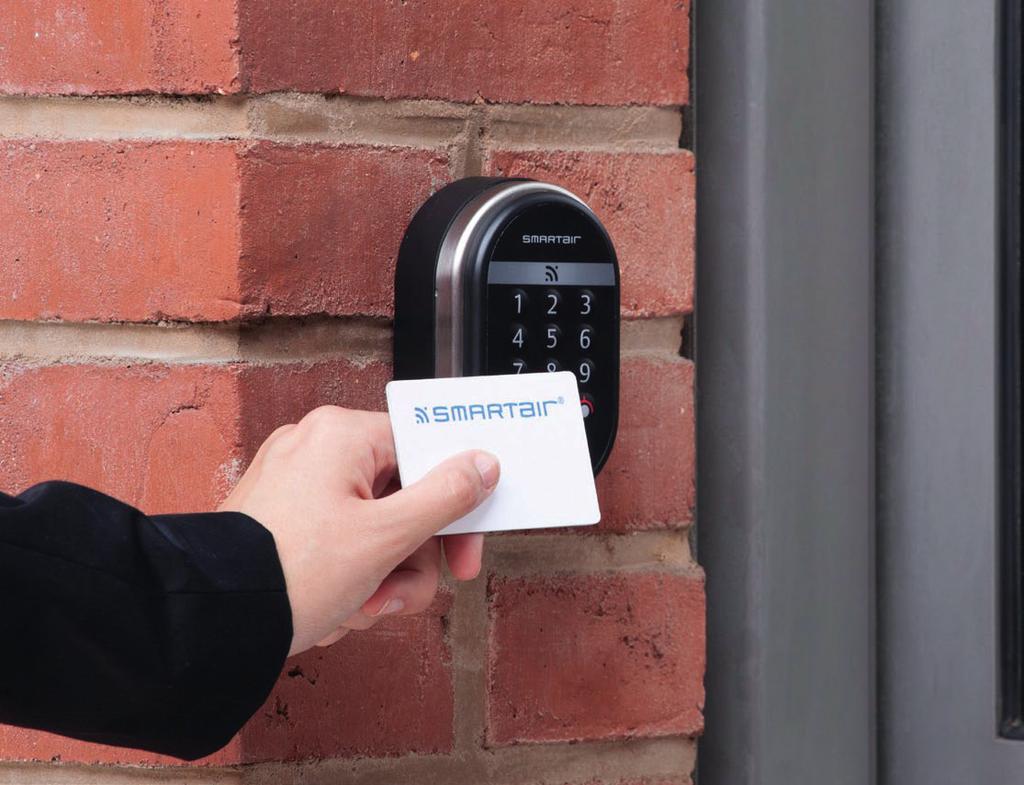

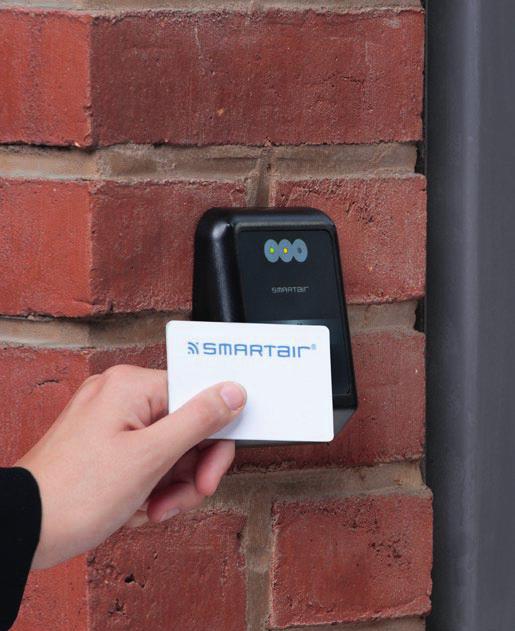

12 Nástěnné kabelové čtečky SMARTair Technická data nástěnné čtečky SMARTair Použití Vertikální trhy Typy nástěnných čteček SMARTair Technické výkresy a rozměry 1 Dveře (např. vchodové, průchozí) a brány, výtahy Bezpečná strana Všechna odvětví Vnější fi fl 105 Hustota provozu Vysoká Využití v exteriéru 2 Ano (IP55) Vlhkost až 85 % bez kondenzace, Teplota (-10 C až +80 C) 43,4 37,5-50M fl fififl Bezpečná strana Správa systému Samostatné, offline, aktualizace na kartě, bezdrátové on-line. 2-50M 3 Vnější fl fififl Bezpečná strana fl Napájení Kabelem VCC 120 Určeno ke kombinaci s elektromechanickými 1 zařízeními k odemykání dveří (např. elektrické otvírače, elektromagnetické zámky nebo únikové cesty), je zapotřebí kabeláž fl fi fl Kompatibilita hardwaru a instalace fi fl 120 Vícefaktorové ověřování Karta a PIN M Informace o stavu Ne Certifikace CE 4 Vnější Nástěnná čtečka Standard 2. Nástěnná čtečka s klávesnicí pro vícefaktorové ověřování (Různé úrovně: PIN, PIN A KARTA, pouze karta), PIN: 4 až 6 číslic 3. Karta se spojí s nástěnnou čtečkou/updaterem kontaktních karet předtím,než rozhodne o vstupu, tak aktualizuje přístupová oprávnění (pro správu systému Aktualizace na kartě ) 4. Verze s tenkou konstrukcí pro úzké dveře nebo dveře z hliníkových profilů Bezpečná strana Updater Malá nástěnná čtečka tenká konstrukce Nástěnná čtečka bez klávesnice Nástěnná čtečka s klávesnicí Nástěnná čtečka,3 90 Vnější TESA SMARTair Technické informace 12

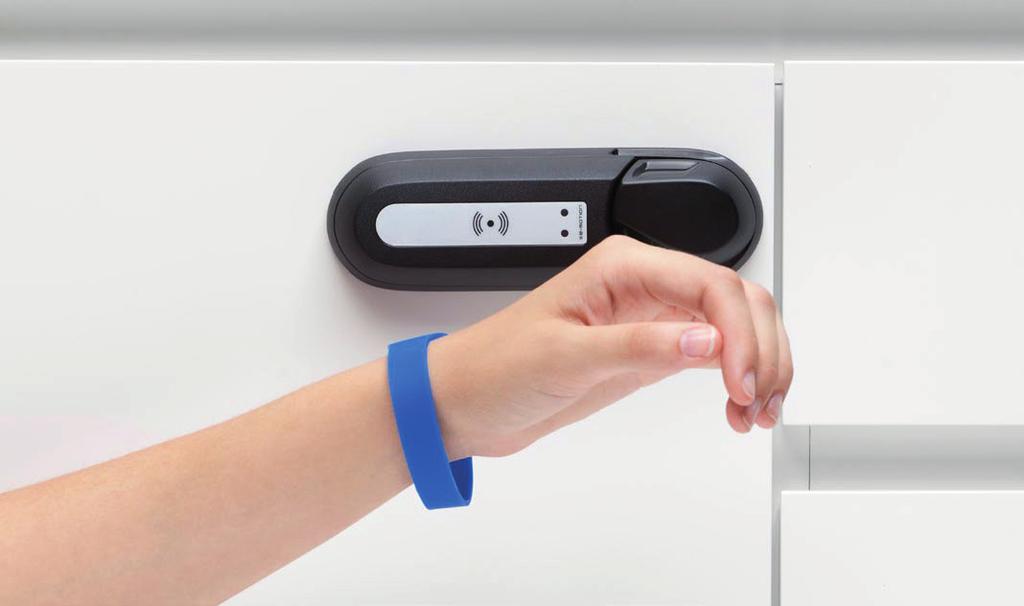

13 Zámky do skříní SMARTair Bezdrátové, napájené z baterie. Technická data zámky do skříní SMARTair Použití Ideální pro zásuvky a skříně Vertikální trhy Všechna odvětví (např. zdravotnictví skřínky se zdravotnickým materiálem, fitness centra) Hustota provozu Zámky do skříní SMARTair Technické výkresy a rozměry 1 Standard Využití v exteriéru Ano (IP55), Vlhkost až 85 % bez kondenzace, Teplota (-20 C až +70 C) Kompatibilita hardwaru a instalace Vysoká zpětná kompatibilita (retrofit) Vrtání, žádná kabeláž Napájení Baterie (až cyklů a max. 3 roky), 3 x standardní baterie LR03 AAA 1,5 V Správa systému Samostatné, offline, aktualizace na kartě Vícefaktorové ověřování Ne Informace o stavu Ne Certifikace CE RFID čtečka s LED (zelený/červený signál) se snímací vzdáleností pro čtení/zápis 1 cm 2. Speciální vodotěsný náramek pro lázně a bazény, který umožňuje uživatelům pohodlný běh nebo plavání 1. Pravostranné dveře krátké 2. Pravostranné dveře dlouhé TESA SMARTair Technické informace 13

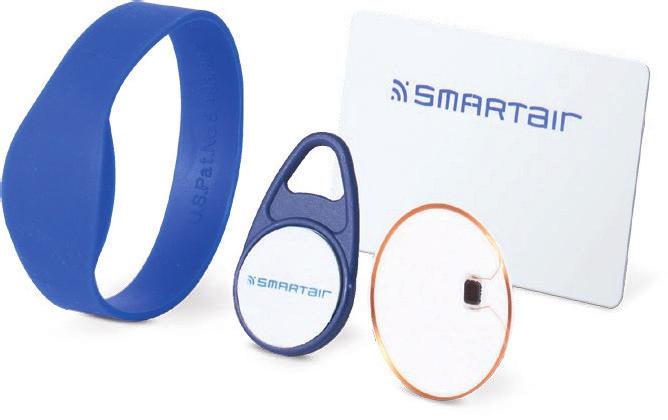

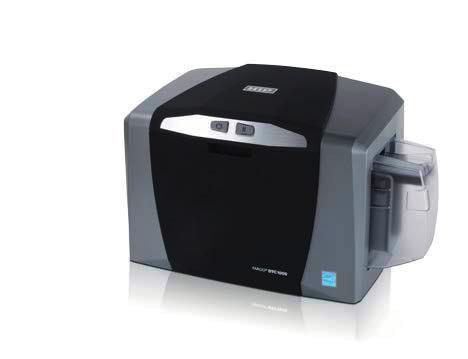

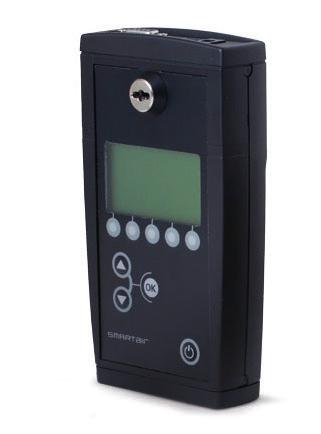

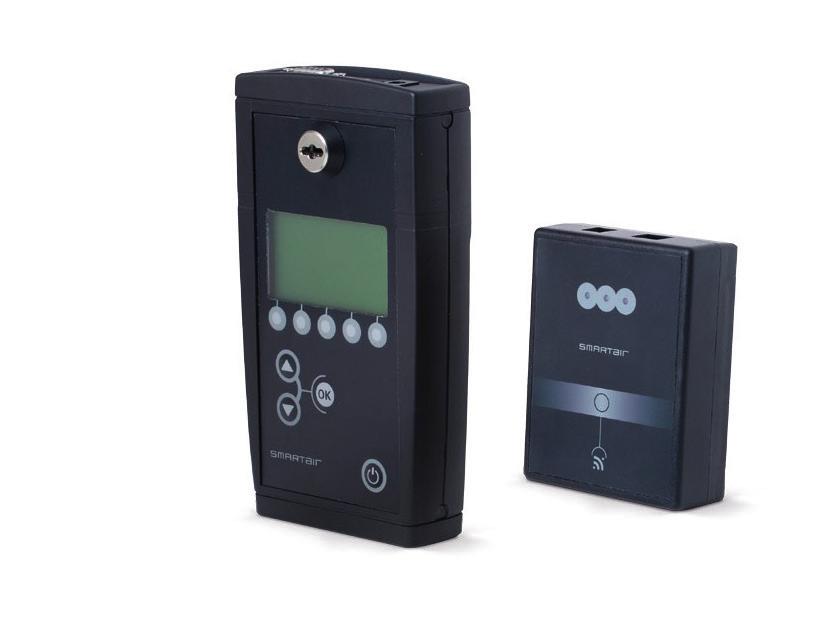

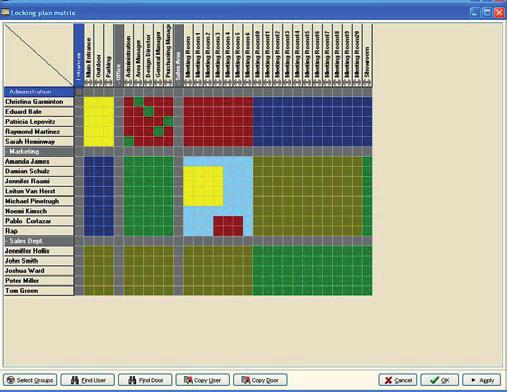

14 Software asmartair software a karty Programovácí zařízení Enkodér karet Software Prostřednictvím softwaru SMARTair TS1000 může správce budovy spravovat přístupová práva s použitím rozvrhů kalendáře pro různé skupiny uživatelů. Systém nabízí průběžnou flexibilitu: nové dveře, nové uživatele a nová přístupová práva. Rozvrhy lze snadno kdykoliv začlenit. Podobně jako systém generálního klíče umožňuje snadnou změnu přístupových práv i časové rozvrhy pro jednotlivé uživatele. Enkodér karet Umožňuje čtení a zápis: pomocí karet lze přenášet změny přístupových oprávnění pro jednotlivé uživatele. Programovací zařízení (přenosné): Přenos informací ze zamykacího plánu (SW) do dveří Aktualizace dveří, změna oprávnění Nouzové otevření dveří (např. při selhání baterie) Volitelná aktualizace s použitím USB a laptopu Ověřovací údaje K dispozici na kartách, přívěscích nebo náramcích pro bezkontaktní identifikaci Šifrované ověřovací údaje jsou k dispozici v různých RFID technologiích HID iclass, MIFARE Classic nebo DESFire Karty lze přizpůsobit použitím tiskárny karet Doporučujeme tiskárny FARGO od společnosti HID Global, která je důvěryhodným zdrojem bezpečných řešení pro ověřování identity: TESA SMARTair Technické informace 15

15 ASSA ABLOY je přední světový výrobce a dodavatel zamykacích systémů, který je zaměřený na uspokojování požadavků zákazníků v oblasti zabezpečení, bezpečnosti a praktičnosti. TESA je přední španělský výrobce a dodavatel zamykacích systémů a technologií pro kontrolu přístupu pro trh obytných i veřejných budov. TESA nabízí široké a komplexní portfolio produktů včetně zařízení pro nouzové východy, cylindrických vložek, bezpečnostních zámků, klik a madel, zavíračů dveří, řešení kontroly přístupu s elektronickými cylindrickými vložkami, elektromechanických a elektromagnetických řešení a pancéřových dveří. TESA vyváží své produkty do zemí Latinské Ameriky, Blízkého východu, Evropy, Tichomoří i Severní Afriky. SMARTair je výkonný systém kontroly přístupu, který nabízí důmyslné, avšak jednoduché nastavení z klíčů. SMARTair je nákladově efektivní alternativou komplexních systému vysokého zabezpečení Bezkontaktní technologie SMARTair založená na kartách se snadno integruje do stávajících systémů a různých řešení správy. Žádné zvonky ani kabely, jen elegantní, spolehlivé zabezpečení. ASSA ABLOY je světový lídr na trhu zámků a zamykacích systémů. Jako takový nabízí nejkomplexnější sortiment dveřních řešení ze všech společností na trhu. V rychle rostoucím elektromechanickém bezpečnostním segmentu má skupina bezkonkurenční postavení v oblastech jako je dálkové ovládání, identifikační technologie, automatizace vchodů a zabezpečení hotelů. ASSA ABLOY Czech & Slovakia vznikla spojením dvou vedoucích společností na českém trhu FAB, s.r.o. a Abloy spol. s r. o., ASSA ABLOY Czech and Slovakia úspěšně pokračuje v zavedené spolupráci se všemi distribučními kanály, projektanty i architekty a nabízí komplexní dveřní vybavení značek FAB, Abloy, Yale, EffEff a VingCard/Elsafe pro domácnosti, firmy, hotely, multifunkční centra atd. ASSA ABLOY Czech & Slovakia s. r. o. Dolnoměcholupská 1418/ Praha 10 Česká republika Tel.: info@assaabloy.cz ASSA ABLOY Czech & Slovakia s.r.o. - organizačná zložka Továrenská Malacky Slovenská republika Tel.: E mail: info.sk@assaabloy.com TESA SMARTair Technické informace
