1 Nové materiály, technologické postupy pri montáži plastových potrubí Nitra, Ján Bezák

2 Cieľ Informácia k aplikácii rúr z PE 100 RC na výstavbu a opravu plynovodov s prevádzkovým tlakom do 0,4 MPa- bez použitia pieskového podsypu a obsypu 2

3 Obsah stav plynovodov v SPP - distribúcia, a. s. etapy aplikácie rúr z PE rúry z PE 100 RC platná externá legislatíva typy rúr z PE 100 RC podľa konštrukcie spájanie rúr požiadavky na zemné práce pre plynovody z PE 100 požiadavky na zemné práce pre plynovody z PE 100 RC cenové porovnanie výstavby plynovodov z PE 100 a PE 100 RC 3

4 Stav plynovodov v SPP - distribúcia, a. s. Stav plynovodov k v SPP - distribúcia, a. s. Vysokotlakové plynovody Stednotlakové a nízkotlakové plynovody Spolu km km km Stednotlakové a nízkotlakové plynovody oceľ PE km km 4

5 Etapy aplikácie rúr z PE I. V oblasti aplikácie rúr z PE z hľadiska kvality možno uviesť nasledovné významné etapy: rok 1972 vstup PE (z PE 50) do distribučnej siete, rok 1986 ukončenie výstavby (neoficiálne), rok 1992 obnovenie výstavby plynovodov z PE (z PE 80), rok 1997 vstup PE 100, rok 2011 vstup PE 100 RC. 5

6 Etapy aplikácie rúr z PE II. Rok 1997 SPP, a. s. pristupuje k aplikácii PE 100, ktorý postupne začal nahrádzať osvedčený PE 80. Preto pred prvou aplikáciou sa konzervatívna časť plynárov pýtala: Je potrebné zavádzať nový materiál, veď PE 80 je pre distribučný systém do 0,4 MPa vhodný s dostatočnou rezervou bezpečnosti a spoľahlivosti? Odpoveďou bolo: Áno, lebo PE 100 prináša do distribučného systému novú európsku kvalitu ako je: vyššia pevnosť možnosť zvýšenia prevádzkového tlaku redukcia hrúbky steny (zvýšenie prepravnej kapacity o cca 17 %) a zvýšená odolnosť voči rýchlemu šíreniu trhliny (RCP) 6

7 Etapy aplikácie rúr z PE III. Vyššia pevnosť materiálu PE 100 (MRS 10,0)) umožnila rúry aplikovať v stredne ťažkom rade v SDR 17,6 tzn. s menšou hrúbkou steny podľa STN EN * nasledovne: dn 20 dn 63 v SDR 11 dn 75 dn 315 v SDR 17,6 SDR= dn/en dn - menovitý vonkajší priemer en - menovitá hrúbka steny *) STN EN : 2011 Potrubné systémy z plastov na zásobovanie plynnými palivami. Polyetylén (PE). Časť 2: Rúry 7

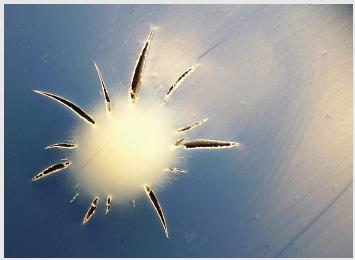

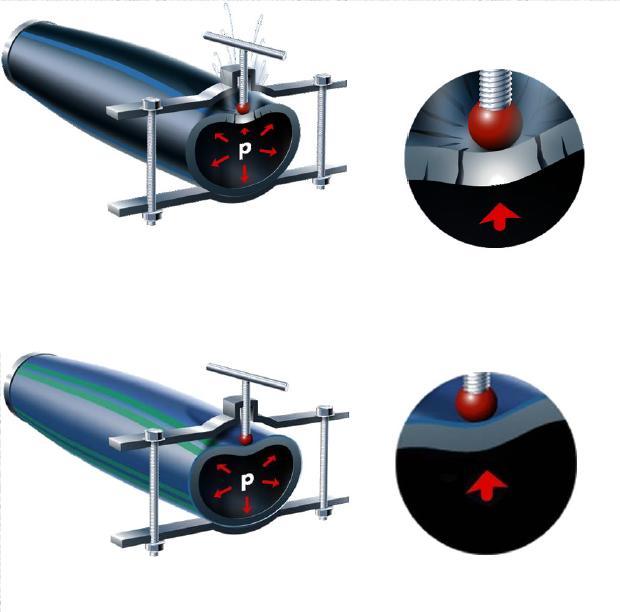

8 Etapy aplikácie rúr z PE IV. Rok 2011 Do distribučnej siete vstupuje materiál PE 100 RC (Resist to cracks) charakterizovaný zvýšenou odolnosťou proti pomalému šíreniu trhliny) a zvýšenou odolnosťou proti bodovému zaťaženiu. PE 100 PE 100 RC Trhliny na vnútornej strane rúry z PE 100 po bodovom zaťažení 8

9 Rúry z PE 100 RC Používať označenie PE 100 RC môžu len rúry spĺňajúce požiadavky na výrobu a skúšky stanovené v PAS 1075 (Publicly Available Specification - Verejne dostupná špecifikácia) Rúry z PE 100 RC sa aplikujú: dn 20 dn 63 v SDR 11 dn 75 dn 315 v SDR 17,6 (17,0) Nevyhnutným dokladom je Certifikát zhody alebo Prehlásenie o zhode podľa zákona č. 90/1998 Z. z. o stavebných výrobkoch v znení neskorších predpisov 9

10 Platná externá legislatíva Platná externá legislatíva STN EN : 2011 Potrubné systémy na zásobovanie plynnými palivami. Polyetylén (PE). Časť 1: Všeobecné ( ) STN EN : 2011 Potrubné systémy z plastov na zásobovanie plynnými palivami. Polyetylén (PE). Časť 2: Rúry ( ) STN EN : 2011 Potrubné systémy z plastov na zásobovanie plynnými palivami. Polyetylén (PE). Časť 3: Tvarovky ( ) STN EN : 2011 Plastové potrubné systémy na zásobovanie plynnými palivami. Polyetylén (PE). Časť 4: Ventily ( ) STN EN : 2011 Potrubné systémy z plastov na zásobovanie plynnými palivami. Polyetylén (PE). Časť 5: Vhodnosť systému na daný účel ( ) STN : 1997 Plynovody a prípojky z polyetylénu TPP : 2011 Plynovody a prípojky z polyetylénu 10

11 Typy rúr z PE 100 RC podľa konštrukcie Na výstavbu sa používajú rúry z PE 100 RC vyrobené v konštrukcii ako: TYP 1, rúry plnostenné (z PE 100 RC), TYP 2, rúry s rozmerovo integrovanými koextrudovanými vrstvami homogénne spojenými v nasledovných kombináciách: - dvojvrstvové (vnútorná vrstva z PE 100 RC/ vonkajšia indikačná vrstva z PE 100 RC), hrúbka indikačnej vrstvy musí byť 10% menovitej hrúbky steny en, - trojvrstvové (vnútorná vrstva z PE 100 RC/ stredná vrstva z PE 100/ vonkajšia vrstva z PE 100 RC), hrúbka vnútornej vrstvy z PE 100 RC musí byť minimálne 2,5 mm. POZNÁMKA 1. Akceptuje sa použitie dvojvrstvových rúr z PE 100 s indikačnou vrstvou žlto - oranžovej farby o hrúbke 10 % menovitej hrúbky steny en, (čo je povolená hĺbka mechanického poškodenia rúr), a vnútorná vrstva z materiálu čiernej farby. POZNÁMKA 2. - V prípade ak hĺbka mechanického poškodenia povrchu dvojvrstvových rúr presahuje povolenú hĺbku 10 % menovitej hrúbky steny en, v koreni poškodenia vrypu je vidieť vnútornú vrstvu rúry čiernej farby. Toto zistenie je dôvodom pre vyrezanie poškodeného úseku rúry. POZNÁMKA 3. Pre rúry vyrobené v konštrukcii ako TYP 2 (dvojvrstvové a trojvrstvové) sa akceptujú vnútorné vrstvy vyrobené z materiálu čiernej farby. 11

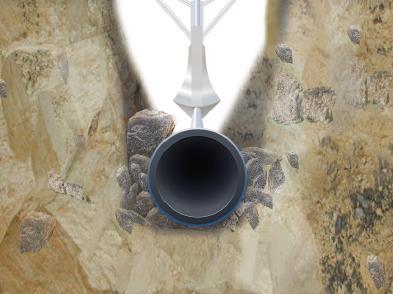

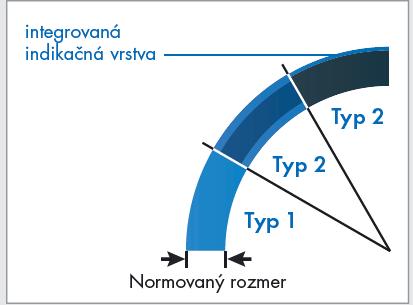

12 Typy rúr z PE 100 RC podľa konštrukcie Ukladanie potrubia do otvoreného výkopu bez pieskového podsypu a obsypu Typy potrubia s integrovanými vrstvami 12

13 Spájanie rúr Spájanie potrubia z PE 100 RC sa vykonáva zváraním: elektrofúziou, horúcim telesom na tupo Parametre zvárania pre rúry z PE 100 RC odpovedajú parametrom zvárania pre rúry z PE 100 nie je potrebná úprava softvéru zváracích zariadení. Materiál PE 100 RC je zvariteľný s PE 100 resp. aj s materiálom PE 80. Prednostne sa odporúča požívať elektrofúzne zváranie. 13

14 Požiadavky na zemné práce pre plynovody z PE 100 I. Technológia zemných prác pre potrubie z PE 100 dno a steny výkopu sa musia zbaviť všetkých ostrohraných hornín dno výkopu musí byť pevné a vyrovnané tak aby potrubie po uložení nebolo bodovo podpierané dno výkopu sa musí opatriť podsypom z piesku (0,15 m) vyrovnanie a zhutnenie podsypu, aby bol plynovod uložený po celej svojej dĺžke na podsype a nedochádzalo k bodovému podopieraniu a prievisom najmenej 0,2 m nad povrchom plynovodu a 0,2 m po stranách sa výkop opatrí pieskovým obsypom, ktorý sa následne zhutní na podsyp a obsyp PE plynovodov a prípojok sa prednostne používa ťažený piesok 14

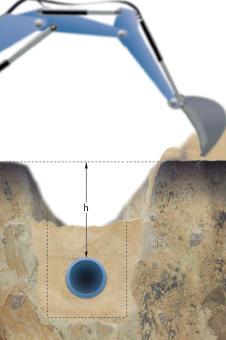

15 Požiadavky na zemné práce pre plynovody z PE 100 II. Požiadavky na zemné práce pri výstavbe plynovodov z PE 100 usmerňuje STN a TPP : pieskový podsyp 0,15 m, pieskový obsyp 0,2 m nad povrchom rúry Prierez uloženého potrubia z PE s pieskovým podsypom a obsypom Ukladanie potrubia z PE s pieskovým podsypom a obsypom 15

16 Požiadavky na zemné práce pre plynovody z PE 100 RC I. Technológia zemných prác pre potrubie z PE 100 RC dno a steny výkopu sa musia zbaviť všetkých ostrohraných hornín dno výkopu musí byť pevné a vyrovnané plynovody možno ukladať do výkopu bez pieskového podsypu resp. možno hĺbku výkopu znížiť o 0,15 m na obsyp a zásyp možno použiť vykopanú zeminu (vykopaná zemina nesmie obsahovať betónove a asfaltové časti rozbitej komunikácie alebo inej stavby!) vykopaná zemina musí byť zhutniteľná bežnými strojovými zariadeniami na požadovanú hodnotu, nesmie obsahovať ostré kamene ktorých veľkosť a počet by znemožnili alebo by mohli znemožniť požadované zhutnenie ukladanie plynovodu do výkopu, jeho zasypanie a zhutnenie môže byť vykonané len pod dohľadom poverenej osoby investora 16

17 Požiadavky na zemné práce pre plynovody z PE 100 RC II. Zemné práce pri kombinácii rúr z PE 100 RC a tvaroviek z PE 100 (T kus) 17

18 Cenové porovnanie nákladov na výstavbu plynovodov z PE 100 a PE 100 RC Podľa cenníka: ODIS č Vedenie rúrové, diaľkové a prípojné plynovody je aplikácia rúr z PE 100 RC bez použitia piesku oproti rúram z PE 100 s použitím pieskového lôžka a obsypu o cca 60% nižšia. 18

19 Priestor pre vaše otázky Ján Bezák, technik potrubných systémov SPP distribúcia, a. s. 19

20 Por. Kód Kód položky Popis položky, stavebného dielu, remesla, Množstvo Merná Jednotková Spolu Spolu číslo cenníka výkaz-výmer výmera jednotka cena ( ) s pieskom ( ) bez piesku ( ) 1 - ZEMNE PRÁCE Hĺbenie rýh šírka do 60 cm v horn. tr. 3 nad 100 m3 0,630 m3 10,00 6,30 3,60 0,6*1,05*1,0 = ,4*0,9*1,0= 0, Príplatok za lepivosť horniny tr. 3 v rýhach š. do 60 cm 0,189 m3 2,45 0,46 0,26 0,63*0,3 = ,36*0,3= 0, Zvislé premiestnenie výkopu horn. tr. 1-4 do 2,5 m 0,630 m3 2,35 1,48 0, Vodorovné premiestnenie výkopu do m horn. tr ,240 m3 6,90 1,66 0,00 "piesok" 0,24 = Príplatok za každých ďalších 1000 m nad m horn. tr ,400 m3 0,50 1,20 0,00 0,24*10 = Uloženie sypaniny na skládku 0,240 m3 0,71 0,17 0, Zásyp zhutnený jám, rýh, šachiet alebo okolo objektu 0,390 m3 2,92 1,14 0,76 0,6*(1,05-0,4)*1,0 = ,36-0,1 =0, Lôžko a obsyp plynovodného potrubia pieskom 0,240 m3 8,95 2,15 0,89 0,6*0,4*1,0 = ,4*0,25*1,0 =0,100 (LEN OBSYP!) 9 MAT Piesok pre lôžko a obsyp potrubia 0-4 0,408 t 18,20 7,43 0,00 0,24*1,7 = Úprava pláne v zárezoch v horn. tr. 1-4 bez zhutnenia 0,600 m2 0,20 0,12 0,08 0,6*1,0 = ,4*1,0 = 0, ZEMNE PRÁCE spolu: 0,00 22,11 8, OSTATNÉ KONŠTRUKCIE A PRÁCE Poplatok za uloženie vykopanej zeminy 0,240 m3 10,70 2,57 0, Presun hmôt pre lôžko a obsyp plyn. potrubia, povrch.úprav komunikácií 0,409 t 2,74 1,12 0,00 13 MAT Rúrka PE-100 SDR 11,0(0,7Mpa) d 50x4,6xNAV plyn 1,050 m 2,76 2,76 3,15 Rúra PE 100 RC SDR 11,0 d 50x4,6 3, OSTATNÉ KONŠTRUKCIE A PRÁCE spolu: 0,00 6,45 0,00 PRÁCE A DODÁVKY HSV spolu: 0,00 28,56 8,74 Za rozpočet celkom 0,00 28,56 8,74
